2021 TOYOTA COROLLA HATCHBACK Návod na použití (in Czech)

607
8
8-2. Postupy v případě nouze
Když nastanou potíže
COROLLA HV_TMUK_EE_CZ
Příčinou problému může být jeden
z následujících bodů:
 Elektronický klíč nemusí fungovat
správně. ( S.609)
 V nádrži vozidla může být nedo-
statek paliva. Natankujte vozidlo.
 Systém imobilizéru může mít po-
ruchu. ( S.92)
 Systém zámku řízení může mít
poruchu.
 Hybridní systém může mít poru-
chu z důvodu elektrického problé-
mu, např. vybití baterie
elektronického klíče nebo přepá-
lená pojistka. V závislosti na typu
poruchy však lze pro nastartování
hybridního systému použít dočas-
né opatření. ( S.608)
 Motor 2ZR-FXE: Teplota hybridní-
ho (trakčního) akumulátoru může
být extrémně nízká (pod přibližně
-30 °C). ( S.248)
UPOZORNĚNÍ
■Buďte opatrní při jízdě přes nerov-
nosti, pokud máte namontováno
kompaktní rezervní kolo.
Vozidlo se při jízdě s kompaktním
rezervním kolem sníží, ve srovnání
s jízdou se standar dními koly. Buďte opatrní, když jede te po vozovkách
s nerovným povrchem.
■Jízda se sněhovými řetězy a kom- paktním rezervním kolem
Nenasazujte sněhové řetězy na kom-
paktní rezervní kolo. Řetězy mohou poškodit karoserii vozidla a nepříznivě
ovlivnit jízdní výkon.
■Když měníte pneumatiky (vozidla
s výstražným systémem tlaku
pneumatik)
Když demontujete nebo montujete kola,
pneumatiky nebo ventilek a vysílač vý-
stražného systému tlaku pneumatik, kontaktujte kteréhok oliv autorizované-
ho prodejce nebo se rvis Toyota, nebo
kterýkoliv spolehli vý servis, protože ventilek a vysílač výstražného systému
tlaku pneumatik se může při chybném
zacházení poškodit.
■Abyste zabránili poškození ventil-
ků a vysílačů výstražného systé- mu tlaku pneumatik (vozidla
s výstražným systémem tlaku
pneumatik)
Když je pneumatika opravena pomocí
těsnicích tekutin, v entilek a vysílač vý-
stražného systému tlaku pneumatik nemusí fungovat správně. Pokud je
použita těsnicí tekut ina, kontaktujte co
nejdříve kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo kte-
rýkoliv spolehlivý servis. Když měníte
pneumatiku, vyměňte ventilek a vysí- lač výstražného systému tlaku pneu-
matik. ( S.532)
Když hybridní systém
nestartuje
Důvody, proč hybridní systém
nestartuje, se mohou lišit v zá-
vislosti na situaci. Zkontrolujte
následující a proveďte přísluš-
ný postup:
Hybridní systém nelze na-
startovat, ačkoliv postupuje-
te správným postupem při
startování. ( S.248)

6088-2. Postupy v případě nouze
COROLLA HV_TMUK_EE_CZ
Příčinou problému může být jeden
z následujících bodů:
12V akumulátor může být vybitý.
(S.612)
Pólové svorky 12V akumulátoru
mohou být povolené nebo zkoro-
dované. (S.515)
Příčinou problému může být jeden
z následujících bodů:
12V akumulátor může být vybitý.
(S.612)
Jeden nebo oba pólové vývody
12V akumulátoru mohou být od-
pojeny. (S.515)
Kontaktujte kteréhokoliv autorizované-
ho prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis, pokud nelze
poruchu opravit, nebo neznáte postup
opravy.
Když hybridní systém nestartuje,
mohou být použity následující kroky
jako dočasné opatření pro nastarto-
vání hybridního systému, pokud spí-
nač POWER funguje normálně.
Nepoužívejte tento postup startová-
ní kromě případu nouze.
1Zatáhněte spínač parkovací brz-
dy, abyste zkontrolovali, že je
parkovací brzda zabrzděna.
(S.260)
Indikátor parkovací brzdy se rozsvítí.
2Zkontrolujte, zda je řadicí páka
v P.
3Přepněte spínač POWER do
PŘÍSLUŠENSTVÍ.
4Stiskněte a držte spínač POWER
cca 15 sekund, přičemž držte
pevně sešlápnutý brzdový pedál.
I když lze hybridní systém pomocí výše
uvedených kroků nastartovat, systém
může být vadný. Nechte vozidlo pro-
hlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.
Osvětlení interiéru a světlo-
mety svítí slabě, nebo hou-
kačka nehouká nebo houká
slabě.
Osvětlení interiéru a světlo-
mety se nerozsvítí, nebo
houkačka nehouká.
Funkce nouzového starto-
vání

609
8
8-2. Postupy v případě nouze
Když nastanou potíže
COROLLA HV_TMUK_EE_CZ
■Když elektronický klíč řádně nefun-
guje
●Ujistěte se, že systém Smart Entry
& Start nebyl deak tivován v přizpůso-
beném nastavení. Pokud je vypnutý, funkci zapněte.
(Přizpůsobitelné funkce: S.638)
●Zkontrolujte, zda je nastaven režim
šetření energie bater ie. Pokud je na-
staven, funkci zrušte. ( S.164)
Když ztratíte klíče
U kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém
servisu, mohou být zhotoveny
nové originální mechanické klí-
če, a to použitím jiného mecha-
nického klíče a čísla klíče
vyraženého na vašem štítku
s číslem klíče.
Uschovejte štítek na bezpeč-
ném místě, např. v peněžence,
ne ve vozidle.
UPOZORNĚNÍ
■Když ztratíte elektronický klíč
Pokud zůstává klíč ztracený, značně
vzrůstá riziko kráde že vozidla. Navštiv- te ihned kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kte-
rýkoliv spolehlivý servis, se všemi zbý- vajícími elektronickým i klíči, které byly
dodány k vašemu vozidlu.
Když elektronický klíč
řádně nefunguje
Pokud je komunikace mezi elek-
tronickým klíčem a vozidlem
přerušena ( S.164) nebo elek-
tronický klíč nelze použít z dů-
vodu vybité baterie, systém
Smart Entry & Start a bezdráto-
vé dálkové ovládání není možné
použít. V takových případech
mohou být otevřeny dveře nebo
nastartován hybridní systém
níže uvedeným postupem.
UPOZORNĚNÍ
■V případě poruchy systému Smart Entry & Start nebo jiných problé-
mů s klíčem
Zavezte vozidlo se všemi elektronický- mi klíči dodanými k vašemu vozidlu, ke
kterémukoliv autoriz ovanému prodejci
nebo do servisu Toyota, nebo do které- hokoliv spolehlivého servisu.

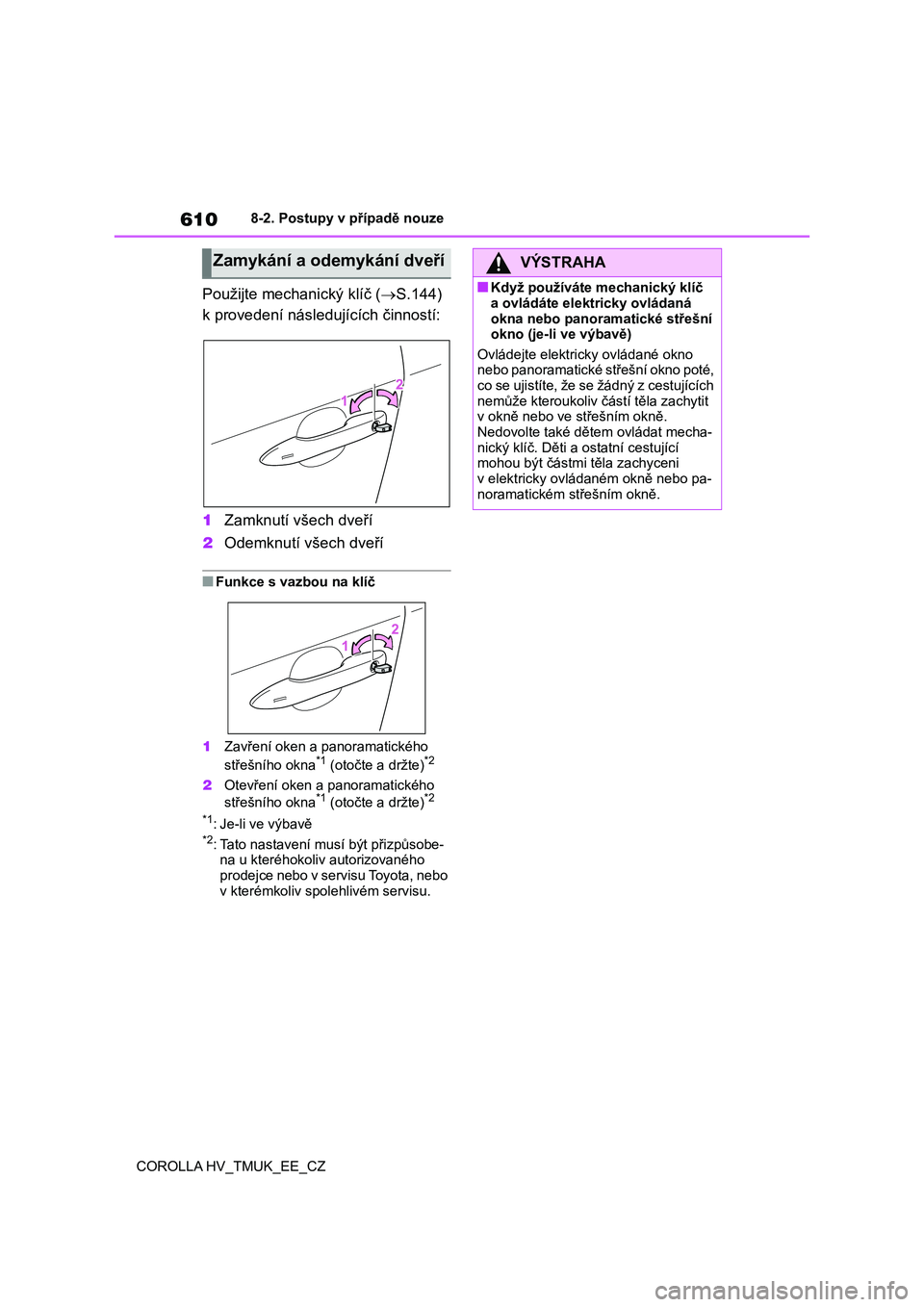

6108-2. Postupy v případě nouze
COROLLA HV_TMUK_EE_CZ
Použijte mechanický klíč ( S.144)
k provedení následujících činností:
1 Zamknutí všech dveří
2 Odemknutí všech dveří
■Funkce s vazbou na klíč
1 Zavření oken a panoramatického
střešního okna*1 (otočte a držte)*2
2 Otevření oken a panoramatického
střešního okna*1 (otočte a držte)*2
*1: Je-li ve výbavě*2: Tato nastavení musí být přizpůsobe-
na u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
Zamykání a odemykání dveříVÝSTRAHA
■Když používáte mechanický klíč
a ovládáte elektricky ovládaná
okna nebo panoramatické střešní okno (je-li ve výbavě)
Ovládejte elektricky ovládané okno
nebo panoramatické střešní okno poté, co se ujistíte, že se žádný z cestujících
nemůže kteroukoliv částí těla zachytit
v okně nebo ve střešním okně.
Nedovolte také dětem ovládat mecha- nický klíč. Děti a o statní cestující
mohou být částmi těla zachyceni
v elektricky ovlád aném okně nebo pa- noramatickém střešním okně.

611
8
8-2. Postupy v případě nouze
Když nastanou potíže
COROLLA HV_TMUK_EE_CZ
1 Ujistěte se, že je řadicí páka v P
a sešlápněte brzdový pedál.
2 Dotkněte se spínače POWER
stranou elektronického klíče se
znakem Toyota.
Když je detekován el ektronický klíč, za- zní bzučák a spínač POWER se zapne
do ZAPNUTO.
Když je systém Smart Entry & Start deaktivován v přizpůsobeném nastave-
ní, spínač POWER se přepne do PŘÍ-
SLUŠENSTVÍ.
3 Sešlápněte pevně brzdový pedál
a zkontrolujte, zda je na multi-
informačním displeji zobrazeno
.
4 Stiskněte spínač POWER krátce
a pevně.
V případě, že hybr idní systém stále
nelze nastartovat, kontaktujte které-
hokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv
spolehlivý servis.
■Vypnutí hybridního systému
Přesuňte řadicí páku do P a stiskněte
spínač POWER, jako to děláte normál-
ně, když vypínáte hybridní systém.
■Baterie elektronického klíče
Protože výše uvedený postup je pouze
dočasným opatřením, doporučujeme
ihned baterii v elektronickém klíči vymě- nit, když se baterie vybije. ( S.544)
■Alarm (je-li ve výbavě)
Použitím mechanického klíče pro zam-
knutí dveří se nenas taví systém alarmu. Jestliže jsou dveře odemknuty použitím
mechanického klíče , když je nastaven
systém alarmu, může se spustit alarm. ( S.100)
■Přepínání režimů spínače POWER
Uvolněte brzdový pedál a stiskněte spí-
nač POWER v kroku 3 výše. Hybridní systém se nenastartuje a reži-
my budou přepínány při každém stisk-
nutí spínače. ( S.251)
Startování hybridního sys-
tému

6128-2. Postupy v případě nouze
COROLLA HV_TMUK_EE_CZ
Pokud máte sadu startovacích (nebo
nabíjecích) kabelů a druhé vozidlo
s 12V akumulátorem, můžete na-
startovat vaše vozidlo dle níže uve-
dených kroků.
1 Vozidla s alarmem (S.100):
Ověřte si, že máte elektronický
klíč u sebe.
Když připojujete star tovací (nebo nabí-
jecí) kabely, v závis losti na situaci se
může aktivovat alarm a dveře se mohou zamknout. ( S.101)
2Motor 2ZR-FXE: Otevřete kapotu.
( S.507)
Motor M20A-FXS: Otevřete ka-
potu ( S.507) a kryt pojistkové
skříňky.
Když se vybije 12V aku-
mulátor
Pokud je 12V akumulátor vozi-
dla vybitý, mohou být použity
následující postupy startování
hybridního systému.
Můžete také zavolat kteréhoko-
liv autorizovaného prodejce
nebo servis Toyota, nebo který-
koliv spolehlivý servis.
Nastartování hybridního
systému

613
8
8-2. Postupy v případě nouze
Když nastanou potíže
COROLLA HV_TMUK_EE_CZ
3 Motor M20A-FXS: Otevřete kryt
speciálního star tovacího pólové-
ho vývodu.
4 Připojte svorku kladného startovacího kabelu k na vašem vozidle
a připojte svorku na druhém konci kladného kabelu k na druhém vozi-
dle. Pak připojte svorku záporné ho kabelu k na druhém vozidle a při-
pojte svorku na druhém k onci záporného kabelu k .
Motor 2ZR-FXE
Kladný (+) pólový vývod ak umulátoru (vaše vozidlo)
Kladný (+) pólový vývod akumulátoru (druhé vozidlo)
Záporný (-) pólový vývod akumulátoru (druhé vozidlo)
Pevné, nehybné, nenalakované kovové místo vzdálené od akumuláto ru
a pohybujících se součástí, viz obrázek.

6148-2. Postupy v případě nouze
COROLLA HV_TMUK_EE_CZ
Motor M20A-FXS
Speciální startovací pólo vý vývod (vaše vozidlo)
Kladný (+) pólový vývod akumulátoru (druhé vozidlo)
Záporný (-) pólový vývod akumulátoru (druhé vozidlo)
Pevné, nehybné, nenalakované kovové místo vzdálené od speciální ho
pólového vývodu a pohybujících se součástí, viz obrázek.
5 Nastartujte motor druhého vozi-
dla. Lehce zvyšte otáčky motoru
a udržujte je na této úrovni při-
bližně 5 minut, aby se dobil 12V
akumulátor vašeho vozidla.
6 Otevřete a zavřete kterékoliv
z dveří s vypn utým spínačem
POWER.
7 Udržujte otáčky motoru na dru-
hém vozidle a nastartujte hybrid-
ní systém vašeho vozidla
zapnutím spínače POWER do
ZAPNUTO.
8 Ujistěte se, že indikátor "READY"
svítí. Pokud se indikátor neroz-
svítí, kontaktujte kteréhokoliv
autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv
spolehlivý servis.
9 Jakmile je hybridní systém na-
startován, odstraňte startovací
kabely v přesně opačném pořa-
dí, ve kterém byly připojeny.
10 Motor M20A-FXS: Zavřete kryt
speciálního pólového nástavce
a nasaďte kryt pojistkové skříňky
do původní polohy.
Jakmile hybridní sys tém nastartuje,
nechte vozidlo co nejdříve zkontro-
lovat u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém ser-
visu.
