2021 TOYOTA COROLLA HATCHBACK Návod na použití (in Czech)

511
7
7-3. Údržba svépomocí
Údržba a péče
COROLLA HV_TMUK_EE_CZ
Když je motor ohřá tý na provozní
teplotu a je vypnutý, proveďte kont-
rolu hladiny ole je pomocí měrky.
■Kontrola motorového oleje
1 Zaparkujte vozidlo na rovném
podkladu. Po zahřátí motoru
a vypnutí hybridního systému
vyčkejte více než 5 minut, až olej
steče zpět na dno motoru.
2 Vytáhněte měrku ven, přičemž
držte hadr pod jejím koncem.
Motor 2ZR-FXE
Motor M20A-FXS
3 Utřete měrku do sucha.
4 Zasuňte měrku znovu na doraz.
5 Vytáhněte měrku a zkontrolujte
hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vo-
zidla nebo motoru.
6 Utřete měrku a zasuňte ji na do-
raz.
■Kontrola typu oleje a příprava
potřebných pomůcek
Zkontrolujte typ oleje a připravte po-
třebné pomůcky ještě před doplňo-
váním oleje.
 Volba motorového oleje
 S.630
 Množství oleje (Nízká  Plná)
1,5 l
 Pomůcka
Čistý trychtýř
■Doplnění motorového oleje
Pokud je hladina oleje pod nebo jen
mírně nad značkou nízké hladiny,
doplňte motorový ole j stejného typu,
který je již v motoru použit.
Kontrola a doplnění motoro-
vého oleje

5127-3. Údržba svépomocí
COROLLA HV_TMUK_EE_CZ
Motor 2ZR-FXE
Motor M20A-FXS
1 Vyjměte uzávěr plnicího hrdla
oleje jeho otáčením doleva.
2 Doplňujte motorový olej pomalu,
přičemž kontrolujte hladinu měr-
kou.
3 Nasaďte uzávěr plnicího hrdla
oleje jeho otáčením doprava.
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množ-
ství motorového olej e. V následujících
situacích se může s potřeba oleje zvýšit a může být nutné doplnit motorový olej
mezi intervaly údržby.
●Když je motor nový, například přímo
po koupi vozidla nebo po výměně mo- toru
●Pokud je použit olej nízké kvality nebo
olej neodpovídající viskozity
●Když jedete při v ysokých otáčkách
motoru nebo s těžkým nákladem, při tažení, nebo při jízdě s častým zrych-
lováním a zpomalováním
●Když necháváte motor běžet dlouhou
dobu na volnoběh, nebo když jezdíte často v hustém provozu
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje po-tenciálně škodlivé látky, které mohou
způsobit onemocnění pokožky, jako
je zánět a rakovina kůže. Vyvarujte
se proto dlouhého a opakovaného kontaktu s olejem. Důkladně se
umyjte mýdlem a vodou, abyste od-
stranili použitý motorový olej z vaší pokožky.
●Zlikvidujte použitý olej a filtry pouze bezpečným a přijatelným způsobem.
Nevyhazujte použitý olej a filtry do
domácího odpadu, nevylévejte ho do kanalizace ani na zem.
Kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis,
servisní středisko nebo obchod s ná-
hradními díly a in formujte se o mož- nosti recyklace nebo likvidace.
●Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poško-
zení motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili motoro-
vý olej na součásti vozidla.
●Zabraňte přeplnění, neboť by mohlo
dojít k poškození motoru.
●Při každém doplněn í oleje zkontro-
lujte hladinu oleje na měrce.
●Ujistěte se, že je u závěr plnicího
hrdla oleje dotažen.

513
7
7-3. Údržba svépomocí
Údržba a péče
COROLLA HV_TMUK_EE_CZ
■Nádržka chladicí kapaliny mo-
toru
Hladina chladicí kapaliny je uspoko-
jující, pokud je při studeném motoru
mezi ryskami "FULL" a "LOW" na
nádržce.
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod ryskou
"LOW", doplňte chladicí kapalinu až
k rysce "FULL". ( S.618)
■Nádržka chladicí kapaliny řídicí
jednotky pohonu
Motor 2ZR-FXE
Hladina chladicí kapaliny je uspokojující, pokud je při studeném hybridním systé-
mu mezi ryskami "FULL" (plná) a "LOW"
(nízká) na nádržce.
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod ryskou
"LOW", doplňte chladicí kapalinu až
k rysce "FULL". ( S.618)
Motor M20A-FXS
Hladina chladicí kapaliny je uspokojující,
pokud je při studeném hybridním systé- mu mezi ryskami "F" (plná) a "L" (nízká)
na nádržce.
Uzávěr nádržky
Ryska "F" (plná)
Ryska "L" (nízká)
Pokud je hladina na nebo pod ryskou "L", doplňte kapalinu až k rysce "F".
( S.618)
Kontrola chladicí kapaliny

5147-3. Údržba svépomocí
COROLLA HV_TMUK_EE_CZ
■Volba chladicí kapaliny
Používejte pouze "Toyota Super Long
Life Coolant" nebo podobnou vysoce
kvalitní bezsilikátovou, bezaminovou, bezdusitanovou a bezboritanovou chla-
dicí kapalinu na bázi etylénglykolu
s technologií trvanlivých hybridních or- ganických kyselin.
"Toyota Super Long Life Coolant" je
směsí 50 % chladicí kapaliny a 50 % de- ionizované vody.
(Minimální teplota: -35 °C
Pro další podrobnosti o chladicí kapalině kontaktujte kteréhok oliv autorizovaného
prodejce nebo servis Toyota, nebo kte-
rýkoliv spolehlivý servis.
■Pokud hladina chladicí kapaliny klesne krátce po doplnění
Pohledem zkontrolujte chladič, hadice,
uzávěr nádržky chladicí kapaliny motoru/ řídicí jednotky pohonu, výpustný kohout
a vodní čerpadlo.
Pokud nezjistíte žádný únik, nechte uzá- věr a těsnost chladic ího systému zkont-
rolovat u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
VÝSTRAHA
■Když je hybridní systém horký
Neodstraňujte uzávěry nádržky chladi-
cí kapaliny motoru/řídicí jednotky po- honu.
Chladicí systém můž e být pod tlakem
a při sejmutí uzávěru může horká chla- dicí kapalina vystříknout a způsobit
vážná zranění, např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná
voda, ani čistý nemrznoucí přípravek.
Musí se použít správná směs vody a nemrznoucího přípravku, aby bylo
zajištěno řádné mazání, ochrana proti
korozi a chlazení. Přečtěte si údaje na štítku nemrznoucího přípravku nebo
chladicí kapaliny.
■Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, ab yste zabránili po-
škození součástí nebo laku.

515
7
7-3. Údržba svépomocí
Údržba a péče
COROLLA HV_TMUK_EE_CZ
Zkontrolujte chladič a kondenzátor
a odstraňte z nich veškeré nečistoty.
Pokud je některá z těchto součástí
extrémně znečistěná, nechte vozi-
dlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehli-
vým servisem.
Zkontrolujte 12V akumulátor násle-
dujícím způsobem.
■Exteriér 12V akumulátoru
Ujistěte se, že pólové vývody 12V
akumulátoru nejso u zkorodované
a že nejsou nikde uvolněné spoje,
trhliny nebo uvolněné svorky.
Pólové vývody
Upevňovací příchytka
■Před dobíjením
Při dobíjení 12V aku mulátor produkuje
vodíkový plyn, který je hořlavý a výbuš-
ný. Proto před dobíje ním dodržujte ná- sledující pokyny:
●Pokud dobíjíte 12V akumulátor insta- lovaný ve vozidle, odpojte ukostřovací
kabel.
●Ujistěte se, že je nabíječka vypnuta,
když připojujete a odpojujete nabíjecí
kabely k/od 12V akumulátoru.
■Po dobití/opětovném připojení 12V akumulátoru
●Vozidla s funkcí nastupování: Ihned po opětovném připojení 12V akumulá-
toru nemusí být možné odemykání
dveří použitím systému Smart Entry & Start. V tom případě použijte pro
odemknutí/zamknutí dveří bezdrátové
dálkové ovládání nebo mechanický klíč.
●Nastartujte hybrid ní systém se spína-
čem POWER v PŘÍSLUŠENSTVÍ. Hybridní systém se nemůže nastarto-
vat s vypnutým spínačem POWER.
Při druhém pokusu však bude hybrid- ní systém fungov at normálně.
●Režim spínače POWER se zazname- ná ve vozidle. Pokud je 12V akumulá-
tor znovu připojen, vozidlo vrátí režim
spínače POWER do stavu, který byl
nastaven před odpojením 12V akumu- látoru. Ujistěte se, že je spínač POWER
před odpojením 12V akumulátoru vy-
pnutý. Buďte velmi opatrní při připojo- vání 12V akumulátoru, pokud je režim
spínače POWER před odpojením ne-
známý.
Pokud systém nenastartuje ani po něko-
lika pokusech, kontak tujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kter ýkoliv spolehlivý
servis.
Kontrola chladiče a konden-
zátoru
VÝSTRAHA
■Když je hybridní systém horký
Nedotýkejte se chladiče nebo konden-
zátoru, protože mohou být horké a mo-
hou způsobit vážná zranění, např. popáleniny.
12V akumulátor
(motor 2ZR-FXE)

5167-3. Údržba svépomocí
COROLLA HV_TMUK_EE_CZ
VÝSTRAHA
■Chemikálie v 12V akumulátoru
12V akumulátor obs ahuje kyselinu sí-
rovou, která je jedovatá a způsobuje korozi, a může p rodukovat hořlavý
a výbušný vodíkový plyn. Abyste snížili
riziko smrti nebo vážných zranění, do- držujte při práci s 12V akumulátorem
nebo v jeho blízkosti následující po-
kyny:
●Dbejte na to, abyste nezpůsobili jis-
kření dotykem pólových vývodů 12V
akumulátoru nářadím.
●Nekuřte a neškrtejte zápalkami v blíz-
kosti 12V akumulátoru.
●Zabraňte tomu, aby se elektrolyt do-
stal do očí, na pokožku nebo na oděv.
●Nikdy nevdechujte nebo nepolykejte elektrolyt.
●Při práci v blízkost i 12V akumulátoru používejte ochranné brýle.
●Zabraňte tomu, aby se děti dostaly do blízkosti 12V akumulátoru.
■Kde bezpečně dobíjet 12V akumu-látor
Vždy dobíjejte 12V akumulátor v ote-
vřeném prostoru. Nedobíjejte 12V aku- mulátor v garáži nebo v uzavřené
místnosti, kde je nedostatečné větrání.
■Nouzová opatření týkající se elek-
trolytu
●Pokud se dostane e lektrolyt do očí Vyplachujte oči či stou vodou nejmé-
ně 15 minut a ihned vyhledejte lékař-
skou pomoc. Pokud je to možné, vymývejte oči vodo u a čistým hadří-
kem nebo houbou také během cesty
do nejbližší nemocnice.
●Pokud se dostane e lektrolyt na po-
kožku Důkladně opláchněte zasažené mís-
to. Pokud pocítíte bolest nebo pálení,
vyhledejte ihned lékařskou pomoc.
●Pokud se dostane elektrolyt na oděv Může proniknout až na pokožku.
Oděv okamžitě svlékněte a pokud je
to nezbytné, post upujte podle výše uvedených pokynů.
●Pokud polknete elektrolytVypijte velké množství vody nebo
mléka. Ihned vyhledejte lékařskou
pomoc.
■Když odpojujete 12V akumulátor
Neodpojujte záporný (-) pól na straně karoserie, viz obrázek. Odpojený zápor-
ný (-) pól se může dotknout kladného
(+) pólu, což může z působit zkrat s ná- sledky smrti nebo vážných zranění.
UPOZORNĚNÍ
■Když dobíjíte 12V akumulátor
Nikdy nedobíjejte 12V akumulátor, když
je hybridní systém v činnosti. Ujistěte se také, že je vypnut o všechno příslu-
šenství.

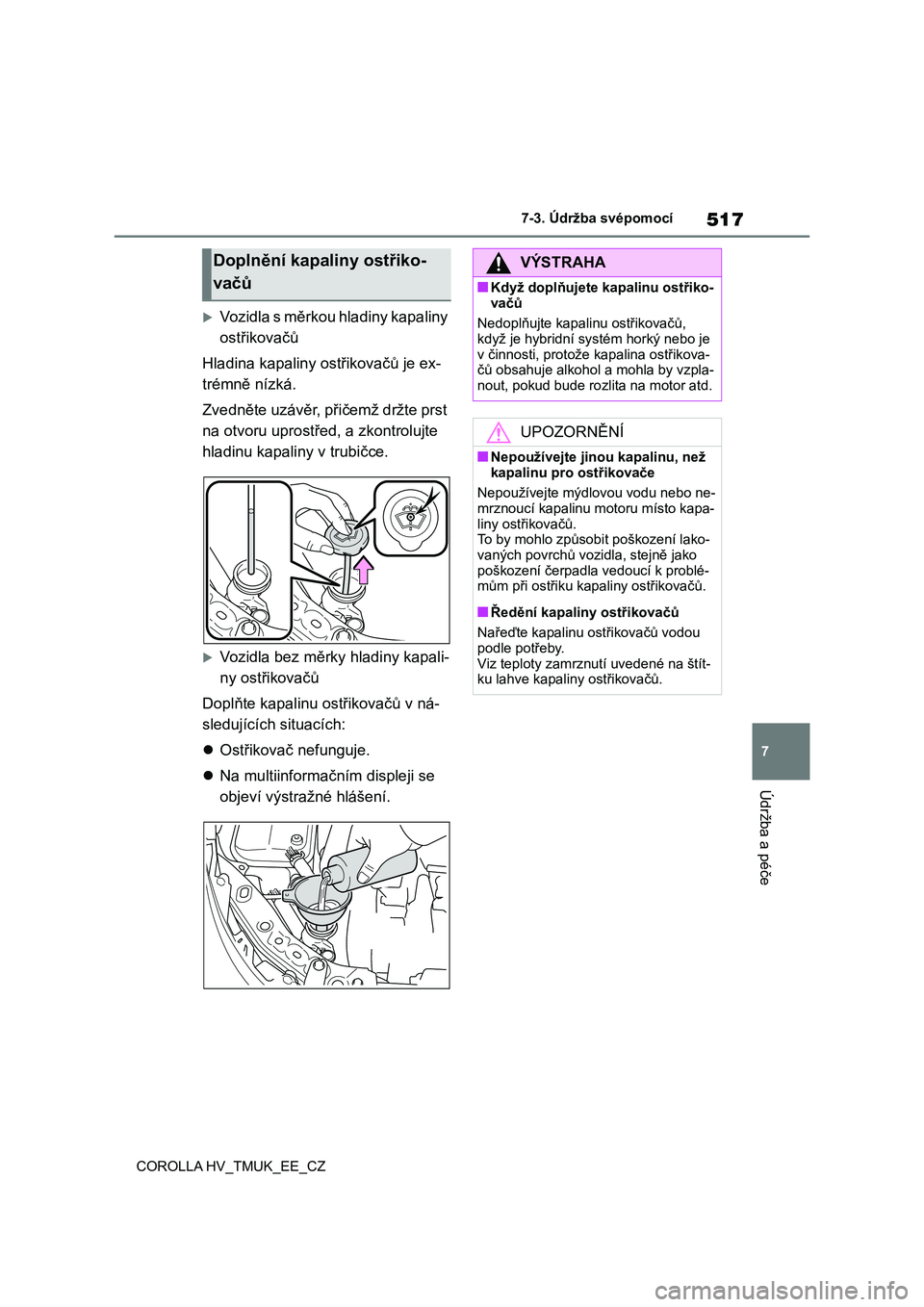

517
7
7-3. Údržba svépomocí
Údržba a péče
COROLLA HV_TMUK_EE_CZ
Vozidla s měrkou hladiny kapaliny
ostřikovačů
Hladina kapaliny ostřikovačů je ex-
trémně nízká.
Zvedněte uzávěr, přičemž držte prst
na otvoru uprostřed , a zkontrolujte
hladinu kapalin y v trubičce.
Vozidla bez měrky hladiny kapali-
ny ostřikovačů
Doplňte kapalinu ostřikovačů v ná-
sledujících situacích:
 Ostřikovač nefunguje.
 Na multiinformačním displeji se
objeví výstražné hlášení.
Doplnění kapaliny ostřiko-
vačů
VÝSTRAHA
■Když doplňujete kapalinu ostřiko-
vačů
Nedoplňujte kapalinu ostřikovačů, když je hybridní systém horký nebo je
v činnosti, protože kapalina ostřikova-
čů obsahuje alkohol a mohla by vzpla- nout, pokud bude ro zlita na motor atd.
UPOZORNĚNÍ
■Nepoužívejte jinou kapalinu, než
kapalinu pro ostřikovače
Nepoužívejte mýdlovou vodu nebo ne-
mrznoucí kapalinu motoru místo kapa-
liny ostřikovačů. To by mohlo způsobi t poškození lako-
vaných povrchů vozi dla, stejně jako
poškození čerpadla vedoucí k problé- mům při ostřiku k apaliny ostřikovačů.
■Ředění kapaliny ostřikovačů
Nařeďte kapalinu ostřikovačů vodou
podle potřeby.
Viz teploty zamrznutí uvedené na štít-
ku lahve kapaliny ostřikovačů.

5187-3. Údržba svépomocí
COROLLA HV_TMUK_EE_CZ
Hatchback
12V akumulátor je umístěn v zava-
zadlovém prostoru pod podlážkou
nebo podlahovou deskou.
Otevřete podlahovou desku ( S.480)
nebo zvedněte podlážku ( S.482).
Kombi
12V akumulátor je umístěn na pravé
straně zavazadlového prostoru.
1 Otevřete podlahovou desku
( S.480).
2 Vyjměte kryt 12V akumulátoru.
■Před dobíjením
Při dobíjení 12V aku mulátor produkuje
vodíkový plyn, který je hořlavý a výbuš-
ný. Proto před dobíje ním dodržujte ná- sledující pokyny:
●Pokud dobíjíte 12V akumulátor insta- lovaný ve vozidle, odpojte ukostřovací
kabel.
●Ujistěte se, že je nabíječka vypnuta,
když připojujete a odpojujete nabíjecí
kabely k/od 12V akumulátoru.
■Po dobití/opětovném připojení 12V akumulátoru
●Vozidla s funkcí nastupování: Ihned po opětovném připojení 12V akumulá-
toru nemusí být možné odemykání
dveří použitím systému Smart Entry & Start. V tom případě použijte pro
odemknutí/zamknutí dveří bezdrátové
dálkové ovládání nebo mechanický klíč.
●Nastartujte hybrid ní systém se spína-
čem POWER v PŘÍSLUŠENSTVÍ. Hybridní systém se nemůže nastarto-
vat s vypnutým spínačem POWER.
Při druhém pokusu však bude hybrid- ní systém fungov at normálně.
12V akumulátor
(motor M20A-FXS)
Umístění
Vyjmutí krytu 12V akumulá-
toru (kombi)
