2021 TOYOTA COROLLA HATCHBACK Návod na použití (in Czech)

623
8
8-2. Postupy v případě nouze
Když nastanou potíže
COROLLA HV_TMUK_EE_CZ
1 Vypněte hybridní systém. Za-
brzděte parkovací brzdu a pře-
suňte řadicí páku do P.
2 Odstraňte bahno, sníh nebo pí-
sek z okolí předních kol.
3 Podložte přední kola dřevem,
kameny nebo jiným materiálem,
abyste umožnili zlepšit trakci.
4 Znovu nastartujte hybridní systém.
5 Přesuňte řadicí páku do D nebo
R a uvolněte parkovací brzdu.
Pak opatrně sešlápněte plynový
pedál.
■Když je obtížné vozidlo uvolnit
Stiskněte spínač , abyste vypnuli
TRC.
Když vozidlo uvízne
Pokud se protáčejí pneumatiky
nebo vozidlo uvízne v bahně,
štěrku nebo sněhu, proveďte
následující činnosti:
Postup vyproštění
VÝSTRAHA
■Když se pokoušíte uvolnit uvízlé
vozidlo
Pokud zvolíte pro uvolnění vozidla za- tlačení dozadu a dopředu, ujistěte se,
že je okolní prostor prázdný, abyste
zabránili nárazu do jiných vozidel, předmětů nebo osob. Vozidlo může
také po uvolnění náhle vyrazit dopředu
nebo dozadu. Buďte mimořádně
opatrní.
■Když přesunujete řadicí páku
Buďte opatrní, abyst e nepřesouvali řa- dicí páku při sešlápnutém plynovém
pedálu.
To může vést k neočekávanému prud- kému zrychlení vozidla, které může
způsobit nehodu s následky smrti nebo
vážných zranění.
UPOZORNĚNÍ
■Abyste zabránili poškození převo-
dovky a jiných součástí
●Vyhněte se protáčení předních kol a sešlapování plynového pedálu
více, než je nezbytné.
●Pokud zůstává vozidlo uvízlé i po
provedení těchto činností, vozidlo
může vyžadovat vytažení, aby se uvolnilo.

6248-2. Postupy v případě nouze
COROLLA HV_TMUK_EE_CZ

9
625
9
Technické údaje vozidla
COROLLA HV_TMUK_EE_CZ
Technické údaje vozidla
.9-1. Technické údaje
Údaje o údržbě (palivo,
hladina oleje atd.) ...........626
Informace o palivu ............637
9-2. Přizpůsobení
Přizpůsobitelné funkce .....638
9-3. Inicializace
Položky pro inicializaci......649

6269-1. Technické údaje
COROLLA HV_TMUK_EE_CZ
9-1.Technické údaje
Hatchback
Údaje o údržbě (palivo, hladina oleje atd.)
Rozměry a hmotnosti
Celková délka4 370 mm
Celková šířka1 790 mm
Celková výška*11 435 mm*2
1 460 mm*3
Rozvor2 640 mm
RozchodVpředu1 530 mm
Vzadu1 530 mm
Celková hmotnost vozidla
Motor
2ZR-FXE1 820 kg
Motor
M20A-FXS1 890 kg*4
1 910 kg*5
Maximální přípustné zatížení
nápravyPřední1 050 kg
Zadní970 kg
Svislé zatížení tažného háku75 kg
Přípustná hmotnost přípojného
vozidlaBez brzdy450 kg
S brzdou750 kg

627
9 9-1. Technické údaje
Technické údaje vozidla
COROLLA HV_TMUK_EE_CZ
Kombi
*1: Vozidla bez zatížení
*2: Vozidla bez střešní antény
*3: Vozidla se střešní anténou
*4: Vozidla bez stěrače zadního okna
*5: Vozidla se stěračem zadního okna
Celková délka4 650 mm
Celková šířka1 790 mm
Celková výška*11 435 mm*2
1 460 mm*3
Rozvor2 700 mm
RozchodVpředu1 530 mm
Vzadu1 530 mm
Celková hmotnost vozidla
Motor
2ZR-FXE1 835 kg
Motor
M20A-FXS1 925 kg*4
1 955 kg*5
Maximální přípustné zatížení
nápravyPřední1 050 kg
Zadní970 kg
Svislé zatížení tažného háku75 kg
Přípustná hmotnost přípojného
vozidlaBez brzdy450 kg
S brzdou750 kg

6289-1. Technické údaje
COROLLA HV_TMUK_EE_CZ

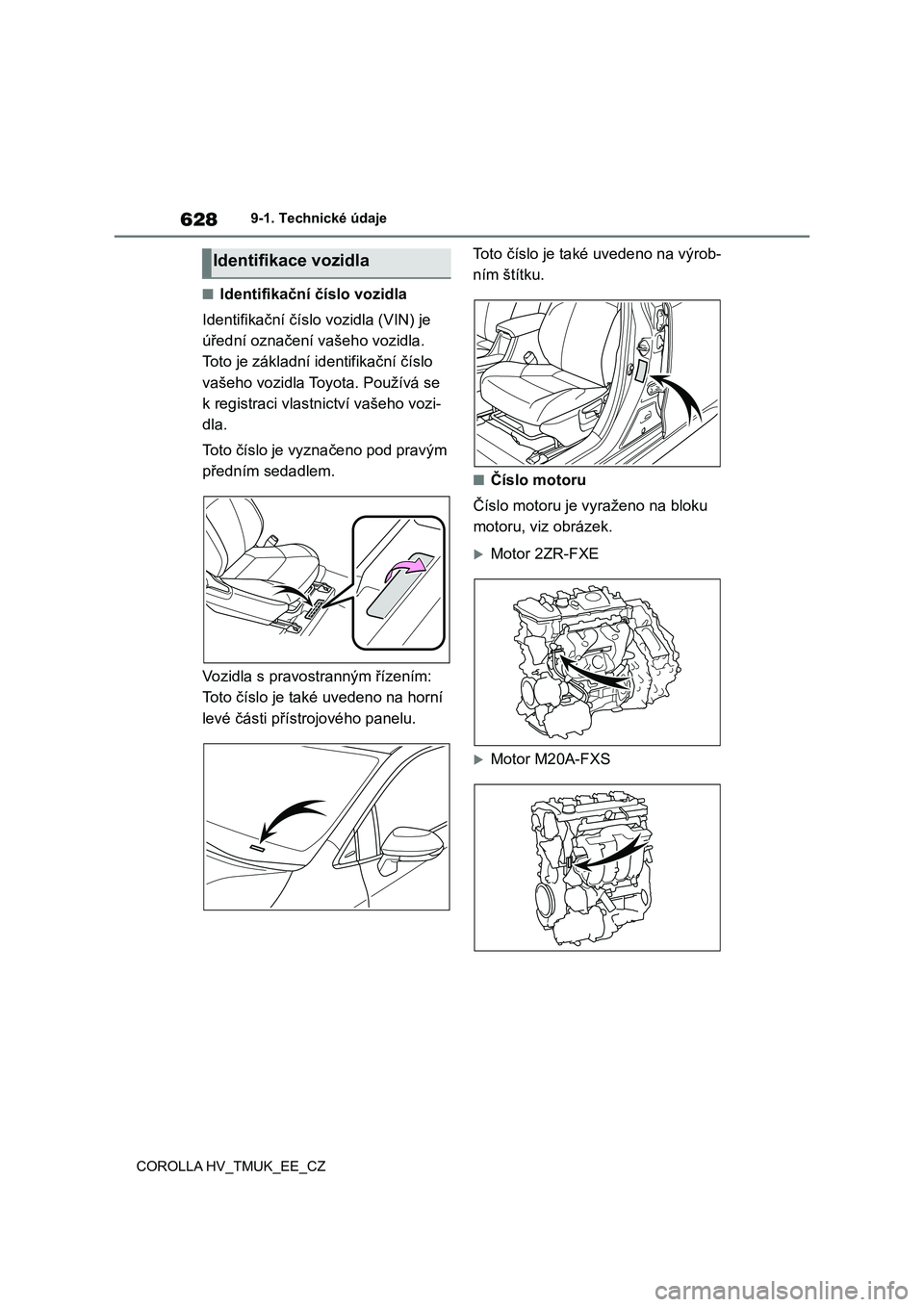

■Identifikační číslo vozidla
Identifikační číslo vozidla (VIN) je
úřední označení vašeho vozidla.
Toto je základní identifikační číslo
vašeho vozidla Toyota. Používá se
k registraci vlastnictví vašeho vozi-
dla.
Toto číslo je vyznačeno pod pravým
předním sedadlem.
Vozidla s pravostr anným řízením:
Toto číslo je také uvedeno na horní
levé části přístrojového panelu.
Toto číslo je také uvedeno na výrob-
ním štítku.
■Číslo motoru
Číslo motoru je vy raženo na bloku
motoru, viz obrázek.
Motor 2ZR-FXE
Motor M20A-FXS
Identifikace vozidla

629
9
9-1. Technické údaje
Technické údaje vozidla
COROLLA HV_TMUK_EE_CZ
Motor 2ZR-FXE
Motor M20A-FXS
Motor
Model2ZR-FXE
Ty p4válcový, řadový, 4 taktní, zážehový
Vrtání a zdvih80,5  88,3 mm
Zdvihový objem1 798 cm3
Vůle ventilůAutomatické nastavení
ModelM20A-FXS
Ty p4válcový, řadový, 4taktní, zážehový
Vrtání a zdvih80,5  97,6 mm
Zdvihový objem1 987 cm3
Vůle ventilůAutomatické nastavení
Palivo
Typ paliva
Když uvidíte tyto typy palivových štítků
u čerpací stanice, pou žijte pouze palivo
s jedním z následujících štítků.
Oblast EU:
Pouze bezolovnatý benz ín odpovídající
Evropské normě EN228
Kromě oblasti EU:
Pouze bezolovnatý benzín
Oktanové číslo95 nebo vyšší
Objem palivové nádrže (Jmenovitý)43,0 litrů

6309-1. Technické údaje
COROLLA HV_TMUK_EE_CZ
■Objem oleje (Vypuštění a napl-
nění [Jmenovitý*])
*: Objem motorového oleje je referenční
množství, které se používá při výmě-
ně motorového oleje. Zahřejte motor
a vypněte hybridní systém, počkejte
déle než 5 minut a zkontrolujte hladi-
nu oleje na měrce.
■Volba motorového oleje
Ve vašem vozidle je použit olej
"Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej
"Toyota Genuine Motor Oil". Můžete
použít také jiný motorový olej stejné
kvality.
Třída oleje:
0W-16:
Vícerozsahový motorový olej API
třídy SN "Resource-Conserving"
nebo SN PLUS "Resource-Con-
serving"
0W-20, 5W-30:
Vícerozsahový motorový olej API
třídy SL "Energy-Conserving", SM
"Energy-Conserving", SN "Resour-
ce-Conserving" nebo SN PLUS "Re-
source-Conserving"; nebo ILSAC
Elektrický (trakční) motor
2ZR-FXEM20A-FXS
Ty pSynchronní motor s permanentními
magnety
Maximální výkon53 kW80 kW
Maximální točivý moment163 N•m202 N•m
Hybridní (trakční) akumulátor
2ZR-FXEM20A-FXS
Ty pLithium-iontový
akumulátorNikl-metal hydri-
dový akumulátor
Napětí3,7 V/článek7,2 V/modul
Objem3,6 Ah6,5 Ah
Počet56 článků30 modulů
Celkové napětí207,2 V216 V
Systém mazání
S filtrem
Motor 2ZR-FXE
4,2 litru
Motor M20A-FXS
4,3 litru
Bez filtru3,9 litru
