2021 TOYOTA COROLLA HATCHBACK Návod na použití (in Czech)

343
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ

3444-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ
Použijte spínače ovládání přístroje
pro zapnutí/vypnutí funkce.
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
a pak stiskněte .
■Vozidla, která mohou být dete-
kována pomocí BSM
BSM (Sledování slepého úhlu) pou-
žívá zadní boční radarové senzory,
aby detekovalo vozidla za vámi, kte-
rá jedou v sousedních jízdních pru-
zích, a informuje řidiče o přítomnosti
těchto vozidel pomocí indikátorů na
vnějších zpětných zrcátkách.
VÝSTRAHA
■Zacházení se zadním bočním ra- darovým senzorem
Senzory BSM jsou nainstalovány uvnitř na levé a pravé straně zadního náraz-
níku. Dodržujte následující pokyny,
abyste zajistili správné fungování BSM.
●Vždy udržujte senz ory a oblasti v je- jich okolí na zadním nárazníku čisté.
Pokud jsou senzo r nebo jeho okolní
oblast na zadním nárazníku znečištěny
nebo pokryty sněhem, BSM nemusí fungovat a zobrazí se výstražné hláše-
ní ( S.332). V této situaci očistěte ne-
čistoty nebo sníh a jeďte s vozidlem při splnění provozních podmínek funkce
BSM ( S.346) přibližně 10 minut. Po-
kud výstražné hlášení nezmizí, nechte vozidlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
●Nepřipevňujte příslušenství, nálepky (včetně průhledných nálepek), hliní-
kové pásky atd. na senzor nebo jeho
okolní oblast na zadním nárazníku.
●Nevystavujte senzo r nebo jeho okol- ní oblast na zadním nárazníku silné-
mu nárazu.
Pokud se senzor pohne i mírně mimo svou polohu, systém může selhat
a vozidla nemusí být detekována
správně. V následujících sit uacích nechte vo-
zidlo zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo kter ýmkoliv spolehli-
vým servisem.
• Senzor nebo jeho okolní oblast byly vystaveny silnému nárazu.
• Pokud je okolní oblast senzoru po-
škrábána nebo potlučena, nebo se část oddělila.
●Nerozebírejte senzor.
●Neupravujte senzor nebo okolní ob-
last na zadním nárazníku.
●Pokud je nutná de montáž/montáž
nebo výměna senzoru nebo zadního nárazníku, kontaktujte kteréhokoliv
autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spo- lehlivý servis.
●Nelakujte zadní nárazník žádnou ji-
nou barvou než oficiální barvou
Toyota.
Zapnutí/vypnutí BSM
Činnost BSM

345
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ
Vozidla, která jedou v oblastech, které nejsou viditelné použit ím vnějších
zpětných zrcátek (slepé úhly)
Vozidla, která se rychle přibližují zezadu v oblastech, které n ejsou viditel-
né použitím vnějších zpě tných zrcátek (slepé úhly)
■Oblasti detekce BSM
Oblasti, ve kterých mohou být det ekována vozidla, jsou popsána níže.
Rozsah jednotlivé oblasti detekce je:
Přibližně 0,5 m až 3,5 m od boku vozidla*1
Přibližně 1 m před zadním nárazníkem
Přibližně 3 m od zadního nárazníku
Přibližně 3 m až 60 m od zadního nárazníku*2
*1: Oblast mezi bokem vozidla a 0,5 m od boku vozidla nemůže být detekována.*2: Čím je větší rozdíl v rychlosti mezi vaším a detekovaným vozidlem, tím dále bude
vozidlo detekováno, co ž způsobí, že indikátor na vnějších zpětných zrcátkách se rozsvítí nebo bude blikat.

3464-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ
■BSM je funkční, když
BSM je funkční, když jsou splněny
všechny z následujících podmínek:
●BSM je zapnuto.
●Řadicí páka je v jiné poloze než R.
●Rychlost vozidla je vyšší než přibližně
16 km/h.
■BSM bude detekovat vozidlo, když
BSM bude detekovat přítomnost vozidla
v oblasti detekce v následujících situa-
cích:
●Vozidlo v sousedním jízdním pruhu
předjíždí vaše vozidlo.
●Předjíždíte pomalu vozidlo v soused-
ním jízdním pruhu.
●Jiné vozidlo vjede do oblasti detekce,
když mění jízdní pruhy.
■Podmínky, za kterých BSM nebude
vozidlo detekovat
BSM není určeno pro detekci následují-
cích typů vozidel /nebo objektů:
●Malé motocykly, jízdní kola, chodci
atd.*
●Vozidla jedoucí v opačném směru
●Svodidla, zdi, značky, zaparkovaná vo-
zidla a podobné nehybné předměty*
●Vozidla za vaším vozidlem, která jsou
ve stejném jízdním pruhu*
●Vozidla jedoucí 2 jízdní pruhy od va-
šeho vozidla*
●Vozidla, která jsou rychle předjížděna
vaším vozidlem*
*
: V závislosti na podmínkách může dojít
k detekci vozidla a/nebo objektu.
■Podmínky, za kterých BSM nemusí
fungovat správně
●BSM nemusí detekovat vozidla správ-
ně v následujících situacích:
• Když je senzor vyosen z důvodu silné-
ho nárazu do senzoru nebo jeho okol-
ní oblasti
• Když bláto, sníh, led, nálepka atd.
překrývá senzor nebo okolní oblast na
zadním nárazníku
• Když jedete po povrchu vozovky, který
je mokrý se stojící vodou při špatném
počasí, jako je hustý déšť, sněžení
nebo mlha
• Když se přibližuje více vozidel, mezi
nimiž je pouze malá mezera
• Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je mezi rychlostí vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
• Když se rozdíl v rychlosti mezi vaším
vozidlem a druhým vozidlem mění
• Když vozidlo, které vjede do oblasti
detekce, jede přibližně stejnou rych-
lostí, jako vaše vozidlo
• Když se vaše vozidlo rozjíždí ze za-
stavení, nějaké vozidlo zůstává v ob-
lasti detekce
• Když jedete nepřetržitě nahoru nebo
dolů ve strmých svazích, např. v ho-
rách, jámy na vozovce atd.
• Když jedete na silnicích s ostrými za-
táčkami, serpentinami nebo s nerov-
nými povrchy
• Když jsou široké jízdní pruhy, nebo
když jedete na okraji jízdního pruhu
a vozidlo v přilehlém jízdním pruhu je
daleko od vašeho vozidla
• Když táhnete přívěs
• Když je na zadní části vozidla namon-
továno příslušenství (např. nosič jízd-
ních kol)
• Když je mezi výškou vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
• Ihned po zapnutí BSM

347
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ
●Počet případů, kdy BSM neopodstat-
něně detekuje vozidlo a/nebo objekt, se může zvýšit v nás ledujících situa-
cích:
• Když je senzor vyosen z důvodu silné- ho nárazu do senzoru nebo jeho okol-
ní oblasti
• Když je vzdálenost mezi vaším vozi- dlem a svodidlem, zdí atd., které se
dostanou do oblasti detekce, krátká
• Když jedete nepřet ržitě nahoru nebo dolů ve strmých sva zích, např. v ho-
rách, jámy na vozovce atd.
• Když jsou jízdní pruhy těsné, nebo když jedete na okraji jízdního pruhu
a vozidlo, jedoucí v jiném jízdním pru-
hu než je ten přile hlý, se dostane do oblasti detekce
• Když jedete na siln icích s ostrými za-
táčkami, serpentinami nebo s nerov- nými povrchy
• Když pneumatiky kloužou nebo se
protáčejí • Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je na zadní čá sti vozidla namon- továno příslušenství (např. nosič jízd-
ních kol)
*: Je-li ve výbavě
■Ty p y s e n z o r ů
Hatchback
Přední rohové senzory
Přední střední senzory
Zadní rohové senzory
Zadní střední senzory
Přední boční senzory
(jsou-li ve výbavě)
Zadní boční senzory
(jsou-li ve výbavě)
Parkovací asistent*
Při rovnoběžném parkování
nebo zajíždění do garáže je po-
mocí senzorů měřena vzdálenost
od vašeho vozidla k objektům,
např. zdi, a ta je indikována po-
mocí multiinformačního disple-
je, projekčního di spleje (je-li ve
výbavě), displeje audiosystému
(je-li ve výbavě) a bzučáku.
Když používáte t ento systém,
vždy kontrolujte okolní prostor.
Součásti systému

3484-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ
Kombi
Přední rohové senzory
Přední střední senzory
Zadní rohové senzory
Zadní střední senzory
Přední boční senzory
(jsou-li ve výbavě)
Zadní boční senzory
(jsou-li ve výbavě)
■Zobrazení
Když senzory detekují nějaký objekt,
např. zeď, na multiinformačním dis-
pleji, projekčním dis pleji (je-li ve vý-
bavě) a displeji audiosystému (je-li
ve výbavě) se objeví grafika v závis-
losti na poloze a vzdálenosti k ob-
jektu.
 Multiinformační displej a projekční
displej
Detekce předním rohovým sen-
zorem
Detekce předním středním sen-
zorem
Detekce předním bočním senzo-
rem (je-li ve výbavě)*
Detekce zadním bočním senzo-
rem (je-li ve výbavě)*
Detekce zadním rohovým senzo-
rem
Detekce zadním středním senzo-
rem
*: Zobrazení bočních senzorů nejsou zobrazena, dokud není dokončeno
prohledání bočních oblastí.
 Displej audiosystému
Když je zobrazena parkovací kamera, zobrazí se grafika.
Když je detekován nějaký objekt, na dis-
pleji audiosystému se zobrazí zjednodu- šený obrázek.

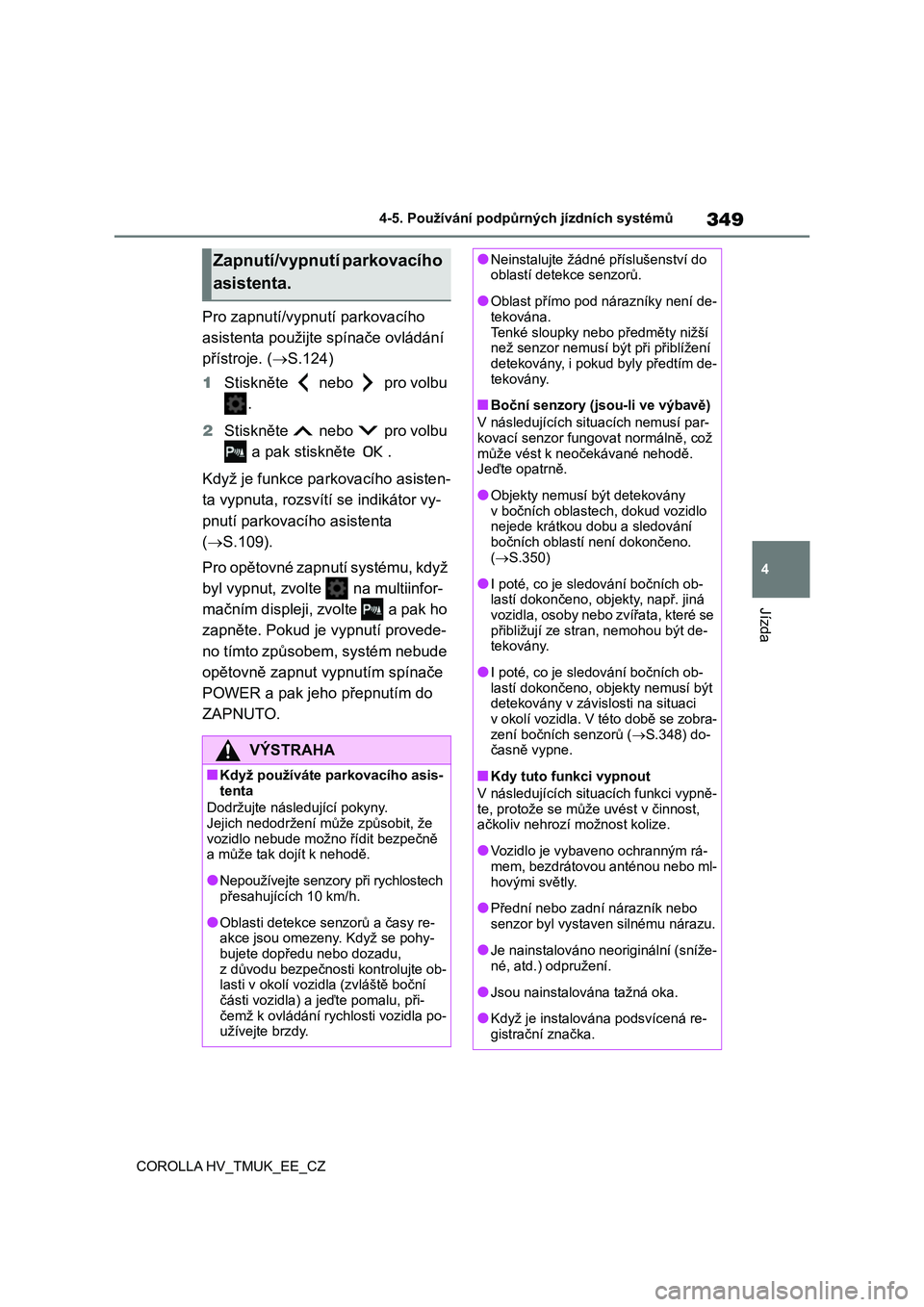

349
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ
Pro zapnutí/vypnu tí parkovacího
asistenta použijte spínače ovládání
přístroje. ( S.124)
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
a pak stiskněte .
Když je funkce par kovacího asisten-
ta vypnuta, rozsvítí se indikátor vy-
pnutí parkovacího asistenta
( S.109).
Pro opětovné zapnutí systému, když
byl vypnut, zvolt e na multiinfor-
mačním displeji, zvolte a pak ho
zapněte. Pokud je vypnutí provede-
no tímto způsobem, systém nebude
opětovně zapnut vypnutím spínače
POWER a pak je ho přepnutím do
ZAPNUTO.
Zapnutí/vypnutí parkovacího
asistenta.
VÝSTRAHA
■Když používáte parkovacího asis-
tenta
Dodržujte následující pokyny.
Jejich nedodržení může způsobit, že vozidlo nebude možno řídit bezpečně
a může tak dojít k nehodě.
●Nepoužívejte senzory při rychlostech
přesahujících 10 km/h.
●Oblasti detekce sen zorů a časy re-
akce jsou omezen y. Když se pohy-
bujete dopředu nebo dozadu, z důvodu bezpečnosti kontrolujte ob-
lasti v okolí vozidl a (zvláště boční
části vozidla) a jeďte pomalu, při- čemž k ovládání rychlosti vozidla po-
užívejte brzdy.
●Neinstalujte žádné příslušenství do oblastí dete kce senzorů.
●Oblast přímo pod nárazníky není de- tekována.
Tenké sloupky nebo předměty nižší
než senzor nemusí být při přiblížení detekovány, i pokud byly předtím de-
tekovány.
■Boční senzory (jsou-li ve výbavě)
V následujících sit uacích nemusí par- kovací senzor fungovat normálně, což
může vést k neočekávané nehodě.
Jeďte opatrně.
●Objekty nemusí být detekovány
v bočních oblastech, dokud vozidlo nejede krátkou dobu a sledování
bočních oblastí není dokončeno.
( S.350)
●I poté, co je sledování bočních ob-
lastí dokončeno, objekty, např. jiná vozidla, osoby nebo z vířata, které se
přibližují ze stran , nemohou být de-
tekovány.
●I poté, co je sledování bočních ob-
lastí dokončeno, objekty nemusí být detekovány v závis losti na situaci
v okolí vozidla. V této době se zobra-
zení bočních senzorů ( S.348) do- časně vypne.
■Kdy tuto funkci vypnout
V následujících situacích funkci vypně-
te, protože se může uvést v činnost, ačkoliv nehrozí možnost kolize.
●Vozidlo je vybaven o ochranným rá- mem, bezdrátovou anténou nebo ml-
hovými světly.
●Přední nebo zadn í nárazník nebo
senzor byl vystaven silnému nárazu.
●Je nainstalováno neoriginální (sníže- né, atd.) odpružení.
●Jsou nainstalována tažná oka.
●Když je instalov ána podsvícená re-
gistrační značka.

3504-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ
■Systém je možno ovládat, když
●Spínač POWER je v ZAPNUTO.
●Funkce parkovacího asistenta je za- pnuta.
●Rychlost vozidla je nižší než cca
10 km/h.
●Je zvolena jiná zařazená poloha než
P.
●Volant je otočen o p řibližně 90° nebo více (přední boční senzory, zadní boč-
ní senzory) (je-li ve výbavě)
■Výstražná funkce detekce objektu
(je-li ve výbavě)
Když se objekt v bočních oblastech na-
chází ve směru pohybu vozidla, když se
vozidlo pohybuje dopředu nebo dozadu, tato funkce informuje řidiče pomocí zob-
razení a bzučáku.
Objekt
Vypočítaný směr pohybu vozidla
■Detekce objektu v bočních oblas-
tech (je-li ve výbavě)
●Objekty v bočních o blastech jsou de-
tekovány při jízdě sledováním bočních oblastí pomocí bočních senzorů. Roz-
poznané objekty jsou udržovány v pa-
měti po dobu přibližně 2 minut.
●Objekty nemusí být detekovány v boč-
ních oblastech, do kud není sledování
dokončeno. Poté, co byl zapnut spí- nač POWER, sledování se dokončí po
krátké době jízdy s vozidlem.
●Když je pomocí bočních senzorů de-
tekován objekt, např. jiné vozidlo, cho-
dec nebo zvíře, objekt může být stále detekován i poté, co se dostane mimo
oblast detekce bočních senzorů.
VÝSTRAHA
■Když používáte parkovacího asis-
tenta
V následujících situacích nemusí sys-
tém fungovat správ ně z důvodu poru-
chy senzoru atd. Nechte vozidlo zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem.
●Zobrazení činnosti parkovacího asis-
tenta bliká nebo ukazuje souvisle
a ozývá se pípání, když nebyly de- tekovány žádné objekty.
●Pokud oblast v okolí senzoru do ně-čeho narazí nebo dos tane silný ná-
raz.
●Pokud do něčeho na razí nárazník
nebo mřížka.
●Pokud zobrazení bliká nebo ukazuje
souvisle a nezní bzučák, kromě situ-
ace, kdy byla zapnuta funkce ztlu- mení.
●Pokud se objeví chyba zobrazení, zkontrolujte nejprve senzor.
Pokud se objeví ch yba, i když na
senzoru není žádný led, sníh nebo bláto, je pravdě podobné, že senzor
má poruchu.
■Při mytí vozidla
Na části, kde jsou umístěny senzory, nestříkejte proudem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.
●Když používáte pro mytí vozidla vy-
sokotlakou myčku, ne stříkejte vodu přímo na senzory, protože to může
způsobit poruchu senzoru.
●Když používáte p ro mytí vozidla
páru, nesměrujte páru příliš blízko
k senzorům, protož e to může způso- bit poruchu senzoru.
