2021 TOYOTA COROLLA HATCHBACK Návod na použití (in Czech)

111
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
COROLLA HV_TMUK_EE_CZ
■Umístění přístro jů a ukazatelů
Jednotky měření se mohou lišit v závislosti na cílovém určení vozidla.
Otáčkoměr
Ukazuje otáčky motoru (počet otáček za minutu)
Rychloměr
Venkovní teplota
Zobrazuje venkovní teplotu v rozsahu od - 40 °C do 50 °C.
Hodiny (S.113)
Multiinformační displej
Ukazuje řidiči různé údaje týkající se vozidla ( S.122)
Zobrazuje výstražná hlášení, pokud dojde k poruše (S.572)
Zobrazení celkového a denního počítadla kilometrů (S.113)
Indikátor zařa zené polohy (S.254)
Tlačítko přepn utí zobrazení (S.113)
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru
Přístroje a ukazatelé (4,2palcový displej)
Zobrazení na přístroji

1122-1. Přístrojová deska
COROLLA HV_TMUK_EE_CZ
■Otáčky motoru
U hybridních vozidel jsou otáčky motoru
přesně řízeny, aby se tím snížila spotře-
ba paliva a emise výf ukových plynů, atd. V některých okamžicích se zobrazené
otáčky motoru mohou lišit, i když jsou
ovládání vozidla a jízdní podmínky stejné.
■Zobrazení venkovní teploty
●V následujících situ acích nemusí být
zobrazena správná venkovní teplota, nebo změna zobrazení může trvat
déle než normálně:
• Při zastavení nebo jízdě nízkou rych- lostí (méně než 25 km/h)
• Když se venkovní teplota náhle změní
(při vjezdu/výjezdu z garáže nebo tu- nelu atd.)
●Když se zobrazí "--" nebo "E", systém může mít poruchu. Zavezte vozidlo ke
kterémukoliv autor izovanému prodej-
ci nebo do servis u Toyota, nebo do kteréhokoliv spolehlivého servisu.
■Displej z teku tých krystalů
 S.123
VÝSTRAHA
■Informační displej při nízkých tep-
lotách
Nechte interiér vozidla ohřát před pou- žíváním informačního displeje z teku-
tých krystalů. Při extrémně nízkých
teplotách může moni tor informačního displeje reagovat pomaleji a změny
zobrazení mohou být opožděné.
Například, mezi přeřazením řidičem a zobrazením nového čísla převodové-
ho stupně na displeji bude prodleva.
Tato prodleva by mohla způsobit, že ři- dič znovu podřadí, což způsobí nad-
měrné brzdění motorem a eventuálně
nehodu, mající za následek smrt nebo zranění.
UPOZORNĚNÍ
■Abyste zabránili poškození moto-ru a jeho součástí
●Nenechávejte ruč ičku otáčkoměru
dosáhnout červené oblasti, která signalizuje maximální otáčky motoru.
●Motor se může přehřívat, pokud je
ukazatel teploty chladicí kapaliny v červené oblasti (H). V tom případě
ihned vozidlo zastavte na bezpeč-
ném místě a až m otor úplně vychlad- ne, zkontrolujte ho. ( S.618)

113
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
COROLLA HV_TMUK_EE_CZ

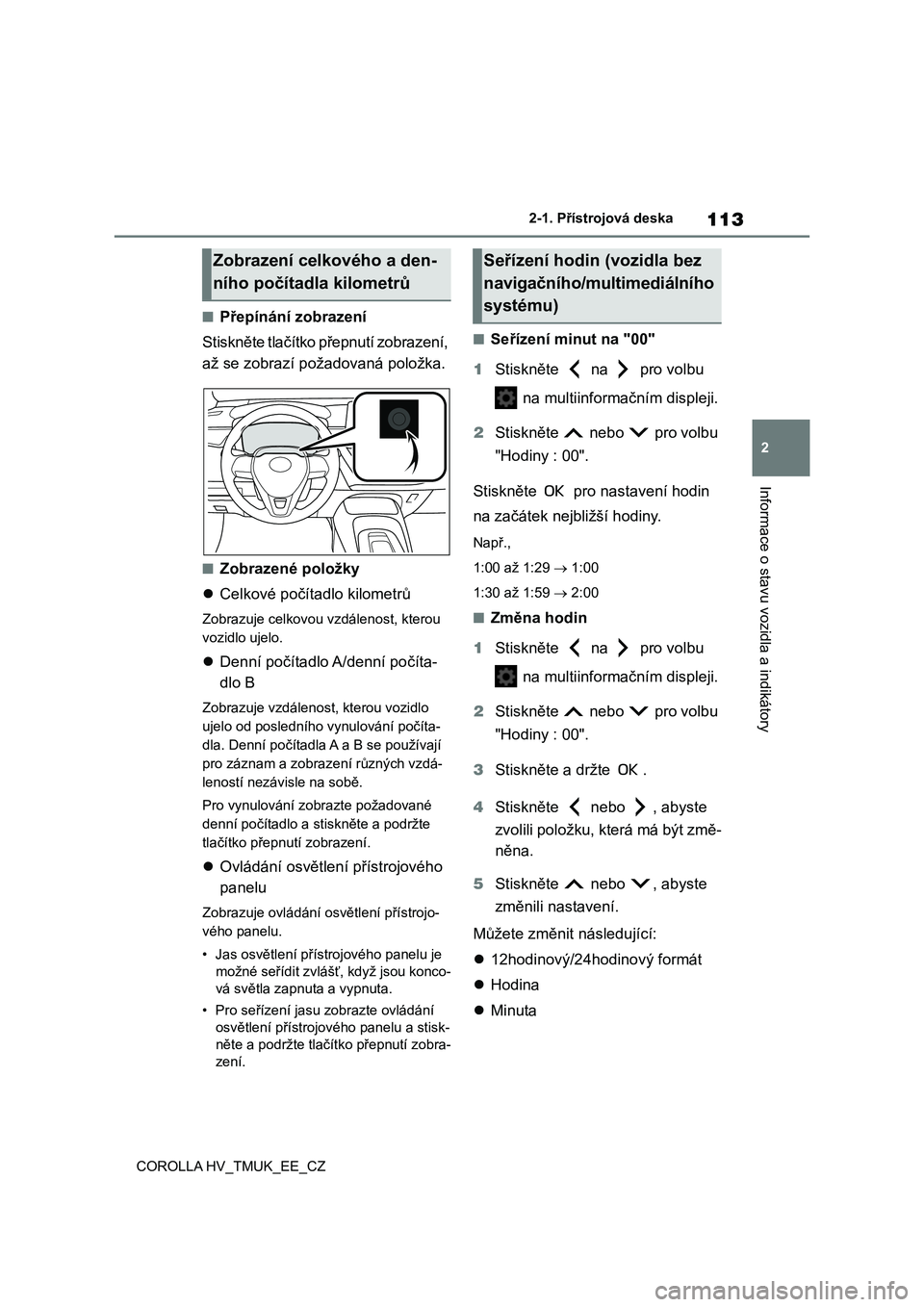

■Přepínání zobrazení
Stiskněte tlačítko přepnutí zobrazení,
až se zobrazí pož adovaná položka.
■Zobrazené položky
 Celkové počítadlo kilometrů
Zobrazuje celkovou vzdálenost, kterou
vozidlo ujelo.
 Denní počítadlo A/denní počíta-
dlo B
Zobrazuje vzdálenost, kterou vozidlo
ujelo od posledního vynulování počíta-
dla. Denní počítadla A a B se používají
pro záznam a zobrazení různých vzdá-
leností nezávisle na sobě.
Pro vynulování zobrazte požadované
denní počítadlo a st iskněte a podržte
tlačítko přepnutí zobrazení.
 Ovládání osvětlení přístrojového
panelu
Zobrazuje ovládání osvětlení přístrojo-
vého panelu.
• Jas osvětlení přístrojového panelu je
možné seřídit zvlášť, když jsou konco-
vá světla zapnuta a vypnuta.
• Pro seřízení jasu zobrazte ovládání
osvětlení přístrojového panelu a stisk-
něte a podržte tlačítko přepnutí zobra-
zení.
■Seřízení minut na "00"
1 Stiskněte na pro volbu
na multiinforma čním displeji.
2 Stiskněte nebo pro volbu
"Hodiny : 00".
Stiskněte pro nastavení hodin
na začátek nejbližší hodiny.
Např.,
1:00 až 1:29  1:00
1:30 až 1:59  2:00
■Změna hodin
1 Stiskněte na pro volbu
na multiinforma čním displeji.
2 Stiskněte nebo pro volbu
"Hodiny : 00".
3 Stiskněte a držte .
4 Stiskněte nebo , abyste
zvolili položku, která má být změ-
něna.
5 Stiskněte nebo , abyste
změnili nastavení.
Můžete změnit následující:
 12hodinový/24hodinový formát
 Hodina
 Minuta
Zobrazení celkového a den-
ního počítadla kilometrů
Seřízení hodin (vozidla bez
navigačního/multimediálního
systému)

1142-1. Přístrojová deska
COROLLA HV_TMUK_EE_CZ
■Seřízení hodin
Hodiny na následujících místech
mohou být seřízeny na obrazovce
audiosystému.
Multiinformační displej
Obrazovka audiosystému
■Nastavení hodin tak, aby byly
seřízeny automaticky pomocí
GPS
1Stiskněte tlačítko "MENU".
2Zvolte "Nastavení" na obrazovce
"Nabídka".
3Zvolte "Obecné" na obrazovce
"Nastavení".
4Zvolte "Hodiny".
5Zvolte "Automatické seřízení po-
mocí GPS", abyste ho zapnuli.
■Manuální seřízení hodin
1Stiskněte tlačítko "MENU".
2Zvolte "Nastavení" na obrazovce
"Nabídka".
3Zvolte "Obecné" na obrazovce
"Nastavení".
4Zvolte "Hodiny".
5Zvolte "Automatické nastavení
podle GPS", abyste ho vypnuli.
6Seřiďte zobrazený čas.
Hodina: Zvolte "-" nebo "+" u "Ho-
diny", abyste nastavili hodinu.
Minuta: Zvolte "-" nebo "+" u "Mi-
nuty", abyste nastavili minutu.
":00": Zvolte pro nastavení hodin
na začátek nejbližší hodiny.
Např.,
1:00 až 1:29  1:00
1:30 až 1:59  2:00
Seřízení hodin (vozidla s na-
vigačním/multimediálním
systémem)

115
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
COROLLA HV_TMUK_EE_CZ
■Nastavení časového pásma
1 Stiskněte tlačítko "MENU".
2 Zvolte "Nastavení" na obrazovce
"Nabídka".
3 Zvolte "Obecné" na obrazovce
"Nastavení".
4 Zvolte "Hodiny".
5 Zvolte "Časové pásmo".
Zvolte požadované časové pásmo.
■Nastavení letního času
1 Stiskněte tlačítko "MENU".
2 Zvolte "Nastavení" na obrazovce
"Nabídka".
3 Zvolte "Obecné" na obrazovce
"Nastavení".
4 Zvolte "Hodiny".
5 Zvolte "Letní čas" a pak zapnout/
vypnout.
■Přepnutí hodin mezi 12hodino-
vým/24hodinovým formátem
1 Stiskněte tlačítko "MENU".
2 Zvolte "Nastavení" na obrazovce
"Nabídka".
3 Zvolte "Obecné" na obrazovce
"Nastavení".
4 Zvolte "Hodiny".
5 Zvolte "24hodinový formát času"
a pak zapnout/vypnout.
Když je funkce nastavena na vypnuto,
hodiny zobrazí 12hodinový formát času.
■Obrazovka nastavení hodin (vozi- dla s navigačním/multimediálním
systémem)
Pokud se zobrazí "Ho diny : 00", když je
zvoleno na multiinformačním disple-
ji, systém může mít poruchu. Nechte
vozidlo prohlédnout kterýmkoliv autori- zovaným prodejcem nebo servisem
Toyota, nebo kterým koliv spolehlivým
servisem.

1162-1. Přístrojová deska
COROLLA HV_TMUK_EE_CZ

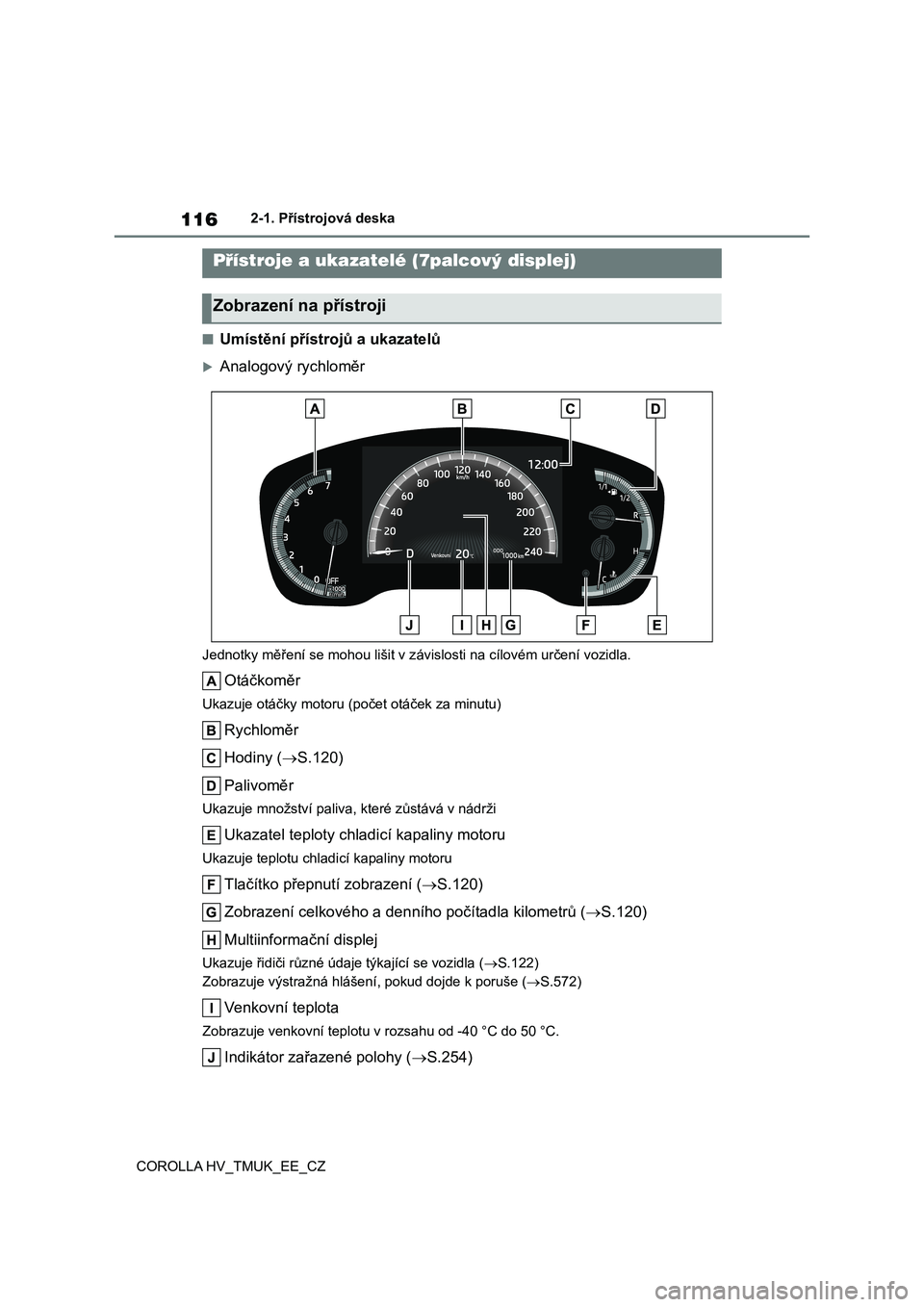

■Umístění přístro jů a ukazatelů
Analogový rychloměr
Jednotky měření se mohou lišit v závislosti na cílovém určení vozidla.
Otáčkoměr
Ukazuje otáčky motoru (počet otáček za minutu)
Rychloměr
Hodiny ( S.120)
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru
Tlačítko přepn utí zobrazení (S.120)
Zobrazení celkového a denní ho počítadla kilometrů (S.120)
Multiinformační displej
Ukazuje řidiči různé údaje týkající se vozidla ( S.122)
Zobrazuje výstražná hlášení, pokud dojde k poruše (S.572)
Venkovní teplota
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 50 °C.
Indikátor zařazené polohy (S.254)
Přístroje a ukazatelé (7palcový displej)
Zobrazení na přístroji

117
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
COROLLA HV_TMUK_EE_CZ
Digitální rychloměr
Jednotky měření se mohou lišit v z ávislosti na cílovém určení vozidla.
Otáčkoměr
Ukazuje otáčky motoru (počet otáček za minutu)
Rychloměr
Hodiny ( S.120)
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru
Tlačítko přepn utí zobrazení (S.120)
Zobrazení celkového a denní ho počítadla kilometrů (S.120)
Multiinformační displej
Ukazuje řidiči různé údaje týkající se vozidla ( S.122)
Zobrazuje výstražná hlášení, pokud dojde k poruše (S.572)
Venkovní teplota
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 50 °C.
Indikátor zařazené polohy (S.254)

1182-1. Přístrojová deska
COROLLA HV_TMUK_EE_CZ
Digitální+ rychloměr (je-li ve výbavě)
Jednotky měření se mohou lišit v z ávislosti na cílovém určení vozidla.
Otáčkoměr
Ukazuje otáčky motoru (počet otáček za minutu)
Rychloměr
Hodiny ( S.120)
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru
Tlačítko přepn utí zobrazení (S.120)
Venkovní teplota
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 50 °C.
Zobrazení celkového a denního počítadla kilometrů (S.120)
Multiinformační displej
Ukazuje řidiči různé údaje týkající se vozidla ( S.122)
Zobrazuje výstražná hlášení, pokud dojde k poruše (S.572)
Indikátor zařazené polohy (S.254)
