2020 TOYOTA RAV4 Bruksanvisningar (in Swedish)

41
1
1-2. Barn och säkerhet
Trygghet och säkerhet
OM42D32SE
VARNING
■När du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid montera
en bilbarnstol i baksätet. Om du mon-
terar en bilbarnstol i framsätet ska du
kontrollera att den manuella i-/urkopp-
lingskontakten till krockkudden är i
läge ”OFF”.
Om krockkuddens manuella i-/urkopp-
lingssystem är i läge ON kan den häf-
tiga kraften när en krockkudde utlöses
orsaka svåra skador eller även dödsfall.
■Om en bilbarnsto l inte är monte-
rad på framsätespassagerarens
plats
Kontrollera att den manuella i-/urkopp-
lingskontakten är inställd på ”ON”.
Om det får vara kva r i avstängt läge
utlöses eventuellt inte krockkudden
om en olycka skulle inträffa vilket kan
leda till en allvarlig skada eller även
dödsfall.
Åka med barn i bilen
Observera följande säkerhets-
anvisningar om det finns barn i
bilen.
Använd ett barnsäkerhetssys-
tem som är lämpligt för barnet
tills barnet är så stort att
han/hon kan använda bilens
reguljära säkerhetsbälte.
 Det rekommenderas att barn
sitter i baksäte t för att undvika
oavsiktlig kontakt med väx-
elspaken, vindrutetorkarens
reglage etc.
 Använd barnlåset på bakdör-
rarna eller låsknappen till
fönstren för att undvika att
barn öppnar dörren under färd
eller öppnar/stänger elmanöv-
rerade fönster oavsiktligt.
(→ sid. 124, 167)
 Låt inte små barn använda
utrustning som de kan fastna i
eller klämma sig i, t.ex. elföns-
terhissar, motorhuv, baklucka,
säten, etc.
OM42D32SE.book Page 41 Tuesd ay, September 22, 2020 10:04 AM

421-2. Barn och säkerhet
OM42D32SE
Kom ihåg: sid. 44
När du använder en bilbarnstol:
sid. 45
Lämpliga placeringar av bilbarnstol:
sid. 48
Bilbarnstol, monteringsmetod:
sid. 53
• Montering med säkerhetsbälte: sid. 54
• Montering med lägre ISOFIX-
VARNING
■Om det finns s måbarn i bilen
Låt aldrig barn vistas i bilen utan upp-
sikt. Låt dem heller aldrig ta hand om
eller använda bilnyckeln.
Barn kan starta motorn eller flytta väx-
elspaken till friläge. Det finns även
risk för att barn kan skada sig själva
genom att leka m ed sidofönster,
panoramaglastak (i förekommande
fall) eller andra funktioner i bilen.
Dessutom kan barn råka ut för livsfar-
liga skador om kupén blir extremt
varm eller kall.
Bilbarnstolar
Innan en bilbarnstol monteras i
bilen finns säkerhetsåtgärder
som måste observeras, olika
typer av bilbarnstolar samt
monteringsmetoder etc,
beskrivna i denna manual.
 Bilbarnstol ska användas när
ett barn som inte är tillräckligt
stort att använda bilens säker-
hetsbälte åker i bilen. För bar-
nets säkerhet ska du alltid
montera bilbarnstolen i baksä-
tet. Följ metoden för montering
i anvisningarna som med-
följde bilbarnstolen.
 Användning av en originalbil-
barnstol från Toyota rekom-
menderas eftersom en sådan
kan tryggt användas i den här
bilen. Originalbilbarnstolar från
Toyota är speciellt tillverkade
för Toyotabilar. De kan köpas
hos en Toyota-återförsäljare.
Innehållsförteckning
OM42D32SE.book Page 42 Tuesd ay, September 22, 2020 10:04 AM

43
1
1-2. Barn och säkerhet
Trygghet och säkerhet
OM42D32SE
fäste sid. 56
• Använda fäste med övre rem: sid. 57
Skillnaden på en bakåtvänd bilbarn-
stol och en framåtvänd bilbarnstol
vid krock är att i en bakåtvänd bil-
barnstol sprids krockkraften på en
stor yta: hela ryggen, nacken och
bakhuvudet och hela paketet brom-
sas effektivt av stolens ryggstöd.
Upp till 4 års ålder bör barn sitta i en
bakåtvänd bilbarnstol.
■Stora krafter på nacken
 I den framåtvända bilbarnstolen
är det endast bältena som brom-
sar barnets kropp. Inget kommer
att bromsa huv udet förutom
nacken som likt ett rep får för-
söka fånga huvudet. Givetvis blir
krafterna på nacken stora, i prov
liknande det som visas ovan kan
man mäta cirka 50 kg dragkraft i
halsen när man använder en
bakåtvänd bilbarnstol och cirka
300–320 kg dragkraft i halsen
när man istället använder en
framåtvänd bilbarnstol.
 Barn är inte små miniatyrer av
vuxna. På en vuxen människa
med vikten 70–75 kg är huvudets
vikt cirka 6 % av kroppsvikten
eller cirka 4,5–4,6 kg. För ett barn
som är drygt året är huvudet nor-
malt drygt 25 % av kroppsvikten.
 Små barn åker säkrast i bak-
åtvända bilbarnstolar. Vår
rekommendation är att barn ska sitta bakåtvänt till cirka fyra års
ålder eller så länge det är möjligt.
Placeringen av bilbarnstol i främre
eller bakre passagerarsätet är lik-
värdig ur krocks äkerhetssynpunkt.
Däremot medger fr amsätet oftast
större benutrymme , vilket gör att
barn kan åka bakåtvänt högre upp i
åldern. Därför ska vi så långt som
möjligt tillgodose fö räldrarnas krav
på tillgänglighet till såväl främre
som bakre passagerarsätena.
 Vi har ett ansvar att informera
om faran med att placera barn i
babyskydd, bakåtvänd bilbarn-
stol, framåt vänd bältesstol eller
bälteskudde på en plats utrustad
med en icke avstängd passage-
rarkrockkudde.
 Vi har en aktiv roll för att all hante-
ring med avstäng-ning av krock-
kudden ska ske på ett så säkert
sätt att riskerna för felanvändning
av systemet minimeras.
■Övrig information om krockkudde
Barn som är kortare än 140 cm
ska inte sitta på en plats utrustad
med en icke avstängd passage-
rarkrockkudde.
 Sidokrockkudde utgör ingen fara
för barn i bakåtvänd bilbarnstol.
De flesta framåtvända bilbarnsto-
lar hjälper till att hålla barnet i
upprätt åkställning vilket gör att
krockkuddar kan ge avsedd
skyddseffekt.
Varför bakåtvänt?
OM42D32SE.book Page 43 Tuesd ay, September 22, 2020 10:04 AM

441-2. Barn och säkerhet
OM42D32SE
■Krockkudde och barn
Krockkudde och barn i bil kan
vara en livsfarlig kombination.
Barn i barnstol, framåtvänd eller
bakåtvänd, får inte placeras i
främre passagerarsätet om plat-
sen är utrustad med krockkudde.
Passagerarplatsens krockkudde
är dimensionerad att skydda per-
soner med en längd av minst 140
cm. För passagerare under den
längden kan en utlösande krock-
kudde under vissa omständig-
heter orsaka livshotande skador.
För att passagerare under 140
cm ska kunna sitta i främre pas-
sagerarsätet krävs att krockkud-
den är urkopplad.
 Prioritera och o bservera såväl
varningarna som lagar och för-
ordningar beträffande bilbarnsto-
lar.
 Använd en bilbarnstol tills barnet
är så stort att det kan använda
bilens reguljära säkerhetsbälte.
 Välj en bilbarnstol som är anpas-
sad efter barnets ålder och stor-
lek.
 Observera att inte alla bilbarn-
stolar passar till alla bilar.
Kontrollera att bilbarnstolen pas-
sar in på bilens sittplatser innan
du använder eller köper en bil-
barnstol. ( →sid. 48)
Kom ihåg
VARNING
■När barn åker i bilen
Följ följande säke rhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
●För effektivt skydd mot bilolyckor
och häftiga inbromsningar måste
barn alltid sitta fastspända med
antingen bälte eller barnstol som är
korrekt installerad. Följ anvisning-
arna som medföljer bilbarnstolen.
Allmänna instruktioner finns i denna
handbok.
●Toyota framhålle r med skärpa vik-
ten av att barn allt id ska sitta i bil-
barnstolar som är lämpliga för
deras storlek och vikt om de är för
små för att använda bilens reguljära
säkerhetsbälten. Olycksstatistiken
visar att barn som sitter rätt fast-
spända i baksätet är säkrare än om
de sitter i framsätet.
●Att hålla ett barn i armarna ger inget
skydd som kan jä mföras med en
bilbarnstol. Vid e n olycka kan bar-
net slungas mot vindrutan eller
klämmas mellan den som håller
barnet och kupéinteriören.
■Hantera bilbarnstolen
Om bilbarnstolen inte är säkert för-
ankrad kan barnet e ller andra passa-
gerare skadas svårt och i värsta fall
dödas vid en plötslig inbromsning,
tvär sväng eller en olycka.
●Om bilen skulle få e n hårt stöt vid
en olycka eller liknande kan bilbarn-
stolen eventuellt få skador som inte
är direkt synliga. I s å fall får du inte
använda bilbarnstolen igen.
OM42D32SE.book Page 44 Tuesd ay, September 22, 2020 10:04 AM

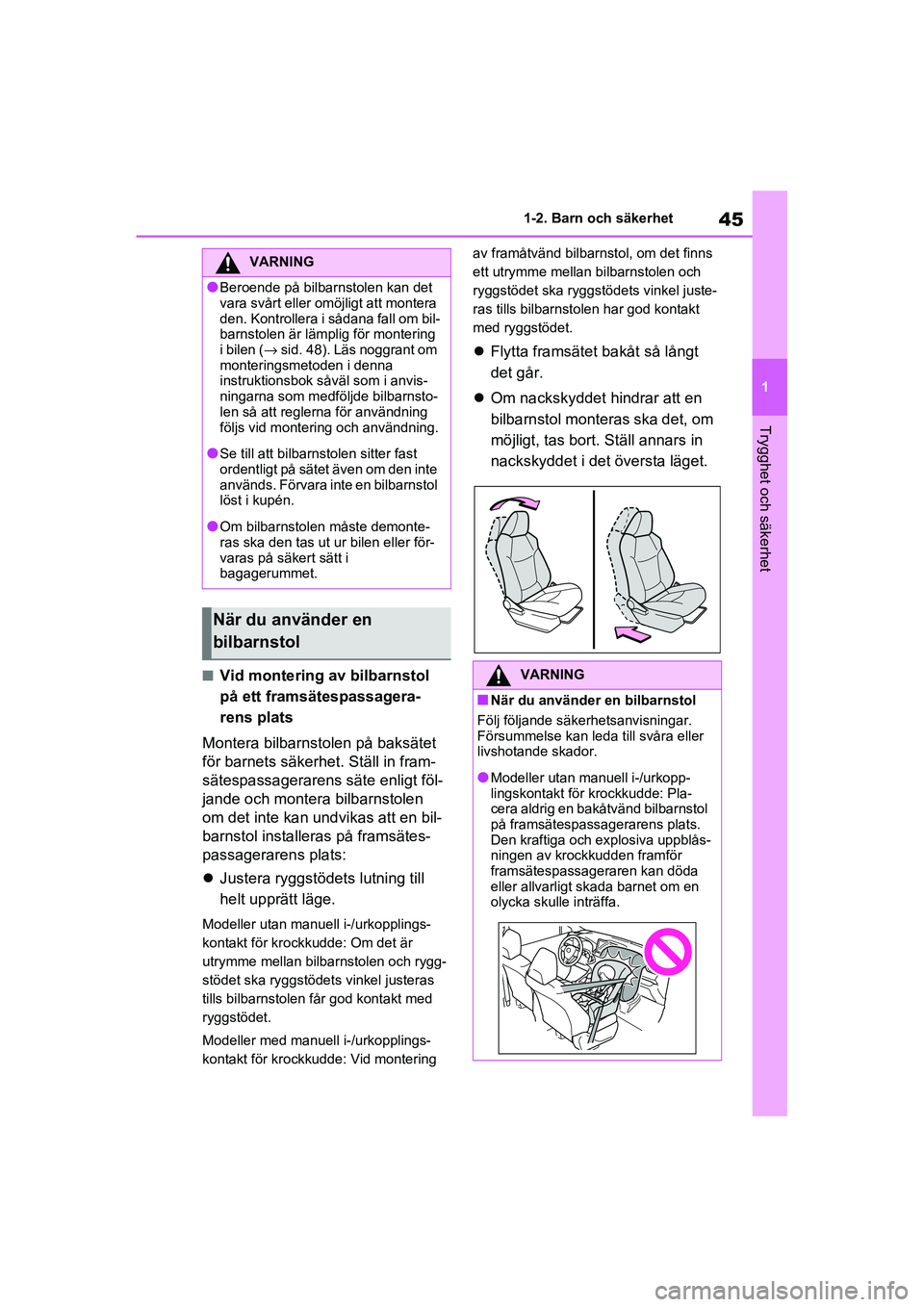

45
1
1-2. Barn och säkerhet
Trygghet och säkerhet
OM42D32SE
■Vid montering av bilbarnstol
på ett framsätespassagera-
rens plats
Montera bilbarnstolen på baksätet
för barnets säkerhet. Ställ in fram-
sätespassagerarens säte enligt föl-
jande och montera bilbarnstolen
om det inte kan undvikas att en bil-
barnstol installeras på framsätes-
passagerarens plats:
 Justera ryggstöd ets lutning till
helt upprätt läge.
Modeller utan manuell i-/urkopplings-
kontakt för kroc kkudde: Om det är
utrymme mellan bilbarnstolen och rygg-
stödet ska ryggstödets vinkel justeras
tills bilbarnstolen får god kontakt med
ryggstödet.
Modeller med manuell i-/urkopplings-
kontakt för krockkudde: Vid montering av framåtvänd bilbarnstol, om det finns
ett utrymme mellan bilbarnstolen och
ryggstödet ska ryggst
ödets vinkel juste-
ras tills bilbarnstole n har god kontakt
med ryggstödet.
 Flytta framsätet bakåt så långt
det går.
 Om nackskyddet hindrar att en
bilbarnstol monteras ska det, om
möjligt, tas bort. S täll annars in
nackskyddet i det översta läget.
VARNING
●Beroende på bilbar nstolen kan det
vara svårt eller omöjligt att montera
den. Kontrollera i sådana fall om bil-
barnstolen är lämplig för montering
i bilen ( →sid. 48). Läs noggrant om
monteringsmetoden i denna
instruktionsbok såväl som i anvis-
ningarna som medfö ljde bilbarnsto-
len så att reglerna för användning
följs vid montering och användning.
●Se till att bilbarnstolen sitter fast
ordentligt på sätet även om den inte
används. Förvara inte en bilbarnstol
löst i kupén.
●Om bilbarnstolen måste demonte-
ras ska den tas ut ur bilen eller för-
varas på säkert sätt i
bagagerummet.
När du använder en
bilbarnstol
VARNING
■När du använder en bilbarnstol
Följ följande säke rhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
●Modeller utan manuell i-/urkopp-
lingskontakt för krockkudde: Pla-
cera aldrig en bakåtvänd bilbarnstol
på framsätespassagerarens plats.
Den kraftiga och explosiva uppblås-
ningen av krockkudden framför
framsätespassageraren kan döda
eller allvarligt skada barnet om en
olycka skulle inträffa.
OM42D32SE.book Page 45 Tuesd ay, September 22, 2020 10:04 AM

461-2. Barn och säkerhet
OM42D32SE
VARNING
●Modeller med manuell i-/urkopp-
lingskontakt för krockkudde:
Använd aldrig en bakåtvänd bil-
barnstol i framsätet om den manu-
ella i-/urkopplingskontakten till
framsätespassagerarens krock-
kudde är på. ( →sid. 40)
Den kraftiga och explosiva uppblås-
ningen av krockkudden framför
framsätespassageraren kan döda
eller allvarligt skada barnet om en
olycka skulle inträffa.
●En eller flera dekaler, som är place-
rad(e) på solskyddet till passagerar-
platsen, indikerar att det är
förbjudet att förankra en bakåtvänd
bilbarnstol på framsätespassagera-
rens plats.
Närmare information om deka-
len/dekalerna på so lskyddet visas i
bilden nedan.
OM42D32SE.book Page 46 Tuesd ay, September 22, 2020 10:04 AM

47
1
1-2. Barn och säkerhet
Trygghet och säkerhet
OM42D32SE
VARNING
VARNING
●Endast om det är absolut oundvik-
ligt kan en framåtvänd bilbarnstol
placeras på framsätet. När du
använder en framåtvänd bilbarn-
stol på framsätes
passagerarplatsen
ska du alltid skjut a sätet så långt
bakåt som möjligt. Svåra eller livs-
hotande skador kan annars uppstå
om krockkuddarna skulle utlösas
(blåsas upp).
●Låt inte ett barn luta huvudet eller
någon annan kroppsdel mot fram-
dörren eller mot den del av stolen,
främre eller bakre stolpen eller
takets sidolist varifrån sidokrock-
kuddar och sidokrockgardiner utlö-
ses även om han/hon sitter i en
bilbarnstol. Sidokrockkuddar och
sidokrockgardiner blåses upp med
våldsam kraft och kan orsaka bar-
net svåra eller livshotande skador.
●När en bälteskudde har monterats
ska du alltid kontrollera att axelrem-
men sitter tvärs över barnets axel.
Säkerhetsbältet får inte ligga mot
halsen, men det får inte heller sitta
så att det kan glida ned från axeln.
OM42D32SE.book Page 47 Tuesd ay, September 22, 2020 10:04 AM

481-2. Barn och säkerhet
OM42D32SE
■Lämpliga placeringar av bil-
barnstol för respektive sittplats
Lämpligheten för bilbarnstolar på
respektive sittplats ( →sid. 49), den
typ av bilbarnstol som kan användas
och möjliga sittplatser för montering
visas med symboler . En bilbarnstol
som rekommenderas som lämplig
för ditt barn kan även väljas.
Se annars [Rekommenderade bil-
barnstolar och lämplighetstabell]
beträffande rekommenderade bil-
barnstolar. ( →sid. 52)
Kontrollera den valda bilbarnstolen
tillsammans med följande [Innan du
bekräftar lämpligheten av respek-
tive sittplats för bilbarnstolar].
■Innan du bekräftar lämplig-
heten av respektive sittplats
för bilbarnstol
1 Kontrollera standarder för bil-
barnstolar.
Använd en bilbarnstol som upp-
fyller UN(ECE) R44
*1 eller
UN(ECE) R129
*1, 2.
Följande godkännandemärke
visas på bilbarns tolar som följer
standarden.
Kontrollera att ett godkännande-
märke finns på bilbarnstolen.
Exempel på standardnummer som
visas
Godkännandemärket UN(ECE)
R44
*3
Viktklassen för barnet som är
avsett för godkännandemärket
UN(ECE) R44 indikeras.
Godkännandemärket UN(ECE)
R129
*3
Klassen som baseras på bar-
nets längd, såväl som vikten för
ett godkännandemärke enligt
VARNING
●Använd bilbarnstol som är lämplig
för barnets ålder och storlek, och
montera den på baksätet.
●Om förarstolen hindrar att en bil-
barnstol förankras ordentligt ska bil-
barnstolen placera s på baksätets
högra sida.
●Justera framsätet så att det inte hin-
drar att bilbarnstolen installeras på
rätt sätt.
Lämpliga placeringar av bil-
barnstol för respektive plats
A
B
OM42D32SE.book Page 48 Tuesd ay, September 22, 2020 10:04 AM
