2020 TOYOTA RAV4 Bruksanvisningar (in Swedish)

49
1
1-2. Barn och säkerhet
Trygghet och säkerhet
OM42D32SE
UN (ECE) R129 visas.
2 Kontrollera bilbar nstolens kate-
gori.
Kontrollera godkännandemär-
ket på bilbarnstolen för vilka av
följande kategorier bilbarnsto-
len är lämplig.
Läs instruktionerna som med-
följde bilbarnstolen om du är
osäker, eller kont akta återförsäl-
jaren av bilbarnstolen.
• ”universal”
• ”semiuniversal”
• ”begränsad”
• ”fordonsspecifik”
*1: UN(ECE) R44 och UN(ECE) R129 är FN:s reglemente för bilbarnstolar.
*2: Bilbarnstolarna som nämns i tabel-len finns eventuellt inte utanför EU-
området.
*3: Märket som visas kan variera bero-
ende på produkten.
■Lämplighet av respektive sitt-
plats för bilbarnstolar
*1, 2, 3*4
*2, 3
*2, 3
*2, 3
Lämplig för bilbarnstol i katego-
rin ”universal” som fästs med
säkerhetsbälte.
Lämplig för bilbarnstolar som
anges i tabellen för rekommen-
derade bilbarnstolar och lämp-
lighet (→ sid. 52)
Lämplig för i-Size- och ISOFIX-
bilbarnstolar.
OM42D32SE.book Page 49 Tuesd ay, September 22, 2020 10:04 AM

501-2. Barn och säkerhet
OM42D32SE
*1: Flytta framsätet bakåt så långt det går. Om passagerarsä tet är försett
med funktion för höjdinställning ska
det höjas till de t översta läget.
*2: Justera ryggstödets lutning till helt
upprätt läge. Vid montering av fram-
åtvänd bilbarnstol, om det finns ett
utrymme mellan bilbarnstolen och
ryggstödet ska ryggs tödets vinkel jus-
teras tills bilbarnstolen har god kontakt med ryggstödet.
*3: Om nackskyddet hindrar bilbarnsto-
len ska det tas bort om det är möjligt.
Ställ annars in nackskyddet i det
översta läget.
*4: Modeller utan manuell i-/urkopp- lingskontakt för krockkudde: Använd
endast framåtvänd bilbarnstol.
Modeller med manuell i-/urkopplings-
kontakt för krockkudde: Använd bara
framåtvänd bilbarns tol på framsätet
när den manuella i-/urkopplingskon-
takten till kro ckkudden är ON.
■Detaljerad information om m ontering av bilbarnstolar
Inkluderar en fästpunkt med
övre rem.
Modeller utan manuell i-/urkopp-
lingskontakt för krockkudde: Pla-
cera aldrig en bakåtvänd
bilbarnstol på framsätespassa-
gerarens plats.
Modeller med manuell i-/urkopp-
lingskontakt fö r krockkudde:
Använd aldrig en bakåtvänd bil-
barnstol i framsätet om den
manuella i-/urkopplingskontak-
ten till framsätespassagerarens
krockkudde är på.
Stolens placering
Sittplatsens nummer
Utan
manuell
i-/urkopp- lingskon- takt för
krockkuddeMed manuell
i-/urkopplingskontakt för krockkudde
Manuell i-/urkoppling av krockkudde
ONOFF
Sittplatsen
lämplig för
universal med
säkerhetsbälte
(Ja/Nej)
Ja
Endast
framåtvändJa
Endast
framåtvänd
JaJaJaJa
Sittplats för
i-Size (Ja/Nej)NejNejNejJaNejJa
OM42D32SE.book Page 50 Tuesd ay, September 22, 2020 10:04 AM

51
1
1-2. Barn och säkerhet
Trygghet och säkerhet
OM42D32SE
ISOFIX-systemen är uppdelade i olika ”fästen”. Bilbarnstolen ka
n användas
på sittplatserna för ”fäste,” som nämns i tabellen ovan. Se följande tabell
beträffande typ av ”fäste”.
Om din bilbarnstol inte har en typ av ”fäste” (eller om du inte hittar informa-
tion i tabellen nedan), se ”fordonslistan” för din bilbarnstol för uppgifter om
lämplighet, eller kontakta lev erantören av din bilbarnstol.
Sittplats som är
lämplig för lig-
gande monte-
ring (L1/L2/Nej)
NejNejNejNejNejNej
Lämplig för
bakåtvänd
montering
(R1/R2X/R2/R3
/Nej)
NejNejNejR1, R2X,
R2, R3NejR1, R2X, R2, R3
Lämplig för
framåtvänd
montering
(F2X/F2/F3/Nej)
NejNejNejF2X, F2, F3NejF2X, F2, F3
Lämplig för bäl-
teskudde
(B2/B3/Nej)
NejNejNejB2, B3NejB2, B3
FästeBeskrivning
F3Framåtvänd bilbarnstol med full höjd
F2Framåtvända bilbarnsto lar med reducerad höjd
F2XFramåtvända bilbarnstolar med reducerad höjd
R3Bakåtvända bilbarnstolar i standardstorlek
R2Bakåtvända bilbarnstolar med reducerad storlek
R2XBakåtvända bilbarnstolar med reducerad storlek
R1Bakåtvänt babyskydd
L1Vänstervänt liggande babyskydd
Stolens placering
Sittplatsens
nummer
Utan
manuell
i-/urkopp- lingskon- takt för
krockkuddeMed manuell
i-/urkopplingskontakt för krockkudde
Manuell i-/urkoppling av krockkudde
ONOFF
OM42D32SE.book Page 51 Tuesd ay, September 22, 2020 10:04 AM

521-2. Barn och säkerhet
OM42D32SE
■Rekommenderade bilbarnstolar och lämplighetstabell
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-området.
L2Högervänt liggande babyskydd
B2Bälteskudde
B3Bälteskudde
Viktklasser
Rekommen- derade bil-barnstolar
Stolens placering
Utan manu-
ell i-/urkopp- lingskontakt för krock- kudde
Med manuell
i-/urkopplings- kontakt för
krockkudde
Manuell
i-/urkoppling av krockkudde
ONOFF
0, 0+
Upp till 13 kg
(28 lb.)
G0+, BABY
SAFE PLUS
(Ja/Nej)
NejNejJaJaJaJa
G0+ BABY
SAFE PLUS
med SEAT
BELT FIXA-
TION,
BASE
PLAT-
FORM
(Ja/Nej)
NejNejJaJaJaJa
I
9 till 18 kg
TOYOTA
DUO PLUS
(Ja/Nej)Ja
Endast med bälteJa
Endast med
bälteJa
Endast med
bälte
Ja
Ja
Endas t med
bälte
Ja
II, III
15 till 36 kg
KIDFIX XP
SICT
(Ja/Nej)Ja
Endast med bälteJa
Endast med
bälteJa
Endast med
bälte
JaNejJa
MAXI PLUS
(Ja/Nej)Ja
Endast med bälteJa
Endast med
bälteJa
Endast med
bälte
JaNejJa
FästeBeskrivning
OM42D32SE.book Page 52 Tuesd ay, September 22, 2020 10:04 AM

53
1
1-2. Barn och säkerhet
Trygghet och säkerhet
OM42D32SE
När vissa typer av bilbarnstolar
monteras i baksätet kan säkerhets-
bältena eventuellt inte användas på
rätt sätt på platserna bredvid bil-
barnstolen utan att de stör den,
eller påverkar säkerhetsbältenas
effektivitet. Se till att ditt sä
kerhets-
bälte sitter tätt över axeln och lågt
över höfterna. Om så inte är fallet,
eller om det stör bilbarnstolen ska
du flytta till en annan plats. Försum-
melse kan leda till svåra eller livs-
hotande skador.
 Om en bilbarnstol ska installeras
på baksätet ska framsätet juste-
ras så att det inte stör barnet
eller bilbarnstolen.
 Vid montering av bilbarnstol med
stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska
ryggstödet justeras bakåt tills det inte utgör e
tt hinder.
 Om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning
ska sätet flyttas framåt.
 Vid montering av bälteskudde,
om barnet sitter i helt upprätt
läge på bälteskudden ska rygg-
stödets vinkel justeras till det
mest bekväma läget. Och om
säkerhetsbältets axelfäste är
framför bilbarnstolens styrning
ska sätet flyttas framåt.
Kontrollera hur bilbarnstolen ska installeras i anvisningarna som medföljde
bilbarnstolen.
Bilbarnstol, monteringsmetod
OM42D32SE.book Page 53 Tuesd ay, September 22, 2020 10:04 AM

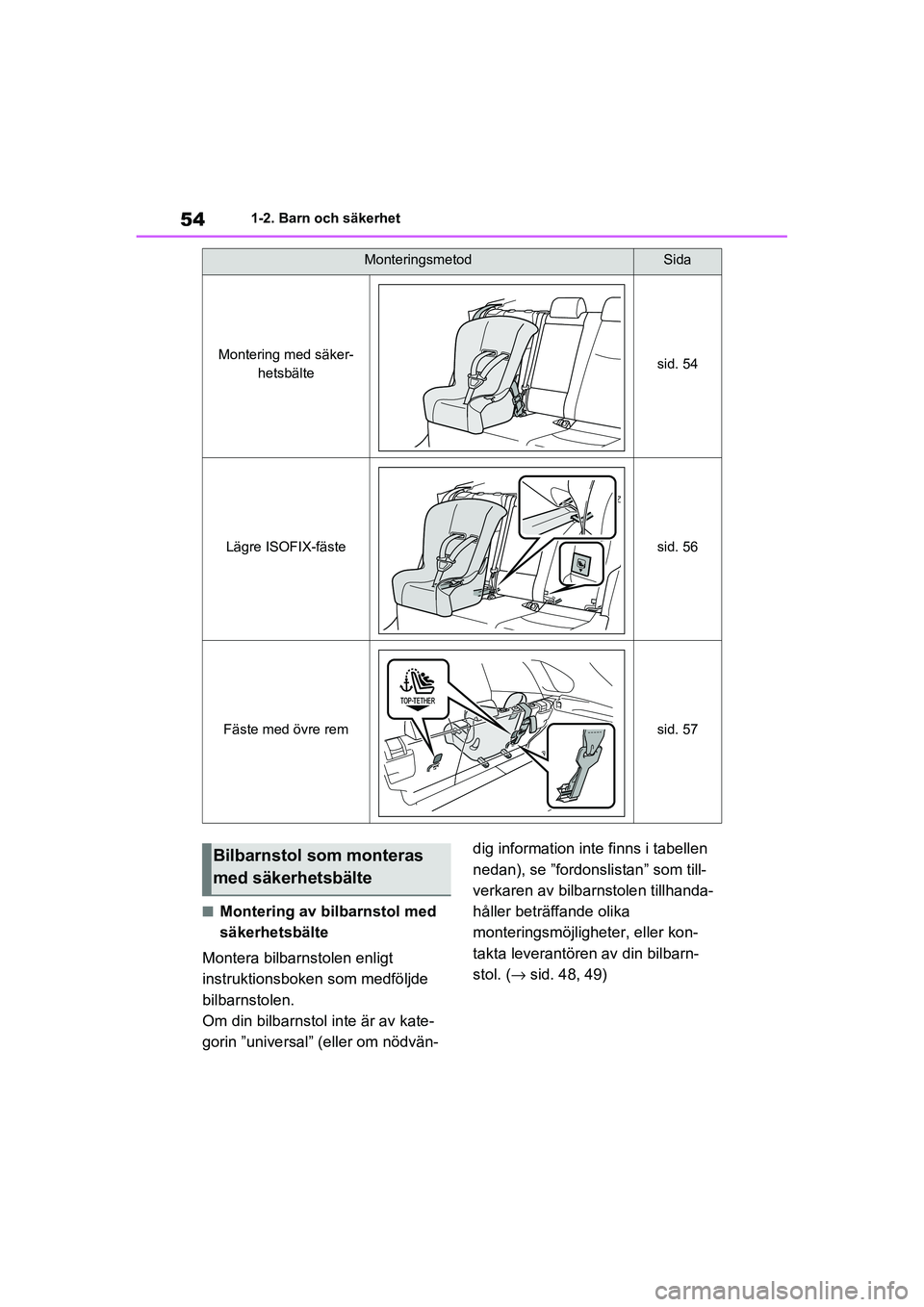

541-2. Barn och säkerhet
OM42D32SE
■Montering av bilbarnstol med
säkerhetsbälte
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen.
Om din bilbarnstol inte är av kate-
gorin ”universal” ( eller om nödvän- dig information inte finns i tabellen
nedan), se ”fordonslistan” som till-
verkaren av
bilbarnstolen tillhanda-
håller beträffande olika
monteringsmöjligheter, eller kon-
takta leverantören av din bilbarn-
stol. ( →sid. 48, 49)
MonteringsmetodSida
Montering med säker-
hetsbältesid. 54
Lägre ISOFIX-fästesid. 56
Fäste med övre remsid. 57
Bilbarnstol som monteras
med säkerhetsbälte
OM42D32SE.book Page 54 Tuesd ay, September 22, 2020 10:04 AM

55
1
1-2. Barn och säkerhet
Trygghet och säkerhet
OM42D32SE
1
Om det är oundvikligt att en bil-
barnstol placeras i framsätet, se
sid. 45 för anvisningar om juste-
ring av framsätespassagerarens
säte.
2 Justera ryggstödets lutning till
helt upprätt läge. Vid montering
av framåtvänd b ilbarnstol, om
det finns ett utr ymme mellan bil-
barnstolen och ryggstödet ska
ryggstödets vinkel justeras tills
bilbarnstolen har god kontakt
med ryggstödet.
3 Om nackskyddet hindrar att en
bilbarnstol monteras ska det,
om möjligt, tas bort. Ställ annars
in nackskyddet i det översta
läget. ( →sid. 150)
4 Dra säkerhetsbältet genom bil-
barnstolen och fäst låstungan i
låset. Kontrollera att bältet inte
är vridet. Fäst s äkerhetsbältet
på bilbarnstolen ordentligt enligt
anvisningarna som följde med
bilbarnstolen. 5
Om bilbarnstolen inte är försedd
med ett s.k. lock-off (en låsfunk-
tion till säkerhetsbältet) ska den
förankras med en låsklämma.
6 När bilbarnstole n är installerad
ska du dra den framåt och bakåt
för att vara säker på att den är
säkert monterad. ( →sid. 56)
■Ta bort en bilbarnstol som är
monterad med säkerhetsbälte
Tryck på bälteslåset och låt bältet
rulla upp sig.
När du trycker på bälteslåset kan bil-
barnstolen studsa up p på grund av att
sittdynan fjädrar tillbaka. Håll ner bil-
barnstolen medan du lossar bälteslå-
set.
Låt bältet långsamt återgå till upprullat
läge automatiskt.
■När du monterar en bilbarnstol
Du kan behöva en extra låsklämma för
att montera bilbarnstolen. Följ noga till-
verkarens anvisningar. Om din bilbarn-
stol saknar låsklämma kan en sådan
inhandlas hos en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvali-
fikationer och utrustning: Låsklämma för
bilbarnstol
(Artikelnr. 73119-22010)
OM42D32SE.book Page 55 Tuesd ay, September 22, 2020 10:04 AM

561-2. Barn och säkerhet
OM42D32SE
■Nedre ISOFIX-fästpunkter
(ISOFIX bilbarnstolar)
De yttre platserna i baksätet är för-
sedda med nedre fästpunkter. (Eti-
ketter som visar fästenas placering
finns anbringade på sätena.)
■Montering med nedre ISOFIX-
fäste (ISOFIX-bilbarnstolsys-
tem)
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen.
Om din bilbarnstol inte är av kate-
gorin ”universal” (eller om nödvän-
dig information inte finns i tabellen
nedan), se ”fordonslistan” som till-
verkaren av bilbarnstolen tillhanda-
håller beträffande olika
monteringsmöjligheter, eller kon-
takta leverantören av din bilbarn-
stol. ( →sid. 48, 49)
1 Justera ryggstödets lutning till
helt upprätt läge. Vid montering
av framåtvänd bilbarnstol, om
det finns ett utrymme mellan bil-
barnstolen och ryggstödet ska
ryggstödets vinkel justeras tills
bilbarnstolen har god kontakt
med ryggstödet.
VARNING
■När du monterar en bilbarnstol
Följ följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
●Låt inte barn leka med säkerhets-
bältet. Om bältet blir snott runt bar-
nets hals kan det orsaka strypning
eller andra allvarliga skador som
kan leda till dödsfall. Om detta
skulle ske och låsspännet inte kan
öppnas ska du klippa sönder bältet
med en sax.
●Försäkra dig om att bälte och
låstunga är låsta och att bältesrem-
men inte är vriden.
●Skaka bilbarnstolen på vänster och
höger sida, samt framåt och bakåt
för att kontrollera att den är säkert
monterad.
●När bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
●När en bälteskudde har monterats
ska du alltid kontrollera att axelrem-
men sitter tvärs över barnets axel.
Säkerhetsbältet får inte ligga mot
halsen, men det får inte heller sitta
så att det kan glida ned från axeln.
●Följ noga alla instruktioner som
lämnas av bilbarnstolens tillverkare.
Bilbarnstol som monteras
på ett nedre ISOFIX-fäste
OM42D32SE.book Page 56 Tuesd ay, September 22, 2020 10:04 AM
