2020 TOYOTA RAV4 Bruksanvisningar (in Swedish)

385
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
OM42D32SE
■Borttagning och montering av
torkarblad till
vindrutetorkare
1 Medan du håller i torkararmens
hakdel , lyft först upp på
förarsidan, därefter på passage-
rarsidan.
När du sätter tillbaka torkararmarna i
respektive ursprungsläge ska du först
sänka ned den på passagerarsidan och
därefter på förarsidan.
2Lyft upp ändstoppet med en
spårskruvmejsel som bilden
visar.
Täck skruvmejselns spets med en trasa
för att inte skada torkararmen.
OBSERVERA
■Undvik att systemet skadas
●Se till att inte vatten eller skräp
kommer in i luftintagsventilerna när
skyddet är borttaget.
●Hantera det borttagna filtret försiktigt
så att det inte sk adas. Om filtret är
skadat ska det byt as av en auktorise-
rad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer.
●Var noga med att sätta tillbaka filtret
och ventilen i respektive ursprungs-
lägen efter rengöring.
●Montera inget annat på luftintags-
ventilen än det särskilda filtret för
den här bilen, och använd inte bilen
utan att filtret har monterats.
■Om ”Underhåll krävs för hybrid-
batteriets kyldelar Se instruk-
tionsboken” visas på
informationsdisplayen
Om bilen körs kontinuerligt medan
varningsmeddelandet (som indikerar
att laddning/urlad dning av hybridbat-
teriet kan bli begr änsad) kan fel upp-
stå i hybridbatteriet. Om
varningsmeddelandet visas ska luftin-
tagsventilen rengöras omedelbart.
Torkargummi, byte
Använd följande metod vid
byte av respektive torkar-
gummi.
Vindrutetorkare
A
OM42D32SE.book Page 385 Tuesday, September 22, 2020 10:04 AM

3866-3. Arbeten du kan göra själv
OM42D32SE
3Skjut på torkarbladet för att ta
bort det från torkararmen.
Montering görs i omvänd ordningsföljd.
■Torkargummi, byte
1 Dra i torkargummit för att lossa
torkarbladets hake från ändstop-
pet, och dra ut torkargummit.
Ändstopp Hake
2 Ta bort de två metallplattorna
från det utdragna torkargummit
och sätt fast plattorna på det
nya torkargummit.
Se till att placeringen av hacken och
riktningen för metallbladen är samma
som på originalet.
3Installera torkargummit från
sidan utan ändstopp.
4 Säkra torkargummits ändstopp
med haken på torkarbladet.
A
B
OM42D32SE.book Page 386 Tuesday, September 22, 2020 10:04 AM

387
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
OM42D32SE
1
Skjut på torkarbladet tills ett
klickljud hörs och haken lossnar.
Ta bort torkarbladet från torka-
rarmen.
2 Dra torkargummit förbi stoppet
på torkarbladet, f ortsätt att dra
tills det har lossnat helt.
Håll löst i torkarbladet mellan hakarna
så att det blir lättare att lyfta upp torkar-
gummit för att ta bort det.
3 Ta bort de två metallplattorna
från det gamla torkargummit och montera dem på det nya torkar-
gummit.
4 För in torkargummit med början
från haken mitt på torkarbladet.
För torkargummit genom de tre
hakarna så att det sticker ut från
stoppet. För sedan torkargum-
mit genom den sista haken.
Applicera lite spola rvätska på torkar-
gummit för att underlätta när hakarna
förs in i skårorna.
5 Kontrollera att ha karna till tor-
karbladen är inf örda i skårorna
på torkargummit.
Om hakarna till torkarbladen inte är
införda i skårorna på torkargummit ska
du fatta tag i torkar gummit, för det fram
och tillbaka några gånger så att
hakarna förs in i skårorna.
Lyft upp torkargummit på mitten så att
Bakrutetorkare
OM42D32SE.book Page 387 Tuesday, September 22, 2020 10:04 AM

3886-3. Arbeten du kan göra själv
OM42D32SE
gummit glider lättare.
6Montera torkarblad enligt steg
1, men i omvänd ordning.
Kontrollera att ans lutningen har spär-
rats när torkarbladet har installerats.
■Hantering av torkarblad och torkar-
gummi
Felaktig hantering kan skada torkarbla-
den eller torkargummit Om du ska byta
torkarblad eller torkargummi själv och
har frågor ska du ko ntakta en auktorise-
rad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikatione r och utrustning.
OBSERVERA
■När vindrutetorkarna lyfts upp
●När du lyfter upp torkararmarna
från vindrutan ska du först lyfta upp
på förarsidan och därefter på pas-
sagerarsidan. När du sätter tillbaka
torkarna i ursprungsläget ska du
sätta tillbaka på passagerarsidan
först.
●Håll inte i torkarbladet när du lyfter
upp vindrutetorkaren. Torkarbladet
kan skadas
●Använd inte torkarspaken när vind-
rutetorkarna är upplyfta. Vindrute-
torkarna kan i så fall vidröra huven,
vilket kan skada vindrutetorkarna
och/eller motorhuven.
■För att undvika skador
●Se till att du inte skadar hakarna
när du byter torkargummi.
●När torkarbladet har tagits bort från
torkararmen, placera en trasa eller
liknande mellan bakrutan och torka-
rarmen för att undvika skador på
bakrutan.
●Dra inte för hårt i torkargummit och
se till att metallplattorna inte blir
skeva.
OM42D32SE.book Page 388 Tuesday, September 22, 2020 10:04 AM

389
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
OM42D32SE
■Om nyckelbatteriet är urladdat
Följande symptom kan uppstå:
●Det elektroniska lås- och startsyste-
met (i förekomman de fall) och fjärr-
kontrollen fungerar inte som de ska.
●Aktionsradien reduceras.
Förbered följande innan batteriet
byts ut:
 Spårmejsel
 Liten spårmejsel
 Litiumbatteri CR2032
■Använd ett litium batteri av typ
CR2032
●Batterier kan köpas hos en Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkst ad med motsva-
rande kvalifikationer och utrustning,
eller i butiker som säljer elektrisk
utrustning eller kameror.
●Använd endast samma eller likvärdigt
batteri som tillverkaren rekommende-
rar.
●Följ gällande bestä mmelser för depo-
nering av använda batterier.
1 Lossa spärren och ta ut den
mekaniska nyckeln.
2 Ta bort locket till nyckeln.
Använd en skruvmejsel av lämplig stor-
lek. Om locket bänds med kraft kan det
skadas.
Täck spårskruvmejselns huvud med en
trasa för att skydda nyckeln.
3Ta bort det urladdade batteriet
med en liten spårskruvmejsel.
När du tar bort täckl ocket kan den elek-
troniska nyckeln fastna på täcklocket så
att batteriet eventue llt inte syns. Ta i så
fall bort den elektroniska nyckeln för att
kunna ta bort batteriet.
Sätt in ett nytt batte ri med den positiva
(+) polen uppåt.
Elektronisk nyckel,
batteri
Byt batteriet mot ett nytt om
det blir urladdat.
Förberedelser
Byte av batteri
OM42D32SE.book Page 389 Tuesday, September 22, 2020 10:04 AM

3906-3. Arbeten du kan göra själv
OM42D32SE
4Montering görs i omvänd ord-
ningsföljd.
VARNING
■Försiktighetsåtgärder med batte-
riet
Följ följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
●Batteriet får inte sväljas. Detta kan
orsaka kemiska brännskador.
●Ett knappcellsbatteri eller knapp-
batteri används i den elektroniska
nyckeln. Om ett batteri sväljs kan
det orsaka svåra kemiska bränn-
skador på bara två timmar och leda
till svåra eller livshotande skador.
●Håll nya och borttagna batterier
borta från barn.
●Om locket inte kan stängas ordent-
ligt ska du sluta använda den elek-
troniska nyckeln och förvara den på
en plats utom rä ckhåll för barn.
Kontakta sedan en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer
●Om du av misstag sväljer ett batteri
eller stoppar in ett batteri i kroppen
ska du omedelbart uppsöka läkar-
vård.
■Förhindra batteri explosion eller
att brännbar vätska eller gas
läcker ut
●Byt batteriet mot ett nytt av samma
typ. Om fel typ av batteri används
kan det explodera.
●Batterier får inte utsättas av extremt
lågt tryck på gru nd av hög altitud
eller extremt hög a temperaturer.
●Du ska aldrig bränna, ha sönder
eller skära i ett batteri.
■Certifiering för batteriet till den
elektroniska nyckeln
VARNING
EXPLOSIONSRISK FÖRELIGGER
OM BATTERIET BYTS UT MOT
ANNAT BATTERI AV FEL TYP.
FÖLJ GÄLLANDE BESTÄMMEL-
SER FÖR DEPONERING AV
ANVÄNDA BATTERIER
OBSERVERA
■För normal drift efter batteribyte
Observera följande säkerhetsanvis-
ningar för att undvika olyckor:
●Arbeta alltid med torra händer.
Fukt kan få ett ba tteri att rosta.
●Rör inte och flytta inte andra delar
inuti fjärrkontrollen.
●Böj inte någon av batteriets poler.
OM42D32SE.book Page 390 Tuesday, September 22, 2020 10:04 AM

391
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
OM42D32SE

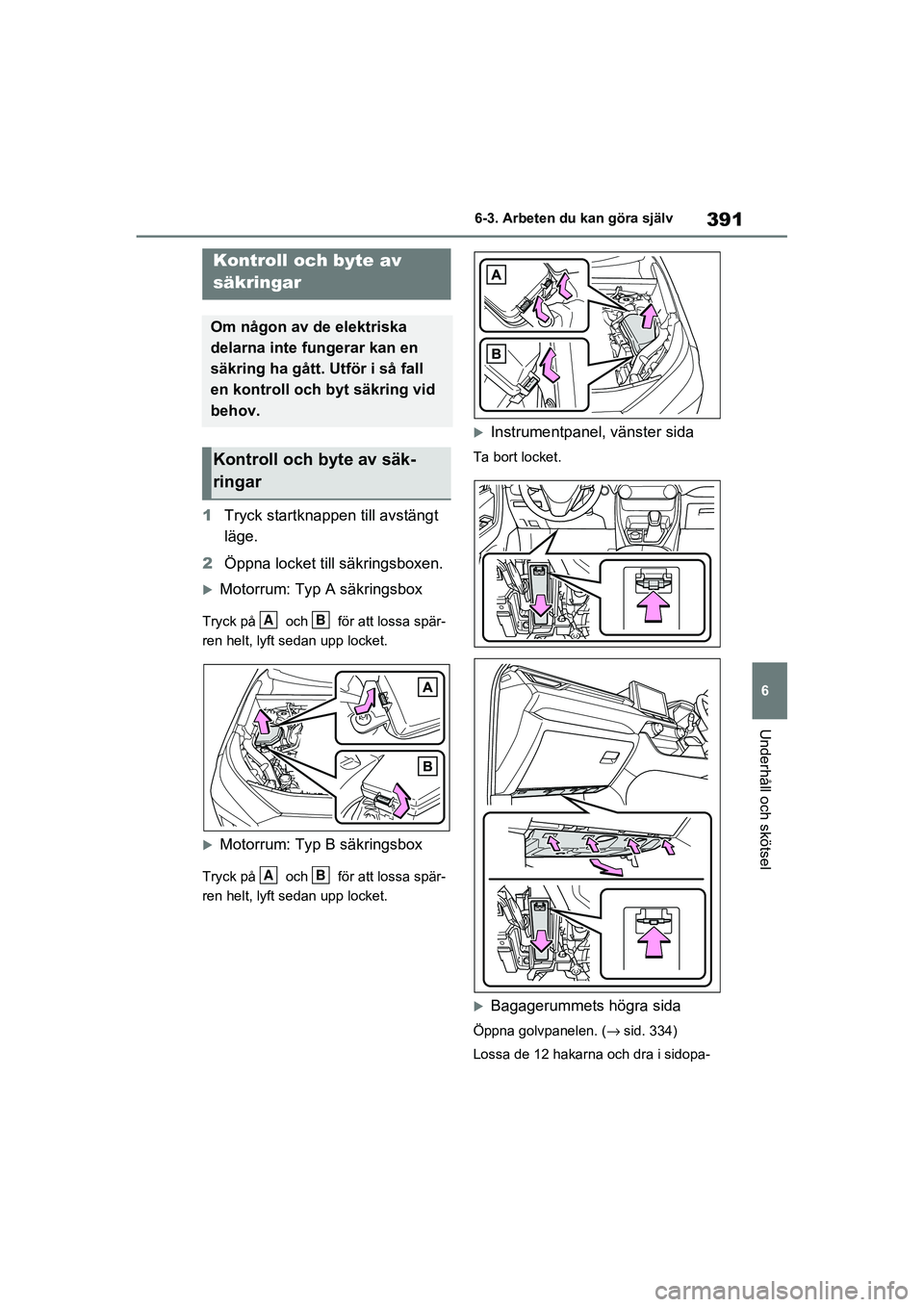

1
Tryck startknappen till avstängt
läge.
2 Öppna locket till säkringsboxen.
Motorrum: Typ A säkringsbox
Tryck på och för att lossa spär-
ren helt, lyft sedan upp locket.
Motorrum: Typ B säkringsbox
Tryck på och för att lossa spär-
ren helt, lyft sedan upp locket.
Instrumentpanel, vänster sida
Ta bort locket.
Bagagerummets högra sida
Öppna golvpanelen. ( →sid. 334)
Lossa de 12 hakarna och dra i sidopa-
Kontroll och byte av
säkringar
Om någon av de elektriska
delarna inte fungerar kan en
säkring ha gått. Utför i så fall
en kontroll och byt säkring vid
behov.
Kontroll och byte av säk-
ringar
AB
AB
OM42D32SE.book Page 391 Tuesday, September 22, 2020 10:04 AM

3926-3. Arbeten du kan göra själv
OM42D32SE
nelen för att ta bort den.
När sidopanelen har installerats ska du
kontrollera att hakarna är säkert dit-
satta.
Ta bort locket
3Ta bort säkringen.
Endast säkringar av typen A kan tas
bort med utdragningsverktyget.
4Kontrollera om sä kringen är tra-
sig.
Byt säkringen mot en ny med motsva-
rande amperetal. Amperetalet finns
angivet på säkringsboxens lock.
Typ A
Normal säkring
Trasig säkring
Typ B
Normal säkring
Trasig säkring
Typ CNormal säkring
Trasig säkring
A
B
A
B
A
B
OM42D32SE.book Page 392 Tuesday, September 22, 2020 10:04 AM
