2020 TOYOTA RAV4 Bruksanvisningar (in Swedish)

393
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
OM42D32SE
■Efter byte av säkring
●När locket har insta
llerats ska du kont-
rollera att fliken är säkert ditsatt.
●Om lamporna inte tänds trots att säk-
ringen har bytts, kan glödlampan vara
trasig. ( →sid. 394)
●Om den utbytta säkringen går sönder
igen ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalif ikationer kontroll-
era bilen.
■Om någon krets är överbelastad
Säkringarna är avs edda att gå sönder
för att skydda kabelstammen från
skada.
VARNING
■Hindra systemfel och bilbrand
Följ följande säkerhetsanvisningar.
Försummelse kan orsaka skador på
bilen och eventuellt brand eller per-
sonskador.
●Sätt aldrig i en säkring med högre
amperetal än det angivna och sätt
aldrig i ett annat föremål än en säk-
ring.
●Använd alltid originalsäkringar från
Toyota, eller likvärdiga produkter.
Ersätt aldrig en säkring med en
ståltråd, inte ens som tillfällig lös-
ning.
●Modifiera aldrig säkringarna eller
säkringsboxarna.
OBSERVERA
■Innan du byter säkring
Låt snarast möjligt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller ann an verkstad med
motsvarande kvali fikationer och
utrustning fastställa orsaken till att
elsystemet överbelas tas och åtgärda
felet.
■Undvika skada på locket till säk-
ringsboxen i motorrummet
När du öppnar säkringsboxen ska du
lossa haken fullständigt innan du lyf-
ter upp locket. Hakarna kan annars
skadas.
OM42D32SE.book Page 393 Tuesday, September 22, 2020 10:04 AM

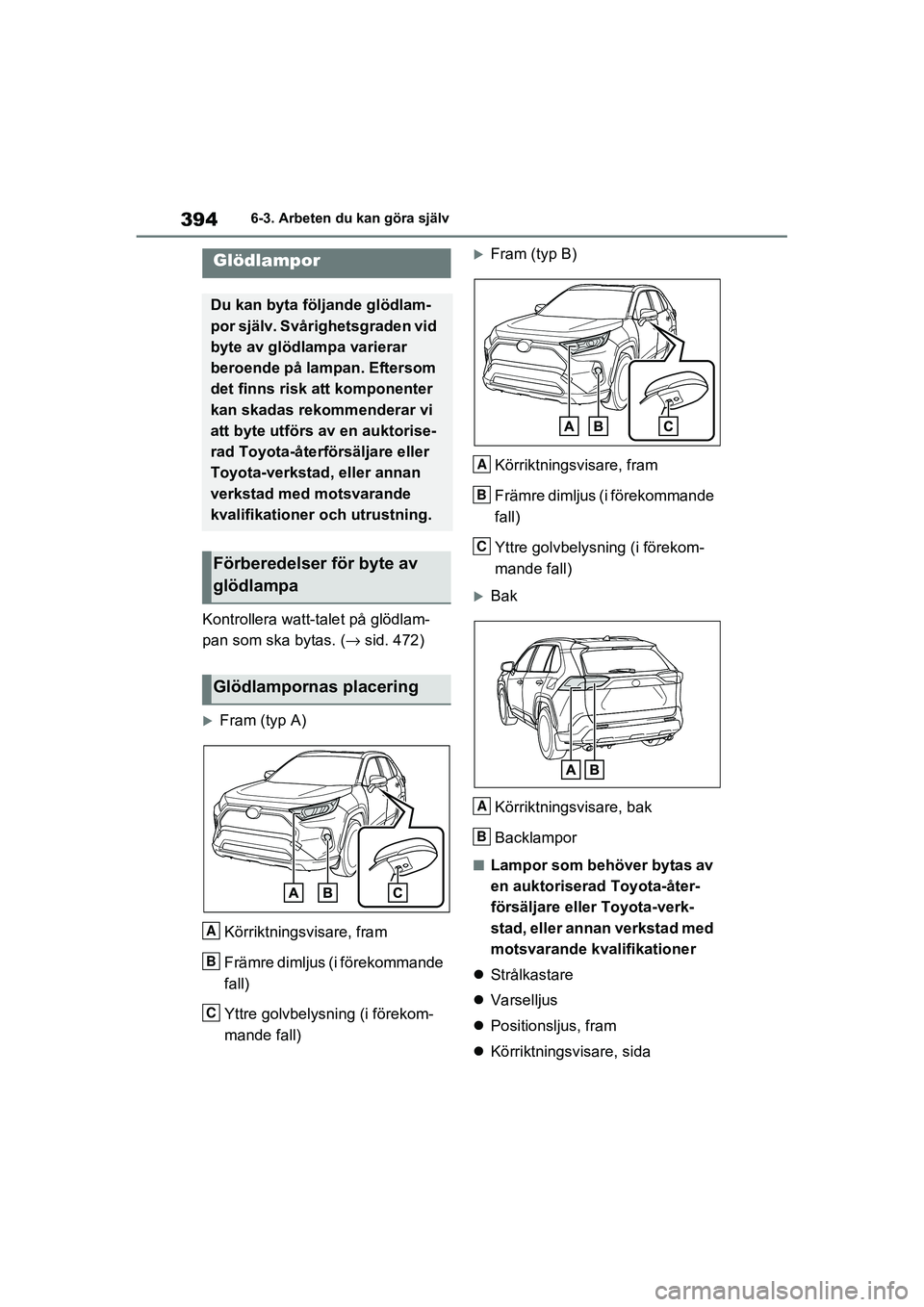

3946-3. Arbeten du kan göra själv
OM42D32SE
Kontrollera watt-talet på glödlam-
pan som ska bytas. (→sid. 472)
Fram (typ A)
Körriktningsvisare, fram
Främre dimljus (i förekommande
fall)
Yttre golvbelysning (i förekom-
mande fall)
Fram (typ B)Körriktningsvisare, fram
Främre dimljus (i förekommande
fall)
Yttre golvbelysning (i förekom-
mande fall)
BakKörriktningsvisare, bak
Backlampor
■Lampor som behöver bytas av
en auktoriserad Toyota-åter-
försäljare eller Toyota-verk-
stad, eller annan verkstad med
motsvarande kvalifikationer
 Strålkastare
 Varselljus
 Positionsljus, fram
 Körriktningsvisare, sida
Glödlampor
Du kan byta följande glödlam-
por själv. Svårighetsgraden vid
byte av glödlampa varierar
beroende på lampan. Eftersom
det finns risk att komponenter
kan skadas rekommenderar vi
att byte utförs av en auktorise-
rad Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Förberedelser för byte av
glödlampa
Glödlampornas placering
A
B
C
A
B
C
A
B
OM42D32SE.book Page 394 Tuesday, September 22, 2020 10:04 AM

395
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
OM42D32SE

Bakljus
 Bromsljus
 Bakre dimljus (i förekommande
fall)
 Högt monterat bromsljus
 Nummerskyltsbelysning
■LED-lampor
Förutom följande lampor består varje
lampa av ett antal lysdioder (LED). Om
några av LED-lamporna går sönder ska
du låta en auktoriser ad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvali-
fikationer och utr ustning byta dem.
●Körriktningsvisare, fram
●Främre dimljus (i förekommande fall)
●Körriktningsvisare, bak
●Backlampor
●Yttre golvbelysning (i förekommande
fall)
■Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset
innebär inte att något är fel. Kontakta en
auktoriserad Toyota-åt erförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kva lifikationer och
utrustning för informat ion i följande situ-
ationer:
●Stora vattendroppar ansamlas innan-
för glaset.
●Vatten har ansamlats inuti lampan.
■Körriktningsvisare, fram
(typ A)
1 Vrid lampsockeln moturs.
2 Ta bort glödlampan.
3 Montera en ny glödlampa, sätt
sedan in lampsockeln i lampen-
heten och vrid den medurs.
Byte av glödlampor
OM42D32SE.book Page 395 Tuesday, September 22, 2020 10:04 AM

3966-3. Arbeten du kan göra själv
OM42D32SE
■Körriktningsvisare, fram
(typ B)
1 Vrid lampsockeln moturs.
2 Ta bort glödlampan.
3 Montera en ny glödlampa, sätt
sedan in lampsockeln i lampen-
heten och vrid den medurs.■Främre dimljus (i förekom-
mande fall)
1 Vrid ratten för att skapa tillräck-
ligt utrymme att arbeta.
2 Ta bort skruvarna.
OM42D32SE.book Page 396 Tuesday, September 22, 2020 10:04 AM

397
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
OM42D32SE
3
Ta bort skruvarna och nitarna
och ta delvis bort innerskärmen.
4 Lossa anslutningsdonet.
5 Vrid lampsockeln moturs. 6
Sätt in den nya glödlampan.
Passa in glödlampans 3 stift med fatt-
ningen och sätt in den. Vrid den medurs
för att sätta in den.
7Installera kontaktstycket.
Skaka glödlampans sockel försiktigt för
att kontrollera att d en inte är lös, tänd
främre dimljuset en gång och gör en
visuell kontroll att inget ljus läcker ige-
nom fattningen.
OM42D32SE.book Page 397 Tuesday, September 22, 2020 10:04 AM

3986-3. Arbeten du kan göra själv
OM42D32SE
8Montera tillbaka innerskärmen.
9 Montera tillbak a skruvarna.
■Körriktningsvisare, bak
1 Öppna bakluckan och ta bort
panelen. 2
Ta bort skruvarna och därefter
lampenheten.
Ta bort lampan genom att dra den rakt
bakåt från bilens bakre del.
3Vrid lampsockeln moturs.
4 Ta bort glödlampan.
OM42D32SE.book Page 398 Tuesday, September 22, 2020 10:04 AM

399
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
OM42D32SE
5
Sätt i en ny glödlampa, sätt
sedan in lampsockeln i lampen-
heten och vrid den medurs.
6 Rikta in skårorna på lampenhe-
ten med hakarna och för lam-
penheten rakt inåt så att stiftet
på lampenheten passar in i
hålet.
Bekräfta att lampenheten sitter helt
säkert.
7Montera tillbaka skruvarna.
8 Sätt tillbaka skyddet.
■Backlampor
1 Öppna bakluckan och ta bort
panelen.
Täck skruvmejselns spets med en trasa
för att inte skada skyddet.
2Vrid lampsockeln moturs.
Ta loss ledningen från klämman innan
du vrider lampsockeln.
OM42D32SE.book Page 399 Tuesday, September 22, 2020 10:04 AM

4006-3. Arbeten du kan göra själv
OM42D32SE
3Ta bort glödlampan.
4 Sätt i en ny glödlampa.
5 Sätt in lampsockeln i lampenhe-
ten och vrid den medurs.
Fäst ledningen i klämman igen när
lampsockeln har installerats.
6Sätt tillbaka skyddet.
■Yttre golvbelysning (i före-
kommande fall)
1 Tryck på ytterbackspegelns övre
del så att själva spegeln tippas
uppåt och lossa de fyra flikarna
bakom spegeln.
Bänd ut spegeln mot d ig och lossa två
flikar åt gången.
Arbeta varsamt och se till att du inte
tappar spegeln.
