2020 TOYOTA RAV4 stop start

4INNEHÅLLSFÖRTECKNING
OM42D32SE
5-3. Använda förvaringsfackenFörvaringsmöjligheter ......... 330
Detaljer i bagageutrymmet............... 334
5-4. Använda övriga invändiga funktioner
Övriga invändiga funktioner .......................... 339
6-1. Underhåll och skötsel Rengöra och skydda bilens exteriör.............................. 350
Rengöra och skydda bilens interiör.............................. 353
6-2. Underhåll Underhållsbehov ................. 356
6-3. Arbeten du kan göra själv Säkerhetsåtgärder när du själv arbetar med bilen ..... 358
Motorhuv ............................. 360
Placering av garagedomkraft ................ 361
Motorrum ............................ 363
12-voltsbatteri ..................... 368
Däck.................................... 371
Lufttryck i däcken ................ 377
Fälgar.................................. 378
Luftkonditioneringsfilter ....... 379
Rengöring av luftintagsventil och filter
till hybridbatteriet ............. 382
Torkargummi, byte .............. 385
Elektronisk nyckel, batteri ... 389
Kontroll och byte av säkringar ........................... 391
Glödlampor ......................... 3947-1. Viktig information
Varningsblinkers ................. 406
Om du måste få stopp på bilen i en akut situation ..... 406
Om bilen sitter fast i vatten som stiger ........................ 407
7-2. Åtgärder i en akut situation Om bilen måste bärgas eller bogseras ................... 409
Om du tror att något är fel... 413
Om en varningslampa tänds eller en
varningssignal hörs........... 415
Om ett varningsmeddelande
visas ................................. 425
Om du får punktering (modeller utan
reservhjul) ......................... 429
Om du får punktering (modeller med
reservhjul) ......................... 440
Om hybridsystemet inte startar ............................... 448
Om du har tappat bort bilnycklarna....................... 449
Om tankluckan inte kan öppnas .............................. 450
Om den elektroniska nyckeln inte fungerar ....... 450
Om 12-voltsbatteriet är urladdat............................. 452
Om motorn blir överhettad......................... 457
Om bilen fastnar ................. 461
6Underhåll och skötsel
7Om problem uppstår
OM42D32SE.book Page 4 Tuesday, September 22, 2020 10:04 AM

15Bildregister
OM42D32SE
■Instrumentpanel
Startknapp ..................................................... ............................ sid. 192
Starta hybridsystem et/ändra lägen ......... ............................. sid. 192, 194
Stoppa hybridsystemet i nödsituation .......................................... sid. 406
Om hybridsystemet i nte startar .................................................... sid. 448
Varningsmeddelanden ............................................ ..................... sid. 425
Växelspak ...................................................... ............................ sid. 198
Ändra växellägen ............................................... .......................... sid. 199
Säkerhetsanvisningar vid bogsering ............................. ............... sid. 409
Om växelspaken inte går att flytta............................. ................... sid. 200
Mätare ......................................................... ........................... sid. 92, 97
Läsa av instrumenten/justera
instrumentpanelbelysning ....................................... ... sid. 92, 94, 97, 101
Varningslampor/kontrollampor ................................... .................... sid. 86
Om en varningslampa tänds .. ...................................................... sid. 415
Informationsdisplay ............................................ ...................... sid. 103A
B
C
D
OM42D32SE.book Page 15 Tuesday, September 22, 2020 10:04 AM

801-5. Stöldskydd
OM42D32SE
*: i förekommande fall
■Kontroller innan bilen låses
Kontrollera följande för att förhindra
oväntad utlösning av larmet och
stöld av bilen:
 Ingen befinner sig inne i bilen.
 Sidofönster och panoramaglas-
tak (i förekommande fall) är
stängda innan larmet aktiveras.
 Inga värdesaker eller andra per-
sonliga föremål är kvarlämnade i
bilen.
■Inställning
Stäng dörrarna och motorhuven
och lås alla dörrarna med låsfunk-
tionen (i förekommande fall) eller
fjärrkontrollen. Systemet aktiveras
automatiskt efter 30 sekunder.
Kontrollampan växlar från fast till blin-
kande sken när system et är aktiverat.
■Avbryta eller stänga av
Gör något av följande för att inakti-
vera eller stänga av larmet:
 Lås upp dörrarna med låsfunktio-
nen (i förekommande fall) eller
fjärrkontrollen.
 Starta hybridsystemet. (Larmet
inaktiveras eller stängs av efter
några sekunder.)
■Systemunderhåll
Bilen har ett underhå llsfritt larmsystem.
■Utlösning av larmet
Larmet kan utlösas i följande situationer:
(När larmet stoppas inaktiveras larmsys-
temet.)
●Dörrarna låses upp med den meka-
niska nyckeln.
Larm*
Larmet larmar m ed ljus och
ljud när systemet känner av ett
intrång.
Larmet utlöses i följande situa-
tioner när larmet är aktiverat:
 En låst dörr l åses upp eller
öppnas på annat sätt än med
den elektroniska låsfunktionen
(i förekommande fall) eller
med fjärrkontrollen. (Dörrarna
låses automatiskt igen.)
 Motorhuven är öppen.
 Rörelsedetektorn känner av
rörelser i bilen. (Exempel: en
inkräktare kom mer in i bilen
genom att krossa en ruta.)
 Lutningssensorn känner av en
förändring av bilens lutning.
Ställa in/avbryta/stänga av
larmsystemet
OM42D32SE.book Page 80 Tuesd ay, September 22, 2020 10:04 AM

1323-2. Öppna, stänga och låsa dörrarna
OM42D32SE
1På
2 Av
■Stängning av bakluckan
Om bakluckan har lämnats på glänt
kommer stängningsfunktionen att auto-
matiskt stänga den helt och hållet.
Bakluckans stängningsfunktion kan
användas oavsett startknappens läge.
■Driftsförutsättn ingar för elbak-
luckan
Elbakluckan kan öppnas och stängas
automatiskt under f öljande förutsätt-
ningar:
●När elbakluckan är aktiverad.
(→ sid. 110)
●När bakluckan låses upp.
Om baklucksöppnare n hålls intryckt
medan du har den elektroniska nyckeln
på dig öppnas/stängs elbakluckan även
om den är låst. ( →sid. 130)
●När startknappen är i TÄNDN PÅ kan
elbakluckan användas med följande
förutsättningar, förutom ovanstående:
• Parkeringsbromsen är ansatt
• Bromspedalen är nedtrampad
• Växelspaken är i P.
■Hantering av elbakluckan
●En summerton hörs för att indikera att
bakluckan öppnas/stängs.
●Om elbakluckan är inaktiverad funge-
rar inte elfunktionen, men den kan
öppnas och stängas för hand.
●Om något avvikande, på grund av
personer eller föremål, känns av vid
automatisk öppning av bakluckan,
stannar den.
■Klämskydd
Sensorer är monter ade på båda sidor
om elbakluckan. Om något blockerar
elbakluckan meda n den stängs manöv-
reras den automatiskt i motsatt riktning,
eller stannar.
■Skydd mot nedfallande baklucka
Om alltför mycket kraft appliceras på
bakluckan medan den öppnas automa-
tiskt stoppas öppningsprocessen för att
undvika att den fa ller ned för snabbt.
■Bakluckans stängningsassistans
Om bakluckan sänks manuellt när den
har stannat i öppet läge kommer bak-
luckan att stängas automatiskt.
■Undantag för låsning av bakluckan
(i förekommande fall)
När elbakluckan är öppen fördröjer
denna funktion låsning av alla dörrarna i
förväg.
När följande utförs låses alla dörrarna
utom elbakluckan, o ch därefter låses
också bakluckan samtidigt som den
stängs.
1 Stäng alla dörrar, utom bakluckan.
2 Lås dörrarna med det elektroniska
lås- och startsystemet från framdör-
rarna ( →sid. 121) eller fjärrkontrol-
len medan elbakluckan håller på att
stängas. ( →sid. 121)
Varningsblinkers blinkar för att indikera
att dörrarna har stängts och låsts.
●Om den elektroniska nyckeln är place-
rad inuti bilen efter att dörrstäng-
ningen har påbörjats via den fördröjda
automatiska låsningsfunktionen kan
den elektroniska nycke ln bli inlåst i
bilen.
●Om elbakluckan inte stängs helt på
grund av att kläm skyddet aktiverats
etc medan bakluck an stängs automa-
tiskt efter en fördröjd automatisk dörr-
låsning avbryts den automatiska
fördröjningen och samtliga dörrar
låses upp.
OM42D32SE.book Page 132 Tuesday, September 22, 2020 10:04 AM

1383-2. Öppna, stänga och låsa dörrarna
OM42D32SE
Inställningarna för elbakluckan kan
ändras genom att skärmen ”For-
donsinställningar” - ”PBD” från
skärmen på informationsdis-
playen visas. (→sid. 110)
De ändrade inställningarna för elbak-
luckan återställs int e när startknappen
trycks till avstängt läge. De ursprung-
liga inställningarna kan återställas på
skärmen på informationsdisplayen.
Elbakluckans öppetläge kan justeras.
1 Stanna bakluckan i önskat läge.
(→ sid. 129)
2 Håll baklucksöppnaren på bak-
luckan intryckt i cirka 2 sekun-
der.
När inställningen är avslutad hörs sum-
mertonen 4 gånger.
När du öppnar bakluckan nästa gång
kommer den att stanna i det läget.
■Avsluta det justerade öppningslä-
get för bakluckan
Håll baklucksöppnaren på bakluckan
intryckt i cirka 7 sekunder.
När summertonen har hörts 4 gånger
hörs den två gånger till. När elbakluckan
öppnas nästa gång öppnas den till det
ursprungligen inställda läget.
■Specialinställningar
Öppningsläget kan ställas in med infor-
mationsdisplayen. ( →sid. 110)
Prioritet för stoppläge t ges till det sista
läget som ställts in antingen med elbak-
lucksöppnaren på bakluckan eller infor-
mationsdisplayen.
Ändra inställningar för
elmanövreringen (modeller
med elbaklucka)
Justera bakluckans
öppetläge (modeller med
elbaklucka)
OM42D32SE.book Page 138 Tuesday, September 22, 2020 10:04 AM

1483-3. Inställning av säten
OM42D32SE
istället den nya körställningen.
■Hämta från körställnings-
minne
1 Kontrollera att växelspaken är i
läge P.
2 Tryck startknappen till TÄNDN
PÅ.
3 Tryck på knappen för den kör-
ställning som du vill hämta tills
summertonen hörs.
■För att stoppa återkallande av kör-
ställningen halvvägs
Utför något av följande:
●Tryck på knappen ”SET”.
●Tryck på knapp ”1” eller ”2”.
●Tryck på någon av knapparna för
sätesinställning.
■Sätespositioner som kan lagras
(→ sid. 144)
De justerade lägena kan lagras, utom
läget för svankstödet som justerats med
reglaget.
■Använda körställningsminnet efter
att startknappen tryckts till
avstängt läge
Registrerade säteslägen kan aktiveras
upp till 180 sekunder efter att förardör-
ren öppnats, och ytterligare 60 sekunder
efter att den har stängts igen.
■Använda minnesfunktionen för kör-
ställningen på rätt sätt
Om ett sätes läge redan är så långt bak
som det går och sätet manövreras i
samma riktning kan den registrerade
positionen blir något annorlunda när den
återkallas.
■Hämta en körställning från minnet.
Var försiktig när du hämtar en körställ-
ning från minnet så att nackskyddet inte
stöter i taket.
■Om 12-voltsbatteriet är urkopplat
De memorerade körs tällningarna rade-
ras.
■När den registrerade sätesläget
inte kan hämtas från minnet
I vissa situationer kan sätets läge inte
alltid hämtas från minnet när sätets läge
är registrerat inom ett visst område.
Kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvali-
fikationer och utrustning för ytterligare
information.
■Registreringsmetod
Registrera din körställning på knapp
VARNING
■Varning vid inställning av säte
Var försiktig vid inställningen av sätet
så att det inte slås mot en passagerare i
baksätet eller knuffar dig mot ratten.
Registrera/hämta från min-
net/avbryta en körställning på
en elektronisk nyckel (funk-
tion för hämtning från minne)
OM42D32SE.book Page 148 Tuesday, September 22, 2020 10:04 AM

1764-1. Innan du börjar köra
OM42D32SE
VARNING
Följ följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
■När du startar bilen
Håll alltid foten på bromspedalen om
du stannar medan ”READY”-indika-
torn är tänd. Det hindrar bilen från att
sakta krypa framåt.
■Under körning
●Du bör inte köra bilen om du inte
vet var bromspedalen och gaspe-
dalen sitter för att undvika att fel
pedal trampas ned.
• Om gaspedalen trampas ned oav- siktligt istället för bromspedalen kan
det resultera i en plötslig accelera-
tion som kan leda till en olyckshän-
delse.
• När du backar beh över du ibland
vrida kroppen vilk et kan göra det
svårt att använda pedalerna. Se till
att du använder pedalerna på rätt
sätt.
• Se till att inta rätt körställning även om du bara flyttar bilen en kort
sträcka. Det gör att du kan trycka
ned bromspedal och gaspedal på
rätt sätt.
• Trampa ned bromspedalen med höger fot. Om du trampar ned
bromspedalen med vänster fot kan
det ta längre tid i en nödsituation
vilket kan leda till en olycka.
●Föraren bör vara s peciellt uppmärk-
sam på fotgängare n är bilen endast
drivs med elmotorn. Fotgängare kan
felbedöma bilens rörelser eftersom
inget motorljud förekommer. Även om
bilen för utrustad med fotgängarvar-
ningssystemet ska du köra försiktigt
eftersom fotgängare i närheten mär-
ker eventuellt ändå inte bilen om den
är i en bullrig miljö.
●Kör inte bilen över lättantändligt
material som löv, papper eller tra-
sor, och stanna inte heller bilen på
sådana ställen.
Avgassystemet och avgaserna kan
bli extremt heta. Dessa heta kom-
ponenter kan orsaka brand om det
finns brännbart mat erial i närheten.
●Stäng inte av hybridsystemet under
vanlig körning. Om hybridsystemet
stängs av under körning försvinner
inte kontrollen över styrning eller
bromsar, men servofunktionen till
styrningen går emell ertid förlorad.
Det blir svårare att styra smidigt, så
du bör köra till sidan av vägen och
stanna bilen så snart det kan göras
på säkert sätt. I en nödsituation,
t.ex. om det är om öjligt att få stopp
på bilen på vanligt sätt: → sid. 406
●Använd motorbromsen (nedväxling)
för att upprätthålla säker hastighet
vid körning i nedförsbacke.
Användning av bromsarna under
längre tid kan leda till överhettning
och effektförlust. (→sid. 198)
●Ändra aldrig inställningen för ratten,
sätet eller de in- eller utvändiga
backspeglarna under körning.
Det kan leda till att föraren tappar
kontrollen över bilen.
●Kontrollera alltid att samtliga
åkande inte har armar, huvud eller
andra kroppsdela r utanför bilen.
■Vid körning på hala vägar
●Häftig inbromsning, acceleration
och rattutslag kan orsaka sladd och
minska din förmåga att kontrollera
bilen.
●Häftig accelerati on, motorbroms-
ning på grund av växelbyte eller
ändringar i motorn s varvtal kan få
bilen att sladda.
OM42D32SE.book Page 176 Tuesday, September 22, 2020 10:04 AM

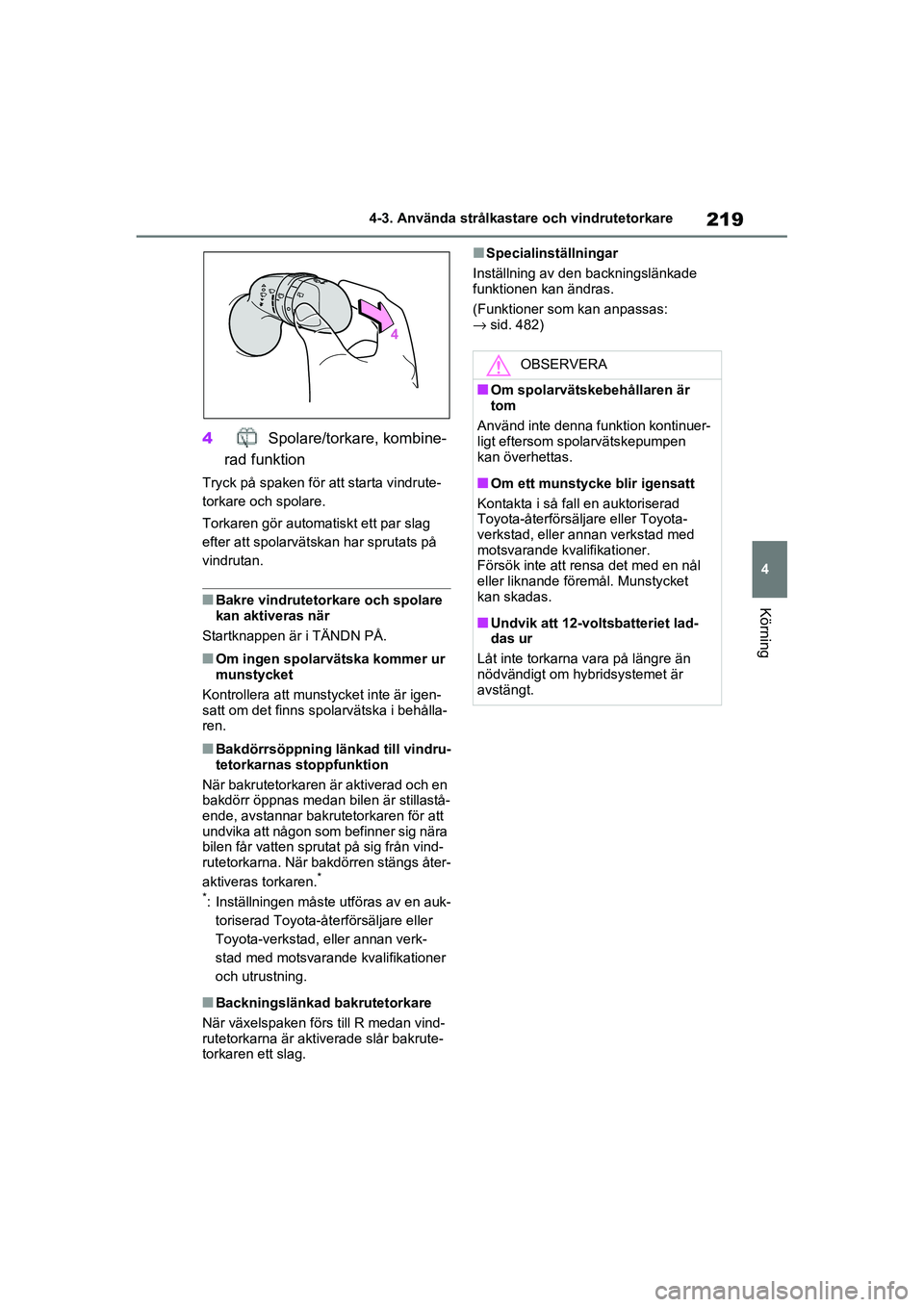

219
4
4-3. Använda strålkastare och vindrutetorkare
Körning
OM42D32SE
4
Spolare/torkare, kombine-
rad funktion
Tryck på spaken för at t starta vindrute-
torkare och spolare.
Torkaren gör automatiskt ett par slag
efter att spolarvät skan har sprutats på
vindrutan.
■Bakre vindrutetorkare och spolare
kan aktiveras när
Startknappen är i TÄNDN PÅ.
■Om ingen spolarvätska kommer ur
munstycket
Kontrollera att mun stycket inte är igen-
satt om det finns sp olarvätska i behålla-
ren.
■Bakdörrsöppning länkad till vindru-
tetorkarnas stoppfunktion
När bakrutetorkaren är aktiverad och en
bakdörr öppnas medan bilen är stillastå-
ende, avstannar bakrutetorkaren för att
undvika att någon som befinner sig nära
bilen får vatten sprutat på sig från vind-
rutetorkarna. När bakdörren stängs åter-
aktiveras torkaren.
*
*
: Inställningen måste utföras av en auk- toriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer
och utrustning.
■Backningslänkad bakrutetorkare
När växelspaken fö rs till R medan vind-
rutetorkarna är aktiverade slår bakrute-
torkaren ett slag.
■Specialinställningar
Inställning av den backningslänkade
funktionen kan ändras.
(Funktioner som kan anpassas:
→ sid. 482)
OBSERVERA
■Om spolarvätskebehållaren är
tom
Använd inte denna funktion kontinuer-
ligt eftersom spolarvätskepumpen
kan överhettas.
■Om ett munstycke blir igensatt
Kontakta i så fall en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer.
Försök inte att rensa det med en nål
eller liknande föremål. Munstycket
kan skadas.
■Undvik att 12-voltsbatteriet lad-
das ur
Låt inte torkarna vara på längre än
nödvändigt om hy bridsystemet är
avstängt.
OM42D32SE.book Page 219 Tuesday, September 22, 2020 10:04 AM
