2020 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

6977-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
7
Wartung und Pflege des Fahrzeugs

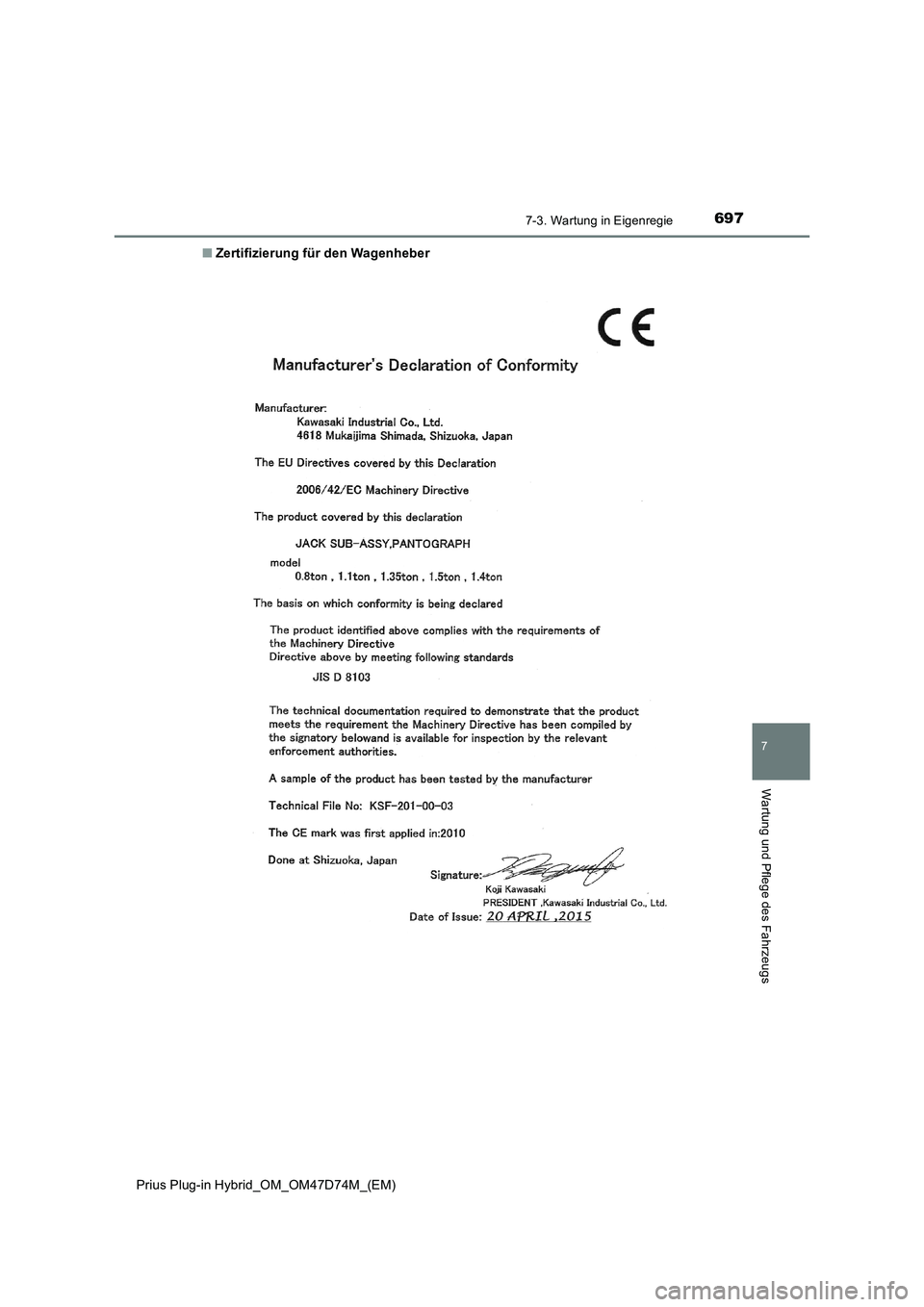

■Zertifizierung für den Wagenheber

6987-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

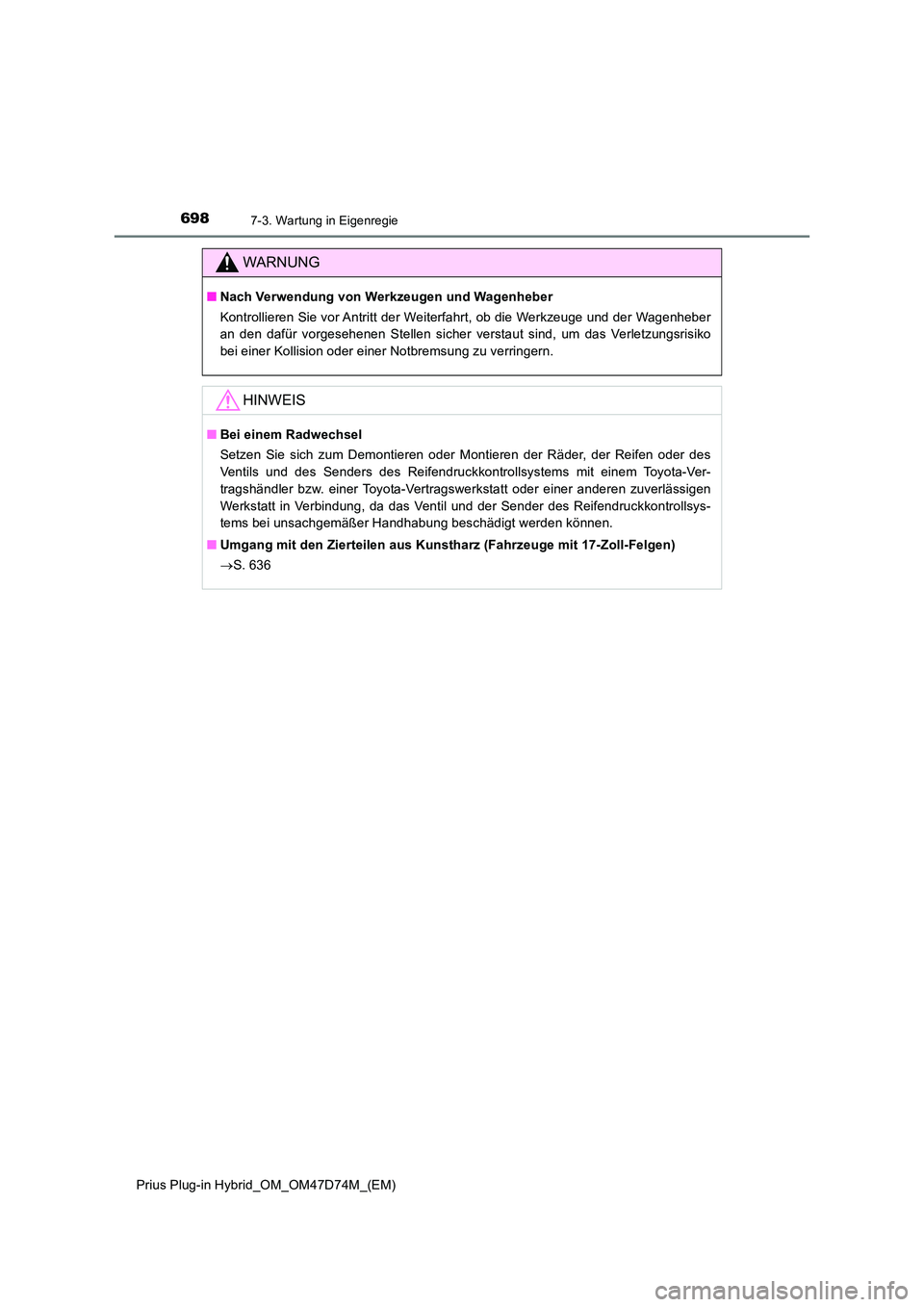

WARNUNG
■Nach Verwendung von Werkzeugen und Wagenheber
Kontrollieren Sie vor Antritt der Weiterfahrt, ob die Werkzeuge und der Wagenheber
an den dafür vorgesehenen Stellen sicher verstaut sind, um das Verletzungsrisiko
bei einer Kollision oder einer Notbremsung zu verringern.
HINWEIS
■ Bei einem Radwechsel
Setzen Sie sich zum Demontieren oder Montieren der Räder, der Reifen oder des
Ventils und des Senders des Reifendruckkontrollsystems mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt in Verbindung, da das Ventil und der Sender des Reifendruckkontrollsys-
tems bei unsachgemäßer Handhabung beschädigt werden können.
■ Umgang mit den Zierteilen aus Kunstharz (Fahrzeuge mit 17-Zoll-Felgen)
 S. 636

6997-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
7
Wartung und Pflege des Fahrzeugs

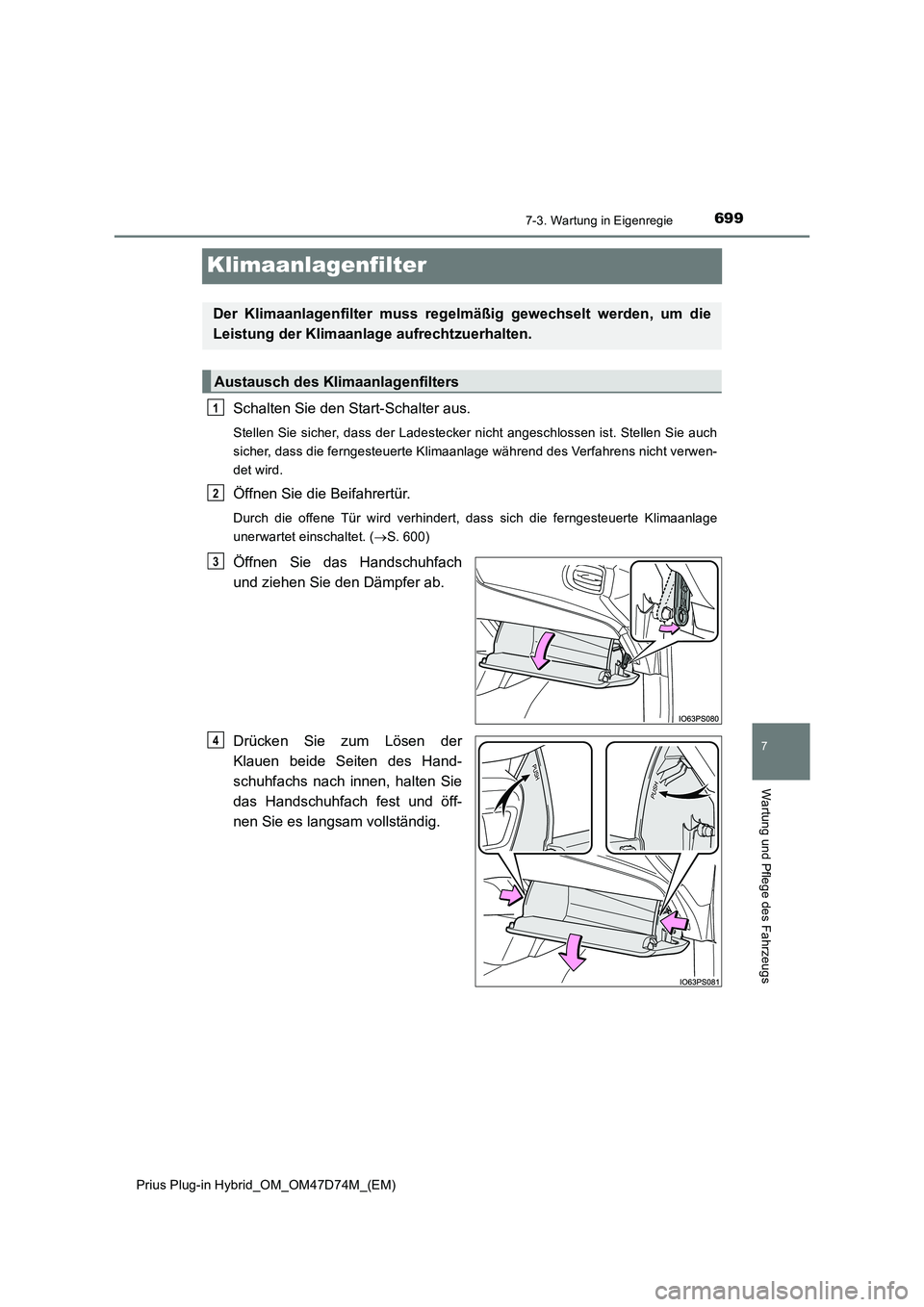

Klimaanlagenfilter
Schalten Sie den Start-Schalter aus.
Stellen Sie sicher, dass der Ladestecker nicht angeschlossen ist. Stellen Sie auch
sicher, dass die ferngesteuerte Klimaanlage während des Verfahrens nicht verwen-
det wird.
Öffnen Sie die Beifahrertür.
Durch die offene Tür wird verhindert, dass sich die ferngesteuerte Klimaanlage
unerwartet einschaltet. (S. 600)
Öffnen Sie das Handschuhfach
und ziehen Sie den Dämpfer ab.
Drücken Sie zum Lösen der
Klauen beide Seiten des Hand-
schuhfachs nach innen, halten Sie
das Handschuhfach fest und öff-
nen Sie es langsam vollständig.
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die
Leistung der Klimaanlage aufrechtzuerhalten.
Austausch des Klimaanlagenfilters
1
2
3
4

7007-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

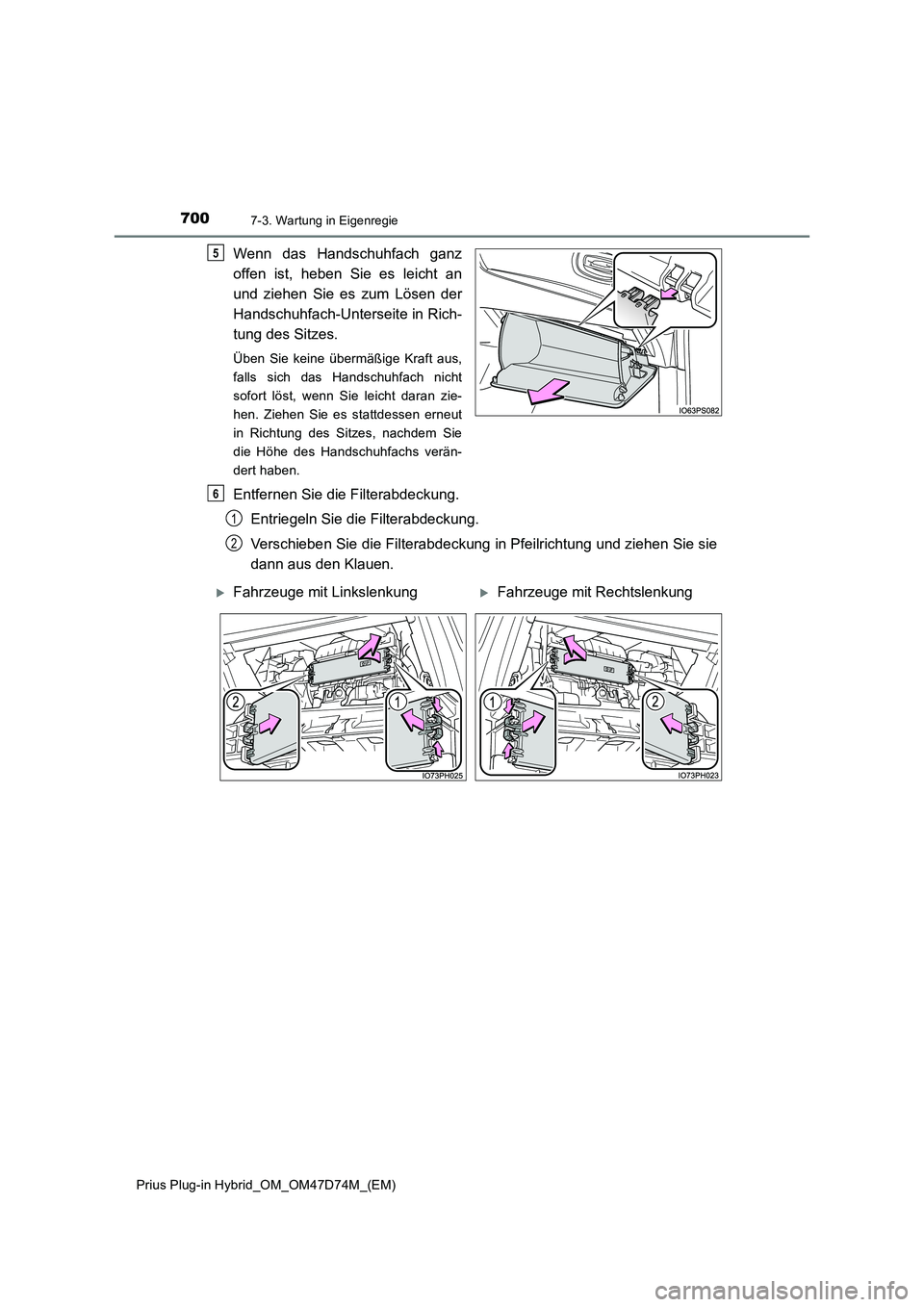

Wenn das Handschuhfach ganz
offen ist, heben Sie es leicht an
und ziehen Sie es zum Lösen der
Handschuhfach-Unterseite in Rich-
tung des Sitzes.
Üben Sie keine übermäßige Kraft aus,
falls sich das Handschuhfach nicht
sofort löst, wenn Sie leicht daran zie-
hen. Ziehen Sie es stattdessen erneut
in Richtung des Sitzes, nachdem Sie
die Höhe des Handschuhfachs verän-
dert haben.
Entfernen Sie die Filterabdeckung.
Entriegeln Sie die Filterabdeckung.
Verschieben Sie die Filterabdeckung in Pfeilrichtung und ziehen Sie sie
dann aus den Klauen.
5
6
1
2
Fahrzeuge mit LinkslenkungFahrzeuge mit Rechtslenkung

7017-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
7
Wartung und Pflege des Fahrzeugs

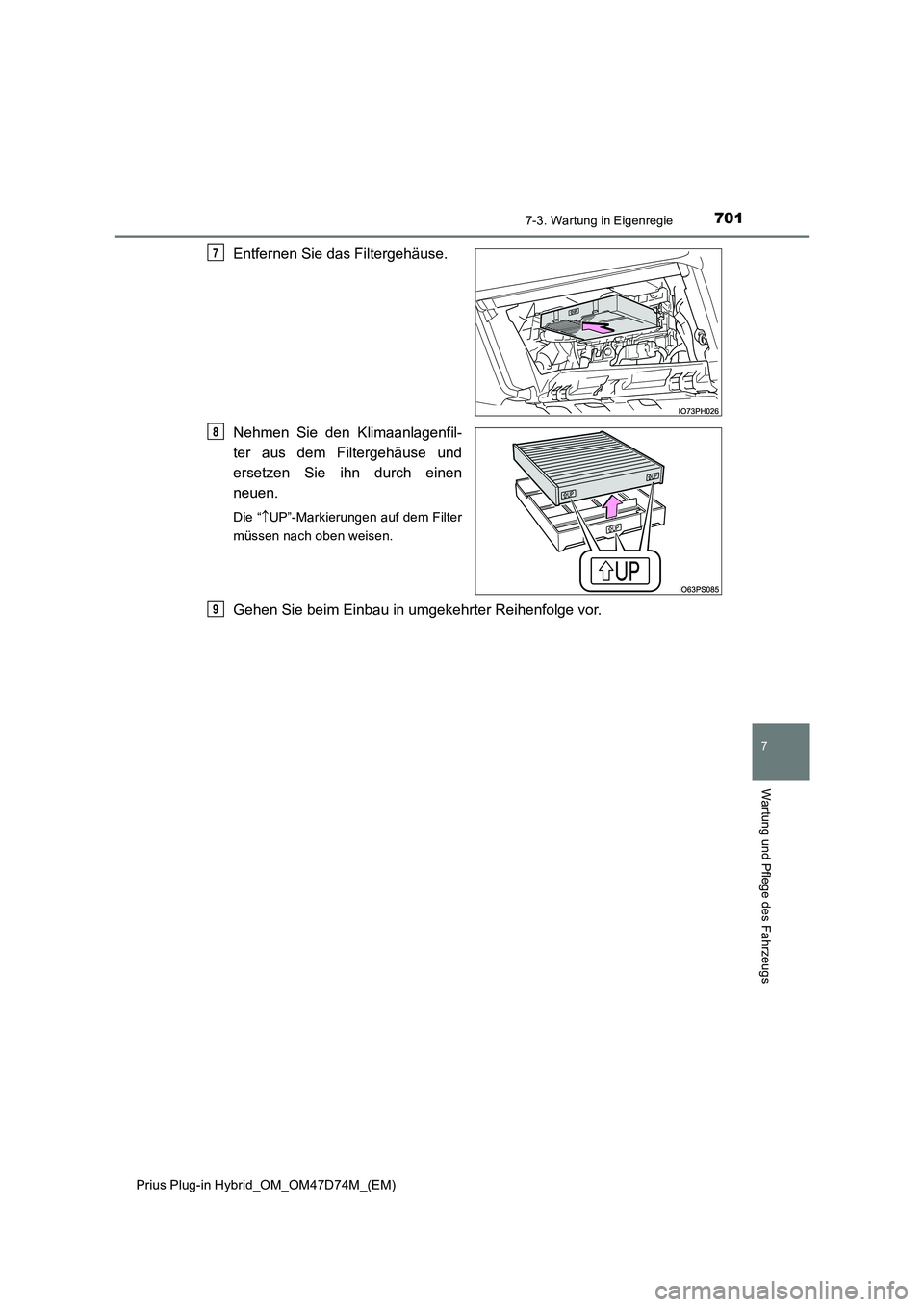

Entfernen Sie das Filtergehäuse.
Nehmen Sie den Klimaanlagenfil-
ter aus dem Filtergehäuse und
ersetzen Sie ihn durch einen
neuen.
Die “ UP”-Markierungen auf dem Filter
müssen nach oben weisen.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
7
8
9

7027-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

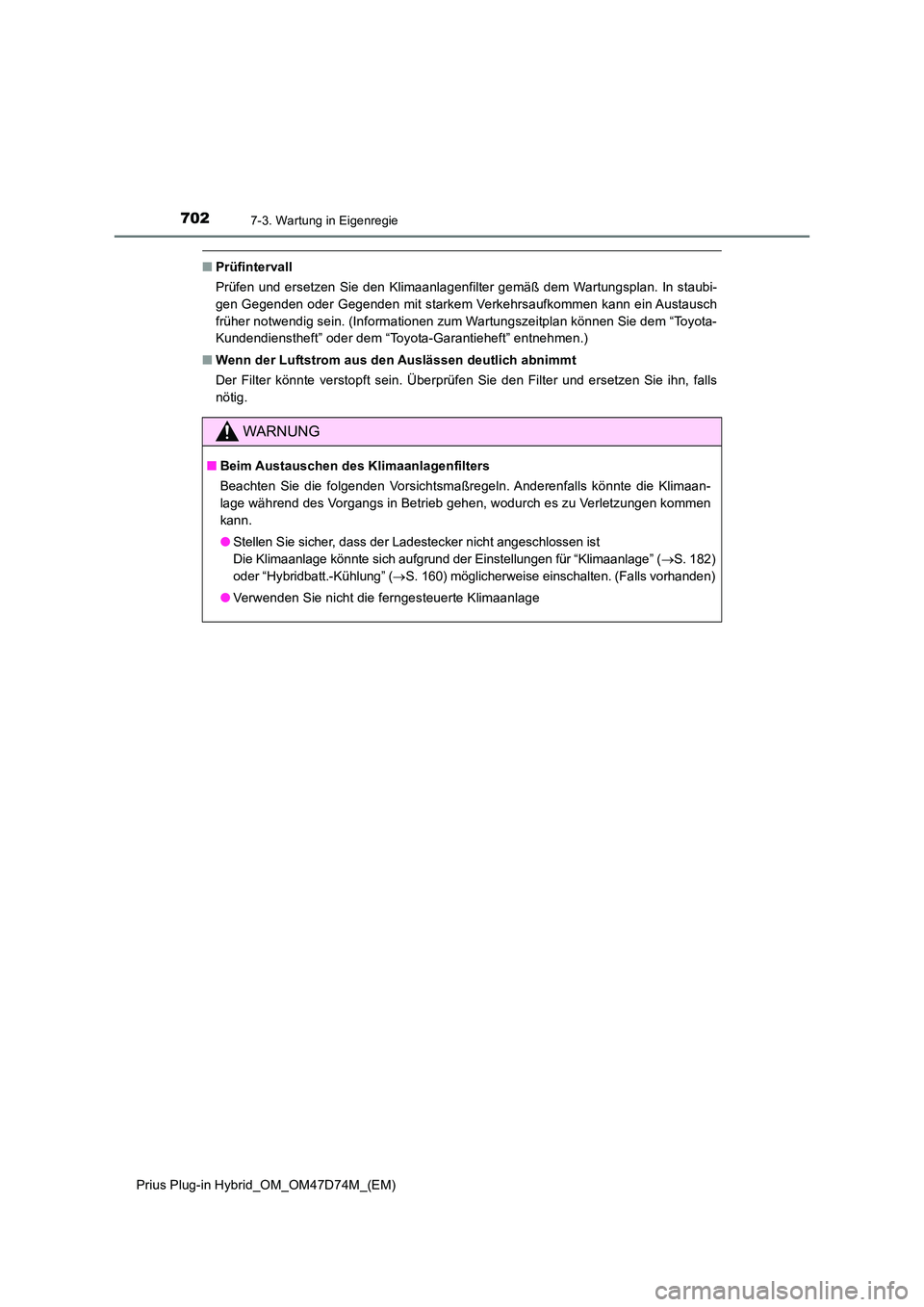

■Prüfintervall
Prüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In staubi-
gen Gegenden oder Gegenden mit starkem Verkehrsaufkommen kann ein Austausch
früher notwendig sein. (Informationen zum Wartungszeitplan können Sie dem “Toyota-
Kundendienstheft” oder dem “Toyota-Garantieheft” entnehmen.)
■ Wenn der Luftstrom aus den Auslässen deutlich abnimmt
Der Filter könnte verstopft sein. Überprüfen Sie den Filter und ersetzen Sie ihn, falls
nötig.
WARNUNG
■ Beim Austauschen des Klimaanlagenfilters
Beachten Sie die folgenden Vorsichtsmaßregeln. Anderenfalls könnte die Klimaan-
lage während des Vorgangs in Betrieb gehen, wodurch es zu Verletzungen kommen
kann.
● Stellen Sie sicher, dass der Ladestecker nicht angeschlossen ist
Die Klimaanlage könnte sich aufgrund der Einstellungen für “Klimaanlage” ( S. 182)
oder “Hybridbatt.-Kühlung” ( S. 160) möglicherweise einschalten. (Falls vorhanden)
● Verwenden Sie nicht die ferngesteuerte Klimaanlage

7037-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
7
Wartung und Pflege des Fahrzeugs

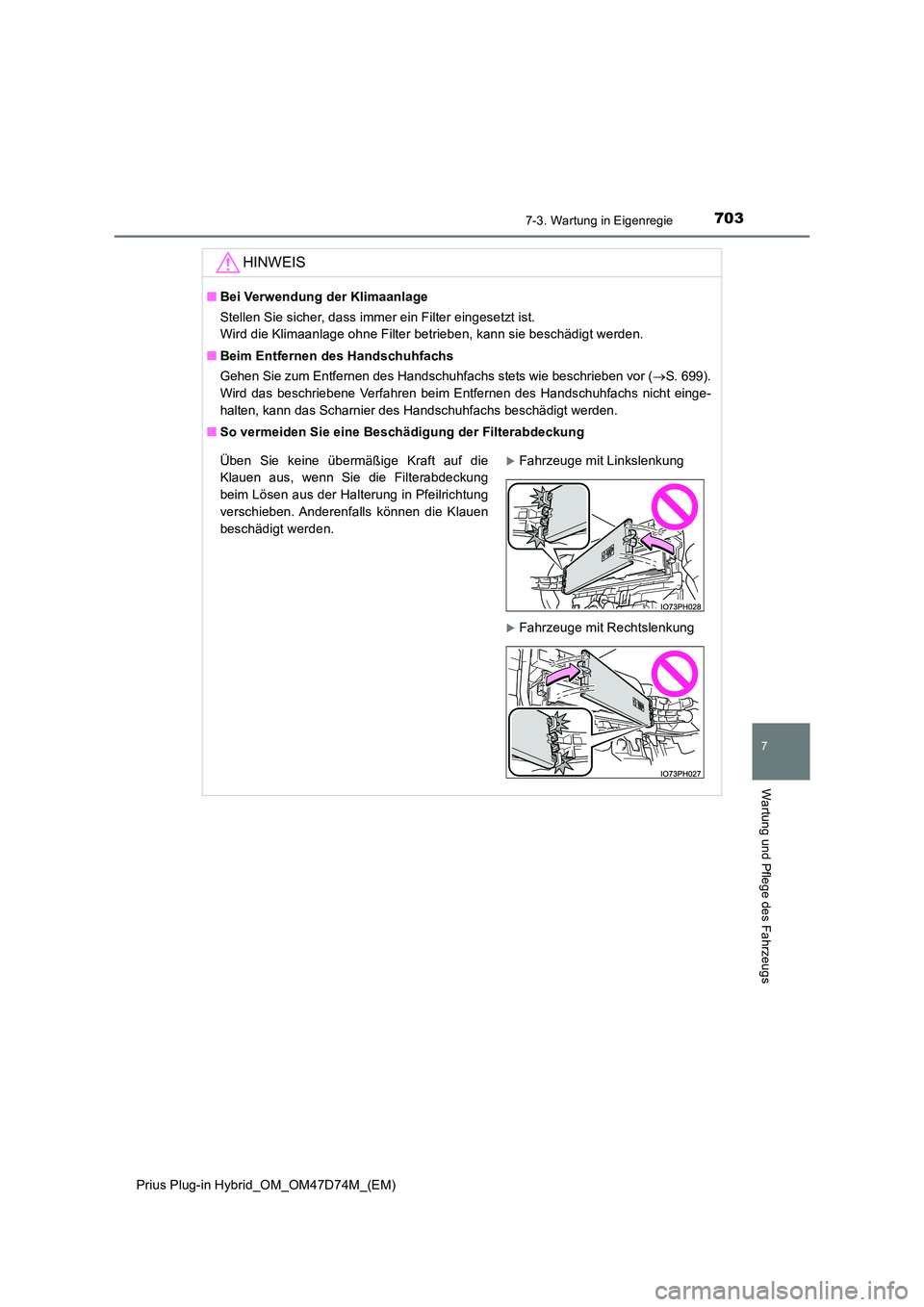

HINWEIS
■Bei Verwendung der Klimaanlage
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter betrieben, kann sie beschädigt werden.
■ Beim Entfernen des Handschuhfachs
Gehen Sie zum Entfernen des Handschuhfachs stets wie beschrieben vor ( S. 699).
Wird das beschriebene Verfahren beim Entfernen des Handschuhfachs nicht einge-
halten, kann das Scharnier des Handschuhfachs beschädigt werden.
■ So vermeiden Sie eine Beschädigung der Filterabdeckung
Üben Sie keine übermäßige Kraft auf die
Klauen aus, wenn Sie die Filterabdeckung
beim Lösen aus der Halterung in Pfeilrichtung
verschieben. Anderenfalls können die Klauen
beschädigt werden.
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung

7047-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

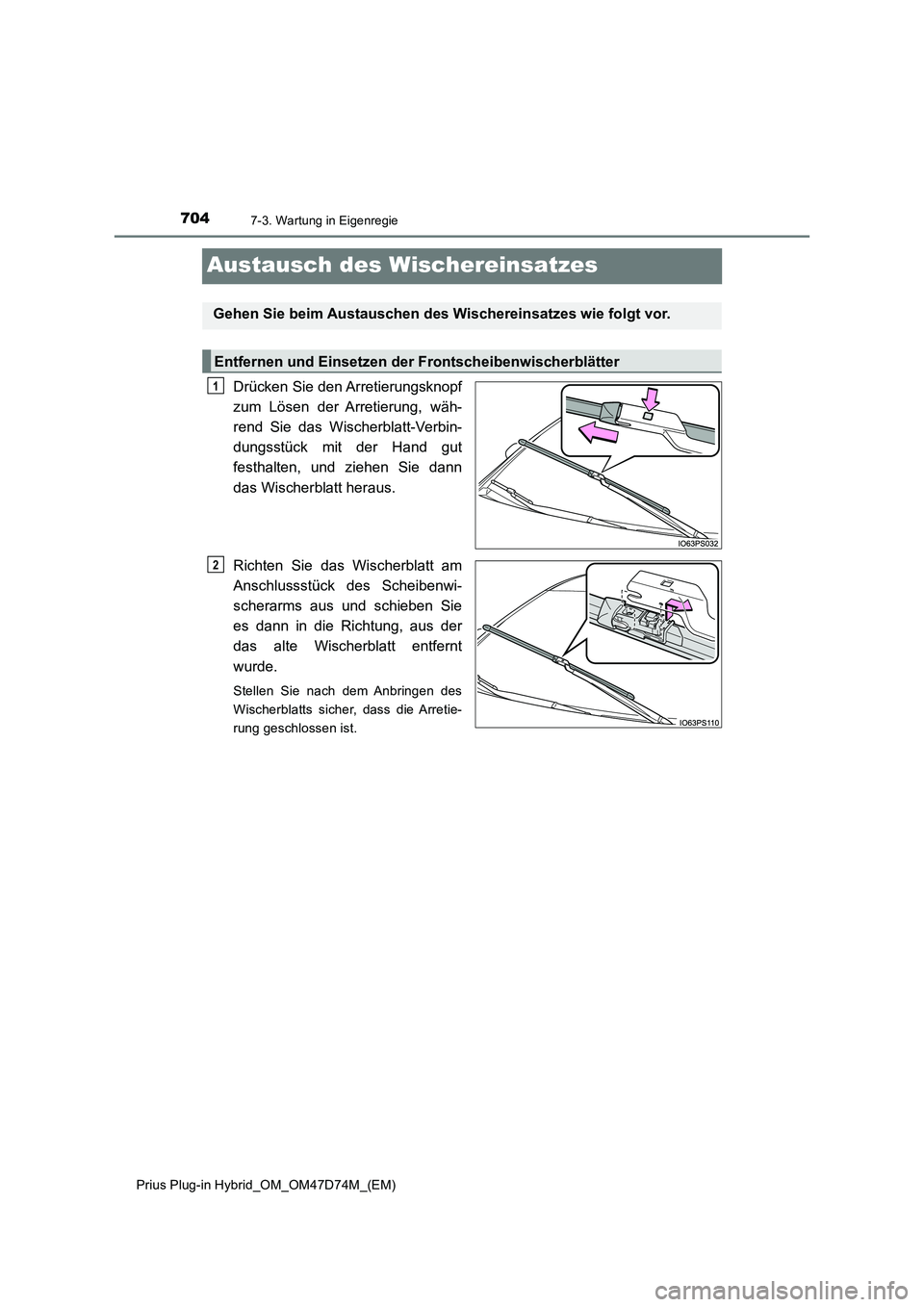

Austausch des Wischereinsatzes
Drücken Sie den Arretierungsknopf
zum Lösen der Arretierung, wäh-
rend Sie das Wischerblatt-Verbin-
dungsstück mit der Hand gut
festhalten, und ziehen Sie dann
das Wischerblatt heraus.
Richten Sie das Wischerblatt am
Anschlussstück des Scheibenwi-
scherarms aus und schieben Sie
es dann in die Richtung, aus der
das alte Wischerblatt entfernt
wurde.
Stellen Sie nach dem Anbringen des
Wischerblatts sicher, dass die Arretie-
rung geschlossen ist.
Gehen Sie beim Austauschen des Wischereinsatzes wie folgt vor.
Entfernen und Einsetzen der Frontscheibenwischerblätter
1
2
