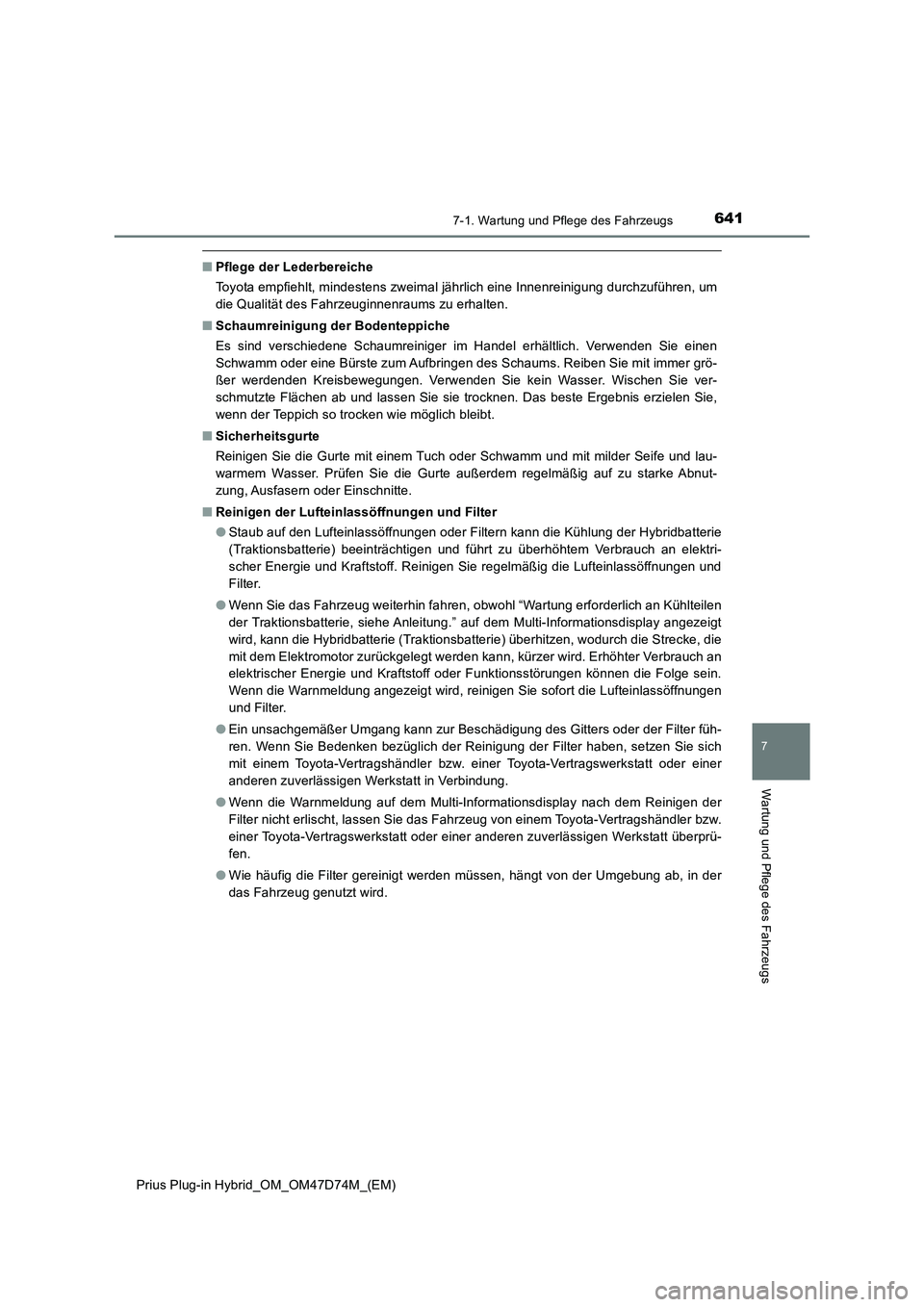

6417-1. Wartung und Pflege des Fahrzeugs
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
7
Wartung und Pflege des Fahrzeugs
■Pflege der Lederbereiche
Toyota empfiehlt, mindestens zweimal jährlich eine Innenreinigung durchzuführen, um
die Qualität des Fahrzeuginnenraums zu erhalten.
■Schaumreinigung der Bodenteppiche
Es sind verschiedene Schaumreiniger im Handel erhältlich. Verwenden Sie einen
Schwamm oder eine Bürste zum Aufbringen des Schaums. Reiben Sie mit immer grö-
ßer werdenden Kreisbewegungen. Verwenden Sie kein Wasser. Wischen Sie ver-
schmutzte Flächen ab und lassen Sie sie trocknen. Das beste Ergebnis erzielen Sie,
wenn der Teppich so trocken wie möglich bleibt.
■Sicherheitsgurte
Reinigen Sie die Gurte mit einem Tuch oder Schwamm und mit milder Seife und lau-
warmem Wasser. Prüfen Sie die Gurte außerdem regelmäßig auf zu starke Abnut-
zung, Ausfasern oder Einschnitte.
■Reinigen der Lufteinlassöffnungen und Filter
●Staub auf den Lufteinlassöffnungen oder Filtern kann die Kühlung der Hybridbatterie
(Traktionsbatterie) beeinträchtigen und führt zu überhöhtem Verbrauch an elektri-
scher Energie und Kraftstoff. Reinigen Sie regelmäßig die Lufteinlassöffnungen und
Filter.
●Wenn Sie das Fahrzeug weiterhin fahren, obwohl “Wartung erforderlich an Kühlteilen
der Traktionsbatterie, siehe Anleitung.” auf dem Multi-Informationsdisplay angezeigt
wird, kann die Hybridbatterie (Traktionsbatterie) überhitzen, wodurch die Strecke, die
mit dem Elektromotor zurückgelegt werden kann, kürzer wird. Erhöhter Verbrauch an
elektrischer Energie und Kraftstoff oder Funktionsstörungen können die Folge sein.
Wenn die Warnmeldung angezeigt wird, reinigen Sie sofort die Lufteinlassöffnungen
und Filter.
●Ein unsachgemäßer Umgang kann zur Beschädigung des Gitters oder der Filter füh-
ren. Wenn Sie Bedenken bezüglich der Reinigung der Filter haben, setzen Sie sich
mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt in Verbindung.
●Wenn die Warnmeldung auf dem Multi-Informationsdisplay nach dem Reinigen der
Filter nicht erlischt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprü-
fen.
●Wie häufig die Filter gereinigt werden müssen, hängt von der Umgebung ab, in der
das Fahrzeug genutzt wird.

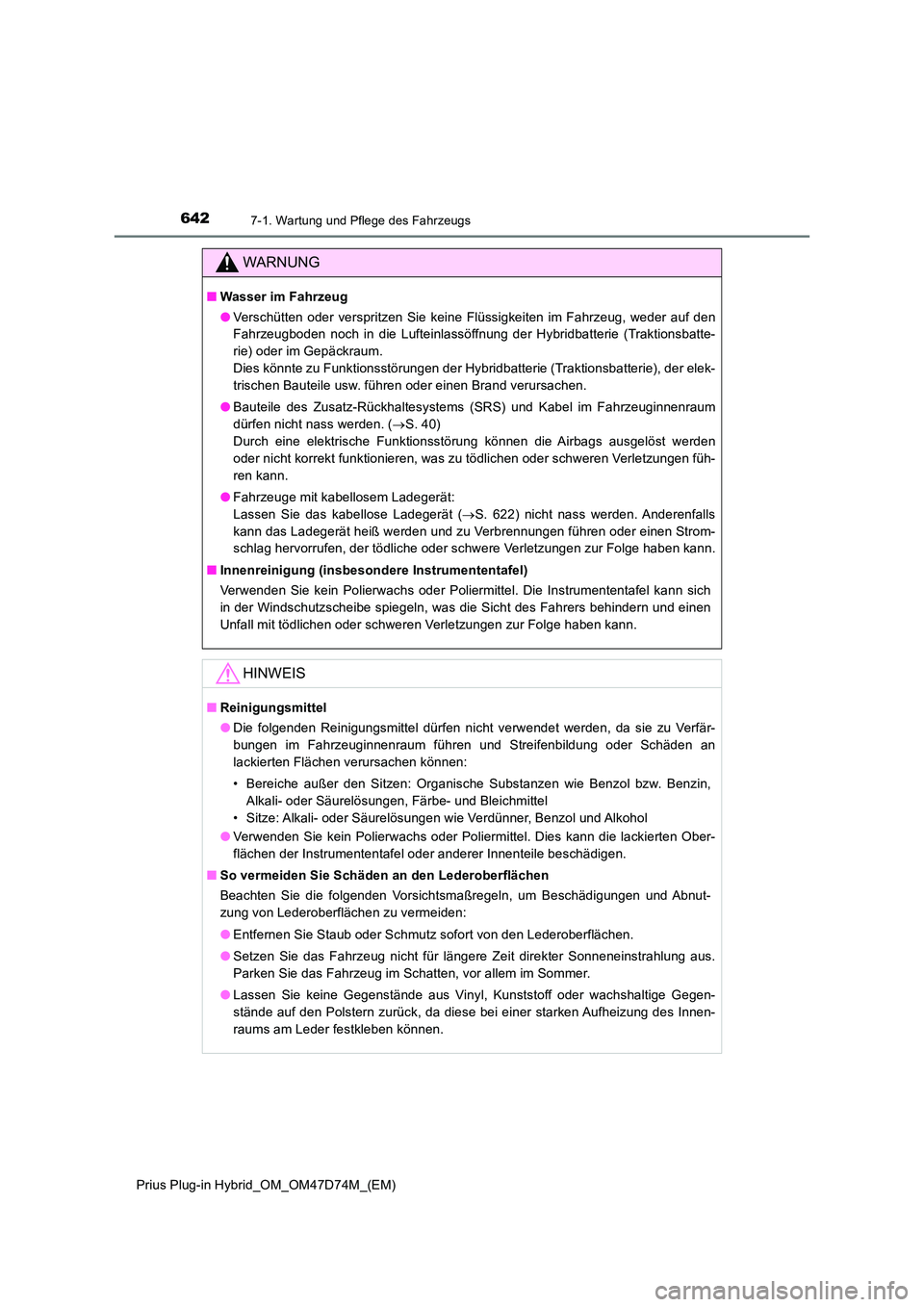

6427-1. Wartung und Pflege des Fahrzeugs
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
WARNUNG
■Wasser im Fahrzeug
● Verschütten oder verspritzen Sie keine Flüssigkeiten im Fahrzeug, weder auf den
Fahrzeugboden noch in die Lufteinlassöffnung der Hybridbatterie (Traktionsbatte-
rie) oder im Gepäckraum.
Dies könnte zu Funktionsstörungen der Hybridbatterie (Traktionsbatterie), der elek-
trischen Bauteile usw. führen oder einen Brand verursachen.
● Bauteile des Zusatz-Rückhaltesystems (SRS) und Kabel im Fahrzeuginnenraum
dürfen nicht nass werden. ( S. 40)
Durch eine elektrische Funktionsstörung können die Airbags ausgelöst werden
oder nicht korrekt funktionieren, was zu tödlichen oder schweren Verletzungen füh-
ren kann.
● Fahrzeuge mit kabellosem Ladegerät:
Lassen Sie das kabellose Ladegerät ( S. 622) nicht nass werden. Anderenfalls
kann das Ladegerät heiß werden und zu Verbrennungen führen oder einen Strom-
schlag hervorrufen, der tödliche oder schwere Verletzungen zur Folge haben kann.
■ Innenreinigung (insbesondere Instrumententafel)
Verwenden Sie kein Polierwachs oder Poliermittel. Die Instrumententafel kann sich
in der Windschutzscheibe spiegeln, was die Sicht des Fahrers behindern und einen
Unfall mit tödlichen oder schweren Verletzungen zur Folge haben kann.
HINWEIS
■ Reinigungsmittel
● Die folgenden Reinigungsmittel dürfen nicht verwendet werden, da sie zu Verfär-
bungen im Fahrzeuginnenraum führen und Streifenbildung oder Schäden an
lackierten Flächen verursachen können:
• Bereiche außer den Sitzen: Organische Substanzen wie Benzol bzw. Benzin,
Alkali- oder Säurelösungen, Färbe- und Bleichmittel
• Sitze: Alkali- oder Säurelösungen wie Verdünner, Benzol und Alkohol
● Verwenden Sie kein Polierwachs oder Poliermittel. Dies kann die lackierten Ober-
flächen der Instrumententafel oder anderer Innenteile beschädigen.
■ So vermeiden Sie Schäden an den Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaßregeln, um Beschädigungen und Abnut-
zung von Lederoberflächen zu vermeiden:
● Entfernen Sie Staub oder Schmutz sofort von den Lederoberflächen.
● Setzen Sie das Fahrzeug nicht für längere Zeit direkter Sonneneinstrahlung aus.
Parken Sie das Fahrzeug im Schatten, vor allem im Sommer.
● Lassen Sie keine Gegenstände aus Vinyl, Kunststoff oder wachshaltige Gegen-
stände auf den Polstern zurück, da diese bei einer starken Aufheizung des Innen-
raums am Leder festkleben können.

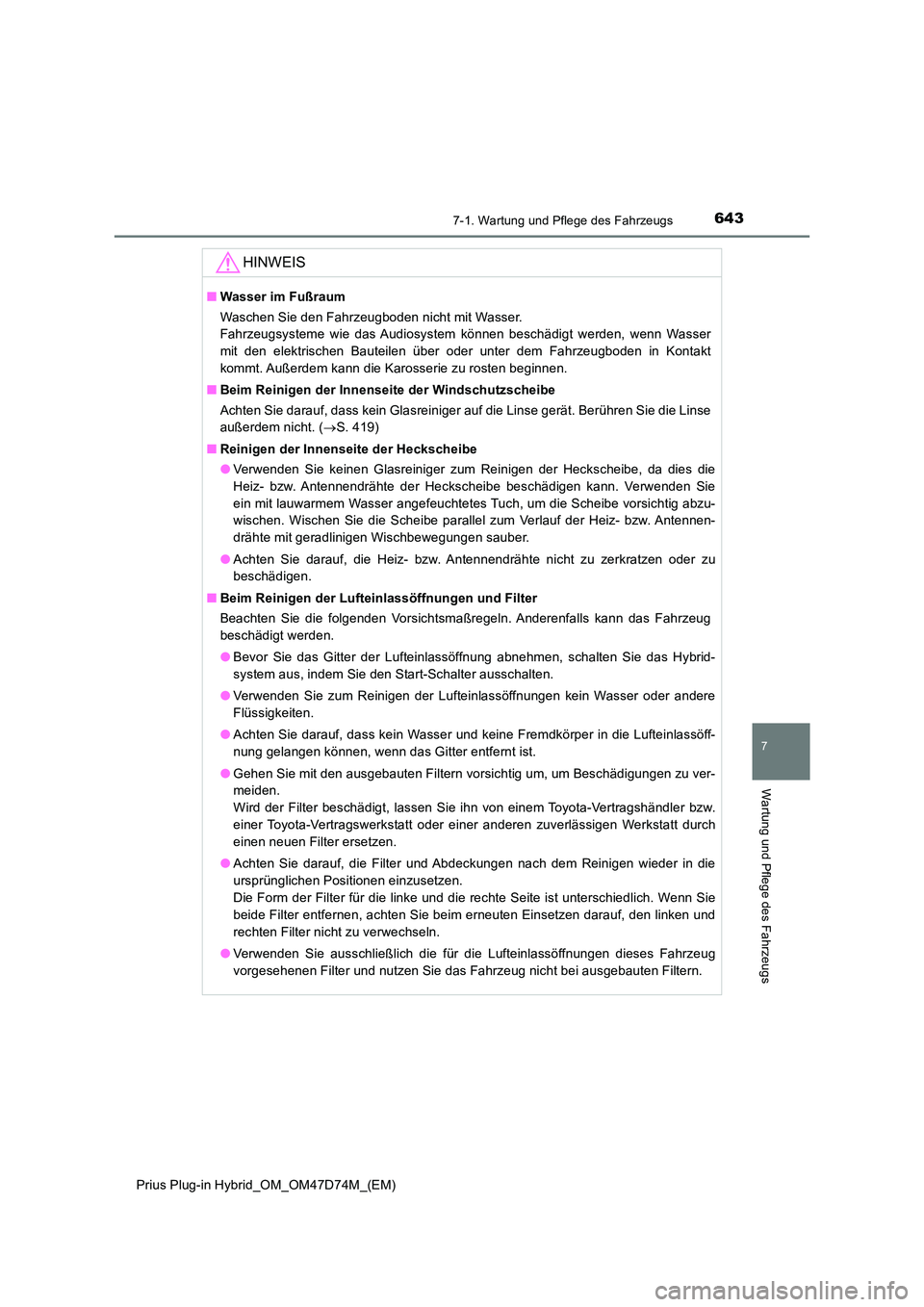

6437-1. Wartung und Pflege des Fahrzeugs
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
7
Wartung und Pflege des Fahrzeugs
HINWEIS
■Wasser im Fußraum
Waschen Sie den Fahrzeugboden nicht mit Wasser.
Fahrzeugsysteme wie das Audiosystem können beschädigt werden, wenn Wasser
mit den elektrischen Bauteilen über oder unter dem Fahrzeugboden in Kontakt
kommt. Außerdem kann die Karosserie zu rosten beginnen.
■ Beim Reinigen der Innenseite der Windschutzscheibe
Achten Sie darauf, dass kein Glasreiniger auf die Linse gerät. Berühren Sie die Linse
außerdem nicht. ( S. 419)
■ Reinigen der Innenseite der Heckscheibe
● Verwenden Sie keinen Glasreiniger zum Reinigen der Heckscheibe, da dies die
Heiz- bzw. Antennendrähte der Heckscheibe beschädigen kann. Verwenden Sie
ein mit lauwarmem Wasser angefeuchtetes Tuch, um die Scheibe vorsichtig abzu-
wischen. Wischen Sie die Scheibe parallel zum Verlauf der Heiz- bzw. Antennen-
drähte mit geradlinigen Wischbewegungen sauber.
● Achten Sie darauf, die Heiz- bzw. Antennendrähte nicht zu zerkratzen oder zu
beschädigen.
■ Beim Reinigen der Lufteinlassöffnungen und Filter
Beachten Sie die folgenden Vorsichtsmaßregeln. Anderenfalls kann das Fahrzeug
beschädigt werden.
● Bevor Sie das Gitter der Lufteinlassöffnung abnehmen, schalten Sie das Hybrid-
system aus, indem Sie den Start-Schalter ausschalten.
● Verwenden Sie zum Reinigen der Lufteinlassöffnungen kein Wasser oder andere
Flüssigkeiten.
● Achten Sie darauf, dass kein Wasser und keine Fremdkörper in die Lufteinlassöff-
nung gelangen können, wenn das Gitter entfernt ist.
● Gehen Sie mit den ausgebauten Filtern vorsichtig um, um Beschädigungen zu ver-
meiden.
Wird der Filter beschädigt, lassen Sie ihn von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt durch
einen neuen Filter ersetzen.
● Achten Sie darauf, die Filter und Abdeckungen nach dem Reinigen wieder in die
ursprünglichen Positionen einzusetzen.
Die Form der Filter für die linke und die rechte Seite ist unterschiedlich. Wenn Sie
beide Filter entfernen, achten Sie beim erneuten Einsetzen darauf, den linken und
rechten Filter nicht zu verwechseln.
● Verwenden Sie ausschließlich die für die Lufteinlassöffnungen dieses Fahrzeug
vorgesehenen Filter und nutzen Sie das Fahrzeug nicht bei ausgebauten Filtern.

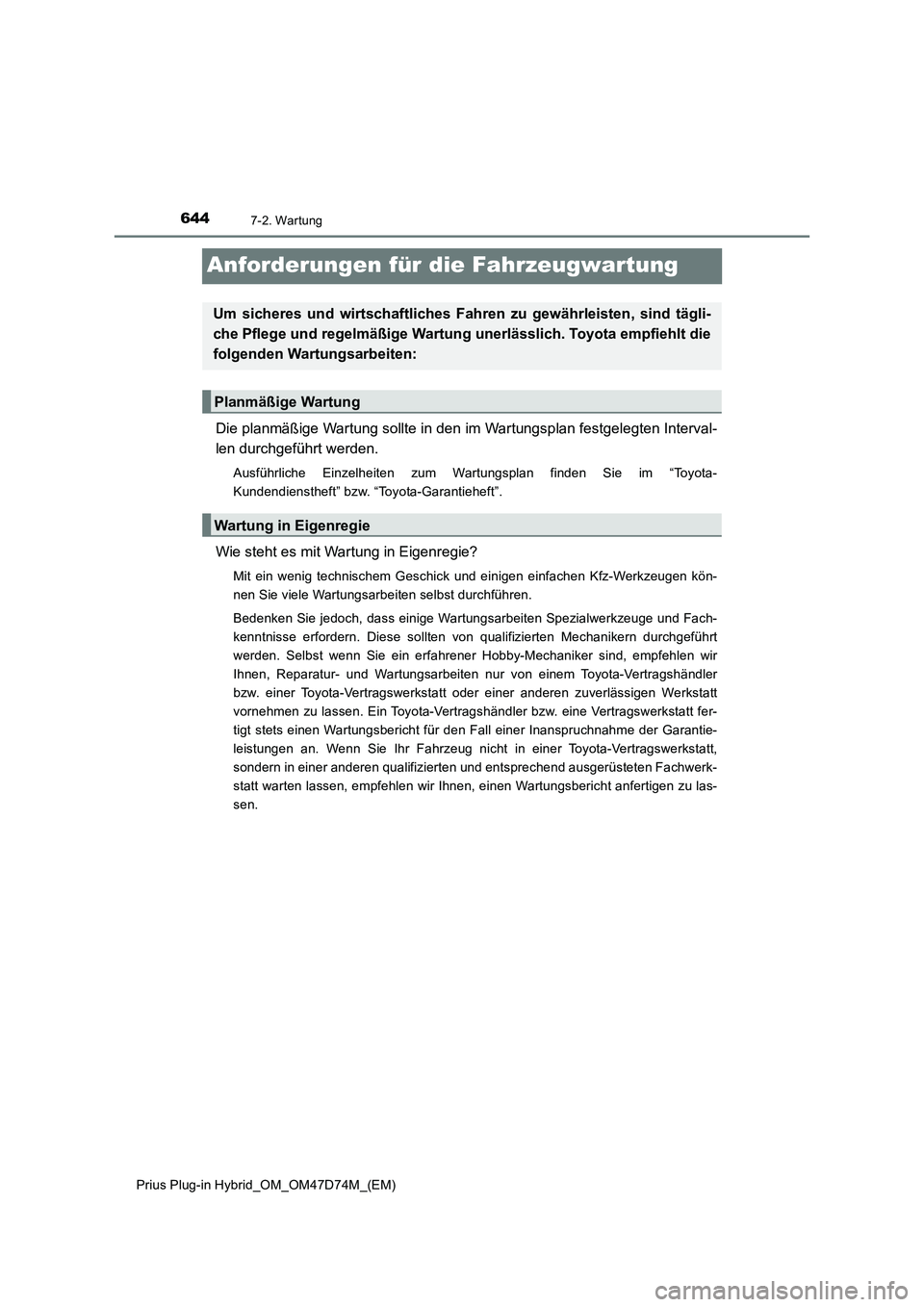

6447-2. Wartung
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Anforderungen für die Fahrzeugwartung
Die planmäßige Wartung sollte in den im Wartungsplan festgelegten Interval-
len durchgeführt werden.
Ausführliche Einzelheiten zum Wartungsplan finden Sie im “Toyota-
Kundendienstheft” bzw. “Toyota-Garantieheft”.
Wie steht es mit Wartung in Eigenregie?
Mit ein wenig technischem Geschick und einigen einfachen Kfz-Werkzeugen kön-
nen Sie viele Wartungsarbeiten selbst durchführen.
Bedenken Sie jedoch, dass einige Wartungsarbeiten Spezialwerkzeuge und Fach-
kenntnisse erfordern. Diese sollten von qualifizierten Mechanikern durchgeführt
werden. Selbst wenn Sie ein erfahrener Hobby-Mechaniker sind, empfehlen wir
Ihnen, Reparatur- und Wartungsarbeiten nur von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
vornehmen zu lassen. Ein Toyota-Vertragshändler bzw. eine Vertragswerkstatt fer-
tigt stets einen Wartungsbericht für den Fall einer Inanspruchnahme der Garantie-
leistungen an. Wenn Sie Ihr Fahrzeug nicht in einer Toyota-Vertragswerkstatt,
sondern in einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerk-
statt warten lassen, empfehlen wir Ihnen, einen Wartungsbericht anfertigen zu las-
sen.
Um sicheres und wirtschaftliches Fahren zu gewährleisten, sind tägli-
che Pflege und regelmäßige Wartung unerlässlich. Toyota empfiehlt die
folgenden Wartungsarbeiten:
Planmäßige Wartung
Wartung in Eigenregie

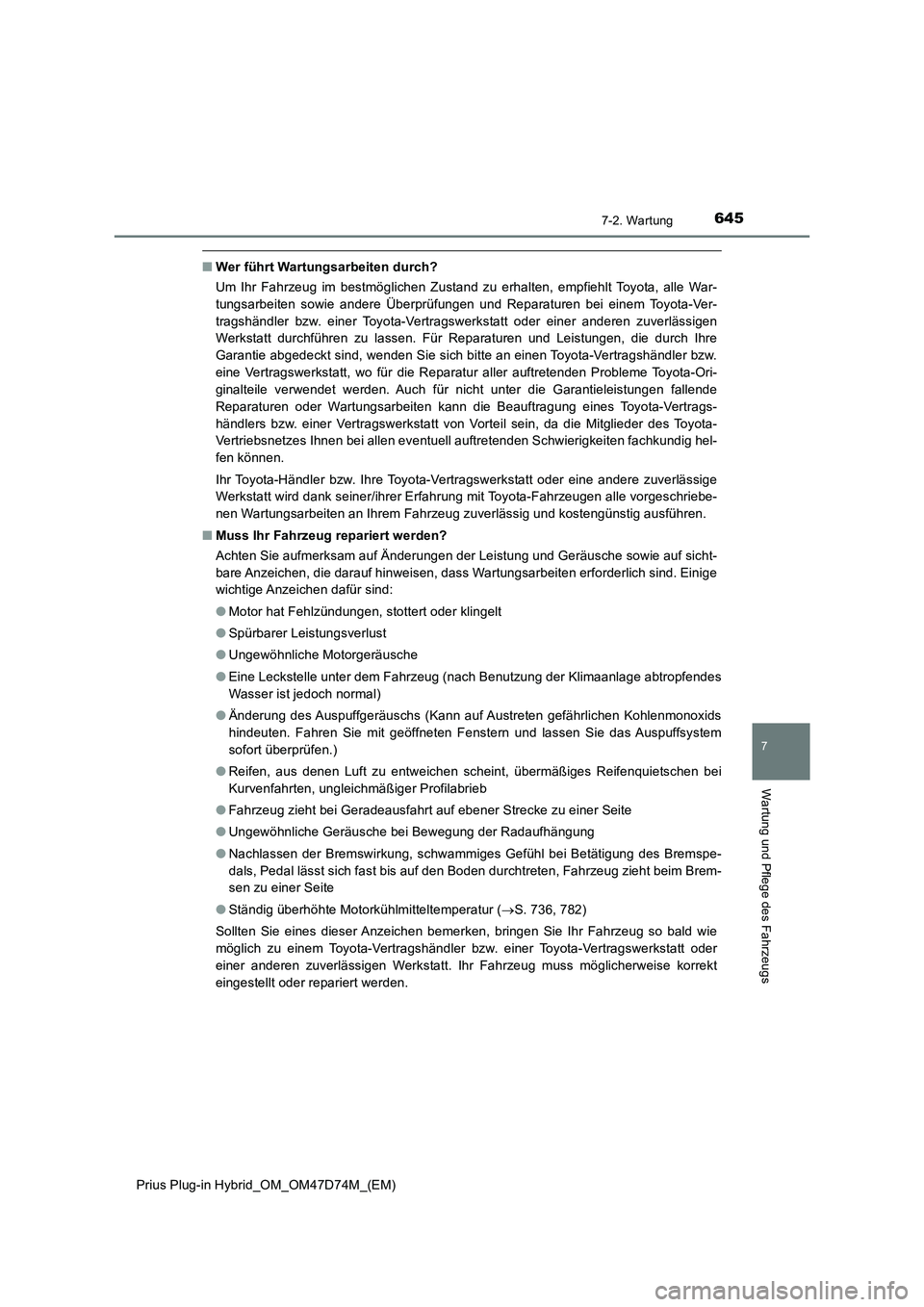

6457-2. Wartung
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
7
Wartung und Pflege des Fahrzeugs
■Wer führt Wartungsarbeiten durch?
Um Ihr Fahrzeug im bestmöglichen Zustand zu erhalten, empfiehlt Toyota, alle War-
tungsarbeiten sowie andere Überprüfungen und Reparaturen bei einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt durchführen zu lassen. Für Reparaturen und Leistungen, die durch Ihre
Garantie abgedeckt sind, wenden Sie sich bitte an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt, wo für die Reparatur aller auftretenden Probleme Toyota-Ori-
ginalteile verwendet werden. Auch für nicht unter die Garantieleistungen fallende
Reparaturen oder Wartungsarbeiten kann die Beauftragung eines Toyota-Vertrags-
händlers bzw. einer Vertragswerkstatt von Vorteil sein, da die Mitglieder des Toyota-
Vertriebsnetzes Ihnen bei allen eventuell auftretenden Schwierigkeiten fachkundig hel-
fen können.
Ihr Toyota-Händler bzw. Ihre Toyota-Vertragswerkstatt oder eine andere zuverlässige
Werkstatt wird dank seiner/ihrer Erfahrung mit Toyota-Fahrzeugen alle vorgeschriebe-
nen Wartungsarbeiten an Ihrem Fahrzeug zuverlässig und kostengünstig ausführen.
■Muss Ihr Fahrzeug repariert werden?
Achten Sie aufmerksam auf Änderungen der Leistung und Geräusche sowie auf sicht-
bare Anzeichen, die darauf hinweisen, dass Wartungsarbeiten erforderlich sind. Einige
wichtige Anzeichen dafür sind:
●Motor hat Fehlzündungen, stottert oder klingelt
●Spürbarer Leistungsverlust
●Ungewöhnliche Motorgeräusche
●Eine Leckstelle unter dem Fahrzeug (nach Benutzung der Klimaanlage abtropfendes
Wasser ist jedoch normal)
●Änderung des Auspuffgeräuschs (Kann auf Austreten gefährlichen Kohlenmonoxids
hindeuten. Fahren Sie mit geöffneten Fenstern und lassen Sie das Auspuffsystem
sofort überprüfen.)
●Reifen, aus denen Luft zu entweichen scheint, übermäßiges Reifenquietschen bei
Kurvenfahrten, ungleichmäßiger Profilabrieb
●Fahrzeug zieht bei Geradeausfahrt auf ebener Strecke zu einer Seite
●Ungewöhnliche Geräusche bei Bewegung der Radaufhängung
●Nachlassen der Bremswirkung, schwammiges Gefühl bei Betätigung des Bremspe-
dals, Pedal lässt sich fast bis auf den Boden durchtreten, Fahrzeug zieht beim Brem-
sen zu einer Seite
●Ständig überhöhte Motorkühlmitteltemperatur (S. 736, 782)
Sollten Sie eines dieser Anzeichen bemerken, bringen Sie Ihr Fahrzeug so bald wie
möglich zu einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt. Ihr Fahrzeug muss möglicherweise korrekt
eingestellt oder repariert werden.

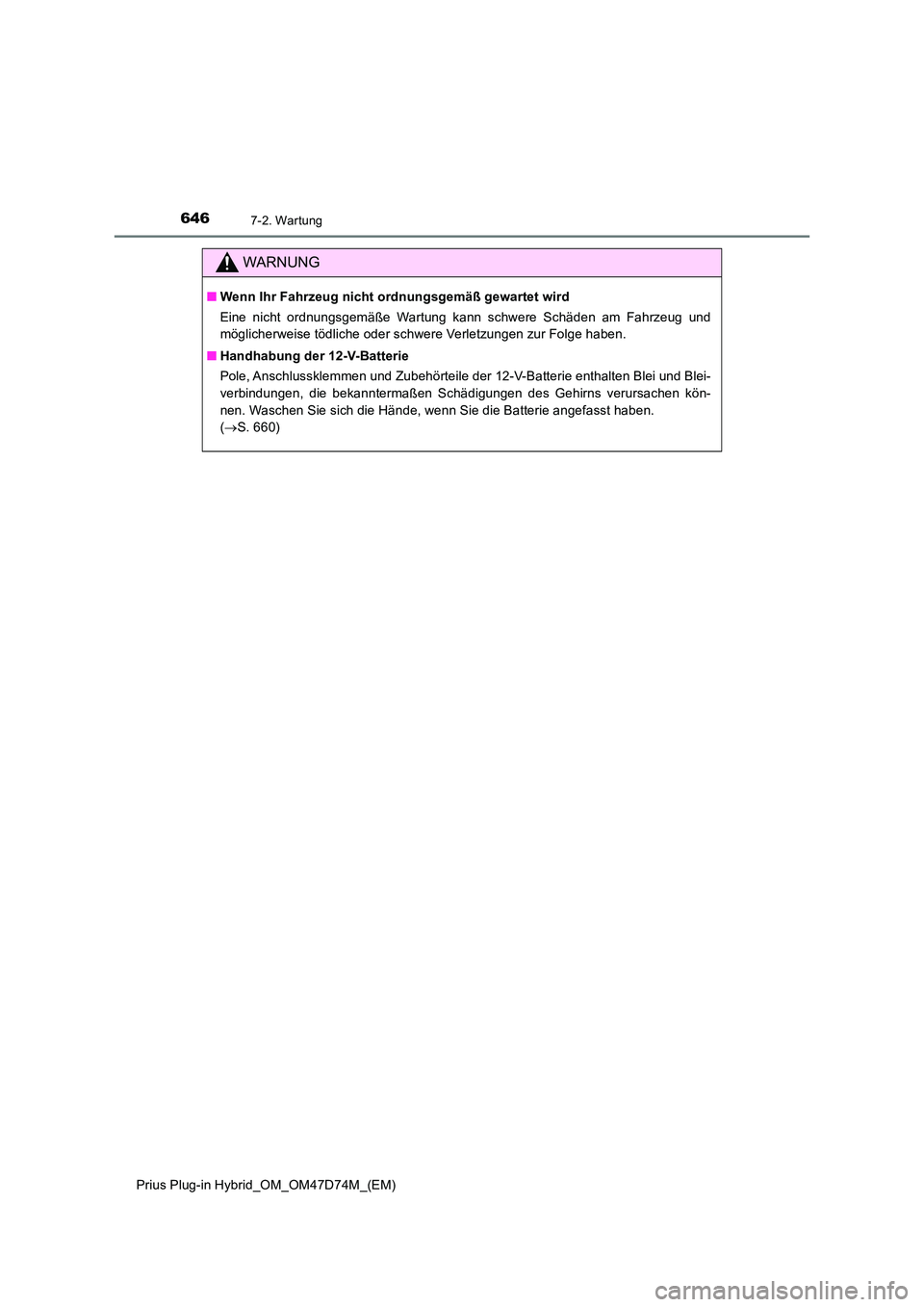

6467-2. Wartung
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
WARNUNG
■Wenn Ihr Fahrzeug nicht ordnungsgemäß gewartet wird
Eine nicht ordnungsgemäße Wartung kann schwere Schäden am Fahrzeug und
möglicherweise tödliche oder schwere Verletzungen zur Folge haben.
■ Handhabung der 12-V-Batterie
Pole, Anschlussklemmen und Zubehörteile der 12-V-Batterie enthalten Blei und Blei-
verbindungen, die bekanntermaßen Schädigungen des Gehirns verursachen kön-
nen. Waschen Sie sich die Hände, wenn Sie die Batterie angefasst haben.
( S. 660)

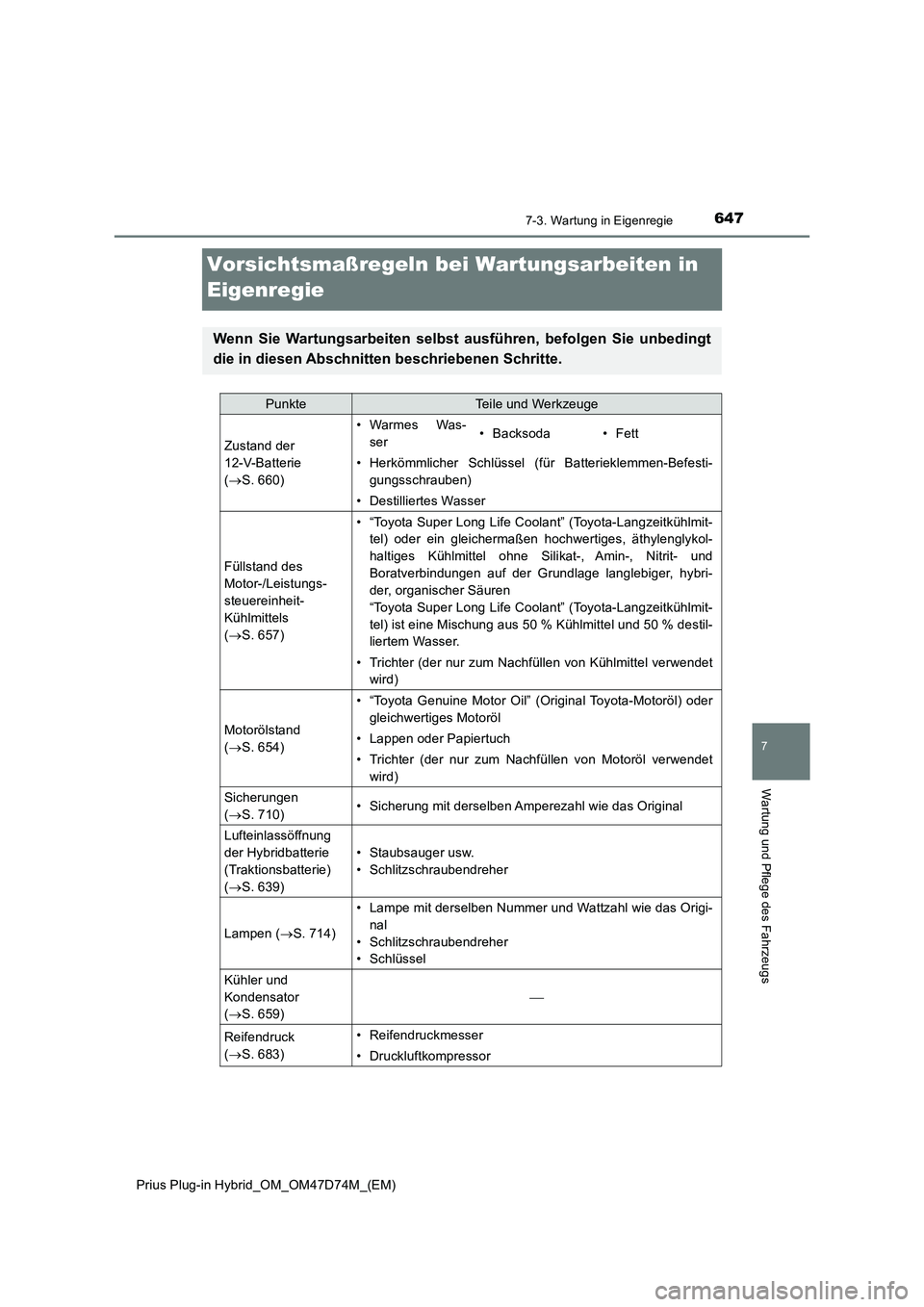

6477-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
7
Wartung und Pflege des Fahrzeugs
Vorsichtsmaßregeln bei Wartungsarbeiten in
Eigenregie
Wenn Sie Wartungsarbeiten selbst ausführen, befolgen Sie unbedingt
die in diesen Abschnitten beschriebenen Schritte.
PunkteTeile und Werkzeuge
Zustand der
12-V-Batterie
(S. 660)• Warmes Was-
ser•Backsoda •Fett
• Herkömmlicher Schlüssel (für Batterieklemmen-Befesti-
gungsschrauben)
• Destilliertes Wasser
Füllstand des
Motor-/Leistungs-
steuereinheit-
Kühlmittels
(S. 657)• “Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmit-
tel) oder ein gleichermaßen hochwertiges, äthylenglykol-
haltiges Kühlmittel ohne Silikat-, Amin-, Nitrit- und
Boratverbindungen auf der Grundlage langlebiger, hybri-
der, organischer Säuren
“Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmit-
tel) ist eine Mischung aus 50 % Kühlmittel und 50 % destil-
liertem Wasser.
• Trichter (der nur zum Nachfüllen von Kühlmittel verwendet
wird)
Motorölstand
(S. 654)
• “Toyota Genuine Motor Oil” (Original Toyota-Motoröl) oder
gleichwertiges Motoröl
• Lappen oder Papiertuch
• Trichter (der nur zum Nachfüllen von Motoröl verwendet
wird)
Sicherungen
(S. 710)• Sicherung mit derselben Amperezahl wie das Original
Lufteinlassöffnung
der Hybridbatterie
(Traktionsbatterie)
(S. 639)
• Staubsauger usw.
• Schlitzschraubendreher
Lampen (S. 714)
• Lampe mit derselben Nummer und Wattzahl wie das Origi-
nal
• Schlitzschraubendreher
• Schlüssel
Kühler und
Kondensator
(S. 659)

Reifendruck
(S. 683)• Reifendruckmesser
• Druckluftkompressor

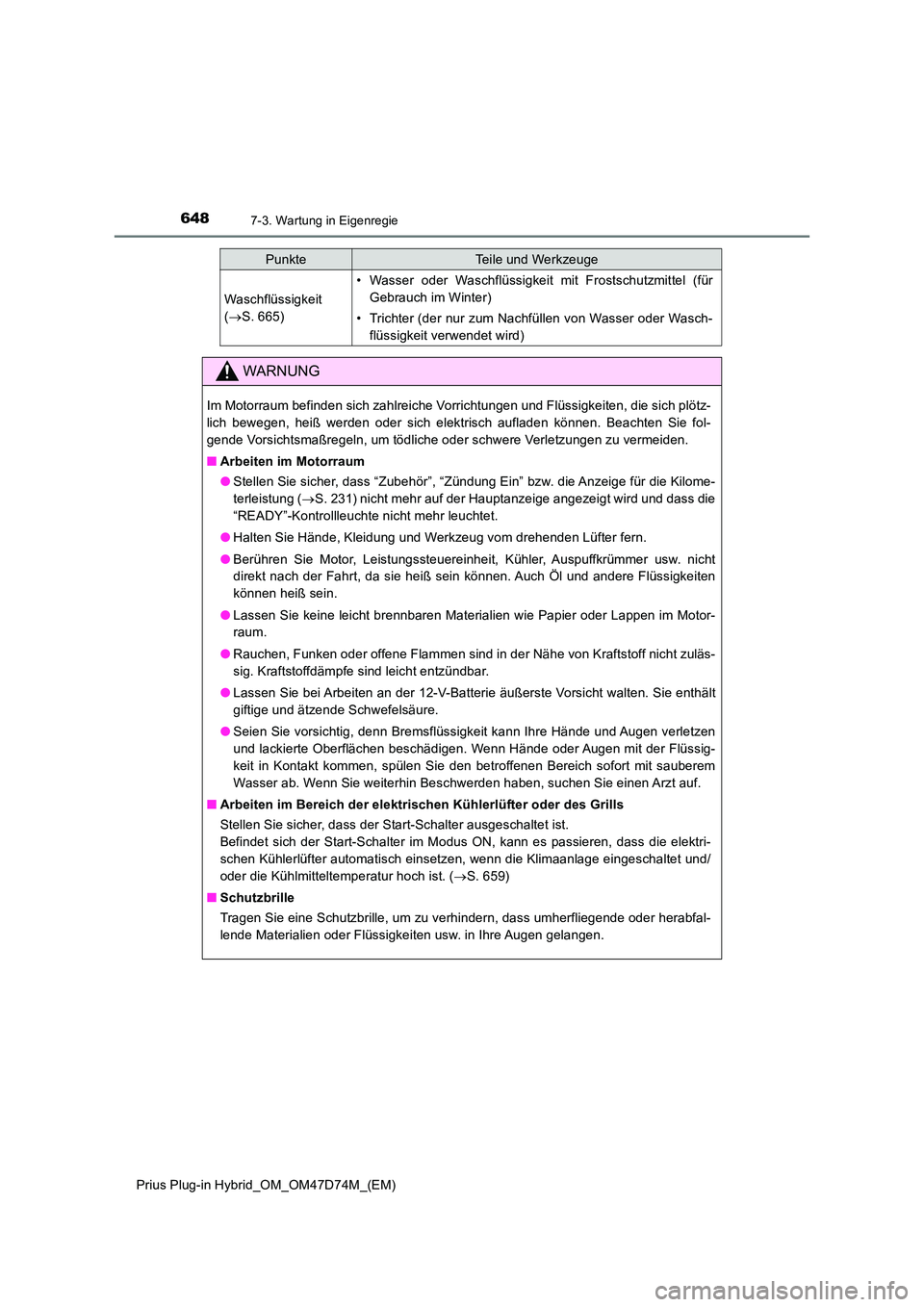

6487-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Waschflüssigkeit
( S. 665)
• Wasser oder Waschflüssigkeit mit Frostschutzmittel (für
Gebrauch im Winter)
• Trichter (der nur zum Nachfüllen von Wasser oder Wasch-
flüssigkeit verwendet wird)
WARNUNG
Im Motorraum befinden sich zahlreiche Vorrichtungen und Flüssigkeiten, die sich plötz-
lich bewegen, heiß werden oder sich elektrisch aufladen können. Beachten Sie fol-
gende Vorsichtsmaßregeln, um tödliche oder schwere Verletzungen zu vermeiden.
■ Arbeiten im Motorraum
● Stellen Sie sicher, dass “Zubehör”, “Zündung Ein” bzw. die Anzeige für die Kilome-
terleistung ( S. 231) nicht mehr auf der Hauptanzeige angezeigt wird und dass die
“READY”-Kontrollleuchte nicht mehr leuchtet.
● Halten Sie Hände, Kleidung und Werkzeug vom drehenden Lüfter fern.
● Berühren Sie Motor, Leistungssteuereinheit, Kühler, Auspuffkrümmer usw. nicht
direkt nach der Fahrt, da sie heiß sein können. Auch Öl und andere Flüssigkeiten
können heiß sein.
● Lassen Sie keine leicht brennbaren Materialien wie Papier oder Lappen im Motor-
raum.
● Rauchen, Funken oder offene Flammen sind in der Nähe von Kraftstoff nicht zuläs-
sig. Kraftstoffdämpfe sind leicht entzündbar.
● Lassen Sie bei Arbeiten an der 12-V-Batterie äußerste Vorsicht walten. Sie enthält
giftige und ätzende Schwefelsäure.
● Seien Sie vorsichtig, denn Bremsflüssigkeit kann Ihre Hände und Augen verletzen
und lackierte Oberflächen beschädigen. Wenn Hände oder Augen mit der Flüssig-
keit in Kontakt kommen, spülen Sie den betroffenen Bereich sofort mit sauberem
Wasser ab. Wenn Sie weiterhin Beschwerden haben, suchen Sie einen Arzt auf.
■ Arbeiten im Bereich der elektrischen Kühlerlüfter oder des Grills
Stellen Sie sicher, dass der Start-Schalter ausgeschaltet ist.
Befindet sich der Start-Schalter im Modus ON, kann es passieren, dass die elektri-
schen Kühlerlüfter automatisch einsetzen, wenn die Klimaanlage eingeschaltet und/
oder die Kühlmitteltemperatur hoch ist. ( S. 659)
■ Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhindern, dass umherfliegende oder herabfal-
lende Materialien oder Flüssigkeiten usw. in Ihre Augen gelangen.
PunkteTeile und Werkzeuge
