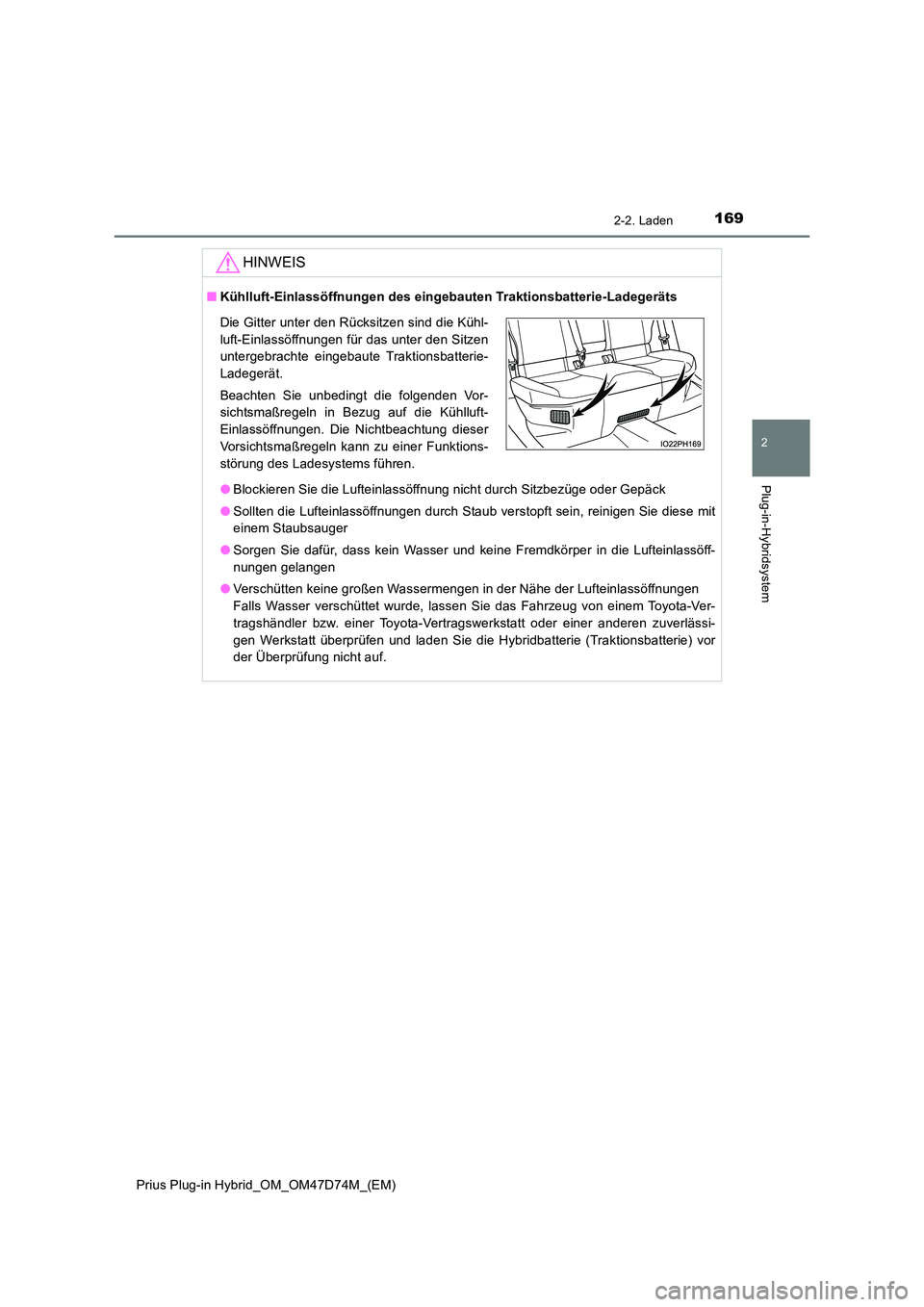

2020 TOYOTA PRIUS PLUG-IN HYBRID Betriebsanleitungen (in German)

1692-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
HINWEIS
■Kühlluft-Einlassöffnungen des eingebauten Traktionsbatterie-Ladegeräts
● Blockieren Sie die Lufteinlassöffnung nicht durch Sitzbezüge oder Gepäck
● Sollten die Lufteinlassöffnungen durch Staub verstopft sein, reinigen Sie diese mit
einem Staubsauger
● Sorgen Sie dafür, dass kein Wasser und keine Fremdkörper in die Lufteinlassöff-
nungen gelangen
● Verschütten keine großen Wassermengen in der Nähe der Lufteinlassöffnungen
Falls Wasser verschüttet wurde, lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässi-
gen Werkstatt überprüfen und laden Sie die Hybridbatterie (Traktionsbatterie) vor
der Überprüfung nicht auf.
Die Gitter unter den Rücksitzen sind die Kühl-
luft-Einlassöffnungen für das unter den Sitzen
untergebrachte eingebaute Traktionsbatterie-
Ladegerät.
Beachten Sie unbedingt die folgenden Vor-
sichtsmaßregeln in Bezug auf die Kühlluft-
Einlassöffnungen. Die Nichtbeachtung dieser
Vorsichtsmaßregeln kann zu einer Funktions-
störung des Ladesystems führen.

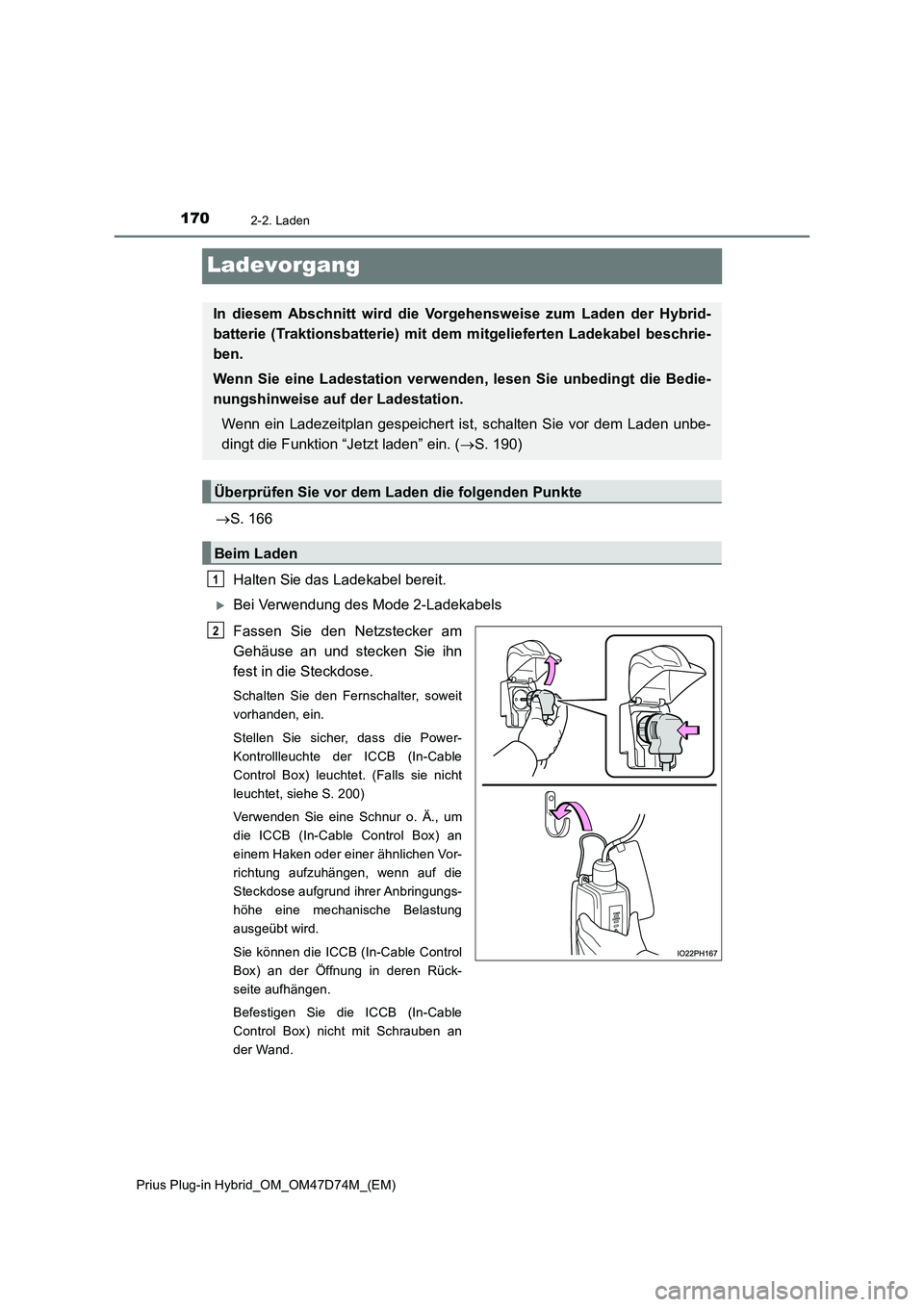

1702-2. Laden
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Ladevorgang
S. 166
Halten Sie das Ladekabel bereit.
Bei Verwendung des Mode 2-Ladekabels
Fassen Sie den Netzstecker am
Gehäuse an und stecken Sie ihn
fest in die Steckdose.
Schalten Sie den Fernschalter, soweit
vorhanden, ein.
Stellen Sie sicher, dass die Power-
Kontrollleuchte der ICCB (In-Cable
Control Box) leuchtet. (Falls sie nicht
leuchtet, siehe S. 200)
Verwenden Sie eine Schnur o. Ä., um
die ICCB (In-Cable Control Box) an
einem Haken oder einer ähnlichen Vor-
richtung aufzuhängen, wenn auf die
Steckdose aufgrund ihrer Anbringungs-
höhe eine mechanische Belastung
ausgeübt wird.
Sie können die ICCB (In-Cable Control
Box) an der Öffnung in deren Rück-
seite aufhängen.
Befestigen Sie die ICCB (In-Cable
Control Box) nicht mit Schrauben an
der Wand.
In diesem Abschnitt wird die Vorgehensweise zum Laden der Hybrid-
batterie (Traktionsbatterie) mit dem mitgelieferten Ladekabel beschrie-
ben.
Wenn Sie eine Ladestation verwenden, lesen Sie unbedingt die Bedie-
nungshinweise auf der Ladestation.
Wenn ein Ladezeitplan gespeichert ist, schalten Sie vor dem Laden unbe-
dingt die Funktion “Jetzt laden” ein. ( S. 190)
Überprüfen Sie vor dem Laden die folgenden Punkte
Beim Laden
1
2

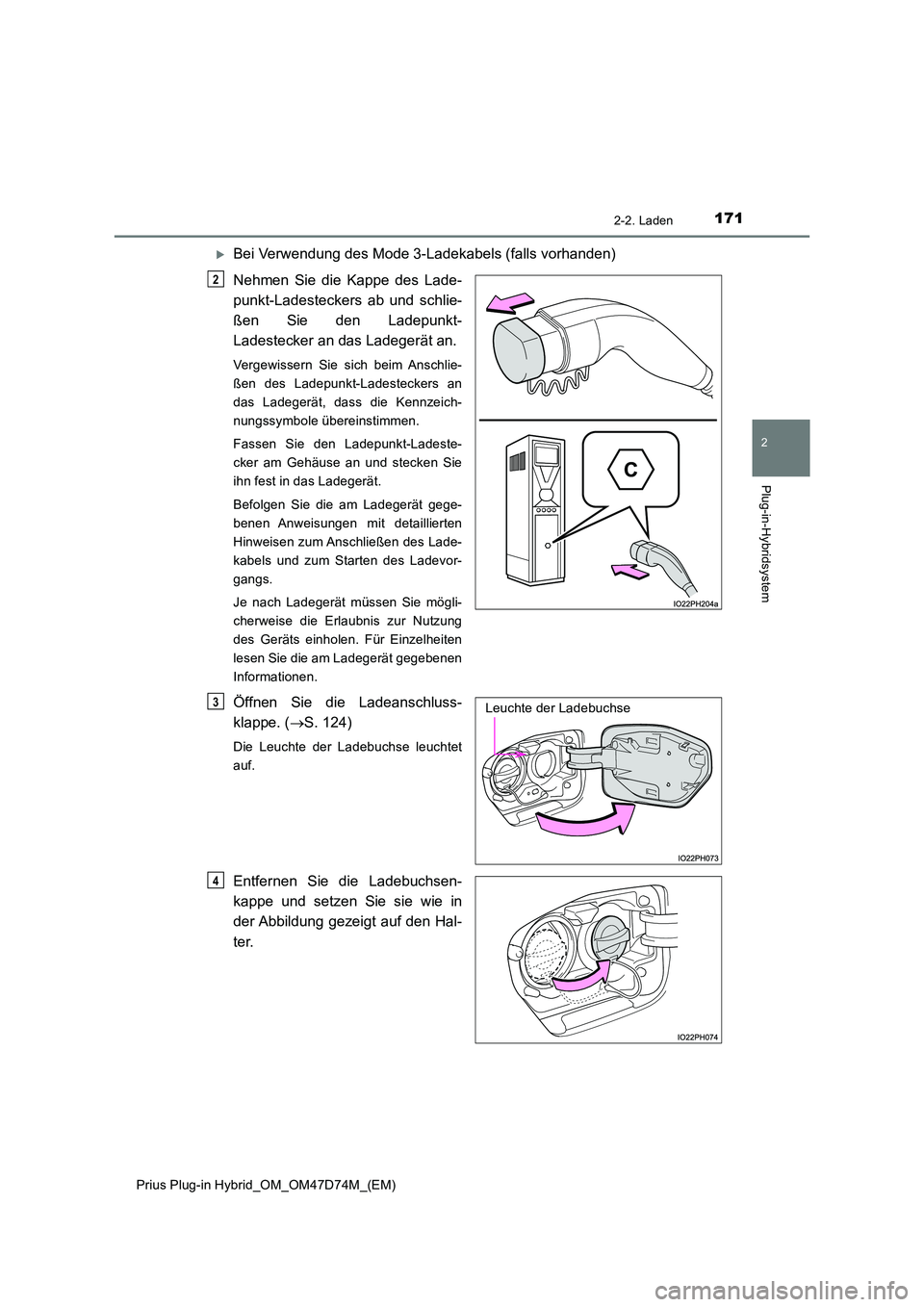

1712-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Bei Verwendung des Mode 3-Ladekabels (falls vorhanden)
Nehmen Sie die Kappe des Lade-
punkt-Ladesteckers ab und schlie-
ßen Sie den Ladepunkt-
Ladestecker an das Ladegerät an.
Vergewissern Sie sich beim Anschlie-
ßen des Ladepunkt-Ladesteckers an
das Ladegerät, dass die Kennzeich-
nungssymbole übereinstimmen.
Fassen Sie den Ladepunkt-Ladeste-
cker am Gehäuse an und stecken Sie
ihn fest in das Ladegerät.
Befolgen Sie die am Ladegerät gege-
benen Anweisungen mit detaillierten
Hinweisen zum Anschließen des Lade-
kabels und zum Starten des Ladevor-
gangs.
Je nach Ladegerät müssen Sie mögli-
cherweise die Erlaubnis zur Nutzung
des Geräts einholen. Für Einzelheiten
lesen Sie die am Ladegerät gegebenen
Informationen.
Öffnen Sie die Ladeanschluss-
klappe. ( S. 124)
Die Leuchte der Ladebuchse leuchtet
auf.
Entfernen Sie die Ladebuchsen-
kappe und setzen Sie sie wie in
der Abbildung gezeigt auf den Hal-
ter.
2
Leuchte der Ladebuchse3
4

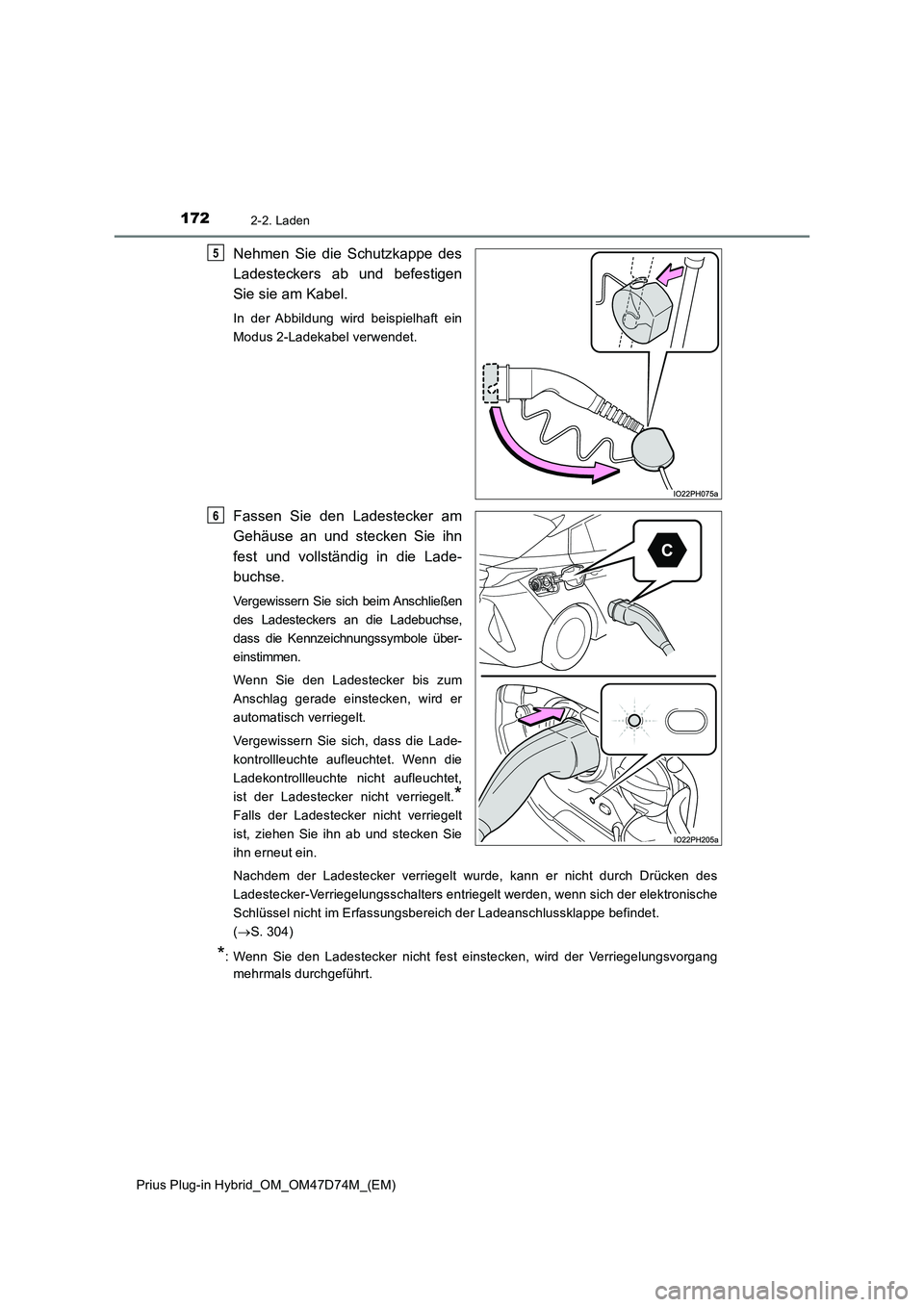

1722-2. Laden
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Nehmen Sie die Schutzkappe des
Ladesteckers ab und befestigen
Sie sie am Kabel.
In der Abbildung wird beispielhaft ein
Modus 2-Ladekabel verwendet.
Fassen Sie den Ladestecker am
Gehäuse an und stecken Sie ihn
fest und vollständig in die Lade-
buchse.
Vergewissern Sie sich beim Anschließen
des Ladesteckers an die Ladebuchse,
dass die Kennzeichnungssymbole über-
einstimmen.
Wenn Sie den Ladestecker bis zum
Anschlag gerade einstecken, wird er
automatisch verriegelt.
Vergewissern Sie sich, dass die Lade-
kontrollleuchte aufleuchtet. Wenn die
Ladekontrollleuchte nicht aufleuchtet,
ist der Ladestecker nicht verriegelt.
*
Falls der Ladestecker nicht verriegelt
ist, ziehen Sie ihn ab und stecken Sie
ihn erneut ein.
Nachdem der Ladestecker verriegelt wurde, kann er nicht durch Drücken des
Ladestecker-Verriegelungsschalters entriegelt werden, wenn sich der elektronische
Schlüssel nicht im Erfassungsbereich der Ladeanschlussklappe befindet.
(S. 304)
*: Wenn Sie den Ladestecker nicht fest einstecken, wird der Verriegelungsvorgang
mehrmals durchgeführt.
5
6

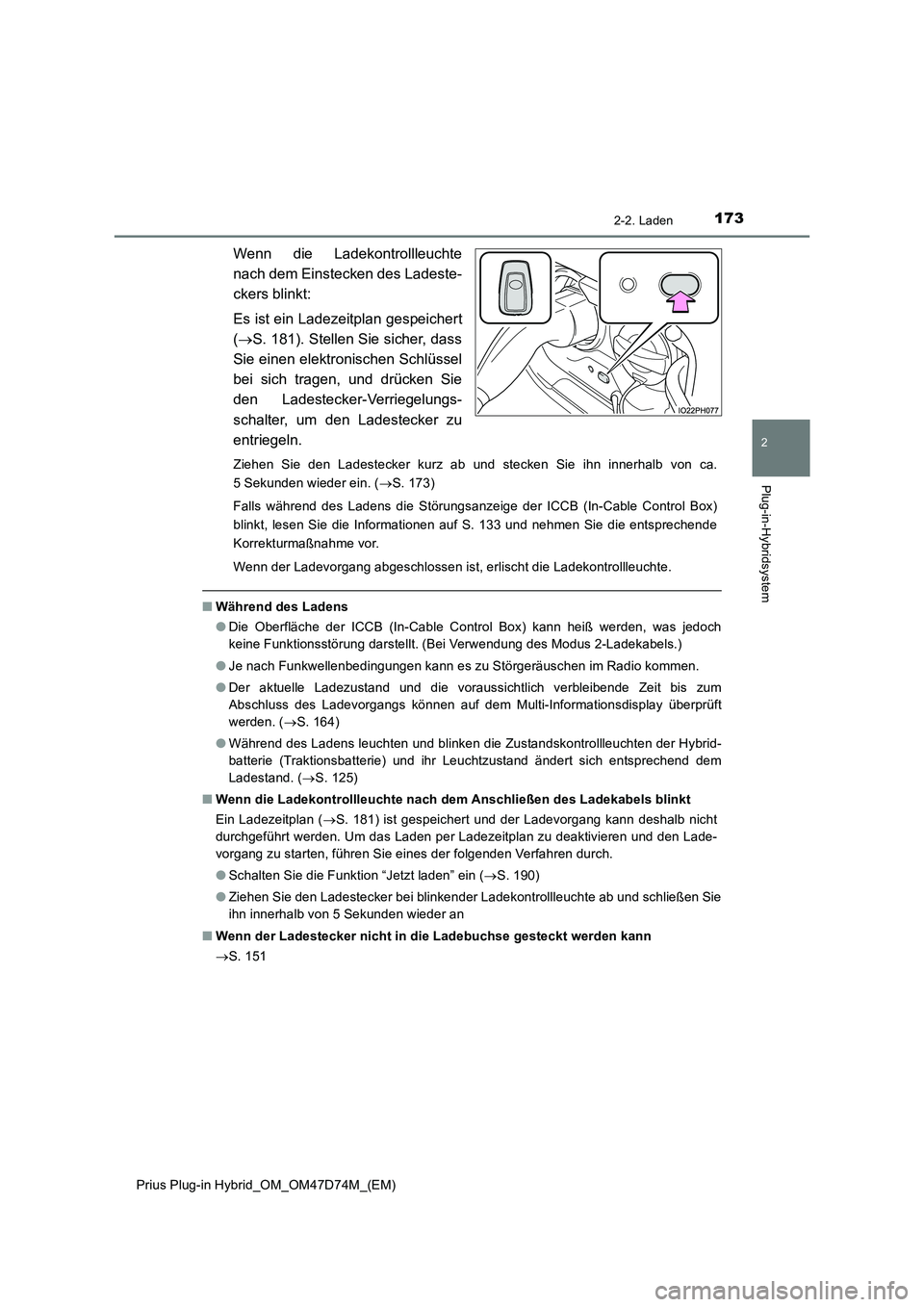

1732-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Wenn die Ladekontrollleuchte
nach dem Einstecken des Ladeste-
ckers blinkt:
Es ist ein Ladezeitplan gespeichert
(S. 181). Stellen Sie sicher, dass
Sie einen elektronischen Schlüssel
bei sich tragen, und drücken Sie
den Ladestecker-Verriegelungs-
schalter, um den Ladestecker zu
entriegeln.
Ziehen Sie den Ladestecker kurz ab und stecken Sie ihn innerhalb von ca.
5 Sekunden wieder ein. (S. 173)
Falls während des Ladens die Störungsanzeige der ICCB (In-Cable Control Box)
blinkt, lesen Sie die Informationen auf S. 133 und nehmen Sie die entsprechende
Korrekturmaßnahme vor.
Wenn der Ladevorgang abgeschlossen ist, erlischt die Ladekontrollleuchte.
■Während des Ladens
●Die Oberfläche der ICCB (In-Cable Control Box) kann heiß werden, was jedoch
keine Funktionsstörung darstellt. (Bei Verwendung des Modus 2-Ladekabels.)
●Je nach Funkwellenbedingungen kann es zu Störgeräuschen im Radio kommen.
●Der aktuelle Ladezustand und die voraussichtlich verbleibende Zeit bis zum
Abschluss des Ladevorgangs können auf dem Multi-Informationsdisplay überprüft
werden. (S. 164)
●Während des Ladens leuchten und blinken die Zustandskontrollleuchten der Hybrid-
batterie (Traktionsbatterie) und ihr Leuchtzustand ändert sich entsprechend dem
Ladestand. (S. 125)
■Wenn die Ladekontrollleuchte nach dem Anschließen des Ladekabels blinkt
Ein Ladezeitplan (S. 181) ist gespeichert und der Ladevorgang kann deshalb nicht
durchgeführt werden. Um das Laden per Ladezeitplan zu deaktivieren und den Lade-
vorgang zu starten, führen Sie eines der folgenden Verfahren durch.
●Schalten Sie die Funktion “Jetzt laden” ein (S. 190)
●Ziehen Sie den Ladestecker bei blinkender Ladekontrollleuchte ab und schließen Sie
ihn innerhalb von 5 Sekunden wieder an
■Wenn der Ladestecker nicht in die Ladebuchse gesteckt werden kann
S. 151

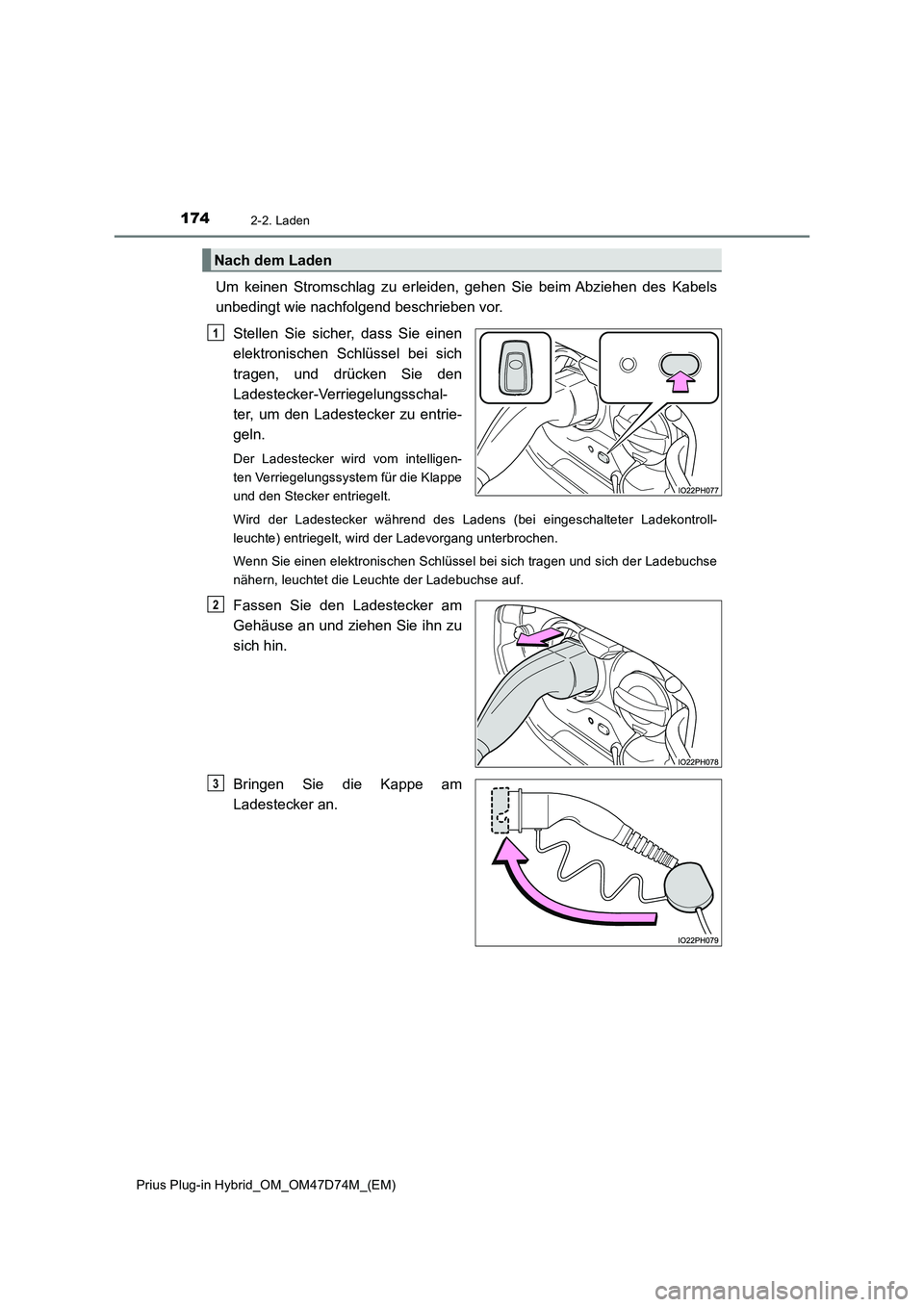

1742-2. Laden
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Um keinen Stromschlag zu erleiden, gehen Sie beim Abziehen des Kabels
unbedingt wie nachfolgend beschrieben vor.
Stellen Sie sicher, dass Sie einen
elektronischen Schlüssel bei sich
tragen, und drücken Sie den
Ladestecker-Verriegelungsschal-
ter, um den Ladestecker zu entrie-
geln.
Der Ladestecker wird vom intelligen-
ten Verriegelungssystem für die Klappe
und den Stecker entriegelt.
Wird der Ladestecker während des Ladens (bei eingeschalteter Ladekontroll-
leuchte) entriegelt, wird der Ladevorgang unterbrochen.
Wenn Sie einen elektronischen Schlüssel bei sich tragen und sich der Ladebuchse
nähern, leuchtet die Leuchte der Ladebuchse auf.
Fassen Sie den Ladestecker am
Gehäuse an und ziehen Sie ihn zu
sich hin.
Bringen Sie die Kappe am
Ladestecker an.
Nach dem Laden
1
2
3

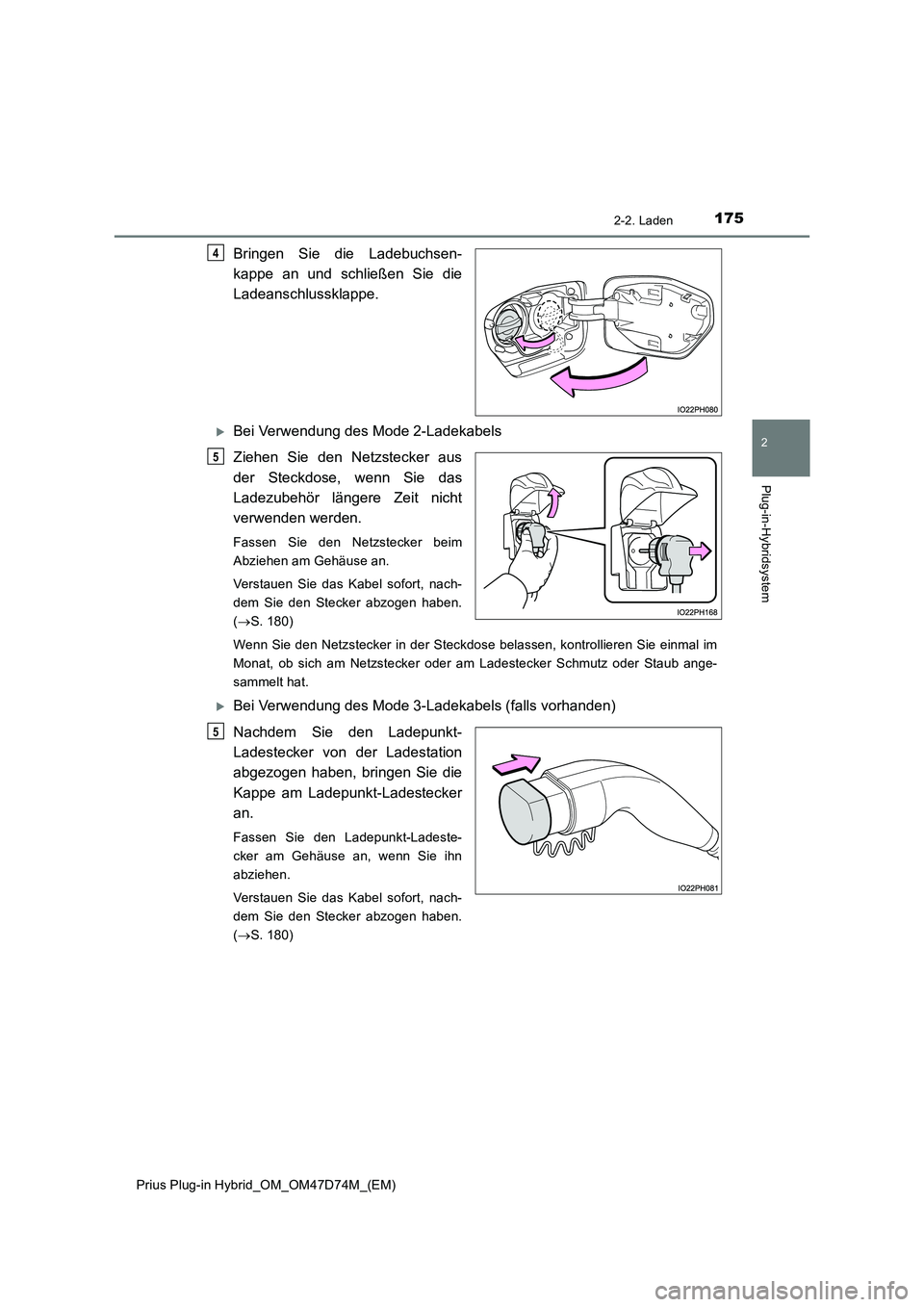

1752-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Bringen Sie die Ladebuchsen-
kappe an und schließen Sie die
Ladeanschlussklappe.
Bei Verwendung des Mode 2-Ladekabels
Ziehen Sie den Netzstecker aus
der Steckdose, wenn Sie das
Ladezubehör längere Zeit nicht
verwenden werden.
Fassen Sie den Netzstecker beim
Abziehen am Gehäuse an.
Verstauen Sie das Kabel sofort, nach-
dem Sie den Stecker abzogen haben.
( S. 180)
Wenn Sie den Netzstecker in der Steckdose belassen, kontrollieren Sie einmal im
Monat, ob sich am Netzstecker oder am Ladestecker Schmutz oder Staub ange-
sammelt hat.
Bei Verwendung des Mode 3-Ladekabels (falls vorhanden)
Nachdem Sie den Ladepunkt-
Ladestecker von der Ladestation
abgezogen haben, bringen Sie die
Kappe am Ladepunkt-Ladestecker
an.
Fassen Sie den Ladepunkt-Ladeste-
cker am Gehäuse an, wenn Sie ihn
abziehen.
Verstauen Sie das Kabel sofort, nach-
dem Sie den Stecker abzogen haben.
( S. 180)
4
5
5

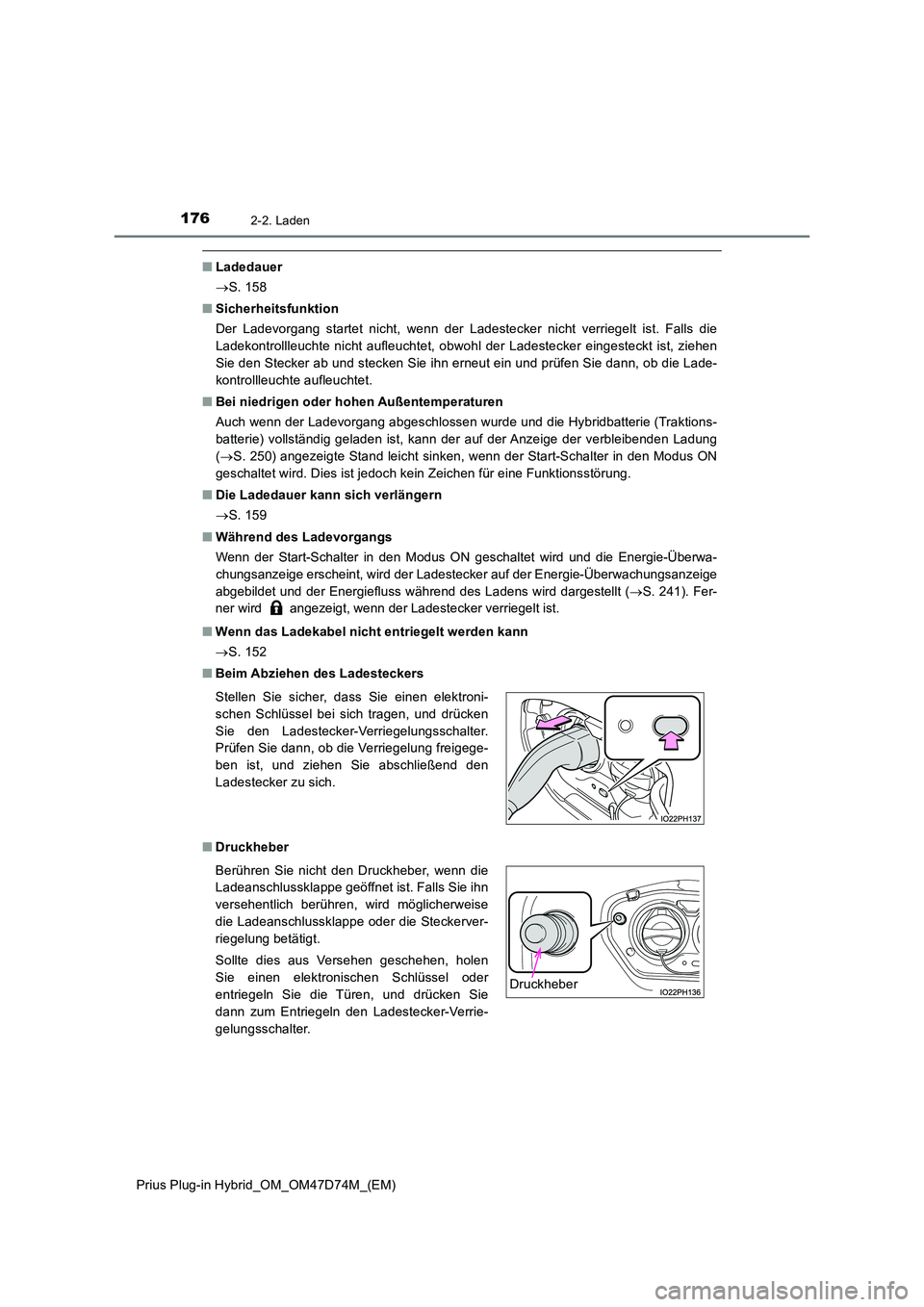

1762-2. Laden
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
■Ladedauer
 S. 158
■ Sicherheitsfunktion
Der Ladevorgang startet nicht, wenn der Ladestecker nicht verriegelt ist. Falls die
Ladekontrollleuchte nicht aufleuchtet, obwohl der Ladestecker eingesteckt ist, ziehen
Sie den Stecker ab und stecken Sie ihn erneut ein und prüfen Sie dann, ob die Lade-
kontrollleuchte aufleuchtet.
■ Bei niedrigen oder hohen Außentemperaturen
Auch wenn der Ladevorgang abgeschlossen wurde und die Hybridbatterie (Traktions-
batterie) vollständig geladen ist, kann der auf der Anzeige der verbleibenden Ladung
( S. 250) angezeigte Stand leicht sinken, wenn der Start-Schalter in den Modus ON
geschaltet wird. Dies ist jedoch kein Zeichen für eine Funktionsstörung.
■ Die Ladedauer kann sich verlängern
 S. 159
■ Während des Ladevorgangs
Wenn der Start-Schalter in den Modus ON geschaltet wird und die Energie-Überwa-
chungsanzeige erscheint, wird der Ladestecker auf der Energie-Überwachungsanzeige
abgebildet und der Energiefluss während des Ladens wird dargestellt ( S. 241). Fer-
ner wird angezeigt, wenn der Ladestecker verriegelt ist.
■ Wenn das Ladekabel nicht entriegelt werden kann
 S. 152
■ Beim Abziehen des Ladesteckers
■ Druckheber
Stellen Sie sicher, dass Sie einen elektroni-
schen Schlüssel bei sich tragen, und drücken
Sie den Ladestecker-Verriegelungsschalter.
Prüfen Sie dann, ob die Verriegelung freigege-
ben ist, und ziehen Sie abschließend den
Ladestecker zu sich.
Berühren Sie nicht den Druckheber, wenn die
Ladeanschlussklappe geöffnet ist. Falls Sie ihn
versehentlich berühren, wird möglicherweise
die Ladeanschlussklappe oder die Steckerver-
riegelung betätigt.
Sollte dies aus Versehen geschehen, holen
Sie einen elektronischen Schlüssel oder
entriegeln Sie die Türen, und drücken Sie
dann zum Entriegeln den Ladestecker-Verrie-
gelungsschalter.
Druckheber
