1372-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

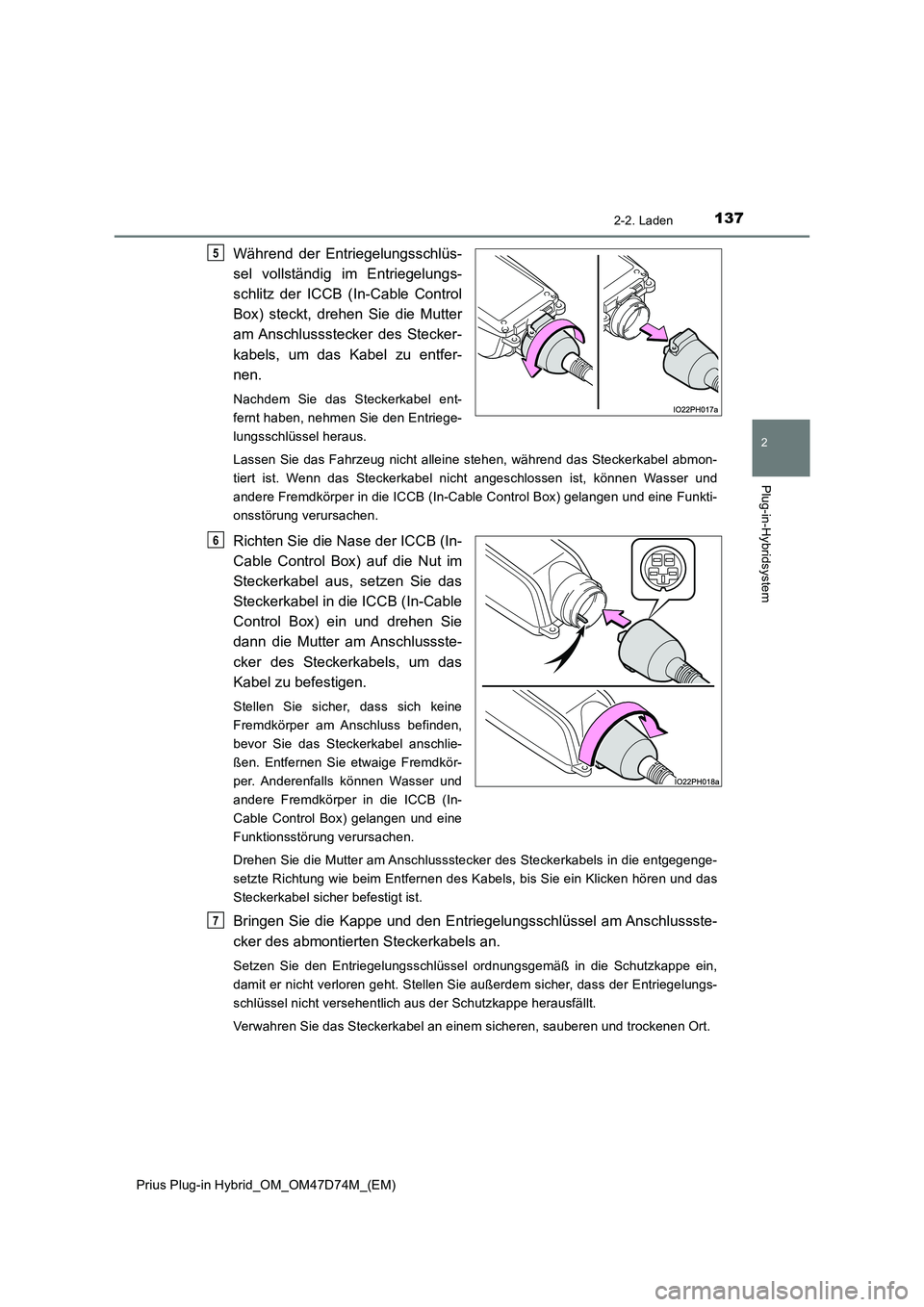

Während der Entriegelungsschlüs-
sel vollständig im Entriegelungs-
schlitz der ICCB (In-Cable Control
Box) steckt, drehen Sie die Mutter
am Anschlussstecker des Stecker-
kabels, um das Kabel zu entfer-
nen.
Nachdem Sie das Steckerkabel ent-
fernt haben, nehmen Sie den Entriege-
lungsschlüssel heraus.
Lassen Sie das Fahrzeug nicht alleine stehen, während das Steckerkabel abmon-
tiert ist. Wenn das Steckerkabel nicht angeschlossen ist, können Wasser und
andere Fremdkörper in die ICCB (In-Cable Control Box) gelangen und eine Funkti-
onsstörung verursachen.
Richten Sie die Nase der ICCB (In-
Cable Control Box) auf die Nut im
Steckerkabel aus, setzen Sie das
Steckerkabel in die ICCB (In-Cable
Control Box) ein und drehen Sie
dann die Mutter am Anschlussste-
cker des Steckerkabels, um das
Kabel zu befestigen.
Stellen Sie sicher, dass sich keine
Fremdkörper am Anschluss befinden,
bevor Sie das Steckerkabel anschlie-
ßen. Entfernen Sie etwaige Fremdkör-
per. Anderenfalls können Wasser und
andere Fremdkörper in die ICCB (In-
Cable Control Box) gelangen und eine
Funktionsstörung verursachen.
Drehen Sie die Mutter am Anschlussstecker des Steckerkabels in die entgegenge-
setzte Richtung wie beim Entfernen des Kabels, bis Sie ein Klicken hören und das
Steckerkabel sicher befestigt ist.
Bringen Sie die Kappe und den Entriegelungsschlüssel am Anschlussste-
cker des abmontierten Steckerkabels an.
Setzen Sie den Entriegelungsschlüssel ordnungsgemäß in die Schutzkappe ein,
damit er nicht verloren geht. Stellen Sie außerdem sicher, dass der Entriegelungs-
schlüssel nicht versehentlich aus der Schutzkappe herausfällt.
Verwahren Sie das Steckerkabel an einem sicheren, sauberen und trockenen Ort.
5
6
7

1382-2. Laden
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

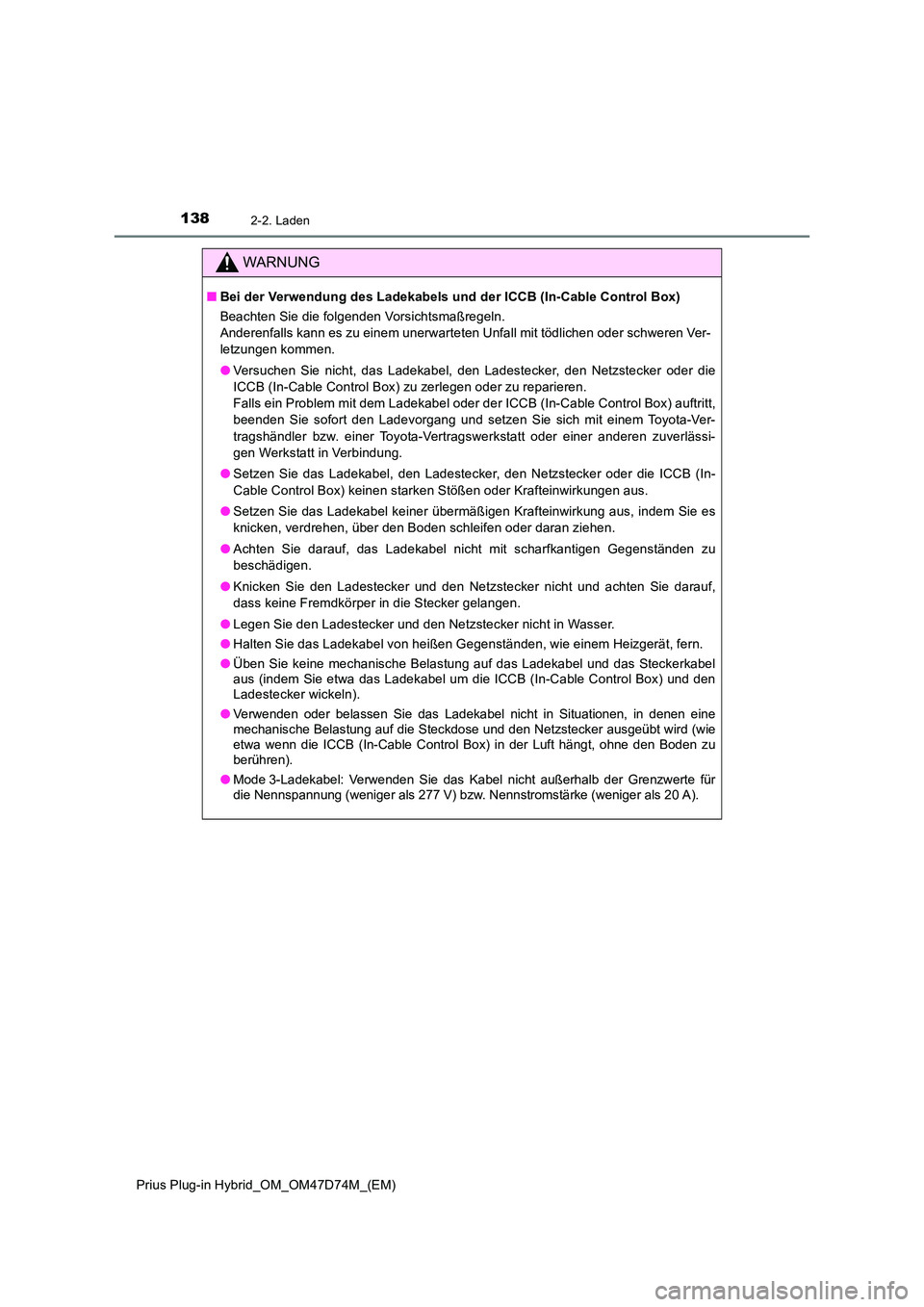

WARNUNG
■Bei der Verwendung des Ladekabels und der ICCB (In-Cable Control Box)
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu einem unerwarteten Unfall mit tödlichen oder schweren Ver-
letzungen kommen.
● Versuchen Sie nicht, das Ladekabel, den Ladestecker, den Netzstecker oder die
ICCB (In-Cable Control Box) zu zerlegen oder zu reparieren.
Falls ein Problem mit dem Ladekabel oder der ICCB (In-Cable Control Box) auftritt,
beenden Sie sofort den Ladevorgang und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässi-
gen Werkstatt in Verbindung.
● Setzen Sie das Ladekabel, den Ladestecker, den Netzstecker oder die ICCB (In-
Cable Control Box) keinen starken Stößen oder Krafteinwirkungen aus.
● Setzen Sie das Ladekabel keiner übermäßigen Krafteinwirkung aus, indem Sie es
knicken, verdrehen, über den Boden schleifen oder daran ziehen.
● Achten Sie darauf, das Ladekabel nicht mit scharfkantigen Gegenständen zu
beschädigen.
● Knicken Sie den Ladestecker und den Netzstecker nicht und achten Sie darauf,
dass keine Fremdkörper in die Stecker gelangen.
● Legen Sie den Ladestecker und den Netzstecker nicht in Wasser.
● Halten Sie das Ladekabel von heißen Gegenständen, wie einem Heizgerät, fern.
● Üben Sie keine mechanische Belastung auf das Ladekabel und das Steckerkabel aus (indem Sie etwa das Ladekabel um die ICCB (In-Cable Control Box) und denLadestecker wickeln).
● Verwenden oder belassen Sie das Ladekabel nicht in Situationen, in denen eine mechanische Belastung auf die Steckdose und den Netzstecker ausgeübt wird (wieetwa wenn die ICCB (In-Cable Control Box) in der Luft hängt, ohne den Boden zu berühren).
● Mode 3-Ladekabel: Verwenden Sie das Kabel nicht außerhalb der Grenzwerte für die Nennspannung (weniger als 277 V) bzw. Nennstromstärke (weniger als 20 A).

1392-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

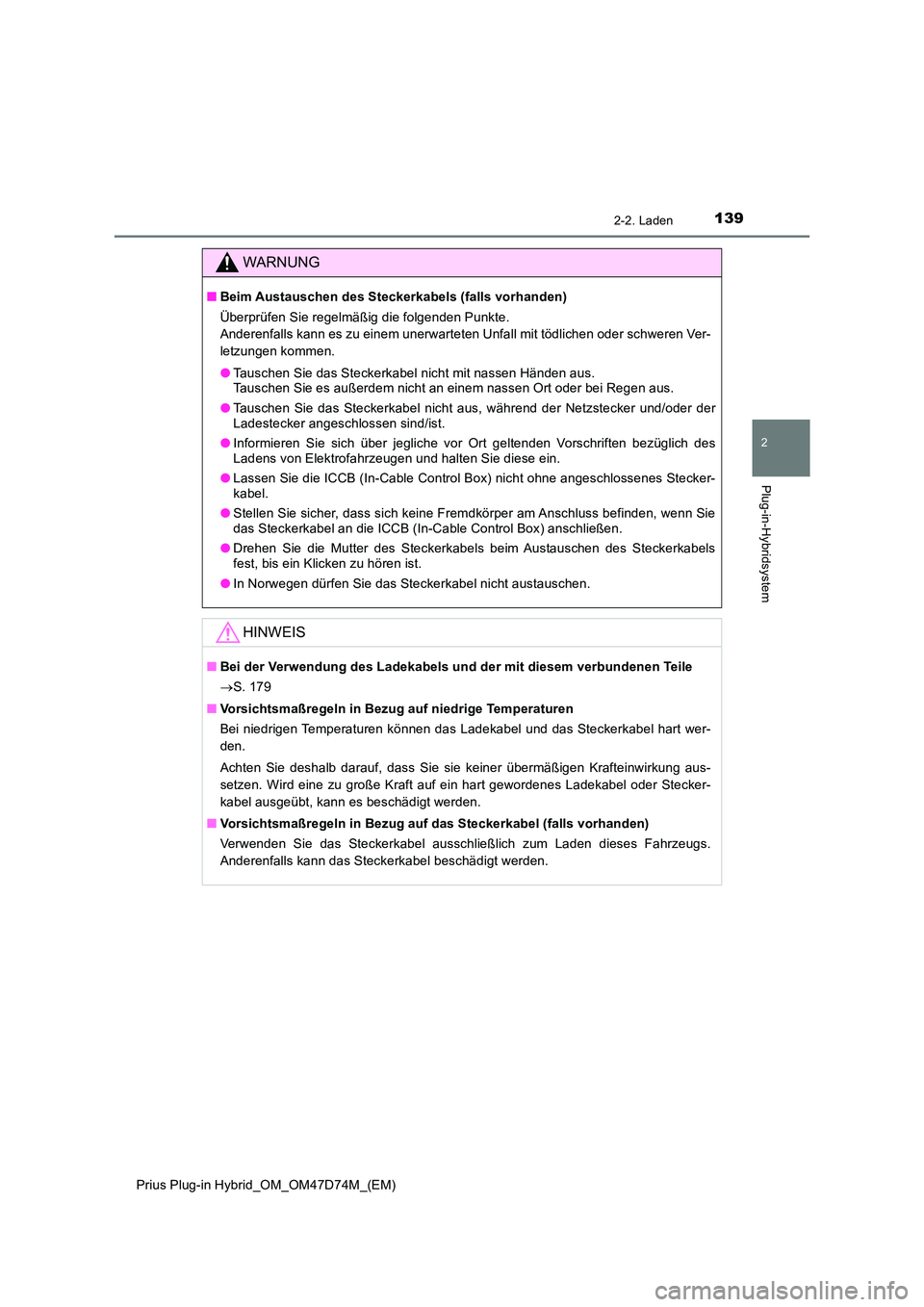

WARNUNG
■Beim Austauschen des Steckerkabels (falls vorhanden)
Überprüfen Sie regelmäßig die folgenden Punkte.
Anderenfalls kann es zu einem unerwarteten Unfall mit tödlichen oder schweren Ver-
letzungen kommen.
● Tauschen Sie das Steckerkabel nicht mit nassen Händen aus. Tauschen Sie es außerdem nicht an einem nassen Ort oder bei Regen aus.
● Tauschen Sie das Steckerkabel nicht aus, während der Netzstecker und/oder der Ladestecker angeschlossen sind/ist.
● Informieren Sie sich über jegliche vor Ort geltenden Vorschriften bezüglich des Ladens von Elektrofahrzeugen und halten Sie diese ein.
● Lassen Sie die ICCB (In-Cable Control Box) nicht ohne angeschlossenes Stecker- kabel.
● Stellen Sie sicher, dass sich keine Fremdkörper am Anschluss befinden, wenn Sie das Steckerkabel an die ICCB (In-Cable Control Box) anschließen.
● Drehen Sie die Mutter des Steckerkabels beim Austauschen des Steckerkabels fest, bis ein Klicken zu hören ist.
● In Norwegen dürfen Sie das Steckerkabel nicht austauschen.
HINWEIS
■Bei der Verwendung des Ladekabels und der mit diesem verbundenen Teile
 S. 179
■ Vorsichtsmaßregeln in Bezug auf niedrige Temperaturen
Bei niedrigen Temperaturen können das Ladekabel und das Steckerkabel hart wer-
den.
Achten Sie deshalb darauf, dass Sie sie keiner übermäßigen Krafteinwirkung aus-
setzen. Wird eine zu große Kraft auf ein hart gewordenes Ladekabel oder Stecker-
kabel ausgeübt, kann es beschädigt werden.
■ Vorsichtsmaßregeln in Bezug auf das Steckerkabel (falls vorhanden)
Verwenden Sie das Steckerkabel ausschließlich zum Laden dieses Fahrzeugs.
Anderenfalls kann das Steckerkabel beschädigt werden.

1402-2. Laden
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

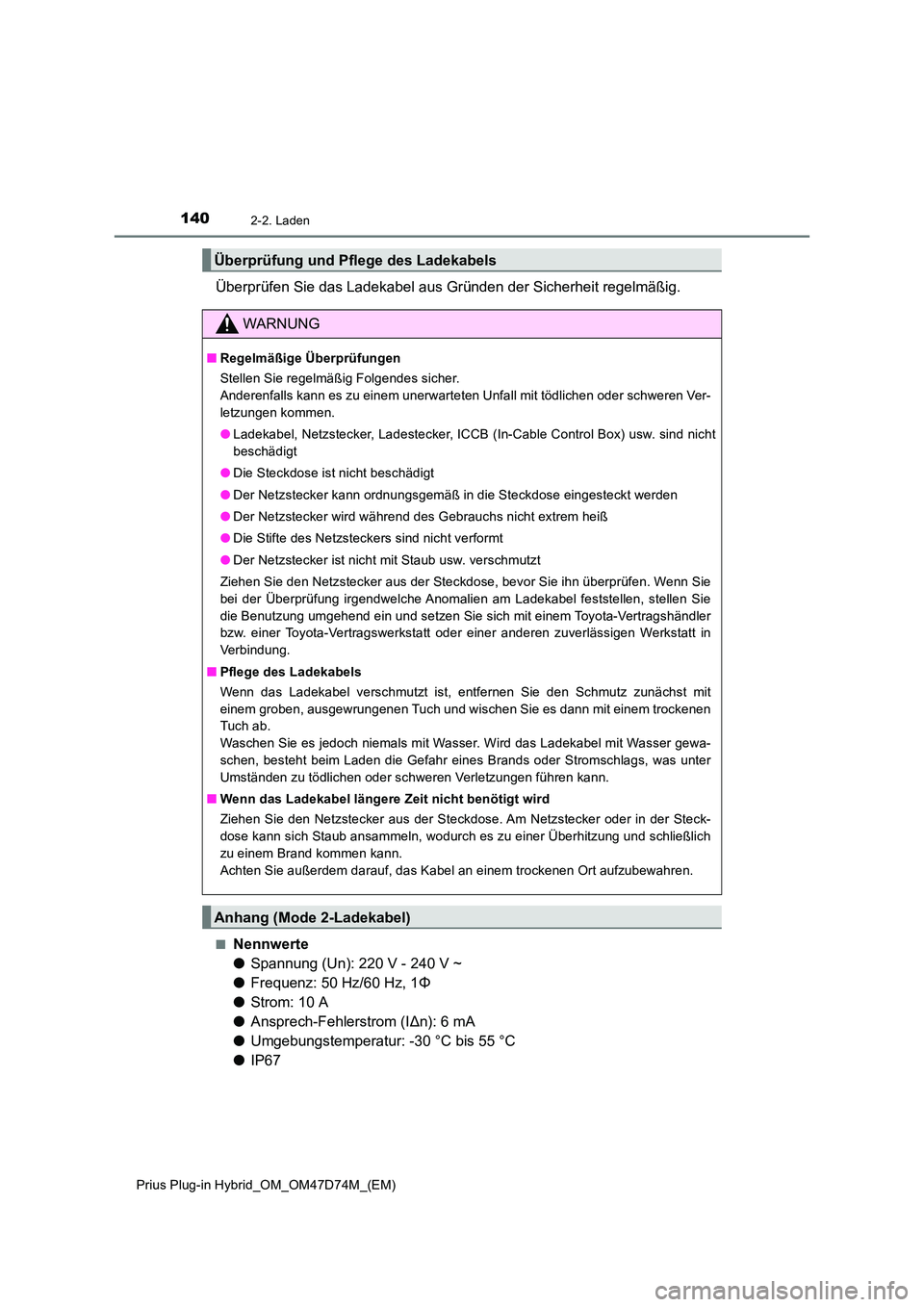

Überprüfen Sie das Ladekabel aus Gründen der Sicherheit regelmäßig.
■Nennwerte
● Spannung (Un): 220 V - 240 V ~
● Frequenz: 50 Hz/60 Hz, 1Φ
● Strom: 10 A
● Ansprech-Fehlerstrom (I∆n): 6 mA
● Umgebungstemperatur: -30 °C bis 55 °C
● IP67
Überprüfung und Pflege des Ladekabels
WARNUNG
■Regelmäßige Überprüfungen
Stellen Sie regelmäßig Folgendes sicher.
Anderenfalls kann es zu einem unerwarteten Unfall mit tödlichen oder schweren Ver-
letzungen kommen.
● Ladekabel, Netzstecker, Ladestecker, ICCB (In-Cable Control Box) usw. sind nicht
beschädigt
● Die Steckdose ist nicht beschädigt
● Der Netzstecker kann ordnungsgemäß in die Steckdose eingesteckt werden
● Der Netzstecker wird während des Gebrauchs nicht extrem heiß
● Die Stifte des Netzsteckers sind nicht verformt
● Der Netzstecker ist nicht mit Staub usw. verschmutzt
Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie ihn überprüfen. Wenn Sie
bei der Überprüfung irgendwelche Anomalien am Ladekabel feststellen, stellen Sie
die Benutzung umgehend ein und setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung.
■ Pflege des Ladekabels
Wenn das Ladekabel verschmutzt ist, entfernen Sie den Schmutz zunächst mit
einem groben, ausgewrungenen Tuch und wischen Sie es dann mit einem trockenen
Tuch ab.
Waschen Sie es jedoch niemals mit Wasser. Wird das Ladekabel mit Wasser gewa-
schen, besteht beim Laden die Gefahr eines Brands oder Stromschlags, was unter
Umständen zu tödlichen oder schweren Verletzungen führen kann.
■ Wenn das Ladekabel längere Zeit nicht benötigt wird
Ziehen Sie den Netzstecker aus der Steckdose. Am Netzstecker oder in der Steck-
dose kann sich Staub ansammeln, wodurch es zu einer Überhitzung und schließlich
zu einem Brand kommen kann.
Achten Sie außerdem darauf, das Kabel an einem trockenen Ort aufzubewahren.
Anhang (Mode 2-Ladekabel)

1412-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
■Gefahrensymbole
Dieses Gerät ist zur Verwendung bei Elektrofahrzeugen
vorgesehen. (Dieses Gerät erfordert keine Belüftung.)
Versuchen Sie nicht, das Ladekabel, den Ladestecker,
den Netzstecker oder die ICCB (In-Cable Control Box) zu
zerlegen oder zu reparieren.
Bei einer unsachgemäßen Verwendung dieses Geräts
besteht die Gefahr eines Stromschlags.
Wenn der Netzstecker, der Ladestecker oder die ICCB (In-
Cable Control Box) während der Verwendung ungewöhn-
lich heiß wird, ziehen Sie den Netzstecker sofort ab.
Es ist strengstens untersagt, das Ladekabel an ein Verlän-
gerungskabel anzuschließen.
Schließen Sie das Gerät nicht an eine Steckdose an, die
lose, abgenutzt oder beschädigt ist. Vergewissern Sie
sich, dass der Netzstecker fest und ohne Spiel in der
Steckdose steckt.
Wenn der Netzstecker an eine für die Verwendung im
Freien geeignete, wassergeschützte Steckdose ange-
schlossen wird, schützen Sie den Netzstecker und die
Steckdose mit einer wasserdichten Abdeckung vor Regen
und Schnee.
Tauchen Sie den Netzstecker und das Kabel weder in
Wasser noch in eine andere Flüssigkeit. Setzen Sie den
Netzstecker weder Regen noch Schnee aus.

1422-2. Laden
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

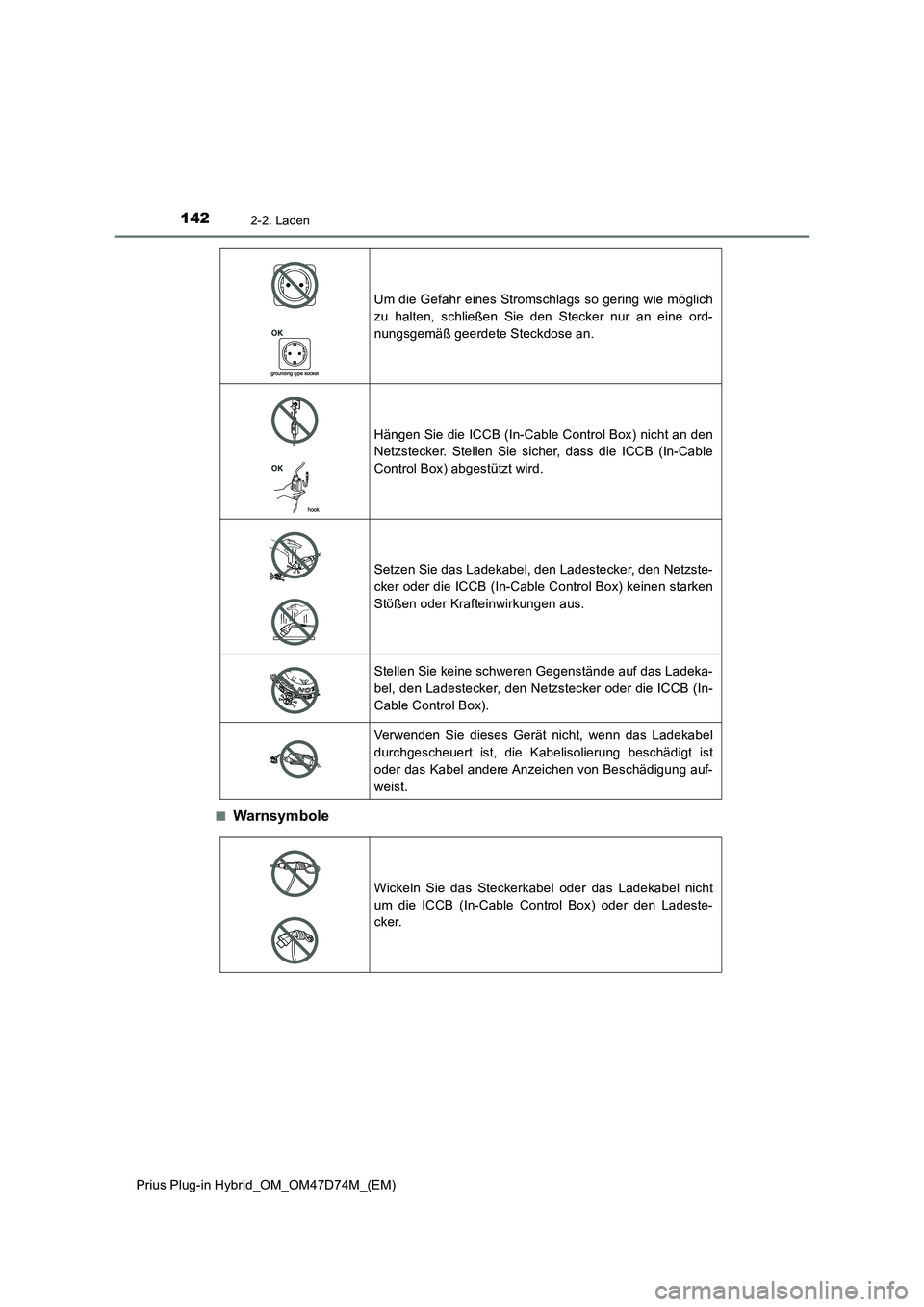

■Warnsymbole
Um die Gefahr eines Stromschlags so gering wie möglich
zu halten, schließen Sie den Stecker nur an eine ord-
nungsgemäß geerdete Steckdose an.
Hängen Sie die ICCB (In-Cable Control Box) nicht an den
Netzstecker. Stellen Sie sicher, dass die ICCB (In-Cable
Control Box) abgestützt wird.
Setzen Sie das Ladekabel, den Ladestecker, den Netzste-
cker oder die ICCB (In-Cable Control Box) keinen starken
Stößen oder Krafteinwirkungen aus.
Stellen Sie keine schweren Gegenstände auf das Ladeka-
bel, den Ladestecker, den Netzstecker oder die ICCB (In-
Cable Control Box).
Verwenden Sie dieses Gerät nicht, wenn das Ladekabel
durchgescheuert ist, die Kabelisolierung beschädigt ist
oder das Kabel andere Anzeichen von Beschädigung auf-
weist.
Wickeln Sie das Steckerkabel oder das Ladekabel nicht
um die ICCB (In-Cable Control Box) oder den Ladeste-
cker.

1432-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47D74M_(EM)■

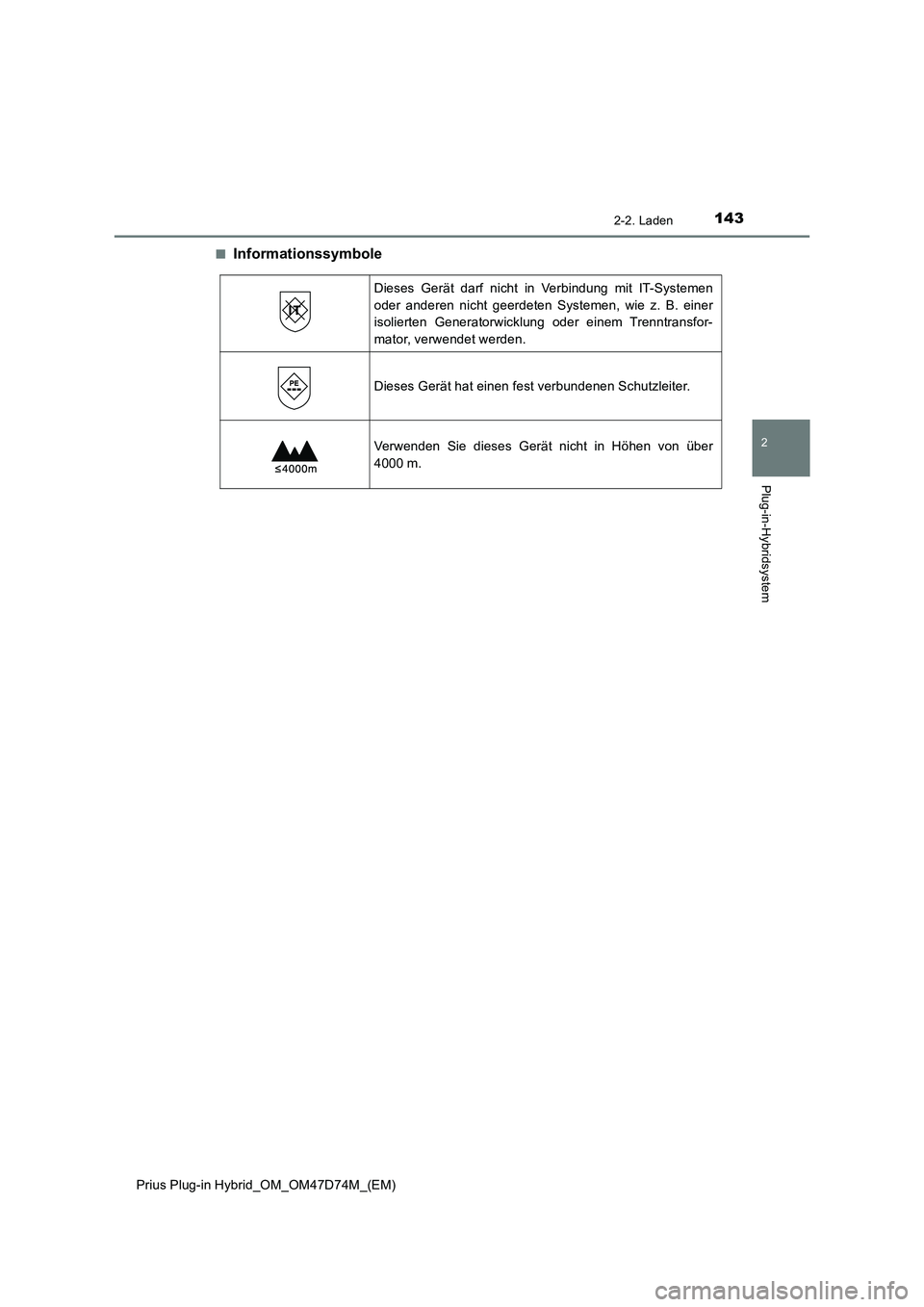

Informationssymbole
Dieses Gerät darf nicht in Verbindung mit IT-Systemen
oder anderen nicht geerdeten Systemen, wie z. B. einer
isolierten Generatorwicklung oder einem Trenntransfor-
mator, verwendet werden.
Dieses Gerät hat einen fest verbundenen Schutzleiter.
Verwenden Sie dieses Gerät nicht in Höhen von über
4000 m.

1442-2. Laden
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

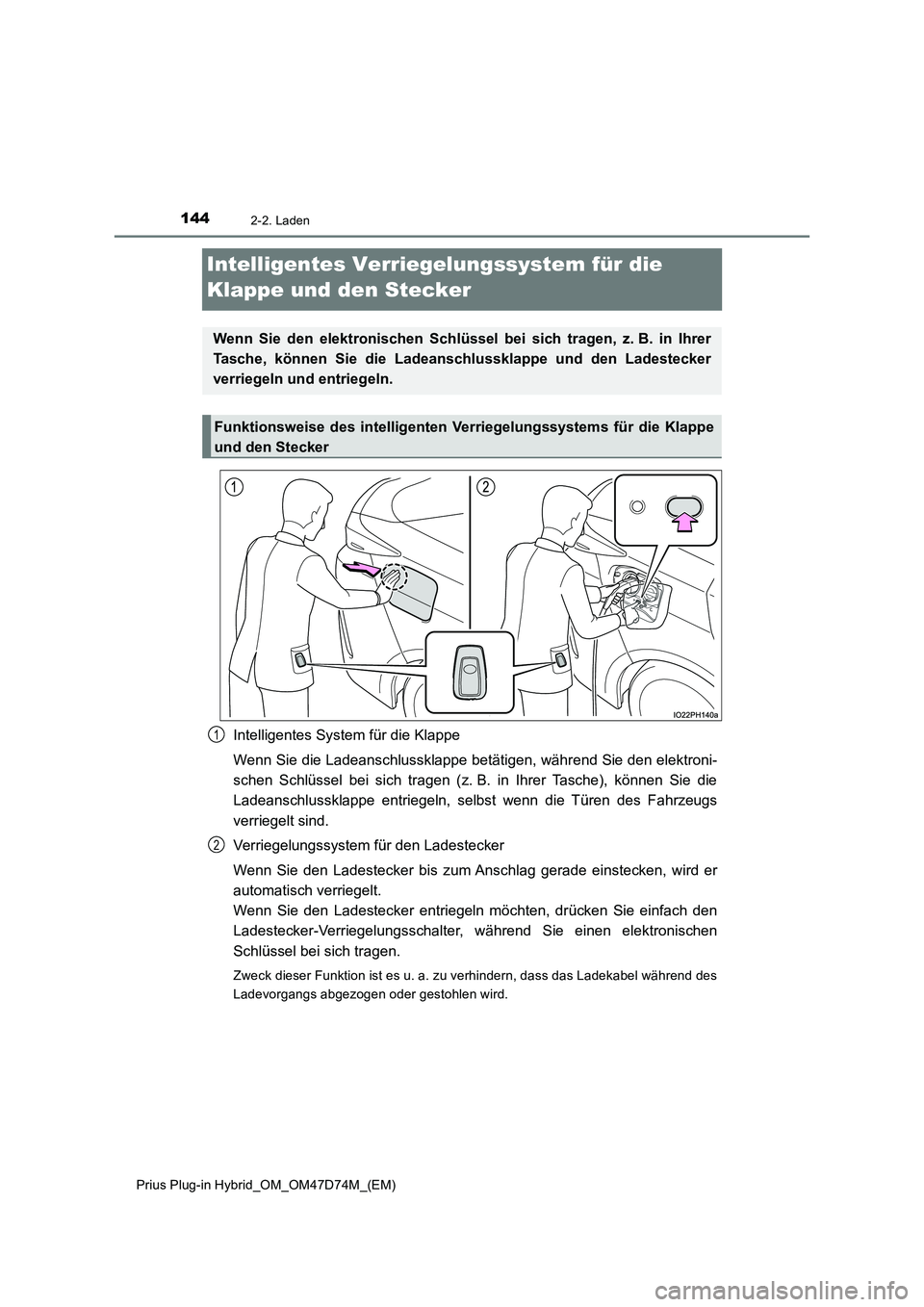

Intelligentes Verriegelungssystem für die
Klappe und den Stecker
Intelligentes System für die Klappe
Wenn Sie die Ladeanschlussklappe betätigen, während Sie den elektroni-
schen Schlüssel bei sich tragen (z. B. in Ihrer Tasche), können Sie die
Ladeanschlussklappe entriegeln, selbst wenn die Türen des Fahrzeugs
verriegelt sind.
Verriegelungssystem für den Ladestecker
Wenn Sie den Ladestecker bis zum Anschlag gerade einstecken, wird er
automatisch verriegelt.
Wenn Sie den Ladestecker entriegeln möchten, drücken Sie einfach den
Ladestecker-Verriegelungsschalter, während Sie einen elektronischen
Schlüssel bei sich tragen.
Zweck dieser Funktion ist es u. a. zu verhindern, dass das Ladekabel während des
Ladevorgangs abgezogen oder gestohlen wird.
Wenn Sie den elektronischen Schlüssel bei sich tragen, z. B. in Ihrer
Tasche, können Sie die Ladeanschlussklappe und den Ladestecker
verriegeln und entriegeln.
Funktionsweise des intelligenten Verriegelungssystems für die Klappe
und den Stecker
1
2
