7939-1. Technische Daten
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
9
Technische Daten des Fahrzeugs
Generatormotor/Traktionsmotor
Traktionsmotor
■Ölfüllmenge (Ablassen und Auffüllen [Richtwert*])
*: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert für
den Motorölwechsel. Stellen Sie das Fahrzeug auf ebenem Untergrund ab. Lassen
Sie den Motor warmlaufen und schalten Sie das Hybridsystem aus. Warten Sie
mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab den Ölstand.

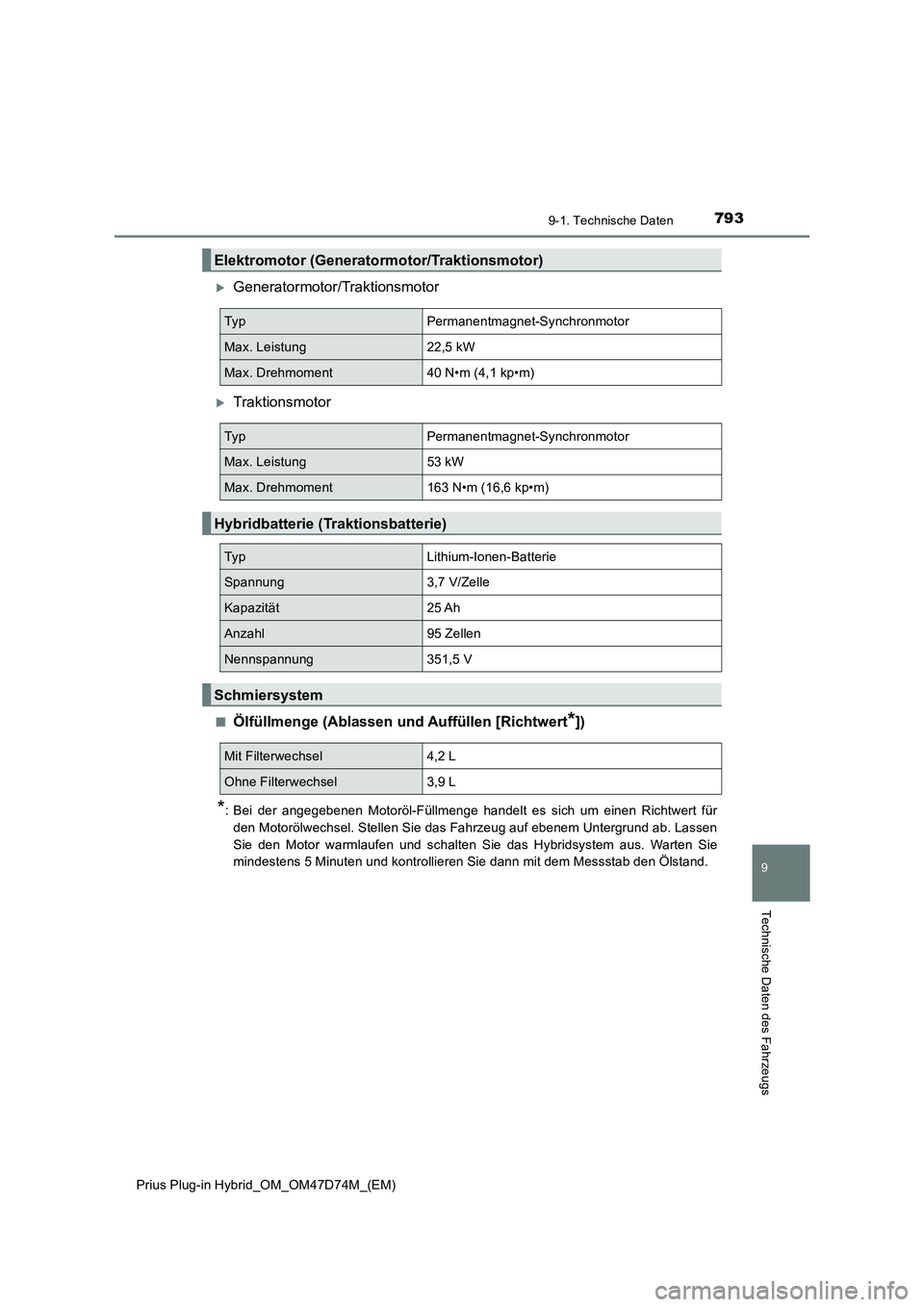

Elektromotor (Generatormotor/Traktionsmotor)
TypPermanentmagnet-Synchronmotor
Max. Leistung22,5 kW
Max. Drehmoment40 N•m (4,1 kp•m)
TypPermanentmagnet-Synchronmotor
Max. Leistung53 kW
Max. Drehmoment163 N•m (16,6 kp•m)
Hybridbatterie (Traktionsbatterie)
TypLithium-Ionen-Batterie
Spannung3,7 V/Zelle
Kapazität25 Ah
Anzahl95 Zellen
Nennspannung351,5 V
Schmiersystem
Mit Filterwechsel4,2 L
Ohne Filterwechsel3,9 L

7949-1. Technische Daten
Prius Plug-in Hybrid_OM_OM47D74M_(EM)■

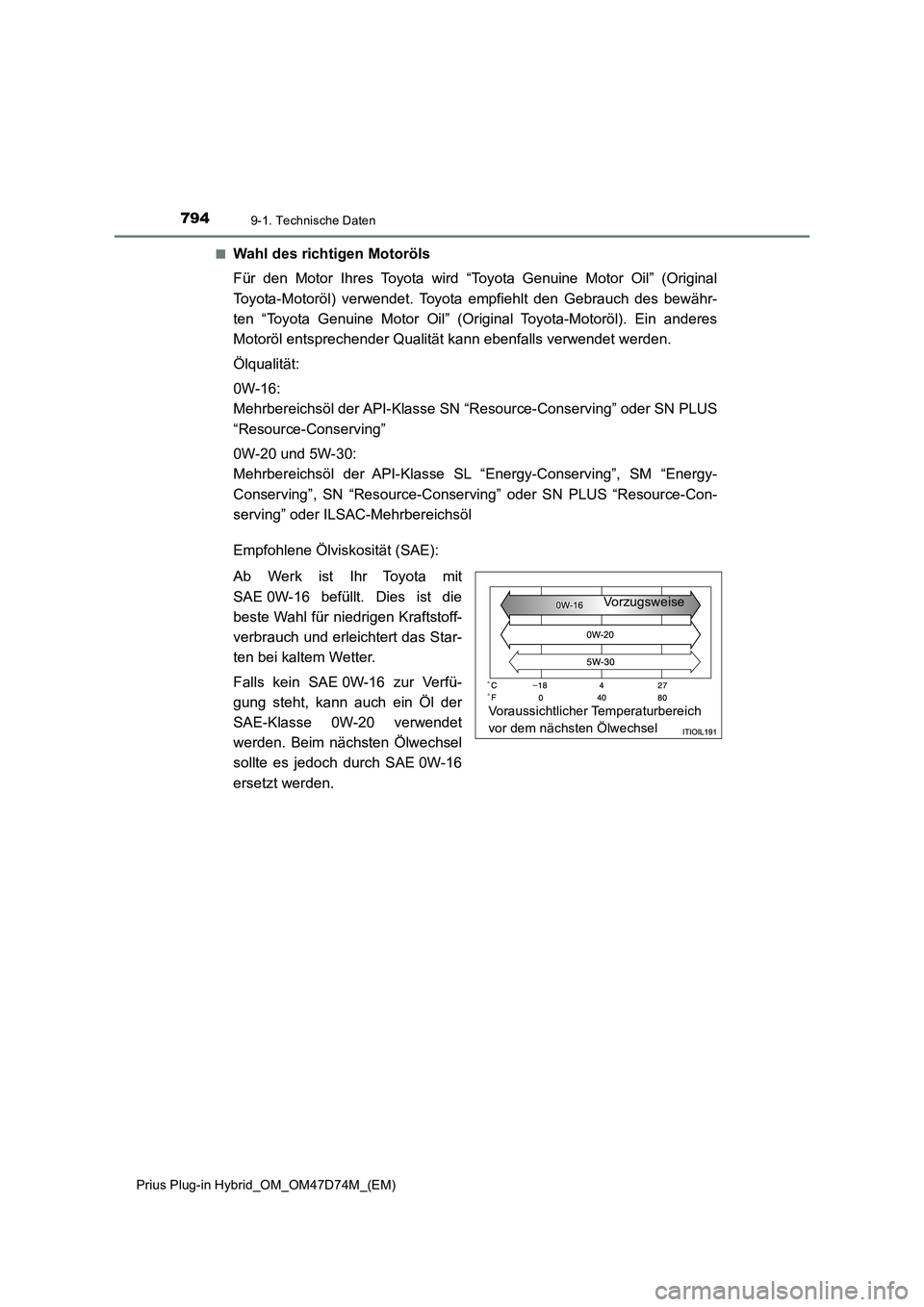

Wahl des richtigen Motoröls
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota empfiehlt den Gebrauch des bewähr-
ten “Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes
Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität:
0W-16:
Mehrbereichsöl der API-Klasse SN “Resource-Conserving” oder SN PLUS
“Resource-Conserving”
0W-20 und 5W-30:
Mehrbereichsöl der API-Klasse SL “Energy-Conserving”, SM “Energy-
Conserving”, SN “Resource-Conserving” oder SN PLUS “Resource-Con-
serving” oder ILSAC-Mehrbereichsöl
Empfohlene Ölviskosität (SAE):
Ab Werk ist Ihr Toyota mit
SAE 0W-16 befüllt. Dies ist die
beste Wahl für niedrigen Kraftstoff-
verbrauch und erleichtert das Star-
ten bei kaltem Wetter.
Falls kein SAE 0W-16 zur Verfü-
gung steht, kann auch ein Öl der
SAE-Klasse 0W-20 verwendet
werden. Beim nächsten Ölwechsel
sollte es jedoch durch SAE 0W-16
ersetzt werden.
Voraussichtlicher Temperaturbereich
vor dem nächsten ÖlwechselVorzugsweise

7959-1. Technische Daten
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
9
Technische Daten des Fahrzeugs

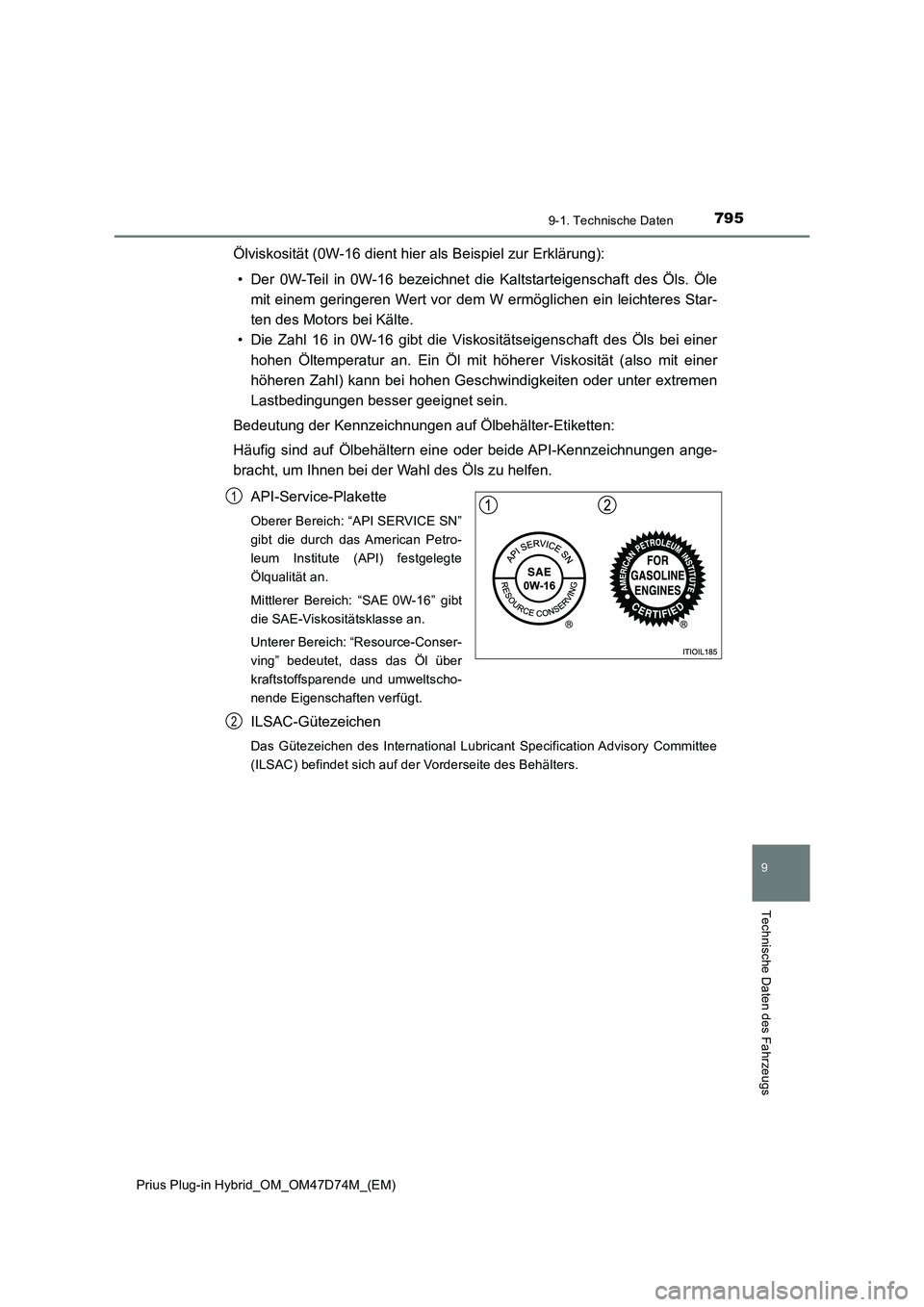

Ölviskosität (0W-16 dient hier als Beispiel zur Erklärung):
• Der 0W-Teil in 0W-16 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 16 in 0W-16 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
Bedeutung der Kennzeichnungen auf Ölbehälter-Etiketten:
Häufig sind auf Ölbehältern eine oder beide API-Kennzeichnungen ange-
bracht, um Ihnen bei der Wahl des Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
gibt die durch das American Petro-
leum Institute (API) festgelegte
Ölqualität an.
Mittlerer Bereich: “SAE 0W-16” gibt
die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl über
kraftstoffsparende und umweltscho-
nende Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubricant Specification Advisory Committee
(ILSAC) befindet sich auf der Vorderseite des Behälters.
1
2

7969-1. Technische Daten
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
*: Bei der Angabe der Füllmenge handelt es sich um einen Richtwert.
Ist ein Wechsel erforderlich, setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.

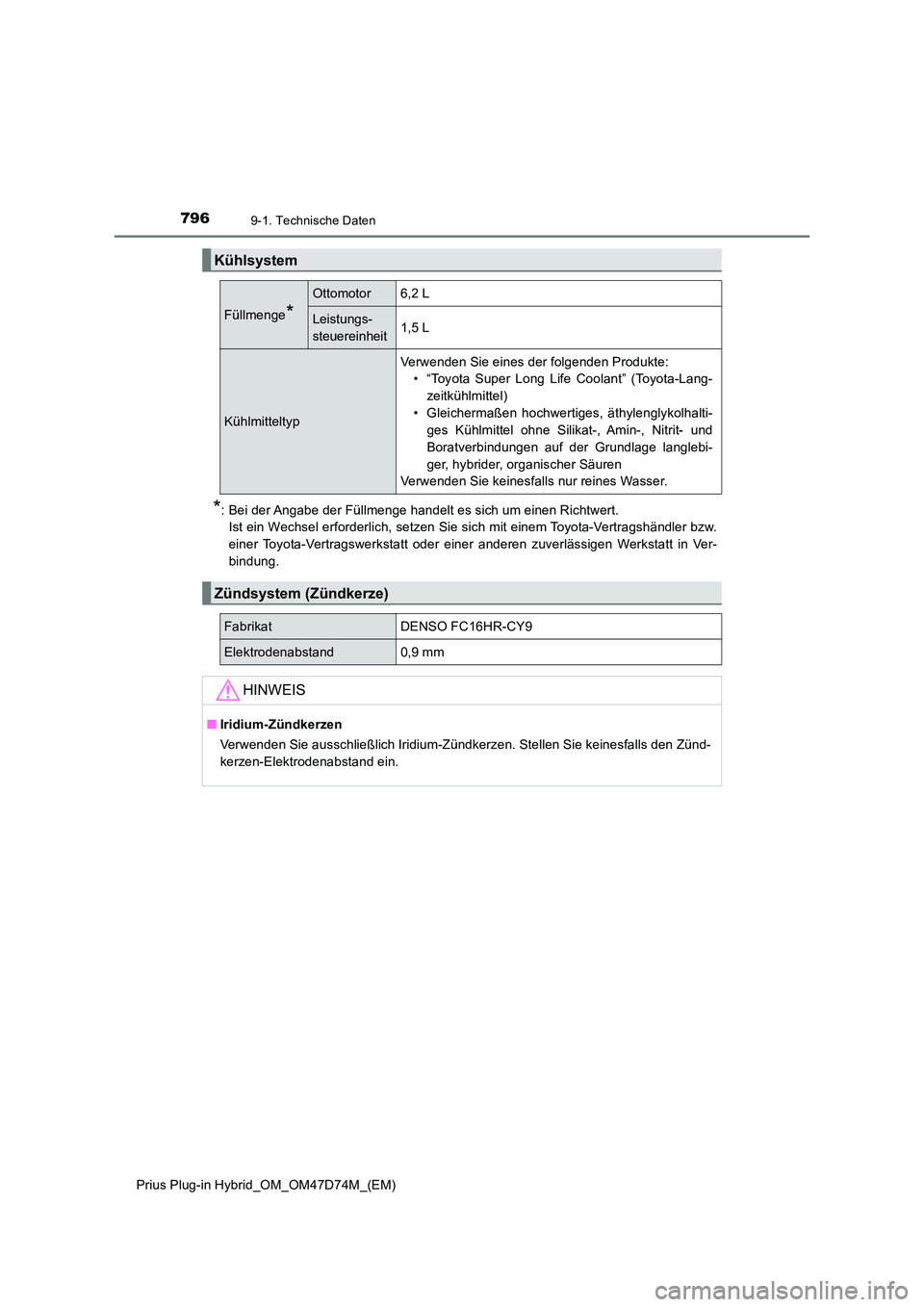

Kühlsystem
Füllmenge*
Ottomotor6,2 L
Leistungs-
steuereinheit1,5 L
Kühlmitteltyp
Verwenden Sie eines der folgenden Produkte:
• “Toyota Super Long Life Coolant” (Toyota-Lang-
zeitkühlmittel)
• Gleichermaßen hochwertiges, äthylenglykolhalti-
ges Kühlmittel ohne Silikat-, Amin-, Nitrit- und
Boratverbindungen auf der Grundlage langlebi-
ger, hybrider, organischer Säuren
Verwenden Sie keinesfalls nur reines Wasser.
Zündsystem (Zündkerze)
FabrikatDENSO FC16HR-CY9
Elektrodenabstand0,9 mm
HINWEIS
■ Iridium-Zündkerzen
Verwenden Sie ausschließlich Iridium-Zündkerzen. Stellen Sie keinesfalls den Zünd-
kerzen-Elektrodenabstand ein.

7979-1. Technische Daten
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
9
Technische Daten des Fahrzeugs
*: Bei der Angabe der Füllmenge handelt es sich um einen Richtwert.
Ist ein Wechsel erforderlich, setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung.

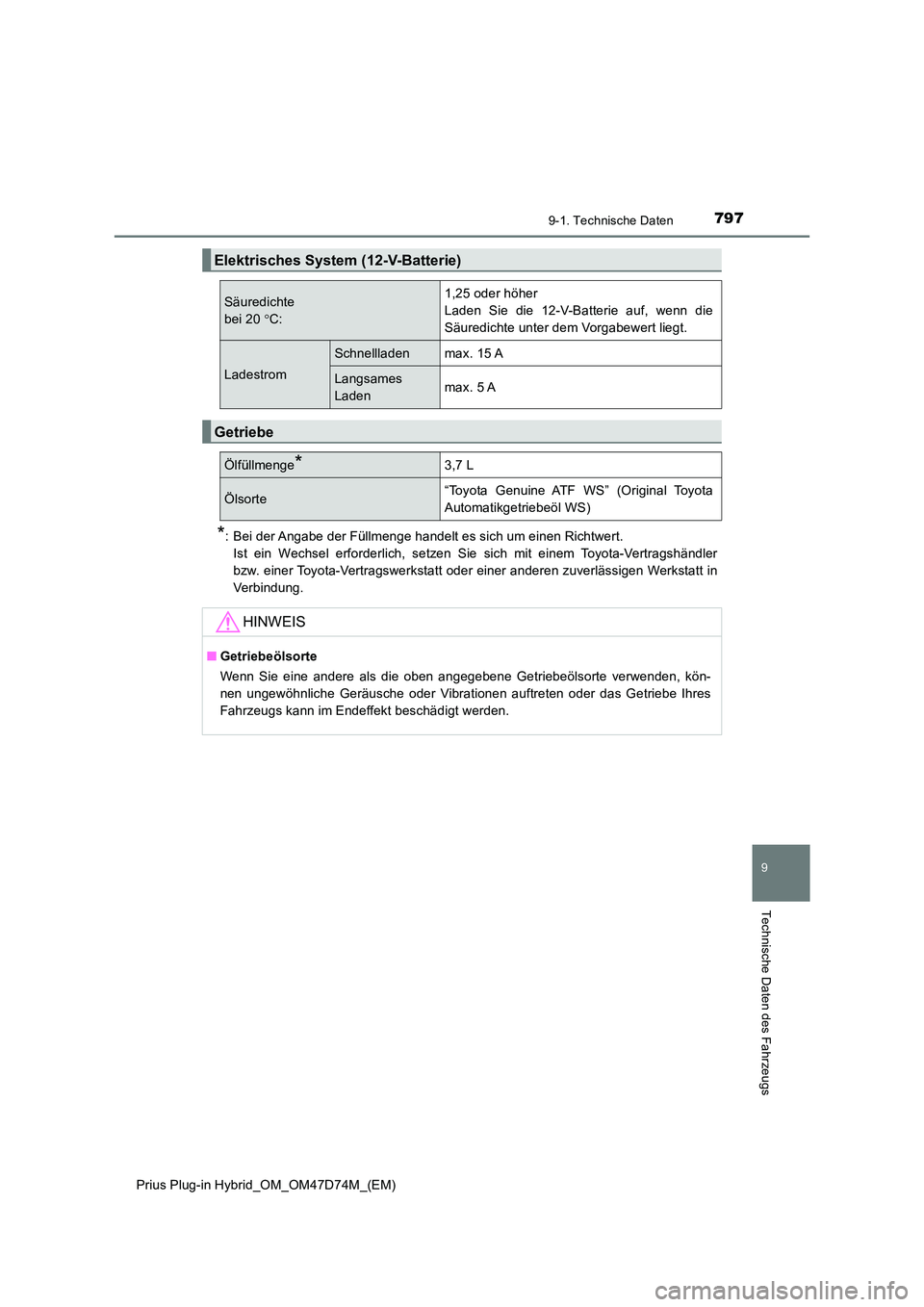

Elektrisches System (12-V-Batterie)
Säuredichte
bei 20 C:
1,25 oder höher
Laden Sie die 12-V-Batterie auf, wenn die
Säuredichte unter dem Vorgabewert liegt.
Ladestrom
Schnellladenmax. 15 A
Langsames
Ladenmax. 5 A
Getriebe
Ölfüllmenge*3,7 L
Ölsorte“Toyota Genuine ATF WS” (Original Toyota
Automatikgetriebeöl WS)
HINWEIS
■ Getriebeölsorte
Wenn Sie eine andere als die oben angegebene Getriebeölsorte verwenden, kön-
nen ungewöhnliche Geräusche oder Vibrationen auftreten oder das Getriebe Ihres
Fahrzeugs kann im Endeffekt beschädigt werden.

7989-1. Technische Daten
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
*1: Pedalrestweg-Mindestwert bei Betätigung mit einer Kraft von 300 N (30,6 kp), wäh-
rend das Hybridsystem in Betrieb ist.
*2: Feststellbremspedalweg bei Betätigung mit einer Kraft von 300 N (30,6 kp).

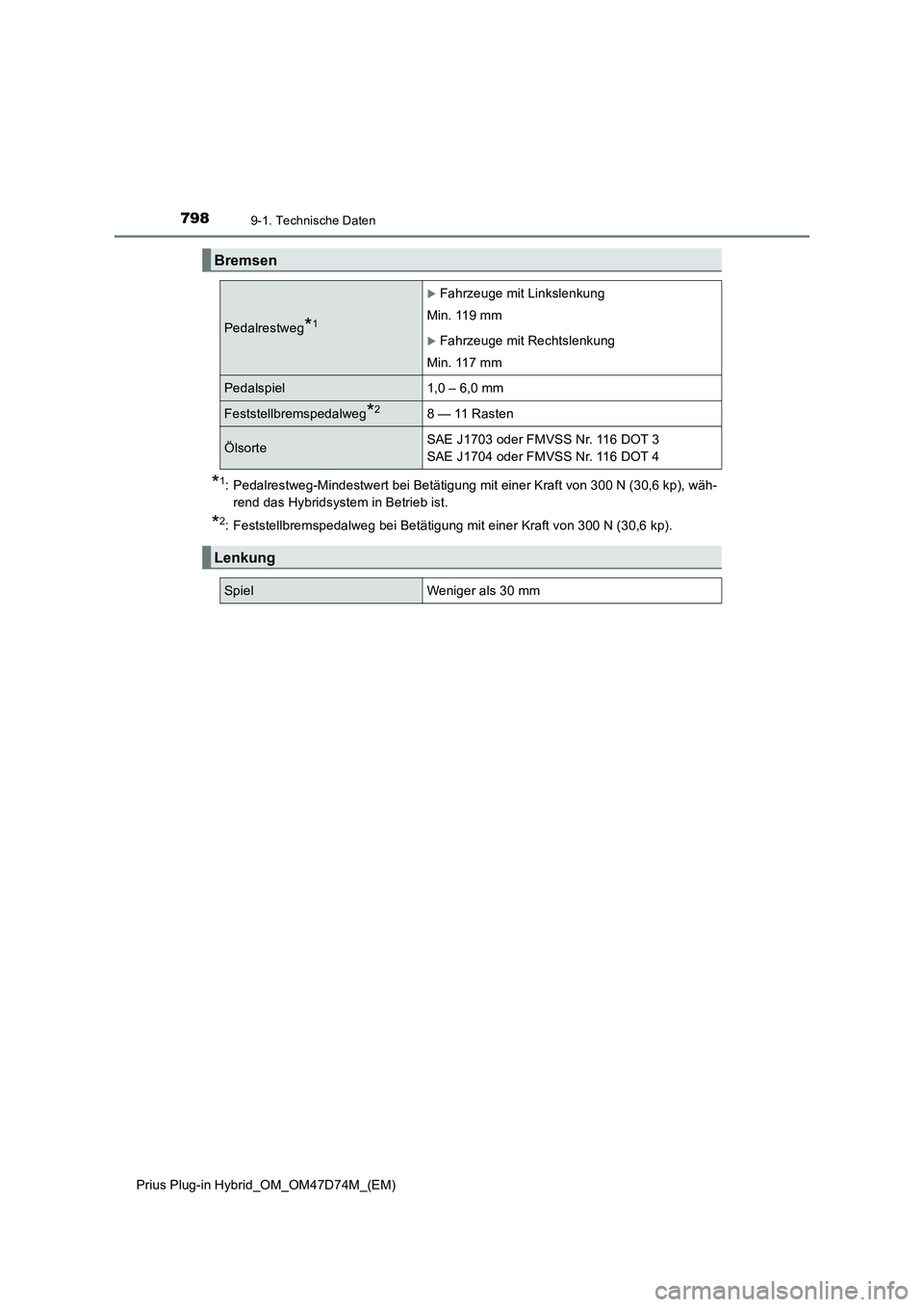

Bremsen
Pedalrestweg*1
Fahrzeuge mit Linkslenkung
Min. 119 mm
Fahrzeuge mit Rechtslenkung
Min. 117 mm
Pedalspiel1,0 – 6,0 mm
Feststellbremspedalweg*28 —11 R a s te n
ÖlsorteSAE J1703 oder FMVSS Nr. 116 DOT 3
SAE J1704 oder FMVSS Nr. 116 DOT 4
Lenkung
SpielWeniger als 30 mm

7999-1. Technische Daten
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
9
Technische Daten des Fahrzeugs
Ty p A
Ty p B

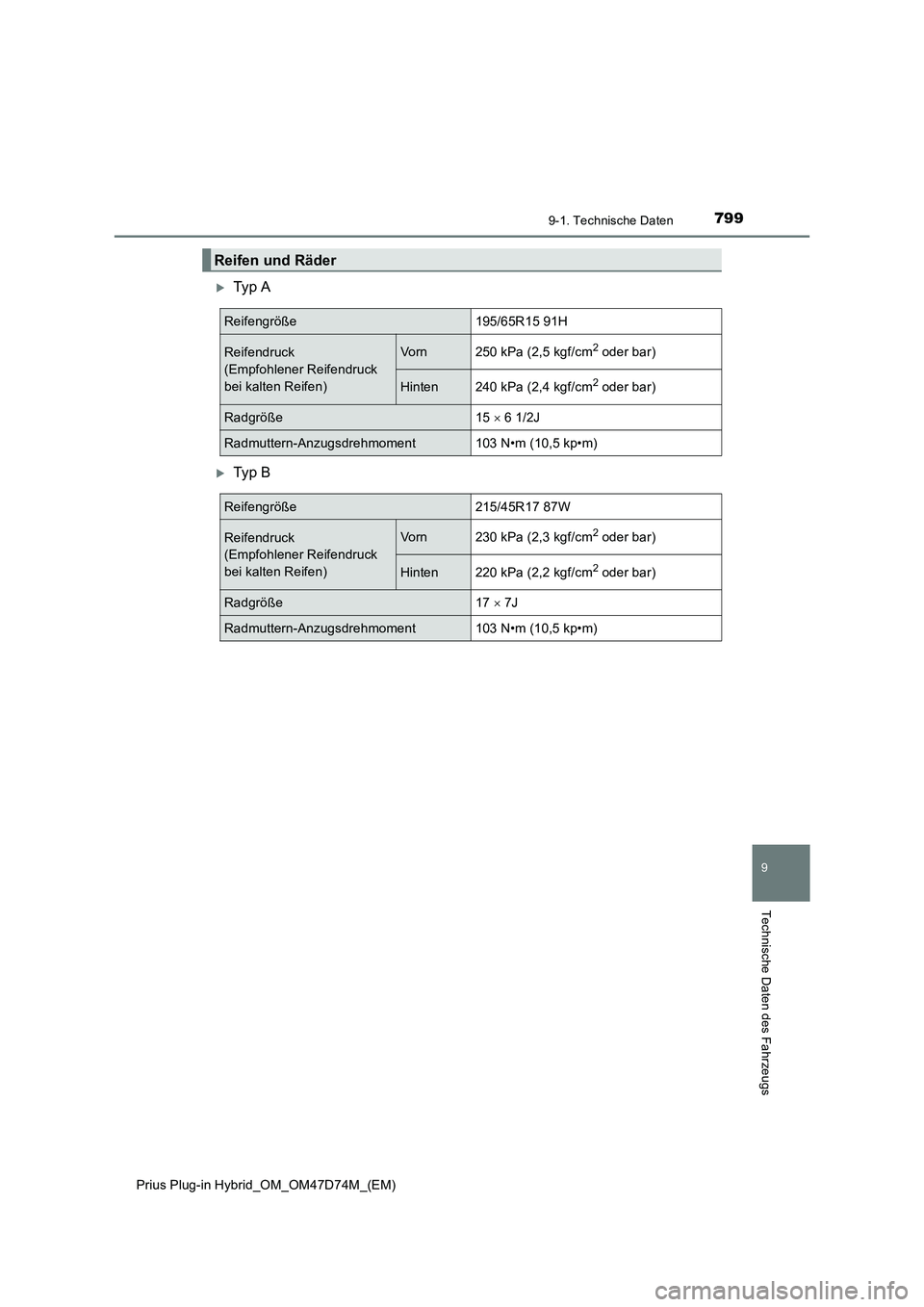

Reifen und Räder
Reifengröße195/65R15 91H
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)Vo rn250 kPa (2,5 kgf/cm2 oder bar)
Hinten240 kPa (2,4 kgf/cm2 oder bar)
Radgröße15  6 1/2J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
Reifengröße215/45R17 87W
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)Vo rn230 kPa (2,3 kgf/cm2 oder bar)
Hinten220 kPa (2,2 kgf/cm2 oder bar)
Radgröße17  7J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)

8009-1. Technische Daten
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

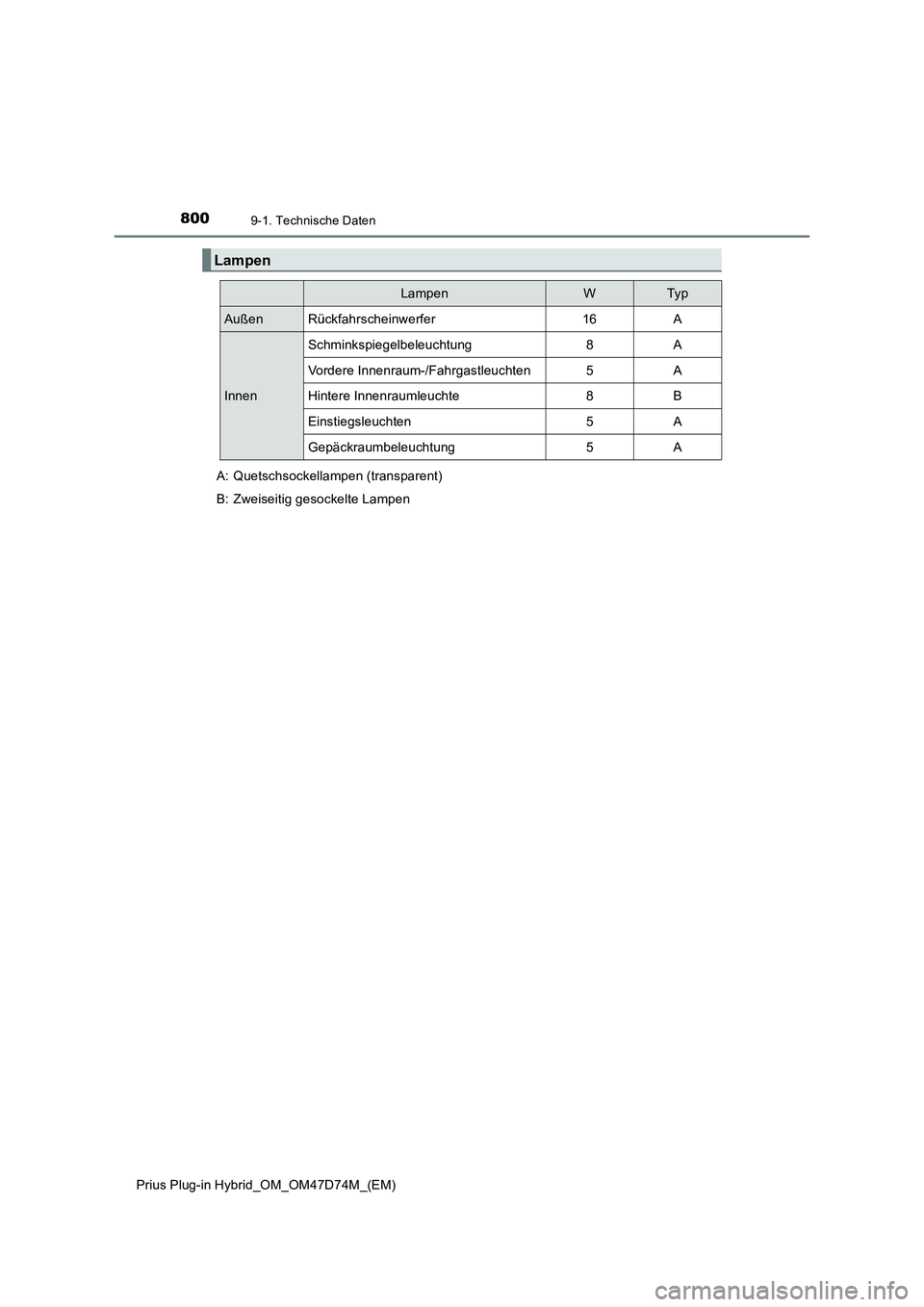

Lampen
LampenWTyp
AußenRückfahrscheinwerfer16A
Innen
Schminkspiegelbeleuchtung8A
Vordere Innenraum-/Fahrgastleuchten5A
Hintere Innenraumleuchte8B
Einstiegsleuchten5A
Gepäckraumbeleuchtung5A
A: Quetschsockellampen (transparent)
B: Zweiseitig gesockelte Lampen
