2253. Kombiinstrument
3

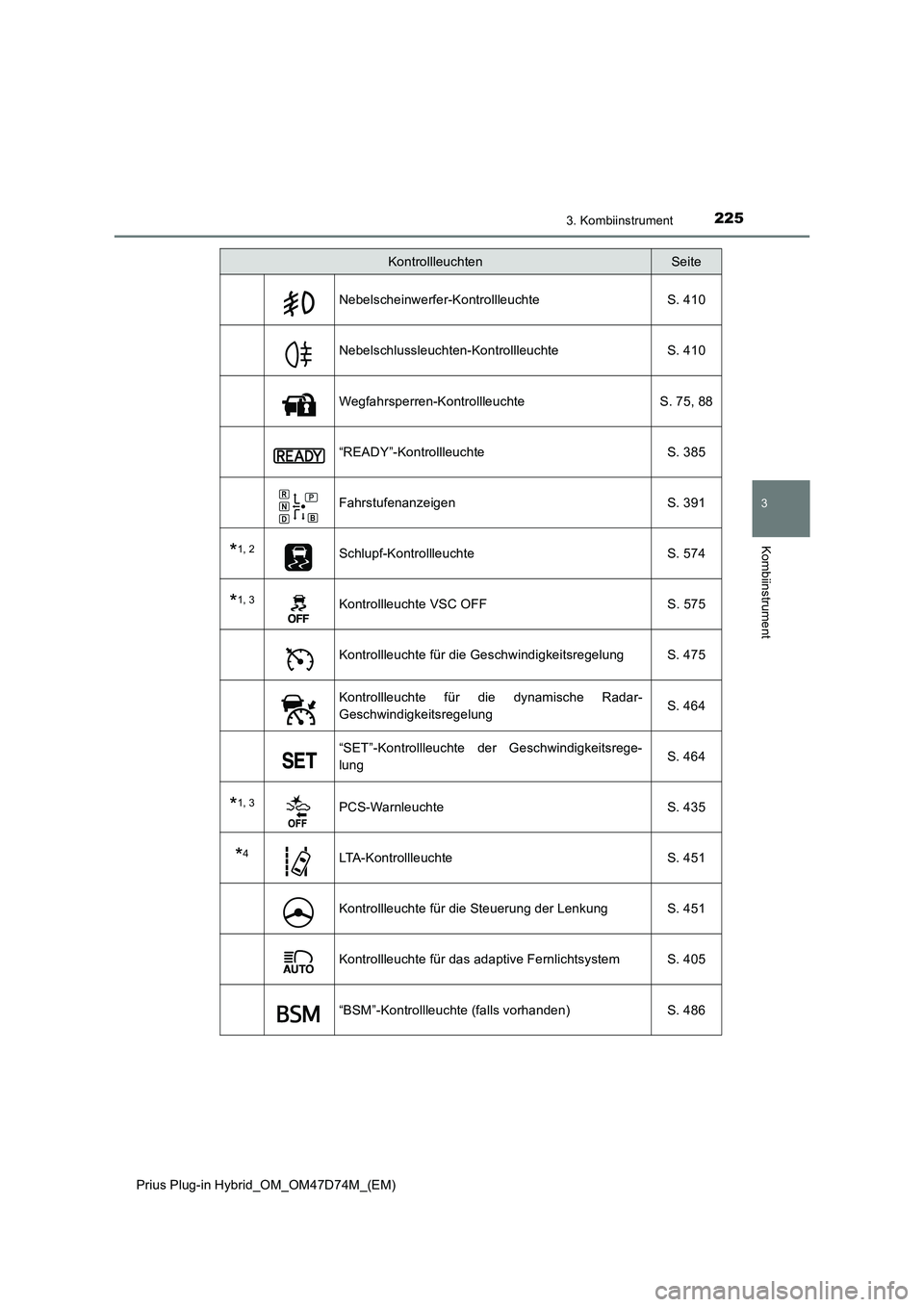

Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Nebelscheinwerfer-Kontrollleuchte S. 410
Nebelschlussleuchten-Kontrollleuchte S. 410
Wegfahrsperren-Kontrollleuchte S. 75, 88
“READY”-Kontrollleuchte S. 385
Fahrstufenanzeigen S. 391
*1, 2Schlupf-Kontrollleuchte S. 574
*1, 3Kontrollleuchte VSC OFF S. 575
Kontrollleuchte für die Geschwindigkeitsregelung S. 475
Kontrollleuchte für die dynamische Radar-
Geschwindigkeitsregelung S. 464
“SET”-Kontrollleuchte der Geschwindigkeitsrege-
lung S. 464
*1, 3PCS-Warnleuchte S. 435
*4LTA-Kontrollleuchte S. 451
Kontrollleuchte für die Steuerung der Lenkung S. 451
Kontrollleuchte für das adaptive Fernlichtsystem S. 405
“BSM”-Kontrollleuchte (falls vorhanden) S. 486
KontrollleuchtenSeite

2263. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

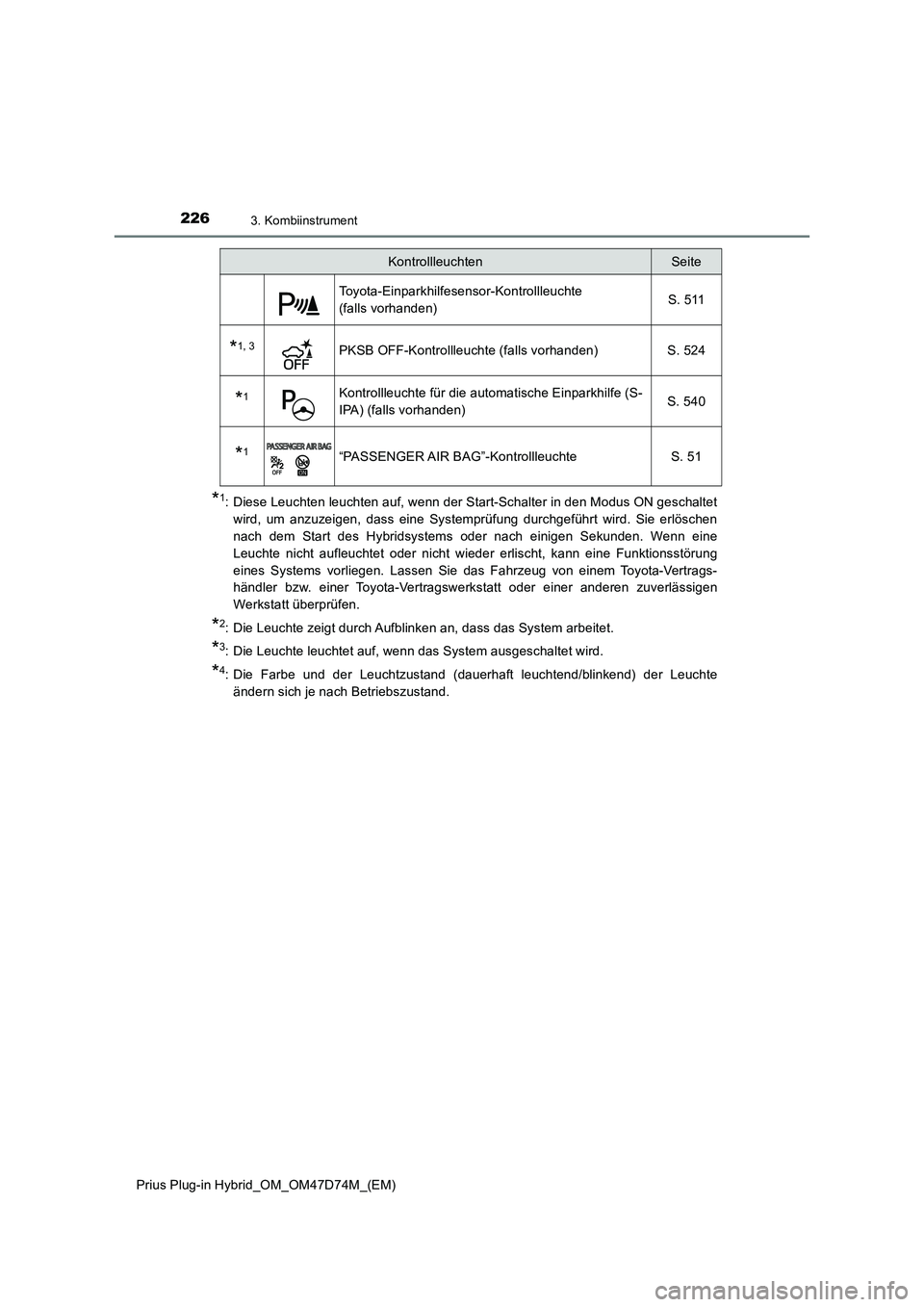

*1: Diese Leuchten leuchten auf, wenn der Start-Schalter in den Modus ON geschaltet
wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen
nach dem Start des Hybridsystems oder nach einigen Sekunden. Wenn eine
Leuchte nicht aufleuchtet oder nicht wieder erlischt, kann eine Funktionsstörung
eines Systems vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
*2: Die Leuchte zeigt durch Aufblinken an, dass das System arbeitet.
*3: Die Leuchte leuchtet auf, wenn das System ausgeschaltet wird.
*4: Die Farbe und der Leuchtzustand (dauerhaft leuchtend/blinkend) der Leuchte
ändern sich je nach Betriebszustand.
Toyota-Einparkhilfesensor-Kontrollleuchte
(falls vorhanden) S. 511
*1, 3PKSB OFF-Kontrollleuchte (falls vorhanden) S. 524
*1Kontrollleuchte für die automatische Einparkhilfe (S-
IPA) (falls vorhanden) S. 540
*1“PASSENGER AIR BAG”-Kontrollleuchte S. 51
KontrollleuchtenSeite

2273. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)■

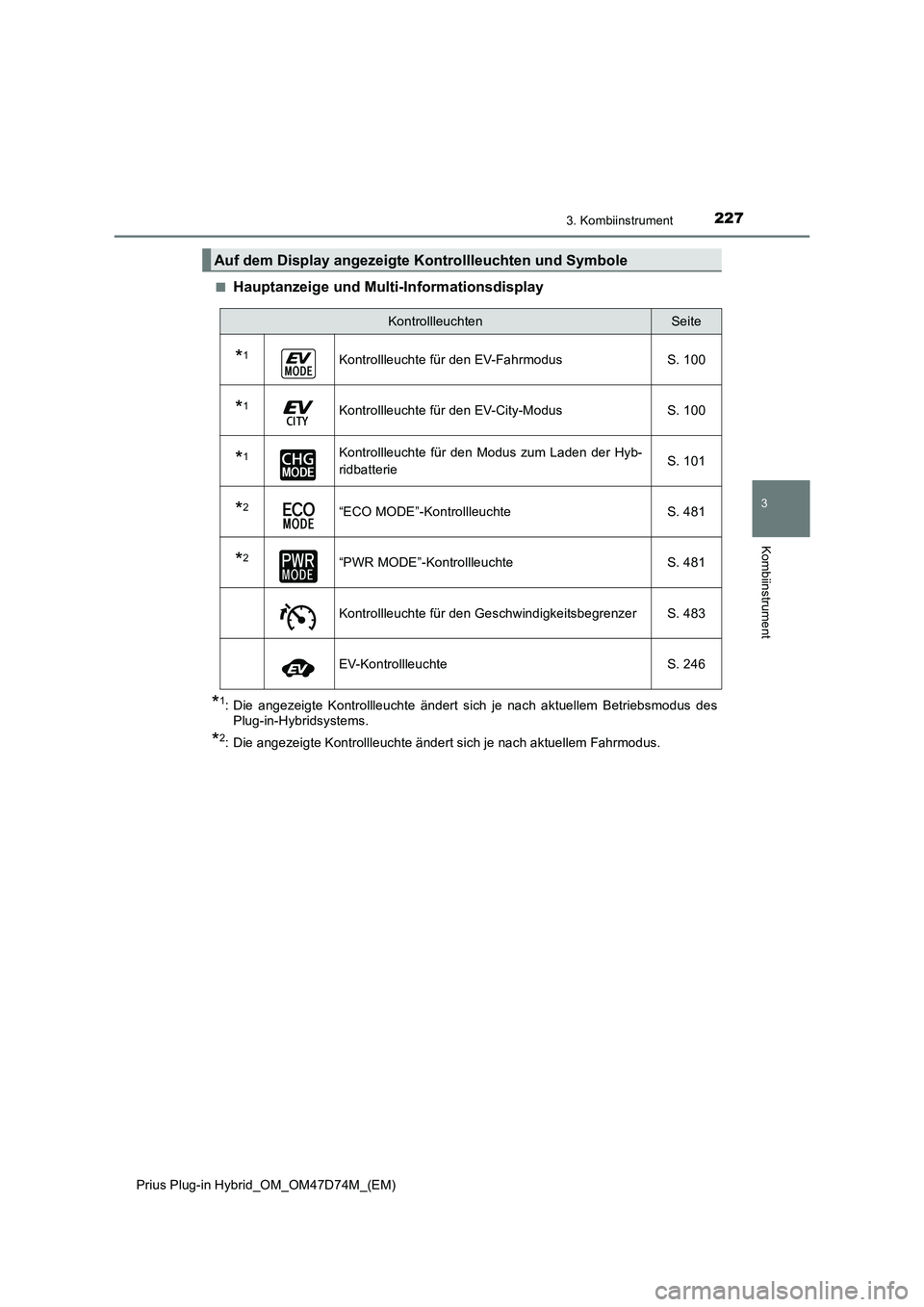

Hauptanzeige und Multi-Informationsdisplay
*1: Die angezeigte Kontrollleuchte ändert sich je nach aktuellem Betriebsmodus des
Plug-in-Hybridsystems.
*2: Die angezeigte Kontrollleuchte ändert sich je nach aktuellem Fahrmodus.
Auf dem Display angezeigte Kontrollleuchten und Symbole
KontrollleuchtenSeite
*1Kontrollleuchte für den EV-Fahrmodus S. 100
*1Kontrollleuchte für den EV-City-Modus S. 100
*1Kontrollleuchte für den Modus zum Laden der Hyb-
ridbatterieS. 101
*2“ECO MODE”-Kontrollleuchte S. 481
*2“PWR MODE”-Kontrollleuchte S. 481
Kontrollleuchte für den Geschwindigkeitsbegrenzer S. 483
EV-Kontrollleuchte S. 246

2283. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)■

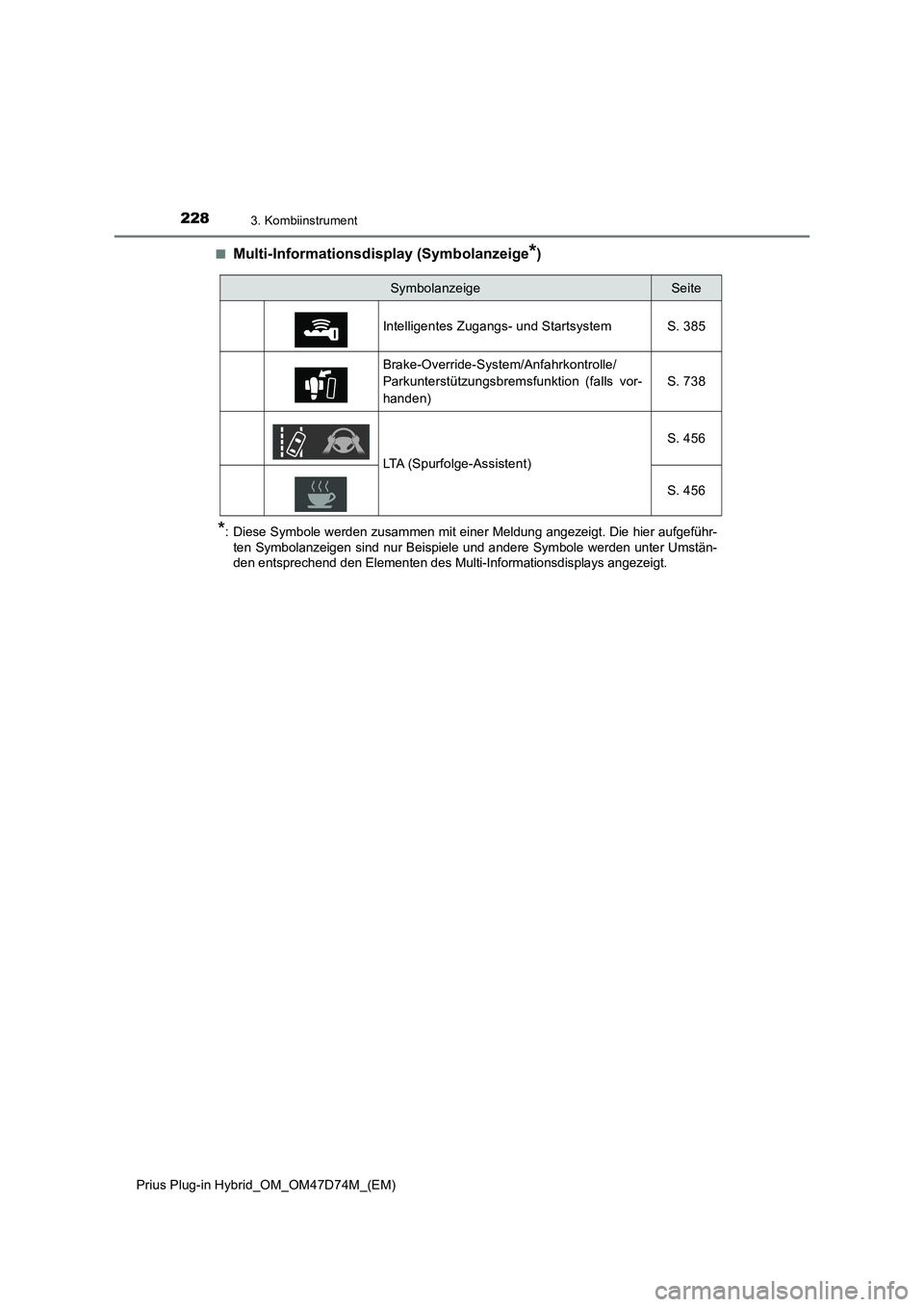

Multi-Informationsdisplay (Symbolanzeige*)
*: Diese Symbole werden zusammen mit einer Meldung angezeigt. Die hier aufgeführ-
ten Symbolanzeigen sind nur Beispiele und andere Symbole werden unter Umstän-
den entsprechend den Elementen des Multi-Informationsdisplays angezeigt.
SymbolanzeigeSeite
Intelligentes Zugangs- und Startsystem S. 385
Brake-Override-System/Anfahrkontrolle/
Parkunterstützungsbremsfunktion (falls vor-
handen)S. 738
LTA (Spurfolge-Assistent)S. 456
S. 456

2293. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
■Außenspiegel-Anzeigen des Spurwechsel-Assistenten (BSM)
(falls vorhanden) ( S. 486)
• Wenn die BSM-Funktion auf dem Bildschirm des Multi-Informationsdisplays
aktiviert ist und der Start-Schalter in den Modus ON geschaltet wird.
Wenn das System einwandfrei funktioniert, erlöschen die Außenspiegel-Anzeigen
des Spurwechsel-Assistenten (BSM) nach wenigen Sekunden.
Falls die Außenspiegel-Anzeigen des Spurwechsel-Assistenten (BSM) nicht auf-
leuchten oder nicht erlöschen, liegt möglicherweise eine Funktionsstörung des Sys-
tems vor.
Lassen Sie das Fahrzeug in diesem Fall von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt über-
prüfen.
● Die Anzeigen werden auch auf den Außen-
spiegeln angezeigt.
● Zur Bestätigung des Betriebs leuchten die
Außenspiegel-Anzeigen des Spurwechsel-
Assistenten (BSM) in den folgenden Situatio-
nen auf:
• Wenn sich der Start-Schalter im Modus
ON befindet und die BSM-Funktion auf
dem Bildschirm des Multi-Informati-
onsdisplays aktiviert wird.
WARNUNG
■ Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Wenn die Warnleuchte eines Sicherheitssystems (wie die ABS- oder SRS-Warn-
leuchte) beim Starten des Hybridsystems nicht aufleuchtet, kann dies bedeuten,
dass das entsprechende System nicht verfügbar ist, um Sie im Fall eines Unfalls zu
schützen, was zu tödlichen oder schweren Verletzungen führen kann. Lassen Sie
das Fahrzeug in diesem Fall sofort von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
HINWEIS
■ So vermeiden Sie Schäden am Motor und seinen Bauteilen
Wenn die Kühlmitteltemperatur-Warnleuchte aufleuchtet oder blinkt, kann eine Über-
hitzung des Motors vorliegen. Halten Sie in diesem Fall das Fahrzeug sofort an
einem sicheren Ort an und überprüfen Sie den Motor, nachdem dieser vollständig
abgekühlt ist. ( S. 782)

2303. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

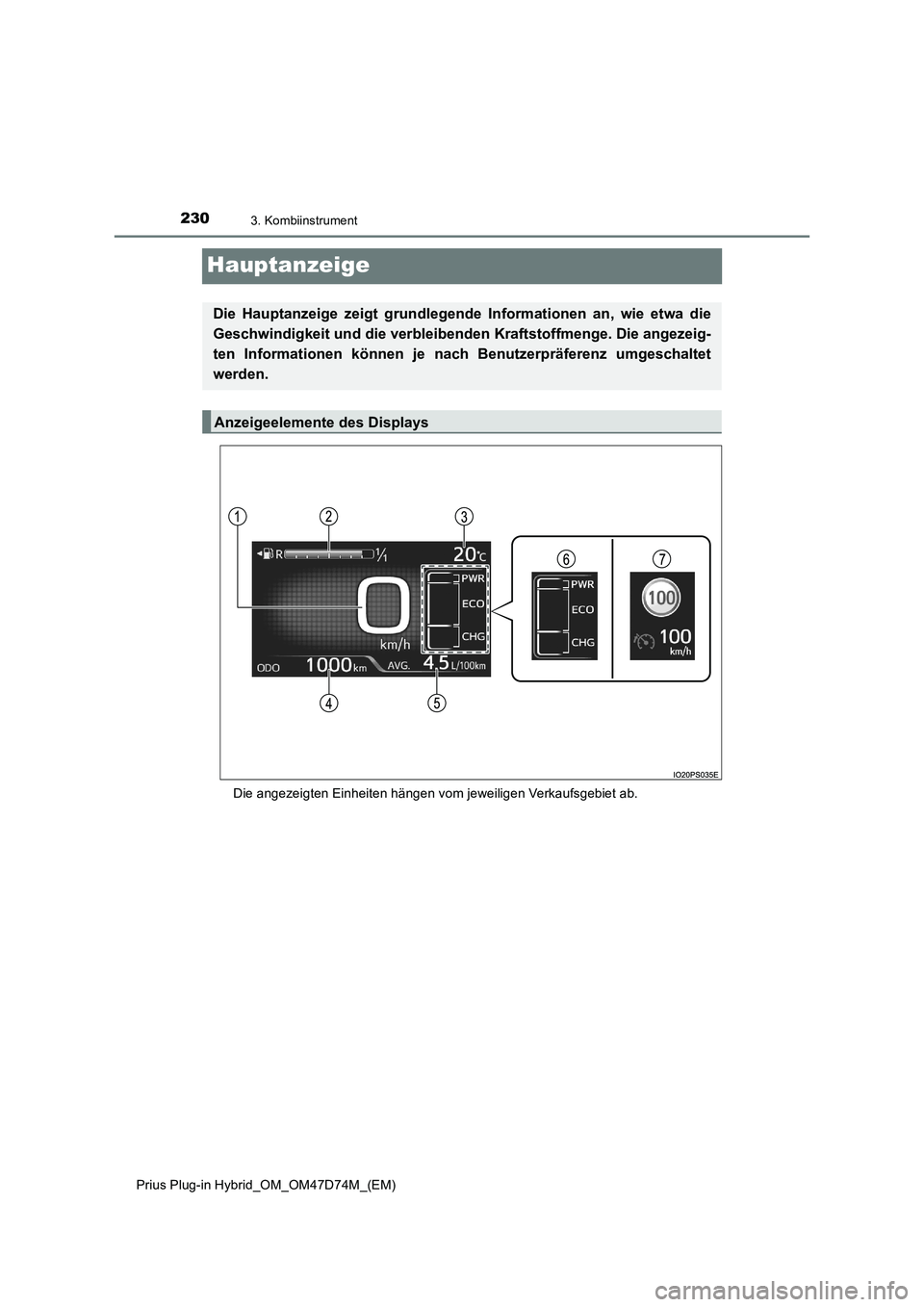

Hauptanzeige
Die angezeigten Einheiten hängen vom jeweiligen Verkaufsgebiet ab.
Die Hauptanzeige zeigt grundlegende Informationen an, wie etwa die
Geschwindigkeit und die verbleibenden Kraftstoffmenge. Die angezeig-
ten Informationen können je nach Benutzerpräferenz umgeschaltet
werden.
Anzeigeelemente des Displays

2313. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

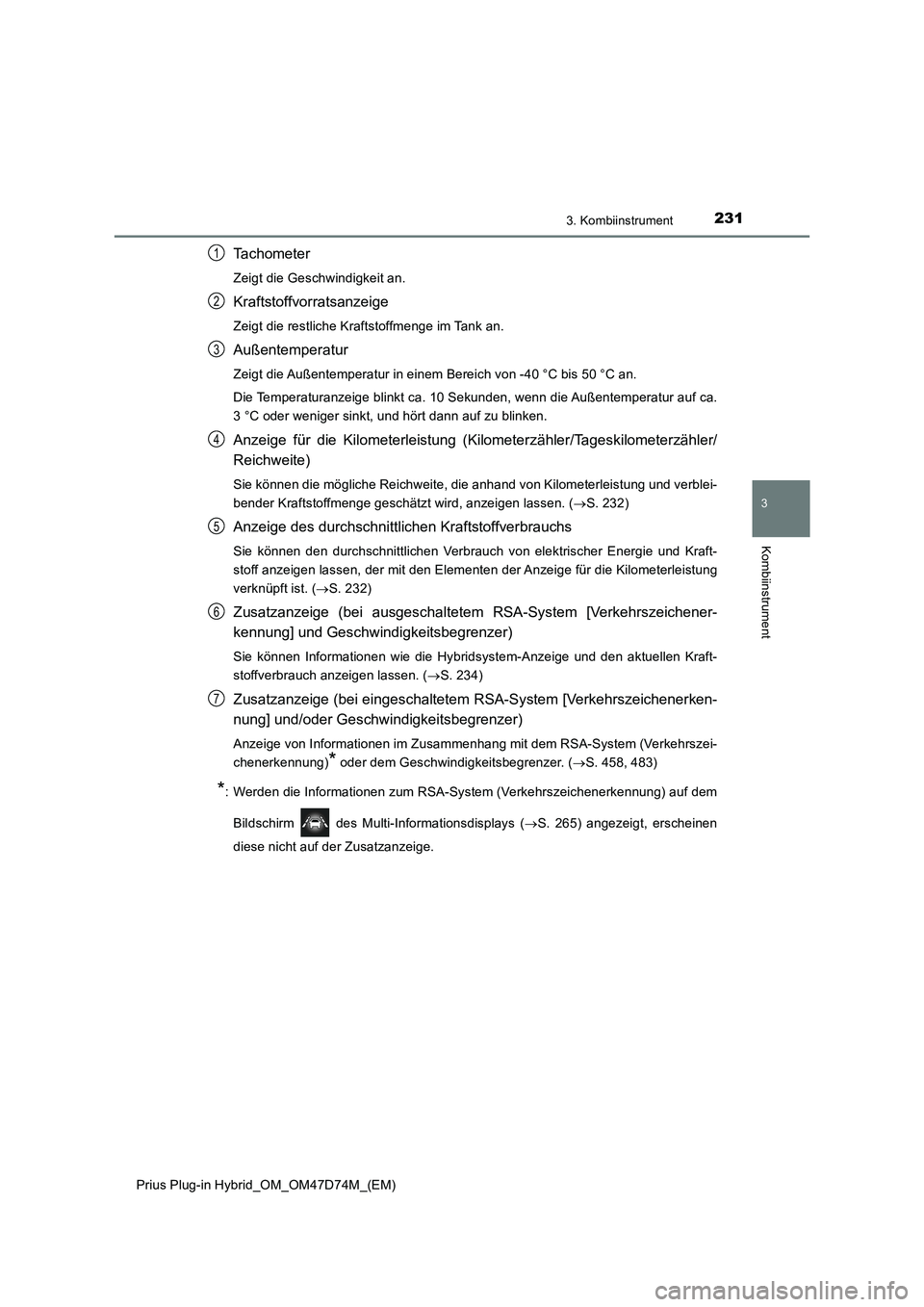

Tachometer
Zeigt die Geschwindigkeit an.
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an.
Außentemperatur
Zeigt die Außentemperatur in einem Bereich von -40 °C bis 50 °C an.
Die Temperaturanzeige blinkt ca. 10 Sekunden, wenn die Außentemperatur auf ca.
3 °C oder weniger sinkt, und hört dann auf zu blinken.
Anzeige für die Kilometerleistung (Kilometerzähler/Tageskilometerzähler/
Reichweite)
Sie können die mögliche Reichweite, die anhand von Kilometerleistung und verblei-
bender Kraftstoffmenge geschätzt wird, anzeigen lassen. (S. 232)
Anzeige des durchschnittlichen Kraftstoffverbrauchs
Sie können den durchschnittlichen Verbrauch von elektrischer Energie und Kraft-
stoff anzeigen lassen, der mit den Elementen der Anzeige für die Kilometerleistung
verknüpft ist. (S. 232)
Zusatzanzeige (bei ausgeschaltetem RSA-System [Verkehrszeichener-
kennung] und Geschwindigkeitsbegrenzer)
Sie können Informationen wie die Hybridsystem-Anzeige und den aktuellen Kraft-
stoffverbrauch anzeigen lassen. (S. 234)
Zusatzanzeige (bei eingeschaltetem RSA-System [Verkehrszeichenerken-
nung] und/oder Geschwindigkeitsbegrenzer)
Anzeige von Informationen im Zusammenhang mit dem RSA-System (Verkehrszei-
chenerkennung)
* oder dem Geschwindigkeitsbegrenzer. (S. 458, 483)
*: Werden die Informationen zum RSA-System (Verkehrszeichenerkennung) auf dem
Bildschirm des Multi-Informationsdisplays (S. 265) angezeigt, erscheinen
diese nicht auf der Zusatzanzeige.
1
2
3
4
5
6
7

2323. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

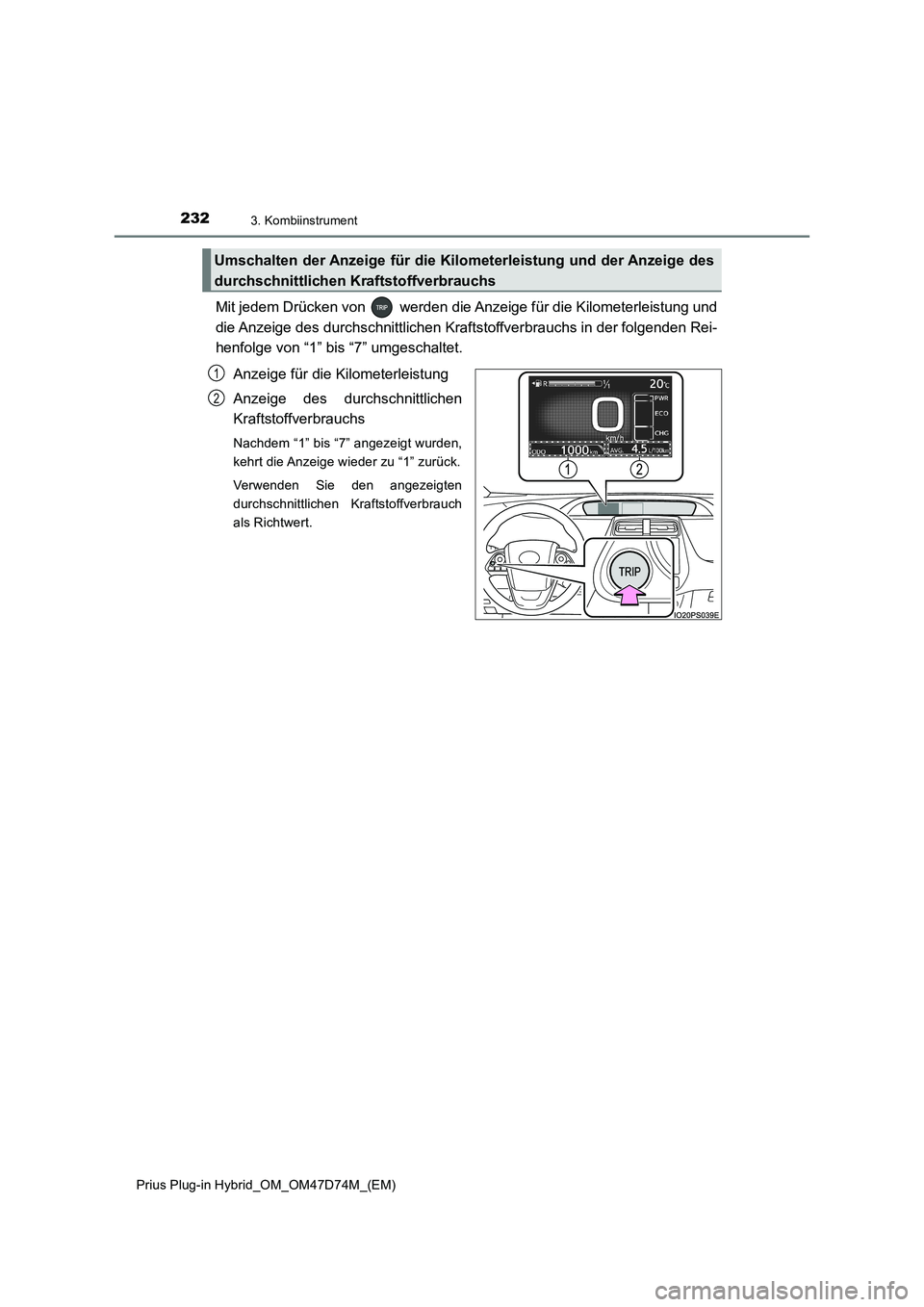

Mit jedem Drücken von werden die Anzeige für die Kilometerleistung und
die Anzeige des durchschnittlichen Kraftstoffverbrauchs in der folgenden Rei-
henfolge von “1” bis “7” umgeschaltet.
Anzeige für die Kilometerleistung
Anzeige des durchschnittlichen
Kraftstoffverbrauchs
Nachdem “1” bis “7” angezeigt wurden,
kehrt die Anzeige wieder zu “1” zurück.
Verwenden Sie den angezeigten
durchschnittlichen Kraftstoffverbrauch
als Richtwert.
Umschalten der Anzeige für die Kilometerleistung und der Anzeige des
durchschnittlichen Kraftstoffverbrauchs
1
2
