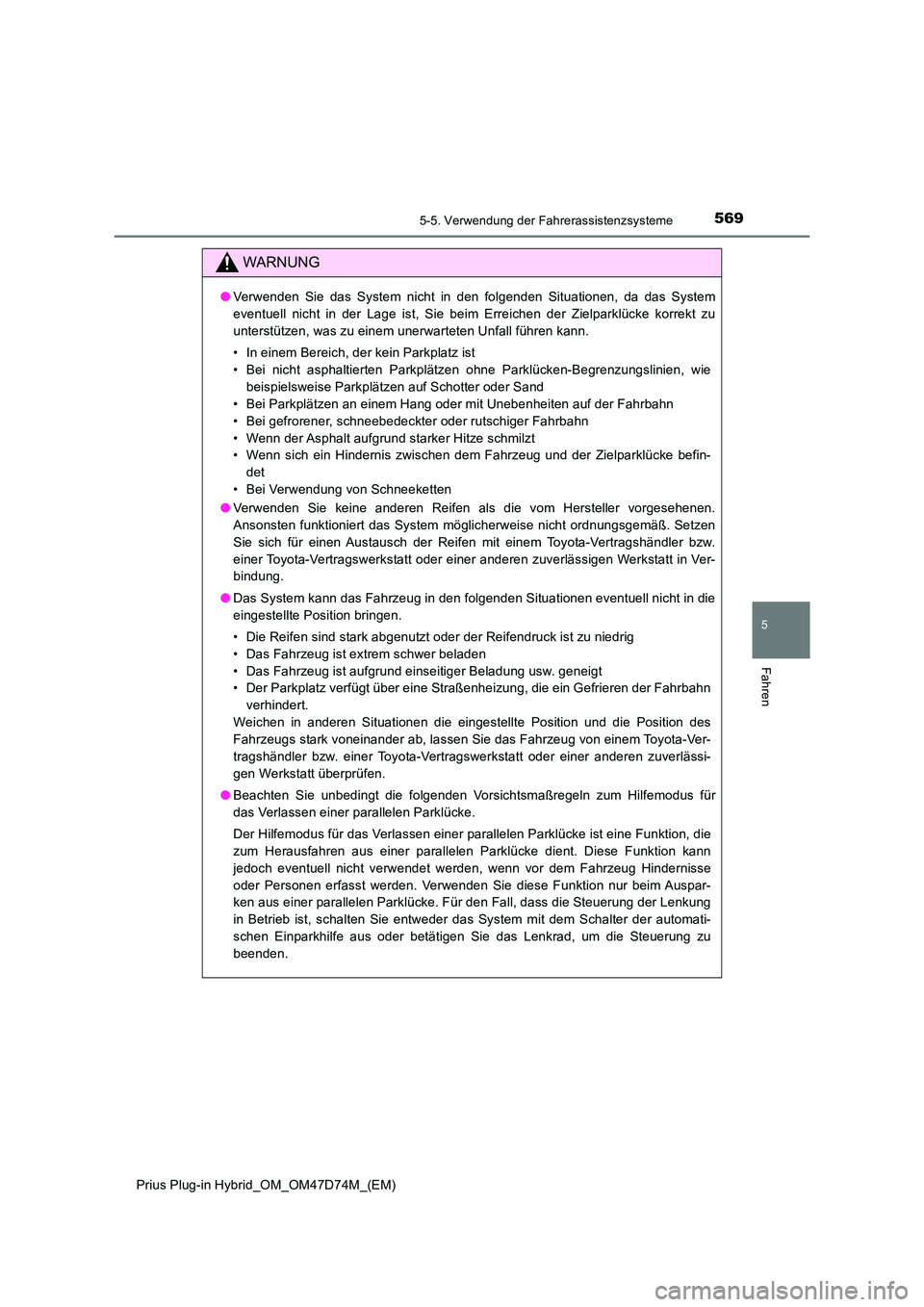

5695-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren
WARNUNG
●Verwenden Sie das System nicht in den folgenden Situationen, da das System
eventuell nicht in der Lage ist, Sie beim Erreichen der Zielparklücke korrekt zu
unterstützen, was zu einem unerwarteten Unfall führen kann.
• In einem Bereich, der kein Parkplatz ist
• Bei nicht asphaltierten Parkplätzen ohne Parklücken-Begrenzungslinien, wie
beispielsweise Parkplätzen auf Schotter oder Sand
• Bei Parkplätzen an einem Hang oder mit Unebenheiten auf der Fahrbahn
• Bei gefrorener, schneebedeckter oder rutschiger Fahrbahn
• Wenn der Asphalt aufgrund starker Hitze schmilzt
• Wenn sich ein Hindernis zwischen dem Fahrzeug und der Zielparklücke befin-
det
• Bei Verwendung von Schneeketten
● Verwenden Sie keine anderen Reifen als die vom Hersteller vorgesehenen.
Ansonsten funktioniert das System möglicherweise nicht ordnungsgemäß. Setzen
Sie sich für einen Austausch der Reifen mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.
● Das System kann das Fahrzeug in den folgenden Situationen eventuell nicht in die
eingestellte Position bringen.
• Die Reifen sind stark abgenutzt oder der Reifendruck ist zu niedrig
• Das Fahrzeug ist extrem schwer beladen
• Das Fahrzeug ist aufgrund einseitiger Beladung usw. geneigt
• Der Parkplatz verfügt über eine Straßenheizung, die ein Gefrieren der Fahrbahn
verhindert.
Weichen in anderen Situationen die eingestellte Position und die Position des
Fahrzeugs stark voneinander ab, lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässi-
gen Werkstatt überprüfen.
● Beachten Sie unbedingt die folgenden Vorsichtsmaßregeln zum Hilfemodus für
das Verlassen einer parallelen Parklücke.
Der Hilfemodus für das Verlassen einer parallelen Parklücke ist eine Funktion, die
zum Herausfahren aus einer parallelen Parklücke dient. Diese Funktion kann
jedoch eventuell nicht verwendet werden, wenn vor dem Fahrzeug Hindernisse
oder Personen erfasst werden. Verwenden Sie diese Funktion nur beim Auspar-
ken aus einer parallelen Parklücke. Für den Fall, dass die Steuerung der Lenkung
in Betrieb ist, schalten Sie entweder das System mit dem Schalter der automati-
schen Einparkhilfe aus oder betätigen Sie das Lenkrad, um die Steuerung zu
beenden.

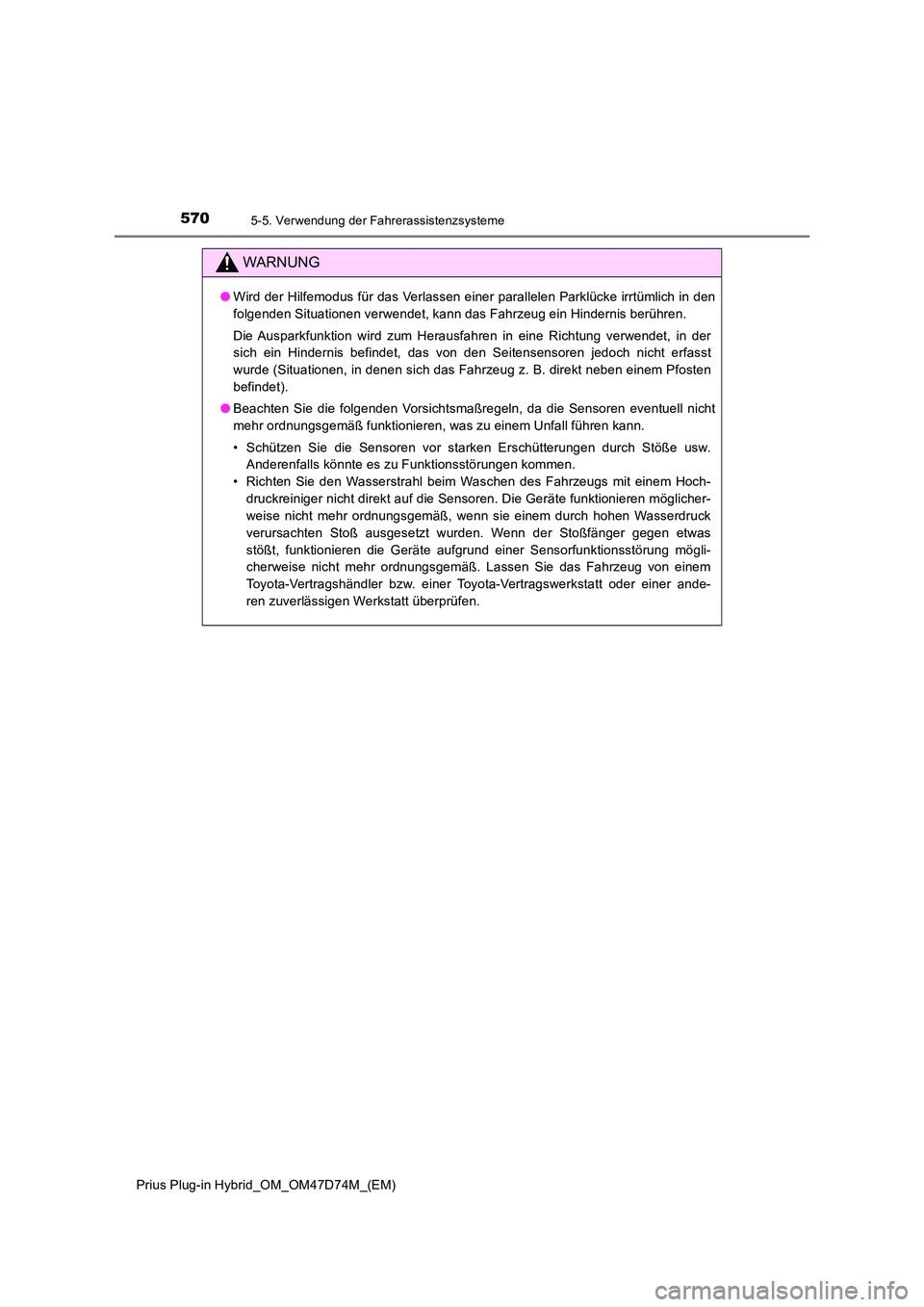

5705-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
WARNUNG
●Wird der Hilfemodus für das Verlassen einer parallelen Parklücke irrtümlich in den
folgenden Situationen verwendet, kann das Fahrzeug ein Hindernis berühren.
Die Ausparkfunktion wird zum Herausfahren in eine Richtung verwendet, in der
sich ein Hindernis befindet, das von den Seitensensoren jedoch nicht erfasst
wurde (Situationen, in denen sich das Fahrzeug z. B. direkt neben einem Pfosten
befindet).
● Beachten Sie die folgenden Vorsichtsmaßregeln, da die Sensoren eventuell nicht
mehr ordnungsgemäß funktionieren, was zu einem Unfall führen kann.
• Schützen Sie die Sensoren vor starken Erschütterungen durch Stöße usw.
Anderenfalls könnte es zu Funktionsstörungen kommen.
• Richten Sie den Wasserstrahl beim Waschen des Fahrzeugs mit einem Hoch-
druckreiniger nicht direkt auf die Sensoren. Die Geräte funktionieren möglicher-
weise nicht mehr ordnungsgemäß, wenn sie einem durch hohen Wasserdruck
verursachten Stoß ausgesetzt wurden. Wenn der Stoßfänger gegen etwas
stößt, funktionieren die Geräte aufgrund einer Sensorfunktionsstörung mögli-
cherweise nicht mehr ordnungsgemäß. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt überprüfen.

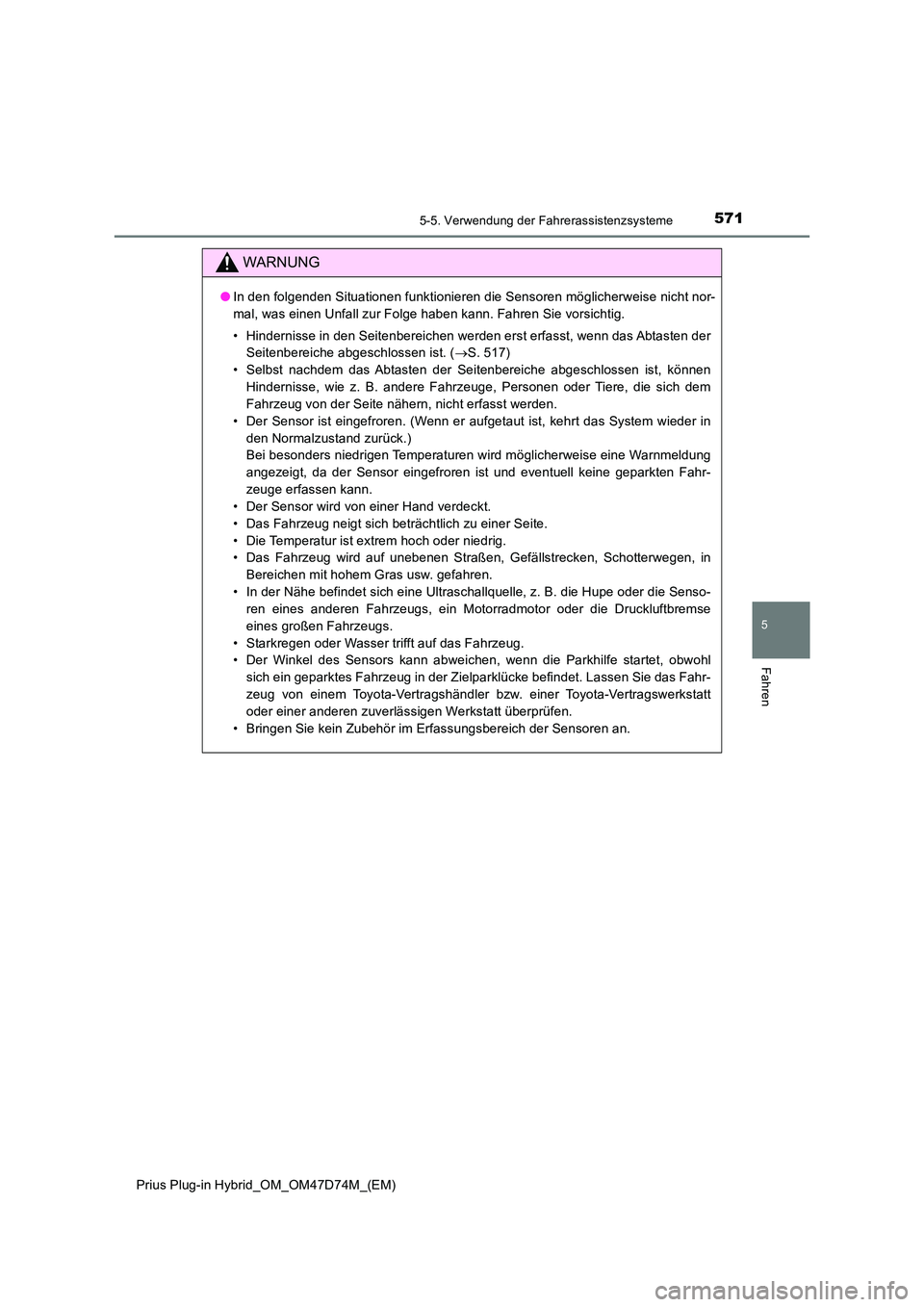

5715-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren
WARNUNG
●In den folgenden Situationen funktionieren die Sensoren möglicherweise nicht nor-
mal, was einen Unfall zur Folge haben kann. Fahren Sie vorsichtig.
• Hindernisse in den Seitenbereichen werden erst erfasst, wenn das Abtasten der
Seitenbereiche abgeschlossen ist. ( S. 517)
• Selbst nachdem das Abtasten der Seitenbereiche abgeschlossen ist, können
Hindernisse, wie z. B. andere Fahrzeuge, Personen oder Tiere, die sich dem
Fahrzeug von der Seite nähern, nicht erfasst werden.
• Der Sensor ist eingefroren. (Wenn er aufgetaut ist, kehrt das System wieder in
den Normalzustand zurück.)
Bei besonders niedrigen Temperaturen wird möglicherweise eine Warnmeldung
angezeigt, da der Sensor eingefroren ist und eventuell keine geparkten Fahr-
zeuge erfassen kann.
• Der Sensor wird von einer Hand verdeckt.
• Das Fahrzeug neigt sich beträchtlich zu einer Seite.
• Die Temperatur ist extrem hoch oder niedrig.
• Das Fahrzeug wird auf unebenen Straßen, Gefällstrecken, Schotterwegen, in
Bereichen mit hohem Gras usw. gefahren.
• In der Nähe befindet sich eine Ultraschallquelle, z. B. die Hupe oder die Senso-
ren eines anderen Fahrzeugs, ein Motorradmotor oder die Druckluftbremse
eines großen Fahrzeugs.
• Starkregen oder Wasser trifft auf das Fahrzeug.
• Der Winkel des Sensors kann abweichen, wenn die Parkhilfe startet, obwohl
sich ein geparktes Fahrzeug in der Zielparklücke befindet. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprüfen.
• Bringen Sie kein Zubehör im Erfassungsbereich der Sensoren an.

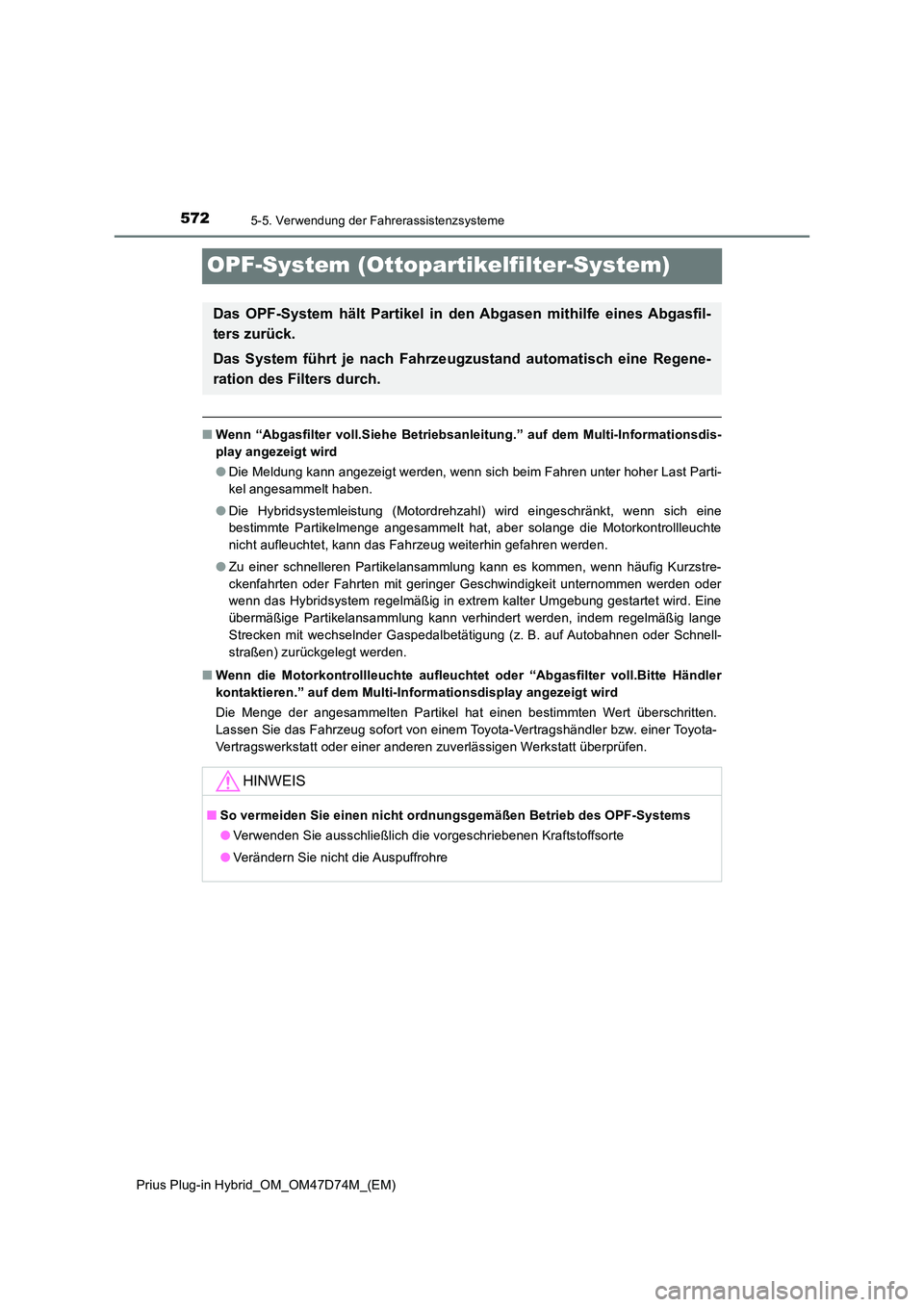

5725-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
OPF-System (Ottopartikelfilter-System)
■Wenn “Abgasfilter voll.Siehe Betriebsanleitung.” auf dem Multi-Informationsdis-
play angezeigt wird
● Die Meldung kann angezeigt werden, wenn sich beim Fahren unter hoher Last Parti-
kel angesammelt haben.
● Die Hybridsystemleistung (Motordrehzahl) wird eingeschränkt, wenn sich eine
bestimmte Partikelmenge angesammelt hat, aber solange die Motorkontrollleuchte
nicht aufleuchtet, kann das Fahrzeug weiterhin gefahren werden.
● Zu einer schnelleren Partikelansammlung kann es kommen, wenn häufig Kurzstre-
ckenfahrten oder Fahrten mit geringer Geschwindigkeit unternommen werden oder
wenn das Hybridsystem regelmäßig in extrem kalter Umgebung gestartet wird. Eine
übermäßige Partikelansammlung kann verhindert werden, indem regelmäßig lange
Strecken mit wechselnder Gaspedalbetätigung (z. B. auf Autobahnen oder Schnell-
straßen) zurückgelegt werden.
■ Wenn die Motorkontrollleuchte aufleuchtet oder “Abgasfilter voll.Bitte Händler
kontaktieren.” auf dem Multi-Informationsdisplay angezeigt wird
Die Menge der angesammelten Partikel hat einen bestimmten Wert überschritten.
Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
Das OPF-System hält Partikel in den Abgasen mithilfe eines Abgasfil-
ters zurück.
Das System führt je nach Fahrze ugzustand automatisch eine Regene-
ration des Filters durch.
HINWEIS
■ So vermeiden Sie einen nicht ordnungsgemäßen Betrieb des OPF-Systems
● Verwenden Sie ausschließlich die vorgeschriebenen Kraftstoffsorte
● Verändern Sie nicht die Auspuffrohre

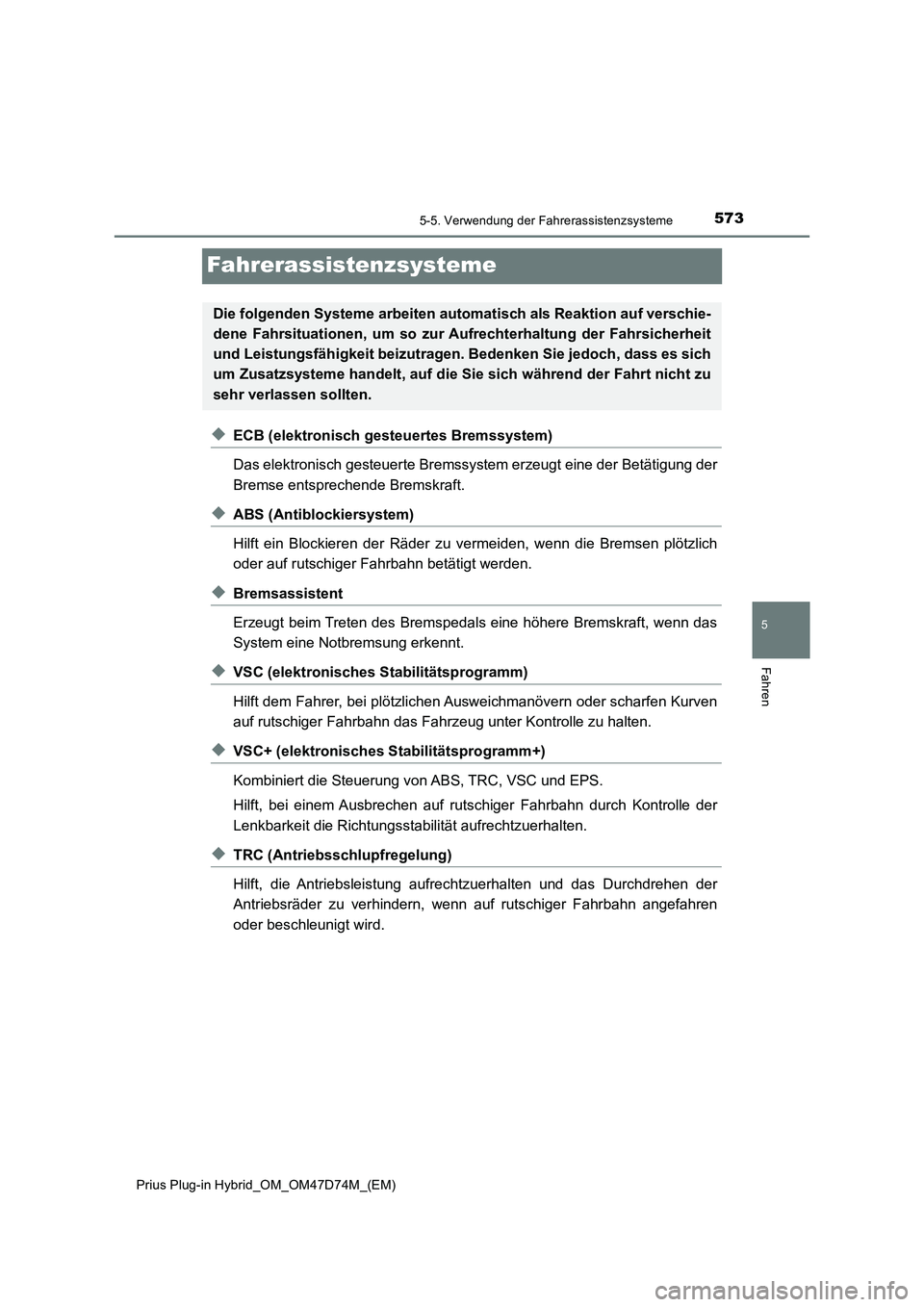

5735-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren
Fahrerassistenzsysteme
◆ECB (elektronisch gesteuertes Bremssystem)
Das elektronisch gesteuerte Bremssystem erzeugt eine der Betätigung der
Bremse entsprechende Bremskraft.
◆ABS (Antiblockiersystem)
Hilft ein Blockieren der Räder zu vermeiden, wenn die Bremsen plötzlich
oder auf rutschiger Fahrbahn betätigt werden.
◆Bremsassistent
Erzeugt beim Treten des Bremspedals eine höhere Bremskraft, wenn das
System eine Notbremsung erkennt.
◆VSC (elektronisches Stabilitätsprogramm)
Hilft dem Fahrer, bei plötzlichen Ausweichmanövern oder scharfen Kurven
auf rutschiger Fahrbahn das Fahrzeug unter Kontrolle zu halten.
◆VSC+ (elektronisches Stabilitätsprogramm+)
Kombiniert die Steuerung von ABS, TRC, VSC und EPS.
Hilft, bei einem Ausbrechen auf rutschiger Fahrbahn durch Kontrolle der
Lenkbarkeit die Richtungsstabilität aufrechtzuerhalten.
◆TRC (Antriebsschlupfregelung)
Hilft, die Antriebsleistung aufrechtzuerhalten und das Durchdrehen der
Antriebsräder zu verhindern, wenn auf rutschiger Fahrbahn angefahren
oder beschleunigt wird.
Die folgenden Systeme arbeiten automatisch als Reaktion auf verschie-
dene Fahrsituationen, um so zur Aufrechterhaltung der Fahrsicherheit
und Leistungsfähigkeit beizutragen. Bedenken Sie jedoch, dass es sich
um Zusatzsysteme handelt, auf die Sie sich während der Fahrt nicht zu
sehr verlassen sollten.

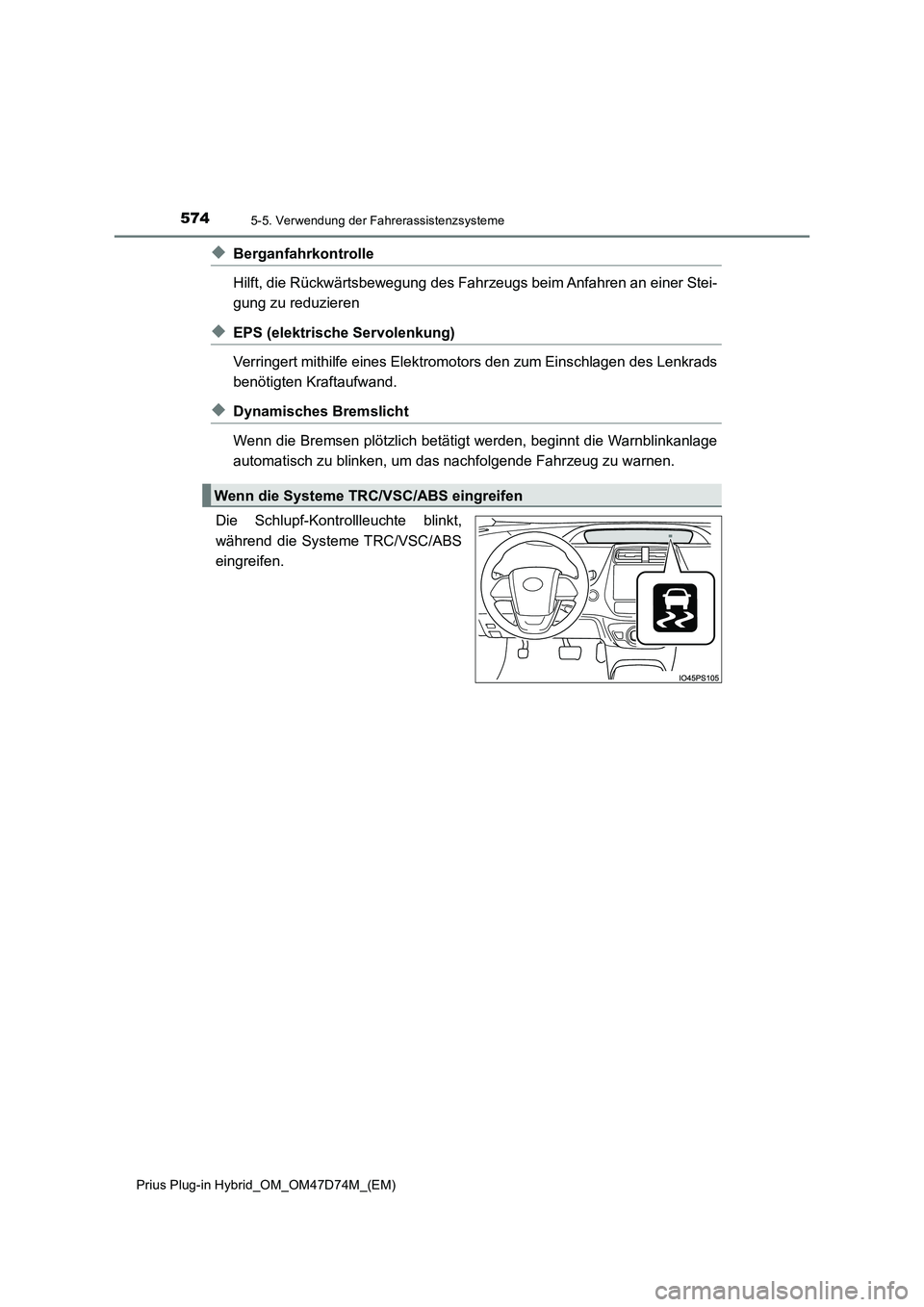

5745-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
◆Berganfahrkontrolle
Hilft, die Rückwärtsbewegung des Fahrzeugs beim Anfahren an einer Stei-
gung zu reduzieren
◆EPS (elektrische Servolenkung)
Verringert mithilfe eines Elektromotors den zum Einschlagen des Lenkrads
benötigten Kraftaufwand.
◆Dynamisches Bremslicht
Wenn die Bremsen plötzlich betätigt werden, beginnt die Warnblinkanlage
automatisch zu blinken, um das nachfolgende Fahrzeug zu warnen.
Die Schlupf-Kontrollleuchte blinkt,
während die Systeme TRC/VSC/ABS
eingreifen.
Wenn die Systeme TRC/VSC/ABS eingreifen

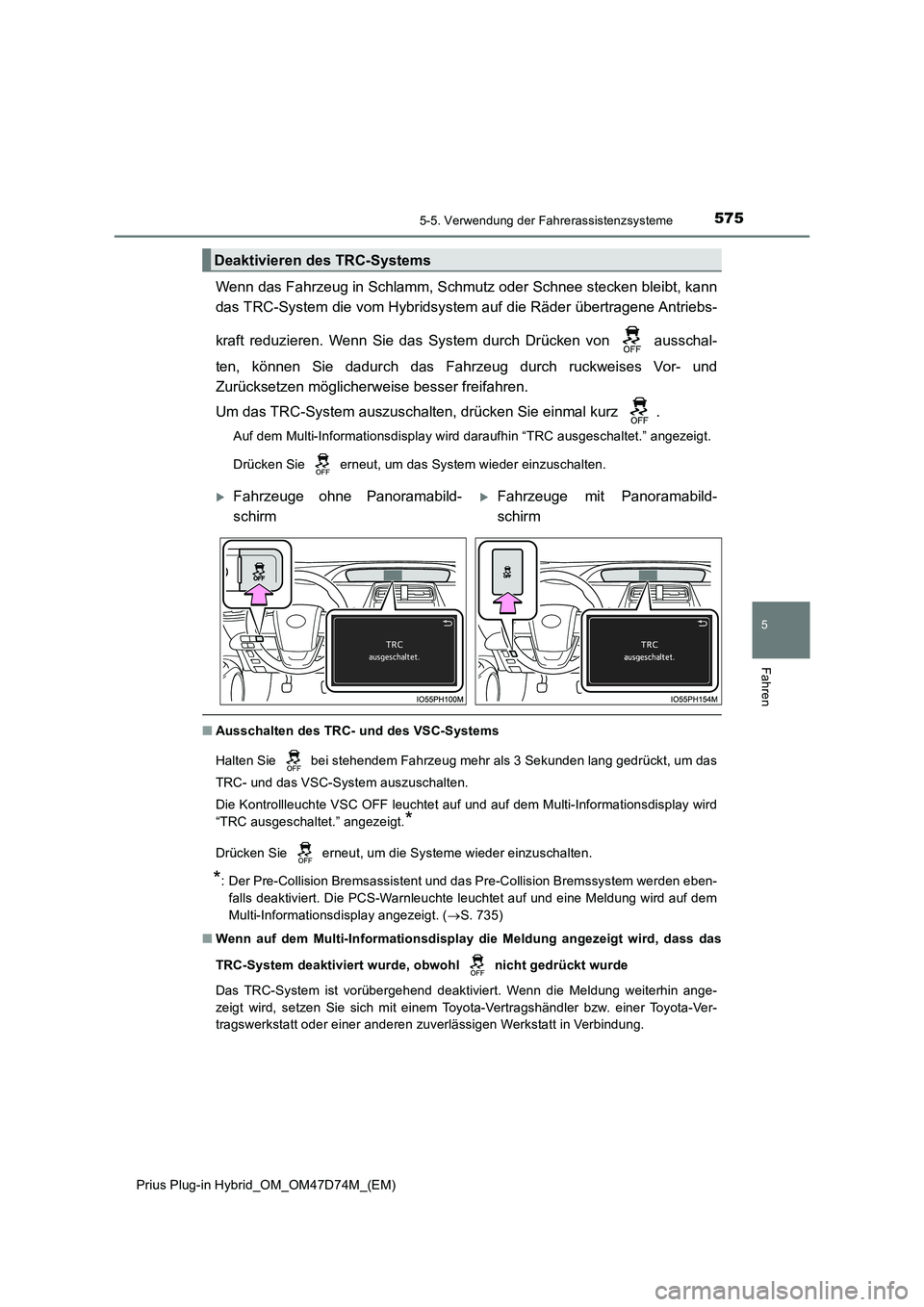

5755-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren
Wenn das Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt, kann
das TRC-System die vom Hybridsystem auf die Räder übertragene Antriebs-
kraft reduzieren. Wenn Sie das System durch Drücken von ausschal-
ten, können Sie dadurch das Fahrzeug durch ruckweises Vor- und
Zurücksetzen möglicherweise besser freifahren.
Um das TRC-System auszuschalten, drücken Sie einmal kurz .
Auf dem Multi-Informationsdisplay wird daraufhin “TRC ausgeschaltet.” angezeigt.
Drücken Sie erneut, um das System wieder einzuschalten.
■ Ausschalten des TRC- und des VSC-Systems
Halten Sie bei stehendem Fahrzeug mehr als 3 Sekunden lang gedrückt, um das
TRC- und das VSC-System auszuschalten.
Die Kontrollleuchte VSC OFF leuchtet auf und auf dem Multi-Informationsdisplay wird
“TRC ausgeschaltet.” angezeigt.*
Drücken Sie erneut, um die Systeme wieder einzuschalten.
*: Der Pre-Collision Bremsassistent und das Pre-Collision Bremssystem werden eben-
falls deaktiviert. Die PCS-Warnleuchte leuchtet auf und eine Meldung wird auf dem
Multi-Informationsdisplay angezeigt. ( S. 735)
■ Wenn auf dem Multi-Informationsdisplay die Meldung angezeigt wird, dass das
TRC-System deaktiviert wurde, obwohl nicht gedrückt wurde
Das TRC-System ist vorübergehend deaktiviert. Wenn die Meldung weiterhin ange-
zeigt wird, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
Deaktivieren des TRC-Systems
Fahrzeuge ohne Panoramabild-
schirm
Fahrzeuge mit Panoramabild-
schirm

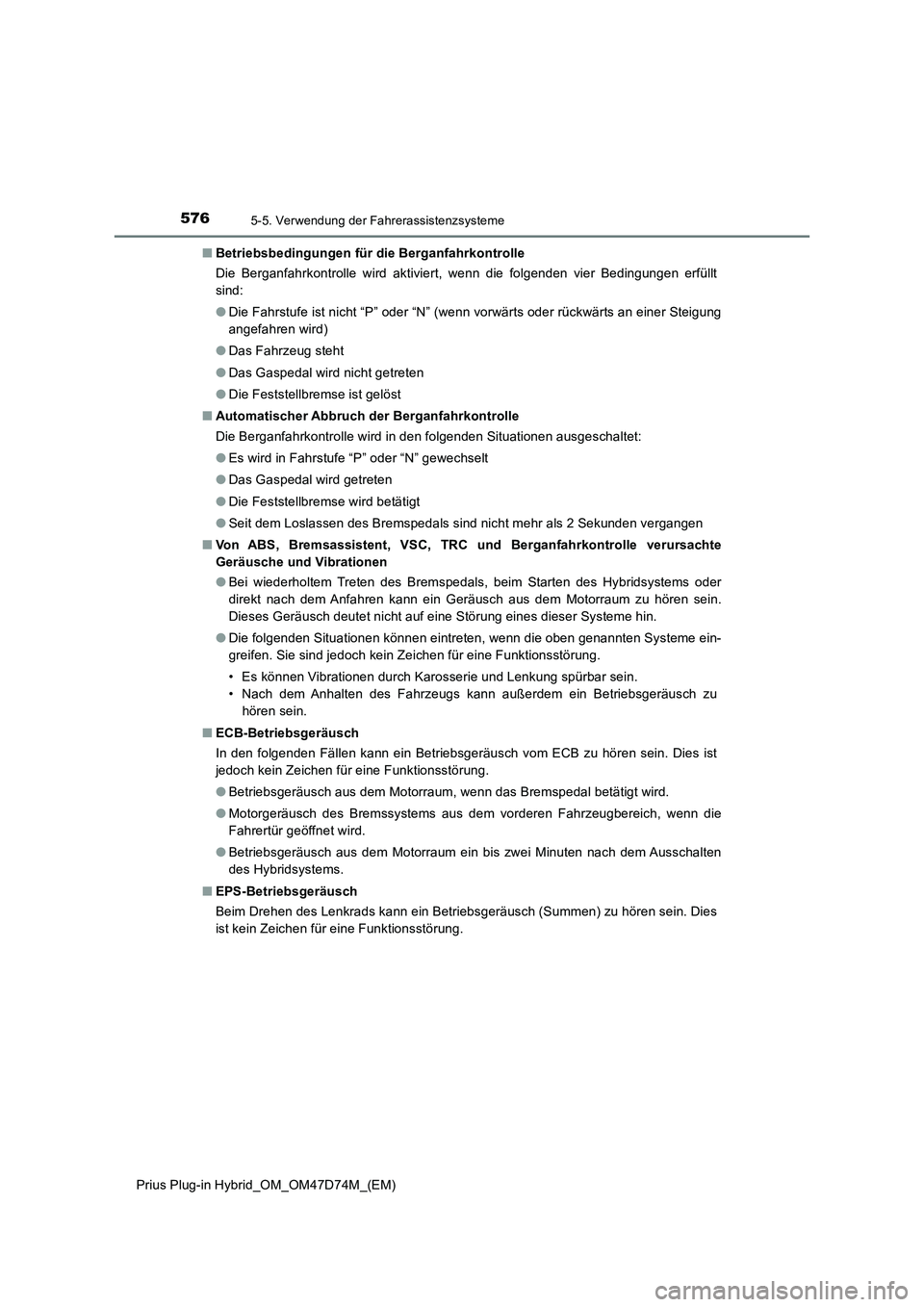

5765-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)■Betriebsbedingungen für die Berganfahrkontrolle
Die Berganfahrkontrolle wird aktiviert, wenn die folgenden vier Bedingungen erfüllt
sind:
●Die Fahrstufe ist nicht “P” oder “N” (wenn vorwärts oder rückwärts an einer Steigung
angefahren wird)
●Das Fahrzeug steht
●Das Gaspedal wird nicht getreten
●Die Feststellbremse ist gelöst
■Automatischer Abbruch der Berganfahrkontrolle
Die Berganfahrkontrolle wird in den folgenden Situationen ausgeschaltet:
●Es wird in Fahrstufe “P” oder “N” gewechselt
●Das Gaspedal wird getreten
●Die Feststellbremse wird betätigt
●Seit dem Loslassen des Bremspedals sind nicht mehr als 2 Sekunden vergangen
■Von ABS, Bremsassistent, VSC, TRC und Berganfahrkontrolle verursachte
Geräusche und Vibrationen
●Bei wiederholtem Treten des Bremspedals, beim Starten des Hybridsystems oder
direkt nach dem Anfahren kann ein Geräusch aus dem Motorraum zu hören sein.
Dieses Geräusch deutet nicht auf eine Störung eines dieser Systeme hin.
●Die folgenden Situationen können eintreten, wenn die oben genannten Systeme ein-
greifen. Sie sind jedoch kein Zeichen für eine Funktionsstörung.
• Es können Vibrationen durch Karosserie und Lenkung spürbar sein.
• Nach dem Anhalten des Fahrzeugs kann außerdem ein Betriebsgeräusch zu
hören sein.
■ECB-Betriebsgeräusch
In den folgenden Fällen kann ein Betriebsgeräusch vom ECB zu hören sein. Dies ist
jedoch kein Zeichen für eine Funktionsstörung.
●Betriebsgeräusch aus dem Motorraum, wenn das Bremspedal betätigt wird.
●Motorgeräusch des Bremssystems aus dem vorderen Fahrzeugbereich, wenn die
Fahrertür geöffnet wird.
●Betriebsgeräusch aus dem Motorraum ein bis zwei Minuten nach dem Ausschalten
des Hybridsystems.
■EPS-Betriebsgeräusch
Beim Drehen des Lenkrads kann ein Betriebsgeräusch (Summen) zu hören sein. Dies
ist kein Zeichen für eine Funktionsstörung.
