Wartung und Pflege des Fahrzeugs

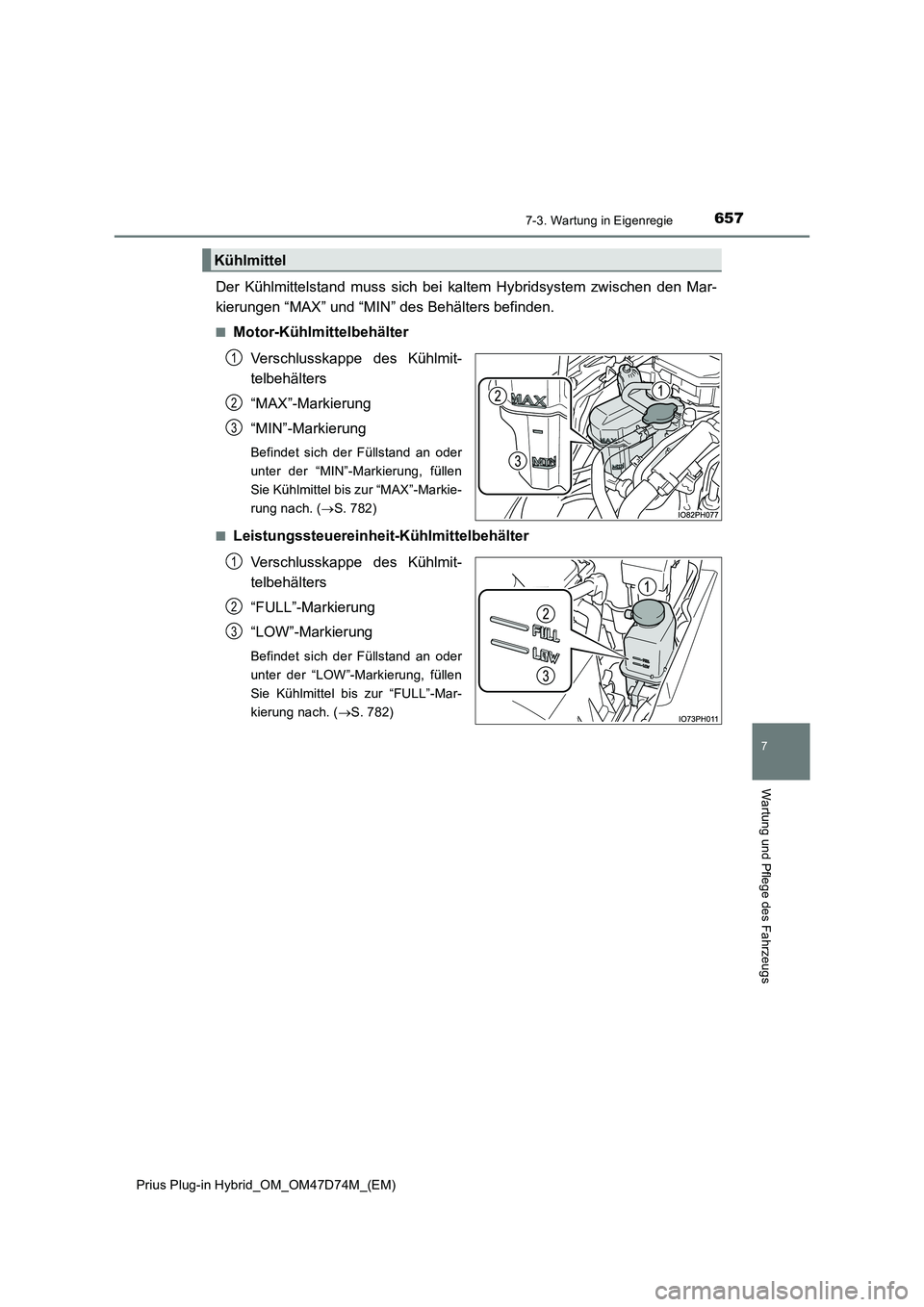

Der Kühlmittelstand muss sich bei kaltem Hybridsystem zwischen den Mar-
kierungen “MAX” und “MIN” des Behälters befinden.
■Motor-Kühlmittelbehälter
Verschlusskappe des Kühlmit-
telbehälters
“MAX”-Markierung
“MIN”-Markierung
Befindet sich der Füllstand an oder
unter der “MIN”-Markierung, füllen
Sie Kühlmittel bis zur “MAX”-Markie-
rung nach. ( S. 782)
■Leistungssteuereinheit-Kühlmittelbehälter
Verschlusskappe des Kühlmit-
telbehälters
“FULL”-Markierung
“LOW”-Markierung
Befindet sich der Füllstand an oder
unter der “LOW”-Markierung, füllen
Sie Kühlmittel bis zur “FULL”-Mar-
kierung nach. ( S. 782)
Kühlmittel
1
2
3
1
2
3

6587-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

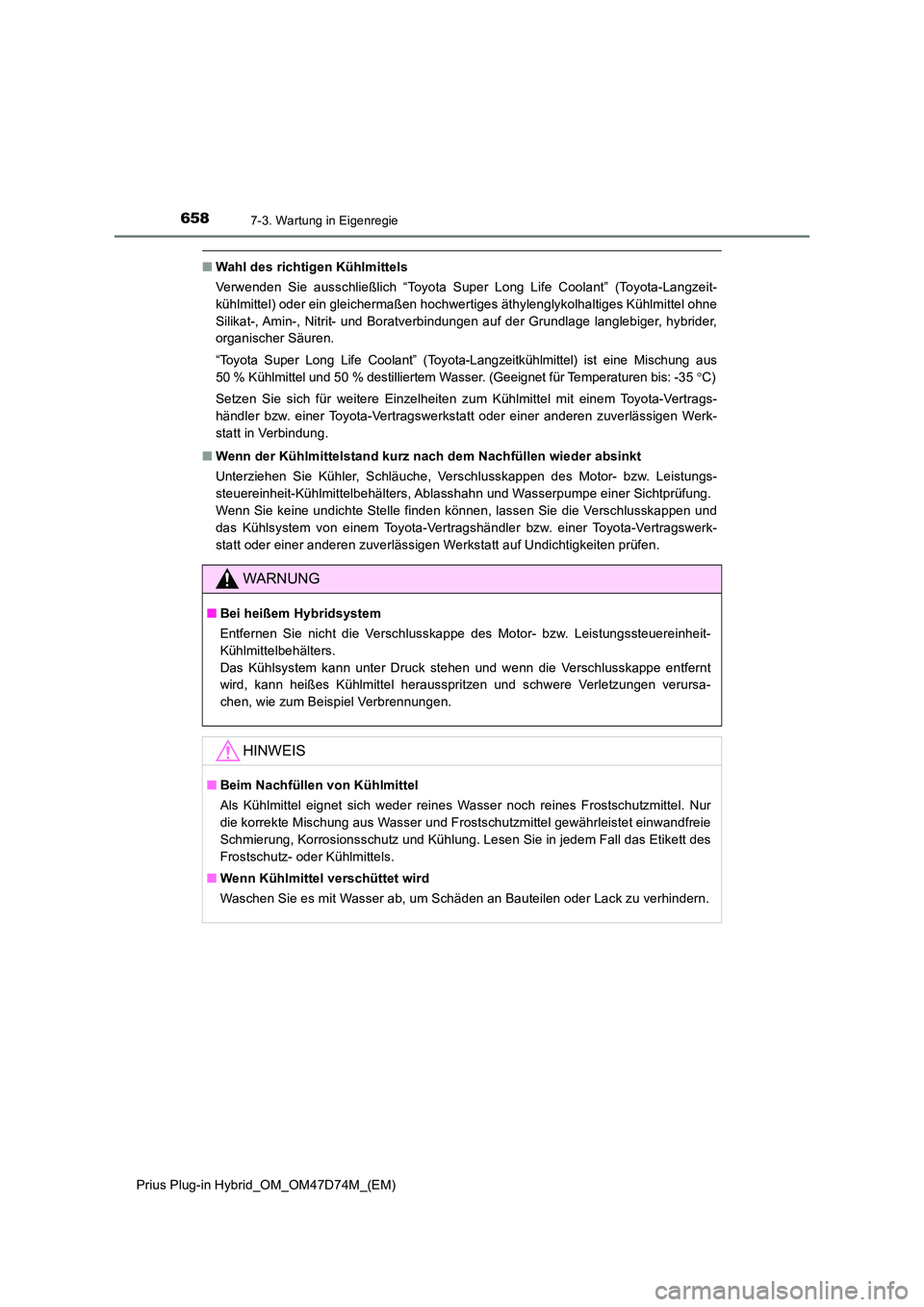

■Wahl des richtigen Kühlmittels
Verwenden Sie ausschließlich “Toyota Super Long Life Coolant” (Toyota-Langzeit-
kühlmittel) oder ein gleichermaßen hochwertiges äthylenglykolhaltiges Kühlmittel ohne
Silikat-, Amin-, Nitrit- und Boratverbindungen auf der Grundlage langlebiger, hybrider,
organischer Säuren.
“Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel) ist eine Mischung aus
50 % Kühlmittel und 50 % destilliertem Wasser. (Geeignet für Temperaturen bis: -35 C)
Setzen Sie sich für weitere Einzelheiten zum Kühlmittel mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-
statt in Verbindung.
■ Wenn der Kühlmittelstand kurz nach dem Nachfüllen wieder absinkt
Unterziehen Sie Kühler, Schläuche, Verschlusskappen des Motor- bzw. Leistungs-
steuereinheit-Kühlmittelbehälters, Ablasshahn und Wasserpumpe einer Sichtprüfung.
Wenn Sie keine undichte Stelle finden können, lassen Sie die Verschlusskappen und
das Kühlsystem von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt auf Undichtigkeiten prüfen.
WARNUNG
■ Bei heißem Hybridsystem
Entfernen Sie nicht die Verschlusskappe des Motor- bzw. Leistungssteuereinheit-
Kühlmittelbehälters.
Das Kühlsystem kann unter Druck stehen und wenn die Verschlusskappe entfernt
wird, kann heißes Kühlmittel herausspritzen und schwere Verletzungen verursa-
chen, wie zum Beispiel Verbrennungen.
HINWEIS
■ Beim Nachfüllen von Kühlmittel
Als Kühlmittel eignet sich weder reines Wasser noch reines Frostschutzmittel. Nur
die korrekte Mischung aus Wasser und Frostschutzmittel gewährleistet einwandfreie
Schmierung, Korrosionsschutz und Kühlung. Lesen Sie in jedem Fall das Etikett des
Frostschutz- oder Kühlmittels.
■ Wenn Kühlmittel verschüttet wird
Waschen Sie es mit Wasser ab, um Schäden an Bauteilen oder Lack zu verhindern.

6597-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
7
Wartung und Pflege des Fahrzeugs
Überprüfen Sie den Kühler und den Kondensator und entfernen Sie jegliche
Fremdkörper.
Falls eines der oben genannten Teile stark verschmutzt ist oder Sie sich über
dessen Zustand nicht sicher sind, lassen Sie Ihr Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota -Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
Kühler und Kondensator
WARNUNG
■ Bei heißem Hybridsystem
Berühren Sie weder Kühler noch Kondensator, da diese heiß sein und schwere Ver-
letzungen verursachen können, wie zum Beispiel Verbrennungen.
■ Wenn die elektrischen Kühlerlüfter in Betrieb sind
Berühren Sie nicht den Motorraum.
Befindet sich der Start-Schalter im Modus ON, kann es passieren, dass die elektri-
schen Kühlerlüfter automatisch einsetzen, wenn die Klimaanlage eingeschaltet und/
oder die Kühlmitteltemperatur hoch ist. Stellen Sie vor Arbeiten in der Nähe der elek-
trischen Kühlerlüfter oder des Grills sicher, dass der Start-Schalter ausgeschaltet ist.

6607-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Überprüfen Sie die 12-V-Batterie wie folgt.
■Äußeres der 12-V-Batterie
Stellen Sie sicher, dass die Pole der 12-V-Batterie nicht korrodiert sind und
dass keine lockeren Anschlüsse, Risse oder lockere Haltebügel vorhan-
den sind.
Batteriepole
12-V-Batterie

6617-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
7
Wartung und Pflege des Fahrzeugs

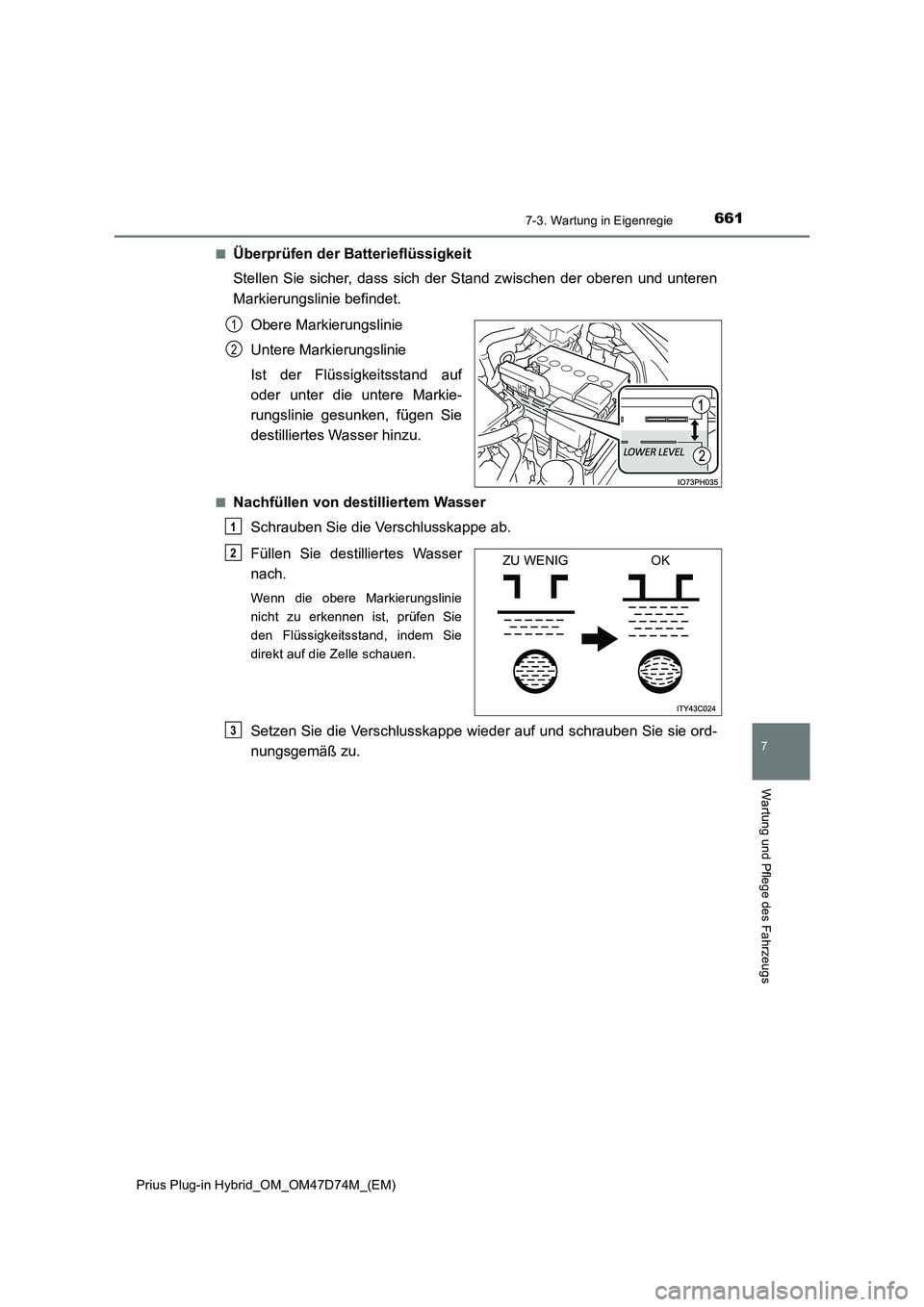

■Überprüfen der Batterieflüssigkeit
Stellen Sie sicher, dass sich der Stand zwischen der oberen und unteren
Markierungslinie befindet.
Obere Markierungslinie
Untere Markierungslinie
Ist der Flüssigkeitsstand auf
oder unter die untere Markie-
rungslinie gesunken, fügen Sie
destilliertes Wasser hinzu.
■Nachfüllen von destilliertem Wasser
Schrauben Sie die Verschlusskappe ab.
Füllen Sie destilliertes Wasser
nach.
Wenn die obere Markierungslinie
nicht zu erkennen ist, prüfen Sie
den Flüssigkeitsstand, indem Sie
direkt auf die Zelle schauen.
Setzen Sie die Verschlusskappe wieder auf und schrauben Sie sie ord-
nungsgemäß zu.
1
2
1
ZU WENIGOK2
3

6627-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
■Öffnen der Abdeckung des Pluspols (+) der Batterie
■ Vor dem Aufladen
Beim Aufladen produziert die 12-V-Batterie entflammbares und explosives Wasser-
stoffgas. Beachten Sie daher vor dem Aufladen folgende Vorsichtsmaßregeln:
● Wird die 12-V-Batterie im Fahrzeug aufgeladen, muss das Massekabel vorher abge-
klemmt werden.
● Das Ladegerät muss ausgeschaltet sein, wenn die Ladekabel an die 12-V-Batterie
angeklemmt bzw. von ihr abgeklemmt werden.
■ Nach dem Aufladen/Wiederanklemmen der 12-V-Batterie
● Unmittelbar nach dem Wiederanklemmen der 12-V-Batterie ist das Entriegeln der
Türen mit dem intelligenten Zugangs- und Startsystem eventuell nicht möglich. Ist
dies der Fall, verwenden Sie die Fernbedienung oder den mechanischen Schlüssel
zum Ver-/Entriegeln der Türen.
● Starten Sie das Hybridsystem mit dem Start-Schalter im Modus ACCESSORY. Das
Hybridsystem startet eventuell nicht, wenn der Start-Schalter ausgeschaltet ist. Beim
zweiten Versuch wird das Hybridsystem jedoch normal arbeiten.
● Der Modus des Start-Schalters wird vom Fahrzeug gespeichert. Nachdem die 12-V-
Batterie wieder angeklemmt wurde, schaltet das Fahrzeug den Modus des Start-
Schalters zurück in den Zustand vor dem Abklemmen der 12-V-Batterie. Achten Sie
darauf, vor dem Abklemmen der 12-V-Batterie die Stromversorgung auszuschalten.
Seien Sie beim Anklemmen der 12-V-Batterie besonders vorsichtig, wenn der Modus
des Start-Schalters vor einer Entladung der Batterie nicht bekannt ist.
Lässt sich das System mit den oben beschriebenen Methoden auch nach mehrmali-
gen Versuchen nicht starten, setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbin-
dung.
Heben Sie die Abdeckung an ihrem Ende
hoch, während Sie von beiden Seiten auf den
in der Abbildung gezeigten Bereich drücken.

6637-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
7
Wartung und Pflege des Fahrzeugs
WARNUNG

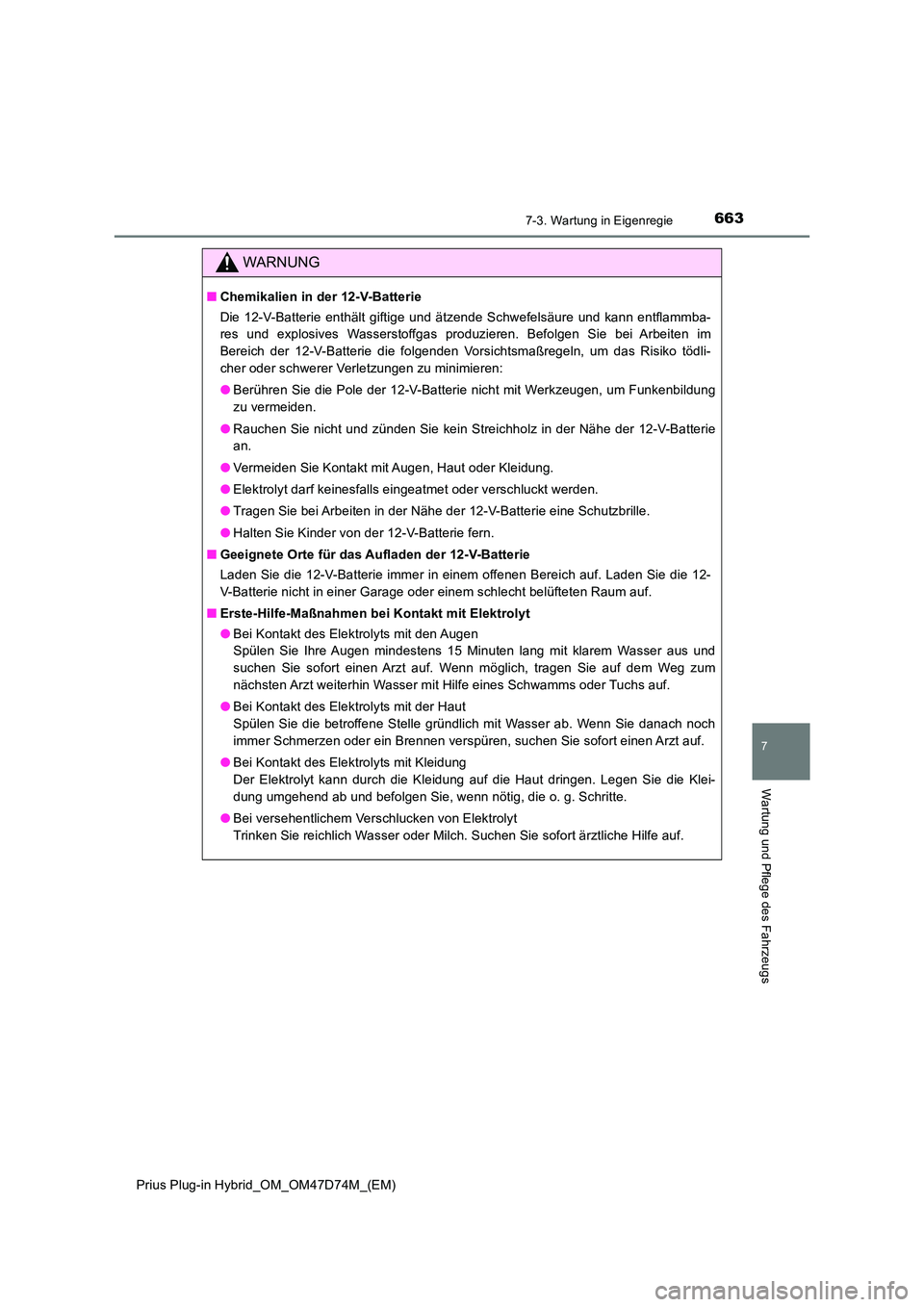

■Chemikalien in der 12-V-Batterie
Die 12-V-Batterie enthält giftige und ätzende Schwefelsäure und kann entflammba-
res und explosives Wasserstoffgas produzieren. Befolgen Sie bei Arbeiten im
Bereich der 12-V-Batterie die folgenden Vorsichtsmaßregeln, um das Risiko tödli-
cher oder schwerer Verletzungen zu minimieren:
● Berühren Sie die Pole der 12-V-Batterie nicht mit Werkzeugen, um Funkenbildung
zu vermeiden.
● Rauchen Sie nicht und zünden Sie kein Streichholz in der Nähe der 12-V-Batterie
an.
● Vermeiden Sie Kontakt mit Augen, Haut oder Kleidung.
● Elektrolyt darf keinesfalls eingeatmet oder verschluckt werden.
● Tragen Sie bei Arbeiten in der Nähe der 12-V-Batterie eine Schutzbrille.
● Halten Sie Kinder von der 12-V-Batterie fern.
■ Geeignete Orte für das Aufladen der 12-V-Batterie
Laden Sie die 12-V-Batterie immer in einem offenen Bereich auf. Laden Sie die 12-
V-Batterie nicht in einer Garage oder einem schlecht belüfteten Raum auf.
■ Erste-Hilfe-Maßnahmen bei Kontakt mit Elektrolyt
● Bei Kontakt des Elektrolyts mit den Augen
Spülen Sie Ihre Augen mindestens 15 Minuten lang mit klarem Wasser aus und
suchen Sie sofort einen Arzt auf. Wenn möglich, tragen Sie auf dem Weg zum
nächsten Arzt weiterhin Wasser mit Hilfe eines Schwamms oder Tuchs auf.
● Bei Kontakt des Elektrolyts mit der Haut
Spülen Sie die betroffene Stelle gründlich mit Wasser ab. Wenn Sie danach noch
immer Schmerzen oder ein Brennen verspüren, suchen Sie sofort einen Arzt auf.
● Bei Kontakt des Elektrolyts mit Kleidung
Der Elektrolyt kann durch die Kleidung auf die Haut dringen. Legen Sie die Klei-
dung umgehend ab und befolgen Sie, wenn nötig, die o. g. Schritte.
● Bei versehentlichem Verschlucken von Elektrolyt
Trinken Sie reichlich Wasser oder Milch. Suchen Sie sofort ärztliche Hilfe auf.

6647-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
WARNUNG

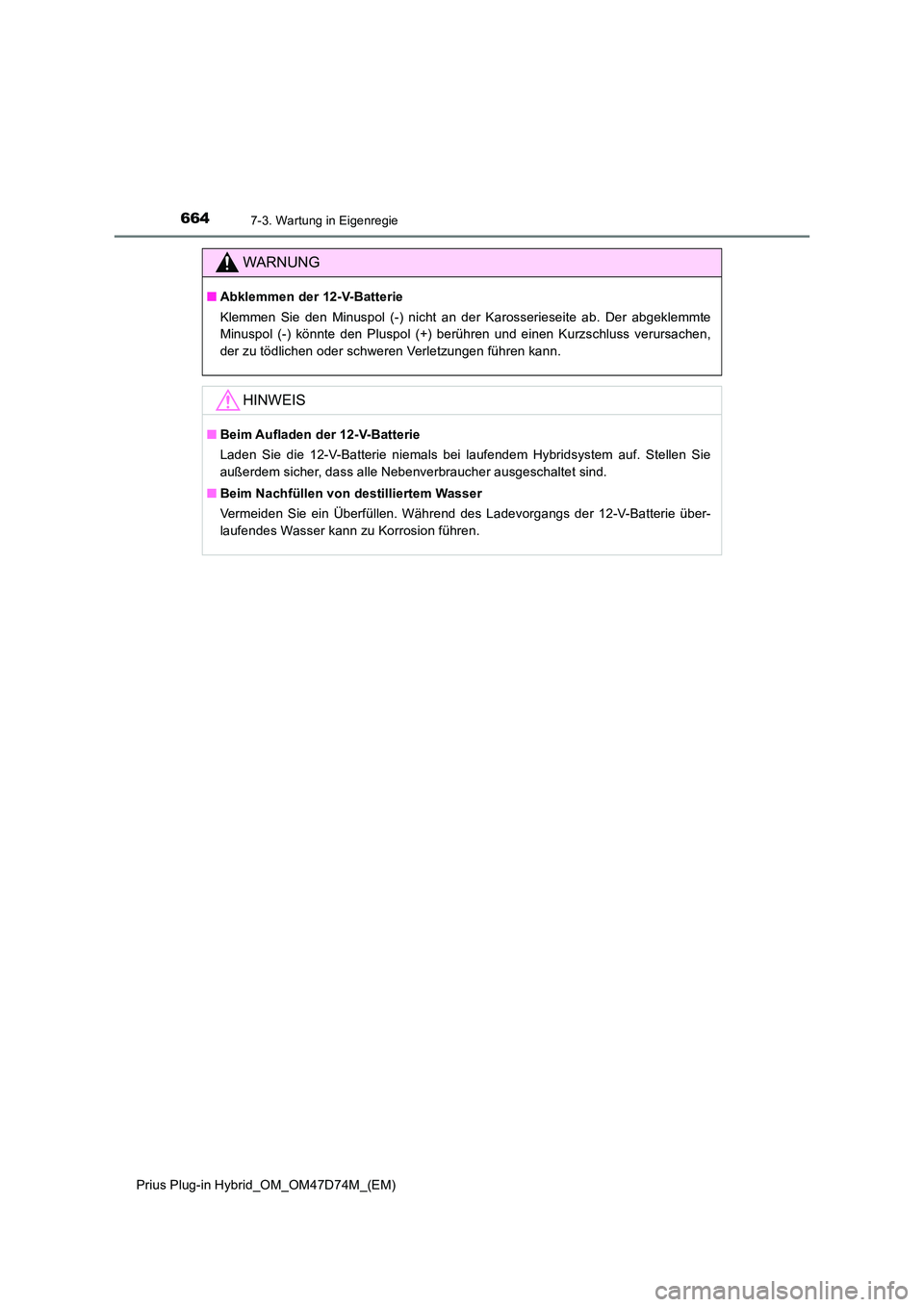

■Abklemmen der 12-V-Batterie
Klemmen Sie den Minuspol (-) nicht an der Karosserieseite ab. Der abgeklemmte
Minuspol (-) könnte den Pluspol (+) berühren und einen Kurzschluss verursachen,
der zu tödlichen oder schweren Verletzungen führen kann.
HINWEIS
■ Beim Aufladen der 12-V-Batterie
Laden Sie die 12-V-Batterie niemals bei laufendem Hybridsystem auf. Stellen Sie
außerdem sicher, dass alle Nebenverbraucher ausgeschaltet sind.
■ Beim Nachfüllen von destilliertem Wasser
Vermeiden Sie ein Überfüllen. Während des Ladevorgangs der 12-V-Batterie über-
laufendes Wasser kann zu Korrosion führen.
