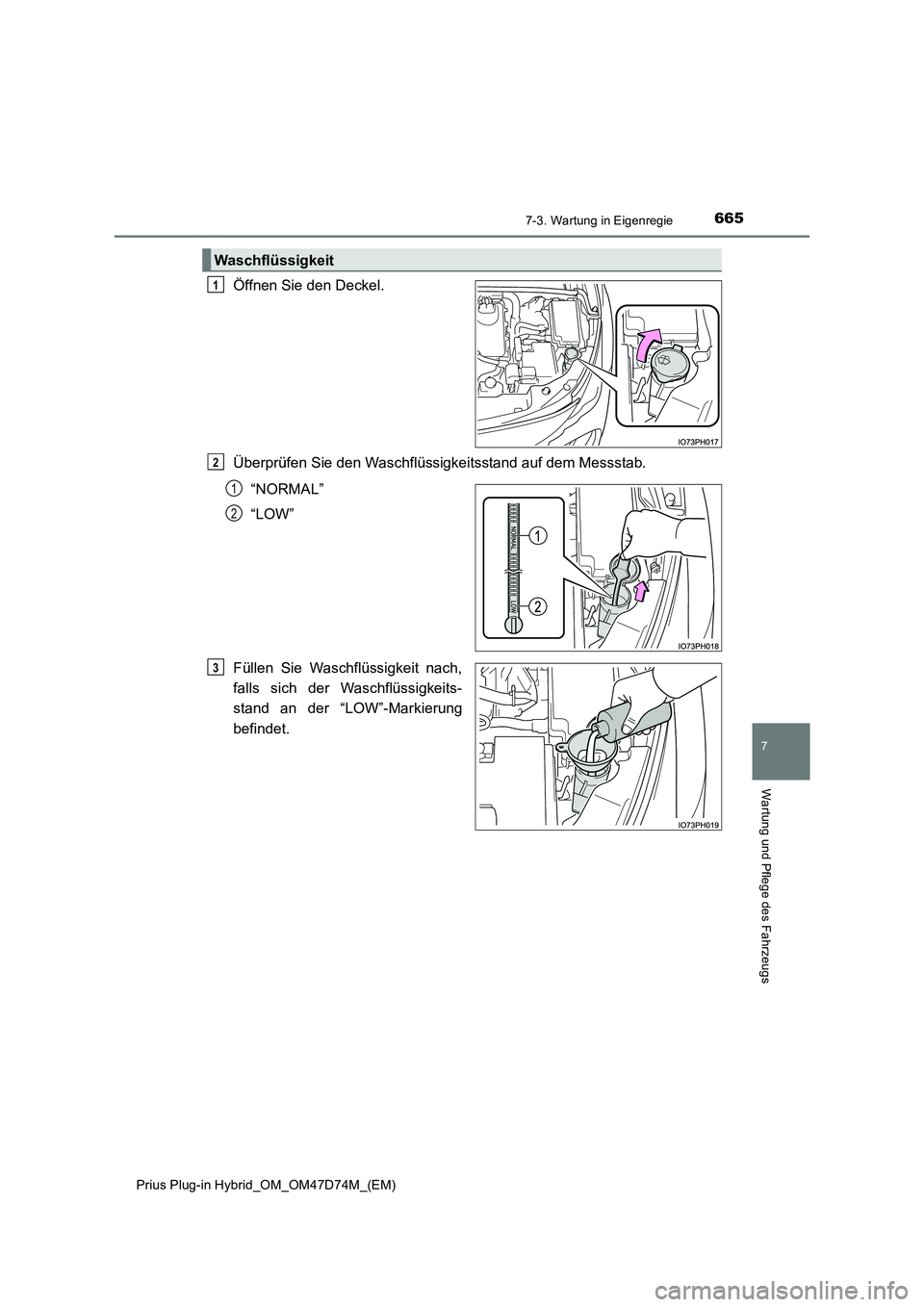

6657-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
7
Wartung und Pflege des Fahrzeugs
Öffnen Sie den Deckel.
Überprüfen Sie den Waschflüssigkeitsstand auf dem Messstab.
“NORMAL”
“LOW”
Füllen Sie Waschflüssigkeit nach,
falls sich der Waschflüssigkeits-
stand an der “LOW”-Markierung
befindet.
Waschflüssigkeit
1
2
1
2
3

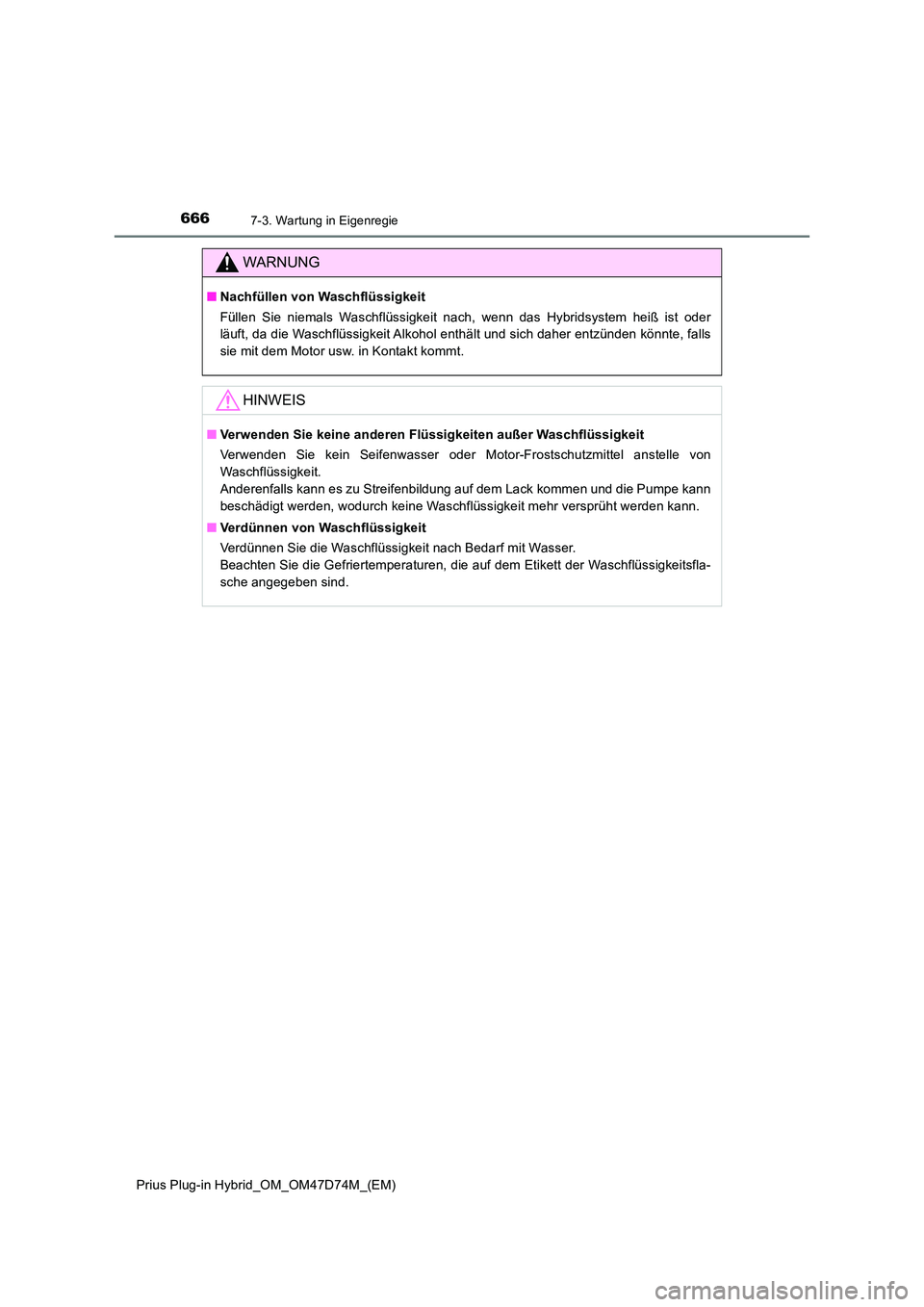

6667-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
WARNUNG
■Nachfüllen von Waschflüssigkeit
Füllen Sie niemals Waschflüssigkeit nach, wenn das Hybridsystem heiß ist oder
läuft, da die Waschflüssigkeit Alkohol enthält und sich daher entzünden könnte, falls
sie mit dem Motor usw. in Kontakt kommt.
HINWEIS
■ Verwenden Sie keine anderen Flüssigkeiten außer Waschflüssigkeit
Verwenden Sie kein Seifenwasser oder Motor-Frostschutzmittel anstelle von
Waschflüssigkeit.
Anderenfalls kann es zu Streifenbildung auf dem Lack kommen und die Pumpe kann
beschädigt werden, wodurch keine Waschflüssigkeit mehr versprüht werden kann.
■ Verdünnen von Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Beachten Sie die Gefriertemperaturen, die auf dem Etikett der Waschflüssigkeitsfla-
sche angegeben sind.

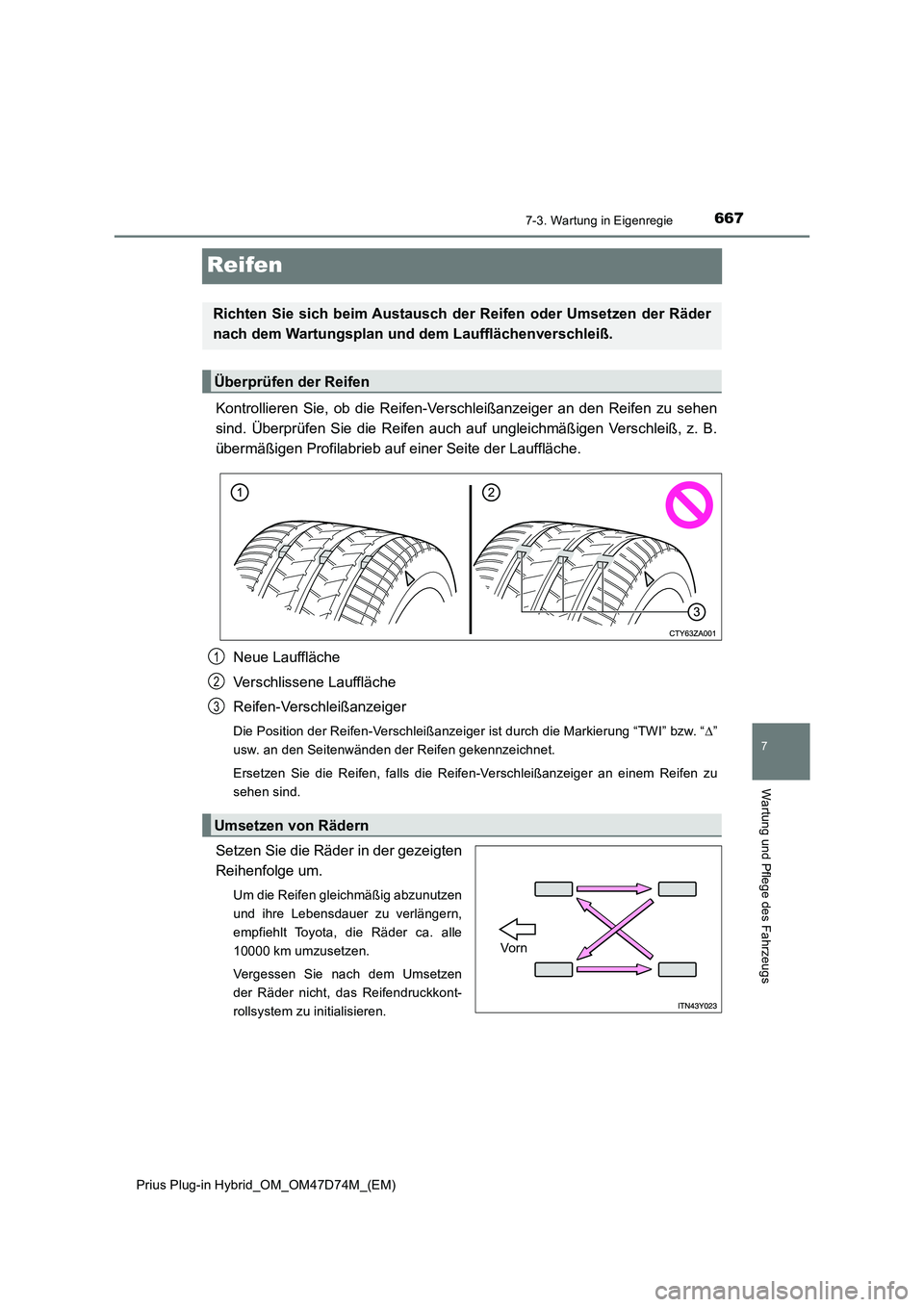

6677-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
7
Wartung und Pflege des Fahrzeugs
Reifen
Kontrollieren Sie, ob die Reifen-Verschleißanzeiger an den Reifen zu sehen
sind. Überprüfen Sie die Reifen auch auf ungleichmäßigen Verschleiß, z. B.
übermäßigen Profilabrieb auf einer Seite der Lauffläche.
Neue Lauffläche
Verschlissene Lauffläche
Reifen-Verschleißanzeiger
Die Position der Reifen-Verschleißanzeiger ist durch die Markierung “TWI” bzw. “”
usw. an den Seitenwänden der Reifen gekennzeichnet.
Ersetzen Sie die Reifen, falls die Reifen-Verschleißanzeiger an einem Reifen zu
sehen sind.
Setzen Sie die Räder in der gezeigten
Reihenfolge um.
Um die Reifen gleichmäßig abzunutzen
und ihre Lebensdauer zu verlängern,
empfiehlt Toyota, die Räder ca. alle
10000 km umzusetzen.
Vergessen Sie nach dem Umsetzen
der Räder nicht, das Reifendruckkont-
rollsystem zu initialisieren.
Richten Sie sich beim Austausch der Reifen oder Umsetzen der Räder
nach dem Wartungsplan und dem Laufflächenverschleiß.
Überprüfen der Reifen
Umsetzen von Rädern
1
2
3
Vo rn

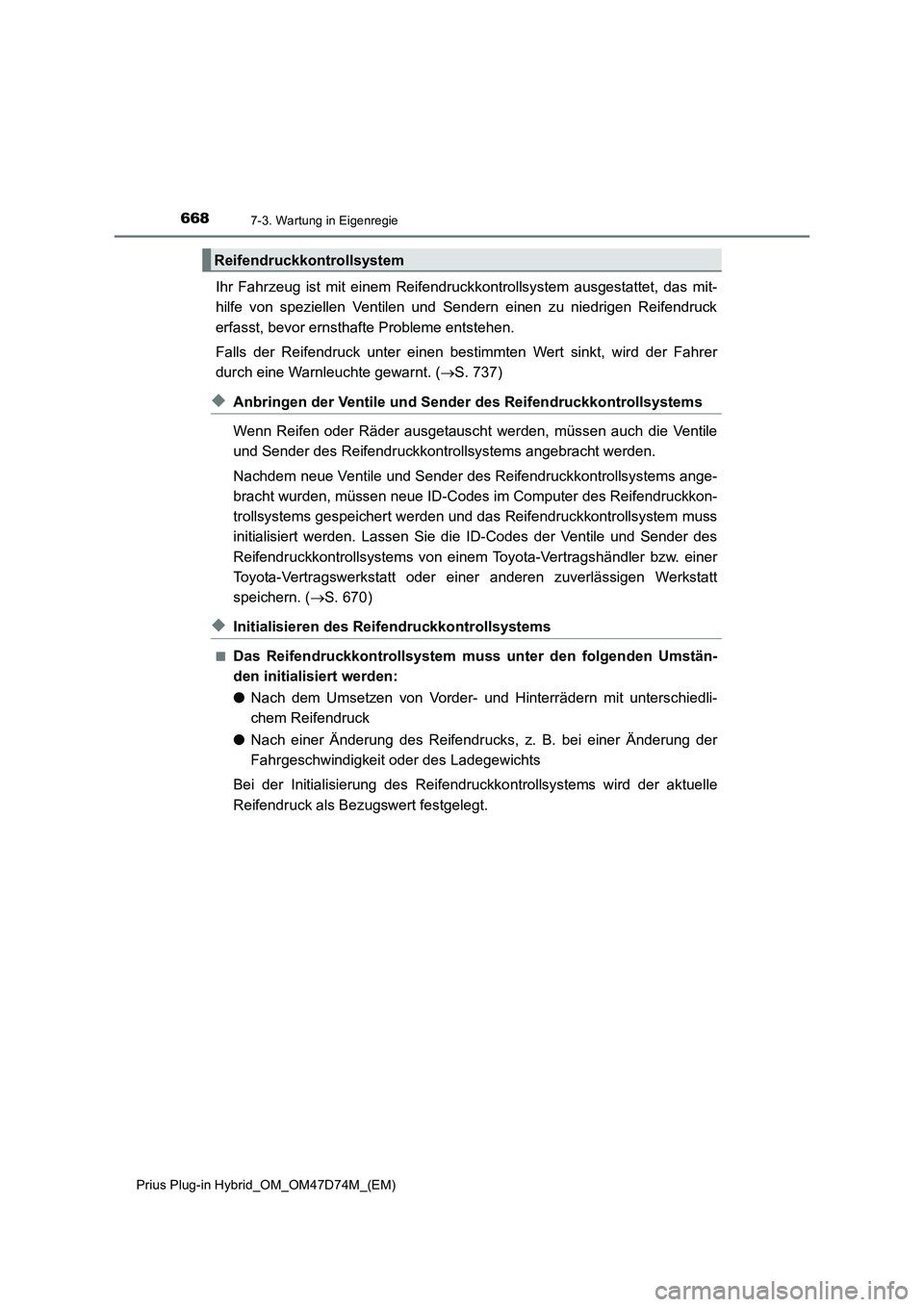

6687-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Ihr Fahrzeug ist mit einem Reifendruckkontrollsystem ausgestattet, das mit-
hilfe von speziellen Ventilen und Sendern einen zu niedrigen Reifendruck
erfasst, bevor ernsthafte Probleme entstehen.
Falls der Reifendruck unter einen bestimmten Wert sinkt, wird der Fahrer
durch eine Warnleuchte gewarnt. (S. 737)
◆Anbringen der Ventile und Sender des Reifendruckkontrollsystems
Wenn Reifen oder Räder ausgetauscht werden, müssen auch die Ventile
und Sender des Reifendruckkontrollsystems angebracht werden.
Nachdem neue Ventile und Sender des Reifendruckkontrollsystems ange-
bracht wurden, müssen neue ID-Codes im Computer des Reifendruckkon-
trollsystems gespeichert werden und das Reifendruckkontrollsystem muss
initialisiert werden. Lassen Sie die ID-Codes der Ventile und Sender des
Reifendruckkontrollsystems von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
speichern. (S. 670)
◆Initialisieren des Reifendruckkontrollsystems
■Das Reifendruckkontrollsystem muss unter den folgenden Umstän-
den initialisiert werden:
●Nach dem Umsetzen von Vorder- und Hinterrädern mit unterschiedli-
chem Reifendruck
●Nach einer Änderung des Reifendrucks, z. B. bei einer Änderung der
Fahrgeschwindigkeit oder des Ladegewichts
Bei der Initialisierung des Reifendruckkontrollsystems wird der aktuelle
Reifendruck als Bezugswert festgelegt.
Reifendruckkontrollsystem

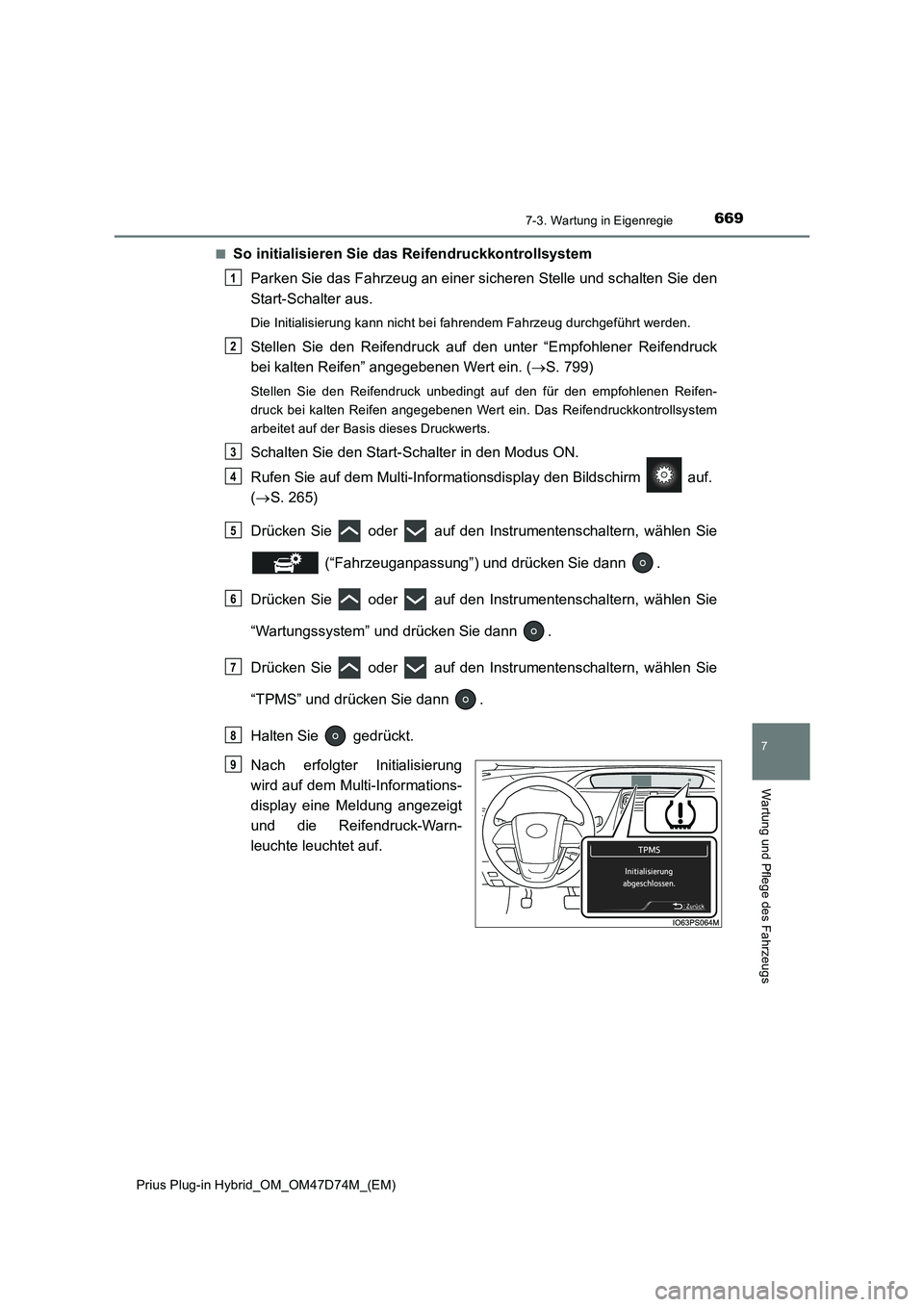

6697-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
7
Wartung und Pflege des Fahrzeugs
■So initialisieren Sie das Reifendruckkontrollsystem
Parken Sie das Fahrzeug an einer sicheren Stelle und schalten Sie den
Start-Schalter aus.
Die Initialisierung kann nicht bei fahrendem Fahrzeug durchgeführt werden.
Stellen Sie den Reifendruck auf den unter “Empfohlener Reifendruck
bei kalten Reifen” angegebenen Wert ein. (S. 799)
Stellen Sie den Reifendruck unbedingt auf den für den empfohlenen Reifen-
druck bei kalten Reifen angegebenen Wert ein. Das Reifendruckkontrollsystem
arbeitet auf der Basis dieses Druckwerts.
Schalten Sie den Start-Schalter in den Modus ON.
Rufen Sie auf dem Multi-Informationsdisplay den Bildschirm auf.
(S. 265)
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie
(“Fahrzeuganpassung”) und drücken Sie dann .
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie
“Wartungssystem” und drücken Sie dann .
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie
“TPMS” und drücken Sie dann .
Halten Sie gedrückt.
Nach erfolgter Initialisierung
wird auf dem Multi-Informations-
display eine Meldung angezeigt
und die Reifendruck-Warn-
leuchte leuchtet auf.
1
2
3
4
5
6
7
8
Until Complete
9

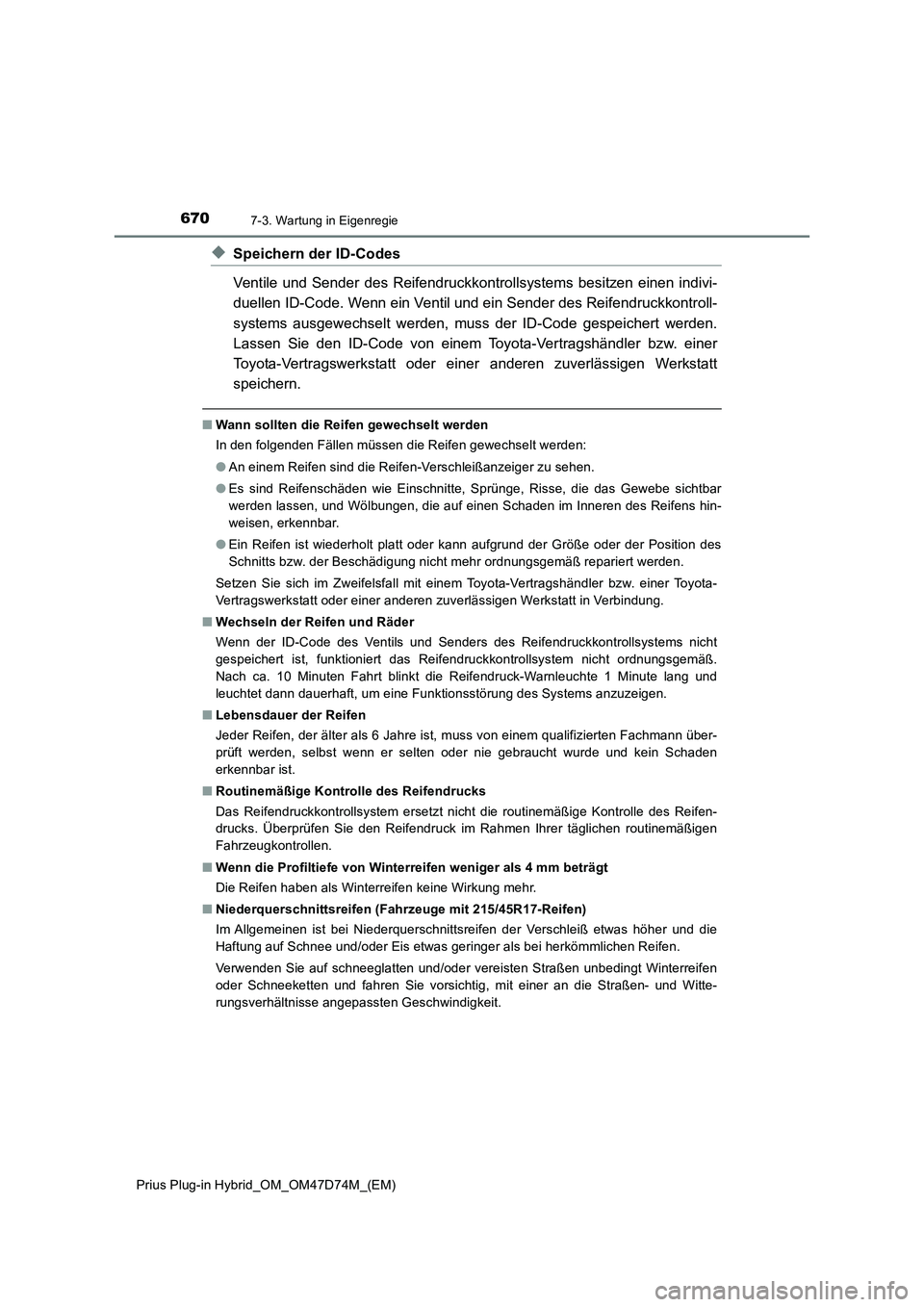

6707-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
◆Speichern der ID-Codes
Ventile und Sender des Reifendruckkontrollsystems besitzen einen indivi-
duellen ID-Code. Wenn ein Ventil und ein Sender des Reifendruckkontroll-
systems ausgewechselt werden, muss der ID-Code gespeichert werden.
Lassen Sie den ID-Code von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
speichern.
■Wann sollten die Reifen gewechselt werden
In den folgenden Fällen müssen die Reifen gewechselt werden:
●An einem Reifen sind die Reifen-Verschleißanzeiger zu sehen.
●Es sind Reifenschäden wie Einschnitte, Sprünge, Risse, die das Gewebe sichtbar
werden lassen, und Wölbungen, die auf einen Schaden im Inneren des Reifens hin-
weisen, erkennbar.
●Ein Reifen ist wiederholt platt oder kann aufgrund der Größe oder der Position des
Schnitts bzw. der Beschädigung nicht mehr ordnungsgemäß repariert werden.
Setzen Sie sich im Zweifelsfall mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
■Wechseln der Reifen und Räder
Wenn der ID-Code des Ventils und Senders des Reifendruckkontrollsystems nicht
gespeichert ist, funktioniert das Reifendruckkontrollsystem nicht ordnungsgemäß.
Nach ca. 10 Minuten Fahrt blinkt die Reifendruck-Warnleuchte 1 Minute lang und
leuchtet dann dauerhaft, um eine Funktionsstörung des Systems anzuzeigen.
■Lebensdauer der Reifen
Jeder Reifen, der älter als 6 Jahre ist, muss von einem qualifizierten Fachmann über-
prüft werden, selbst wenn er selten oder nie gebraucht wurde und kein Schaden
erkennbar ist.
■Routinemäßige Kontrolle des Reifendrucks
Das Reifendruckkontrollsystem ersetzt nicht die routinemäßige Kontrolle des Reifen-
drucks. Überprüfen Sie den Reifendruck im Rahmen Ihrer täglichen routinemäßigen
Fahrzeugkontrollen.
■Wenn die Profiltiefe von Winterreifen weniger als 4 mm beträgt
Die Reifen haben als Winterreifen keine Wirkung mehr.
■Niederquerschnittsreifen (Fahrzeuge mit 215/45R17-Reifen)
Im Allgemeinen ist bei Niederquerschnittsreifen der Verschleiß etwas höher und die
Haftung auf Schnee und/oder Eis etwas geringer als bei herkömmlichen Reifen.
Verwenden Sie auf schneeglatten und/oder vereisten Straßen unbedingt Winterreifen
oder Schneeketten und fahren Sie vorsichtig, mit einer an die Straßen- und Witte-
rungsverhältnisse angepassten Geschwindigkeit.

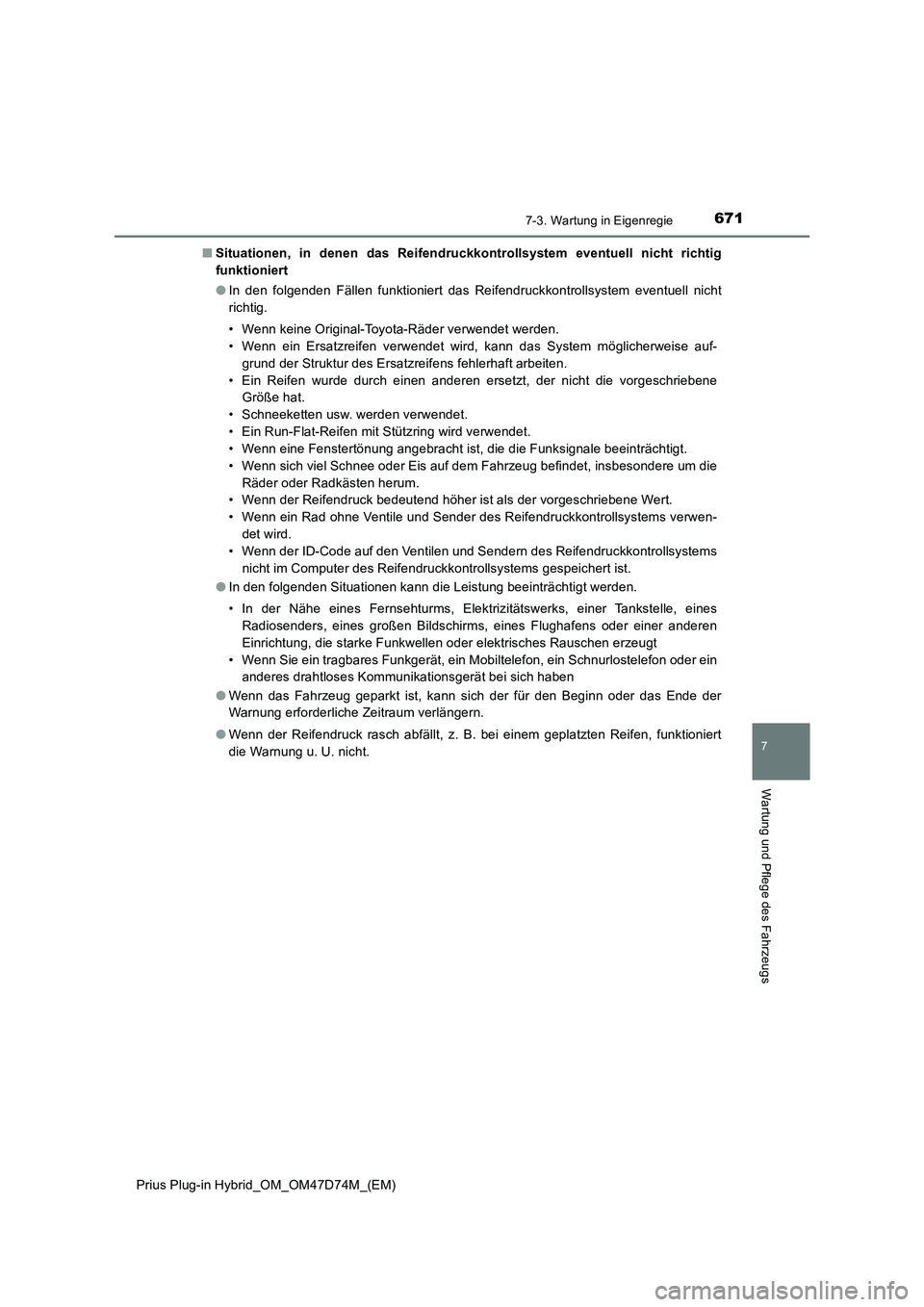

6717-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
7
Wartung und Pflege des Fahrzeugs
■Situationen, in denen das Reifendruckkontrollsystem eventuell nicht richtig
funktioniert
●In den folgenden Fällen funktioniert das Reifendruckkontrollsystem eventuell nicht
richtig.
• Wenn keine Original-Toyota-Räder verwendet werden.
• Wenn ein Ersatzreifen verwendet wird, kann das System möglicherweise auf-
grund der Struktur des Ersatzreifens fehlerhaft arbeiten.
• Ein Reifen wurde durch einen anderen ersetzt, der nicht die vorgeschriebene
Größe hat.
• Schneeketten usw. werden verwendet.
• Ein Run-Flat-Reifen mit Stützring wird verwendet.
• Wenn eine Fenstertönung angebracht ist, die die Funksignale beeinträchtigt.
• Wenn sich viel Schnee oder Eis auf dem Fahrzeug befindet, insbesondere um die
Räder oder Radkästen herum.
• Wenn der Reifendruck bedeutend höher ist als der vorgeschriebene Wert.
• Wenn ein Rad ohne Ventile und Sender des Reifendruckkontrollsystems verwen-
det wird.
• Wenn der ID-Code auf den Ventilen und Sendern des Reifendruckkontrollsystems
nicht im Computer des Reifendruckkontrollsystems gespeichert ist.
●In den folgenden Situationen kann die Leistung beeinträchtigt werden.
• In der Nähe eines Fernsehturms, Elektrizitätswerks, einer Tankstelle, eines
Radiosenders, eines großen Bildschirms, eines Flughafens oder einer anderen
Einrichtung, die starke Funkwellen oder elektrisches Rauschen erzeugt
• Wenn Sie ein tragbares Funkgerät, ein Mobiltelefon, ein Schnurlostelefon oder ein
anderes drahtloses Kommunikationsgerät bei sich haben
●Wenn das Fahrzeug geparkt ist, kann sich der für den Beginn oder das Ende der
Warnung erforderliche Zeitraum verlängern.
●Wenn der Reifendruck rasch abfällt, z. B. bei einem geplatzten Reifen, funktioniert
die Warnung u. U. nicht.

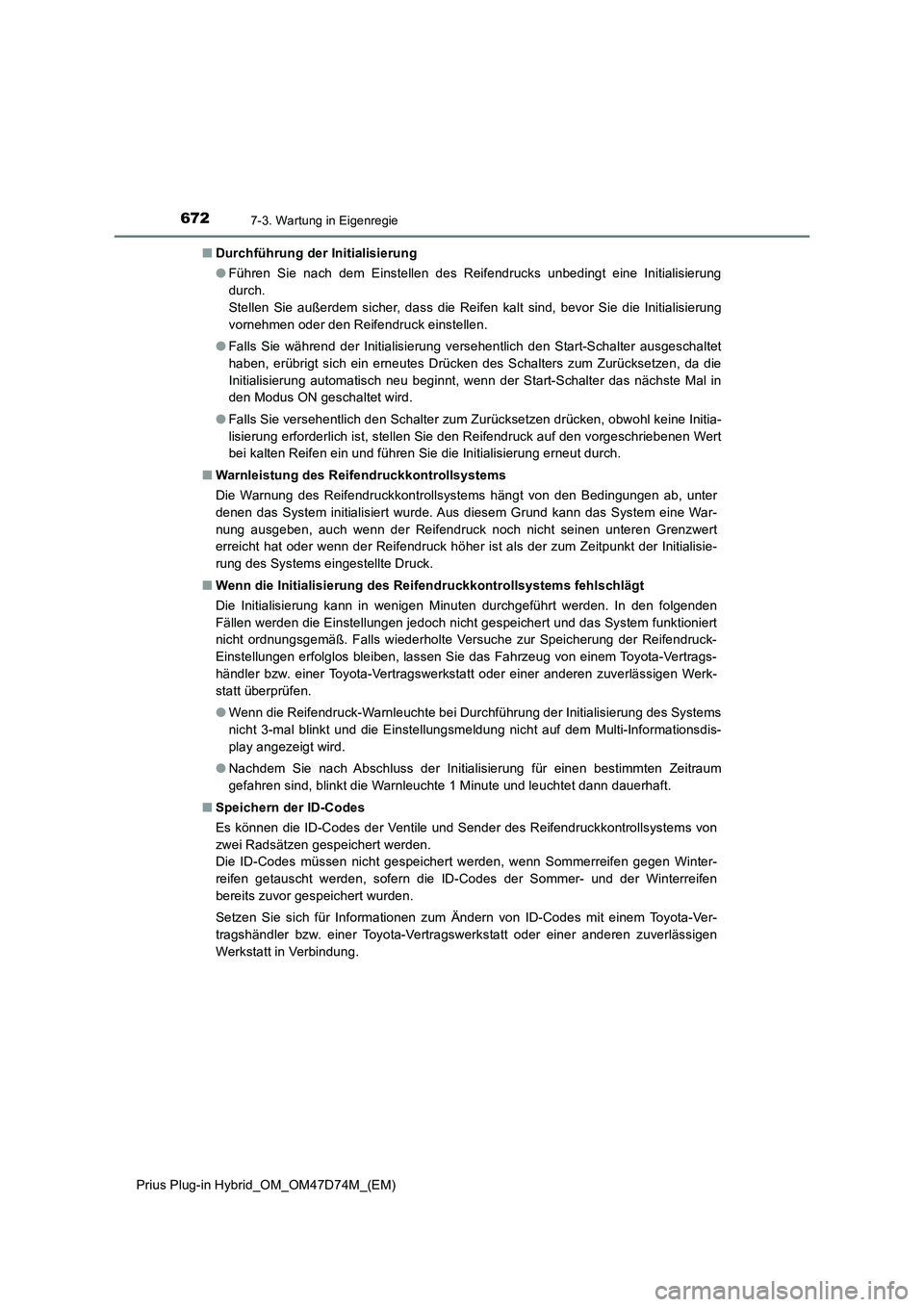

6727-3. Wartung in Eigenregie
Prius Plug-in Hybrid_OM_OM47D74M_(EM)■Durchführung der Initialisierung
●Führen Sie nach dem Einstellen des Reifendrucks unbedingt eine Initialisierung
durch.
Stellen Sie außerdem sicher, dass die Reifen kalt sind, bevor Sie die Initialisierung
vornehmen oder den Reifendruck einstellen.
●Falls Sie während der Initialisierung versehentlich den Start-Schalter ausgeschaltet
haben, erübrigt sich ein erneutes Drücken des Schalters zum Zurücksetzen, da die
Initialisierung automatisch neu beginnt, wenn der Start-Schalter das nächste Mal in
den Modus ON geschaltet wird.
●Falls Sie versehentlich den Schalter zum Zurücksetzen drücken, obwohl keine Initia-
lisierung erforderlich ist, stellen Sie den Reifendruck auf den vorgeschriebenen Wert
bei kalten Reifen ein und führen Sie die Initialisierung erneut durch.
■Warnleistung des Reifendruckkontrollsystems
Die Warnung des Reifendruckkontrollsystems hängt von den Bedingungen ab, unter
denen das System initialisiert wurde. Aus diesem Grund kann das System eine War-
nung ausgeben, auch wenn der Reifendruck noch nicht seinen unteren Grenzwert
erreicht hat oder wenn der Reifendruck höher ist als der zum Zeitpunkt der Initialisie-
rung des Systems eingestellte Druck.
■Wenn die Initialisierung des Reifendruckkontrollsystems fehlschlägt
Die Initialisierung kann in wenigen Minuten durchgeführt werden. In den folgenden
Fällen werden die Einstellungen jedoch nicht gespeichert und das System funktioniert
nicht ordnungsgemäß. Falls wiederholte Versuche zur Speicherung der Reifendruck-
Einstellungen erfolglos bleiben, lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-
statt überprüfen.
●Wenn die Reifendruck-Warnleuchte bei Durchführung der Initialisierung des Systems
nicht 3-mal blinkt und die Einstellungsmeldung nicht auf dem Multi-Informationsdis-
play angezeigt wird.
●Nachdem Sie nach Abschluss der Initialisierung für einen bestimmten Zeitraum
gefahren sind, blinkt die Warnleuchte 1 Minute und leuchtet dann dauerhaft.
■Speichern der ID-Codes
Es können die ID-Codes der Ventile und Sender des Reifendruckkontrollsystems von
zwei Radsätzen gespeichert werden.
Die ID-Codes müssen nicht gespeichert werden, wenn Sommerreifen gegen Winter-
reifen getauscht werden, sofern die ID-Codes der Sommer- und der Winterreifen
bereits zuvor gespeichert wurden.
Setzen Sie sich für Informationen zum Ändern von ID-Codes mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt in Verbindung.
