2020 TOYOTA HIGHLANDER Bruksanvisningar (in Swedish)

41
1
1-2. Barn och säkerhet
Trygghet och säkerhet
HIGHLANDER HV_EE_OM48G42SE
bromsas effektivt av stolens rygg-
stöd. Upp till 4 års ålder bör barn
sitta i en bakåtvänd bilbarnstol.
nStora krafter på nacken
 I den framåtvända bilbarnstolen
är det endast bältena som brom-
sar barnets kropp. Inget kommer
att bromsa huvudet förutom
nacken som likt ett rep får försö-
ka fånga huvudet. Givetvis blir
krafterna på nacken stora, i prov
liknande det som visas ovan kan
man mäta cirka 50 kg dragkraft i
halsen när man använder en
bakåtvänd bilbarnstol och cirka
300–320 kg dragkraft i halsen
när man istället använder en
framåtvänd bilbarnstol.
 Barn är inte små miniatyrer av
vuxna. På en vuxen människa
med vikten 70–75 kg är huvudets
vikt cirka 6 % av kroppsvikten
eller cirka 4,5–4,6 kg. För ett
barn som är drygt året är huvu-
det normalt drygt 25 % av
kroppsvikten.
 Små barn åker säkrast i bak-
åtvända bilbarnstolar. Vår re-
kommendation är att barn ska
sitta bakåtvänt till cirka fyra års
ålder eller så länge det är möjligt.
 Placeringen av bilbarnstol i främ-
re eller bakre passagerarsätet är
likvärdig ur kr ocksäkerhetssyn-
punkt. Däremot medger framsä-
tet oftast större benutrymme, vil-
ket gör att barn kan åka bak-
åtvänt högre upp i åldern. Därför ska vi så långt som möjligt tillgo-
dose föräldrarnas
krav på till-
gänglighet till såväl främre som
bakre passagerarsätena.
 Vi har ett ansvar att informera
om faran med att placera barn i
babyskydd, bakåtvänd bilbarn-
stol, framåt vänd bältesstol eller
bälteskudde på en plats utrustad
med en icke avstängd passage-
rarkrockkudde.
 Vi har en aktiv roll för att all han-
tering med avstäng-ning av
krockkudden ska ske på ett så
säkert sätt att riskerna för felan-
vändning av systemet minime-
ras.
nÖvrig information om krock-
kudde
 Barn som är kortare än 140 cm
ska inte sitta på en plats utrustad
med en icke avstängd passage-
rarkrockkudde.
 Sidokrockkudde utgör ingen fara
för barn i bakåtvänd bilbarnstol.
De flesta framåtvända bilbarn-
stolar hjälper till att hålla barnet i
upprätt åkställning vilket gör att
krockkuddar kan ge avsedd
skyddseffekt.
nKrockkudde och barn
 Krockkudde och barn i bil kan
vara en livsfarlig kombination.
Barn i barnstol, framåtvänd eller
bakåtvänd, får inte placeras i
främre passagerarsätet om plat-
sen är utrustad med krockkudde.
OM48G42SE.book Page 41 Frid ay, November 27, 2020 1:43 PM

421-2. Barn och säkerhet
HIGHLANDER HV_EE_OM48G42SE
Passagerarplatsens krockkudde
är dimensionerad att skydda per-
soner med en längd av minst
140 cm. För passagerare under
den längden kan en utlösande
krockkudde under vissa om-
ständigheter orsaka livshotande
skador. För att passagerare
under 140 cm ska kunna sitta i
främre passagerarsätet krävs att
krockkudden är urkopplad.
nVid montering av bilbarnstol
på ett framsätespassagera-
rens plats
För barnets säkerhet, montera bil-
barnstolen på andra sätesraden.
Om det inte kan undvikas att en bil-
barnstol monteras på framsätes-
passagerarens plats ska sätet jus-
teras på följande sätt innan bilbarn-
stolen monteras.
 Flytta framsätet bakåt så långt
det går.
 Justera ryggstödets lutning till
helt upprätt läge.
Vid montering av framåtvänd bilbarnstol
ska ryggstödets vinkel justeras tills bil-
barnstolen har god kontakt med rygg-
stödet, om det finns utrymme mellan
VARNING
nNär ett barn åker i bilen
Följ följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
lFör effektivt skydd mot bilolyckor
och häftiga inbromsningar måste
barn alltid sitta fastspända med an-
tingen bälte eller barnstol som är
korrekt monterad. Följ anvisningar-
na som medföljer bilbarnstolen. All-
männa instruktioner finns i denna
instruktionsbok.
lToyota framhåller med skärpa vik-
ten av att barn allt id ska sitta i bil-
barnstolar som är lämpliga för
deras storlek och vikt som är mon-
terade på andra sätesraden.
Olycksstatistiken visar att barn som
sitter rätt fastspända på andra sä-
tesraden är säkrare än i framsätet.
lAtt hålla ett barn i armarna ger inget
skydd som kan jämföras med en
bilbarnstol. Vid en olycka kan bar-
net slungas mot vindrutan eller
klämmas mellan den som håller
barnet och kupéinteriören.
nHantera bilbarnstolen
Om bilbarnstolen inte är säkert för-
ankrad kan barnet eller andra passa-
gerare skadas svårt och i värsta fall
dödas vid en plötslig inbromsning,
tvär sväng eller en olycka.
lOm bilen skulle få en hårt stöt vid
en olycka eller liknande kan bilbarn-
stolen eventuellt få skador som inte
är direkt synliga. I så fall får du inte
använda bilbarnstolen igen.
lBeroende på bilbarnstolen kan det
vara svårt eller omöjligt att montera
den. Kontrollera i sådana fall om bil-
barnstolen är lämplig för montering
i bilen. ( sid. 45) Läs noggrant om
monteringsmetoden i denna in-
struktionsbok såväl som i anvis-
ningarna som medföljde bilbarnsto-
len så att reglerna för användning
följs vid montering och användning.
lSe till att bilbarnstolen sitter fast or-
dentligt på sätet även om den inte
används. Förvara inte en bilbarnstol
löst i kupén.
lOm bilbarnstolen måste demonteras
ska den tas ut ur bilen eller förvaras
på säkert sätt i bagagerummet.
När du använder en
bilbarnstol
OM48G42SE.book Page 42 Frid ay, November 27, 2020 1:43 PM

43
1
1-2. Barn och säkerhet
Trygghet och säkerhet
HIGHLANDER HV_EE_OM48G42SE bilbarnstolen och ryggstödet.

Om nackskyddet hindrar bilbarn-
stolen ska det tas bort om det är
möjligt.
Ställ annars in nackskyddet i det övers-
ta läget.
VARNING
nNär du använder en bilbarnstol
Följ följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
lAnvänd aldrig en bakåtvänd bil-
barnstol i framsätet om den manu-
ella i-/urkopplingskontakten till
framsätespassagerarens krockkud-
de är aktiverad. ( sid. 37)
Den kraftiga och explosiva uppblås-
ningen av krockkudden framför
framsätespassageraren kan döda
eller allvarligt skada barnet om en
olycka skulle inträffa.
lEn eller flera dekaler, som är place-
rad(e) på solskydde t till passagerar-
platsen, indikerar att det är förbjud-
et att förankra en bakåtvänd bil-
barnstol på framsätespassagera-
rens plats.
Närmare information om dekalen/
dekalerna på solskyddet visas i
bilden nedan.
OM48G42SE.book Page 43 Frid ay, November 27, 2020 1:43 PM

441-2. Barn och säkerhet
HIGHLANDER HV_EE_OM48G42SE
VARNING
VARNING
lEndast om det är absolut oundvik-
ligt kan en framåtvänd bilbarnstol
placeras på framsätet. När du an-
vänder en framåtvänd bilbarnstol
på framsätespassagerarens plats
ska du alltid skjut a sätet så långt
bakåt som möjligt. Svåra eller livs-
hotande skador kan annars uppstå
om krockkuddarna skulle utlösas
(blåsas upp).
lLåt inte ett barn luta huvudet eller
någon annan kroppsdel mot fram-
dörren eller mot den del av stolen,
främre eller bakre stolpen eller ta-
kets sidolist varifrån sidokrockkud-
dar och sidokrockgardiner utlöses
även om han/hon sitter i en bilbarn-
stol. Sidokrockkuddar och sido-
krockgardiner blåses upp med våld-
sam kraft och kan orsaka barnet
svåra eller livshotande skador.
lNär en bälteskudde har monterats
ska du alltid kontrollera att axelrem-
men sitter tvärs över barnets axel.
Säkerhetsbältet får inte ligga mot
halsen, men det får inte heller sitta
så att det kan glida ned från axeln.
OM48G42SE.book Page 44 Frid ay, November 27, 2020 1:43 PM

45
1
1-2. Barn och säkerhet
Trygghet och säkerhet
HIGHLANDER HV_EE_OM48G42SE
nLämpliga placeringar av bil-
barnstol för respektive plats
Lämpligheten för bilbarnstolar på
respektive sittplats ( sid. 46), den
typ av bilbarnstol som kan använ-
das och möjliga sittplatser för mon-
tering visas med symboler.
Den bilbarnstol som rekommende-
ras för ditt barn kan även väljas.
Se annars [Lämplighet och rekom-
mendationer för bilbarnstolar] be-
träffande bilbarnstolar som rekom-
menderas. ( sid. 50)
Kontrollera den valda bilbarnstolen
tillsammans med följande [Innan du
bekräftar att respek tive sittplats är
lämplig för b ilbarnstol].
nInnan du bekräftar lämplighet-
en av respektive sittplats för
bilbarnstol
1 Kontrollera standarder för bil-
barnstolar.
Använd en bilbarnstol som upp-
fyller UN(ECE) R44
*1 eller
UN(ECE) R129
*1, 2.
Följande godkännandemärke
visas på bilbarnstolar som följer
standarden.
Kontrollera att ett godkännande-
märke finns på bilbarnstolen.
Exempel på nummer på standarder
som visas
Godkännandemärket UN(ECE)
R44
*3
Viktklassen för barnet som är
avsett för godkännandemärket
UN(ECE) R44 indikeras.
Godkännandemärket UN(ECE)
R129
*3:
Klassen som baseras på bar-
nets längd, såväl som vikten för
ett godkännandemärke enligt
VARNING
lAnvänd bilbarnstol som är lämplig
för barnets ålder och storlek, och
montera den på baksätet.
lOm förarstolen hindrar att en bil-
barnstol förankras ordentligt ska bil-
barnstolen placeras på baksätets
högra sida. ( sid. 50)
Lämpliga placeringar av bil-
barnstol för respektive plats
OM48G42SE.book Page 45 Frid ay, November 27, 2020 1:43 PM

461-2. Barn och säkerhet
HIGHLANDER HV_EE_OM48G42SE
UN (ECE) R129 visas.
2 Kontrollera kategorin för bilbarn-
stolen.
Kontrollera godkännandemär-
ket på bilbarnstolen för vilka av
följande kategorier bilbarnsto-
len är lämplig.
Läs instruktionerna som med-
följde bilbarnstolen om du är
osäker, eller kontakta återförsäl-
jaren av bilbarnstolen.
• ”universal”
• ”semiuniversal”
• ”begränsad”
• ”fordonsspecifik”
*1: UN(ECE) R44 och UN(ECE) R129 är FN:s reglemente för bilbarnstolar.
*2: Bilbarnstolarna som nämns i tabel-len finns eventuellt inte utanför EU-
området.
*3: Märket som visas kan variera bero-ende på produkten.
nLämplighet av respektive sitt-
plats för bilbarnstolar
*1: Flytta framsätet bakåt så långt det går. Om passagerarsätets höjd kan
justeras ska det översta läget ställas
in.
*2: Justera ryggstödets lutning till helt upprätt läge. Vid m ontering av fram-
åtvänd bilbarnstol ska ryggstödets
Lämplig för ”universal” bilbarn-
stol som förankras med säker-
hetsbältet.
Lämplig för framåtvänd ”univer-
sal” bilbarnstol som förankras
med säkerhetsbältet.
Lämplig för bilbarnstolar som
anges i tabellen för rekommen-
derade bilbarnstolar och lämp-
lighet ( sid. 50)
Lämplig för i-Size- och ISOFIX-
bilbarnstolar.
Inkluderar fästpunkt med övre
rem.
OM48G42SE.book Page 46 Frid ay, November 27, 2020 1:43 PM

47
1
1-2. Barn och säkerhet
Trygghet och säkerhet
HIGHLANDER HV_EE_OM48G42SE vinkel justeras tills bilbarnstolen har
god kontakt med ryggstödet, om det
finns utrymme mellan bilbarnstolen
och ryggstödet.
*3: Om nackskyddet hindrar bilbarnsto-
len ska det tas bort om det är möjligt.
Ställ annars in nackskyddet i det
översta läget.
*4: Inaktivering av framsätes- passagerarens krockkudde.
*5: Aktivering av framsätespas-
sagerarens krockkudde. Använd ald-
rig en bakåtvänd bilbarnstol i fram-
sätet om den manuella i-/urkopp-
lingskontakten till framsätespassa-
gerarens krockkudde är aktiverad.
*6: När en bilbarnstol är monterad ska ryggstödet ställas in på det 3:e
spärrläget från helt upprätt läge.
*7: Inte lämplig för bilbarnstolar med stödben.
*8: När en bilbarnstol är monterad ska nackskydden återställa s till läget för
användning (upprätt läge).
*9: Flytta andra sätesraden framåt så långt det går och justera ryggstödet
till helt upprätt läge.
nDetaljerad information om montering av bilbarnstolar
Stolens placering
Sittplatsens num- mer*1*1*1*2, 3*2, 3
Manuell i-/ur-
kopplingskon-
takt till framsäte- spassagerarens krockkuddar
PÅAV
Sittplatsen lämplig för universal med
säkerhetsbälte (Ja/ Nej)Ja
Endast fram-
åtvänd
JaJaJaJaJaJa
i-Size sittposition (Ja/Nej)NejNejJaNejJaNejNej
OM48G42SE.book Page 47 Frid ay, November 27, 2020 1:43 PM

481-2. Barn och säkerhet
HIGHLANDER HV_EE_OM48G42SE
*1: När en bilbarnstol är monterad ska ryggstödet ställas in på det 3:e spärrläget från helt upprätt läge.
*2: När en bilbarnstol är monterad ska na ckskydden återställas till läget för använd-
ning (upprätt läge).
*3: Inte lämplig för bilbarnstolar med stödben.
ISOFIX bilbarnstolar är indelade i olika ”fästen”. Bilbarnstolen kan använ-
das på sittplatserna för ”fäste” som nämns i tabellen ovan. Se följande ta-
bell beträffande typ av ”fäste”.
Om din bilbarnstol inte har någon typ av ”fäste” (eller om du inte hittar infor-
mation i tabellen nedan), se ”fordonslis tan” för din bilbarnstol för uppgifter
om lämplighet, eller kontakta leverantören av din bilbarnstol.

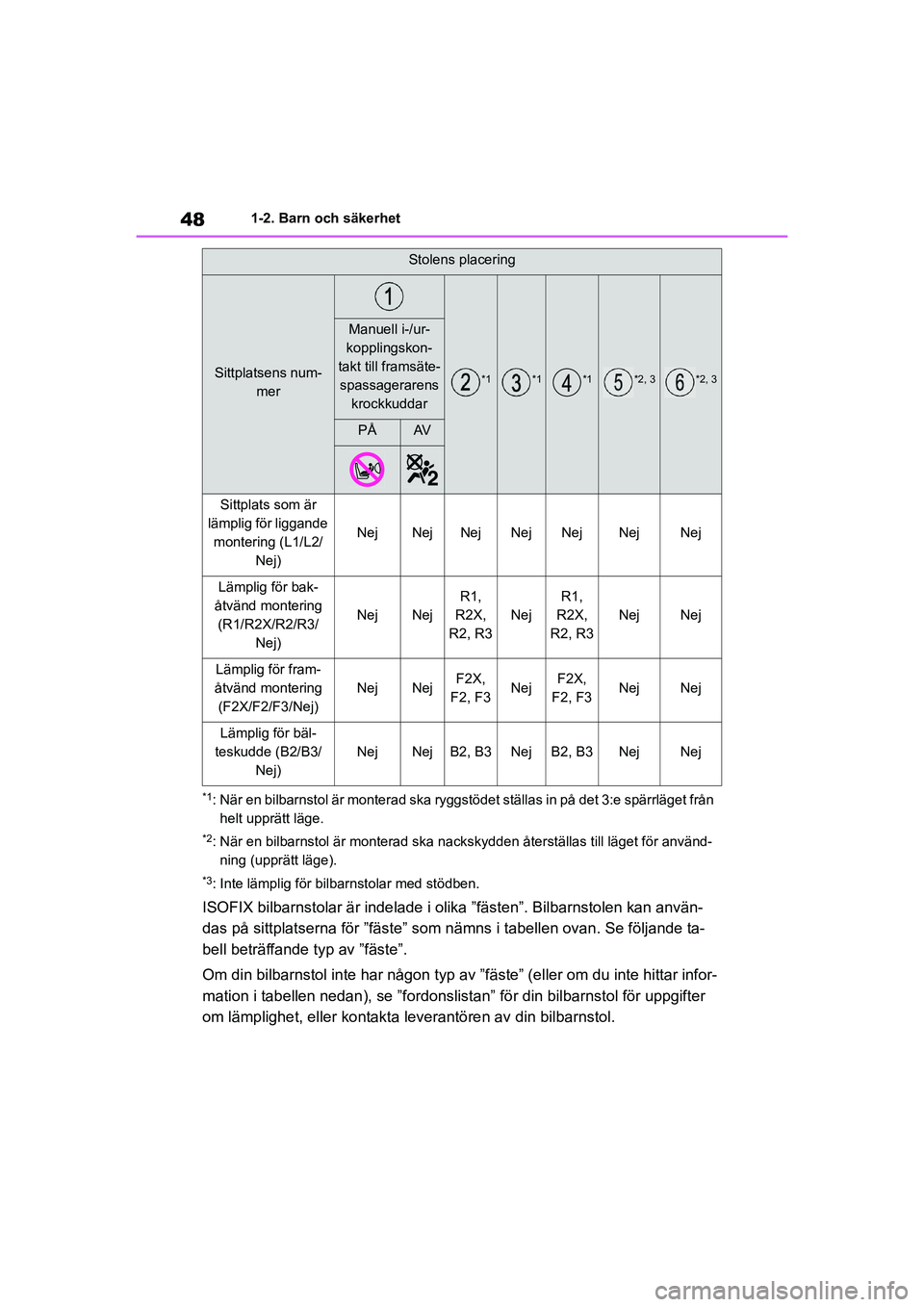

Sittplats som är
lämplig för liggande montering (L1/L2/ Nej)
NejNejNejNejNejNejNej
Lämplig för bak-
åtvänd montering (R1/R2X/R2/R3/ Nej)
NejNej
R1,
R2X,
R2, R3
Nej
R1,
R2X,
R2, R3
NejNej
Lämplig för fram-
åtvänd montering (F2X/F2/F3/Nej)
NejNejF2X,
F2, F3NejF2X,
F2, F3NejNej
Lämplig för bäl-
teskudde (B2/B3/ Nej)
NejNejB2, B3NejB2, B3NejNej
Stolens placering
Sittplatsens num- mer*1*1*1*2, 3*2, 3
Manuell i-/ur-
kopplingskon-
takt till framsäte- spassagerarens krockkuddar
PÅAV
OM48G42SE.book Page 48 Frid ay, November 27, 2020 1:43 PM
