2020 JEEP COMPASS Knjižica za upotrebu i održavanje (in Serbian)

63
UPOZNAVANJE SA INSTRUMENT TABLOM

EKRAN GRUPE
INSTRUMENATA

Vozilo je možda opremljeno ekranom grupe
instrumenata, koji pruža korisne informacije
za vozača. Kada je paljenje u režimu „OFF“
(ISKLJUČIVANJE), otvaranje/zatvaranje
vrata će aktivirati ekran za pregled i prikazati
ukupnu pređenu kilometražu na kilo-
metar-satu. Ekran grupe instrumenata je
konstruisan da prikaže važne informacije o
sistemima i funkcijama vozila. Pomoću
interaktivnog prikaza za vozača koji se
nalazi na instrument tabli, ekran grupe
instrumenata pokazuje kako sistemi rade i
upozorava kada ne rade ispravno.
Komande na upravljaču omogućavaju da se
krećete kroz u menije i podmenije i ulazite u
njih. Možete da pristupite specifičnim
željenim informacijama i vršite izbore i
podešavanja.

Lokacija i komande ekrana grupe
instrumenata

Ekran grupe instrumenata pruža vozaču
interaktivni prikaz koji je smešten u grupi
instrumenata.
Lokacija i komande osnovnog ekrana grupe instrumenata
Lokacija i komande premijum ekrana grupe instrumenata Stavke menija na ekranu grupe instrume
-
nata sastoje se od sledećih, zavisno od
opreme:Brzinomer
„Vehicle Info“ (Informacije o vozilu)
„Driver Assist“ (Pomoć vozaču)
„Fuel Economy“ (Potrošnja goriva)
„Trip“ (Informacije o pređenom putu)
„Stop/Start“ (Zaustavljanje/pokretanje)
(ako je u opremi)
„Audio“ (Zvuk)
„Messages“ (Poruke)
„Screen Setup“ (Podešavanje ekrana)
„Vehicle Settings“ (Podešavanja vozila)
20_MP_UG_SE_EU_t.book Page 63

UPOZNAVANJE SA INSTRUMENT TABLOM
64
Sistemi omogućavaju vozaču da izabere
informacije pritiskanjem sledeće dugmadi,
koja se nalazi na upravljaču:
Dugmad za kontrolu ekrana grupe instru-menata
Dugme sa strelicom nagore
Pritisnite i otpustite dugme sa strelicom
nagore za kretanje nagore kroz glavni
meni i podmenije.
Dugme sa strelicom nadole
Pritisnite i otpustite dugme sa strelicom
nadole za kretanje nadole kroz glavni
meni i podmenije.
Dugme sa strelicom nadesno
Pritisnite i otpustite dugme sa strelicom
nadesno da biste pristupili informa -
tivnim ekranima ili ekranima sa pod -
menijima stavke u glavnom meniju.
Dugme sa strelicom nalevo
Pritisnite i otpustite dugme sa strelicom
nalevo da biste pristupili informativnim
ekranima ili ekranima sa podmenijima
stavke u glavnom meniju.
Dugme „OK“ (U REDU)
Pritisnite dugme OK (U REDU) da biste
pristupili, odnosno izabrali informativne
ekrane ili ekrane sa podmenijima stavke
u glavnom meniju. Pritisnite i jednu
sekundu zadržite dugme sa strelicom
OK (U REDU) da biste resetovali prika -
zane/izabrane funkcije koje se mogu re -
setovati.

Prikazi za dizel-motor

Kada postoje odgovarajući uslovi, na ekranu
instrument table prikazaće se sledeće
poruke:
Exhaust Filter Nearing Full Safely Drive at
Consistent Speeds to Clear (Filter izdu -
vnog sistema skoro pun, vozite bezbedno
nepromenljivom brzinom da bi se očistio)
Exhaust Filter Full – Power Reduced See
Dealer (Filter izduvnog sistema pun –
Snaga je smanjena, obratite se prodavcu)
Exhaust System Service Required – See
Dealer (Servisiranje izduvnog sistema
neophodno – obratite se prodavcu)
Exhaust System – Filter XX% Full Service
Required See Dealer (Servisiranje izdu -
vnog sistema i punog filtera XX%
neophodno – obratite se prodavcu)
Exhaust System Regeneration in Process
Continue Driving (U toku je regeneracija
izduvnog sistema, nastavite da vozite)
Exhaust System – Regeneration
Completed (Izduvni sistem – Regener -
acija završena)
20_MP_UG_SE_EU_t.book Page 64

65

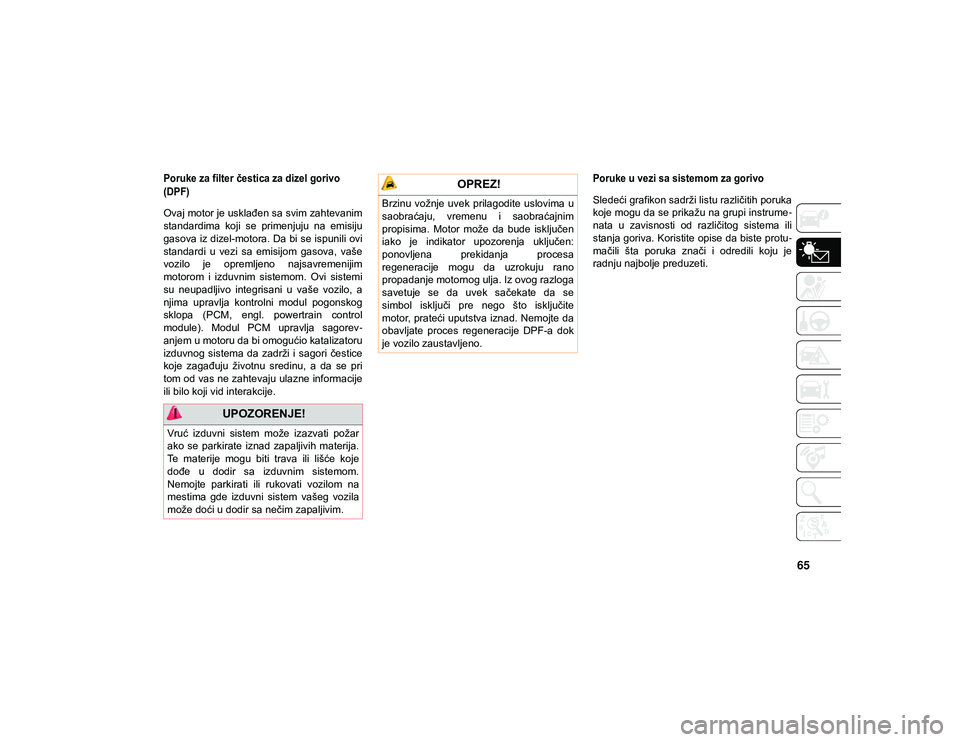

Poruke za filter čestica za dizel gorivo
(DPF)

Ovaj motor je usklađen sa svim zahtevanim
standardima koji se primenjuju na emisiju
gasova iz dizel-motora. Da bi se ispunili ovi
standardi u vezi sa emisijom gasova, vaše
vozilo je opremljeno najsavremenijim
motorom i izduvnim sistemom. Ovi sistemi
su neupadljivo integrisani u vaše vozilo, a
njima upravlja kontrolni modul pogonskog
sklopa (PCM, engl. powertrain control
module). Modul PCM upravlja sagorev-
anjem u motoru da bi omogućio katalizatoru
izduvnog sistema da zadrži i sagori čestice
koje zagađuju životnu sredinu, a da se pri
tom od vas ne zahtevaju ulazne informacije
ili bilo koji vid interakcije.

Poruke u vezi sa sistemom za gorivo

Sledeći grafikon sadrži listu različitih poruka
koje mogu da se prikažu na grupi instrume -
nata u zavisnosti od različitog sistema ili
stanja goriva. Koristite opise da biste protu -
mačili šta poruka znači i odredili koju je
radnju najbolje preduzeti.
UPOZORENJE!
Vruć izduvni sistem može izazvati požar
ako se parkirate iznad zapaljivih materija.
Te materije mogu biti trava ili lišće koje
dođe u dodir sa izduvnim sistemom.
Nemojte parkirati ili rukovati vozilom na
mestima gde izduvni sistem vašeg vozila
može doći u dodir sa nečim zapaljivim.
OPREZ!
Brzinu vožnje uvek prilagodite uslovima u
saobraćaju, vremenu i saobraćajnim
propisima. Motor može da bude isključen
iako je indikator upozorenja uključen:
ponovljena prekidanja procesa
regeneracije mogu da uzrokuju rano
propadanje motornog ulja. Iz ovog razloga
savetuje se da uvek sačekate da se
simbol isključi pre nego što isključite
motor, prateći uputstva iznad. Nemojte da
obavljate proces regeneracije DPF-a dok
je vozilo zaustavljeno.
20_MP_UG_SE_EU_t.book Page 65

UPOZNAVANJE SA INSTRUMENT TABLOM

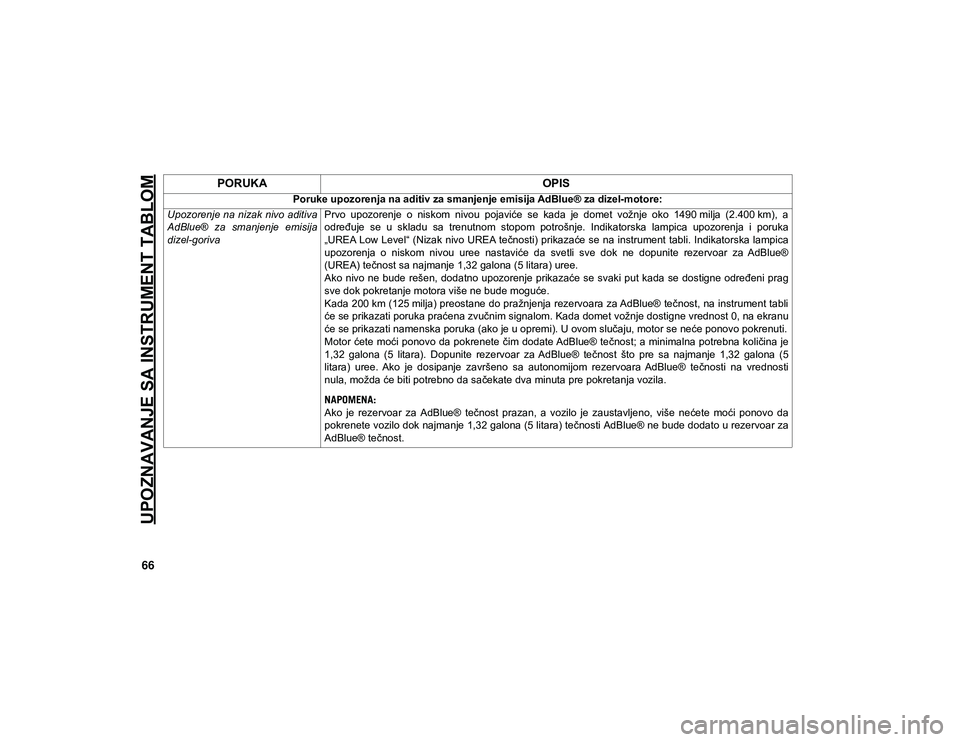

66PORUKA
OPIS
Poruke upozorenja na aditiv za smanjenje emisija AdBlue® za dizel-motore:
Upozorenje na nizak nivo aditiva
AdBlue® za smanjenje emisija
dizel-goriva Prvo upozorenje o niskom nivou pojaviće se kada je domet vožnje oko 1490 milja (2.400 km), a
određuje se u skladu sa trenutnom stopom potrošnje. Indikatorska lampica upozorenja i poruka
„UREA Low Level“ (Nizak nivo UREA tečnosti) prikazaće se na instrument tabli. Indikatorska lampica
upozorenja o niskom nivou uree nastaviće da svetli sve dok ne dopunite rezervoar za AdBlue®
(UREA) tečnost sa najmanje 1,32 galona (5 litara) uree.
Ako nivo ne bude rešen, dodatno upozorenje prikazaće se svaki put kada se dostigne određeni prag
sve dok pokretanje motora više ne bude moguće.
Kada 200 km (125 milja) preostane do pražnjenja rezervoara za AdBlue® tečnost, na instrument tabli
će se prikazati poruka praćena zvučnim signalom. Kada domet vožnje dostigne vrednost 0, na ekranu
će se prikazati namenska poruka (ako je u opremi). U ovom slučaju, motor se neće ponovo pokrenuti.
Motor ćete moći ponovo da pokrenete čim dodate AdBlue® tečnost; a minimalna potrebna količina je
1,32 galona (5 litara). Dopunite rezervoar za AdBlue® tečnost što pre sa najmanje 1,32 galona (5
litara) uree. Ako je dosipanje završeno sa autonomijom rezervoara AdBlue® tečnosti na vrednosti
nula, možda će biti potrebno da sačekate dva minuta pre pokretanja vozila.
NAPOMENA:
Ako je rezervoar za AdBlue® tečnost prazan, a vozilo je zaustavljeno, više nećete moći ponovo da
pokrenete vozilo dok najmanje 1,32 galona (5 litara) tečnosti AdBlue® ne bude dodato u rezervoar za
AdBlue® tečnost.
20_MP_UG_SE_EU_t.book Page 66

67
Poruke upozorenja na aditiv AdBlue® za smanjenje emisija za dizel-motore:
Engine Will Not Restart Service
AdBlue® System See Dealer
(Motor se neće ponovo pokrenuti
– Servisirajte AdBlue® sistem –
Posetite prodavca) Ova poruka će se prikazati ako se problem sa sistemom za AdBlue® tečnost ne servisira tokom
dozvoljenog perioda. Motor se neće ponovo pokrenuti osim ako vozilo ne servisira ovlašćeni
prodavac. Ako nivo ne bude rešen, dodatno upozorenje prikazaće se svaki put kada se dostigne
određeni prag sve dok pokretanje motora više ne bude moguće. Kada 200 km (125 milja) preostane
do pražnjenja rezervoara za AdBlue® tečnost, na instrument tabli će se prikazati poruka praćena
zvučnim signalom.
Engine Will Not Start Service
AdBlue® System See Dealer
(Motor se neće pokrenuti –
Servisirajte AdBlue® sistem –
Posetite prodavca) NAPOMENA:
Ekranu može biti potrebno do pet sekundi da prikaže novu vrednost nivoa nakon dolivanja oko
2 galona (7,5 litara) AdBlue® tečnosti ili više u AdBlue® rezervoar. Ako postoji kvar u sistemu
AdBlue®, ekran možda neće prikazati novu vrednost nivoa. Za usluge servisa obratite se
ovlašćenom prodavcu.
AdBlue® tečnost se zamrzava na temperaturama nižim od 12°F (-11°C). Ako automobil dugo stoji na
ovoj temperaturi, dopunjavanje može da bude otežano. Iz ovog razloga, preporučuje se da parkirate
vozilo u garažu i/ili okruženje koje se zagreva i da sačekate da se AdBlue® tečnost vrati u tečno
stanje pre dosipanja.
PORUKA
OPIS
20_MP_UG_SE_EU_t.book Page 67

UPOZNAVANJE SA INSTRUMENT TABLOM
68

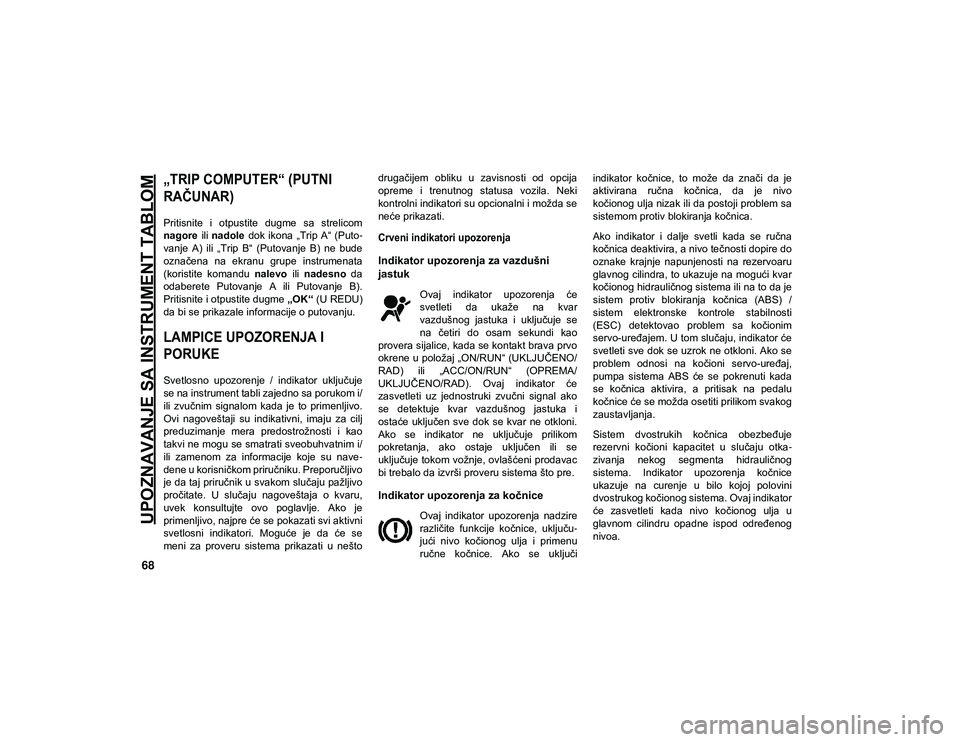

„TRIP COMPUTER“ (PUTNI
RAČUNAR)

Pritisnite i otpustite dugme sa strelicom
nagore ili nadole dok ikona „Trip A“ (Puto -
vanje A) ili „Trip B“ (Putovanje B) ne bude
označena na ekranu grupe instrumenata
(koristite komandu nalevo ili nadesno da
odaberete Putovanje A ili Putovanje B).
Pritisnite i otpustite dugme „OK“ (U REDU)
da bi se prikazale informacije o putovanju.

LAMPICE UPOZORENJA I
PORUKE

Svetlosno upozorenje / indikator uključuje
se na instrument tabli zajedno sa porukom i/
ili zvučnim signalom kada je to primenljivo.
Ovi nagoveštaji su indikativni, imaju za cilj
preduzimanje mera predostrožnosti i kao
takvi ne mogu se smatrati sveobuhvatnim i/
ili zamenom za informacije koje su nave -
dene u korisničkom priručniku. Preporučljivo
je da taj priručnik u svakom slučaju pažljivo
pročitate. U slučaju nagoveštaja o kvaru,
uvek konsultujte ovo poglavlje. Ako je
primenljivo, najpre će se pokazati svi aktivni
svetlosni indikatori. Moguće je da će se
meni za proveru sistema prikazati u nešto drugačijem obliku u zavisnosti od opcija
opreme i trenutnog statusa vozila. Neki
kontrolni indikatori su opcionalni i možda se
neće prikazati.

Crveni indikatori upozorenja

Indikator upozorenja za vazdušni
jastuk
Ovaj indikator upozorenja će
svetleti da ukaže na kvar
vazdušnog jastuka i uključuje se
na četiri do osam sekundi kao
provera sijalice, kada se kontakt brava prvo
okrene u položaj „ON/RUN“ (UKLJUČENO/
RAD) ili „ACC/ON/RUN“ (OPREMA/
UKLJUČENO/RAD). Ovaj indikator će
zasvetleti uz jednostruki zvučni signal ako
se detektuje kvar vazdušnog jastuka i
ostaće uključen sve dok se kvar ne otkloni.
Ako se indikator ne uključuje prilikom
pokretanja, ako ostaje uključen ili se
uključuje tokom vožnje, ovlašćeni prodavac
bi trebalo da izvrši proveru sistema što pre.
Indikator upozorenja za kočnice
Ovaj indikator upozorenja nadzire
različite funkcije kočnice, uključu -
jući nivo kočionog ulja i primenu
ručne kočnice. Ako se uključi indikator kočnice, to može da znači da je
aktivirana ručna kočnica, da je nivo
kočionog ulja nizak ili da postoji problem sa
sistemom protiv blokiranja kočnica.
Ako indikator i dalje svetli kada se ručna
kočnica deaktivira, a nivo tečnosti dopire do
oznake krajnje napunjenosti na rezervoaru
glavnog cilindra, to ukazuje na mogući kvar
kočionog hidrauličnog sistema ili na to da je
sistem protiv blokiranja kočnica (ABS) /
sistem elektronske kontrole stabilnosti
(ESC) detektovao problem sa kočionim
servo-uređajem. U tom slučaju, indikator će
svetleti sve dok se uzrok ne otkloni. Ako se
problem odnosi na kočioni servo-uređaj,
pumpa sistema ABS će se pokrenuti kada
se kočnica aktivira, a pritisak na pedalu
kočnice će se možda osetiti prilikom svakog
zaustavljanja.
Sistem dvostrukih kočnica obezbeđuje
rezervni kočioni kapacitet u slučaju otka
-
zivanja nekog segmenta hidrauličnog
sistema. Indikator upozorenja kočnice
ukazuje na curenje u bilo kojoj polovini
dvostrukog kočionog sistema. Ovaj indikator
će zasvetleti kada nivo kočionog ulja u
glavnom cilindru opadne ispod određenog
nivoa.
20_MP_UG_SE_EU_t.book Page 68

69

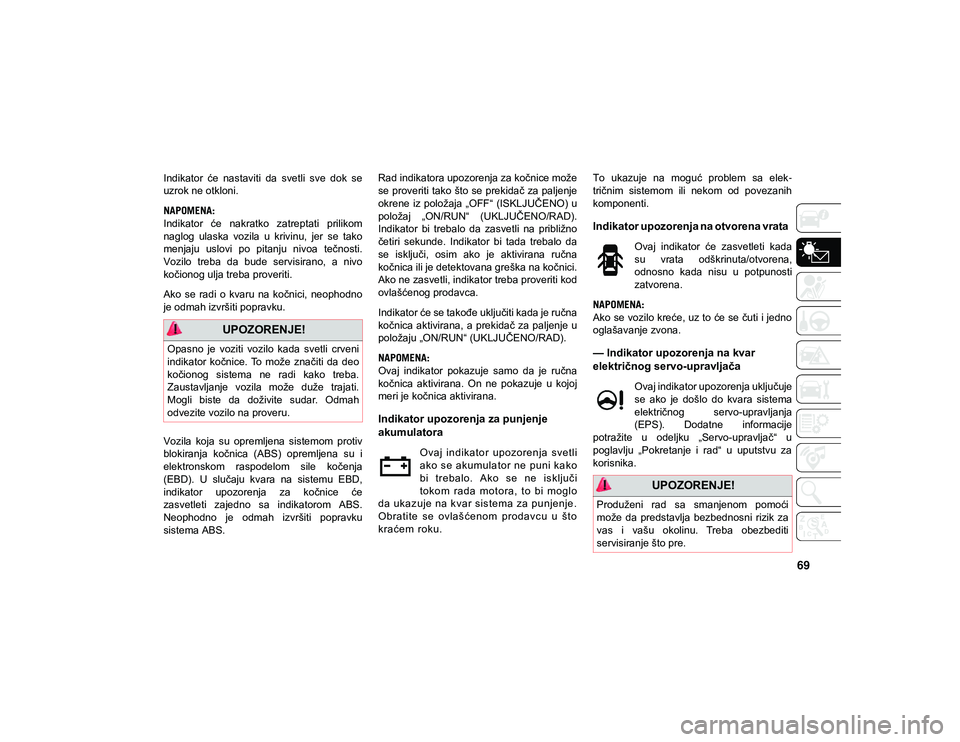

Indikator će nastaviti da svetli sve dok se
uzrok ne otkloni.
NAPOMENA:
Indikator će nakratko zatreptati prilikom
naglog ulaska vozila u krivinu, jer se tako
menjaju uslovi po pitanju nivoa tečnosti.
Vozilo treba da bude servisirano, a nivo
kočionog ulja treba proveriti.
Ako se radi o kvaru na kočnici, neophodno
je odmah izvršiti popravku.
Vozila koja su opremljena sistemom protiv
blokiranja kočnica (ABS) opremljena su i
elektronskom raspodelom sile kočenja
(EBD). U slučaju kvara na sistemu EBD,
indikator upozorenja za kočnice će
zasvetleti zajedno sa indikatorom ABS.
Neophodno je odmah izvršiti popravku
sistema ABS.Rad indikatora upozorenja za kočnice može
se proveriti tako što se prekidač za paljenje
okrene iz položaja „OFF“ (ISKLJUČENO) u
položaj „ON/RUN“ (UKLJUČENO/RAD).
Indikator bi trebalo da zasvetli na približno
četiri sekunde. Indikator bi tada trebalo da
se isključi, osim ako je aktivirana ručna
kočnica ili je detektovana greška na kočnici.
Ako ne zasvetli, indikator treba proveriti kod
ovlašćenog prodavca.
Indikator će se takođe uključiti kada je ručna
kočnica aktivirana, a prekidač za paljenje u
položaju „ON/RUN“ (UKLJUČENO/RAD).
NAPOMENA:
Ovaj indikator pokazuje samo da je ručna
kočnica aktivirana. On ne pokazuje u kojoj
meri je kočnica aktivirana.
Indikator upozorenja za punjenje
akumulatora
Ovaj in dikato r upozoren ja svetl i
ako s e akumula tor ne puni ka ko
bi tr ebalo. Ako se ne is ključ i
toko m rada mot ora, t o bi mogl o
da ukaz uje na k var sis tema za pu njenje .
Obrati te se ovlaš ćenom prodavc u u št o
kraćem roku. To ukazuje na moguć problem sa elek
-
tričnim sistemom ili nekom od povezanih
komponenti.
Indikator upozorenja na otvorena vrata
Ovaj indikator će zasvetleti kada
su vrata odškrinuta/otvorena,
odnosno kada nisu u potpunosti
zatvorena.
NAPOMENA:
Ako se vozilo kreće, uz to će se čuti i jedno
oglašavanje zvona.
— Indikator upozorenja na kvar
električnog servo-upravljača
Ovaj indikator upozorenja uključuje
se ako je došlo do kvara sistema
električnog servo-upravljanja
(EPS). Dodatne informacije
potražite u odeljku „Servo-upravljač“ u
poglavlju „Pokretanje i rad“ u uputstvu za
korisnika.
UPOZORENJE!
Opasno je voziti vozilo kada svetli crveni
indikator kočnice. To može značiti da deo
kočionog sistema ne radi kako treba.
Zaustavljanje vozila može duže trajati.
Mogli biste da doživite sudar. Odmah
odvezite vozilo na proveru.
UPOZORENJE!
Produženi rad sa smanjenom pomoći
može da predstavlja bezbednosni rizik za
vas i vašu okolinu. Treba obezbediti
servisiranje što pre.
20_MP_UG_SE_EU_t.book Page 69

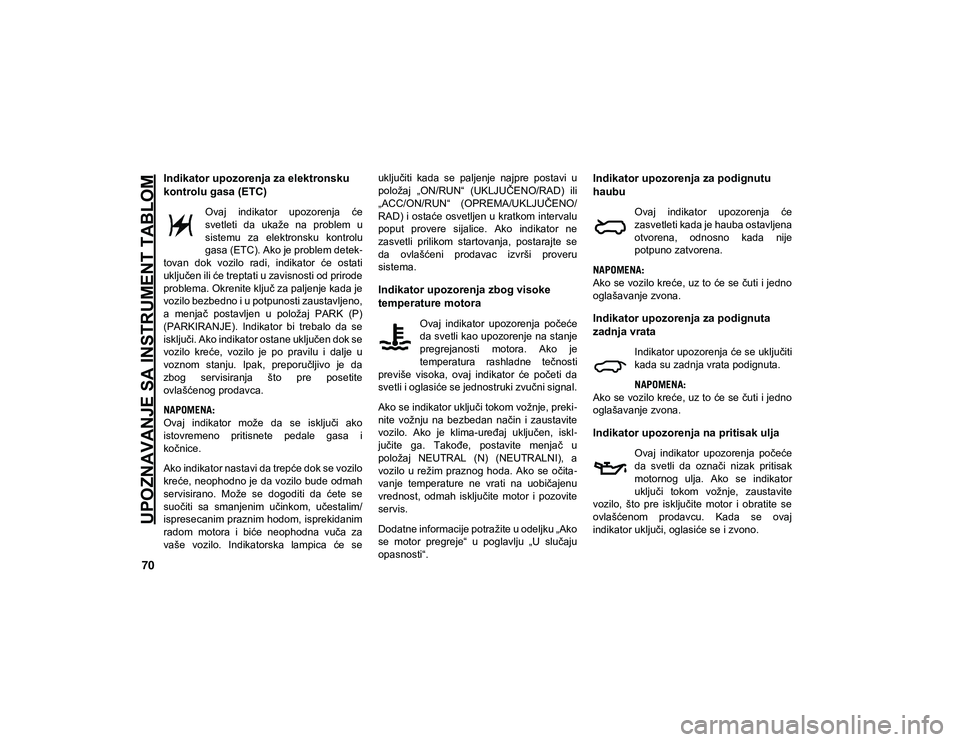

UPOZNAVANJE SA INSTRUMENT TABLOM
70
Indikator upozorenja za elektronsku
kontrolu gasa (ETC)
Ovaj indikator upozorenja će
svetleti da ukaže na problem u
sistemu za elektronsku kontrolu
gasa (ETC). Ako je problem detek-
tovan dok vozilo radi, indikator će ostati
uključen ili će treptati u zavisnosti od prirode
problema. Okrenite ključ za paljenje kada je
vozilo bezbedno i u potpunosti zaustavljeno,
a menjač postavljen u položaj PARK (P)
(PARKIRANJE). Indikator bi trebalo da se
isključi. Ako indikator ostane uključen dok se
vozilo kreće, vozilo je po pravilu i dalje u
voznom stanju. Ipak, preporučljivo je da
zbog servisiranja što pre posetite
ovlašćenog prodavca.
NAPOMENA:
Ovaj indikator može da se isključi ako
istovremeno pritisnete pedale gasa i
kočnice.
Ako indikator nastavi da trepće dok se vozilo
kreće, neophodno je da vozilo bude odmah
servisirano. Može se dogoditi da ćete se
suočiti sa smanjenim učinkom, učestalim/
ispresecanim praznim hodom, isprekidanim
radom motora i biće neophodna vuča za
vaše vozilo. Indikatorska lampica će se uključiti kada se paljenje najpre postavi u
položaj „ON/RUN“ (UKLJUČENO/RAD) ili
„ACC/ON/RUN“ (OPREMA/UKLJUČENO/
RAD) i ostaće osvetljen u kratkom intervalu
poput provere sijalice. Ako indikator ne
zasvetli prilikom startovanja, postarajte se
da ovlašćeni prodavac izvrši proveru
sistema.
Indikator upozorenja zbog visoke
temperature motora
Ovaj indikator upozorenja počeće
da svetli kao upozorenje na stanje
pregrejanosti motora. Ako je
temperatura rashladne tečnosti
previše visoka, ovaj indikator će početi da
svetli i oglasiće se jednostruki zvučni signal.
Ako se indikator uključi tokom vožnje, preki -
nite vožnju na bezbedan način i zaustavite
vozilo. Ako je klima-uređaj uključen, iskl -
jučite ga. Takođe, postavite menjač u
položaj NEUTRAL (N) (NEUTRALNI), a
vozilo u režim praznog hoda. Ako se očita -
vanje temperature ne vrati na uobičajenu
vrednost, odmah isključite motor i pozovite
servis.
Dodatne informacije potražite u odeljku „Ako
se motor pregreje“ u poglavlju „U slučaju
opasnosti“.
Indikator upozorenja za podignutu
haubu
Ovaj indikator upozorenja će
zasvetleti kada je hauba ostavljena
otvorena, odnosno kada nije
potpuno zatvorena.
NAPOMENA:
Ako se vozilo kreće, uz to će se čuti i jedno
oglašavanje zvona.
Indikator upozorenja za podignuta
zadnja vrata
Indikator upozorenja će se uključiti
kada su zadnja vrata podignuta.
NAPOMENA:
Ako se vozilo kreće, uz to će se čuti i jedno
oglašavanje zvona.
Indikator upozorenja na pritisak ulja
Ovaj indikator upozorenja počeće
da svetli da označi nizak pritisak
motornog ulja. Ako se indikator
uključi tokom vožnje, zaustavite
vozilo, što pre isključite motor i obratite se
ovlašćenom prodavcu. Kada se ovaj
indikator uključi, oglasiće se i zvono.
20_MP_UG_SE_EU_t.book Page 70
