2020 JEEP COMPASS Knjižica za upotrebu i održavanje (in Serbian)

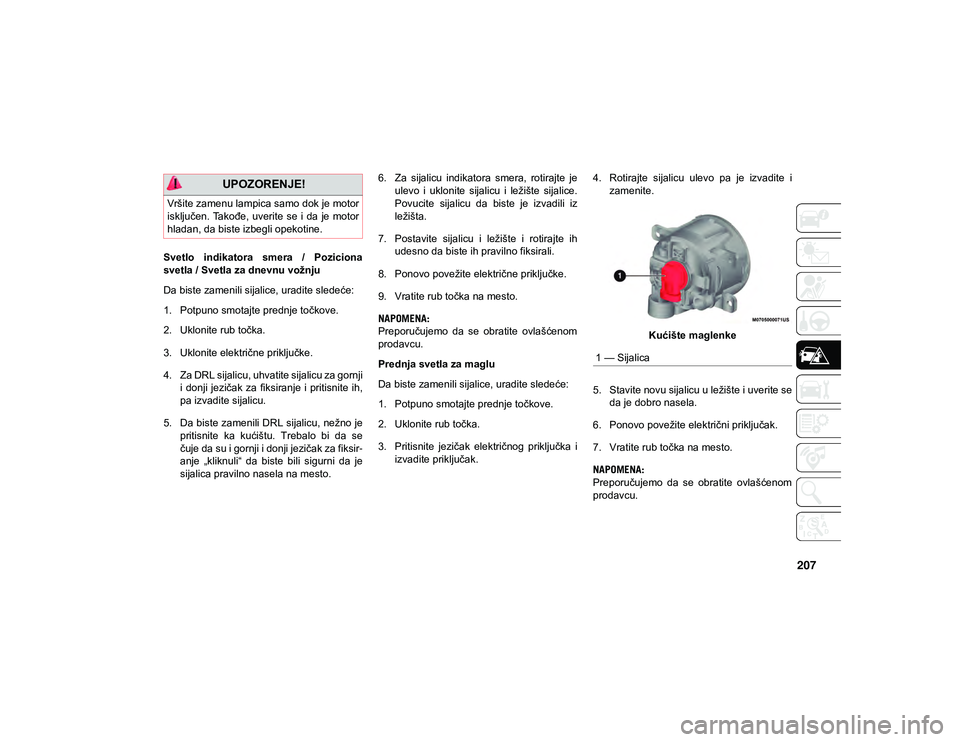

207
Svetlo indikatora smera / Poziciona
svetla / Svetla za dnevnu vožnju
Da biste zamenili sijalice, uradite sledeće:
1. Potpuno smotajte prednje točkove.
2. Uklonite rub točka.
3. Uklonite električne priključke.
4. Za DRL sijalicu, uhvatite sijalicu za gornjii donji jezičak za fiksiranje i pritisnite ih,
pa izvadite sijalicu.
5. Da biste zamenili DRL sijalicu, nežno je pritisnite ka kućištu. Trebalo bi da se
čuje da su i gornji i donji jezičak za fiksir -
anje „kliknuli“ da biste bili sigurni da je
sijalica pravilno nasela na mesto. 6. Za sijalicu indikatora smera, rotirajte je
ulevo i uklonite sijalicu i ležište sijalice.
Povucite sijalicu da biste je izvadili iz
ležišta.
7. Postavite sijalicu i ležište i rotirajte ih udesno da biste ih pravilno fiksirali.
8. Ponovo povežite električne priključke.
9. Vratite rub točka na mesto.
NAPOMENA:
Preporučujemo da se obratite ovlašćenom
prodavcu.
Prednja svetla za maglu
Da biste zamenili sijalice, uradite sledeće:
1. Potpuno smotajte prednje točkove.
2. Uklonite rub točka.
3. Pritisnite jezičak električnog priključka i izvadite priključak. 4. Rotirajte sijalicu ulevo pa je izvadite i
zamenite.
Kućište maglenke
5. Stavite novu sijalicu u ležište i uverite se da je dobro nasela.
6. Ponovo povežite električni priključak.
7. Vratite rub točka na mesto.
NAPOMENA:
Preporučujemo da se obratite ovlašćenom
prodavcu.
UPOZORENJE!
Vršite zamenu lampica samo dok je motor
isključen. Takođe, uverite se i da je motor
hladan, da biste izbegli opekotine.
1 — Sijalica
20_MP_UG_SE_EU_t.book Page 207

U SLUČAJU OPASNOSTI
208
Bočna svetla zadnjih vrata
Sadrže sledeće:
Poziciona svetla
Stop svetla
Indikator smera
Da biste zamenili sijalice, uradite sledeće:
1. Otvorite zadnja vrata.
2. Skinite pričvršćivače odgovarajućim alatom.
Otvaranje bočnog zadnjeg svetla 3. Odvojte električni priključak pritiskom na
zapinjač.
4. Uklonite zadnje bočno svetlo tako što ćete ga povući od vozila.
Zadnje bočno svetlo 5. Zamenite sijalicu tako što ćete okrenuti i
ukloniti kućište sijalice.
Zadnja strana zadnjeg svetla
6. Stavite novu sijalicu i uverite se da je dobro fiksirana.
7. Ponovo postavite zadnje svetlo na kola.
8. Ponovo povežite električni priključak.
1 — Pričvršćivači
1 — Zadnje bočno svetlo
2 — Klin sa kuglom
1 — Sijalica indikatora smera
2 — Električni priključak
3 — Sijalica stop svetla
4 — Klinovi sa kuglom
20_MP_UG_SE_EU_t.book Page 208

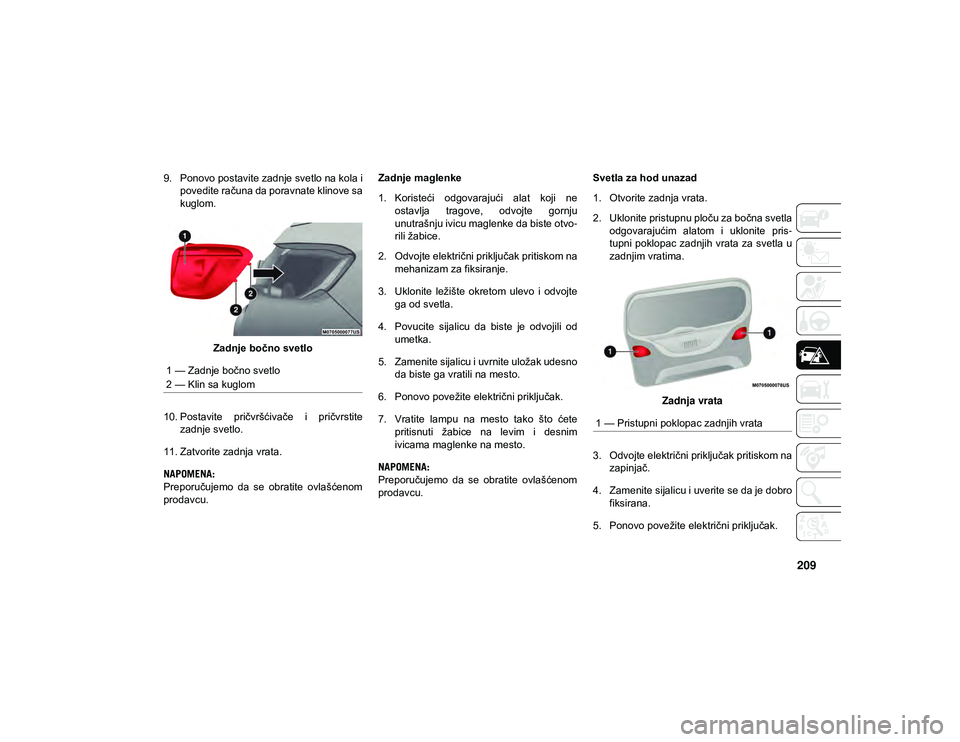

209
9. Ponovo postavite zadnje svetlo na kola ipovedite računa da poravnate klinove sa
kuglom.
Zadnje bočno svetlo
10. Postavite pričvršćivače i pričvrstite zadnje svetlo.
11. Zatvorite zadnja vrata.
NAPOMENA:
Preporučujemo da se obratite ovlašćenom
prodavcu. Zadnje maglenke
1. Koristeći odgovarajući alat koji ne
ostavlja tragove, odvojte gornju
unutrašnju ivicu maglenke da biste otvo -
rili žabice.
2. Odvojte električni priključak pritiskom na mehanizam za fiksiranje.
3. Uklonite ležište okretom ulevo i odvojte ga od svetla.
4. Povucite sijalicu da biste je odvojili od umetka.
5. Zamenite sijalicu i uvrnite uložak udesno da biste ga vratili na mesto.
6. Ponovo povežite električni priključak.
7. Vratite lampu na mesto tako što ćete pritisnuti žabice na levim i desnim
ivicama maglenke na mesto.
NAPOMENA:
Preporučujemo da se obratite ovlašćenom
prodavcu. Svetla za hod unazad
1. Otvorite zadnja vrata.
2. Uklonite pristupnu ploču za bočna svetla
odgovarajućim alatom i uklonite pris -
tupni poklopac zadnjih vrata za svetla u
zadnjim vratima.
Zadnja vrata
3. Odvojte električni priključak pritiskom na zapinjač.
4. Zamenite sijalicu i uverite se da je dobro fiksirana.
5. Ponovo povežite električni priključak.
1 — Zadnje bočno svetlo
2 — Klin sa kuglom
1 — Pristupni poklopac zadnjih vrata
20_MP_UG_SE_EU_t.book Page 209

U SLUČAJU OPASNOSTI

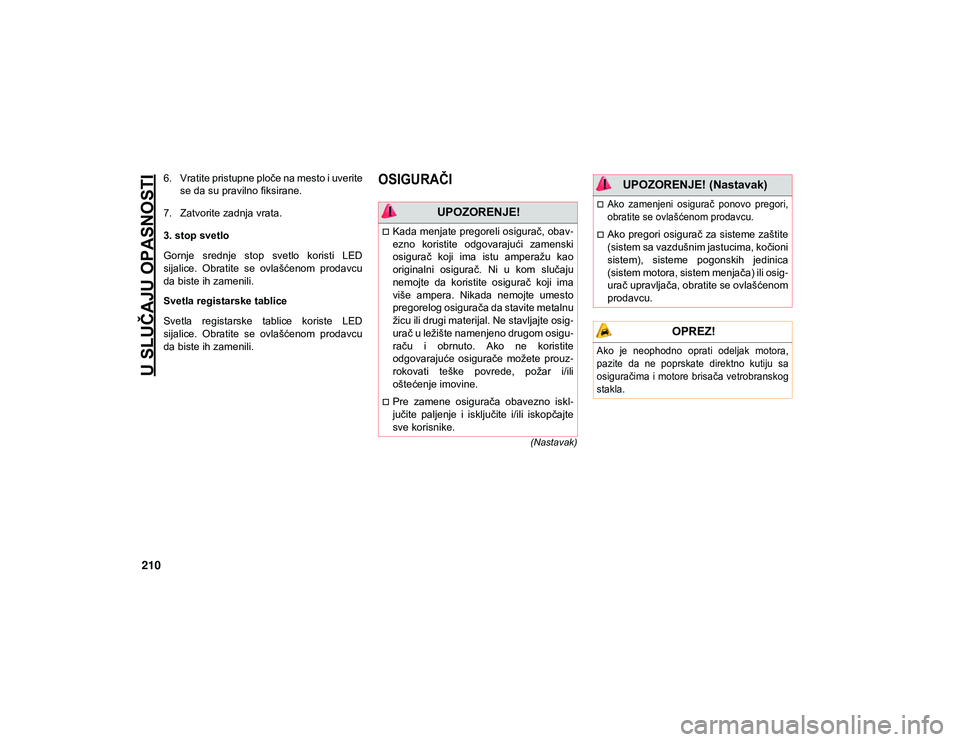

210
(Nastavak)
6. Vratite pristupne ploče na mesto i uveritese da su pravilno fiksirane.
7. Zatvorite zadnja vrata.
3. stop svetlo
Gornje srednje stop svetlo koristi LED
sijalice. Obratite se ovlašćenom prodavcu
da biste ih zamenili.
Svetla registarske tablice
Svetla registarske tablice koriste LED
sijalice. Obratite se ovlašćenom prodavcu
da biste ih zamenili.
OSIGURAČI

UPOZORENJE!
Kada menjate pregoreli osigurač, obav-
ezno koristite odgovarajući zamenski
osigurač koji ima istu amperažu kao
originalni osigurač. Ni u kom slučaju
nemojte da koristite osigurač koji ima
više ampera. Nikada nemojte umesto
pregorelog osigurača da stavite metalnu
žicu ili drugi materijal. Ne stavljajte osig -
urač u ležište namenjeno drugom osigu -
raču i obrnuto. Ako ne koristite
odgovarajuće osigurače možete prouz-
rokovati teške povrede, požar i/ili
oštećenje imovine.
Pre zamene osigurača obavezno iskl -
jučite paljenje i isključite i/ili iskopčajte
sve korisnike.

Ako zamenjeni osigurač ponovo pregori,
obratite se ovlašćenom prodavcu.

Ako pregori osigurač za sisteme zaštite
(sistem sa vazdušnim jastucima, kočioni
sistem), sisteme pogonskih jedinica
(sistem motora, sistem menjača) ili osig -
urač upravljača, obratite se ovlašćenom
prodavcu.
OPREZ!

Ako je neophodno oprati odeljak motora,
pazite da ne poprskate direktno kutiju sa
osiguračima i motore brisača vetrobranskog
stakla.

UPOZORENJE! (Nastavak)
20_MP_UG_SE_EU_t.book Page 210

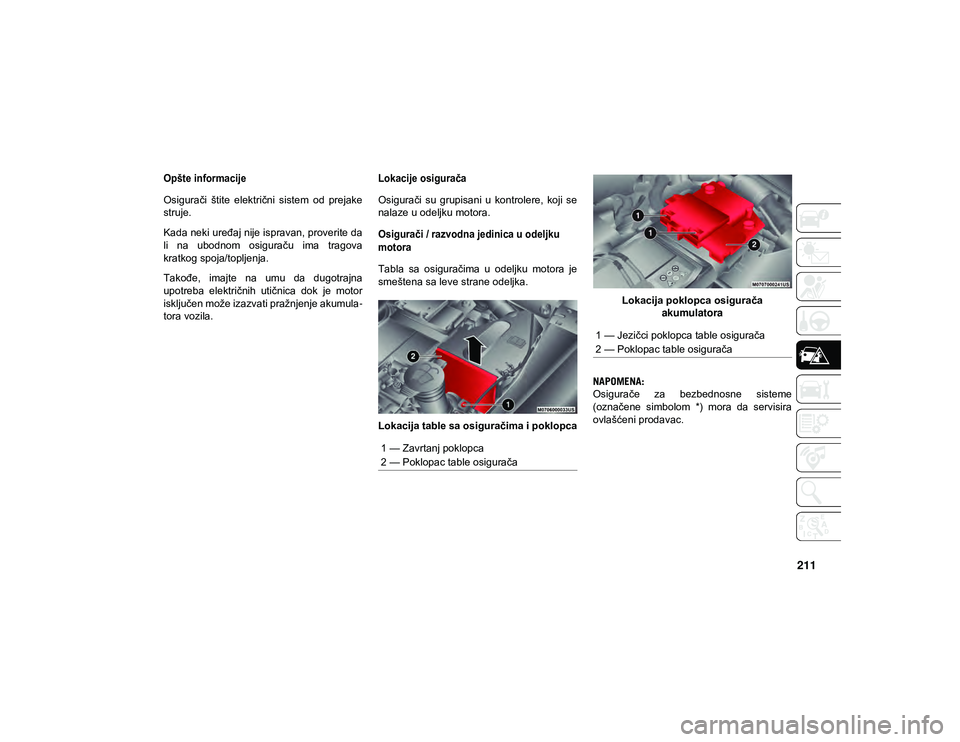

211

Opšte informacije

Osigurači štite električni sistem od prejake
struje.
Kada neki uređaj nije ispravan, proverite da
li na ubodnom osiguraču ima tragova
kratkog spoja/topljenja.
Takođe, imajte na umu da dugotrajna
upotreba električnih utičnica dok je motor
isključen može izazvati pražnjenje akumula-
tora vozila.

Lokacije osigurača

Osigurači su grupisani u kontrolere, koji se
nalaze u odeljku motora.

Osigurači / razvodna jedinica u odeljku
motora

Tabla sa osiguračima u odeljku motora je
smeštena sa leve strane odeljka.
Lokacija table sa osiguračima i poklopca Lokacija poklopca osigurača
akumulatora
NAPOMENA:
Osigurače za bezbednosne sisteme
(označene simbolom *) mora da servisira
ovlašćeni prodavac.
1 — Zavrtanj poklopca
2 — Poklopac table osigurača
1 — Jezičci poklopca table osigurača
2 — Poklopac table osigurača
20_MP_UG_SE_EU_t.book Page 211

U SLUČAJU OPASNOSTI

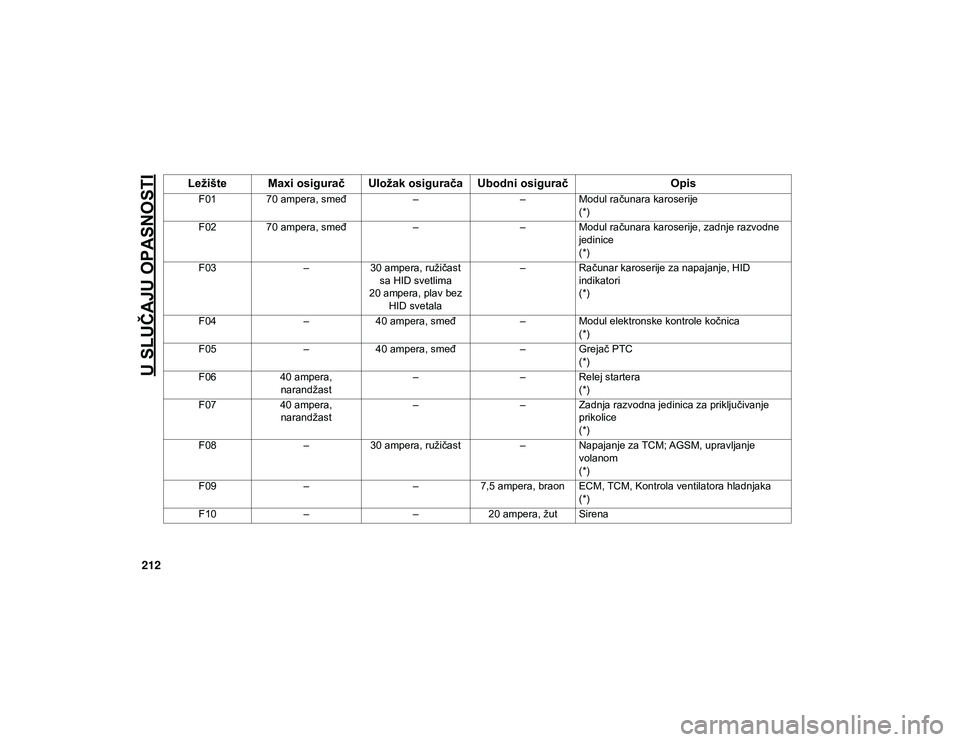

212Ležište Maxi osigurač UIožak osigurača Ubodni osigurač
Opis
F01 70 ampera, smeđ––Modul računara karoserije
(*)
F02 70 ampera, smeđ ––Modul računara karoserije, zadnje razvodne
jedinice
(*)
F03 –30 ampera, ružičast
sa HID svetlima
20 ampera, plav bez HID svetala –
Računar karoserije za napajanje, HID
indikatori
(*)
F04 –40 ampera, smeđ –Modul elektronske kontrole kočnica
(*)
F05 –40 ampera, smeđ –Grejač PTC
(*)
F06 40 ampera,
narandžast –
–Relej startera
(*)
F07 40 ampera,
narandžast –
–
Zadnja razvodna jedinica za priključivanje
prikolice
(*)
F08 –30 ampera, ružičast –Napajanje za TCM; AGSM, upravljanje
volanom
(*)
F09 – –7,5 ampera, braon ECM, TCM, Kontrola ventilatora hladnjaka
(*)
F10 – –20 ampera, žut Sirena
20_MP_UG_SE_EU_t.book Page 212

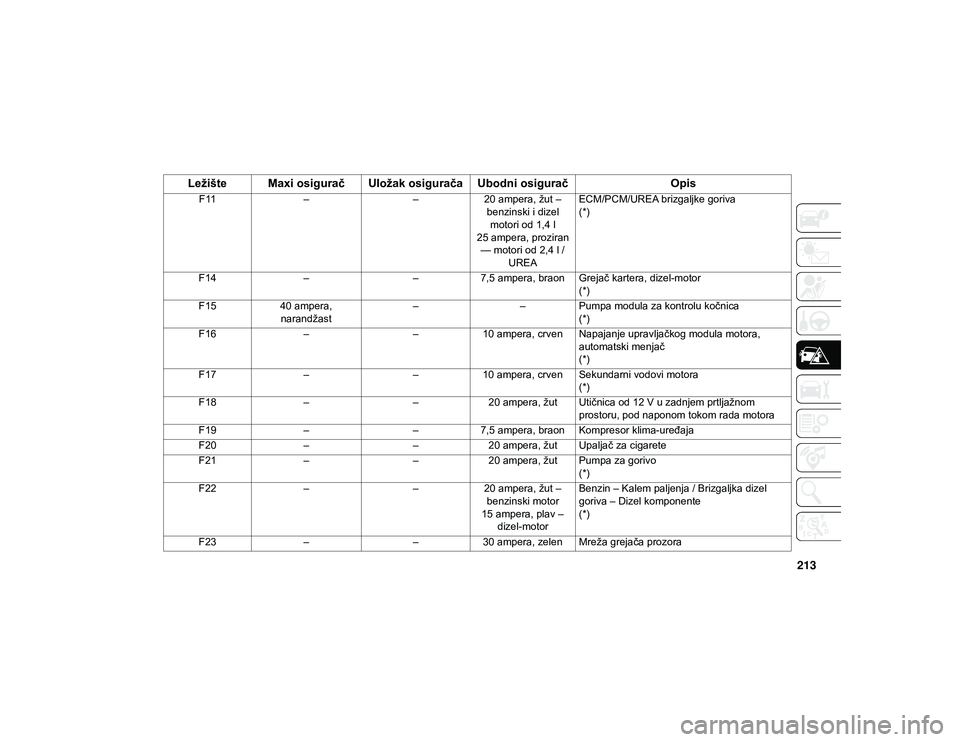

213
F11– –20 ampera, žut –
benzinski i dizel motori od 1,4 l
25 ampera, proziran — motori od 2,4 l / UREA ECM/PCM/UREA brizgaljke goriva
(*)
F14 – –7,5 ampera, braon Grejač kartera, dizel-motor
(*)
F15 40 ampera,
narandžast –
–Pumpa modula za kontrolu kočnica
(*)
F16 – –10 ampera, crven Napajanje upravljačkog modula motora,
automatski menjač
(*)
F17 – –10 ampera, crven Sekundarni vodovi motora
(*)
F18 – –20 ampera, žut Utičnica od 12 V u zadnjem prtljažnom
prostoru, pod naponom tokom rada motora
F19 – –7,5 ampera, braon Kompresor klima-uređaja
F20 – –20 ampera, žut Upaljač za cigarete
F21 – –20 ampera, žut Pumpa za gorivo
(*)
F22 – –20 ampera, žut –
benzinski motor
15 ampera, plav – dizel-motor Benzin – Kalem paljenja / Brizgaljka dizel
goriva – Dizel komponente
(*)
F23 – –30 ampera, zelen Mreža grejača prozora
Ležište Maxi osigurač UIožak osigurača Ubodni osigurač Opis
20_MP_UG_SE_EU_t.book Page 213

U SLUČAJU OPASNOSTI

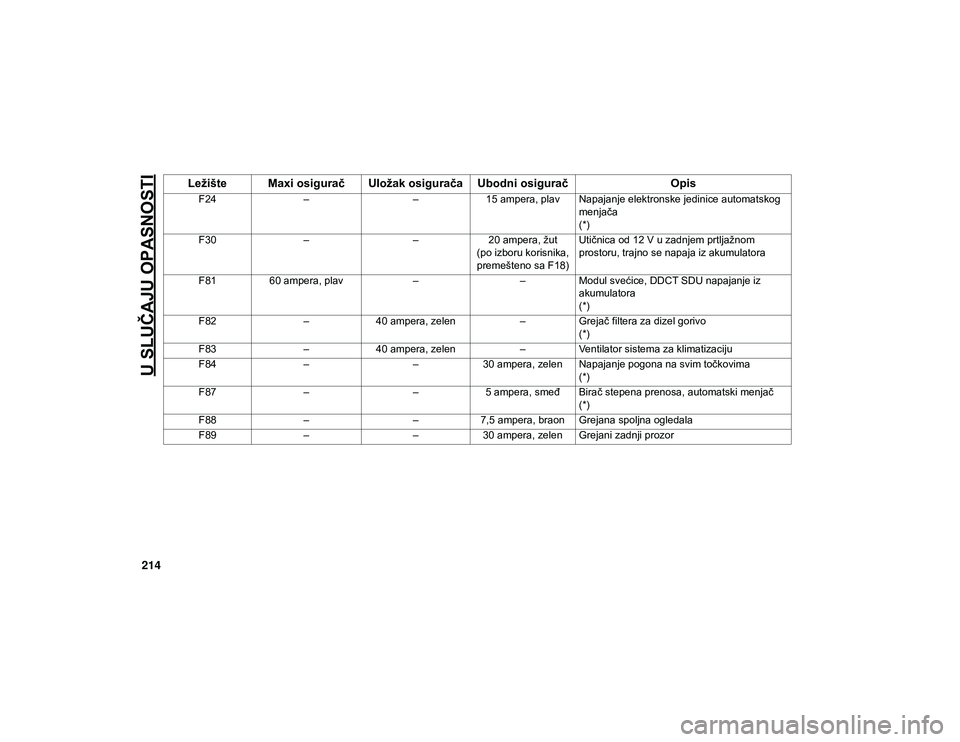

214
F24– –15 ampera, plav Napajanje elektronske jedinice automatskog
menjača
(*)
F30 – –20 ampera, žut
(po izboru korisnika,
premešteno sa F18) Utičnica od 12 V u zadnjem prtljažnom
prostoru, trajno se napaja iz akumulatora
F81 60 ampera, plav ––Modul svećice, DDCT SDU napajanje iz
akumulatora
(*)
F82 –40 ampera, zelen –Grejač filtera za dizel gorivo
(*)
F83 –40 ampera, zelen –Ventilator sistema za klimatizaciju
F84 – –30 ampera, zelen Napajanje pogona na svim točkovima
(*)
F87 – –5 ampera, smeđ Birač stepena prenosa, automatski menjač
(*)
F88 – –7,5 ampera, braon Grejana spoljna ogledala
F89 – –30 ampera, zelen Grejani zadnji prozor
Ležište Maxi osigurač UIožak osigurača Ubodni osigurač Opis
20_MP_UG_SE_EU_t.book Page 214
