2020 JEEP COMPASS Knjižica za upotrebu i održavanje (in Serbian)

215

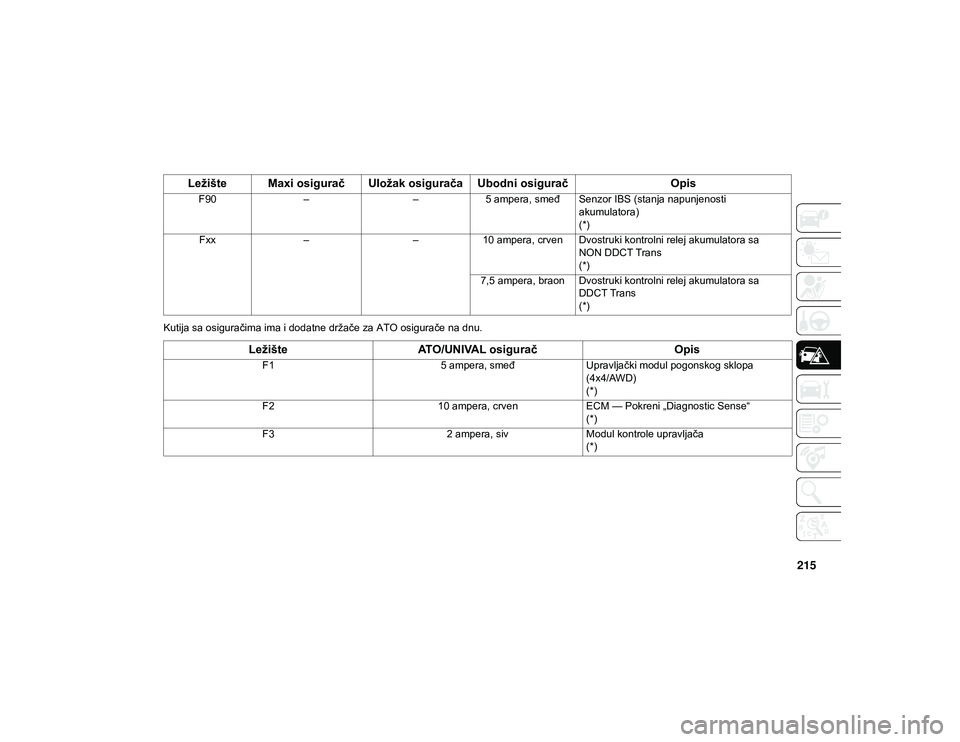

Kutija sa osiguračima ima i dodatne držače za ATO osigurače na dnu.F90
– –5 ampera, smeđ Senzor IBS (stanja napunjenosti
akumulatora)
(*)
Fxx – –10 ampera, crven Dvostruki kontrolni relej akumulatora sa
NON DDCT Trans
(*)
7,5 ampera, braon Dvostruki kontrolni relej akumulatora sa DDCT Trans
(*)
Ležište ATO/UNIVAL osigurač Opis
F15 ampera, smeđUpravljački modul pogonskog sklopa
(4x4/AWD)
(*)
F2 10 ampera, crvenECM — Pokreni „Diagnostic Sense“
(*)
F3 2 ampera, sivModul kontrole upravljača
(*)
Ležište Maxi osigurač UIožak osigurača Ubodni osigurač Opis
20_MP_UG_SE_EU_t.book Page 215

U SLUČAJU OPASNOSTI
216

Osigurači / pomoćna jedinica u odeljku motora

Pomoćna tabla sa osiguračima nalazi se ispred akumulatora sa leve strane odeljka motora.

Osigurači u unutrašnjosti

Unutrašnja tabla sa osiguračima se nalazi u kabini, ispod instrument table, sa leve strane.
NAPOMENA:
Osigurače za bezbednosne sisteme (označene simbolom *) mora da servisira ovlašćeni prodavac.
LežišteMaxi osigurač UIožak osigurača Ubodni osigurač Opis
F01––20 ampera, žut Napajanje NOX senzora
F02 ––10 ampera, crven Napajanje PM senzora
F03 ––15 ampera, plav Napajanje SCR modula
F05 –30 ampera, ružičast –Napajanje ATS releja
F06 –40 ampera, smeđ –Napajanje SCR modula
Ležište HC mikro ISO Opis
R130 AATS relej
R2 30 ASCR relej
LežišteUbodni osigurač Opis
F317,5 ampera, braon Kontroler sistema za zaštitu
F33 20 ampera, žut Motor prozora suvozača
F34 20 ampera, žut Motor prozora vozača
F36 20 ampera, žut Model za otkrivanje obijanja / sirena, radio, UCI/USB priključak,
VSU, kontrole klima-uređaja, elektronsko zaključavanje upravljača,
električno savijanje ogledala, bezbednosni mrežni prolaz / DTV
20_MP_UG_SE_EU_t.book Page 216

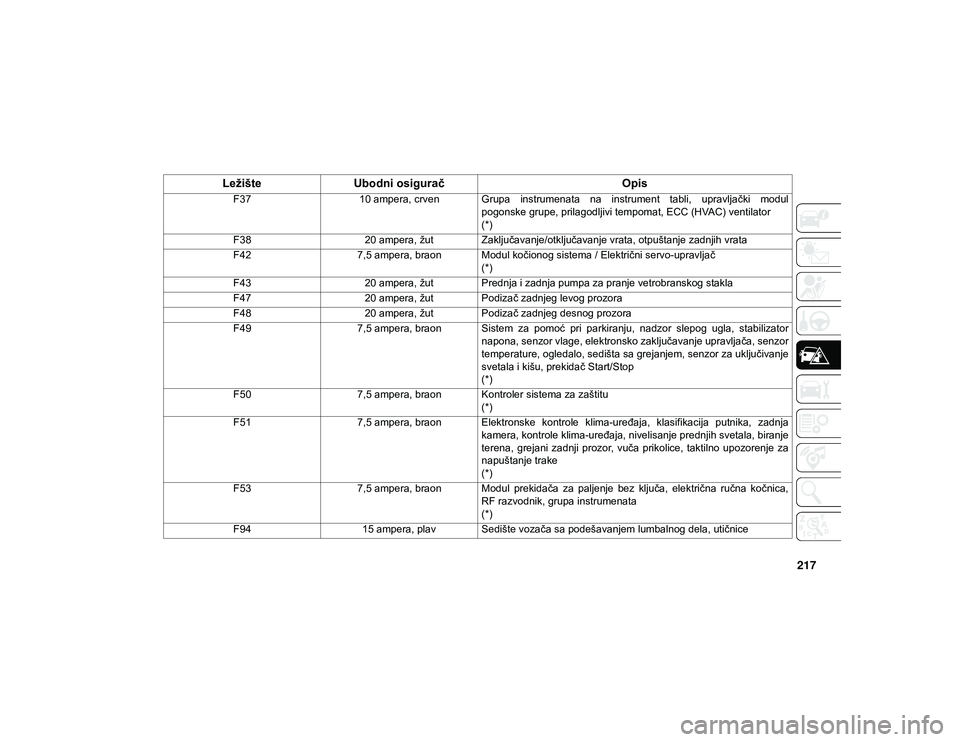

217
F3710 ampera, crven Grupa instrumenata na instrument tabli, upravljački modul
pogonske grupe, prilagodljivi tempomat, ECC (HVAC) ventilator
(*)
F38 20 ampera, žut Zaključavanje/otključavanje vrata, otpuštanje zadnjih vrata
F42 7,5 ampera, braon Modul kočionog sistema / Električni servo-upravljač
(*)
F43 20 ampera, žut Prednja i zadnja pumpa za pranje vetrobranskog stakla
F47 20 ampera, žut Podizač zadnjeg levog prozora
F48 20 ampera, žut Podizač zadnjeg desnog prozora
F49 7,5 ampera, braon Sistem za pomoć pri parkiranju, nadzor slepog ugla, stabilizator
napona, senzor vlage, elektronsko zaključavanje upravljača, senzor
temperature, ogledalo, sedišta sa grejanjem, senzor za uključivanje
svetala i kišu, prekidač Start/Stop
(*)
F50 7,5 ampera, braon Kontroler sistema za zaštitu
(*)
F51 7,5 ampera, braon Elektronske kontrole klima-uređaja, klasifikacija putnika, zadnja
kamera, kontrole klima-uređaja, nivelisanje prednjih svetala, biranje
terena, grejani zadnji prozor, vuča prikolice, taktilno upozorenje za
napuštanje trake
(*)
F53 7,5 ampera, braon Modul prekidača za paljenje bez ključa, električna ručna kočnica,
RF razvodnik, grupa instrumenata
(*)
F94 15 ampera, plav Sedište vozača sa podešavanjem lumbalnog dela, utičnice
LežišteUbodni osigurač Opis
20_MP_UG_SE_EU_t.book Page 217

U SLUČAJU OPASNOSTI
218

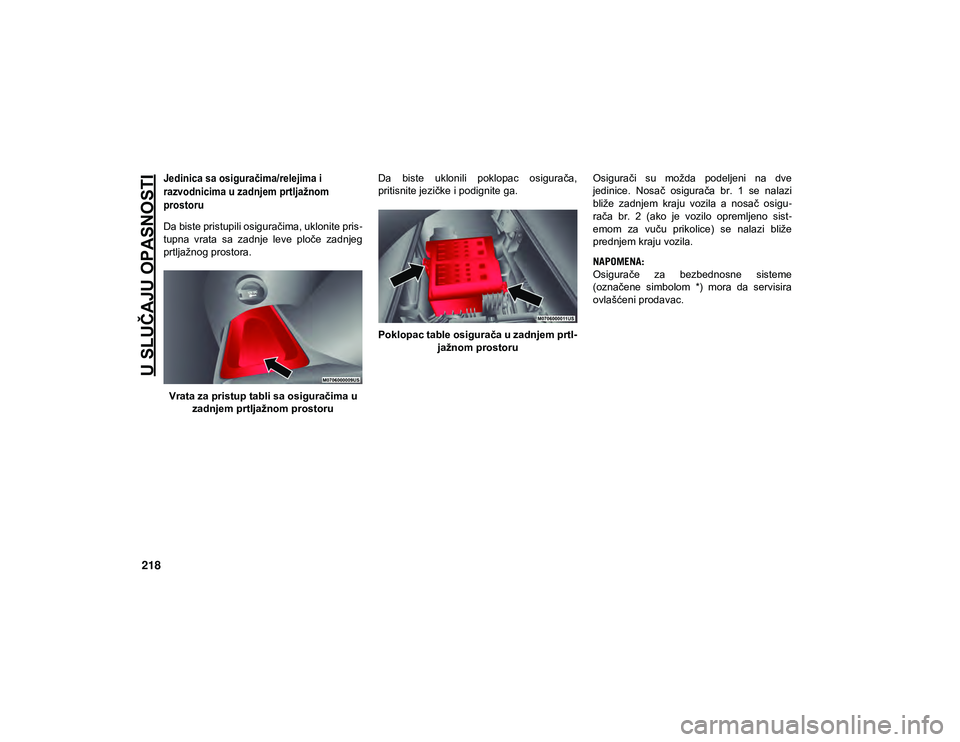

Jedinica sa osiguračima/relejima i
razvodnicima u zadnjem prtljažnom
prostoru

Da biste pristupili osiguračima, uklonite pris-
tupna vrata sa zadnje leve ploče zadnjeg
prtljažnog prostora.
Vrata za pristup tabli sa osiguračima u zadnjem prtljažnom prostoru Da biste uklonili poklopac osigurača,
pritisnite jezičke i podignite ga.
Poklopac table osigurača u zadnjem prtl
-
jažnom prostoru Osigurači su možda podeljeni na dve
jedinice. Nosač osigurača br. 1 se nalazi
bliže zadnjem kraju vozila a nosač osigu
-
rača br. 2 (ako je vozilo opremljeno sist -
emom za vuču prikolice) se nalazi bliže
prednjem kraju vozila.
NAPOMENA:
Osigurače za bezbednosne sisteme
(označene simbolom *) mora da servisira
ovlašćeni prodavac.
20_MP_UG_SE_EU_t.book Page 218

219

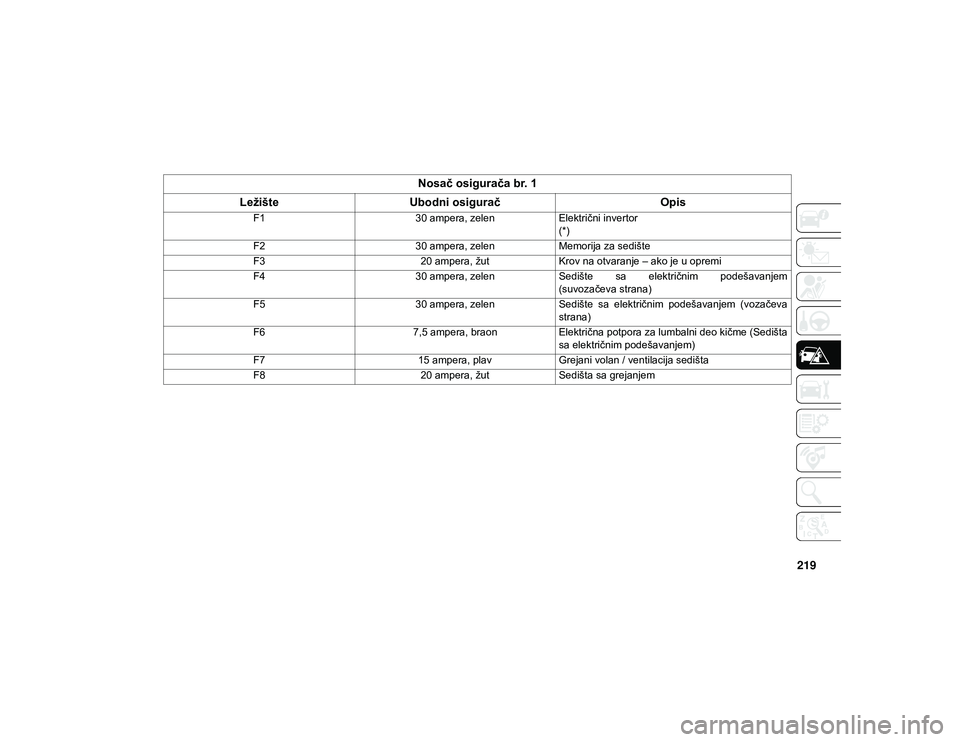

Nosač osigurača br. 1
Ležište Ubodni osigurač Opis
F130 ampera, zelenElektrični invertor
(*)
F2 30 ampera, zelenMemorija za sedište
F3 20 ampera, žutKrov na otvaranje – ako je u opremi
F4 30 ampera, zelenSedište sa električnim podešavanjem
(suvozačeva strana)
F5 30 ampera, zelenSedište sa električnim podešavanjem (vozačeva
strana)
F6 7,5 ampera, braonElektrična potpora za lumbalni deo kičme (Sedišta
sa električnim podešavanjem)
F7 15 ampera, plavGrejani volan / ventilacija sedišta
F8 20 ampera, žutSedišta sa grejanjem
20_MP_UG_SE_EU_t.book Page 219

U SLUČAJU OPASNOSTI

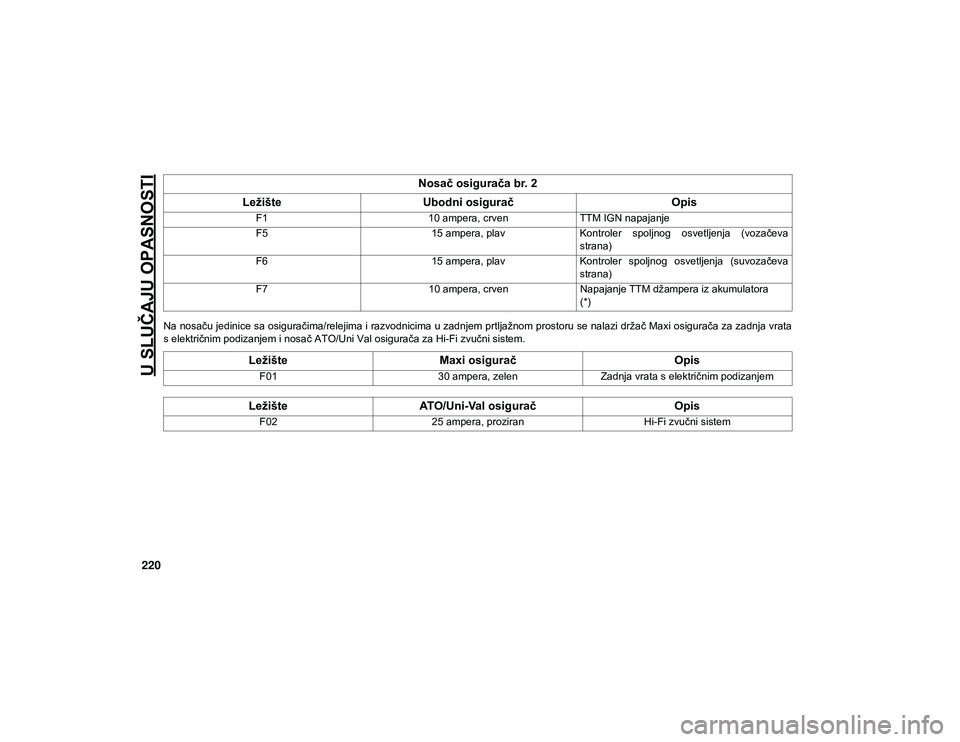

220
Na nosaču jedinice sa osiguračima/relejima i razvodnicima u zadnjem prtljažnom prostoru se nalazi držač Maxi osigurača za zadnja vrata
s električnim podizanjem i nosač ATO/Uni Val osigurača za Hi-Fi zvučni sistem.
Nosač osigurača br. 2
Ležište Ubodni osigurač Opis
F110 ampera, crvenTTM IGN napajanje
F5 15 ampera, plavKontroler spoljnog osvetljenja (vozačeva
strana)
F6 15 ampera, plavKontroler spoljnog osvetljenja (suvozačeva
strana)
F7 10 ampera, crvenNapajanje TTM džampera iz akumulatora
(*)
Ležište Maxi osigurač Opis
F0130 ampera, zelenZadnja vrata s električnim podizanjem
LežišteATO/Uni-Val osigurač Opis
F0225 ampera, proziran Hi-Fi zvučni sistem
20_MP_UG_SE_EU_t.book Page 220

221

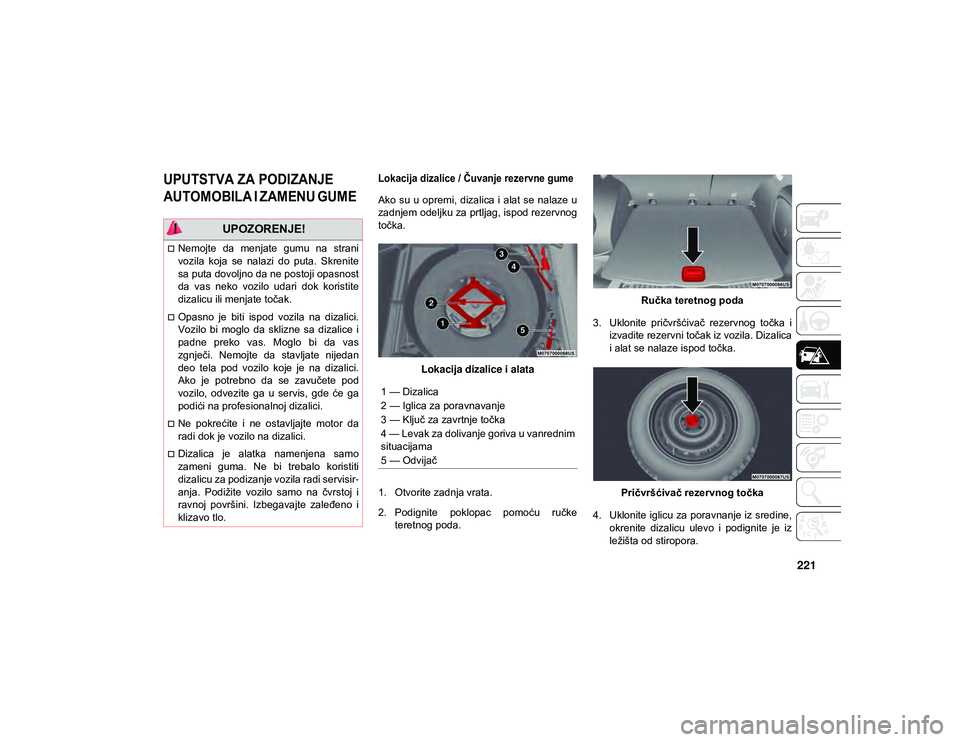

UPUTSTVA ZA PODIZANJE
AUTOMOBILA I ZAMENU GUME Lokacija dizalice / Čuvanje rezervne gume

Ako su u opremi, dizalica i alat se nalaze u
zadnjem odeljku za prtljag, ispod rezervnog
točka.Lokacija dizalice i alata
1. Otvorite zadnja vrata.
2. Podignite poklopac pomoću ručke teretnog poda. Ručka teretnog poda
3. Uklonite pričvršćivač rezervnog točka i izvadite rezervni točak iz vozila. Dizalica
i alat se nalaze ispod točka.
Pričvršćivač rezervnog točka
4. Uklonite iglicu za poravnanje iz sredine, okrenite dizalicu ulevo i podignite je iz
ležišta od stiropora.
UPOZORENJE!
Nemojte da menjate gumu na strani
vozila koja se nalazi do puta. Skrenite
sa puta dovoljno da ne postoji opasnost
da vas neko vozilo udari dok koristite
dizalicu ili menjate točak.
Opasno je biti ispod vozila na dizalici.
Vozilo bi moglo da sklizne sa dizalice i
padne preko vas. Moglo bi da vas
zgnječi. Nemojte da stavljate nijedan
deo tela pod vozilo koje je na dizalici.
Ako je potrebno da se zavučete pod
vozilo, odvezite ga u servis, gde će ga
podići na profesionalnoj dizalici.
Ne pokrećite i ne ostavljajte motor da
radi dok je vozilo na dizalici.
Dizalica je alatka namenjena samo
zameni guma. Ne bi trebalo koristiti
dizalicu za podizanje vozila radi servisir -
anja. Podižite vozilo samo na čvrstoj i
ravnoj površini. Izbegavajte zaleđeno i
klizavo tlo.
1 — Dizalica
2 — Iglica za poravnavanje
3 — Ključ za zavrtnje točka
4 — Levak za dolivanje goriva u vanrednim
situacijama
5 — Odvijač
20_MP_UG_SE_EU_t.book Page 221

U SLUČAJU OPASNOSTI
222

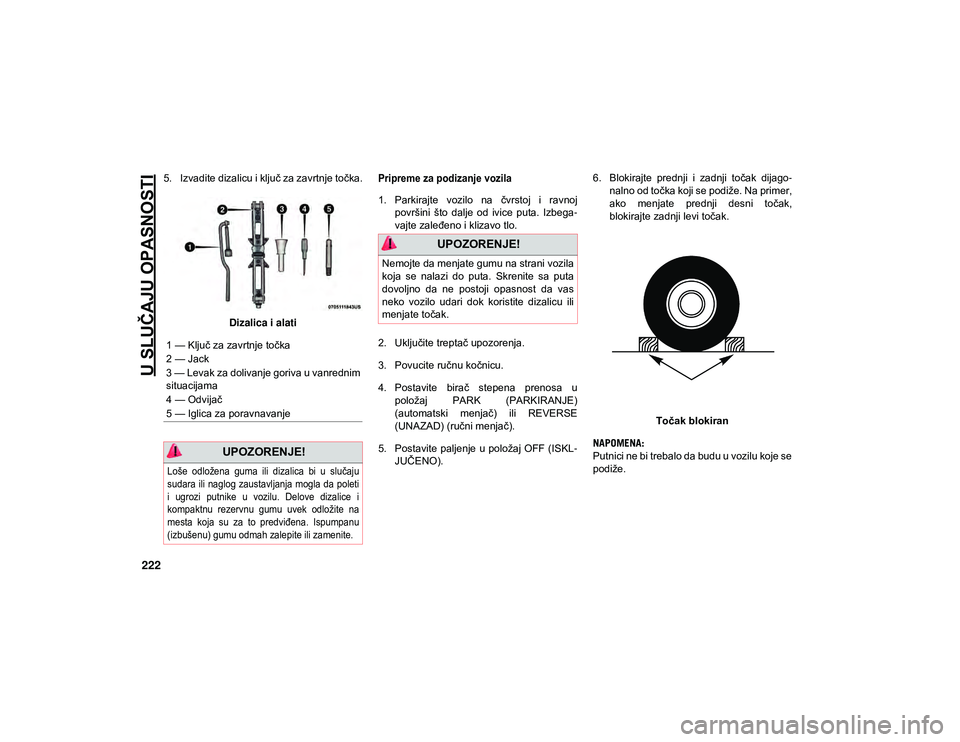

5. Izvadite dizalicu i ključ za zavrtnje točka.Dizalica i alati
Pripreme za podizanje vozila

1. Parkirajte vozilo na čvrstoj i ravnojpovršini što dalje od ivice puta. Izbega -
vajte zaleđeno i klizavo tlo.
2. Uključite treptač upozorenja.
3. Povucite ručnu kočnicu.
4. Postavite birač stepena prenosa u položaj PARK (PARKIRANJE)
(automatski menjač) ili REVERSE
(UNAZAD) (ručni menjač).
5. Postavite paljenje u položaj OFF (ISKL -
JUČENO). 6. Blokirajte prednji i zadnji točak dijago
-
nalno od točka koji se podiže. Na primer,
ako menjate prednji desni točak,
blokirajte zadnji levi točak.
Točak blokiran
NAPOMENA:
Putnici ne bi trebalo da budu u vozilu koje se
podiže.
1 — Ključ za zavrtnje točka
2 — Jack
3 — Levak za dolivanje goriva u vanrednim
situacijama
4 — Odvijač
5 — Iglica za poravnavanje
UPOZORENJE!

Loše odložena guma ili dizalica bi u slučaju
sudara ili naglog zaustavljanja mogla da poleti
i ugrozi putnike u vozilu. Delove dizalice i
kompaktnu rezervnu gumu uvek odložite na
mesta koja su za to predviđena. Ispumpanu
(izbušenu) gumu odmah zalepite ili zamenite.

UPOZORENJE!
Nemojte da menjate gumu na strani vozila
koja se nalazi do puta. Skrenite sa puta
dovoljno da ne postoji opasnost da vas
neko vozilo udari dok koristite dizalicu ili
menjate točak.
20_MP_UG_SE_EU_t.book Page 222
