2019 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

49
1
1-2. Lasten turvallisuus
Turvallisuuden vuoksi
*1: Siirrä etuistuin taakse ääriasentoon.
Jos matkustajan istuimen korkeus on
säädettävissä, säädä se ylimpään
asentoon.
*2: Säädä istuimen selkänojan kulma
pystyimpään asentoon. Kun asennat
lasten turvalaitetta kasvot ajosuun-
taan päin, mikäli turvalaitteen ja sel-
känojan väliin jää rako, säädä selkän-
ojaa, kunnes se on hyvin kosketuk-
sissa turvalaitteen kanssa.
*3: Jos lasten turvalaite joutuu koske-
tuksiin pääntuen kanssa ja pääntuki
on poistettavissa , poista se.
Muussa tapauksessa aseta pään-
tuki ylimpään asentoon.
*4: Autot ilman turvatyynyn ON-OFF-kat- kaisinta: Käytä ainoastaan kasvot
ajosuuntaan kiinnitettävää lasten tur-
valaitetta.
Autot turvatyynyn ON-OFF-katkaisi-
mella: Käytä kasvot ajosuuntaan päin
asennettavaa lasten turvalaitetta vain
silloin, kun turvatyynyn ON-OFF-kat-
kaisin on ON-asennossa.
Sisältää ylähihnan kiinnityspis-
teen.
Autot ilman turvatyynyn ON-
OFF-katkaisinta: Älä koskaan
kiinnitä etuistuimelle lasten tur-
valaitetta selkä ajosuuntaan
päin.
Autot turvatyynyn
ON-OFF-kat-
kaisimella: Älä koskaan kiinnitä
etuistuimelle lasten turvalai-
tetta selkä ajosuuntaan päin
turvatyynyn ON-OFF-katkaisi-
men ollessa ON-asennossa.
OM42C86FI.book Page 49 Friday, January 17, 2020 12:03 PM

501-2. Lasten turvallisuus

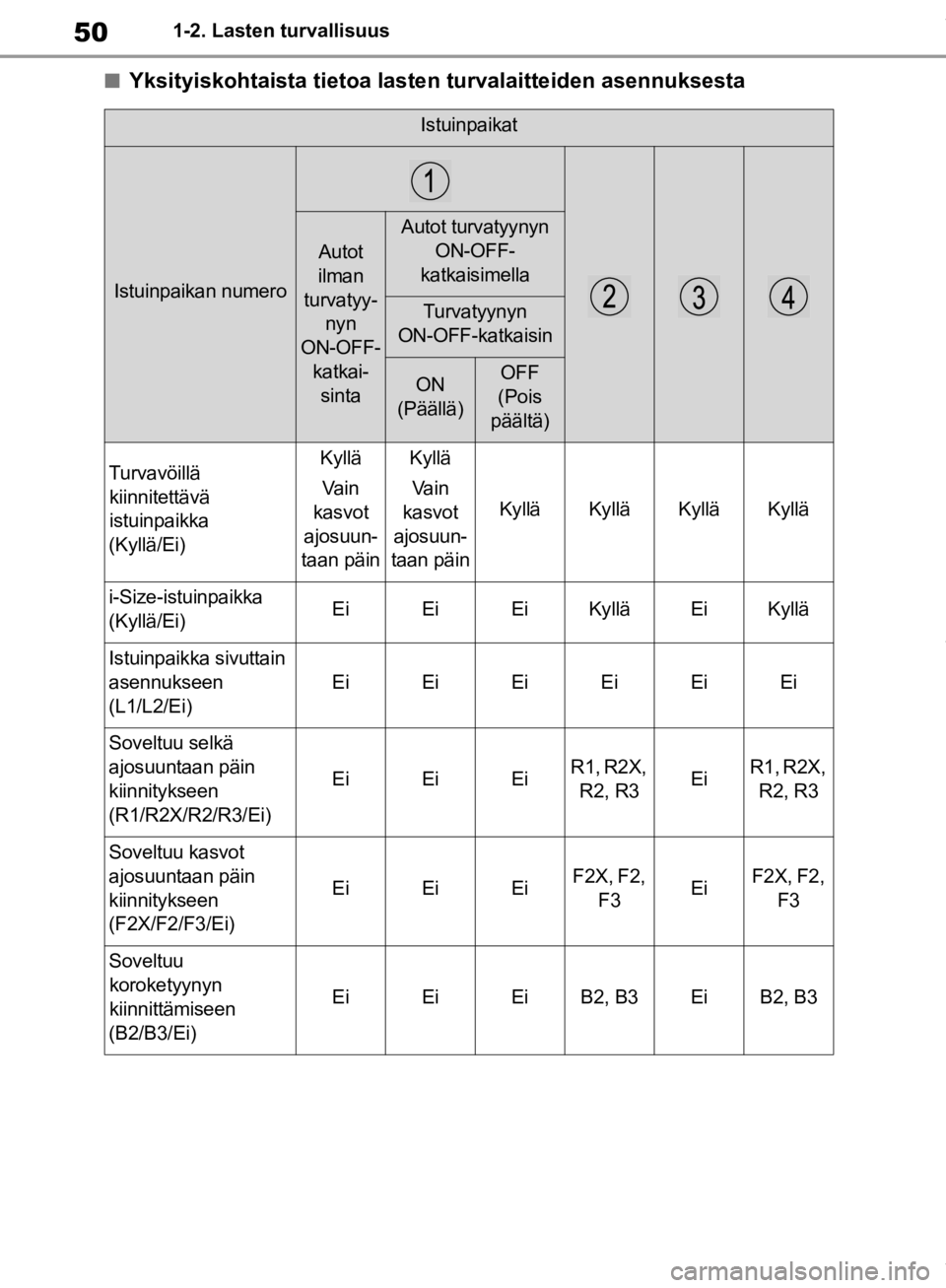

nYksityiskohtaista tietoa lasten turvalaitteiden asennuksesta
Istuinpaikat
Istuinpaikan numero
Autot
ilman
turvatyy- nyn
ON-OFF-
katkai-sinta
Autot turvatyynyn
ON-OFF-
katkaisimella
Turvatyynyn
ON-OFF-katkaisin
ON
(Päällä)OFF
(Pois
päältä)
Turvavöillä kiinnitettävä
istuinpaikka
(Kyllä/Ei)Kyllä
Va i n
kasvot
ajosuun-
taan päinKyllä
Va i n
kasvot
ajosuun-
taan päin
KylläKylläKylläKyllä
i-Size-istuinpaikka
(Kyllä/Ei)EiEiEiKylläEiKyllä
Istuinpaikka sivuttain
asennukseen
(L1/L2/Ei)
EiEiEiEiEiEi
Soveltuu selkä
ajosuuntaan päin
kiinnitykseen
(R1/R2X/R2/R3/Ei)
EiEiEiR1, R2X, R2, R3EiR1, R2X, R2, R3
Soveltuu kasvot
ajosuuntaan päin
kiinnitykseen
(F2X/F2/F3/Ei)
EiEiEiF2X, F2,
F3EiF2X, F2, F3
Soveltuu koroketyynyn
kiinnittämiseen
(B2/B3/Ei)
EiEiEiB2, B3EiB2, B3
OM42C86FI.book Page 50 Friday, January 17, 2020 12:03 PM

51
1
1-2. Lasten turvallisuus
Turvallisuuden vuoksi
Lasten ISOFIX-turvalaitejärjestelmät on jaettu luokkiin "kiinnitysmenetel-
män" perusteella. Lasten turvalaitteita
voidaan käyttää istuinpaikoilla, jotka
yllä olevassa taulukossa mainitaan "kiinnitysmenetelmän" merkinnällä.
Vahvista seuraavasta taulukosta "kiinnitysmenetelmä".
Jos lasten turvalaitteessasi ei ole "kiin nitysmenetelmä"-merkintää (tai jos et
löydä tietoa alla olevasta taulukosta), katso lasten turvalaitteen "ajoneuvo-
luettelo" saadaksesi tietoa soveltuvuudesta tai selvitä asiaa lasten turvalait-
teen myyjältä.

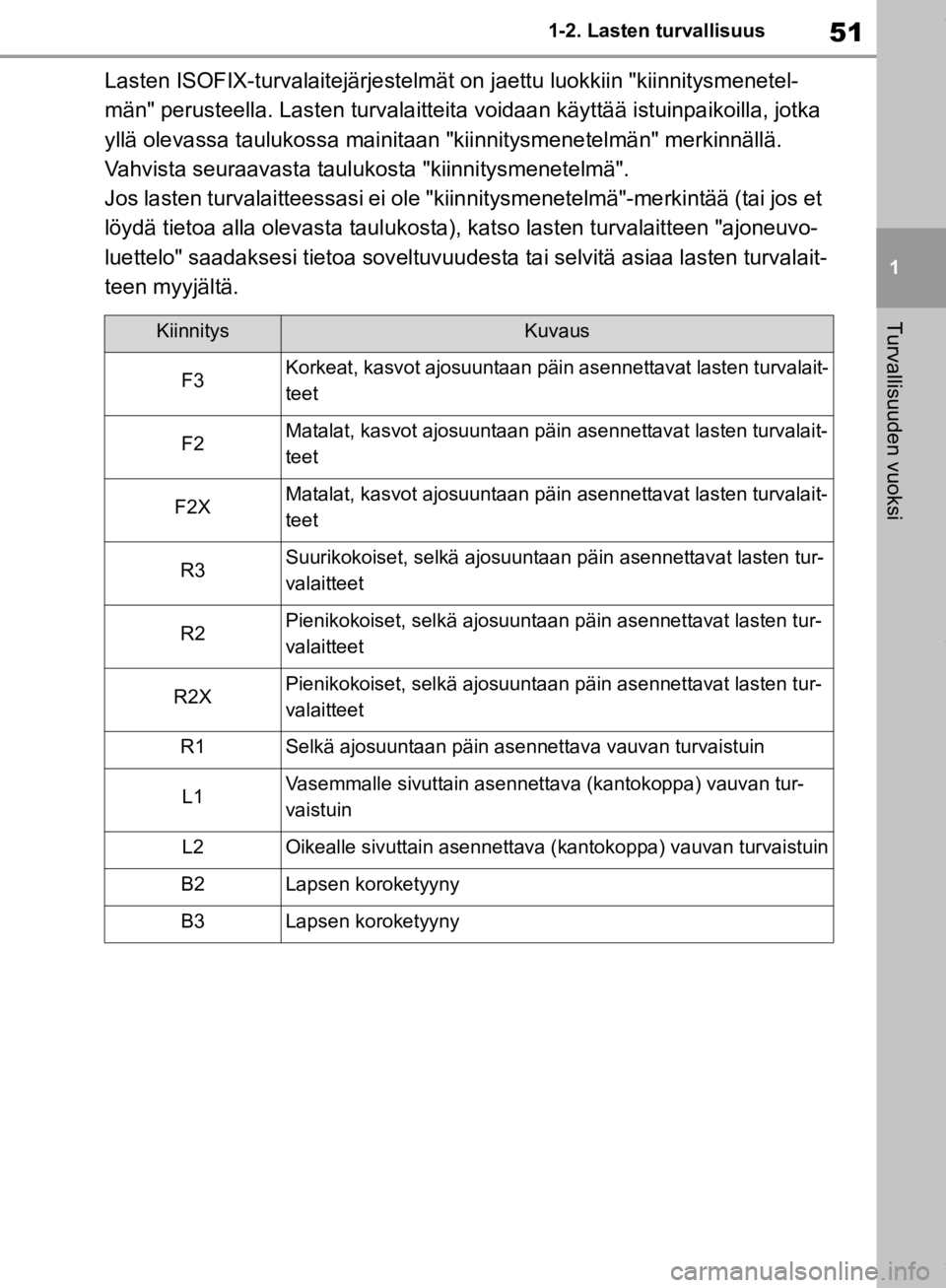

KiinnitysKuvaus
F3Korkeat, kasvot ajosuuntaan päin asennettavat lasten turvalait-
teet
F2Matalat, kasvot ajosuuntaan päin asennettavat lasten turvalait-
teet
F2XMatalat, kasvot ajosuuntaan päin asennettavat lasten turvalait-
teet
R3Suurikokoiset, selkä ajosuuntaan päin asennettavat lasten tur-
valaitteet
R2Pienikokoiset, selkä ajosuuntaan päin asennettavat lasten tur-
valaitteet
R2XPienikokoiset, selkä ajosuuntaan päin asennettavat lasten tur-
valaitteet
R1Selkä ajosuuntaan päin asennettava vauvan turvaistuin
L1Vasemmalle sivuttain asennettava (kantokoppa) vauvan tur-
vaistuin
L2Oikealle sivuttain asennettava (kantokoppa) vauvan turvaistuin
B2Lapsen koroketyyny
B3Lapsen koroketyyny
OM42C86FI.book Page 51 Friday, January 17, 2020 12:03 PM

521-2. Lasten turvallisuus

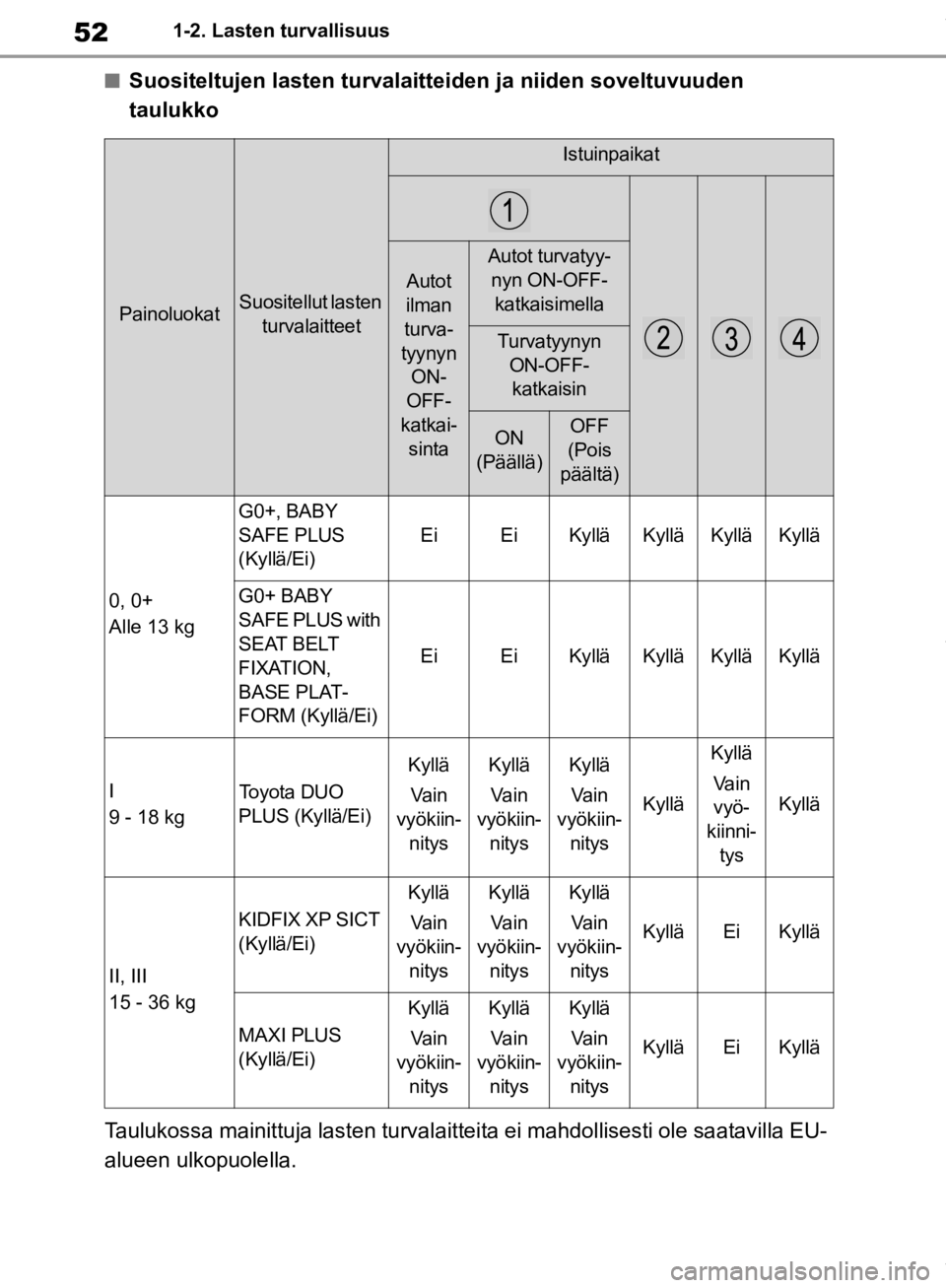

nSuositeltujen lasten turvalaitteiden ja niiden soveltuvuuden
taulukko
Taulukossa mainittuja last en turvalaitteita ei mahdollisesti ole saatavilla EU-
alueen ulkopuolella.
PainoluokatSuositellut lasten turvalaitteet
Istuinpaikat
Autot
ilman
turva-
tyynyn ON-
OFF-
katkai- sinta
Autot turvatyy-
nyn ON-OFF- katkaisimella
Turvatyynyn
ON-OFF-katkaisin
ON
(Päällä)OFF
(Pois
päältä)
0, 0+
Alle 13 kg
G0+, BABY
SAFE PLUS
(Kyllä/Ei)
EiEiKylläKylläKylläKyllä
G0+ BABY
SAFE PLUS with
SEAT BELT
FIXATION,
BASE PLAT-
FORM (Kyllä/Ei)
EiEiKylläKylläKylläKyllä
I
9 - 18 kgToyota DUO
PLUS (Kyllä/Ei)
Kyllä
Va i n
vyökiin- nitysKyllä
Va i n
vyökiin- nitysKyllä
Va i n
vyökiin- nitys
Kyllä
Kyllä
Va i n vyö-
kiinni-
tys
Kyllä
II, III
15 - 36 kg
KIDFIX XP SICT
(Kyllä/Ei)
Kyllä
Va i n
vyökiin- nitysKyllä
Va i n
vyökiin- nitysKyllä
Va i n
vyökiin- nitys
KylläEiKyllä
MAXI PLUS
(Kyllä/Ei)
Kyllä
Va i n
vyökiin-
nitysKyllä
Va i n
vyökiin-
nitysKyllä
Va i n
vyökiin-
nitys
KylläEiKyllä
OM42C86FI.book Page 52 Friday, January 17, 2020 12:03 PM

53
1
1-2. Lasten turvallisuus
Turvallisuuden vuoksi
Käytettäessä tietyn tyyppisiä lasten
turvalaitteita takaistuimella turva-
vyön oikeanlainen käyttö turvaistui-
men viereisillä paik
oilla saattaa olla
mahdotonta ilman, että se häiritsee
turvavyön käyttöä tai vaikuttaa sen
tehokkuuteen. Varm istu, että turva-
vyösi asettuu tyköistuvasti olka-
pään yli ja alas lantiolle. Jos se ei
asetu tai jos se on kosketuksissa
lasten turvalaitteen kanssa, siirry
toiselle istuinpaikalle. Näiden ohjei-
den noudattamatta jättäminen voi
johtaa kuolemaan tai vakavaan
loukkaantumiseen.
 Kun asennat lasten turvalaitteen
takaistuimille, säädä etumatkus-
tajan istuin siten, ettei se ole kos-
ketuksissa lapsen tai lasten tur-
valaitteen kanssa.
 Jos lasten turvalaite koskettaa
selkänojaa asentaessasi sitä
tukialustan kanssa ja kiinnittäes-
säsi sitä tukialustaan, säädä sel-
känojaa taaksepäin, kunnes tur-
valaite ei enää kosketa selkän-
ojaa.
 Jos turvavyön yläkiinnikepiste on
lapsen turvavyön ohjaimen etu-
puolella, siirrä istuintyynyä
eteenpäin. 
Jos asentaessasi lasten koroke-
tyynyä lapsi on turvalaitteessa
hyvin pystysuorassa asennossa,
säädä selkänoja mukavampaan
asentoon. Ja jos turvavyön ylä-
kiinnikepiste on lapsen turvavyön
ohjaimen etupuolella, siirrä
istuintyynyä eteenpäin.
OM42C86FI.book Page 53 Friday, January 17, 2020 12:03 PM

541-2. Lasten turvallisuus
Varmista lasten turvalaitteen mukana toimitettavasta ohjekirjasta, miten tur-
valaite asennetaan.

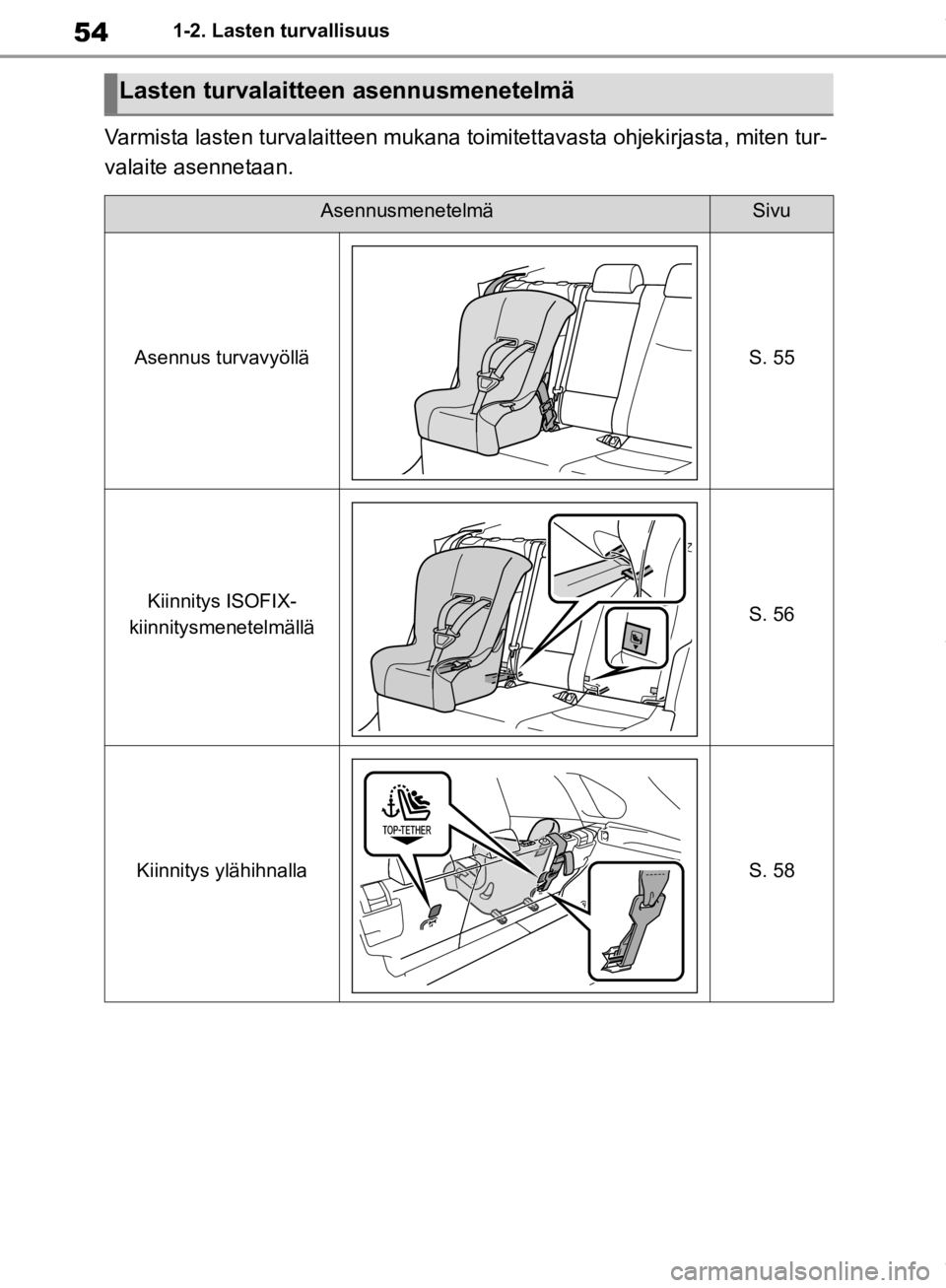

Lasten turvalaitteen asennusmenetelmä
AsennusmenetelmäSivu
Asennus turvavyölläS. 55
Kiinnitys ISOFIX-
kiinnitysmenetelmälläS. 56
Kiinnitys ylähihnallaS. 58
OM42C86FI.book Page 54 Friday, January 17, 2020 12:03 PM

55
1
1-2. Lasten turvallisuus
Turvallisuuden vuoksi
nLasten turvalaitteen kiinnittä-
minen turvavyöllä
Asenna lasten turvalaite noudatta-
malla turvalaitteen mukana toimite-
tussa asennusohjeessa neuvottua
kiinnitysmenetelmää.
Jos käsillä oleva lasten turvalaite ei
kuulu yleismalliseen luokkaan (tai
tarvittava tieto ei löydy taulukosta),
katso lasten turvalaitteen valmista-
jan toimittama "ajoneuvoluettelo",
jossa esitetään useita mahdollisia
lasten turvalaitteiden asennuspaik-
koja, tai tarkasta soveltuvuus kysy-
mällä asiaa lasten turvalaitteen
myyjältä. ( S. 47, 48)
1 Jos lasten turvalaitteen asenta-
mista etuistuimelle ei voida vält-
tää, katso ohjeita S. 44 turvalait-
teen etuistuimelle kiinnittämi-
sestä.
2 Säädä istuimen selkänojan
kulma pystyimpään asentoon.
Kun asennat lasten turvalaitetta
kasvot ajosuuntaan päin, mikäli
turvalaitteen ja selkänojan väliin
jää rako, säädä selkänojaa, kun-
nes se on hyvin kosketuksissa
turvalaitteen kanssa.
3 Jos lasten turvalaite joutuu kos-
ketuksiin pääntuen kanssa ja
pääntuki on poistettavissa,
poista se. Muussa tapauksessa
aseta pääntuki ylimpään asen-
toon. ( S. 156) 4
Aseta turvavyö kulkemaan tur-
vaistuimen läpi ja kiinnitä solki
lukkoon. Varmista, ettei turvavyö
ole kiertyneenä. Kiinnitä turva-
vyö huolellisesti lasten turvalait-
teeseen lasten turvalaitteen
mukana toimitettujen ohjeiden
mukaisesti.
5 Jos lasten turvalaite ei ole
varustettu turvavyön lukitusme-
kanismilla, varmista turvalait-
teen kiinnitys lukitussoljella.
6 Kiinnitettyäsi lasten turvalaitteen
heiluta sitä eteen- ja taaksepäin
varmistuaksesi sen kunnolli-
sesta kiinnittymisestä. ( S. 56)
nTurvavyöllä kiinnitetyn lasten
turvalaitteen irrottaminen
Paina lukituslaitteen vapautuspaini-
ketta ja anna vyön kelautua täysin
sisään.
Turvavyöllä kiinnitetty
lasten turvalaite
OM42C86FI.book Page 55 Friday, January 17, 2020 12:03 PM

561-2. Lasten turvallisuus
Kun vapautat lukituslaitteen, lasten tur-
valaite saattaa ponnahtaa ylös istuin-
tyynyn jousituksen voimasta. Vapauta
lukituslaite samalla painaen lasten tur-
valaitetta alaspäin.
Koska turvavyö kelautuu automaatti-
sesti sisään, palauta se hitaasti säily-
tysasentoonsa.
nKun asennat lasten turvalaitetta
Saatat tarvita lukitussoljen lasten turva-
laitteen kiinnittämiseen. Noudata kaikkia
valmistajan antamia asennusohjeita.
Jos turvalaitteen mukana ei toimiteta
lukitussolkea, voit hankkia sen valtuute-
tulta Toyota-jälleenmyyjältä tai -korjaa-
molta tai muulta ammattitaitoiselta ja
hyvin varustetulta ko rjaamolta: Lukitus-
soljen tuotenumero on
(73119-22010)
nISOFIX-kiinnitys
(lasten ISOFIX-turvalaite)
Takaistuimen reunimmaisilla istuin-
paikoilla on alakiinnity spisteet. (Istui-
miin on kiinnitetty kangaslaput, jotka
osoittavat kiinni tyslenkkien paikat.)
nTurvalaitteen asennus
ISOFIX-kiinnityspisteisiin
(lasten ISOFIX-turvalaite)
Asenna lasten turvalaite noudatta-
malla turvalaitteen mukana toimite-
tussa asennusohjeessa neuvottua
kiinnitysmenetelmää.
VAROITUS
nKun asennat lasten turvalaitetta
Ota seuraavat varotoimenpiteet huo-
mioon.
Näiden ohjeiden noudattamatta jättä-
minen voi johtaa kuolemaan tai vaka-
vaan loukkaantumiseen.
lÄlä anna lasten leikkiä turvavyöllä.
Jos turvavyö kietoutuu lapsen kau-
lan ympärille saattaa se johtaa lap-
sen kuristumiseen tai muihin vaka-
viin mahdollisesti kuolemaan johta-
viin henkilövahinkoihin. Tällaisessa
tilanteessa jos lukituslaitettakaan ei
saada vapautettua, leikkaa turvavyö
poikki saksilla.
lVarmista, että turvavyö ja solki ovat
kunnolla lukittuneet ja että turvavyö
ei ole kiertynyt.
lHeiluta lasten turvalaitetta vasem-
malle ja oikealle sekä eteen- ja taak-
sepäin varmistuaksesi sen kunnolli-
sesta kiinnittymisestä.
lÄlä säädä istuimen asentoa lasten
turvalaitteen kiinnittämisen jälkeen.
lKun kiinnität lapsen koroketyynyn
kanssa turvavyöllä, varmista, että
olkavyö kulkee lapsen hartian keski-
osan yli. Vyö ei saa kulkea läheltä
kaulaa, eikä se saa pudota olkapään
yli.
lAsenna lasten turvalaite aina sen
valmistajan ohjeiden mukaisesti.
Lasten turvalaitteen
kiinnittäminen
ISOFIX-kiinnityksellä
OM42C86FI.book Page 56 Friday, January 17, 2020 12:03 PM
