2019 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

81
1
1-5. Varkaudenestojärjestelmä
Turvallisuuden vuoksi
*: Joissakin malleissa
nSeikat jotka tulee tarkastaa
ennen auton lukitsemista
Estääksesi hälytyksen tahattoman
toiminnan ja auton varastamisen,
varmista, että:
 Autossa ei ole ketään.
 Sivuikkunat ja panoraamakatto-
luukku (joissakin malleissa) on
suljettu ennen kuin kytket hälytys-
järjestelmän.
 Arvoesineitä tai muita tavaroita ei
jää autoon.
nVirittäminen
Sulje kaikki ovet sekä konepelti ja
lukitse kaikki ovet avaimettoman
avaus- ja lukitustoiminnon (joissakin
malleissa) avulla tai lukituksen
kauko-ohjaimella. Järjestelmä kyt-
keytyy automaattisesti 30 sekunnin
kuluttua.
Merkkivalon palaminen vaihtuu vilkkumi-
seksi, kun järjestelmä kytkeytyy päälle.
nPoiskytkeminen ja hälytyksen
katkaiseminen
Hälytin voidaan kytkeä pois päältä
tai hälytys katkaista jollakin seuraa-
vista tavoista:
 Avaa ovien lukitus avaimettoman
avaus- ja lukitustoiminnon (joissa-
kin malleissa) avulla tai lukituksen
kauko-ohjaimella.
 Käynnistä hybridijärjestelmä.
(Hälytys kytkeyty y pois päältä tai
hälytys katkeaa muutaman
sekunnin kuluttua.)
nJärjestelmän huolto
Hälytysjärjestelmä on huoltovapaa.
nHälytyksen laukeaminen
Hälytys saattaa lauet a seuraavissa tilan-
teissa:
(Hälytyksen katkaiseminen kytkee häly-
tysjärjestelmän pois toiminnasta.)
Hälytys*
Hälytin käyttää valoa ja ääntä
antaessaan hälytyksen, kun
sisääntunkeutuminen havaitaan.
Hälytys laukeaa seuraavissa
tilanteissa, kun hälytysjärjes-
telmä on kytkettynä:
 Lukittu ovi avataan tai oven luki-
tus avataan muulla tavalla kuin
avaimettomalla avaus- ja lukitus-
toiminnolla (joissakin malleissa)
tai lukituksen k auko-ohjaimella.
(Ovet menevät uudelleen luk-
koon automaattisesti.)
 Konepelti avataan.
 Liiketunnistin havaitsee liikettä
auton sisällä. (Esimerkiksi: joku
rikkoo ikkunan ja tunkeutuu
autoon.)
 Kallistustunnistin havaitsee muu-
toksen auton kallistuskulmassa.
Hälytysjärjestelmän
virittäminen / poiskytkentä /
hälytyksen katkaiseminen
OM42C86FI.book Page 81 Friday, January 17, 2020 12:03 PM

821-5. Varkaudenestojärjestelmä
lOvien lukitus avataan mekaanisella
avaimella.
lAuton sisällä oleva henkilö avaa oven
tai konepellin tai avaa auton lukituksen
sisäpuolisella lukituspainikkeella.
l12 V -akku ladataan tai vaihdetaan toi-
seen auton ovien ollessa lukittuina.
( S. 455)
nHälytysjärjestelmän lukitustoiminto
Seuraavissa tapauksissa, tilanteesta riip-
puen, ovi saattaa automaattisesti lukittua,
millä estetään luvaton pääsy autoon:
lJos autoon jäänyt henkilö avaa oven
lukituksen hälyttimen ollessa aktivoi-
tuna.
lHälyttimen ollessa aktivoituneena
autoon jäänyt henkilö avaa oven luki-
tuksen.
lJos lataat tai vaihdat 12 V -akun.
nMuutettavat asetukset
(joissakin malleissa)
Hälytin voidaan kytkeä pois toiminnasta,
kun lukituksen avaamiseen käytetään
mekaanista avainta.
(Muutettavat asetukset:  S. 478)
nLiiketunnistimen ja kallistus-
tunnistimen toiminta
 Liiketunnistin havaitsee autoon
tunkeutuneen henkilön tai liikkeen
auton sisätiloissa.
 Kallistustunnistin havaitsee muu-
toksen auton kallistuskulmassa,
esimerkiksi jos autoa yritetään
hinata pois.
Järjestelmä on suunniteltu estämään
auton varastaminen, mutta se ei
takaa täydellistä turvallisuutta kaikkia
tunkeutumisyrityksiä vastaan.
nLiiketunnistimen ja kallistus-
tunnistimen kytkeytyminen
Liiketunnistin ja kallistustunnistin kyt-
keytyvät automaattisesti päälle, kun
hälytin kytketään päälle. ( S. 81)
HUOMAA
nJärjestelmän oikeanlaisen toi-
minnan varmistaminen
Älä tee muutoksia järjestelmään tai
poista sitä käytöstä. Jos järjestelmään
tehdään muutoksia tai se poistetaan
käytöstä, järjestelm än toimivuutta ei
voida taata.
Liiketunnistin ja
kallistustunnistin
OM42C86FI.book Page 82 Friday, January 17, 2020 12:03 PM

83
1
1-5. Varkaudenestojärjestelmä
Turvallisuuden vuoksi
nLiiketunnistimen ja kallistus-
tunnistimen poiskytkentä
Jos jätät autoon lemmikkejä tai liik-
kuvia esineitä, varmistu, että kytket
liiketunnistimen ja kallistustunnisti-
men pois päältä ennen kuin kytket
hälyttimen, koska ne reagoivat liik-
keeseen auton sisällä.
1 Valitse käynnistyspainikkeesta
OFF-toimintatila.
2 Paina liiketunnistimen ja kallis-
tustunnistimen poiskytkennän
katkaisinta.
Jos liiketunnistimen ja kallistustunnisti-
men poiskytkennän katkaisinta paine-
taan toistamiseen, järjestelmät palautu-
vat taas toimintaan.
Aina, kun liiketunnistin ja kallistustunnis-
tin kytketään pois päältä / päälle, moni-
toiminäyttöön ilmestyy viesti.
nLiiketunnistimen ja kallistustunnisti-
men poiskytkentä ja automaattinen
uudelleenaktivoituminen
lHälytysjärjestelmä kytkeytyy päälle,
vaikka liiketunnistin ja kallistustunnis-
tin ovat poiskytkettyinä.
lKun liiketunnistin ja kallistustunnistin
on kytketty pois toiminnasta, ne palau-
tuvat käyttövalmiuteen painamalla
käynnistyspainiketta tai avaamalla
ovien lukitus käyttäen avaimetonta
avaus- ja lukitustoimintoa (joissakin
malleissa) tai lukituksen kauko-
ohjainta.
lLiiketunnistin ja kallistustunnistin
palautuvat automaattisesti käyttöval-
miuteen, kun hälytysjärjestelmä taas
viritetään.
nHuomioitavaa liiketunnistimen käy-
töstä
Tunnistin saattaa laukaista hälytyksen
seuraavissa tilanteissa:
lAutoon jää ihmisiä tai lemmikkieläimiä.
lJokin sivuikkunoista tai panoraamakat-
toluukku (joissakin malleissa) on auki.
Tässä tapauksessa tunnistin saattaa tun-
nistaa seuraavat asiat:
• Tuulen tai esineiden, kuten lehtien ja hyönteisten liikkeen auton sisällä
• Ultraääniaallot, joita lähettävät esimer-
kiksi muiden autojen liiketunnistimet
• Ihmisten liikkeen auton ulkopuolella
lAutossa on esineitä tai varusteita jotka
pääsevät liikkumaan, kuten esim. vaat-
teita riippumassa vaatekoukussa.
OM42C86FI.book Page 83 Friday, January 17, 2020 12:03 PM

841-5. Varkaudenestojärjestelmä
lAuto pysäköidään paikkaan, jossa
esiintyy voimakkaita värähtelyjä tai
kovaa melua, esim. pysäköintihalliin.
lJäätä tai lunta poistetaan auton päältä,
jolloin autoon kohdistuu iskuja ja
värähtelyä.
lAuto on automaatti- tai korkeapainepe-
sussa.
lAutoon kohdistuu iskuja, esim. rakeita,
salamaniskuja, tai muita toistuvia
iskuja tai värähtelyjä.
nHuomioitavaa kallistustunnistimen
käytöstä
Tunnistin saattaa laukaista hälytyksen
seuraavissa tilanteissa:
lAutoa kuljetetaan lautalla, perävau-
nulla, junassa jne.
lAuto on pysäköitynä parkkihallissa.
lAuto on automaattipesussa, joka siir-
tää autoa.
lJokin auton renkaista menettää ilman-
painetta.
lAuto nostetaan nosturilla.
lMaa järisee tai tie sortuu.
HUOMAA
nVarmistaaksesi liiketunnistimen
moitteettoma n toiminnan
lVarmistaaksesi tunnistimien
oikeanlaisen toiminnan älä kosketa
tai peitä niitä.
lÄlä suihkuta ilmanr aikastimella tai
muilla tuotteilla suoraan tunnisti-
men reikiin.
lMuiden kuin alkuperäisten Toyota-
varusteiden asentaminen tai kuljet-
tajan ja etumatkustajan istuimen
väliin jätetyt esi neet saattavat alen-
taa tunnistuksen tehokkuutta.
lLiiketunnistin sa attaa kytkeytyä
pois päältä, kun elektroninen avain
on lähellä autoa.
OM42C86FI.book Page 84 Friday, January 17, 2020 12:03 PM

2
85
2
Auton tilan tiedot ja merkkivalot
Auton tilan tiedotja merkkivalot
2-1. Mittaristo
Varoitus- ja merkkivalot....... 86
Mittaristo (4,2 tuuman näytöllä) ........ 92
Mittaristo (7 tuuman näytöllä) ........... 97
Monitoiminäyttö ................ 103
Energiamonitori/ kulutusnäyttö .................. 114
OM42C86FI.book Page 85 Friday, January 17, 2020 12:03 PM

862-1. Mittaristo
2-1.Mittaristo
Seuraavat kuvat näyttävät kaikki varoitus- ja merkkivalot valaistuina.
n4,2 tuuman näytöllä
Mittareissa käytetyt yksiköt ja jotkin merkkivalot voivat vaihdella kohdemaan
mukaan.
n7 tuuman näytöllä
Nopeusmittarin näytön voi valita näyttämä än joko analogista tai digitaalista
tietoa. (S. 109)
Varoitus- ja merkkivalot
Mittaristossa ja keskipaneelissa sekä ulkopuolisissa taustapeileissä
olevat varoitus- ja merkkivalot kert ovat kuljettajalle auton eri järjes-
telmien tilasta.
Mittaristo
OM42C86FI.book Page 86 Friday, January 17, 2020 12:03 PM

87
2
2-1. Mittaristo
Auton tilan tiedot ja merkkivalot

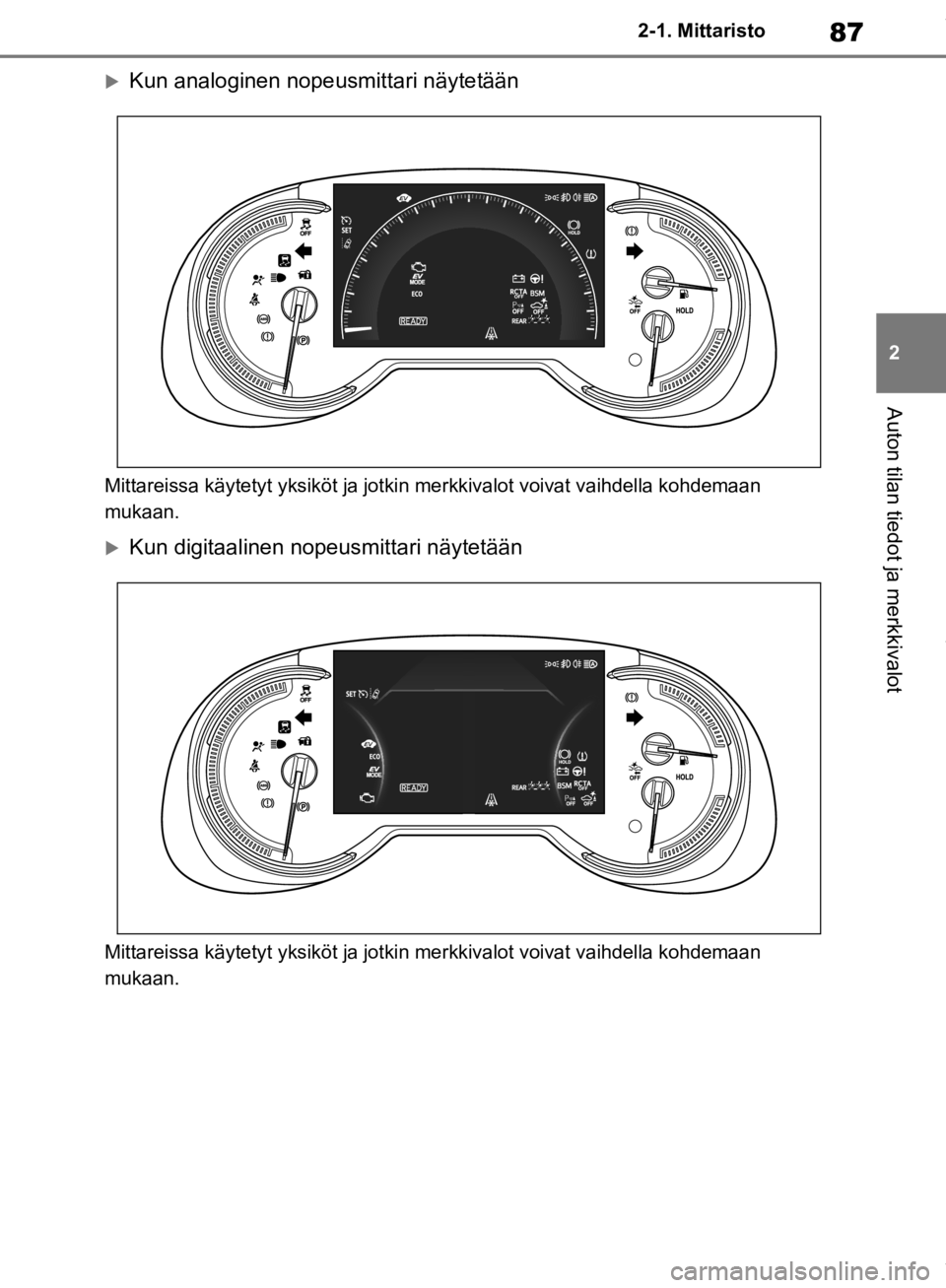

Kun analoginen nopeusmittari näytetään
Mittareissa käytetyt yksikö
t ja jotkin merkkivalot voivat vaihdella kohdemaan
mukaan.
Kun digitaalinen nopeusmittari näytetään
Mittareissa käytetyt yksikö t ja jotkin merkkivalot voivat vaihdella kohdemaan
mukaan.
OM42C86FI.book Page 87 Friday, January 17, 2020 12:03 PM

882-1. Mittaristo
Varoitusvalot kertovat kuljettajalle
toimintahäiriöistä auton järjestel-
missä.
Varoitusvalot
(Punainen)
Jarrujärjestelmän varoi-
tusvalo*1 (  S. 418)
(Keltainen)
Jarrujärjestelmän varoi-
tusvalo*1 ( S. 418)
Latausjärjestelmän varoi-
tusvalo
*1 (  S. 419)
Korkean jäähdytysnes-
teen lämpötilan varoitus-
valo
*2 (  S. 419)
Hybridijärjestelmän yli-
kuumenemisen varoitus-
valo
*2 (  S. 419)
Alhaisen öljynpaineen
varoitusvalo
*2 (  S. 419)
Toimintahäiriön varoitus-
valo
*1 (  S. 420)
SRS-turvatyynyjen varoi-
tusvalo
*1 (  S. 420)
ABS-jarrujärjestelmän
varoitusvalo
*1 (  S. 420)
(Punainen/
keltainen)
Sähkötoimisen ohjauste-
hostimen varoitusvalo*1
(  S. 420)
(Vilkkuu tai
palaa)
PCS-varoitusvalo*1
(joissakin malleissa)
(  S. 421)
(Oranssi)
Kaistallapitotoiminnon
(LTA) merkkivalo (joissa-
kin malleissa) ( S. 421)
(Vilkkuu)
Pysäköintitutkan OFF-
merkkivalo*3 (joissakin
malleissa) ( S. 421)
(Vilkkuu)
PKSB OFF -merkkivalo*1
(joissakin malleissa)
(  S. 422)
(Vilkkuu)
RCTA OFF -merkkivalo*1
(joissain malleissa)
(  S. 422)
Luiston merkkivalo
*1
(  S. 423)
Hybridijärjestelmän
tehon hallinta (Brake
Override -järjestelmä) /
Äkillisen liikkeellelähdön
rajoitus (Drive-Start
Control -järjestelmä) /
PKSB-järjestelmän
(joissakin malleissa)
varoitusvalo
*2 ( S. 424)
(Vilkkuu)
Jarrunpitotoiminnon
merkkivalo*1 ( S. 425)
(Vilkkuu)
Seisontajarrun merkki-
valo ( S. 425)
Rengaspaineiden varoi-
tusvalo
*1 (joissakin mal-
leissa) ( S. 425)
Alhaisen polttoainemää-
rän varoitusvalo
(  S. 425)
Kuljettajan ja etumatkus-
tajan turvavyön muistu-
tusvalo ( S. 426)
Takamatkustajien turva-
vöiden muistutusvalo
(joissakin malleissa)
(  S. 426)
OM42C86FI.book Page 88 Friday, January 17, 2020 12:03 PM
