2019 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

289
4
4-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
Hybridijärjestelmän teho
Jarrutusvoima
Aika

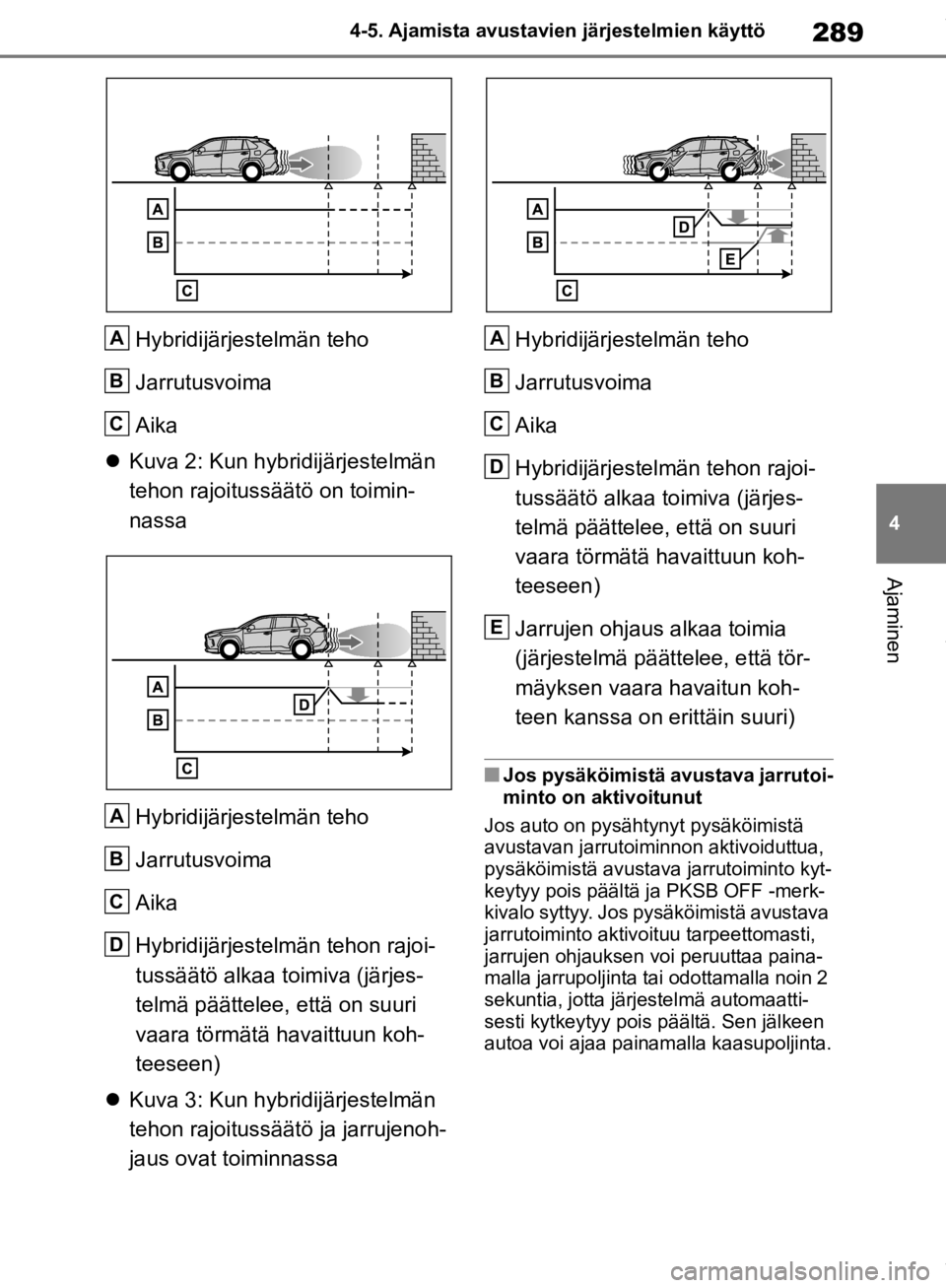

 Kuva 2: Kun hybridijärjestelmän
tehon rajoitussäätö on toimin-
nassa
Hybridijärjestelmän teho
Jarrutusvoima
Aika
Hybridijärjestelmän tehon rajoi-
tussäätö alkaa toimiva (järjes-
telmä päättelee, että on suuri
vaara törmätä havaittuun koh-
teeseen)
 Kuva 3: Kun hybridijärjestelmän
tehon rajoitussäätö ja jarrujenoh-
jaus ovat toiminnassa Hybridijärjestelmän teho
Jarrutusvoima
Aika
Hybridijärjestelmän tehon rajoi-
tussäätö alkaa toimiva (järjes-
telmä päättelee, että on suuri
vaara törmätä havaittuun koh-
teeseen)
Jarrujen ohjaus alkaa toimia
(järjestelmä päättelee, että tör-
mäyksen vaara havaitun koh-
teen kanssa on erittäin suuri)
nJos pysäköimistä avustava jarrutoi-
minto on aktivoitunut
Jos auto on pysähtyn yt pysäköimistä
avustavan jarrutoiminnon aktivoiduttua,
pysäköimistä avustava jarrutoiminto kyt-
keytyy pois päältä ja PKSB OFF -merk-
kivalo syttyy. Jos py säköimistä avustava
jarrutoiminto aktivoituu tarpeettomasti,
jarrujen ohjauksen voi peruuttaa paina-
malla jarrupoljinta tai odottamalla noin 2
sekuntia, jotta järjestelmä automaatti-
sesti kytkeytyy pois päältä. Sen jälkeen
autoa voi ajaa painamalla kaasupoljinta.
A
B
C
A
B
C
D
A
B
C
D
E
OM42C86FI.book Page 289 Friday, January 17, 2020 12:03 PM

2904-5. Ajamista avustavien järjestelmien käyttö
nPysäköimistä avustavan jarrutoi-
minnon kytkeminen takaisin toi-
mintaan
Pysäköimistä avustavan jarrutoiminnon
(PSB) kytkeydyttyä pois päältä jarrutus-
toiminnon aktivoiduttua järjestelmä voi-
daan kytkeä takasin to imintaan joko kyt-
kemällä se uudestaan päälle ( S. 287)
tai painamalla käynnistyspainike ensin
OFF-tilaan ja sitten takaisin ON-tilaan.
Mikäli auton kulkusuunnassa ei enää ole
estettä tai jos auton kulkusuunta muut-
tuu (kuten jos peruutetaan eteenpäin
ajamisen sijasta tai ajetaan eteenpäin
peruuttamisen sijast a), järjestelmä kyt-
keytyy takaisin toimintaan automaatti-
sesti.
nJos viesti "Pysäköintiavustimen
jarrutus ei ole käytettävissä" näkyy
monitoiminäytössä ja PKSB OFF
-merkkivalo vilkkuu
lJos tämä viesti näytetään, etu- tai
takapuskurissa oleva tunnistin saattaa
olla likainen. Puhdista tunnistimet ja
niitä ympäröivä puskurin alue.
lAlustusta ei ehkä ole suoritettu 12 V
-akun akkukengän irrottamisen ja kiin-
nittämisen jälkeen. Alusta järjes-
telmä. ( S. 290)
Jos tämä viesti tulee esiin jatkuvasti,
vaikka järjestelmä on alustettu, anna
valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan kor-
jaamon tarkastaa auto.
nJos viestit "PKSB-jä rjestelmä ei ole
käytettävissä" ja "Pysäköintiavus-
tus ei ole käytettävissä, puhdista
pysäköintitutkan tunnistin" näkyvät
monitoiminäytössä ja PKSB OFF
-merkkivalo vilkkuu
lJokin tunnistimista saattaa olla jään,
lumen, lian tms. peittämä. Poista täl-
löin jää, lumi, kura jne. tunnistimesta
järjestelmän normaalin toiminnan
palauttamiseksi. Jos viesti ilmestyy
vielä tunnistimen puhdistamisen jäl-
keen tai tunnistin ei alun alkaenkaan
ollut likainen, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon
tai muun luotettavan korjaamon tutkia
auto.
lTunnistin saattaa olla jäätynyt. Järjes-
telmä palaa normaaliksi, kun jää
sulaa.
lTunnistimen pinnalla saattaa olla jat-
kuva vesivirta, esimerkiksi kaatosa-
teella. Kun järjestelmä päättelee, että
tilanne on normaali, sen toiminta
palautuu normaaliksi.
nJos 12 V -akun kaapelikenkä on
kytketty irti virtapiiristä ja sitten
takaisin kiinni
Järjestelmä on aluste ttava. Alusta järjes-
telmä ajamalla autoa suoraan eteenpäin
vähintään viiden sekunnin ajan noin
35 km/h tai suuremmalla nopeudella.
OM42C86FI.book Page 290 Friday, January 17, 2020 12:03 PM

291
4
4-5. Ajamista avustavien järjestelmien käyttö
Ajaminen

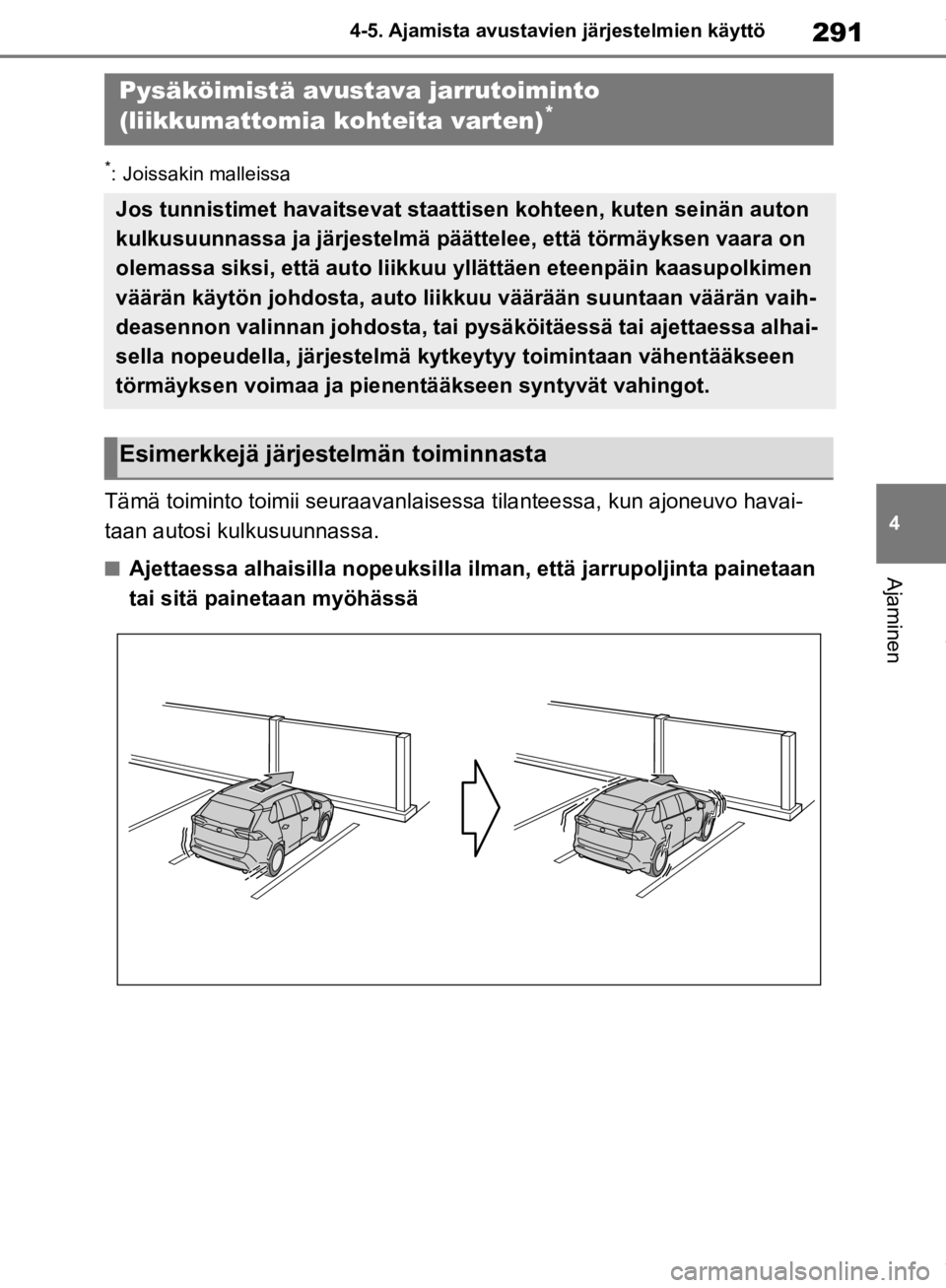

*: Joissakin malleissa
Tämä toiminto toimii seuraavanlaisessa tilanteessa, kun ajoneuvo havai-
taan autosi kulkusuunnassa.
nAjettaessa alhaisilla nopeuksilla il
man, että jarrupoljinta painetaan
tai sitä painetaan myöhässä
Pysäköimistä avustava jarrutoiminto
(liikkumattomia kohteita varten)*
Jos tunnistimet havaitsevat staattisen kohteen, kuten seinän auton
kulkusuunnassa ja järjestelmä päättelee, että törmäyksen vaara on
olemassa siksi, että auto liikkuu yllättäen eteenpäin kaasupolkimen
väärän käytön johdosta, auto liikkuu väärään suuntaan väärän vaih-
deasennon valinnan johdosta, tai pysäköitäessä tai ajettaessa alhai-
sella nopeudella, järjestelmä kytkeytyy toimintaan vähentääkseen
törmäyksen voimaa ja pienentääkseen syntyvät vahingot.
Esimerkkejä järjestelmän toiminnasta
OM42C86FI.book Page 291 Friday, January 17, 2020 12:03 PM

2924-5. Ajamista avustavien järjestelmien käyttö

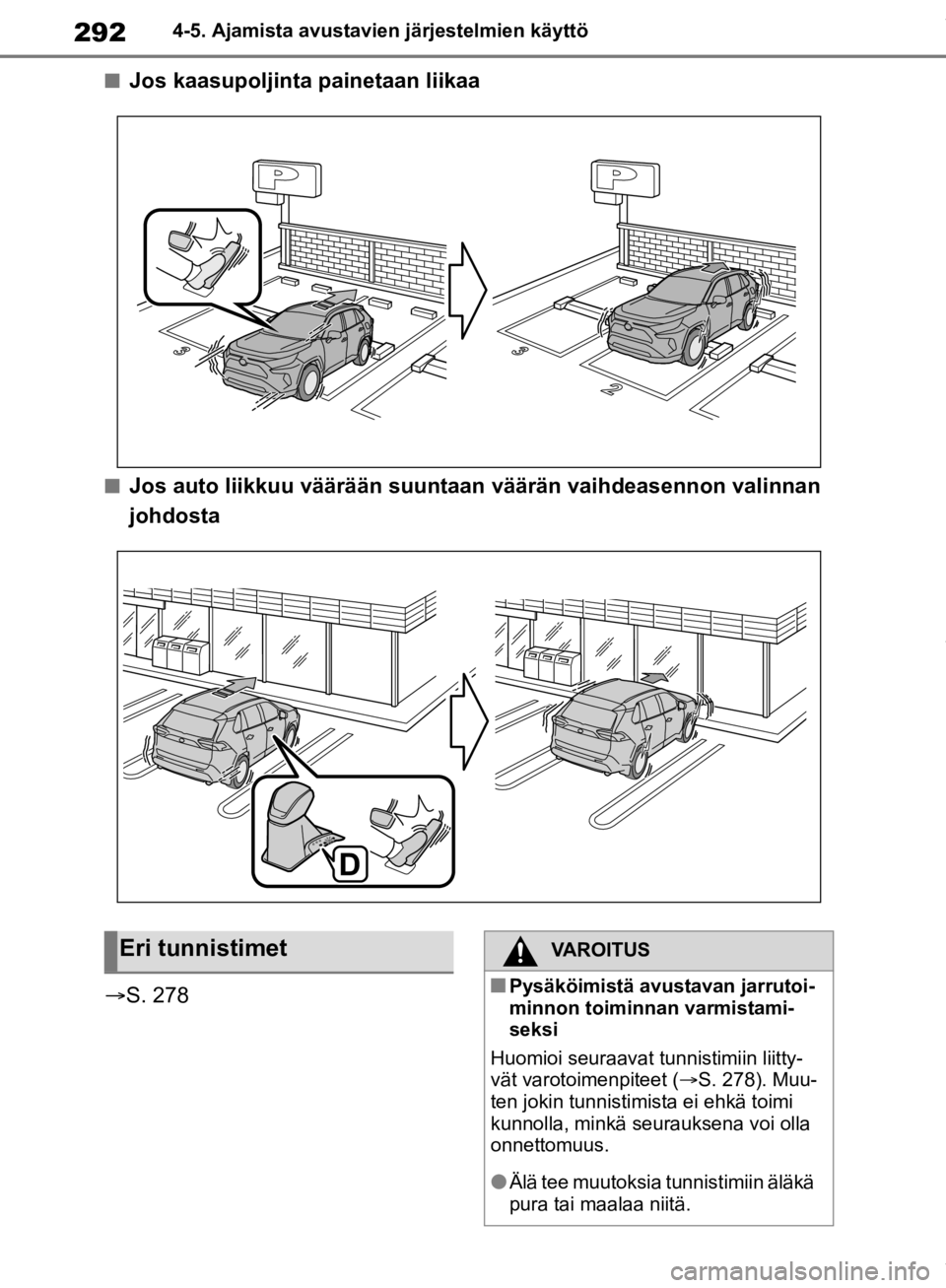

nJos kaasupoljinta painetaan liikaa
nJos auto liikkuu väärään suuntaan väärän vaihdeasennon valinnan
johdosta
 S. 278
Eri tunnistimetVAROITUS
nPysäköimistä avustavan jarrutoi-
minnon toiminnan varmistami-
seksi
Huomioi seuraavat tunnistimiin liitty-
vät varotoimenpiteet ( S. 278). Muu-
ten jokin tunnistimista ei ehkä toimi
kunnolla, minkä seurauksena voi olla
onnettomuus.
lÄlä tee muutoksia tunnistimiin äläkä
pura tai maalaa niitä.
OM42C86FI.book Page 292 Friday, January 17, 2020 12:03 PM

293
4
4-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
nPysäköimistä avustava jarrutoi-
minto (liikkumattomat kohteet) akti-
voituu, kun
Järjestelmä on toimintavalmis, kun
PKSB OFF-merkkivalo ei pala eikä vilku
(S. 88, 89) ja kaikki seuraavat edelly-
tykset täyttyvät.
VAROITUS
lÄlä vaihda tunnistinta muulla kuin
alkuperäisellä varaosalla.
lÄlä kohdista kovia iskuja tunnisti-
meen tai sitä ympäröivään aluee-
seen.
lÄlä vaurioita tunnistimia ja pidä ne
puhtaina.
lJos tutkatunnistimen alueelle koh-
distuu isku, järjestelmä ei ehkä
toimi oikein tunnistimen toimintahäi-
riön takia. Anna valtuutetun Toyota-
jälleenmyyjän tai -korjaamon tai
muun luotettavan korjaamon tutkia
auto.
nJousituksen käsittely
Älä tee muutoksia jousitukseen, sillä
auton korkeuden tai asennon muutok-
set voivat estää tunnistimia havaitse-
masta kohteita oikein, estää järjestel-
män toiminnan tai aiheuttaa sen tar-
peettoman toiminnan.
nJos pysäköimistä avustava jarru-
toiminto (liikkumattomat koh-
teet), kuten raut atien tasoristeys
Vaikka pysäköimistä avustava jarru-
toiminto (liikkumattomat kohteet) akti-
voituisi tarpeettomasti, esimerkiksi
rautatien tasorist eyksessä, jarrujen
ohjaus peruuntuu noin kahden sekun-
nin kuluttua, jolloin voit jatkaa eteen-
päin ja poistua alueelta. Jarrujen
ohjaus voidaan ohittaa myös paina-
malla jarrupoljinta. Kaasupolkimen
painaminen uudelleen jarrutoiminnon
ohittamisen jälkeen mahdollistaa jat-
kamisen eteenpäin ja poistumisen
alueelta.
nHuomioitavaa auton pesussa
Älä kohdista voimakkaita vesi- tai
höyrysuihkuja tunnistimien alueelle.
Muuten seurauksena saattaa olla tun-
nistimien toimintahäiriöt.
lJos peset autoa painepesurilla, älä
suuntaa vesisuihkua suoraan tun-
nistimiin. Muuten tunnistimiin saat-
taa tulla toimintahäiriö.
lJos peset autoa höyrypesurilla, älä
suuntaa höyryä liian lähelle tunnisti-
mia. Muuten tunni stimiin saattaa
tulla toimintahäiriö.
nMilloin pysäköimistä avustava
jarrutoiminto tulisi kytkeä pois
päältä
Seuraavissa tilanteissa pysäköimistä
avustava jarrutoiminto tulee kytkeä
pois päältä, koska se saattaa aktivoi-
tua, vaikka törmäyksen mahdolli-
suutta ei ole.
lJos autoa tarkastetaan testauslait-
teen rullia, alustadynamometria tai
vastaavaa laitetta käyttäen
lJos autoa kuormataan laivaan,
kuorma-autoon tai muuhun kulje-
tusvälineeseen
lJos jousitusta on muutettu tai
autoon on asennettu renkaat, joi-
den koko ei ole suosituksen mukai-
nen
lJos auton etuosa koholla tai painu-
neena kuormauksen johdosta
lJos autoon asennetaan varuste,
joka saattaa peittää tunnistimen,
kuten hinaussilmukka, puskurinsuo-
jus (esimerkiksi suojalista) pyörän-
kuljetusteline tai lumiaura
lJos käytät autoasi automaattipe-
sussa
OM42C86FI.book Page 293 Friday, January 17, 2020 12:03 PM

2944-5. Ajamista avustavien järjestelmien käyttö
lHybridijärjestelmän tehon rajoitus-
säätö
• Pysäköimistä avusta va jarrutoiminto
on kytkettynä päälle.
• Auton nopeus on korkeintaan 15 km/h.
• Auton ajosuunnassa on liikkumaton kohde 2 - 4 m etäisyydellä.
• Pysäköimistä avusta va jarrutoiminto
päättelee, että normaalia voimak-
kaampi jarrutus on tarpeen törmäyk-
sen välttämiseksi.
lJarrujen ohjaus
• Hybridijärjestelmän tehon rajoitus-
säätö on toiminnassa.
• Pysäköimistä avusta va jarrutoiminto
päättelee, että välittömästi tapahtuva
jarrutus on tarpeen törmäyksen välttä-
miseksi.
nPysäköimistä avustava jarrutoi-
minto (liikkumatto mat kohteet) lak-
kaa toimimasta, kun
Järjestelmä kytkeytyy pois toiminnasta,
jos jokin seuraavista ehdoista täyttyy:
lHybridijärjestelmän tehon rajoitus-
säätö
• Pysäköimistä avusta va jarrutoiminto
on kytkettynä pois päältä.
• Järjestelmä päättelee, että törmäys
voidaan välttää normaalilla jarruttami-
sella.
• Auton ajosuunnassa ei enää ole kiin-
teää kohdetta 2 - 4 m etäisyydellä.
lJarrujen ohjaus
• Pysäköimistä avusta va jarrutoiminto
on kytkettynä pois päältä.
• Noin 2 sekuntia on kulunut siitä, kun
jarrujen ohjaus pysäytti auton.
• Jarrupoljinta painetaan sen jälkeen, kun jarrujen ohjaus pysäyttää auton.
• Auton ajosuunnassa ei enää ole kiin- teää kohdetta 2 - 4 m etäisyydellä.
nPysäköimistä avustavan jarrutoi-
minnon havainnointialue (liikku-
mattomat kohteet)
Pysäköimistä avustavan jarrutoiminnon
(liikkumattomia kohtei ta varten) havain-
nointialue poikkeaa tavallisen pysäköin-
titutkan havainnointialueesta. ( S. 282)
Vaikka pysäköintitu tka havaitsee esteen
ja antaa varoitukse n, pysäköimistä
avustava jarrutoiminto (PKSB) ei siksi
välttämättä aktivoidu.
nKohteita, jotka pysäköimistä avus-
tava jarrutoiminto (liikkumattomat
kohteet) ei välttämättä havaitse
Tunnistimet eivät ehkä havaitse alla lue-
teltuja kohteita:
lJalankulkija
lPuuvilla, lumi ja muut ääniaaltoja huo-
nosti heijastavat materiaalit
lKohteet, jotka eivät ole kohtisuorassa
maata vastaan, kohteet jotka eivät ole
suorassa kulmassa auton kulkusuun-
taan nähden sekä epätasaiset tai aal-
tomaiset kohteet
lMatalat kohteet
lOhuet kohteet kuten vaijerit, aitauk-
set, köydet ja liikennemerkkitolpat
lKohteet, jotka ovat erittäin lähellä pus-
kuria
lTeräväkulmaiset esineet
lKorkeat kohteet, joiden yläosa työntyy
kohti autoasi

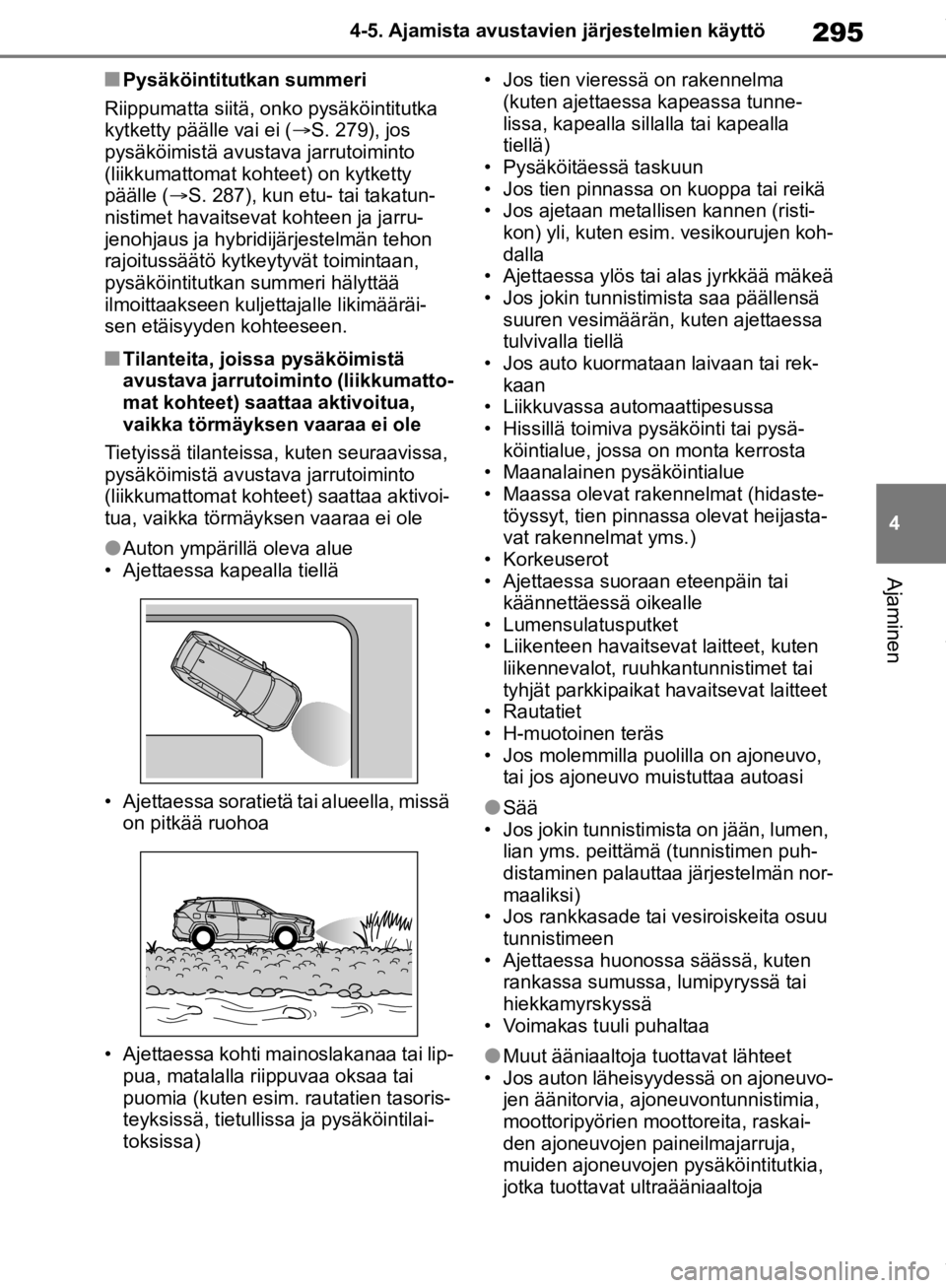

nTilanteita, joissa pysäköimistä
avustava jarrutoiminto (liikkumatto-
mat kohteet) ei ehkä toimi
Vaihteenvalitsimen ollessa N-asennossa
OM42C86FI.book Page 294 Friday, January 17, 2020 12:03 PM

295
4
4-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
nPysäköintitutkan summeri
Riippumatta siitä, onko pysäköintitutka
kytketty päälle vai ei ( S. 279), jos
pysäköimistä avusta va jarrutoiminto
(liikkumattomat koht eet) on kytketty
päälle (S. 287), kun etu- tai takatun-
nistimet havaitsevat kohteen ja jarru-
jenohjaus ja hybridijärjestelmän tehon
rajoitussäätö kytke ytyvät toimintaan,
pysäköintitutkan summeri hälyttää
ilmoittaakseen kuljettajalle likimääräi-
sen etäisyyden kohteeseen.
nTilanteita, joissa pysäköimistä
avustava jarrutoiminto (liikkumatto-
mat kohteet) saattaa aktivoitua,
vaikka törmäyksen vaaraa ei ole
Tietyissä tilanteissa , kuten seuraavissa,
pysäköimistä avusta va jarrutoiminto
(liikkumattomat kohteet) saattaa aktivoi-
tua, vaikka törmäyks en vaaraa ei ole
lAuton ympärillä oleva alue
• Ajettaessa kapealla tiellä
• Ajettaessa soratietä tai alueella, missä on pitkää ruohoa
• Ajettaessa kohti mainoslakanaa tai lip- pua, matalalla riippuvaa oksaa tai
puomia (kuten esim. rautatien tasoris-
teyksissä, tietullissa ja pysäköintilai-
toksissa) • Jos tien vieressä on rakennelma
(kuten ajettaessa kapeassa tunne-
lissa, kapealla sillalla tai kapealla
tiellä)
• Pysäköitäessä taskuun
• Jos tien pinnassa on kuoppa tai reikä
• Jos ajetaan metallisen kannen (risti- kon) yli, kuten esim. vesikourujen koh-
dalla
• Ajettaessa ylös tai alas jyrkkää mäkeä
• Jos jokin tunnistimista saa päällensä suuren vesimäärän, kuten ajettaessa
tulvivalla tiellä
• Jos auto kuormataan laivaan tai rek- kaan
• Liikkuvassa automaattipesussa
• Hissillä toimiva pysäköinti tai pysä- köintialue, jossa on monta kerrosta
• Maanalainen pysäköintialue
• Maassa olevat rakennelmat (hidaste- töyssyt, tien pinnassa olevat heijasta-
vat rakennelmat yms.)
• Korkeuserot
• Ajettaessa suoraan eteenpäin tai käännettäessä oikealle
• Lumensulatusputket
• Liikenteen havaitsevat laitteet, kuten liikennevalot, ruuhkantunnistimet tai
tyhjät parkkipaikat havaitsevat laitteet
•Rautatiet
• H-muotoinen teräs
• Jos molemmilla puolilla on ajoneuvo, tai jos ajoneuvo muistuttaa autoasi
lSää
• Jos jokin tunnistimista on jään, lumen,
lian yms. peittämä (tunnistimen puh-
distaminen palauttaa järjestelmän nor-
maaliksi)
• Jos rankkasade tai vesiroiskeita osuu
tunnistimeen
• Ajettaessa huonossa säässä, kuten
rankassa sumussa, lumipyryssä tai
hiekkamyrskyssä
• Voimakas tuuli puhaltaa
lMuut ääniaaltoja tuottavat lähteet
• Jos auton läheisyydessä on ajoneuvo- jen äänitorvia, ajoneuvontunnistimia,
moottoripyörien mo ottoreita, raskai-
den ajoneuvojen paineilmajarruja,
muiden ajoneuvojen pysäköintitutkia,
jotka tuottavat ultraääniaaltoja
OM42C86FI.book Page 295 Friday, January 17, 2020 12:03 PM

2964-5. Ajamista avustavien järjestelmien käyttö
• Jos tarroja tai elektronisia komponent- teja kuten taustavala istu rekisterikilpi
(erityisesti fluoresoivat mallit), sumu-
valot, pystytanko tai langaton antenni
on asennettu tunnistimen lähelle
lMuutokset auton asennossa
• Jos auto on huomattavasti kallellaan
• Jos auton etuosa koholla tai painu- neena kuormauksen johdosta
• Jos jonkin tunnistimen suuntaus on muuttunut törmäyksen tai muun iskun
johdosta
nTilanteita, joissa pysäköimistä
avustava jarrutoiminto (liikkumatto-
mat kohteet) ei ehkä toimi oikein
Toiminto ei välttämä ttä toimi kunnolla
kaikissa tilanteissa, kuten seuraavissa.
lSää
• Jos tunnistimen ympärillä oleva alue on erittäin kuuma tai kylmä
• Kovan tuulen puhaltaessa
• Jos jokin tunnistimista on jään, lumen, lian yms. peittämä (tunnistimen puh-
distaminen palauttaa järjestelmän nor-
maaliksi)
• Jos rankkasade tai vesiroiskeita osuu tunnistimeen
• Ajettaessa huonossa säässä, kuten
rankassa sumussa, lumipyryssä tai
hiekkamyrskyssä
• Tunnistin on jäässä. (Alueen sulatta-
minen poistaa ongelman.)
lAuton ympärillä oleva alue
• Jos auton ja havaitun kohteen välillä on toinen kohde, jota ei voida havaita
• Jos ajoneuvo, moot toripyörä, polku-
pyörä, jalankulkija tai muu kohde ajaa
auton eteen jyrkästi tai ohittaa auton
hyvin läheltä
• Auto lähestyy korkeaa tai kaarevaa reunakiveystä.
• Ajettaessa erittäin kuoppaisilla teillä, mäissä, sorateillä ja heinikossa.
• Jos kohteet joutuvat liian lähelle tun-
nistimia.
lMuut ääniaaltoja tuottavat lähteet
• Jos auton läheisyydessä on ajoneuvo- jen äänitorvia, ajoneuvontunnistimia,
moottoripyörien mo ottoreita, raskai-
den ajoneuvojen paineilmajarruja,
muiden ajoneuvojen pysäköintitutkia,
jotka tuottavat ultraääniaaltoja
• Jos tarroja tai elektronisia komponent- teja kuten taustavalaistu rekisterikilpi
(erityisesti fluoreso ivat mallit), sumu-
valot, pystytanko tai langaton antenni
on asennettu tunnistimen lähelle
lAutoon on tehty muutoksia
• Jos auto on huomattavasti kallellaan
• Jos auton etuosa koholla tai painu- neena kuormauksen johdosta
• Jos jonkin tunnistimen suuntaus on muuttunut törmäyksen tai muun iskun
johdosta
• Jos autoon asennetaan varuste, joka saattaa peittää tunn istimen, kuten
hinaussilmukka, puskurinsuojus (esi-
merkiksi suojalista) pyöränkuljetuste-
line tai lumiaura
• Jos jousitusta on muutettu tai autoon on asennettu renkaat, joiden koko ei
ole suosituksen mukainen
• Jos tunnistin maalataan tai siihen kiin- nitetään tarra
OM42C86FI.book Page 296 Friday, January 17, 2020 12:03 PM
