2019 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

273
4
4-5. Ajamista avustavien järjestelmien käyttö
Ajaminen

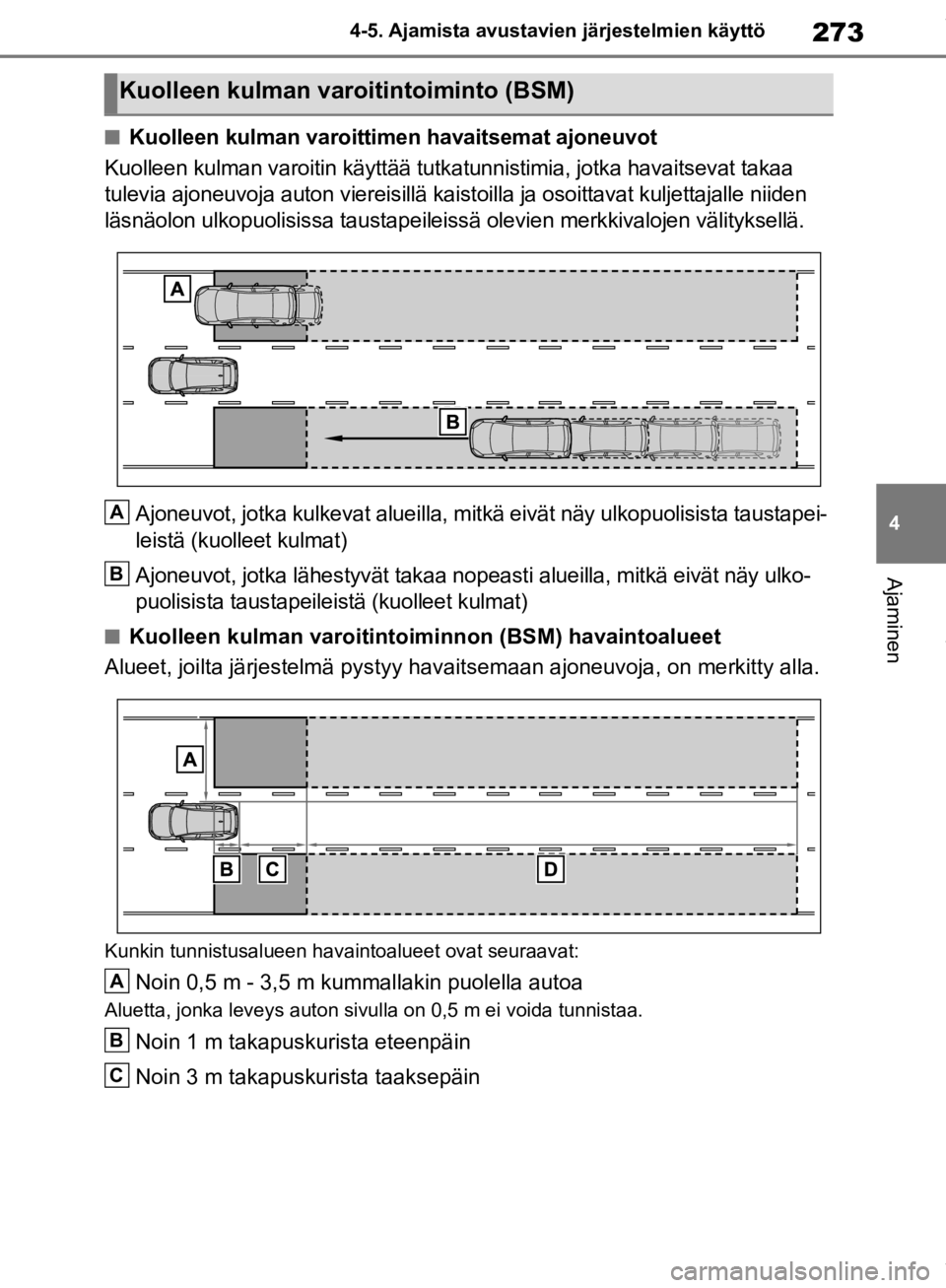

nKuolleen kulman varoittimen havaitsemat ajoneuvot
Kuolleen kulman varoitin käyttää tutk atunnistimia, jotka havaitsevat takaa
tulevia ajoneuvoja auton vierei sillä kaistoilla ja osoittavat kuljettajalle niiden
läsnäolon ulkopuolisissa t austapeileissä olevien merkkivalojen välityksellä.
Ajoneuvot, jotka kulkevat alueilla, mitk ä eivät näy ulkopuolisista taustapei-
leistä (kuolleet kulmat)
Ajoneuvot, jotka lähestyvät takaa nopeasti alueilla, mitkä eivät näy ulko-
puolisista taustapeileis tä (kuolleet kulmat)
nKuolleen kulman varoitintoiminnon (BSM) havaintoalueet
Alueet, joilta järjestelmä py styy havaitsemaan ajoneuvoja, on merkitty alla.
Kunkin tunnistusalueen hav aintoalueet ovat seuraavat:
Noin 0,5 m - 3,5 m kummallakin puolella autoa
Aluetta, jonka leveys auton sivulla on 0,5 m ei voida tunnistaa.
Noin 1 m takapuskurista eteenpäin
Noin 3 m takapuskurista taaksepäin
Kuolleen kulman varoitintoiminto (BSM)
A
B
A
B
C
OM42C86FI.book Page 273 Friday, January 17, 2020 12:03 PM

2744-5. Ajamista avustavien järjestelmien käyttö
Noin 3 m - 60 m takapuskurista
Mitä suurempi nopeusero autosi ja havaitun ajoneuvon välillä on, sitä kauempaa
ajoneuvo voidaan tunnistaa. Tunnistus saa merkkivalon palamaan tai vilkkumaan
auton ulkopuolisissa peileissä.
nKuolleen kulman varoitintoiminto
(BSM) on toimintavalmis, kun
Kuolleen kulman varoitintoiminto (BSM)
on toimintavalmis, k un kaikki seuraavat
ehdot täyttyvät:
lKuolleen kulman varoitintoiminto (BSM)
on kytketty päälle.
lVaihteenvalitsin on jossain muussa
asennossa kuin R.
lAuton nopeus on yli noin 16 km/h.
nKuolleen kulman varoitin havaitsee
ajoneuvon, kun
Kuolleen kulman varoitin havaitsee ajo-
neuvon havaintoalueella seuraavissa
tilanteissa:
lAjoneuvo viereisellä kaistalla ohittaa
autoasi.
lOhitat hitaasti viereisellä kaistalla aja-
van ajoneuvon.
lToinen ajoneuvo tulee havaintoalueelle
sen vaihtae ssa kaistaa.
nOlosuhteet, joissa kuolleen kulman
varoitin ei havaitse ajoneuvoa
Kuolleen kulman varoitinta ei ole suunni-
teltu havaitsemaan seuraavan tyyppisiä
ajoneuvoja ja/tai kohteita:
lPienet moottoripyörät, polkupyörät,
jalankulkijat tms.*
lAjoneuvot, jotka kulk evat vastakkaiseen
suuntaan
lSuojakaiteet, seinät, liikennemerkit,
pysäköidyt ajoneuvot ja samankaltaiset
paikallaan olevat kohteet
*
lSamalla kaistalla autosi takana ajavat
ajoneuvot*
lAjoneuvot, jotka ajavat kaksi kaistaa
kauempana*
lAjoneuvot, jotka autosi ohittaa nopeasti.
*: Järjestelmän kyky hav aita ajoneuvo ja/
tai kohde riippuu olosuhteista.
nOlosuhteet, joissa kuolleen kulman
varoitin ei välttä mättä toimi oikein
lKuolleen kulman varoitin ei mahdolli-
sesti pysty havaitsemaan ajoneuvoja
oikein seuraavissa tilanteissa:
• Jos tunnistin on siirtynyt pois paikoiltaan sen seurauksena, että tunnistimeen tai
sen ympäristöön on kohdistunut voima-
kas isku.
• Jos kura, lumi, jää, tarra tms. peittää tunnistinta tai sitä ympäröivää aluetta
takapuskurissa
• Jos ajetaan tiellä, jonka pinta on märkä rankkasateen ja tielle kertyneen veden
vuoksi tai tiellä on lunta, tai ajetaan
sumussa
• Jos autoasi lähestyy useita ajoneuvoja,
joiden välimatka toisiinsa on hyvin lyhyt
• Jos autosi ja takana ajavan ajoneuvon välimatka on hyvin lyhyt
• Jos ero autosi ja havaintoalueen sisään tulevan ajoneuvon nopeudessa on huo-
mattava
• Jos nopeusero autosi ja toisen ajoneu- von välillä vaihtelee.
• Jos ajoneuvo, joka ajaa havainto-
alueen sisään, kulkee suunnilleen
samaa nopeutta kuin autosi
• Autosi lähtiessä pysähdyksistä ajo-
neuvo pysyy tunnistusalueella
• Jos ajat useita jyrkkiä mäkiä ylös ja alas, kuten kumpareilla, notkoissa jne.
• Jos ajetaan teillä, joilla on jyrkkiä mut- kia, peräkkäisiä mutkia tai epätasaisia
pintoja
• Jos ajokaistat ovat leveät tai ajettaessa ajokaistan reunassa ja viereisellä kais-
talla oleva ajoneuvo on liian kaukana
autostasi
• Jos auton takaosaan on kiinnitetty lisä- varuste (esim. polkupyöränkuljetuste-
line)
D
OM42C86FI.book Page 274 Friday, January 17, 2020 12:03 PM

275
4
4-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
• Jos ero autosi ja havaintoalueen sisään
tulevan ajoneuvon korkeudessa on
huomattava
• Välittömästi kuolleen kulman varoitti- men (BSM) / peruut usvahdin (RCTA)
päälle kytkemisen jälkeen
• Vedettäessä perävaunua
lSeuraavissa tilanteissa kuolleen kulman
varoitin saattaa turhaan havaita ajoneu-
von ja/tai kohteen:
• Jos tunnistin on siirtynyt pois paikoiltaan
sen seurauksena, että tunnistimeen tai
sen ympäristöön on kohdistunut voima-
kas isku.
• Jos etäisyys autosi ja havaintoalueelle
ilmestyvän suojakaiteen, seinän tms.
välillä on lyhyt
• Jos ajat useita jyrkkiä mäkiä ylös ja alas, kuten kumpareilla, notkoissa jne.
• Jos ajokaistat ovat kapeat tai ajettaessa
ajokaistan reunassa ja ajoneuvo, joka
ajaa muulla kuin vierekkäisellä kaistalla
ilmestyy havaintoalueelle
• Jos ajetaan teillä, joilla on jyrkkiä mut- kia, peräkkäisiä mutkia tai epätasaisia
pintoja
• Jos renkaat luistavat tai sutivat
• Jos autosi ja takana ajavan ajoneuvon välimatka on hyvin lyhyt
• Jos auton takaosaan on kiinnitetty lisä- varuste (esim. polkupyöränkuljetuste-
line)
• Jos auto nostattaa vettä tai lunta taka- naan.

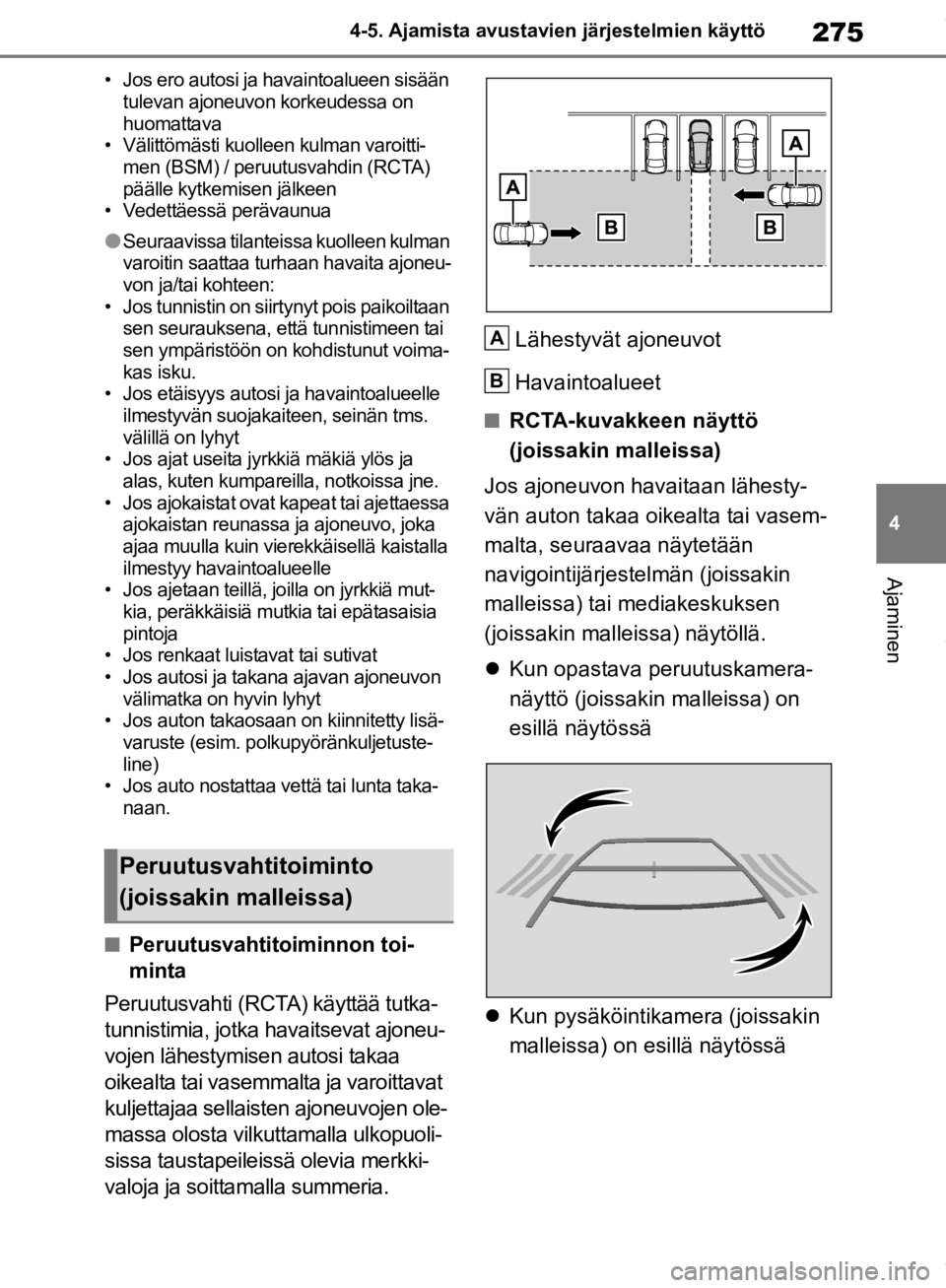

nPeruutusvahtitoiminnon toi-
minta
Peruutusvahti (RCTA) käyttää tutka-
tunnistimia, jotka havaitsevat ajoneu-
vojen lähestymisen autosi takaa
oikealta tai vasemmalta ja varoittavat
kuljettajaa sellaisten ajoneuvojen ole-
massa olosta vilkuttamalla ulkopuoli-
sissa taustapeileissä olevia merkki-
valoja ja soittamalla summeria. Lähestyvät ajoneuvot
Havaintoalueet
nRCTA-kuvakkeen näyttö
(joissakin malleissa)
Jos ajoneuvon havaitaan lähesty-
vän auton takaa oikealta tai vasem-
malta, seuraavaa näytetään
navigointijärjestelmän (joissakin
malleissa) tai mediakeskuksen
(joissakin malleissa) näytöllä.
 Kun opastava peruutuskamera-
näyttö (joissakin malleissa) on
esillä näytössä
 Kun pysäköintikamera (joissakin
malleissa) on esillä näytössä
Peruutusvahtitoiminto
(joissakin malleissa)
A
B
OM42C86FI.book Page 275 Friday, January 17, 2020 12:03 PM

2764-5. Ajamista avustavien järjestelmien käyttö
: Peruutusvahtitoiminnossa
(RCTA) on toimintahäiriö ( S. 271)
nPeruutusvahdin (RCTA)
havaintoalueet
Alueet, joilta järj estelmä pystyy
havaitsemaan ajoneuvoja, on mer-
kitty alla.
Summeri voi varoit taa kuljettajaa kau-
kaa lähestyvistä, nopeammin kulkevista
ajoneuvoista.
Esimerkiksi:
nPeruutusvahti (RCTA ) on toiminta-
valmis, kun
Peruutusvahti (RCTA) toimii, kun kaikki
seuraavat ehdot täyttyvät:
lPeruutusvahti (RCTA) on kytketty
päälle.
lVaihteenvalitsin on R-asennossa.
lAuton nopeus on alle noin 8 km/h.
lLähestyvän auton nopeus on välillä
noin 8 km/h - 28 km/h.
nSummerin äänenvoimakkuuden
asettaminen
Summerin äänenvoimakkuus voidaan
säätää monitoiminäytöllä. ( S. 109)
nOlosuhteet, joissa peruutusvahti
(RCTA) ei havaitse ajoneuvoa
Peruutusvahtia (RCTA) ei ole suunniteltu
havaitsemaan seuraav an tyyppisiä ajo-
neuvoja ja/tai kohteita.
lAjoneuvot, jotka lähestyvät suoraan
takaa
lAutot, jotka peruutta vat autosi vieressä
olevasta pysäköintitilasta
lAjoneuvot, joita tunnistimet eivät
havaitse johtuen esteistä
lSuojakaiteet, seinät, liikennemerkit,
pysäköidyt ajoneuvot ja samankaltaiset
paikallaan olevat kohteet
*
lPienet moottoripyörät, polkupyörät,
jalankulkijat tms.*
lAjoneuvot, jotka liikkuvat poispäin
autostasi
lAjoneuvot, jotka lähestyvät autosi vie-
ressä olevista py säköintitiloista*
Lähestyvä
ajoneuvoNopeus
Liki-
määräinen
hälytysetäi- syys
Nopea28 km/h20 m
Hidas8 km/h5,5 m
A
OM42C86FI.book Page 276 Friday, January 17, 2020 12:03 PM

277
4
4-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
*: Järjestelmän kyky havaita ajoneuvo ja/
tai kohde riippuu olosuhteista.

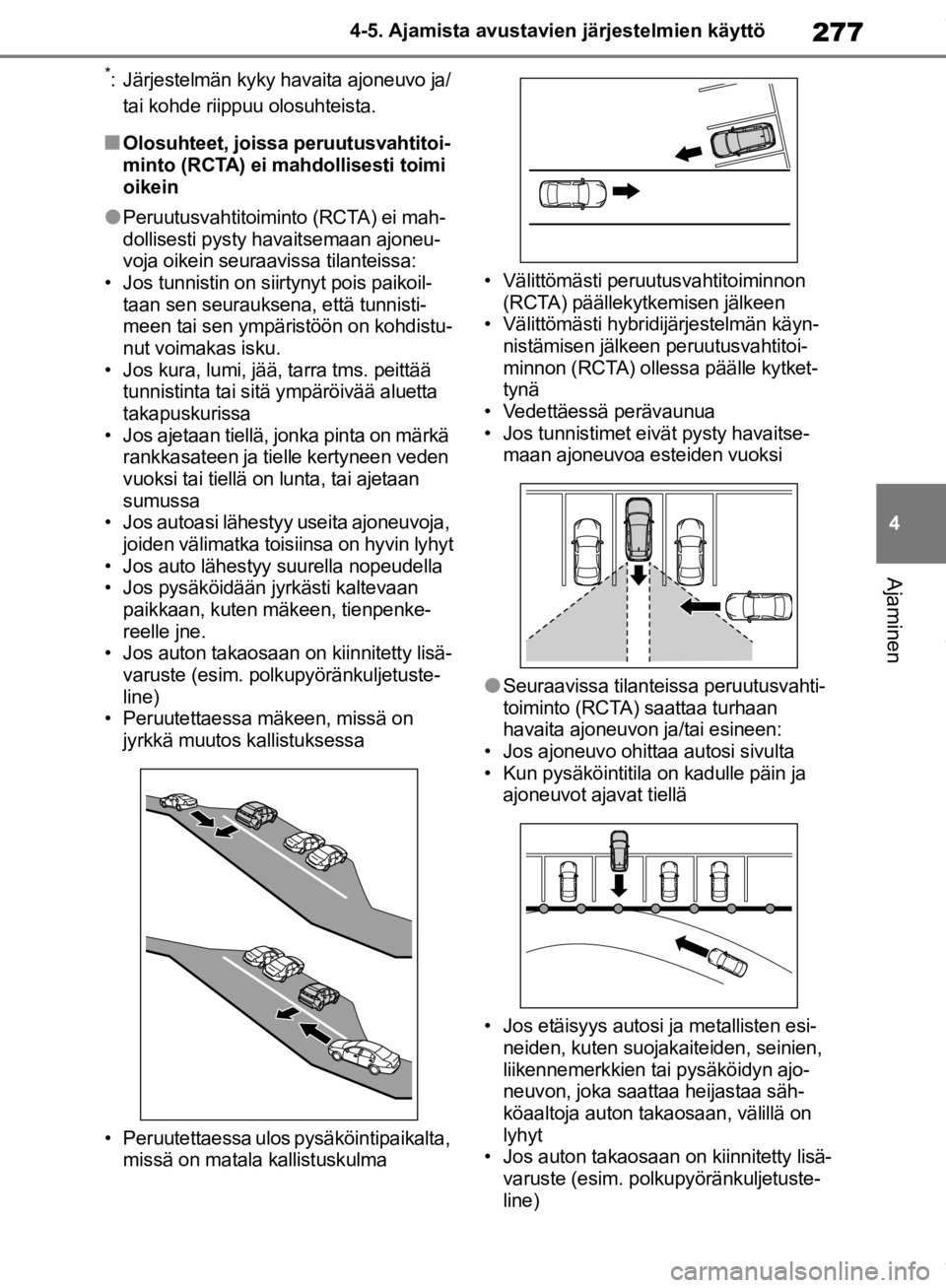

nOlosuhteet, joissa peruutusvahtitoi-
minto (RCTA) ei mahdollisesti toimi
oikein
lPeruutusvahtitoiminto (RCTA) ei mah-
dollisesti pysty havaitsemaan ajoneu-
voja oikein seuraavissa tilanteissa:
• Jos tunnistin on siirtynyt pois paikoil- taan sen seurauksena, että tunnisti-
meen tai sen ympäristöön on kohdistu-
nut voimakas isku.
• Jos kura, lumi, jää, tarra tms. peittää tunnistinta tai sitä ympäröivää aluetta
takapuskurissa
• Jos ajetaan tiellä, jonka pinta on märkä rankkasateen ja tielle kertyneen veden
vuoksi tai tiellä on lunta, tai ajetaan
sumussa
• Jos autoasi lähestyy useita ajoneuvoja,
joiden välimatka toisiinsa on hyvin lyhyt
• Jos auto lähestyy suurella nopeudella
• Jos pysäköidään jyrkästi kaltevaan paikkaan, kuten mäkeen, tienpenke-
reelle jne.
• Jos auton takaosaan on kiinnitetty lisä-
varuste (esim. polkupyöränkuljetuste-
line)
• Peruutettaessa mäkeen, missä on
jyrkkä muutos kallistuksessa
• Peruutettaessa ulos pysäköintipaikalta, missä on matala kallistuskulma • Välittömästi peruutusvahtitoiminnon
(RCTA) päällekytkemisen jälkeen
• Välittömästi hybridijärjestelmän käyn-
nistämisen jälkeen peruutusvahtitoi-
minnon (RCTA) ollessa päälle kytket-
tynä
• Vedettäessä perävaunua
• Jos tunnistimet eivät pysty havaitse- maan ajoneuvoa esteiden vuoksi
lSeuraavissa tilant eissa peruutusvahti-
toiminto (RCTA) saattaa turhaan
havaita ajoneuvon ja/tai esineen:
• Jos ajoneuvo ohittaa autosi sivulta
• Kun pysäköintitila on kadulle päin ja ajoneuvot ajavat tiellä
• Jos etäisyys autosi ja metallisten esi- neiden, kuten suojakaiteiden, seinien,
liikennemerkkien tai pysäköidyn ajo-
neuvon, joka saattaa heijastaa säh-
köaaltoja auton takaosaan, välillä on
lyhyt
• Jos auton takaosaan on kiinnitetty lisä- varuste (esim. polkupyöränkuljetuste-
line)
OM42C86FI.book Page 277 Friday, January 17, 2020 12:03 PM

2784-5. Ajamista avustavien järjestelmien käyttö
*: Joissakin malleissa
nTunnistimien tyypit ja sijainti
Etukulmien tunnistimet
(joissakin malleissa)
Etuosan keskitunnistimet
(joissakin malleissa)
Takakulmien tunnistimet
Takaosan keskitunnistimet
nNäyttö (monitoiminäyttö)
Kun tunnistimet havaitsevat koh-
teen, kuten seinän, kohteen sijain-
nista ja etäisyydestä kertova kuva
ilmestyy monitoiminäyttöön. Etukulmien tunnistimien havait-
sema este (joissakin malleissa)
Etuosan keskitunnistimien
havaitsema este (joissakin mal-
leissa)
*1
Takakulmien tunnistimen havait-
sema este
*2
Takaosan keskitunnistimen
havaitsema este
*2
*1: Ilmestyy näyttöön, kun vaihteenvalit-
sin on ajoasennossa.
*2: Ilmestyy näyttöön vaihteenvalitsimen
ollessa R-asennossa

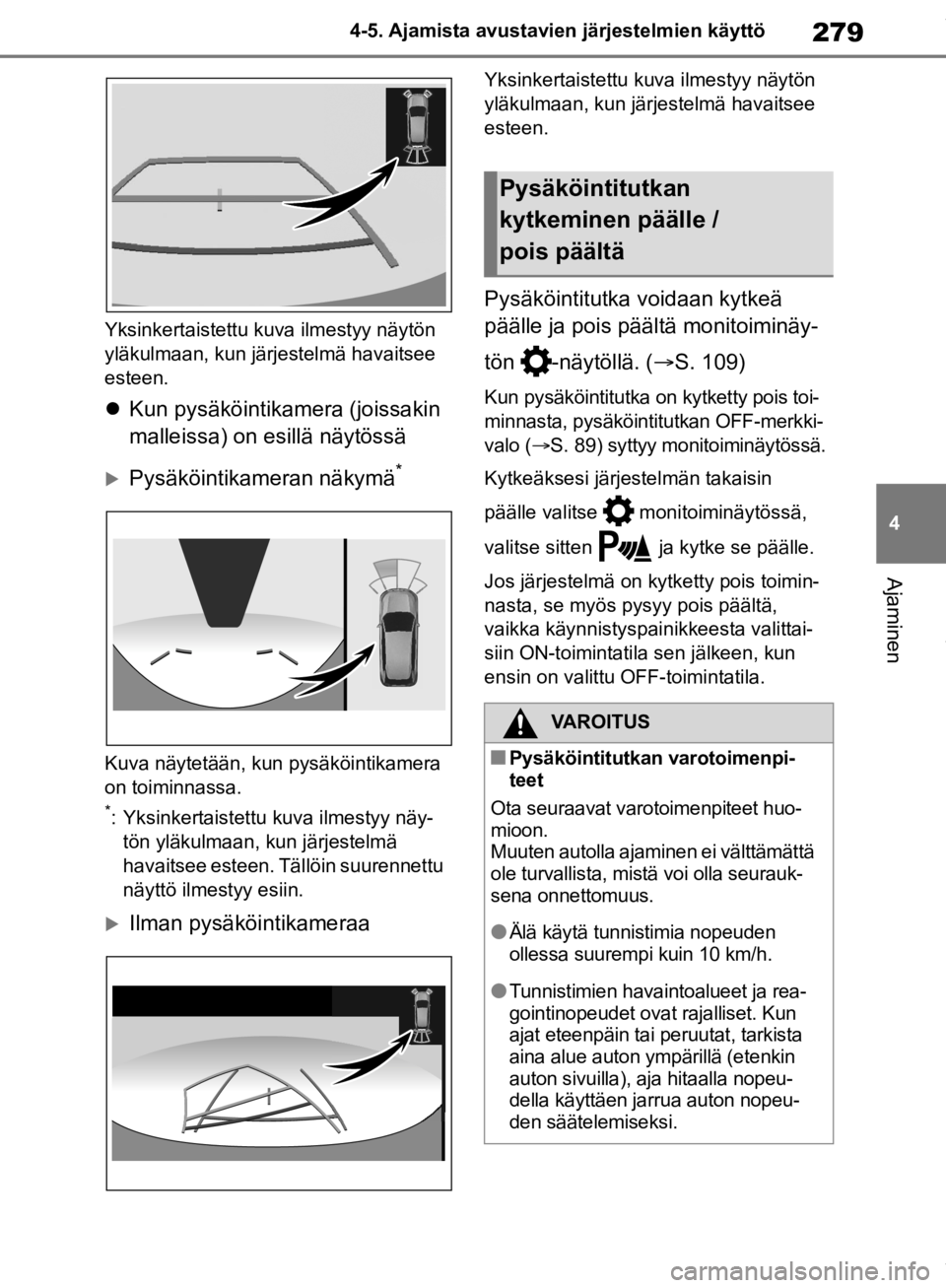

nNäyttö (audiojärjestelmän
näyttö)
Kun tunnistimet havaitsevat koh-
teen, kuten seinän, kohteen sijain-
nista ja etäisyydestä kertova kuva
ilmestyy navigointijärjestelmän (jois-
sakin malleissa) tai mediakeskuksen
(joissakin malleissa) näyttöön.
 Kun opastava peruutuskamera-
näyttö (joissakin malleissa) on
esillä näytössä

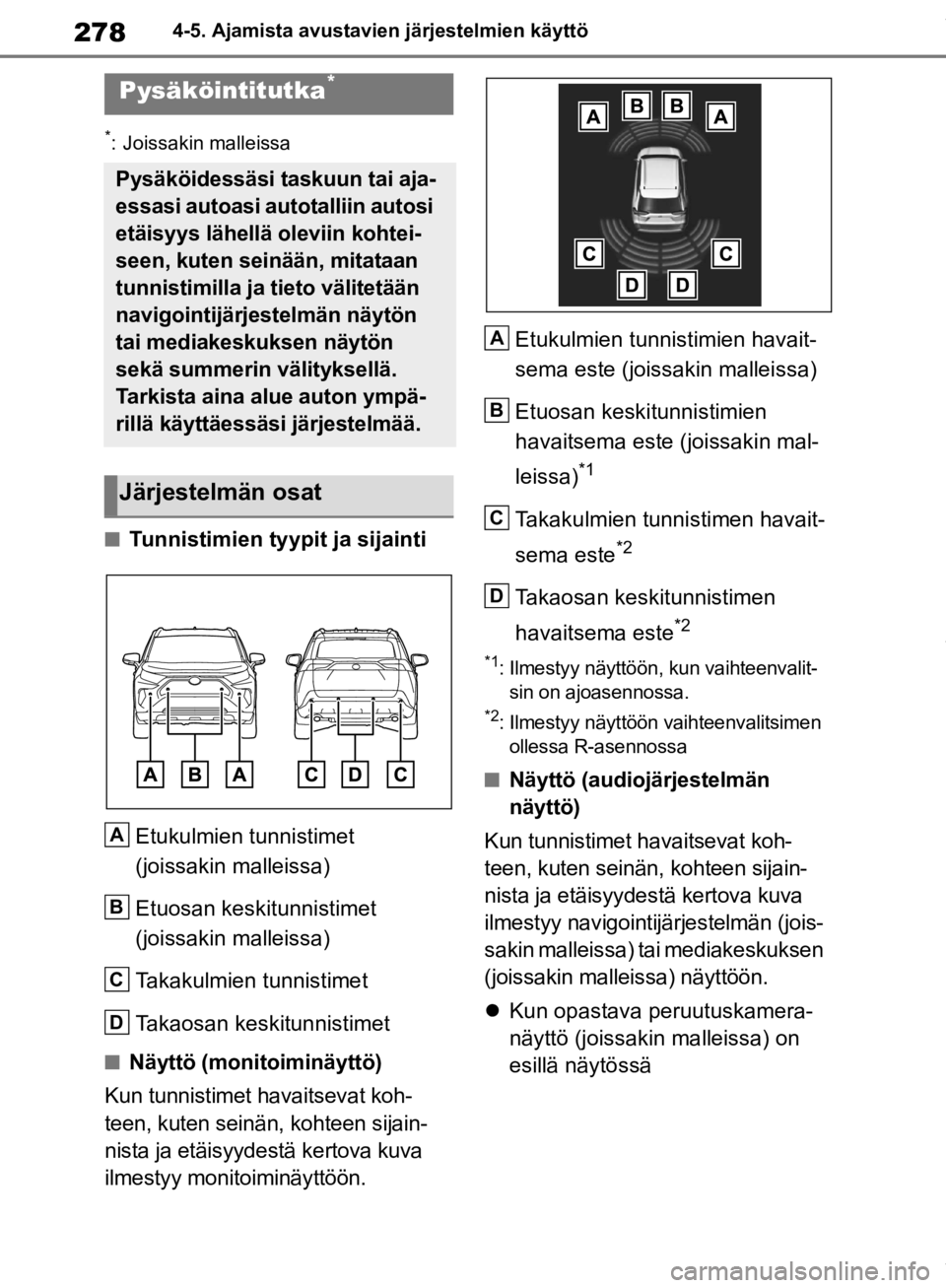

Pysäköintitutka*
Pysäköidessäsi taskuun tai aja-
essasi autoasi autotalliin autosi
etäisyys lähellä oleviin kohtei-
seen, kuten seinään, mitataan
tunnistimilla ja tieto välitetään
navigointijärjestelmän näytön
tai mediakeskuksen näytön
sekä summerin välityksellä.
Tarkista aina alue auton ympä-
rillä käyttäessäsi järjestelmää.
Järjestelmän osat
A
B
C
D
A
B
C
D
OM42C86FI.book Page 278 Friday, January 17, 2020 12:03 PM

279
4
4-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
Yksinkertaistettu ku
va ilmestyy näytön
yläkulmaan, kun järjestelmä havaitsee
esteen.
 Kun pysäköintikamera (joissakin
malleissa) on esillä näytössä
Pysäköintikameran näkymä*
Kuva näytetään, kun pysäköintikamera
on toiminnassa.
*: Yksinkertaistettu kuva ilmestyy näy-
tön yläkulmaan, kun järjestelmä
havaitsee esteen. Tällöin suurennettu
näyttö ilmestyy esiin.
Ilman pysäköintikameraa
Yksinkertaistettu ku va ilmestyy näytön
yläkulmaan, kun järjestelmä havaitsee
esteen.
Pysäköintitutka voidaan kytkeä
päälle ja pois päältä monitoiminäy-
tön -näytöllä. ( S. 109)
Kun pysäköintitutka on kytketty pois toi-
minnasta, pysäköinti tutkan OFF-merkki-
valo ( S. 89) syttyy monitoiminäytössä.
Kytkeäksesi järjestelmän takaisin
päälle valitse monitoiminäytössä,
valitse sitten ja kytke se päälle.
Jos järjestelmä on kytketty pois toimin-
nasta, se myös pysyy pois päältä,
vaikka käynnistyspa inikkeesta valittai-
siin ON-toimintatila sen jälkeen, kun
ensin on valittu OFF-toimintatila.
Pysäköintitutkan
kytkeminen päälle /
pois päältä
VAROITUS
nPysäköintitutkan varotoimenpi-
teet
Ota seuraavat varotoimenpiteet huo-
mioon.
Muuten autolla ajaminen ei välttämättä
ole turvallista, mistä voi olla seurauk-
sena onnettomuus.
lÄlä käytä tunnistimia nopeuden
ollessa suurempi kuin 10 km/h.
lTunnistimien havaintoalueet ja rea-
gointinopeudet ovat rajalliset. Kun
ajat eteenpäin tai peruutat, tarkista
aina alue auton ympärillä (etenkin
auton sivuilla), aja hitaalla nopeu-
della käyttäen jarrua auton nopeu-
den säätelemiseksi.
OM42C86FI.book Page 279 Friday, January 17, 2020 12:03 PM

2804-5. Ajamista avustavien järjestelmien käyttö
nJärjestelmää voidaan käyttää, kun
lKäynnistyspainike on ON-toimintati-
lassa.
lPysäköintitutka on kytketty päälle.
lAuton nopeus on alle noin 10 km/h.
lVaihteenvalitsin on muussa kuin P-
asennossa.
nJos viesti "Pysäköintitutka ei ole
käytettävissä. Puhdista pysäköinti-
tutkan tunnistimet" ilmestyy moni-
toiminäytölle
Jokin tunnistimista saattaa olla jään,
lumen, lian tms. peittämä. Poista jää,
lumi, kura jne. tunnistimesta järjestelmän
normaalin toiminnan palauttamiseksi.
Koska jäätä muodostuu tunnistimiin
alhaisissa lämpötiloissa, varoitusviesti
saattaa ilmestyä tai tunnistin ei ehkä
havaitse kohdetta. Järjestelmä palaa nor-
maaliksi, kun jää sulaa.
Jos varoitusviesti ilmestyy näyttöön,
vaikka tunnistin on puhdas, tunnisti-
messa saattaa olla toimintahäiriö. Anna
valtuutetun Toyota-jälleenmyyjän tai -kor-
jaamon tai muun luotettavan korjaamon
tutkia auto.
VAROITUS
lÄlä asenna varusteita puskurien
läheisyyteen, sillä nämä alueet ovat
tunnistimien havainnointialueella.
lAluetta, joka on välittömästi pusku-
reiden alla, ei voida havaita.
Ohuita esteitä tai esineitä, jotka ovat
alempana kuin tunnistin, ei välttä-
mättä havaita auton lähestyessä
niitä, vaikka jä rjestelmä olisi ne
havainnut jo kerran.
nMilloin toiminto tulisi kytkeä pois
Kytke seuraavissa ti lanteissa järjes-
telmä pois toiminnasta, sillä se saattaa
aktivoitua, vaikka törmäyksen mahdol-
lisuutta ei ole.
lAuton lokasuojaan on asennettu
pystytanko tai radioantenni.
lEtu- tai takauskuri in tai tunnistimeen
kohdistuu voimakas isku.
lJos autoon asennetaan muu kuin
alkuperäinen jousitusjärjestelmä
(esim. madallettu jousitus).
lAutoon on kiinnitetty hinaussilmukat.
lAutoon asennetaan taustavalaistu
rekisterikilpi.
nKun käytät pysäköintitutkaa
Seuraavissa tilantei ssa järjestelmä ei
välttämättä pysty toimimaan oikein,
esim. tunnistimeen tulleen toimintahäi-
riön takia. Tarkastuta autosi valtuute-
tulla Toyota-jälleenmyyjällä tai -korjaa-
molla tai muussa a mmattitaitoisessa ja
hyvin varustetussa korjaamossa.
lPysäköintitutkan näyttö vilkkuu tai
ilmestyy jatkuvasti ja äänimerkki
kuuluu, vaikka estettä ei ole
havaittu.
lJos tunnistimen ympärillä oleva alue
törmää johonkin tai siihen kohdistuu
kova isku.
lJos puskuri tai etusäleikkö törmää
johonkin.
lJos näyttö vilkkuu tai on jatkuvasti
esillä, eikä summeri anna äänimerk-
kiä, paitsi silloin kun mykistystoi-
minto on kytketty päälle.
nHuomioitavaa auton pesussa
Älä kohdista voimakkaita vesi- tai höy-
rysuihkuja tunnistimien alueelle.
Muuten seurauksena saattaa olla tun-
nistimien toimintahäiriöt.
lJos peset autoa painepesurilla, älä
suuntaa vesisuihkua suoraan tunnis-
timiin. Muuten tunnistimiin saattaa
tulla toimintahäiriö.
lJos peset autoa höyrypesurilla, älä
suuntaa höyryä liian lähelle tunnisti-
mia. Muuten tunnistimiin saattaa
tulla toimintahäiriö.
OM42C86FI.book Page 280 Friday, January 17, 2020 12:03 PM
