2019 TOYOTA RAV4 Omistajan Käsikirja (in Finnish)

8
465
8
Tekniset tiedot
Tekniset tiedot
8-1. Tekniset tiedotHuoltotiedot (polttoaine, öljyn määrä
yms.) ............................... 466
Polttoainetietoa ................. 475
8-2. Muutettavat asetukset Muutettavat asetukset ...... 477
8-3. Alustaminen Alustettavat kohteet .......... 493
OM42C86FI.book Page 465 Friday, January 17, 2020 12:03 PM

4668-1. Tekniset tiedot
8-1.Tekniset tiedot
*: Kuormaamaton auto
nKaksivetomallit
*: Mallit, joilla voidaan vetää perävaunua. (S. 188)
nNelivetomallit
*: Mallit, joilla voidaan vetää perävaunua. (S. 188)

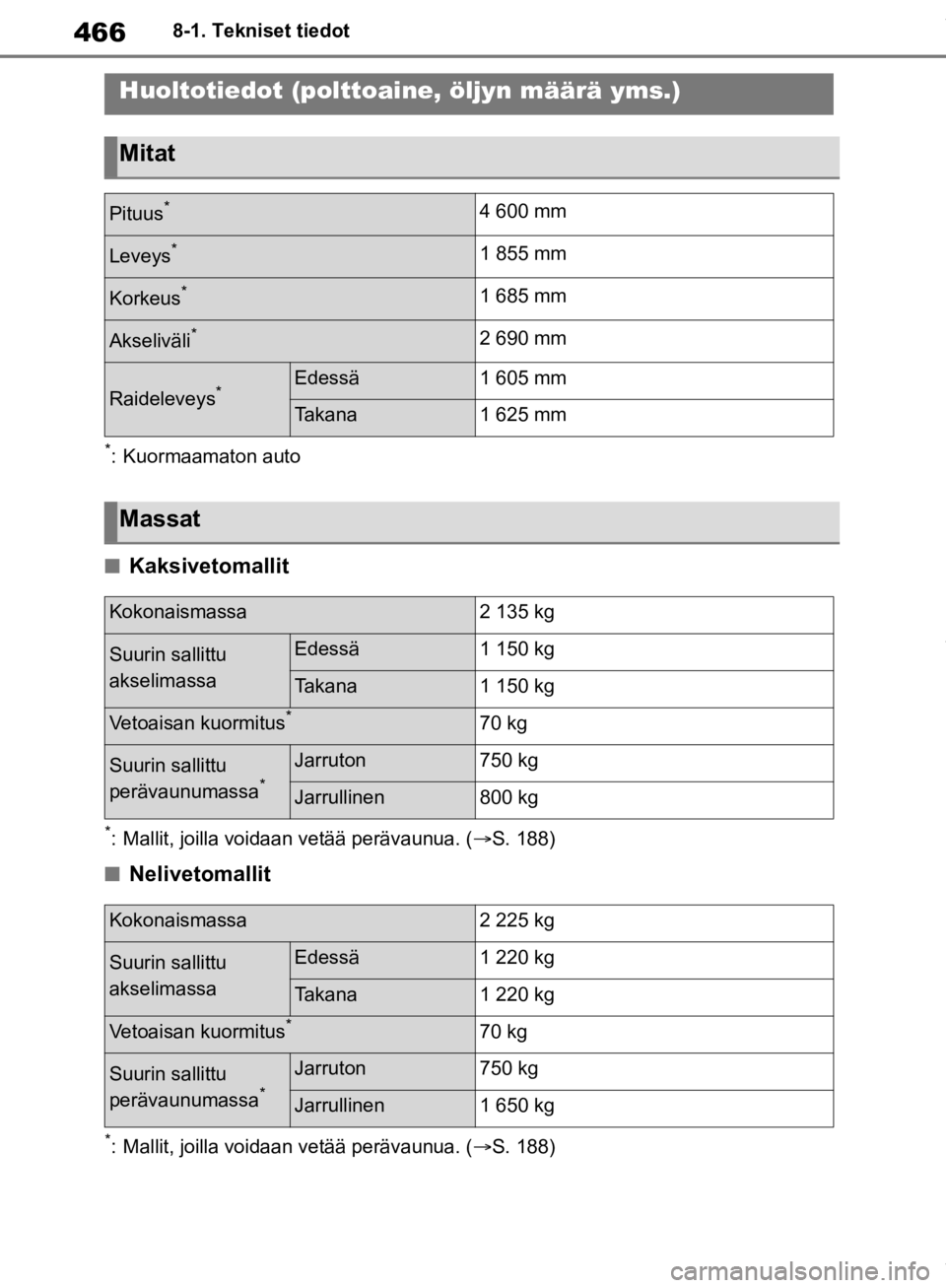

Huoltotiedot (polttoaine, öljyn määrä yms.)
Mitat
Pituus*4 600 mm
Leveys*1 855 mm
Korkeus*1 685 mm
Akseliväli*2 690 mm
Raideleveys*Edessä1 605 mm
Takana1 625 mm
Massat
Kokonaismassa2 135 kg
Suurin sallittu
akselimassaEdessä1 150 kg
Takana1 150 kg
Vetoaisan kuormitus*70 kg
Suurin sallittu
perävaunumassa*
Jarruton750 kg
Jarrullinen800 kg
Kokonaismassa2 225 kg
Suurin sallittu
akselimassaEdessä1 220 kg
Takana1 220 kg
Vetoaisan kuormitus*70 kg
Suurin sallittu
perävaunumassa*
Jarruton750 kg
Jarrullinen1 650 kg
OM42C86FI.book Page 466 Friday, January 17, 2020 12:03 PM

467
8
8-1. Tekniset tiedot
Tekniset tiedot
nAuton valmistenumero
Valmistenumero (VIN-numero) on
autosi virallinen tunn istetieto. Se on
Toyota-autosi ensis ijainen tunniste-
numero. Sitä tarvitaan rekisteröi-
täessä auton omistajaa.
Joissain malleissa tämä numero on
stanssattu kojetaulun vasempaan
yläreunaan.
Numero löytyy myös valmistajan
kilvestä.
Numero on myös stanssattu oikean
etuistuimen alle.
nMoottorin numero
Moottorin numero on stanssattu
sylinterilohkoon, kuvan osoitta-
maan paikkaan.
Auton valmistenumero
OM42C86FI.book Page 467 Friday, January 17, 2020 12:03 PM

4688-1. Tekniset tiedot

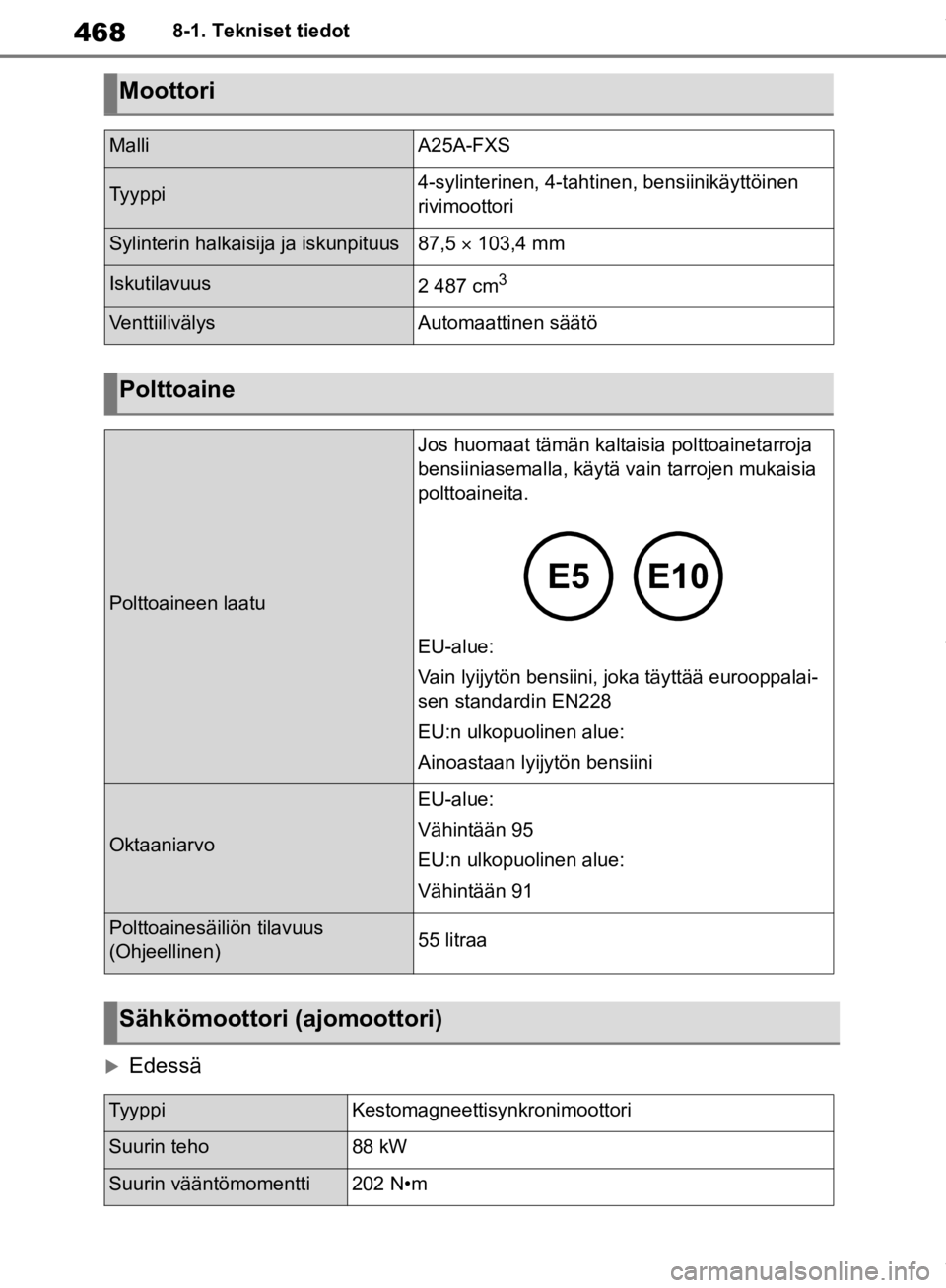

Edessä
Moottori
MalliA25A-FXS
Tyyppi4-sylinterinen, 4-tahtinen, bensiinikäyttöinen
rivimoottori
Sylinterin halkaisija ja iskunpituus87,5  103,4 mm
Iskutilavuus2 487 cm3
VenttiilivälysAutomaattinen säätö
Polttoaine
Polttoaineen laatu
Jos huomaat tämän kaltaisia polttoainetarroja
bensiiniasemalla, käytä vain tarrojen mukaisia
polttoaineita.
EU-alue:
Vain lyijytön bensiini, joka täyttää eurooppalai-
sen standardin EN228
EU:n ulkopuolinen alue:
Ainoastaan lyijytön bensiini
Oktaaniarvo
EU-alue:
Vähintään 95
EU:n ulkopuolinen alue:
Vähintään 91
Polttoainesäiliön tilavuus
(Ohjeellinen)55 litraa
Sähkömoottori (ajomoottori)
TyyppiKestomagneettisynkronimoottori
Suurin teho88 kW
Suurin vääntömomentti202 N•m
OM42C86FI.book Page 468 Friday, January 17, 2020 12:03 PM

469
8
8-1. Tekniset tiedot
Tekniset tiedot
Takana (Nelivetomallit)
nÖljytilavuus (tyhjennys ja täyttö – ohjeellinen*)
*: Öljytilavuus on ohjearvo, jota käytetään öljyä vaihdettaessa. Lämmitä moottori ja
sammuta hybridijärjestelmä, odota vähintä än 5 minuuttia ja tarkasta öljyn taso
mittatikulta.
nMoottoriöljyn valinta
Autosi moottorissa on Toyota
Genuine Motor Oil -moottoriöljy. Toyota suosittelee Toyota Genuine
Motor Oil -öljyn käyttämistä. Myös
jotakin toista vastaavanlaatuista
öljyä voidaan käyttää.
Öljyn laatu:
0W-16:
API-luokan SN "Resource-Conser-
ving"- tai SN PLUS "Resource-Con-
serving"-moniasteöljy
0W-20, 5W-30 ja 10W-30: API-luokan SL "Energy-Conser-
ving"-, SM "Energy-Conserving"-,
SN "Resource-Conserving"-, SN
PLUS "Resource-Conserving"- tai
ILSAC-moniasteöljy
15W-40:
API-luokan SL-, SM-, SN- tai SN
PLUS -moniasteöljy
Suositeltava visk
ositeetti (SAE):
Autossasi käytetty SAE 0W-16
-moottoriöljy on hyvien kylmäkäyn-
nistysominaisuuksiensa ja polttoai-
netaloudellisuutensa vuoksi paras
valinta.

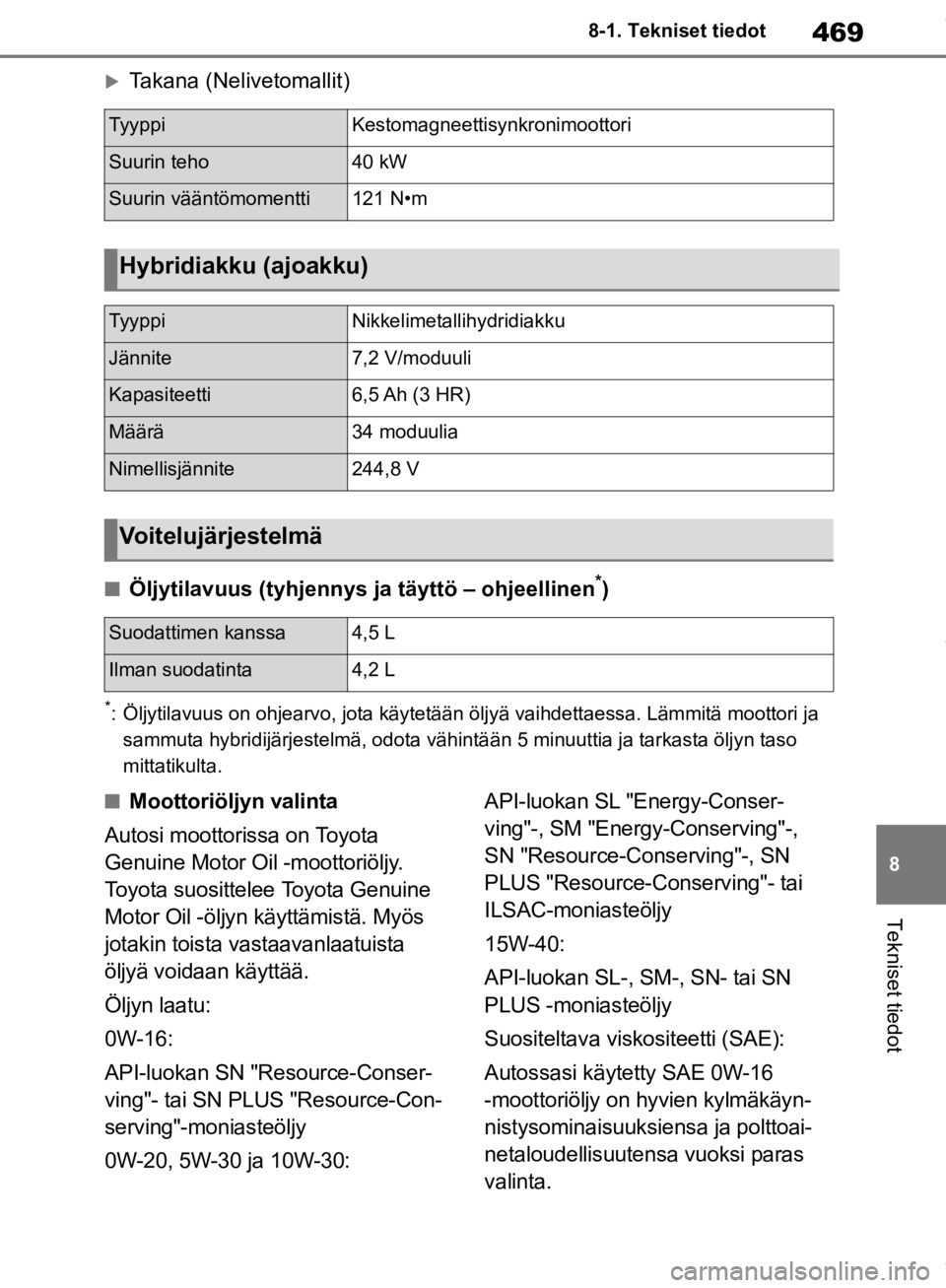

TyyppiKestomagneettisynkronimoottori
Suurin teho40 kW
Suurin vääntömomentti121 N•m
Hybridiakku (ajoakku)
TyyppiNikkelimetallihydridiakku
Jännite7,2 V/moduuli
Kapasiteetti6,5 Ah (3 HR)
Määrä34 moduulia
Nimellisjännite244,8 V
Voitelujärjestelmä
Suodattimen kanssa4,5 L
Ilman suodatinta4,2 L
OM42C86FI.book Page 469 Friday, January 17, 2020 12:03 PM

4708-1. Tekniset tiedot
Jos SAE 0W-16 -moottoriöljyä ei ole
saatavilla, voit myös käyttää SAE
0W-20 -moottoriöljyä. Se tulee kui-
tenkin vaihtaa SAE 0W-16-moottori-
öljyksi seuraavan öljynvaihdon
yhteydessä.
Jos käytät SAE 10W-30- tai kor-
keamman viskositeetin omaavaa
moottoriöljyä erittäin alhaisissa läm-
pötiloissa, saattaa moottorin käyn-
nistys olla vaikeaa. Näissä olosuh-
teissa tulisi valita SAE 0W-16-, 0W-
20- tai 5W-30 -moottoriöljy.Ennakoitu lämpötila-alue ennen
seuraavaa öljynvaihtoa
Suositus
Öljyn viskositeetti (0W-16 on tässä
selitetty esimerkkinä):
• Öljyn viskositeet tiluokituksessa
0W-16, 0W tarkoittaa, että öljyllä
on hyvät kylmäkäynnistysominai-
suudet. Mitä pienempi luku on
ennen W:tä, sitä paremmat ovat
öljyn kylmäkäynnistysominaisuu-
det. • Luku 16 luokassa 0W-16 ilmaisee
viskositeetin, kun öljyn lämpötila
on korkea. Viskositeetiltaan suu-
rempi öljy (jonka arvo on suu-
rempi) saattaa soveltua mootto-
riin paremmin, jos autolla ajetaan
suurilla nopeuksilla tai erittäin ras-
kaan kuormituksen olosuhteissa.
Öljyastioiden tarrojen tulkitseminen:
Jompikumpi tai molemmat API-
rekisteröidyt merkit on lisätty öljyas-
tioihin auttamaan oikean öljylaadun
valitsemisessa.
API Service -tunnus
Yläosa: "API SERVICE SN" tarkoittaa
öljyn laatua American Petroleum Insti-
tute (API) -luokituksella.
Keskiosa: "SAE 0W-16" tarkoittaa SAE-
viskositeettiarvoa.
Alaosa: "Resource-Conserving" merkin
alaosassa kertoo, että öljyllä on polttoai-
netta säästäviä ja ympäristön huomioivia
ominaisuuksia.
ILSAC-merkintä
The International Lubricant Specifica-
tion Advisory Committee (ILSAC) Certifi-
cation -merkintä löytyy astian etupuo-
lelta.
A
B
A
B
OM42C86FI.book Page 470 Friday, January 17, 2020 12:03 PM

471
8
8-1. Tekniset tiedot
Tekniset tiedot
*: Jäähdytysnesteen t
ilavuus on ohjearvo.
Jos vaihto on tarpeen, ota yhteyttä va ltuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun luotettavaan korjaamoon.

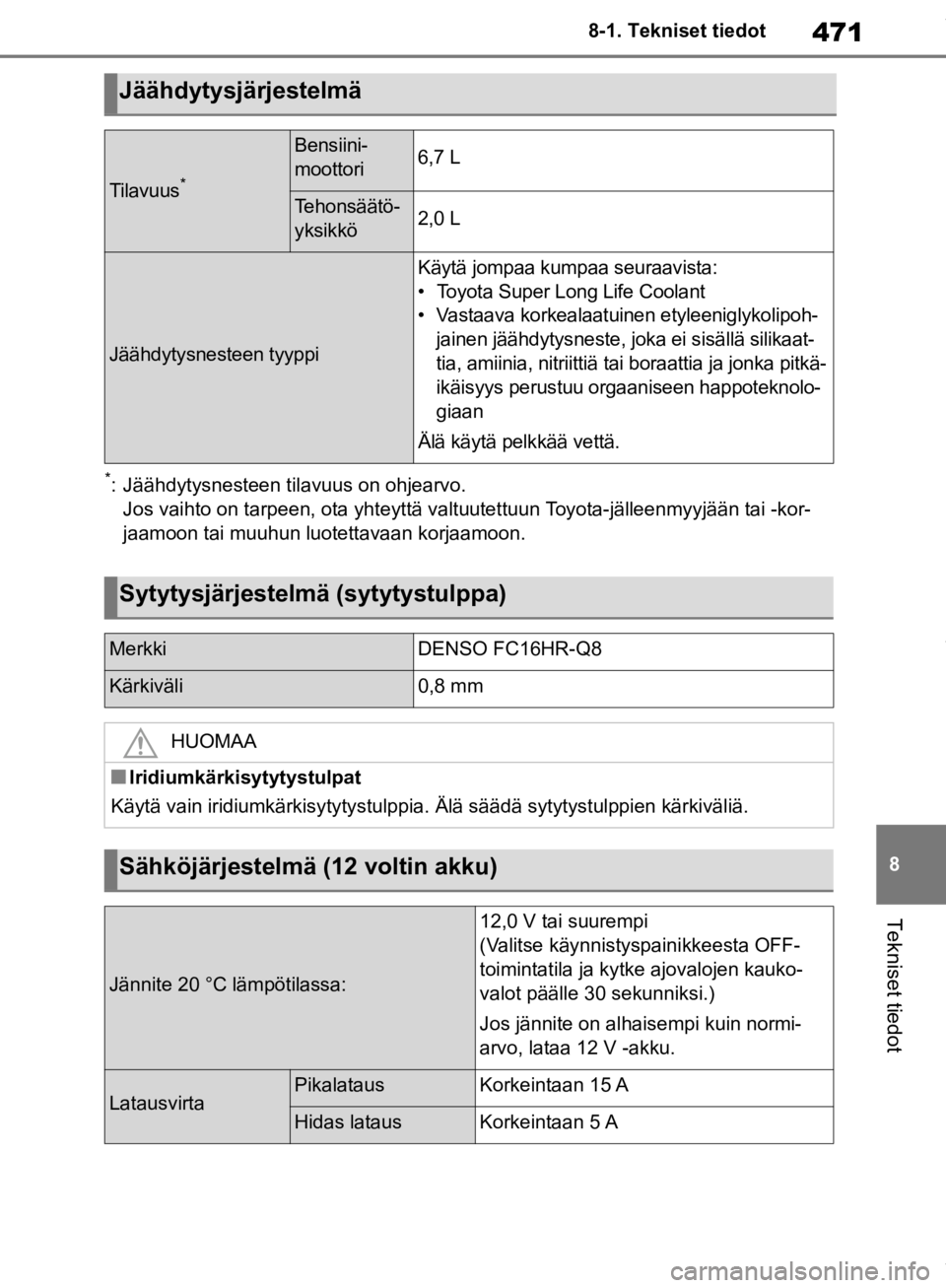

Jäähdytysjärjestelmä
Tilavuus*
Bensiini- moottori6,7 L
Tehonsäätö-yksikkö2,0 L
Jäähdytysnesteen tyyppi
Käytä jompaa kumpaa seuraavista:
• Toyota Super Long Life Coolant
• Vastaava korkealaatuinen etyleeniglykolipoh- jainen jäähdytysneste, joka ei sisällä silikaat-
tia, amiinia, nitriittiä tai boraattia ja jonka pitkä-
ikäisyys perustuu orgaaniseen happoteknolo-
giaan
Älä käytä pelkkää vettä.
Sytytysjärjestelmä (sytytystulppa)
MerkkiDENSO FC16HR-Q8
Kärkiväli0,8 mm
HUOMAA
nIridiumkärkisytytystulpat
Käytä vain iridiumkärkisytytystulppia. Älä säädä sytytystulppien kärkiväliä.
Sähköjärjestelmä (12 voltin akku)
Jännite 20 °C lämpötilassa:
12,0 V tai suurempi
(Valitse käynnistyspainikkeesta OFF-
toimintatila ja kytke ajovalojen kauko-
valot päälle 30 sekunniksi.)
Jos jännite on alhaisempi kuin normi-
arvo, lataa 12 V -akku.
LatausvirtaPikalatausKorkeintaan 15 A
Hidas latausKorkeintaan 5 A
OM42C86FI.book Page 471 Friday, January 17, 2020 12:03 PM

4728-1. Tekniset tiedot
*: Nestetilavuudet ovat ohjearvoja.Jos vaihto on tarpeen, ota yhteyttä va ltuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun luotettavaan korjaamoon.
*: Nestetilavuudet ovat ohjearvoja. Jos vaihto on tarpeen, ota yhteyttä va ltuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun luotettavaan korjaamoon.
*: Polkimen vähimmäisetä isyys lattiasta painettuna 300 N voimalla hybridijärjestel-
män ollessa käynnissä.
Hybridivaihteisto
Nestetilavuus*3,9 L
Nesteen laatuToyota Genuine ATF WS
HUOMAA
nHybridivaihteistoöljyn laatu
Muun kuin edellä mainitun vaihteistoöljyn käyttö voi aiheuttaa epänormaalia ääniä
tai värinöitä, tai viime kädessä vahingoittaa autosi vaihteistoa.
Takatasauspyörästö (takasähkömoottori) (nelivetomallit)
Nestetilavuus*1,7 L
Nesteen laatuToyota Genuine ATF WS
HUOMAA
nTakatasauspyörästön nesteen tyyppi
Muun kuin edellä mainitun tasauspyörästön nesteen käyttö voi aiheuttaa epänor-
maalia ääniä tai värinöitä, tai viime k ädessä vahingoittaa autosi tasauspyörästöä.
Jarrut
Polkimen etäisyys lattiasta*124 mm
Polkimen vapaaliike1,0 - 6,0 mm
Nesteen laatuSAE J1703 tai FMVSS No. 116 DOT 3
SAE J1704 tai FMVSS No. 116 DOT 4
OM42C86FI.book Page 472 Friday, January 17, 2020 12:03 PM
