7-3. Manutenzione “fai da te”
Manutenzione e cura

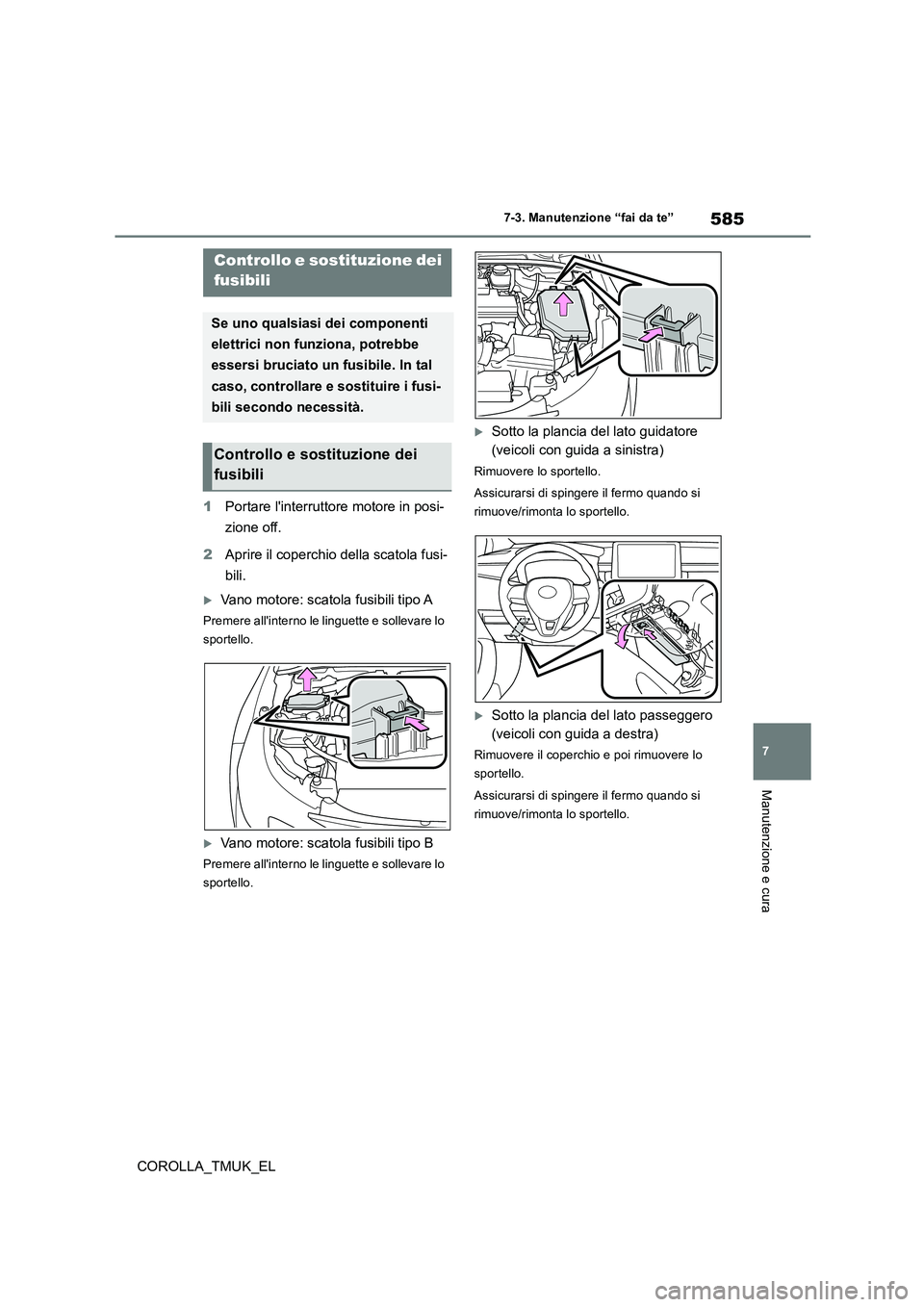

1Portare l'interruttore motore in posi-
zione off.
2 Aprire il coperchio della scatola fusi-
bili.
Vano motore: scatola fusibili tipo A
Premere all'interno le linguette e sollevare lo
sportello.
Vano motore: scatola fusibili tipo B
Premere all'interno le linguette e sollevare lo
sportello.
Sotto la plancia del lato guidatore
(veicoli con guida a sinistra)
Rimuovere lo sportello.
Assicurarsi di spingere il fermo quando si
rimuove/rimonta lo sportello.
Sotto la plancia del lato passeggero
(veicoli con guida a destra)
Rimuovere il coperchio e poi rimuovere lo
sportello.
Assicurarsi di spingere il fermo quando si
rimuove/rimonta lo sportello.
Controllo e sostituzione dei
fusibili
Se uno qualsiasi dei componenti
elettrici non funziona, potrebbe
essersi bruciato un fusibile. In tal
caso, controllare e sostituire i fusi-
bili secondo necessità.
Controllo e sostituzione dei
fusibili

586
COROLLA_TMUK_EL
7-3. Manutenzione “fai da te”
3Rimuovere il fusibile con l'estrattore.
Solo i fusibili di tipo A possono
essere rimossi utilizzando l'estrat-
tore.
4 Controllare se il fusibile è bruciato.
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio nominale adeguato.
L'amperaggio nominale è indicato sul coper- chio della scatola fusibili.
Tipo A
Fusibile normale
Fusibile bruciato
Tipo B
Fusibile normale
Fusibile bruciato
Tipo C
Fusibile normale
Fusibile bruciato

587
7
COROLLA_TMUK_EL
7-3. Manutenzione “fai da te”
Manutenzione e cura
Tipo D
Fusibile normale
Fusibile bruciato
Tipo E
Fusibile normale
Fusibile bruciato
■Dopo la sostituzione di un fusibile
●Prima di montare lo sportello, verificare che la linguetta sia inserita saldamente.
●Se le luci non si accendono nemmeno dopo aver sostituito il fusibile, potrebbe essere necessario sostituire una lampa-
dina. ( P.588)
●Se il fusibile sostituito si brucia ancora,
fare ispezionare il veicolo da un qualsiasi concessionario autorizzato Toyota o offi-cina Toyota, o un'altra officina affidabile.
■Se è presente un sovraccarico in un cir-
cuito
I fusibili sono progettati in modo tale da bru- ciare per evitare il danneggiamento dell'intero cablaggio elettrico.
■Quando si sostituiscono le lampadine
Toyota raccomanda di utilizzare prodotti origi- nali Toyota progettati per questo veicolo.Poiché alcune lampadine sono collegate a
circuiti progettati per evitare sovraccarichi, parti non originali o parti non specifiche per il presente veicolo potrebbero risultare non uti-
lizzabili.
AVVISO
■Per evitare guasti del sistema e l'incendio del veicolo
Adottare le seguenti precauzioni.
La mancata osservanz a potrebbe causare danni al veicolo ed, eventualmente, un incendio o lesioni.
●Non utilizzare mai un fusibile con ampe-raggio nominale superiore a quello pre-scritto, né utilizzare altri oggetti al posto
del fusibile.
●Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, neanche come soluzione tempo-ranea.
●Non modificare i fusibili o le scatole dei fusibili.
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del sovraccarico elettrico da un qualsiasi con-cessionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile, il più presto possibile.

588
COROLLA_TMUK_EL
7-3. Manutenzione “fai da te”
Controllare la potenza in watt della lam-
padina da sostituire. ( P.663)
 P. 6 7 0
Hatchback
Luci della targa
Station wagon
Luci della targa
■Lampadine che devono essere
sostituite da un qualsiasi conces-
sionario autorizzato Toyota o offi-
cina Toyota, o un'altra officina
affidabile
 Fari
 Luci di posizione anteriori
 Luci di guida diurna
 Indicatori di direzione
 Fendinebbia (se presenti)
 Fanali posteriori
 Luci di stop
 Luce di retromarcia
 Retronebbia
 Terza luce di stop
■Lampadine a LED
Tutte le luci, escluse le luci della targa, sono costituite da una serie di LED. Se uno dei
LED dovesse bruciarsi, portare il veicolo da un qualsiasi concessio nario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile, per fare sostituire la luce.
■Formazione di condensa all'interno della lente
L'accumulo temporaneo di condensa all'interno della lente del faro non indica un
malfunzionamento. Contattare un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile, per ulte-
riori informazioni nelle seguenti situazioni:
Lampadine
Si possono sostituire da soli le
seguenti lampadine. Il livello di dif-
ficoltà della sostituzione dipende
dalla lampadina. Poiché sussiste
un pericolo di danneggiamento dei
componenti, si raccomanda di far
eseguire la sostituzione da un
qualsiasi concessionario autoriz-
zato Toyota o officina Toyota, o
un'altra officina affidabile.
Preparazione per la sostitu-
zione di una lampadina
Disattivazione del sistema del
portellone posteriore elettrico
(se presente)
Posizioni delle lampadine

589
7
COROLLA_TMUK_EL
7-3. Manutenzione “fai da te”
Manutenzione e cura
●All'interno della lente si sono accumulate grandi gocce d'acqua.
●All'interno del faro si è accumulata acqua.
■Quando si sostituiscono le lampadine
 P.587
■Luci della targa
Hatchback
1 Rimuovere l'unità luce.
Inserire un cacciavite a testa piatta o simile nel foro accanto alla luce e rimuoverla come
mostrato in figura.
Per evitare danni al veicolo, avvolgere il cac- ciavite a testa piatta con del nastro adesivo.
2 Ruotare il portalampada in senso
antiorario ed estrarlo.
3 Rimuovere la lampadina.
4 Per l'installazione, eseguire in
senso inverso i passaggi elencati.
Station wagon
1 Rimuovere la copertura.
Inserire un cacciavite a testa piatta
o simile nella fessura sul lato destro
e sganciare il fermo.
Inserire un cacciavite a testa piatta
o simile nella fessura sul lato sini-
Sostituzione delle lampadine

590
COROLLA_TMUK_EL
7-3. Manutenzione “fai da te”
stro e sganciare il fermo, quindi
rimuovere la copertura.
Per evitare di danneggiare il veicolo, avvol-
gere la punta del cacciavite con del nastro adesivo.
2 Inserire un piccolo cacciavite a testa
piatta, ecc. nel foro destro o sinistro
della lente.
Lente
3 Rimuovere la lente.
Spingere di lato il cacciavite nella direzione della freccia indicata in figura, liberare il gan-
cio e rimuovere la lente.
Gancio
4 Rimuovere la lampadina.
5 Installare una nuova lampadina.
6 Installare la lente.
1 Fissare la lente al gancio destro o a
quello sinistro .

591
7
COROLLA_TMUK_EL
7-3. Manutenzione “fai da te”
Manutenzione e cura
2Spingere la lente in posizione.
7 Dopo l'installazione, tirare delicata-
mente la lente per verificare che sia
stata montata correttamente.
8 Reinstallare la copertura.
1 Con la freccia sul lato interno della
copertura rivolta verso l’alto, inse-
rire la linguetta (indicata dalla linea
tratteggiata).
2 Spingere il lato inferiore della coper-
tura nella direzione della freccia
mostrata in figura per fissare i due
fermi.
AVVISO
■Sostituzione delle lampadine
●Spegnere le luci. Non tentare di sostitu-
ire la lampadina immediatamente dopo aver spento le luci. Le lampadine rag-giungono temperature molto elevate e
potrebbero provocare ustioni.
●Non toccare il vetro della lampadina a mani nude. Nel caso in cui non si possa
evitare di tenere la parte di vetro, utiliz- zare un panno pulito e asciutto per evi-tare che umidità e oli entrino in contatto
con la lampadina. Inoltre, se la lampa- dina si graffia o cade, potrebbe bruciare o incrinarsi.
●Installare completamente le lampadine e tutti i componenti usati per fissarle. La
mancata osservanza può provocare danni termici o incendi, oppure dell'acqua potrebbe penetrare nell'unità
luce. Questo potrebbe danneggiare le luci o favorire l'accumulo di condensa sulla lente.
■Per evitare danni o incendi
Accertarsi che le lampadine siano comple- tamente inserite e bloccate.
