2019 MAZDA MODEL 3 HATCHBACK Užívateľská príručka (in Slovak)

Filter pevných častíc
pre vznetové motory
(SKYACTIV-D 1.8)
Filter pevných častíc pre
vznetové motory
Filter pevných častíc pre vznetové
motory zhromažďuje a odstraňuje
väčšinu pevných častíc (PM)
z výfukových plynov vznetového
motora.
Pevné častice nazhromaždené
časticovým filtrom sa odstraňujú
v priebehu normálnej jazdy, avšak za
nasledujúcich podmienok sa nemusia
pevné častice odstrániť a môže sa
zobraziť/rozsvietiť varovná indikácia /
varovná kontrolka filtra pevných častíc
vznetového motora
:
 Ak ide vozidlo dlhší čas rýchlosťou
15 km/h alebo nižšou.
 Ak vozidlo opakovane jazdí krátke
trasy (10 minút alebo menej) alebo
ak jazdí so studeným motorom.
 Ak motor vozidla beží dlhší čas
na voľnobeh.
4-96
Filter pevných častíc pre vznetové motory

*Niektoré modely.

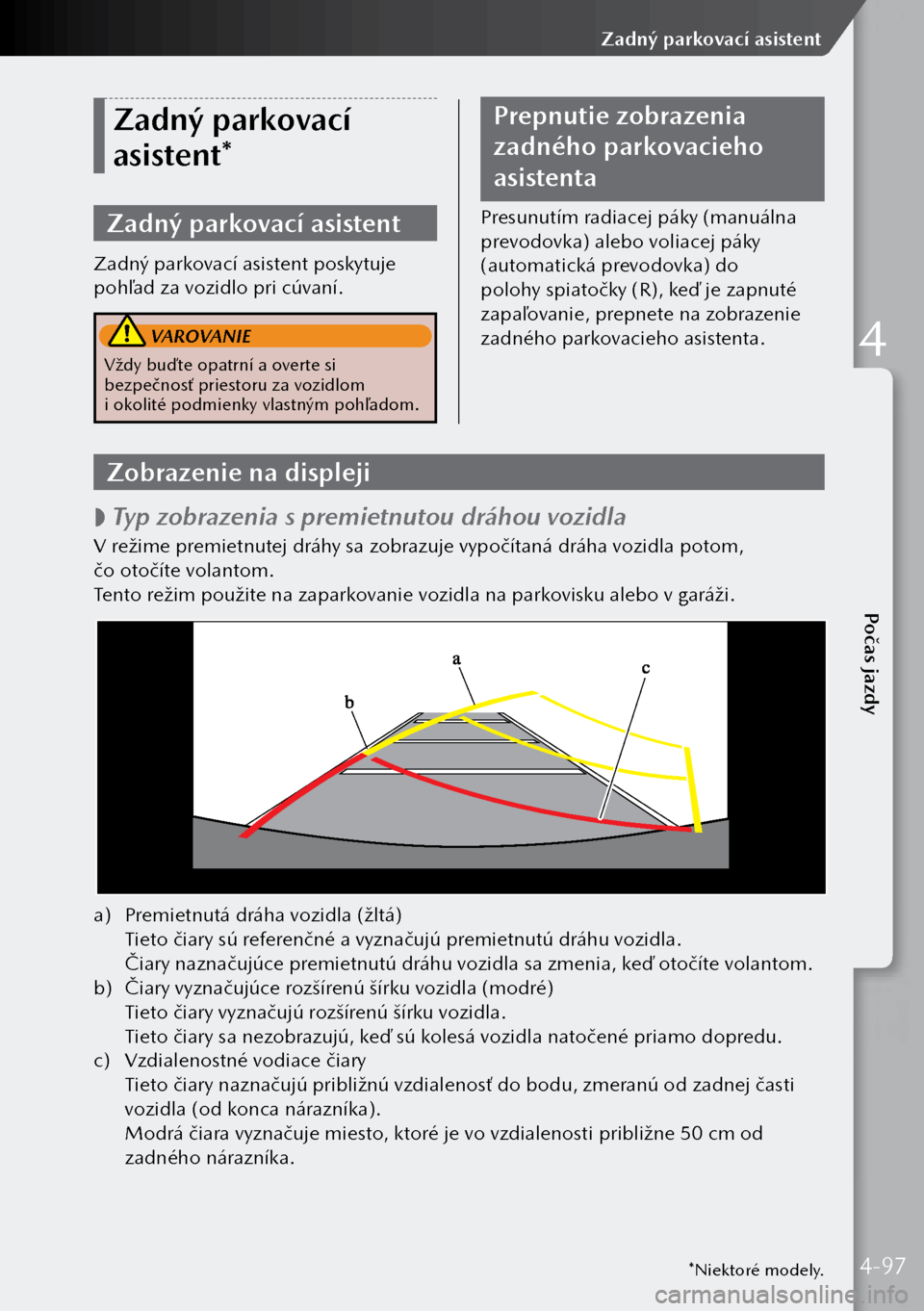

Zadný parkovací
asistent*
Zadný parkovací asistent
Zadný parkovací asistent poskytuje
pohľad za vozidlo pri cúvaní.
VAROVANIE
Vždy buďte opatrní a overte si
bezpečnosť priestoru za vozidlom
i okolité podmienky vlastným pohľadom.
Prepnutie zobrazenia
zadného parkovacieho
asistenta
Presunutím radiacej páky (manuálna
prevodovka) alebo voliacej páky
(automatická prevodovka) do
polohy spiatočky (R), keď je zapnuté
zapaľovanie, prepnete na zobrazenie
zadného parkovacieho asistenta.
Zobrazenie na displeji

 Typ zobrazenia s premietnutou dráhou vozidla
V režime premietnutej dráhy sa zobrazuje vypočítaná dráha vozidla potom,
čo otočíte volantom.
Tento režim použite na zaparkovanie vozidla na parkovisku alebo v garáži.
a)
Premietnutá dráha vozidla (žltá)
Tieto čiary sú referenčné a vyznačujú premietnutú dráhu vozidla.
Čiary naznačujúce premietnutú dráhu vozidla sa zmenia, keď otočíte volantom.
b) Čiary vyznačujúce rozšírenú šírku vozidla (modré)
Tieto čiary vyznačujú rozšírenú šírku vozidla.
Tieto čiary sa nezobrazujú, keď sú kolesá vozidla natočené priamo dopredu.
c) Vzdialenostné vodiace čiary
Tieto čiary naznačujú približnú vzdialenosť do bodu, zmeranú od zadnej časti
vozidla (od konca nárazníka).
Modrá čiara vyznačuje miesto, ktoré je vo vzdialenosti približne 50 cm od
zadného nárazníka.
4-97
Počas jazdy
Zadný parkovací asistent
4

Červená a žltá čiara, ktorých poloha sa zmení, keď otočíte volantom, vyznačujú
body vo vzdialenosti približne 50 cm (červená) a 100 cm (žltá) od zadného
nárazníka (v strede každej čiary).
Dochádza k určitým nepresnostiam, keď nie sú kolesá natočené priamo dopredu.
Na vyššie uvedenej ilustrácii je pravá strana vozidla v pozícii bližšej k vzdialenosti
indikovanej vzdialenostnými vodiacimi čiarami (červená: bod približne 50 cm,
žltá: bod približne 100 cm za zadným nárazníkom), zatiaľ čo ľavá strana je vo
vzdialenejšej polohe.

 Typ zobrazenia s pevnými pomocnými čiarami
Vodiace čiary, ktoré indikujú šírku vozidla (žlté), sa zobrazujú na obrazovke ako
vyznačenie približnej šírky vozidla pre porovnanie so šírkou parkovacieho miesta,
do ktorého sa chystáte zacúvať.
Toto zobrazenie použite na zaparkovanie vozidla na parkovisku alebo v garáži.
a)
Vodiace čiary reprezentujúce šírku vozidla (žlté)
Vodiace čiary slúžia ako referenčné a vyznačujú približnú šírku vozidla.
b) Vzdialenostné vodiace čiary
Tieto čiary naznačujú približnú vzdialenosť do bodu, zmeranú od zadnej časti
vozidla (od konca nárazníka).
Červená a žltá čiara označujú body, ktoré sú vo vzdialenosti približne 50 cm
(červená) a 100 cm (žltá) od zadného nárazníka (uprostred jednotlivých čiar).
4-98
Zadný parkovací asistent

Obsluha zadného parkovacieho asistenta

 Typ zobrazenia s premietnutou dráhou vozidla
1.
Presunutím radiacej páky (manuálna prevodovka) alebo voliacej páky
(automatická prevodovka) do polohy spiatočky (R) prepnete na zobrazenie
zadného parkovacieho asistenta.
2. Pred zacúvaním vozidla do parkovacieho miesta otáčajte volantom a sledujte
premietnutú dráhu vozidla. Vyberte takú polohu, pri ktorej vozidlo zájde
doprostred parkovacieho miesta.

1. (Stav displeja)
2. (Stav vozidla)
4-99
Počas jazdy
Zadný parkovací asistent
4

3. Hneď ako vaše vozidlo začne zachádzať do parkovacieho miesta, pokračujte
pomaly v cúvaní tak, aby vzdialenosť medzi čiarami označujúcimi šírku vozidla
a stranami parkovacieho miesta napravo i naľavo bola približne rovnaká.

1. (Stav displeja)
2. (Stav vozidla)
4. Neustále upravujte polohu volantu, až budú čiary vyznačujúce šírku vozidla
rovnobežné s pravou a ľavou stranou parkovacieho miesta.
4-100
Zadný parkovací asistent

5. Hneď ako budú rovnobežné, vyrovnajte volant a s vozidlom pomaly zacúvajte
do parkovacieho miesta. Neustále kontrolujte priestor okolo vozidla a potom
ho zastavte v najlepšej možnej polohe. (Pokiaľ sú na parkovacom mieste deliace
čiary, skontrolujte, že čiary vyznačujúce šírku vozidla sú s nimi rovnobežné.)

1. (Stav displeja)
2. (Stav vozidla)
6. Keď presuniete radiacu páku (manuálna prevodovka) alebo voliacu páku
(automatická prevodovka) z polohy spiatočky (R) do inej polohy, displej sa vráti
k predchádzajúcej obrazovke.
4-101
Počas jazdy
Zadný parkovací asistent
4

*Niektoré modely.
Systém parkovacích snímačov*
Systém parkovacích snímačov
Parkovacie snímače využívajú ultrazvukové snímače, ktoré detegujú prekážky okolo
vozidla, keď vozidlo ide nízkou rýchlosťou, napríklad pri parkovaní v garáži alebo
paralelnom parkovaní. Zvuková signalizácia a indikátor detekcie informujú vodiča
o približnej vzdialenosti vozidla od prekážky.
VAROVANIE
Nespoliehajte plne na systém parkovacích snímačov a pred jazdou vizuálne skontrolujte
okolie vášho vozidla.
Obsluha systému
parkovacích snímačov
Keď je spínač parkovacích snímačov
stlačený pri zapnutom zapaľovaní,
zaznie zvukový signál a indikačná
kontrolka sa rozsvieti.
Keď je zapaľovanie zapnuté pri
aktivovanom systéme parkovacích
snímačov, indikačná kontrolka sa
rozsvieti.
Opätovným stlačením tohto spínača
systém vypnete.
1. Indikačná kontrolka
Prevádzkové podmienky
Systém parkovacích snímačov sa
môže používať, keď sú splnené všetky
nasledujúce podmienky:
 Zapaľovanie je zapnuté. Spínač parkovacích snímačov
je zapnutý.
Indikácia detekcie prekážky
Je indikovaná poloha snímača,
ktorý detegoval prekážku. Rôzne
zóny sa rozsvecujú podľa toho,
v akej vzdialenosti snímač prekážku
detegoval.
Ako sa vozidlo približuje k prekážke,
rozsvecuje sa zóna bližšia k vozidlu.
4-102
Systém parkovacích snímačov

*Niektoré modely.
Bez monitora na priestorový pohľad
1. Zóna predného ultrazvukového
snímača*
2. Zóna pravého predného rohového
ultrazvukového snímača*
3. Zóna pravého zadného rohového
ultrazvukového snímača / zóna
pravého zadného bočného
ultrazvukového snímača*
4. Zóna zadného ultrazvukového
snímača
5. Zóna ľavého zadného rohového
ultrazvukového snímača /
zóna ľavého zadného bočného
ultrazvukového snímača*
6. Zóna ľavého predného rohového
ultrazvukového snímača* S monitorom na priestorový pohľad1.
Zóna predného ultrazvukového
snímača
2. Zóna pravého predného rohového
ultrazvukového snímača
3. Zóna pravého zadného rohového
ultrazvukového snímača / zóna
pravého zadného bočného
ultrazvukového snímača*
4. Zóna zadného ultrazvukového
snímača
5. Zóna ľavého zadného rohového
ultrazvukového snímača /
zóna ľavého zadného bočného
ultrazvukového snímača*
6. Zóna ľavého predného rohového
ultrazvukového snímača
Varovný zvukový signál parkovacích snímačov
Informuje vodiča o približnej vzdialenosti medzi vozidlom a prekážkou, a to
pomocou varovných zvukových signálov závislých od vzdialenosti. Ak je súčasne
detegovaných viacero prekážok, varovné zvukové signály sa aktivujú podľa
vzdialenosti od najbližšej prekážky. Systém pri svojej funkcii vydáva varovné zvukové
signály, ako sú uvedené nižšie. Varovné zvukové signály sa však neaktivujú, keď je
aktívne pripomenutie nezapnutého bezpečnostného pásu.
4-103
Počas jazdy
Systém parkovacích snímačov
4
