Page 65 of 290

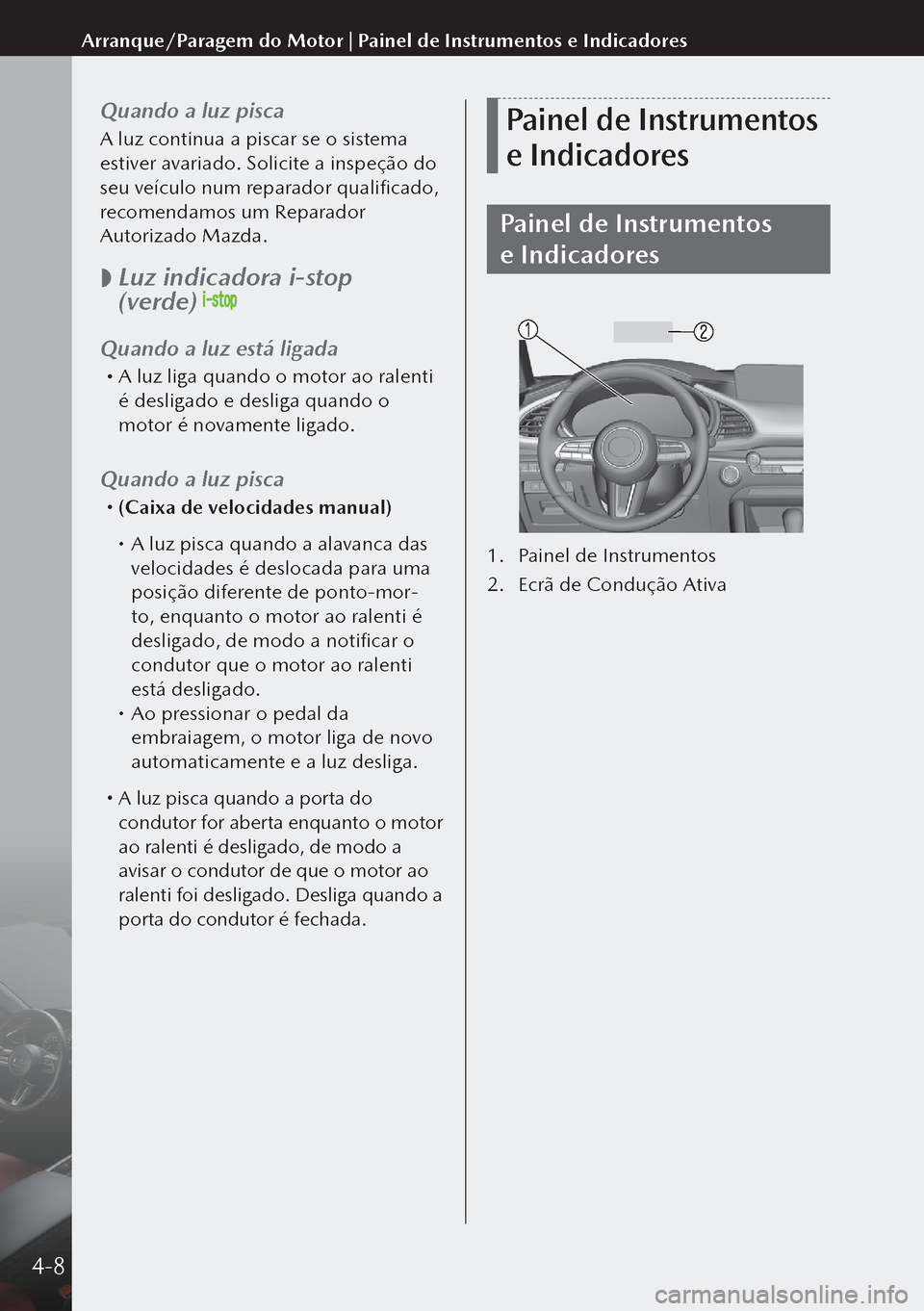

Quando a luz pisca
A luz continua a piscar se o sistema
estiver avariado. Solicite a inspeção do
seu veículo num reparador qualificado,
recomendamos um Reparador
Autorizado Mazda.
Luz indicadora i-stop
(verde)
Quando a luz está ligada
A luz liga quando o motor ao ralenti
é desligado e desliga quando o
motor é novamente ligado.
Quando a luz pisca
(Caixa de velocidades manual)
A luz pisca quando a alavanca das
velocidades é deslocada para uma
posição diferente de ponto-mor-
to, enquanto o motor ao ralenti é
desligado, de modo a notificar o
condutor que o motor ao ralenti
está desligado.
Ao pressionar o pedal da
embraiagem, o motor liga de novo
automaticamente e a luz desliga.
A luz pisca quando a porta do
condutor for aberta enquanto o motor
ao ralenti é desligado, de modo a
avisar o condutor de que o motor ao
ralenti foi desligado. Desliga quando a
porta do condutor é fechada.
Painel de Instrumentos
e Indicadores
Painel de Instrumentos
e Indicadores
1. Painel de Instrumentos
2. Ecrã de Condução Ativa
4-8
Arranque/Paragem do Motor | Painel de Instrumentos e Indicadores
Page 66 of 290

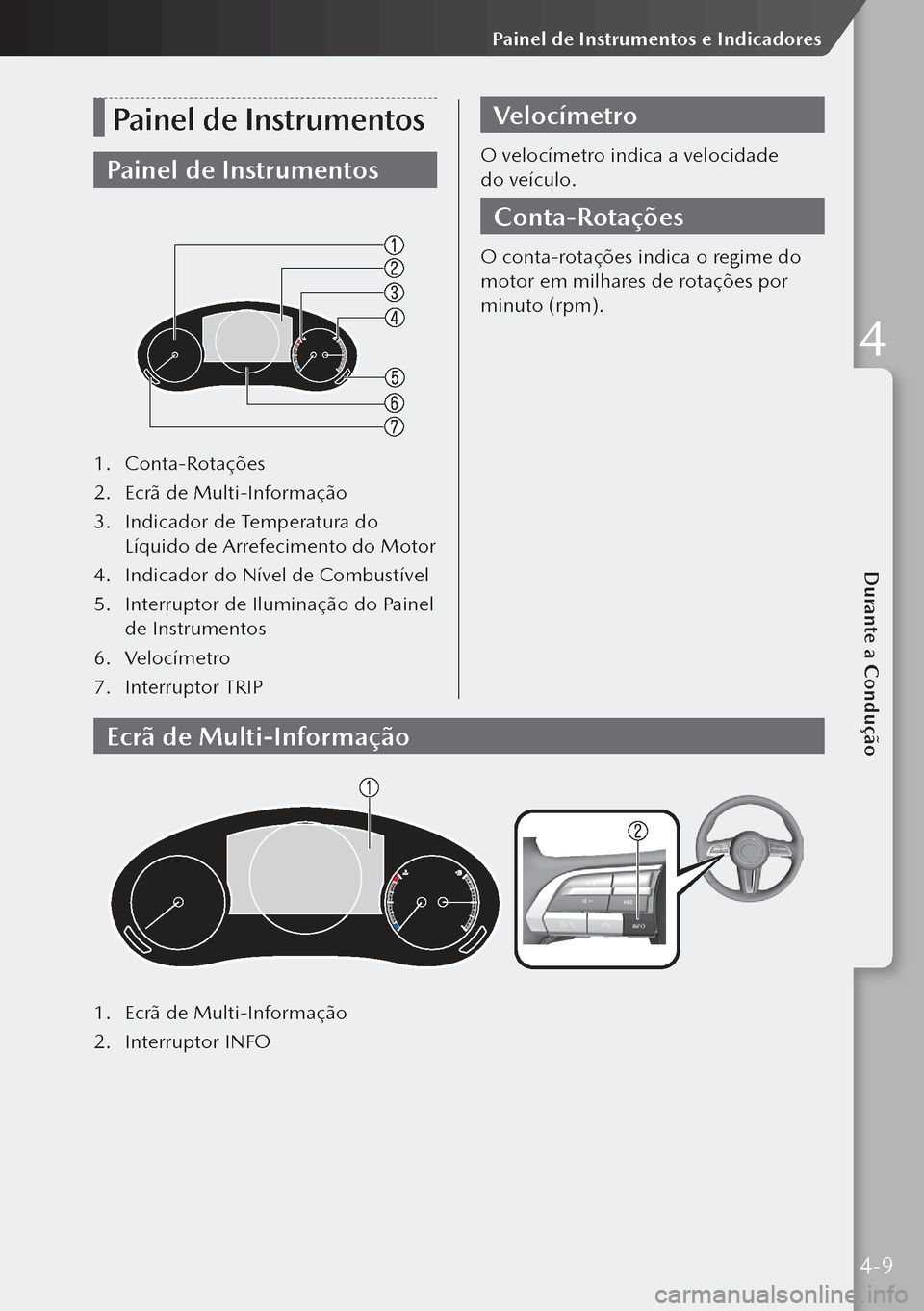

Painel de Instrumentos
Painel de Instrumentos
1. Conta-Rotações
2. Ecrã de Multi-Informação
3. Indicador de Temperatura do
Líquido de Arrefecimento do Motor
4. Indicador do Nível de Combustível
5. Interruptor de Iluminação do Painel
de Instrumentos
6. Velocímetro
7. Interruptor TRIP
Velocímetro
O velocímetro indica a velocidade
do veículo.
Conta-Rotações
O conta-rotações indica o regime do
motor em milhares de rotações por
minuto (rpm).
Ecrã de Multi-Informação
1. Ecrã de Multi-Informação
2. Interruptor INFO
4-9
Durante a Condução
Painel de Instrumentos e Indicadores
4
Page 67 of 290

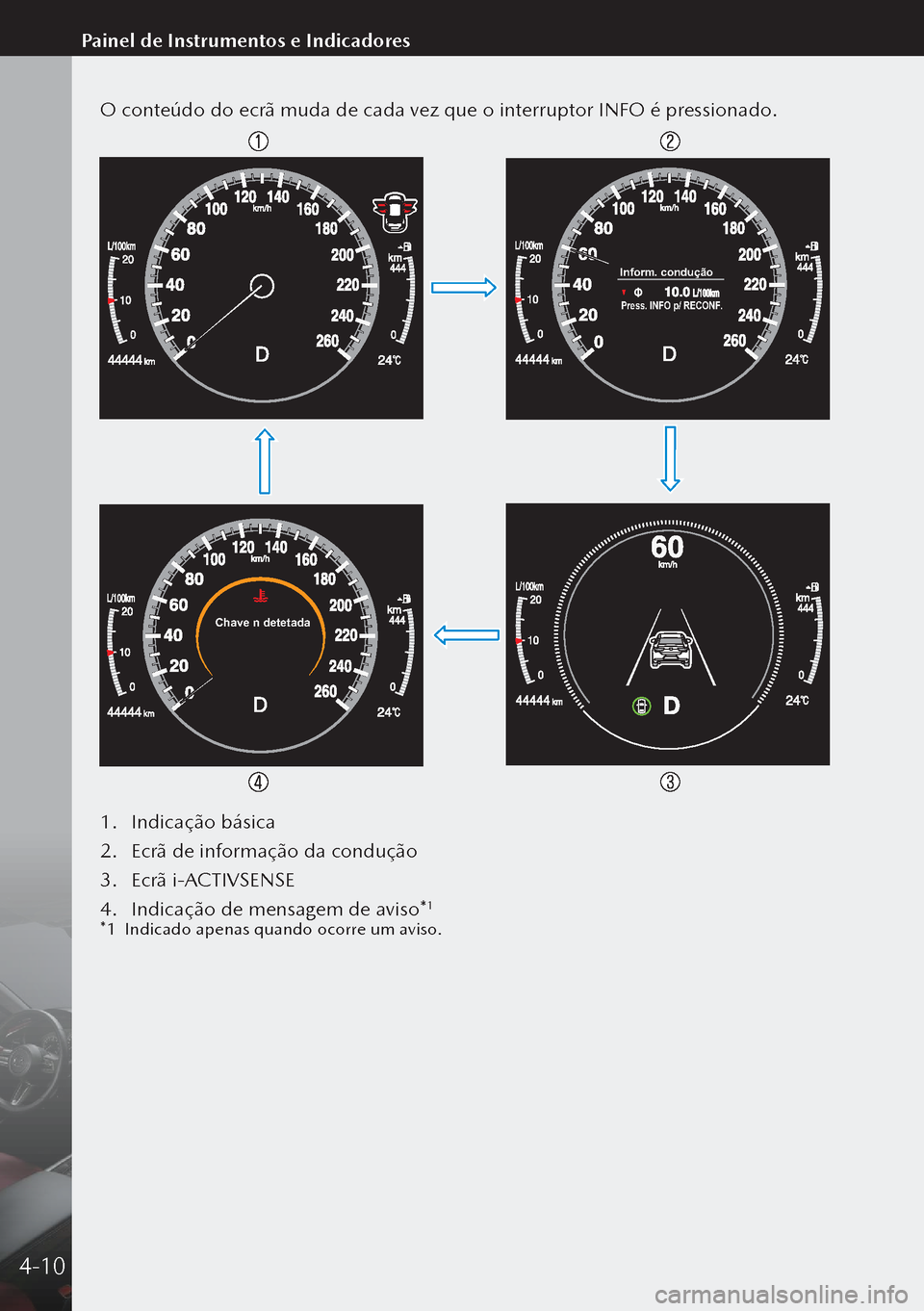

O conteúdo do ecrã muda de cada vez que o interruptor INFO é pressionado.
Inform. condução
Press. INFO p/ RECONF.
Chave n detetada
1. Indicação básica
2. Ecrã de informação da condução
3. Ecrã i-ACTIVSENSE
4. Indicação de mensagem de aviso*
1
*1 Indicado apenas quando ocorre um aviso.
4-10
Painel de Instrumentos e Indicadores
Page 68 of 290

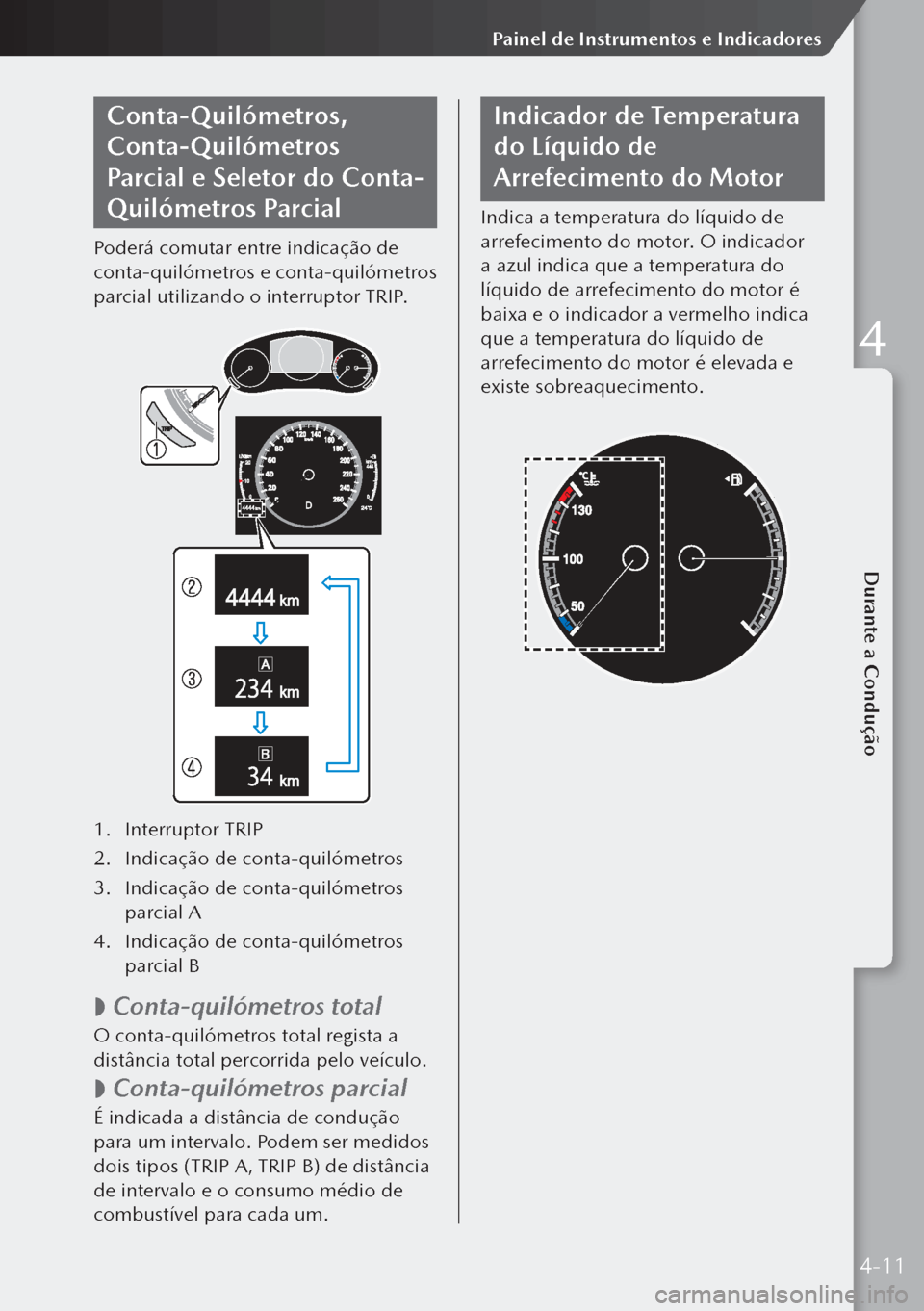

Conta-Quilómetros,
Conta-Quilómetros
Parcial e Seletor do Conta-
Quilómetros Parcial
Poderá comutar entre indicação de
conta-quilómetros e conta-quilómetros
parcial utilizando o interruptor TRIP.
1. Interruptor TRIP
2. Indicação de conta-quilómetros
3. Indicação de conta-quilómetros
parcial A
4. Indicação de conta-quilómetros
parcial B
Conta-quilómetros total
O conta-quilómetros total regista a
distância total percorrida pelo veículo.
Conta-quilómetros parcial
É indicada a distância de condução
para um intervalo. Podem ser medidos
dois tipos (TRIP A, TRIP B) de distância
de intervalo e o consumo médio de
combustível para cada um.
Indicador de Temperatura
do Líquido de
Arrefecimento do Motor
Indica a temperatura do líquido de
arrefecimento do motor. O indicador
a azul indica que a temperatura do
líquido de arrefecimento do motor é
baixa e o indicador a vermelho indica
que a temperatura do líquido de
arrefecimento do motor é elevada e
existe sobreaquecimento.
4-11
Durante a Condução
Painel de Instrumentos e Indicadores
4
Page 69 of 290

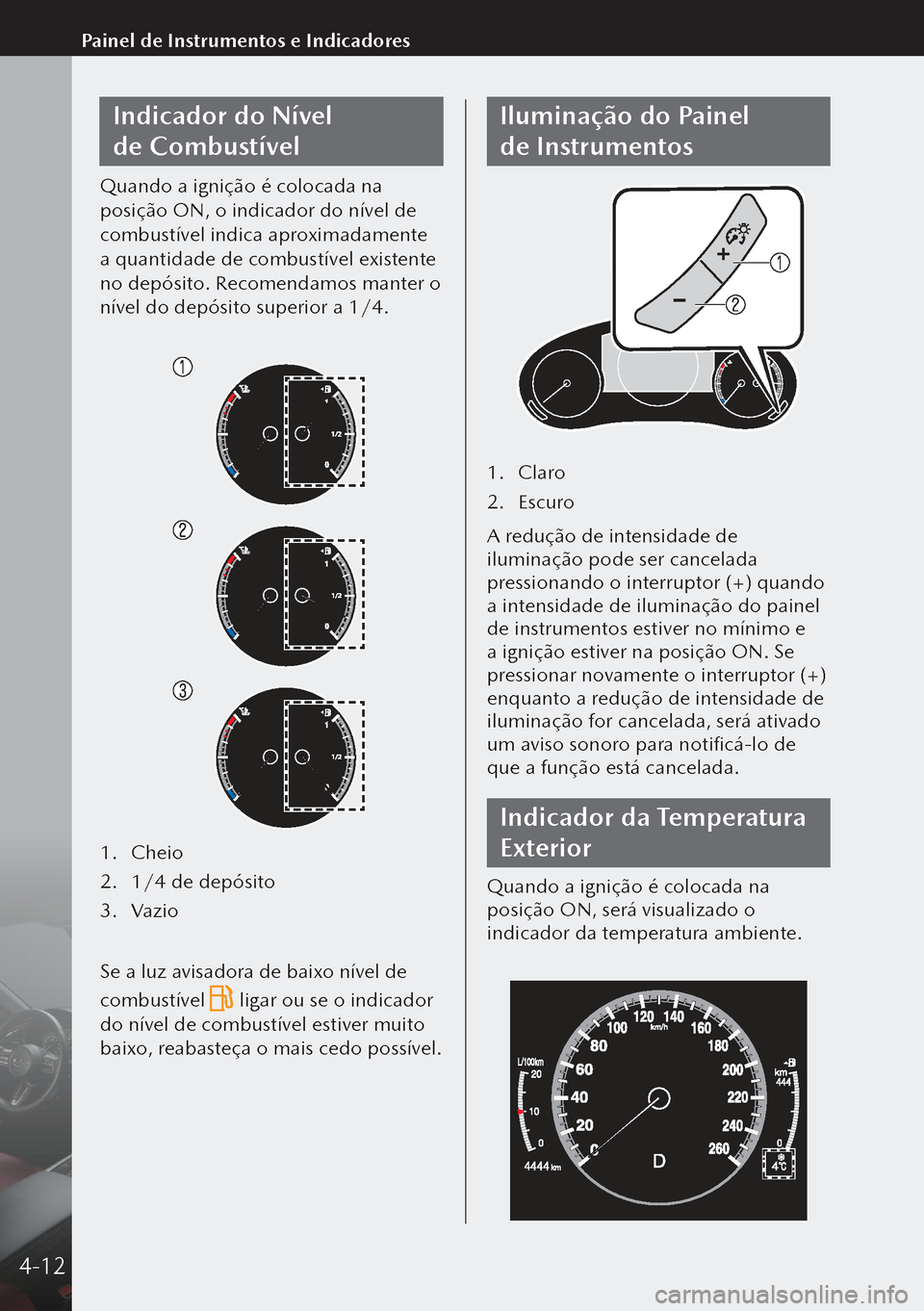

Indicador do Nível
de Combustível
Quando a ignição é colocada na
posição ON, o indicador do nível de
combustível indica aproximadamente
a quantidade de combustível existente
no depósito. Recomendamos manter o
nível do depósito superior a 1/4.
1. Cheio
2. 1/4 de depósito
3. Vazio
Se a luz avisadora de baixo nível de
combustível
ligar ou se o indicador
do nível de combustível estiver muito
baixo, reabasteça o mais cedo possível.
Iluminação do Painel
de Instrumentos
1. Claro
2. Escuro
A redução de intensidade de
iluminação pode ser cancelada
pressionando o interruptor (+) quando
a intensidade de iluminação do painel
de instrumentos estiver no mínimo e
a ignição estiver na posição ON. Se
pressionar novamente o interruptor (+)
enquanto a redução de intensidade de
iluminação for cancelada, será ativado
um aviso sonoro para notificá-lo de
que a função está cancelada.
Indicador da Temperatura
Exterior
Quando a ignição é colocada na
posição ON, será visualizado o
indicador da temperatura ambiente.
4-12
Painel de Instrumentos e Indicadores
Page 70 of 290

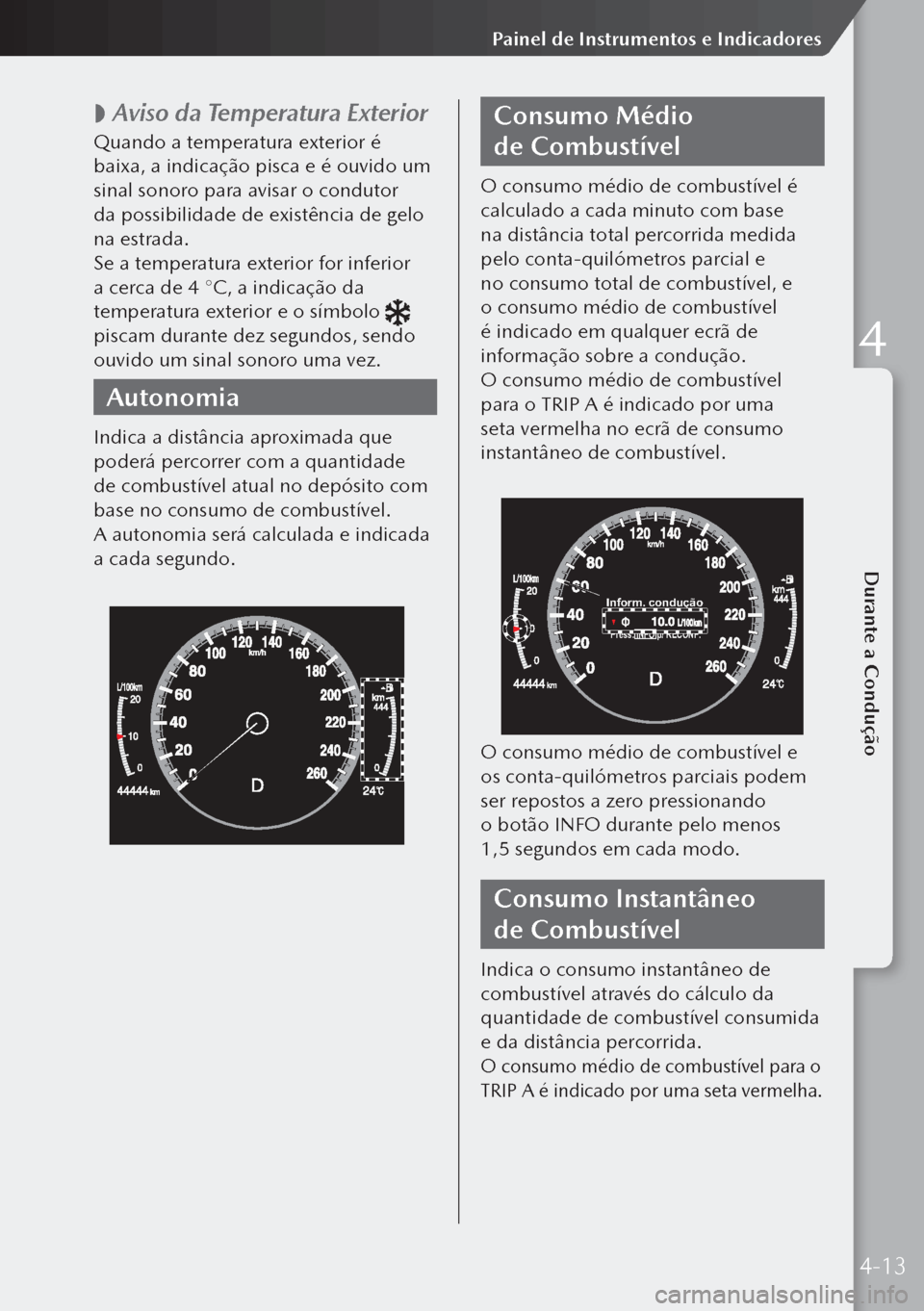

Aviso da Temperatura Exterior
Quando a temperatura exterior é
baixa, a indicação pisca e é ouvido um
sinal sonoro para avisar o condutor
da possibilidade de existência de gelo
na estrada.
Se a temperatura exterior for inferior
a cerca de 4 °C, a indicação da
temperatura exterior e o símbolo
piscam durante dez segundos, sendo
ouvido um sinal sonoro uma vez.
Autonomia
Indica a distância aproximada que
poderá percorrer com a quantidade
de combustível atual no depósito com
base no consumo de combustível.
A autonomia será calculada e indicada
a cada segundo.
Consumo Médio
de Combustível
O consumo médio de combustível é
calculado a cada minuto com base
na distância total percorrida medida
pelo conta-quilómetros parcial e
no consumo total de combustível, e
o consumo médio de combustível
é indicado em qualquer ecrã de
informação sobre a condução.
O consumo médio de combustível
para o TRIP A é indicado por uma
seta vermelha no ecrã de consumo
instantâneo de combustível.
Inform. condução
Press. INFO p/ RECONF.
O consumo médio de combustível e
os conta-quilómetros parciais podem
ser repostos a zero pressionando
o botão INFO durante pelo menos
1,5 segundos em cada modo.
Consumo Instantâneo
de Combustível
Indica o consumo instantâneo de
combustível através do cálculo da
quantidade de combustível consumida
e da distância percorrida.
O consumo médio de combustível para o
TRIP A é indicado por uma seta vermelha.
4-13
Durante a Condução
Painel de Instrumentos e Indicadores
4
Page 71 of 290
M Hybrid
Exceto M Hybrid
Ecrã de Recuperação de
Energia em Desaceleração
(M Hybrid)
Este ecrã indica a carga elétrica
produzida através da recuperação de
energia em desaceleração.
Alarme de Velocidade
do Veículo
Neste modo, é indicada a definição
atual para o alarme de velocidade do
veículo. Poderá alterar a velocidade a
partir da qual o alarme é ativado.
1.
É indicada a mensagem “Alerta de
velocidade”
O alarme de velocidade do veículo pode
ser definido utilizando o ecrã central.
Ecrã i-ACTIVSENSE
Apresenta o estado do sistema.
4-14
Painel de Instrumentos e Indicadores
Page 72 of 290

Aviso (Indicação do Ecrã)
É indicada uma mensagem para
avisar o condutor sobre o estado de
funcionamento do sistema assim como
avarias ou anomalias.
Se a luz avisadora liga/pisca, em
simultâneo ou um símbolo é apresentado
no ecrã, verifique a informação referente
à luz avisadora ou símbolo.
Indicação de Aviso/Luzes
Avisadoras
IndicadorAviso
(Vermelha)Luz Avisadora/Indicação
de Aviso do Sistema de
Travagem*1
Luz Avisadora/Indicação
de Aviso do ABS*1
Luz Avisadora/Indicação
de Aviso do Sistema de
Carga da Bateria*
1
Luz Avisadora/Indicação de
Aviso do Óleo do Motor*1
Indicação de Aviso de
Temperatura Elevada do
Líquido de Arrefecimento
do Motor
Luz Indicadora/Indicação
de Avaria da Direção
Assistida*
1
Indicação de Aviso Principal
(Âmbar)
Luz Avisadora/Indicação
de Aviso do Sistema de
Controlo dos Travões*
1
Indicação de Aviso de
Prioridade dos Travões
Indicador
Aviso
Indicação/Luz de
Verificação do Motor*1
Indicação de Aviso/
Luz Avisadora do
Filtro de Partículas
Diesel*
1(SKYACTIV-D 1.8)
(Âmbar)
*Luz Avisadora/Indicação
de Aviso do i-stop*1
*Luz Avisadora/Indicação
de Aviso da Caixa de
Velocidades Automática*
1
Indicação de Aviso/Luz
Avisadora dos Airbags/
Pré-tensores dos Cintos de
Segurança*
1
Luz Avisadora/Indicação
de Aviso do Sistema de
Monitorização da Pressão
dos Pneus (TPMS)*
1
(Vermelha)Luz Avisadora/Indicação
de Aviso KEY*
1
(Âmbar)
*Luz Avisadora/Indicação
de Aviso do Sistema de
Controlo das Luzes de
Máximos(HBC)*
1
*Luz Avisadora/Indicação
de Aviso dos Faróis LED
Adaptativos (ALH)*
1
*Luz Avisadora/Indicação
de Aviso do i-ACTIVSENSE*1
Luz Avisadora/Indicação de
Aviso das Luzes Exteriores*1
Luz Avisadora/Indicação
de Aviso de Baixo Nível de
Combustível
Luz Avisadora/Indicação
de Aviso do Nível do Óleo
do Motor*
1
*Alguns modelos.4-15
