Page 201 of 290

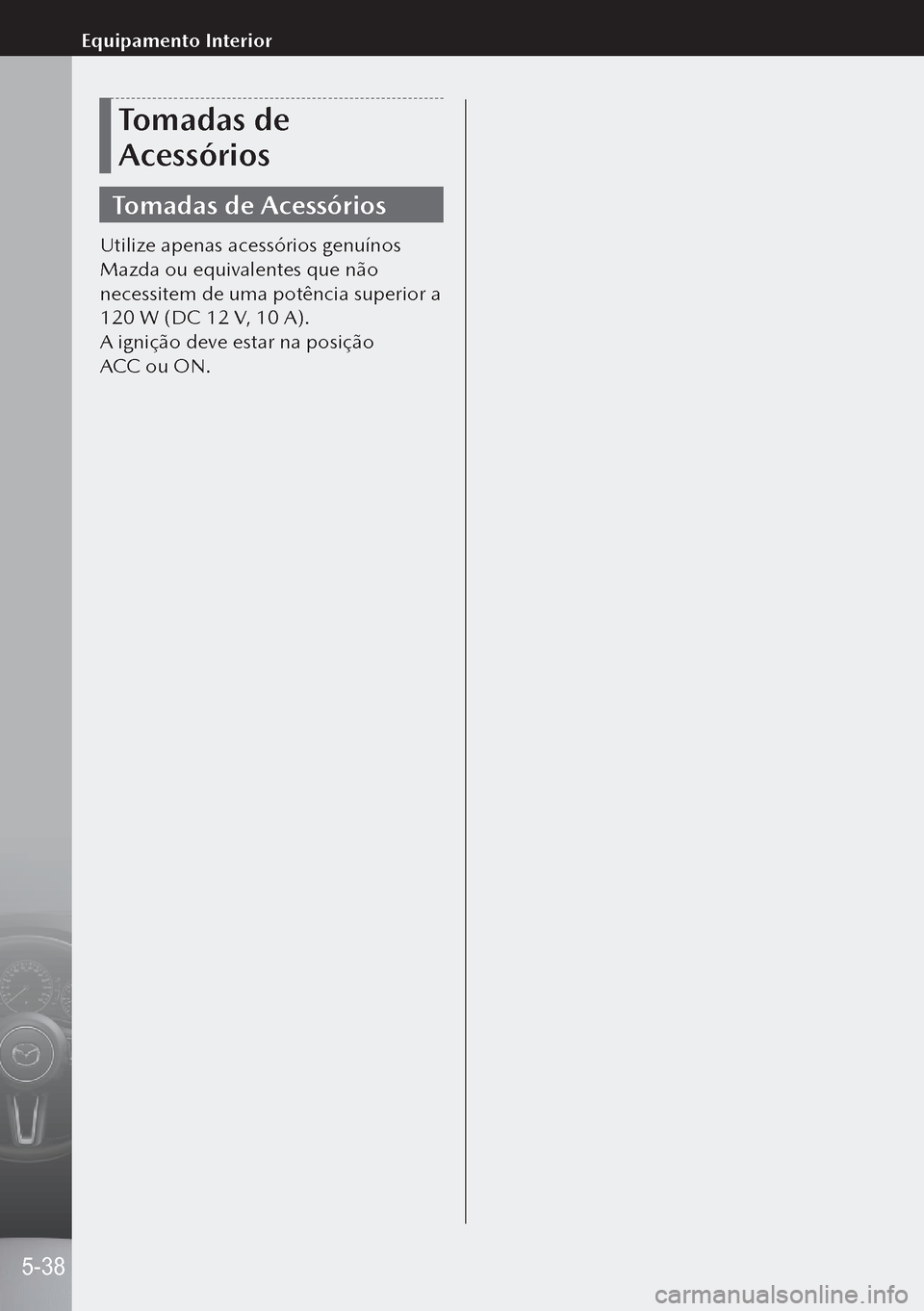

Tomadas de
Acessórios
Tomadas de Acessórios
Utilize apenas acessórios genuínos
Mazda ou equivalentes que não
necessitem de uma potência superior a
120 W (DC 12 V, 10 A).
A ignição deve estar na posição
ACC ou ON.
5-38
Equipamento Interior
Page 202 of 290
Capítulo6
Manutenção
e Cuidados
Page 203 of 290

Introdução
Introdução
Em especial, use luvas de proteção
grossas, tal como luvas de algodão,
quando tocar em áreas de difícil
visualização durante a inspeção ou
intervenção no seu veículo. Realizar
inspeções ou procedimentos com
as mãos desprotegidas pode resultar
em ferimentos.
Se tiver dúvidas em relação a qualquer
procedimento descrito neste manual,
aconselhamos a solicitação de um
reparador qualificado para realizar
o trabalho, recomendamos um
Reparador Autorizado Mazda.
1. Ficha de diagnóstico de avaria
O Meu Serviço Mazda
O Meu Serviço Mazda
O Meu Serviço Mazda é a função de
monitorização de serviço que o alerta
para as necessidades de manutenção,
ligando a luz indicadora de chave
inglesa
e/ou apresentando
uma mensagem específica no painel
de instrumentos.
Em qualquer dos casos, todas as
manutenções devem ser realizadas no
máximo em intervalos de 20.000 km ou
12 meses após o serviço de manutenção
anterior, consoante qual dos três eventos
(20.000 km, 12 meses ou mensagem/
indicação da chave) ocorrer primeiro.
6-2
Informação Essencial / O Meu Serviço Mazda
Page 204 of 290

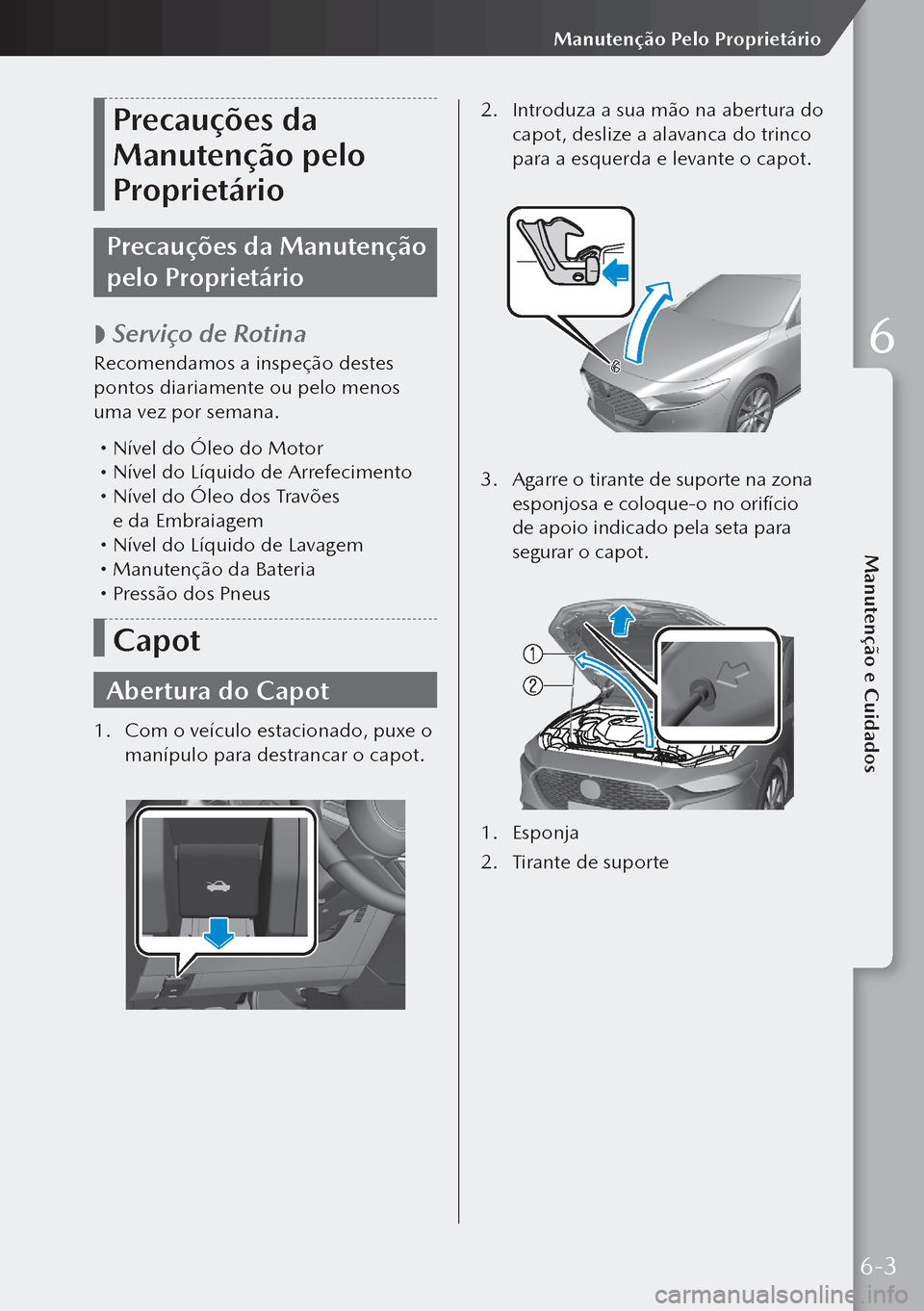

Precauções da
Manutenção pelo
Proprietário
Precauções da Manutenção
pelo Proprietário
Serviço de Rotina
Recomendamos a inspeção destes
pontos diariamente ou pelo menos
uma vez por semana.
Nível do Óleo do Motor Nível do Líquido de Arrefecimento Nível do Óleo dos Travões
e da Embraiagem
Nível do Líquido de Lavagem Manutenção da Bateria Pressão dos Pneus
Capot
Abertura do Capot
1. Com o veículo estacionado, puxe o
manípulo para destrancar o capot.
2. Introduza a sua mão na abertura do
capot, deslize a alavanca do trinco
para a esquerda e levante o capot.
3. Agarre o tirante de suporte na zona
esponjosa e coloque-o no orifício
de apoio indicado pela seta para
segurar o capot.
1. Esponja
2. Tirante de suporte
6-3
Manutenção e Cuidados
Manutenção Pelo Proprietário
6
Page 205 of 290

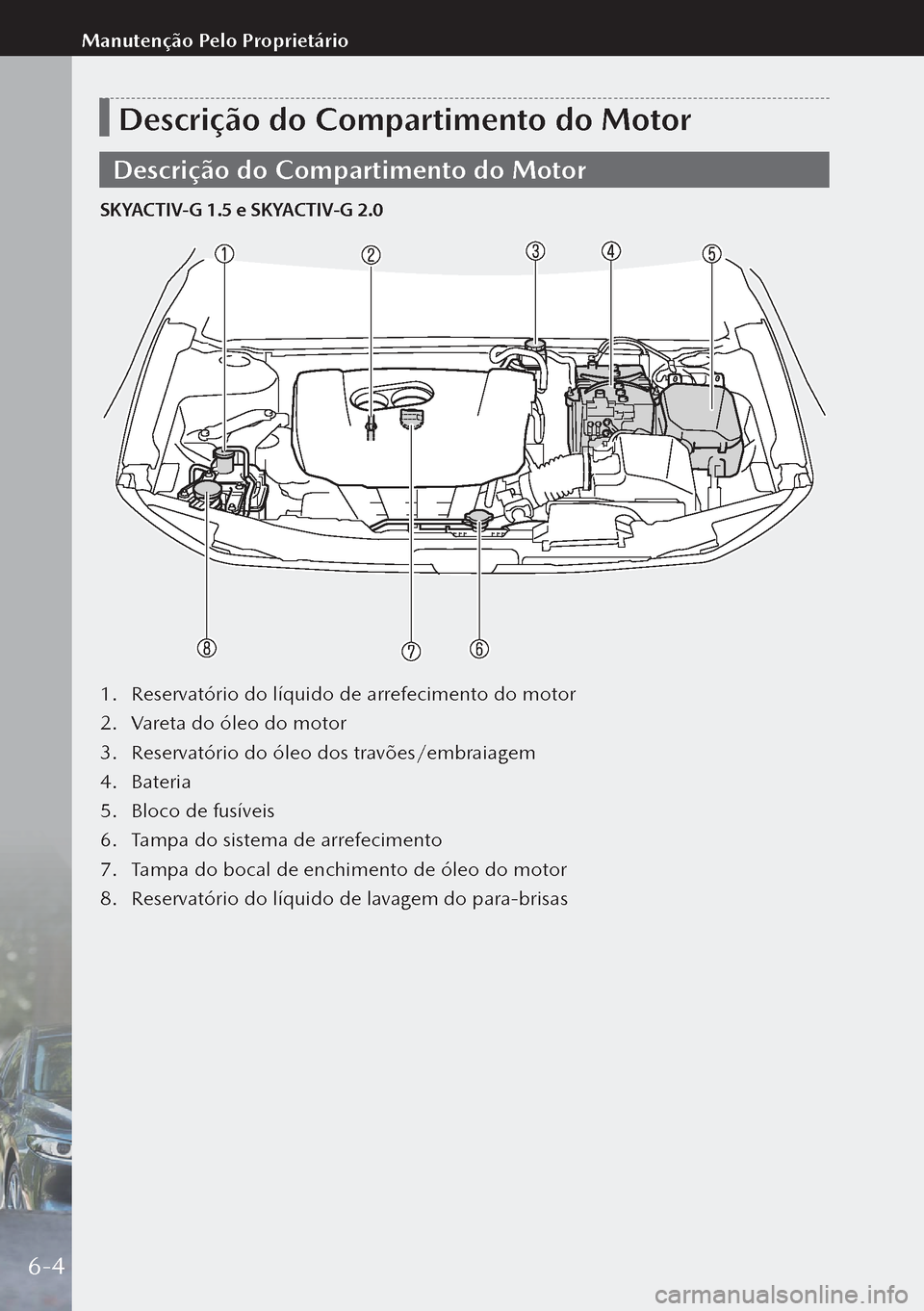

Descrição do Compartimento do Motor
Descrição do Compartimento do Motor
SKYACTIV-G 1.5 e SKYACTIV-G 2.0
1. Reservatório do líquido de arrefecimento do motor
2. Vareta do óleo do motor
3. Reservatório do óleo dos travões/embraiagem
4. Bateria
5. Bloco de fusíveis
6. Tampa do sistema de arrefecimento
7. Tampa do bocal de enchimento de óleo do motor
8. Reservatório do líquido de lavagem do para-brisas
6-4
Manutenção Pelo Proprietário
Page 206 of 290

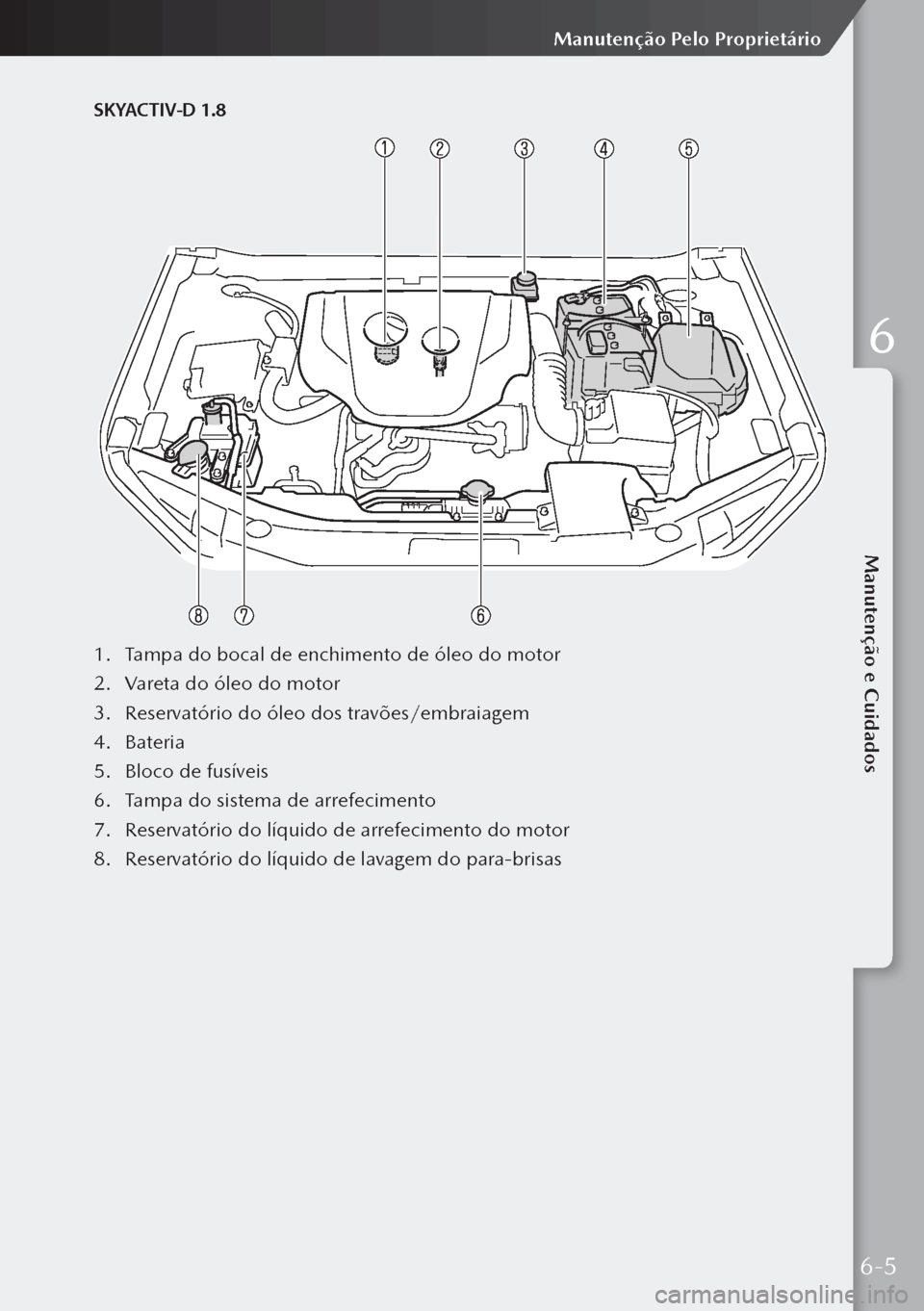

SKYACTIV-D 1.8
1. Tampa do bocal de enchimento de óleo do motor
2. Vareta do óleo do motor
3. Reservatório do óleo dos travões/embraiagem
4. Bateria
5. Bloco de fusíveis
6. Tampa do sistema de arrefecimento
7. Reservatório do líquido de arrefecimento do motor
8. Reservatório do líquido de lavagem do para-brisas
6-5
Manutenção e Cuidados
Manutenção Pelo Proprietário
6
Page 207 of 290

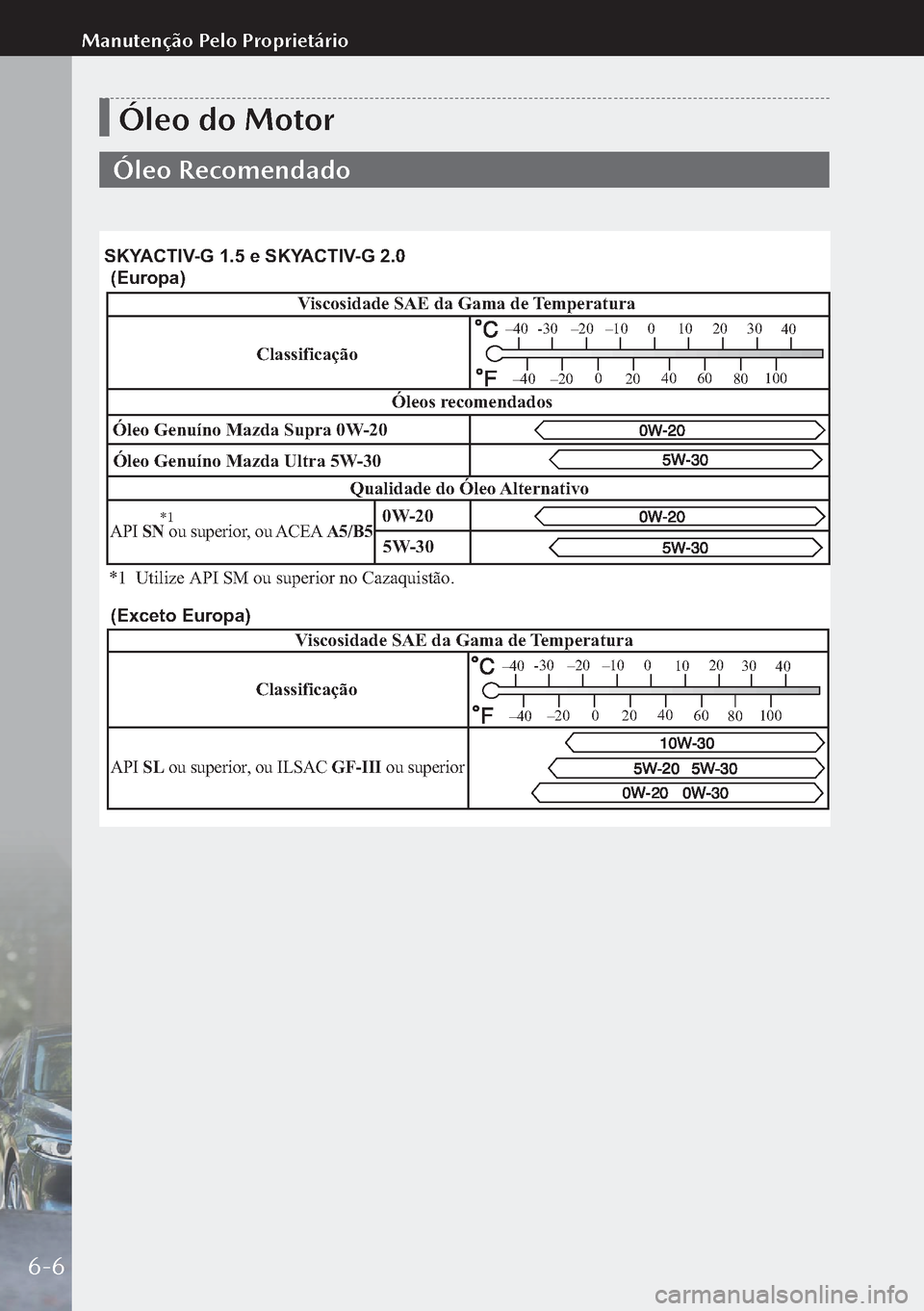

Óleo do Motor
Óleo Recomendado
Viscosidade SAE da Gama de Temperatura
Óleo Genuíno Mazda Supra 0W -20
Qualidade do Óleo Alternativo
Óleos r
ecomendados
-30–20 –10 0
10 20
30
40
–20 0
20 40
60 80100
30
40
80100
–40
–40
Classificação
*1 Utilize API SM ou superior no Cazaquistão.
SKY ACTIV -G 1.5 e SKY ACTIV-G 2.0
API SN ou superior , ou ACEA A5/B5
(Exceto Europa) (Europa)
Classificação Vi
scosidade SAE da Gama de Temperatura
API SL ou superior, ou ILSAC GF-III ou superior
-30 –20 –10 0
10 20
–20 0
20 40
60
–40
–40
5W -30
0W
-20
*1
Óleo Genuíno Mazda Ultra 5W -30
6-6
Manutenção Pelo Proprietário
Page 208 of 290
(Exceto Europa)
ClassificaçãoVi
scosidade SAE da Gama de Temperatura
ACEA C3
-30–20 –10 0
10 20
30
40
–20 0
20 40
60 80100
–40
–40

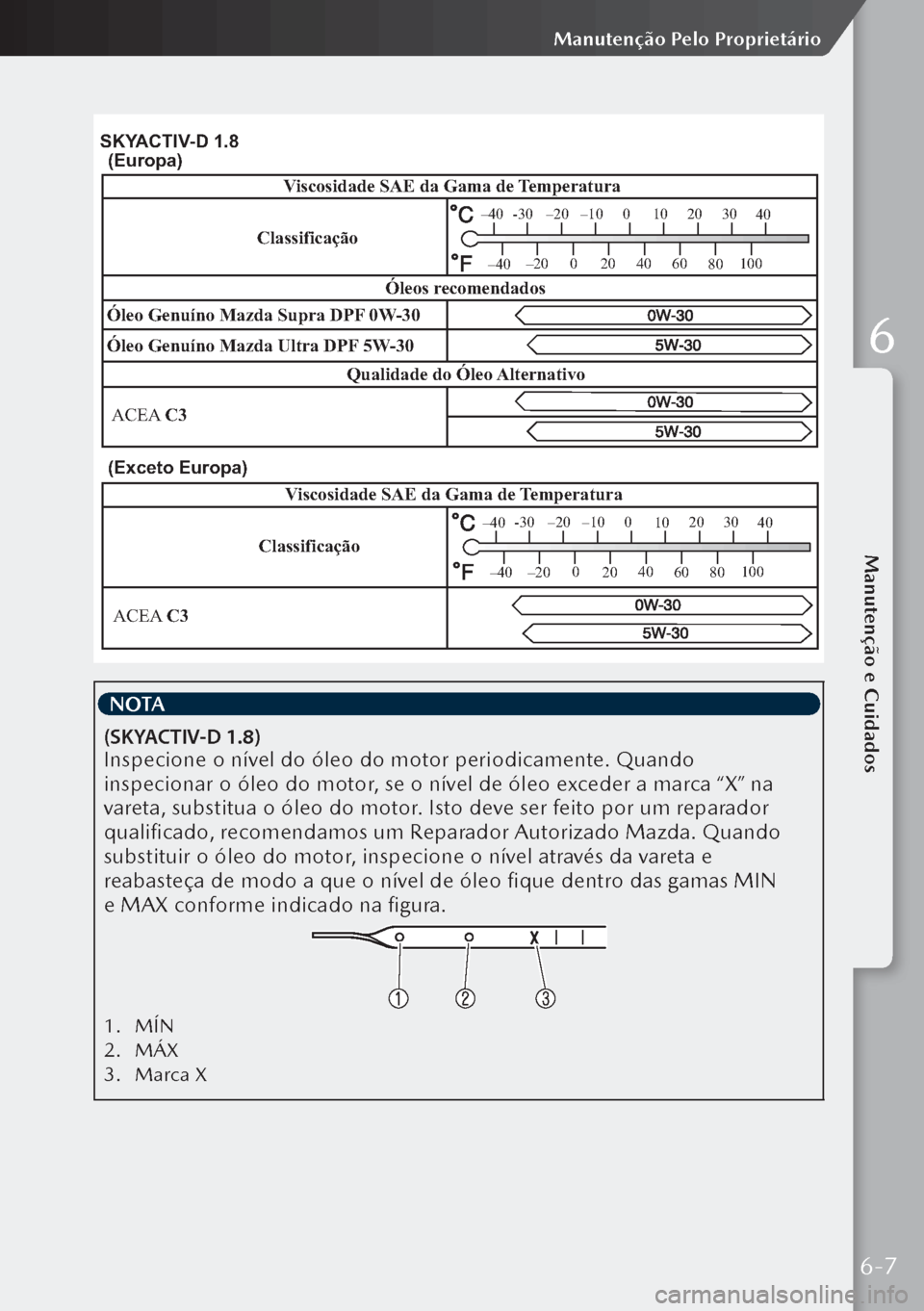

SKY ACTIV -D 1.8
Óleo Genuíno Mazda Ultra DPF 5W-30
Óleo Genuíno Mazda Supra DPF
0W-30
Óleos r
ecomendados
Qualidade do Óleo Alternativo
(Europa)
ClassificaçãoVi
scosidade SAE da Gama de Temperatura
ACEA C3
-30–20 –10 0
10 20
30
40
–20 0
20 40
60 80100
–40
–40
(Exceto Europa)
NOTA
(SKYACTIV-D 1.8)
Inspecione o nível do óleo do motor periodicamente. Quando
inspecionar o óleo do motor, se o nível de óleo exceder a marca “X” na
vareta, substitua o óleo do motor. Isto deve ser feito por um reparador
qualificado, recomendamos um Reparador Autorizado Mazda. Quando
substituir o óleo do motor, inspecione o nível através da vareta e
reabasteça de modo a que o nível de óleo fique dentro das gamas MIN
e MAX conforme indicado na figura.
1. MÍN
2. MÁX
3. Marca X
6-7
Manutenção e Cuidados
Manutenção Pelo Proprietário
6
