Page 121 of 290

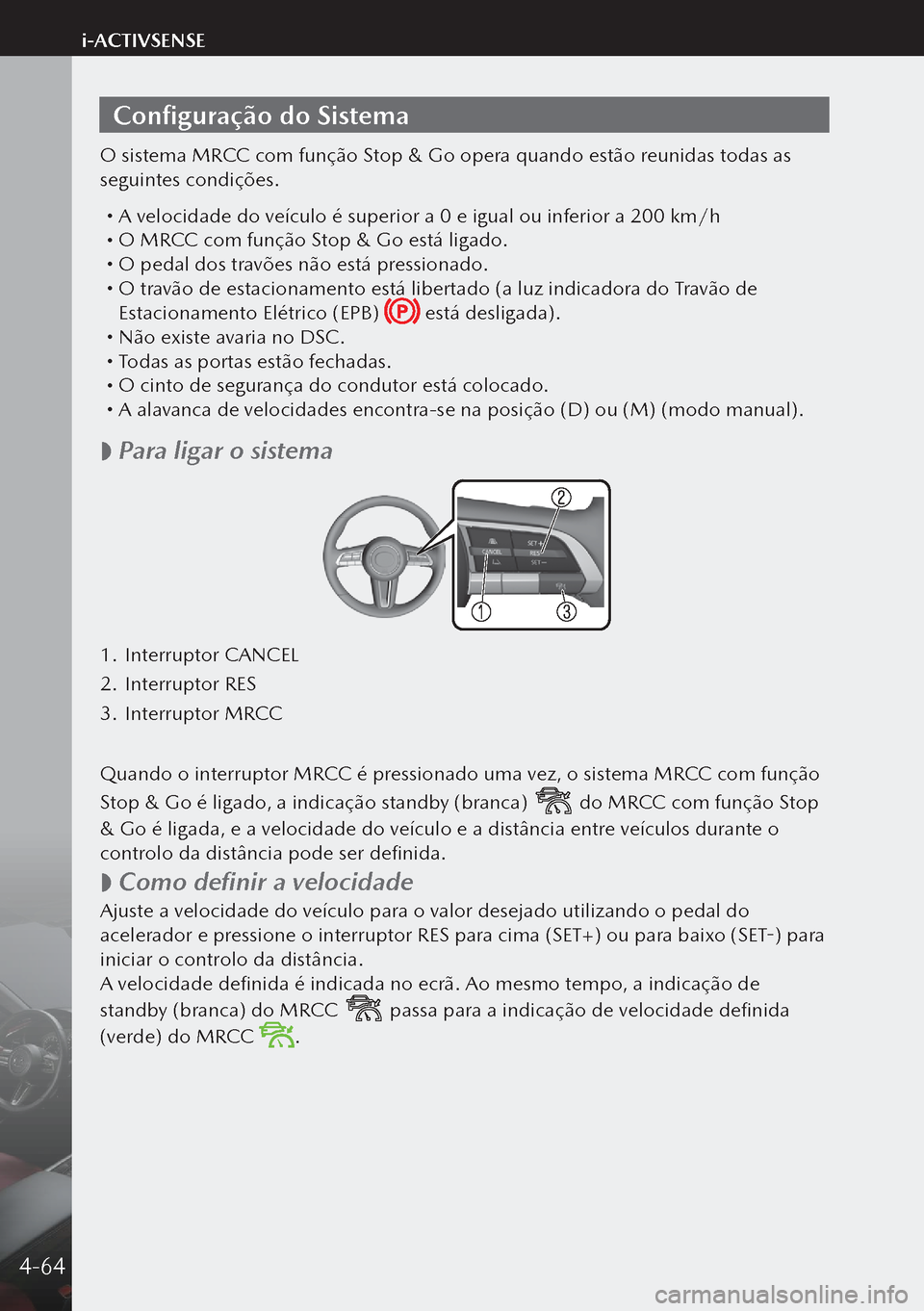

Configuração do Sistema
O sistema MRCC com função Stop & Go opera quando estão reunidas todas as
seguintes condições.
A velocidade do veículo é superior a 0 e igual ou inferior a 200 km/h O MRCC com função Stop & Go está ligado. O pedal dos travões não está pressionado. O travão de estacionamento está libertado (a luz indicadora do Travão de
Estacionamento Elétrico (EPB)
está desligada). Não existe avaria no DSC. Todas as portas estão fechadas. O cinto de segurança do condutor está colocado. A alavanca de velocidades encontra-se na posição (D) ou (M) (modo manual).
Para ligar o sistema
1.
Interruptor CANCEL
2. Interruptor RES
3. Interruptor MRCC
Quando o interruptor MRCC é pressionado uma vez, o sistema MRCC com função
Stop & Go é ligado, a indicação standby (branca)
do MRCC com função Stop
& Go é ligada, e a velocidade do veículo e a distância entre veículos durante o
controlo da distância pode ser definida.
Como definir a velocidade
Ajuste a velocidade do veículo para o valor desejado utilizando o pedal do
acelerador e pressione o interruptor RES para cima (SET+) ou para baixo (SET-) para
iniciar o controlo da distância.
A velocidade definida é indicada no ecrã. Ao mesmo tempo, a indicação de
standby (branca) do MRCC
passa para a indicação de velocidade definida
(verde) do MRCC
.
4-64
i-ACTIVSENSE
Page 122 of 290

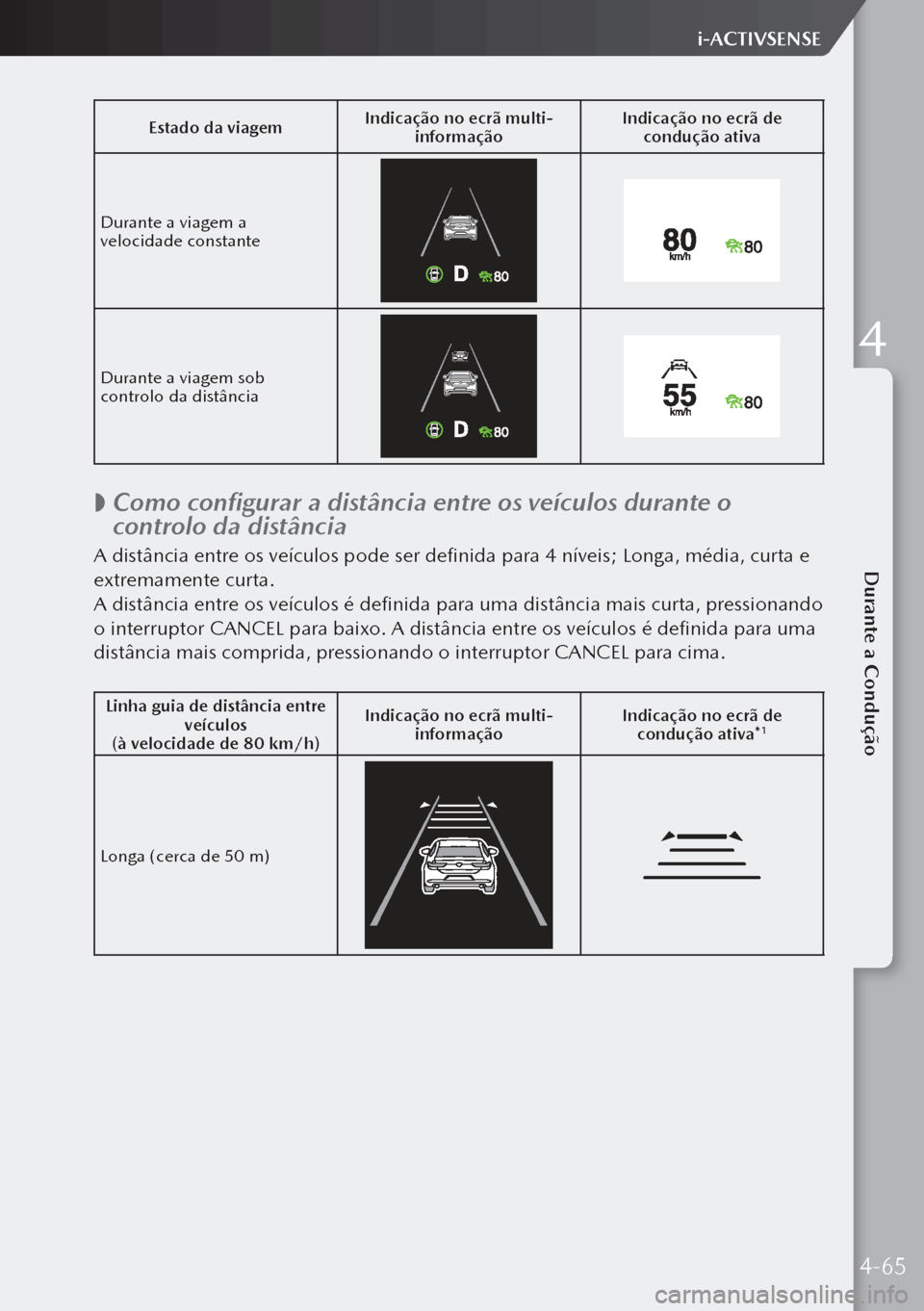

Estado da viagemIndicação no ecrã multi-
informação Indicação no ecrã de
condução ativa
Durante a viagem a
velocidade constante
Durante a viagem sob
controlo da distância
Como configurar a distância entre os veículos durante o
controlo da distância
A distância entre os veículos pode ser definida para 4 níveis; Longa, média, curta e
extremamente curta.
A distância entre os veículos é definida para uma distância mais curta, pressionando
o interruptor CANCEL para baixo. A distância entre os veículos é definida para uma
distância mais comprida, pressionando o interruptor CANCEL para cima.
Linha guia de distância entre
veículos
(à velocidade de 80 km/h) Indicação no ecrã multi-
informação Indicação no ecrã de
condução ativa*
1
Longa (cerca de 50 m)
4-65
Durante a Condução
i-ACTIVSENSE
4
Page 123 of 290

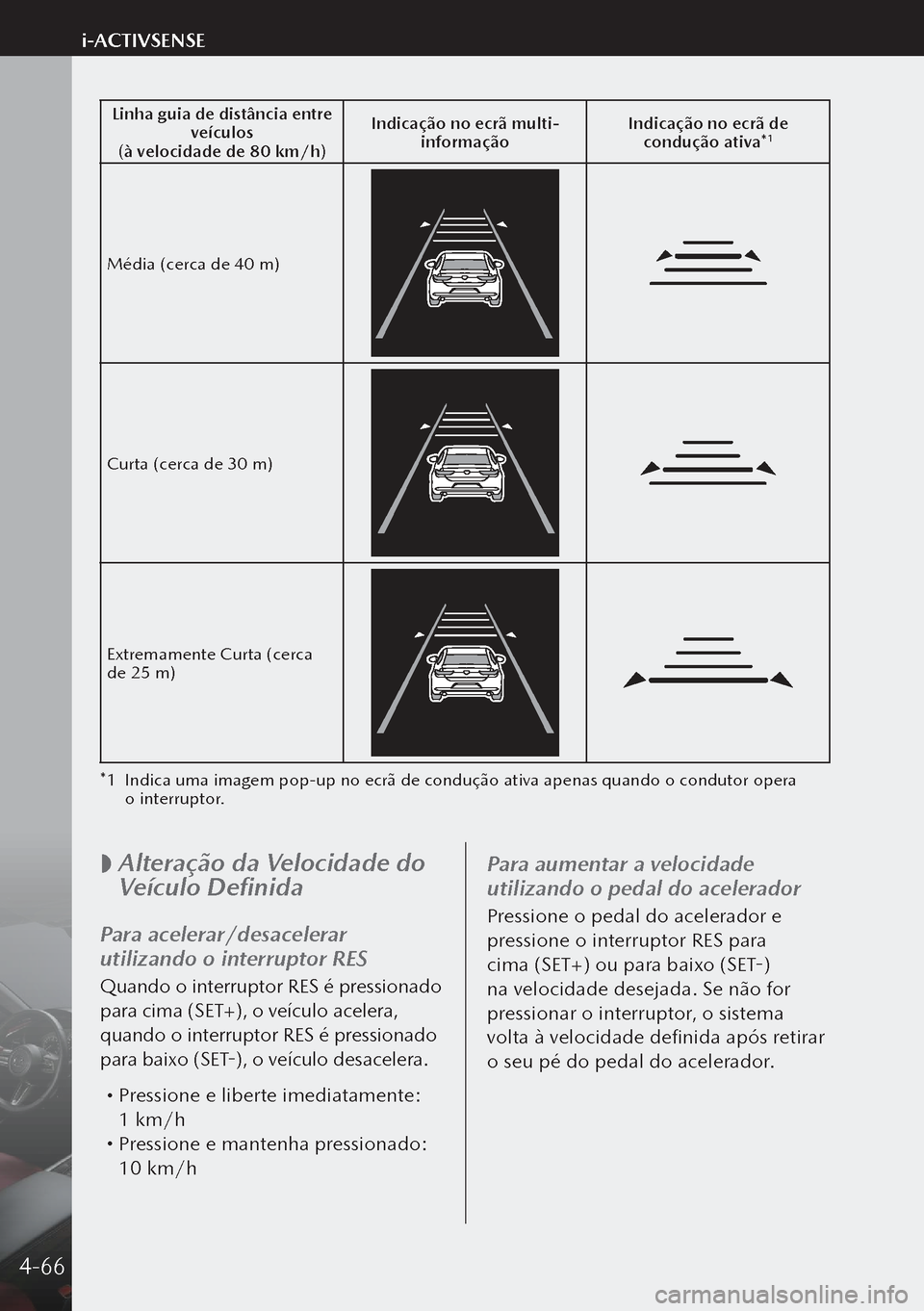

Linha guia de distância entre veículos
(à velocidade de 80 km/h) Indicação no ecrã multi-
informação Indicação no ecrã de
condução ativa*
1
Média (cerca de 40 m)
Curta (cerca de 30 m)
Extremamente Curta (cerca
de 25 m)
*1 Indica uma imagem pop-up no ecrã de condução ativa apenas quando o condutor opera
o interruptor.
Alteração da Velocidade do
Veículo Definida
Para acelerar/desacelerar
utilizando o interruptor RES
Quando o interruptor RES é pressionado
para cima (SET+), o veículo acelera,
quando o interruptor RES é pressionado
para baixo (SET-), o veículo desacelera.
Pressione e liberte imediatamente:
1 km/h
Pressione e mantenha pressionado:
10 km/h
Para aumentar a velocidade
utilizando o pedal do acelerador
Pressione o pedal do acelerador e
pressione o interruptor RES para
cima (SET+) ou para baixo (SET-)
na velocidade desejada. Se não for
pressionar o interruptor, o sistema
volta à velocidade definida após retirar
o seu pé do pedal do acelerador.
4-66
i-ACTIVSENSE
Page 124 of 290

Cancelamento do Sistema
Quando as seguintes operações são
realizadas, o sistema MRCC com
função Stop & Go é cancelado e
ao mesmo tempo, a indicação de
velocidade definida (verde) do MRCC
com função Stop & Go é alterada para
a indicação de standby (branca) do
MRCC com função Stop & Go.
O interruptor CANCEL está
pressionado.
O pedal dos travões está pressionado. A alavanca de velocidades é
colocada na posição P (Park), N
(Ponto-morto), ou R (Marcha-atrás).
Retomar o controlo
Se o MRCC com função Stop & Go
tiver sido cancelado, poderá retomar
o controlo à velocidade anteriormente
definida pressionando o interruptor
RES e após terem sido reunidas todas
as condições de operação.
Para desligar o sistema
Quando o interruptor MRCC é
pressionado durante a operação do
MRCC, o MRCC desliga.
Controlo de Paragem
Durante o controlo da distância
utilizando o sistema MRCC com
função Stop & Go, o seu veículo irá
parar quando um veículo em frente
também parar. Quando o veículo está
parado e o controlo de paragem opera,
a luz indicadora do MRCC com função
Stop & Go
liga.
Para retomar a marcha do
veículo
Após o veículo em frente iniciar a
marcha enquanto o seu veículo estiver
parado por ação do controlo de
paragem, pressione o interruptor RES
ou pressione o pedal do acelerador
para cancelar o controlo de paragem e
retomar a marcha do veículo.
Informação sobre a retoma
da marcha da veículo
Se não retomar a marcha do veículo
dentro de alguns segundos após o
veículo em frente iniciar a marcha, a
indicação do veículo em frente no ecrã
multi-informação pisca para incitar o
condutor para retomar a marcha do
veículo. Se não retomar a marcha do
veículo após a luz indicadora piscar,
será ativado um sinal sonoro para o
incitar a retomar a marcha do veículo.
Assistente de
Condução e de
Trânsito (CTS)*
Assistente de Condução e
de Trânsito (CTS)
O CTS é um sistema que consiste numa
função de controlo da distância e numa
função de assistência à direção para
reduzir o cansaço do condutor quando
conduz em situações de trânsito conges
-
tionado em vias-rápidas ou autoestradas.
O sistema controla a distância para
manter uma distância constante entre
o seu veículo e um veículo em frente,
à velocidade atual do veículo, sem ter
que utilizar o pedal do acelerador ou
o pedal dos travões. Além disso, com a
função de assistência à direção, quando
as marcas rodoviárias da faixa de
rodagem são detetadas, a função assiste
o condutor mantendo o veículo na faixa
de rodagem. Se as marcas rodoviárias
da faixa de rodagem não forem
detetadas, a função fornece assistência
ao condutor mantendo o veículo na
mesma trajetória do veículo em frente.
*Alguns modelos.4-67
Durante a Condução
i-ACTIVSENSE
4
Page 125 of 290

AVISO
Não se baseie completamente no
sistema CTS.
Não utilize o CTS nas seguintes
condições. Caso contrário, poderá
resultar num acidente.
Todas as estradas à exceção de
vias-rápidas ou autoestradas (não é
possível conduzir nestas condições
utilizando o CTS.)
Estradas com curvas acentuadas e
onde o tráfego seja intenso com
espaço insuficiente entre veículos.
Estradas onde ocorram acelerações
e desacelerações frequentes e
repetitivas (Não é possível conduzir
nestas condições utilizando o CTS).
Quando entrar e sair de ramais
de ligação, áreas de serviço e de
estacionamento em auto-estradas
(se sair de uma auto-estrada
durante um controlo da distância,
o veículo em frente não será mais
seguido e o seu veículo poderá
acelerar até à velocidade definida).
Descidas longas (para manter
a distância entre os veículos,
o sistema aplica automática
e continuamente os travões,
podendo resultar na perda de
potência de travagem).
O veículo em frente desloca-se a uma
velocidade extremamente baixa.
Veículos de duas rodas em frente
tais como motociclos e bicicletas.
(Veículo equipado com caixa de
velocidades automática)
Subidas com elevado gradiente
(O veículo em frente poderá não ser
detetado corretamente, o seu veículo
poderá escorregar durante o controlo
de paragem ou poderá acelerar subi
-tamente após o início da marcha.) Condução em condições climatéricas
adversas (chuva, nevoeiro e neve).
O CTS não poderá detetar marcas
rodoviárias.
Estradas estreitas devido a obras ou
interdição de faixas.
O veículo é conduzido em estradas
escorregadias, tais como estradas
cobertas de gelo ou neve e estradas
não pavimentadas (Os pneus
podem patinar e causar a perda de
controlo do veículo, ou o controlo
de paragem poderá não operar.)
AVISO
São utilizados pneus com tamanhos
diferentes da especificação, como um
pneu sobressalente temporário.
São utilizados pneus com uma banda
de rodagem insuficiente.
A pressão dos pneus não está
ajustada à pressão especificada.
O veículo está a ser utilizado para
rebocar uma caravana ou um atrelado
de barco.
São utilizadas correntes nos pneus. O veículo é conduzido em estradas
com marcas rodoviárias de uma cor
diferente de branco (amarelo), como
uma autoestrada.
Função de controlo
da distância
Se um veículo em frente for detetado
durante o deslocamento a velocidade
constante, a indicação de veículo em
frente será visualizada e o controlo será
realizado.
Função de assistência
à direção
Quando as marcas rodoviárias da faixa
de rodagem são detetadas, a função as-
siste o condutor mantendo o veículo na
faixa de rodagem. Se as marcas rodo-
viárias da faixa de rodagem não forem
detetadas, a função fornece assistência
ao condutor mantendo o veículo na
mesma trajetória do veículo em frente.
Indicação do Ecrã do
Assistente de Condução
e de Trânsito (CTS)
O estado de configuração e as
condições de operação do CTS são
indicadas no ecrã multi-informação ou
no ecrã de condução ativa.
4-68
i-ACTIVSENSE
Page 126 of 290

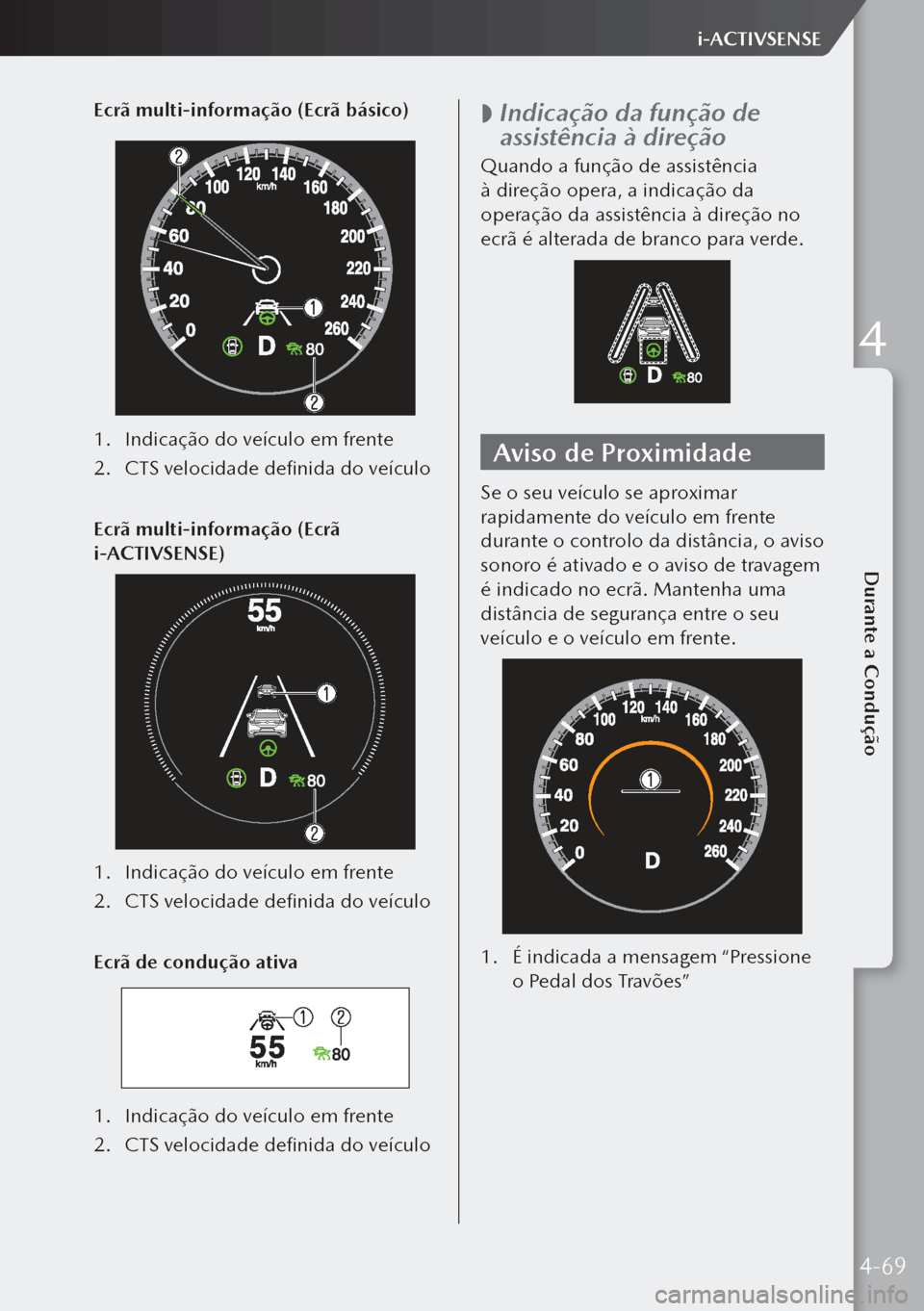

Ecrã multi-informação (Ecrã básico)
1. Indicação do veículo em frente
2. CTS velocidade definida do veículo
Ecrã multi-informação (Ecrã
i-ACTIVSENSE)
1. Indicação do veículo em frente
2. CTS velocidade definida do veículo
Ecrã de condução ativa
1. Indicação do veículo em frente
2. CTS velocidade definida do veículo
Indicação da função de
assistência à direção
Quando a função de assistência
à direção opera, a indicação da
operação da assistência à direção no
ecrã é alterada de branco para verde.
Aviso de Proximidade
Se o seu veículo se aproximar
rapidamente do veículo em frente
durante o controlo da distância, o aviso
sonoro é ativado e o aviso de travagem
é indicado no ecrã. Mantenha uma
distância de segurança entre o seu
veículo e o veículo em frente.
1.
É indicada a mensagem “Pressione
o Pedal dos Travões”
4-69
Durante a Condução
i-ACTIVSENSE
4
Page 127 of 290

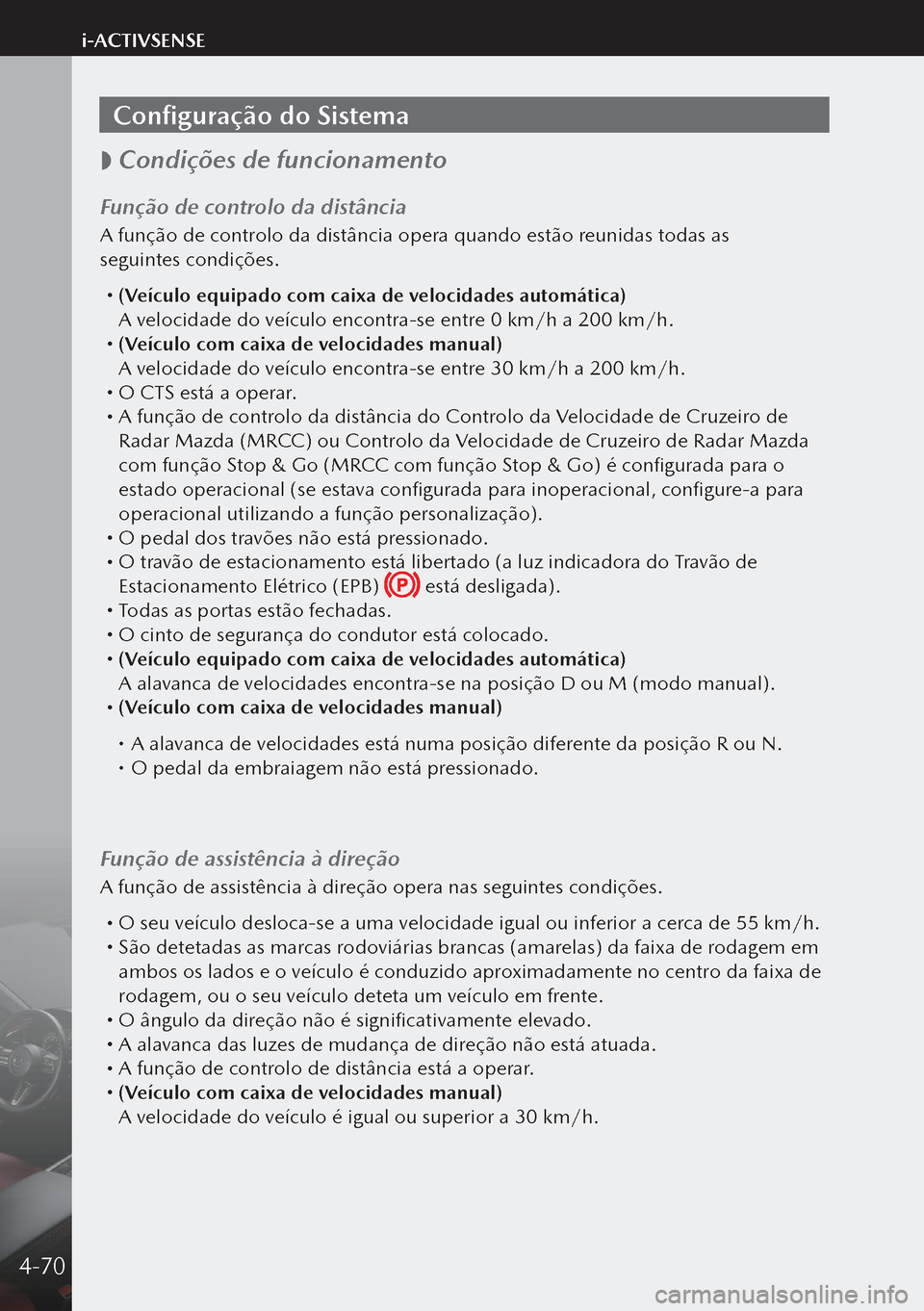

Configuração do Sistema
Condições de funcionamento
Função de controlo da distância
A função de controlo da distância opera quando estão reunidas todas as
seguintes condições.
(Veículo equipado com caixa de velocidades automática)
A velocidade do veículo encontra-se entre 0 km/h a 200 km/h.
(Veículo com caixa de velocidades manual)
A velocidade do veículo encontra-se entre 30 km/h a 200 km/h.
O CTS está a operar. A função de controlo da distância do Controlo da Velocidade de Cruzeiro de
Radar Mazda (MRCC) ou Controlo da Velocidade de Cruzeiro de Radar Mazda
com função Stop & Go (MRCC com função Stop & Go) é configurada para o
estado operacional (se estava configurada para inoperacional, configure-a para
operacional utilizando a função personalização).
O pedal dos travões não está pressionado. O travão de estacionamento está libertado (a luz indicadora do Travão de
Estacionamento Elétrico (EPB)
está desligada). Todas as portas estão fechadas. O cinto de segurança do condutor está colocado. (Veículo equipado com caixa de velocidades automática)
A alavanca de velocidades encontra-se na posição D ou M (modo manual).
(Veículo com caixa de velocidades manual)
A alavanca de velocidades está numa posição diferente da posição R ou N. O pedal da embraiagem não está pressionado.
Função de assistência à direção
A função de assistência à direção opera nas seguintes condições.
O seu veículo desloca-se a uma velocidade igual ou inferior a cerca de 55 km/h. São detetadas as marcas rodoviárias brancas (amarelas) da faixa de rodagem em
ambos os lados e o veículo é conduzido aproximadamente no centro da faixa de
rodagem, ou o seu veículo deteta um veículo em frente.
O ângulo da direção não é significativamente elevado. A alavanca das luzes de mudança de direção não está atuada. A função de controlo de distância está a operar. (Veículo com caixa de velocidades manual)
A velocidade do veículo é igual ou superior a 30 km/h.
4-70
i-ACTIVSENSE
Page 128 of 290

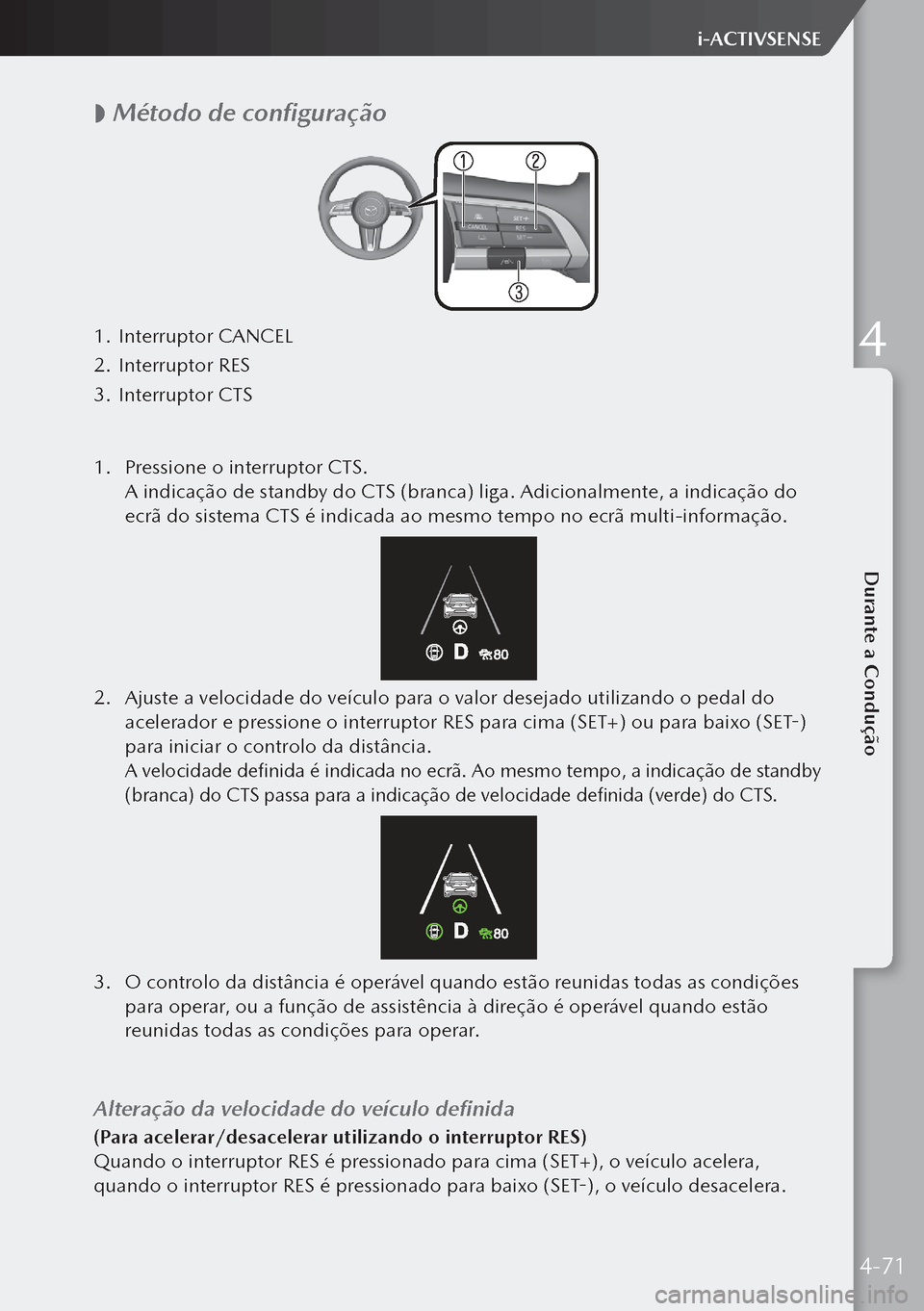

Método de configuração
1.
Interruptor CANCEL
2. Interruptor RES
3. Interruptor CTS
1. Pressione o interruptor CTS.
A indicação de standby do CTS (branca) liga. Adicionalmente, a indicação do
ecrã do sistema CTS é indicada ao mesmo tempo no ecrã multi-informação.
2. Ajuste a velocidade do veículo para o valor desejado utilizando o pedal do
acelerador e pressione o interruptor RES para cima (SET+) ou para baixo (SET-)
para iniciar o controlo da distância.
A velocidade definida é indicada no ecrã. Ao mesmo tempo, a indicação de standby
(branca) do CTS passa para a indicação de velocidade definida (verde) do CTS.
3. O controlo da distância é operável quando estão reunidas todas as condições
para operar, ou a função de assistência à direção é operável quando estão
reunidas todas as condições para operar.
Alteração da velocidade do veículo definida
(Para acelerar/desacelerar utilizando o interruptor RES)
Quando o interruptor RES é pressionado para cima (SET+), o veículo acelera,
quando o interruptor RES é pressionado para baixo (SET-), o veículo desacelera.
4-71
Durante a Condução
i-ACTIVSENSE
4
