Page 161 of 290
*Alguns modelos.
Sensor de ultrassons dianteiro*, Sensor de ultrassons traseiro
Área de
Deteção de Distância Distância entre o veículo e o obstáculo
Sinal
sonoro*
1Sensor de ultrassons dianteiro Sensor de ultrassons traseiro
Maior
distância Aprox. 100—60,0 cm
Aprox. 150—60,0 cm
Som
intermitente
lento
Distância elevada Aprox. 60,0—45,0 cm
Aprox. 60,0—45,0 cm
Som
intermitente
médio
Distância
intermédia Aprox. 45,0—35,0 cm
Aprox. 45,0—35,0 cm
Som
intermitente
rápido
Distância pequena Dentro de aprox. 35,0 cm
Dentro de aprox. 35,0 cm
Som
contínuo
*1 A frequência do sinal sonoro aumenta à medida que o veículo se aproxima do obstáculo.
4-104
Sistema de Sensores de Estacionamento
Page 162 of 290
*Alguns modelos.
Sensor de ultrassons de canto dianteiro*, Sensor de ultrassons de canto traseiro/
Lateral traseiro*
Área de Deteção de Distância Distância entre o veículo e o obstáculo
Sinal sonoro*1Sensor de ultrassons de canto dianteiro/Sensor de ultrassons de canto traseiro
Distância elevada Aprox. 55,0—38,0 cm
Som intermitente
médio
Distância
intermédia Aprox. 38,0—25,0 cm
Som intermitente
rápido
Distância pequena Dentro de aprox. 25 cm
Som contínuo
*1 A frequência do sinal sonoro aumenta à medida que o veículo se aproxima do obstáculo.
4-105
Durante a Condução
Sistema de Sensores de Estacionamento
4
Page 163 of 290
Page 164 of 290
Capítulo5
Características
Interiores
Page 165 of 290

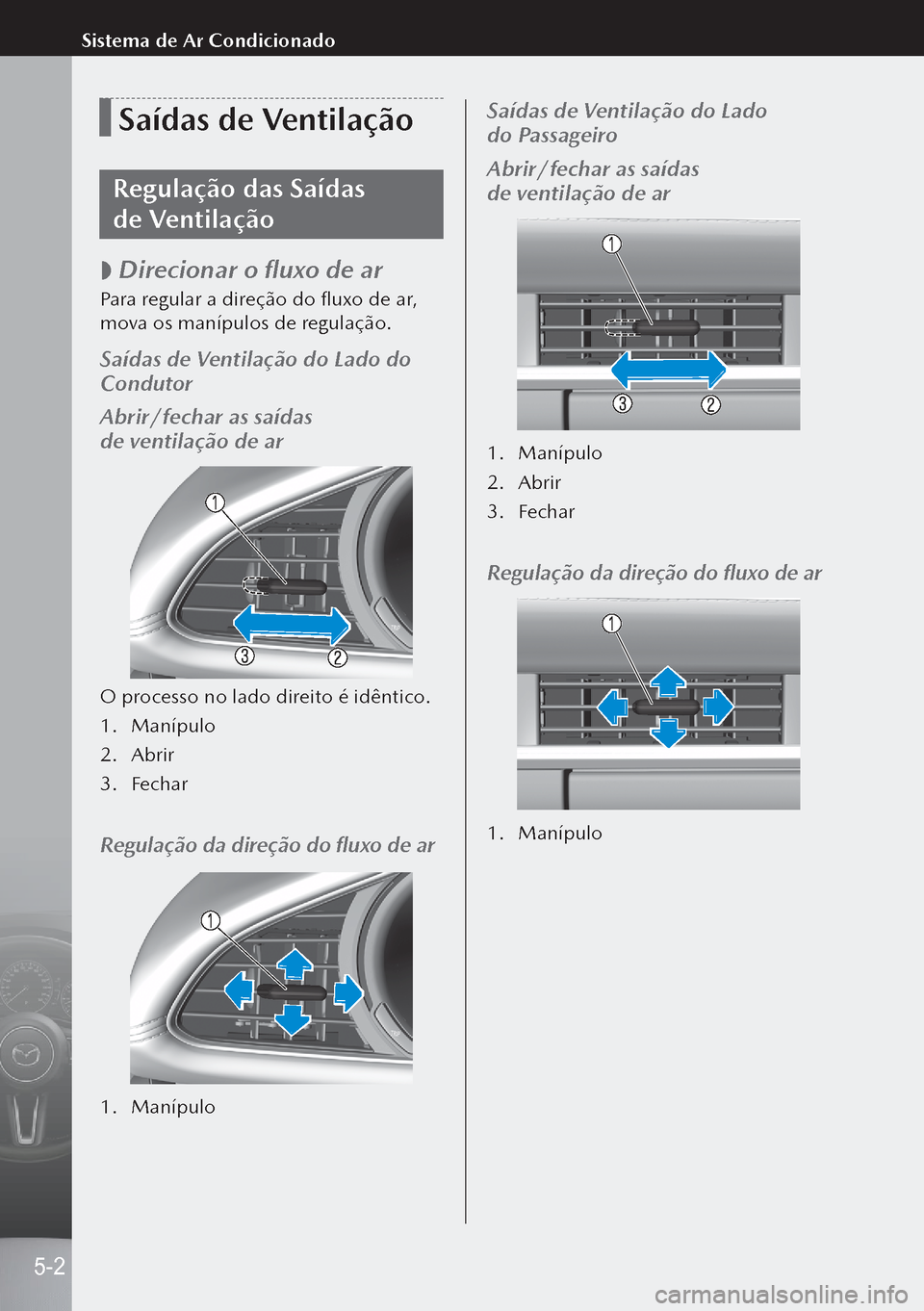

Saídas de Ventilação
Regulação das Saídas
de Ventilação
Direcionar o fluxo de ar
Para regular a direção do fluxo de ar,
mova os manípulos de regulação.
Saídas de Ventilação do Lado do
Condutor
Abrir/fechar as saídas
de ventilação de ar
O processo no lado direito é idêntico.
1.
Manípulo
2. Abrir
3. Fechar
Regulação da direção do fluxo de ar
1. Manípulo
Saídas de Ventilação do Lado
do Passageiro
Abrir/fechar as saídas
de ventilação de ar
1. Manípulo
2. Abrir
3. Fechar
Regulação da direção do fluxo de ar
1. Manípulo
5-2
Sistema de Ar Condicionado
Page 166 of 290

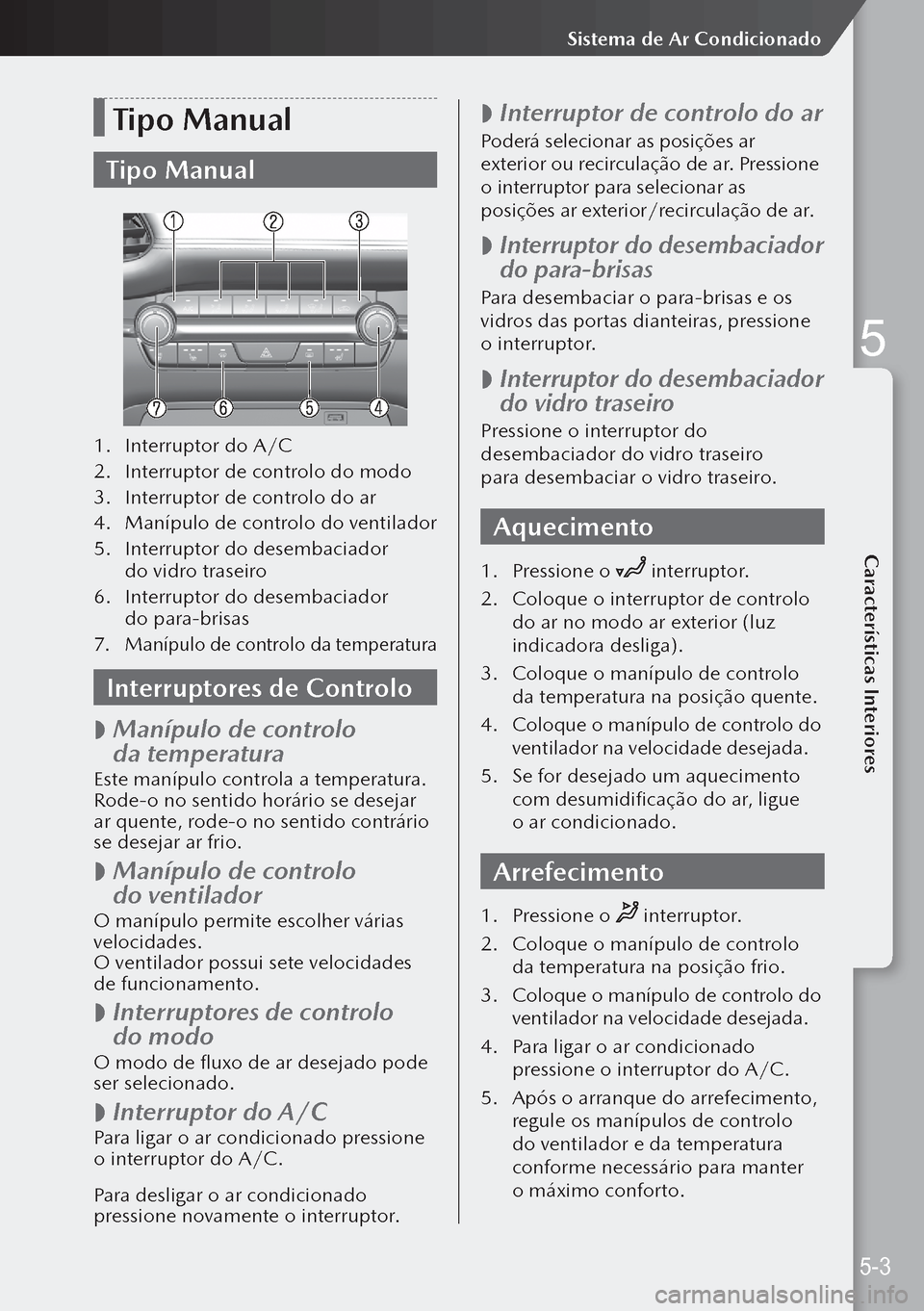

Tipo Manual
Tipo Manual
1. Interruptor do A/C
2. Interruptor de controlo do modo
3. Interruptor de controlo do ar
4. Manípulo de controlo do ventilador
5. Interruptor do desembaciador
do vidro traseiro
6. Interruptor do desembaciador
do para-brisas
7. Manípulo de controlo da temperatura
Interruptores de Controlo
Manípulo de controlo
da temperatura
Este manípulo controla a temperatura.
Rode-o no sentido horário se desejar
ar quente, rode-o no sentido contrário
se desejar ar frio.
Manípulo de controlo
do ventilador
O manípulo permite escolher várias
velocidades.
O ventilador possui sete velocidades
de funcionamento.
Interruptores de controlo
do modo
O modo de fluxo de ar desejado pode
ser selecionado.
Interruptor do A/C
Para ligar o ar condicionado pressione
o interruptor do A/C.
Para desligar o ar condicionado
pressione novamente o interruptor.
Interruptor de controlo do ar
Poderá selecionar as posições ar
exterior ou recirculação de ar. Pressione
o interruptor para selecionar as
posições ar exterior/recirculação de ar.
Interruptor do desembaciador
do para-brisas
Para desembaciar o para-brisas e os
vidros das portas dianteiras, pressione
o interruptor.
Interruptor do desembaciador
do vidro traseiro
Pressione o interruptor do
desembaciador do vidro traseiro
para desembaciar o vidro traseiro.
Aquecimento
1.
Pressione o interruptor.
2. Coloque o interruptor de controlo
do ar no modo ar exterior (luz
indicadora desliga).
3. Coloque o manípulo de controlo
da temperatura na posição quente.
4. Coloque o manípulo de controlo do
ventilador na velocidade desejada.
5. Se for desejado um aquecimento
com desumidificação do ar, ligue
o ar condicionado.
Arrefecimento
1. Pressione o interruptor.
2. Coloque o manípulo de controlo
da temperatura na posição frio.
3. Coloque o manípulo de controlo do
ventilador na velocidade desejada.
4. Para ligar o ar condicionado
pressione o interruptor do A/C.
5. Após o arranque do arrefecimento,
regule os manípulos de controlo
do ventilador e da temperatura
conforme necessário para manter
o máximo conforto.
5-3
Sistema de Ar Condicionado
5
Características Interiores
Page 167 of 290

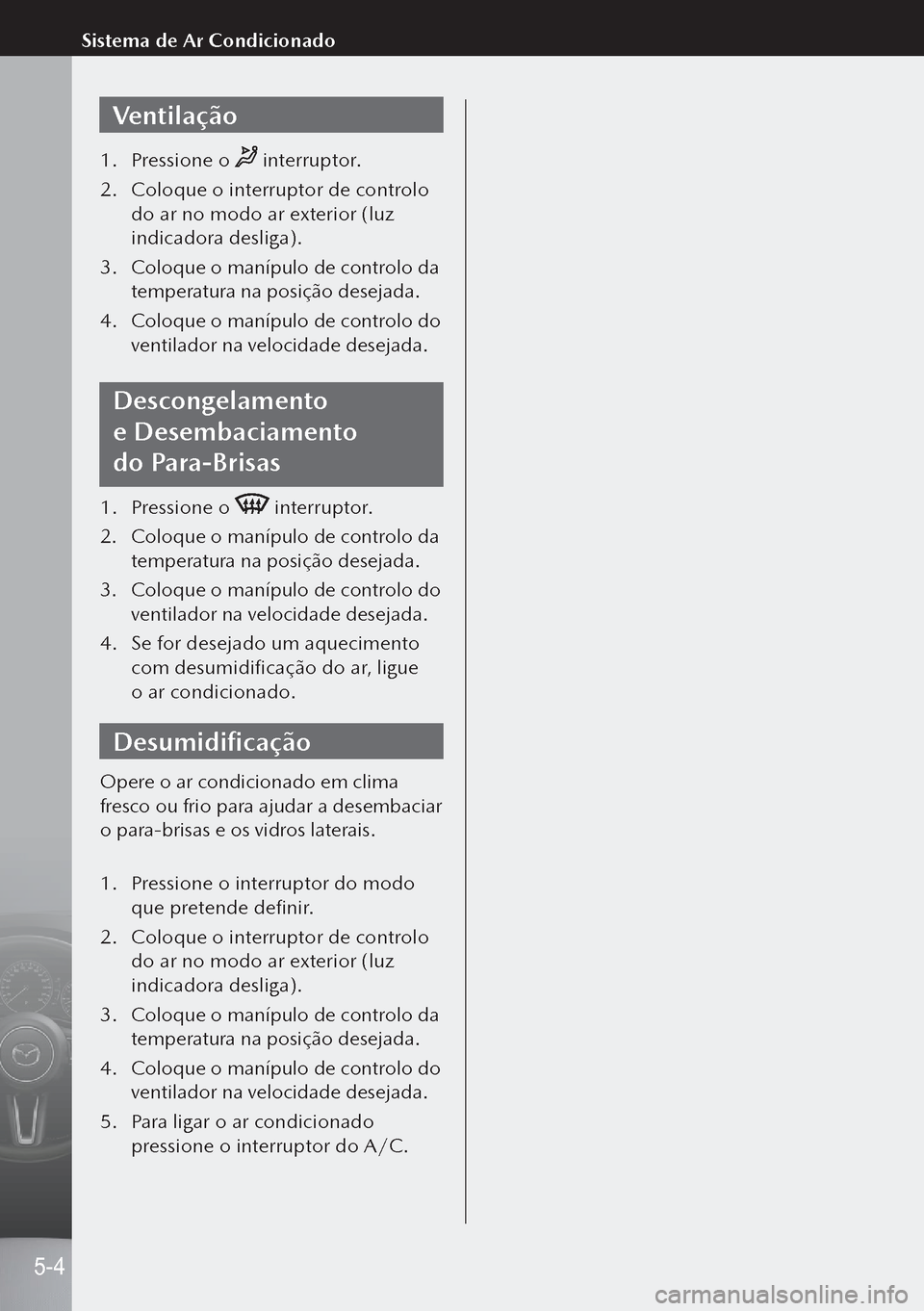

Ventilação
1. Pressione o interruptor.
2. Coloque o interruptor de controlo
do ar no modo ar exterior (luz
indicadora desliga).
3. Coloque o manípulo de controlo da
temperatura na posição desejada.
4. Coloque o manípulo de controlo do
ventilador na velocidade desejada.
Descongelamento
e Desembaciamento
do Para-Brisas
1. Pressione o interruptor.
2. Coloque o manípulo de controlo da
temperatura na posição desejada.
3. Coloque o manípulo de controlo do
ventilador na velocidade desejada.
4. Se for desejado um aquecimento
com desumidificação do ar, ligue
o ar condicionado.
Desumidificação
Opere o ar condicionado em clima
fresco ou frio para ajudar a desembaciar
o para-brisas e os vidros laterais.
1. Pressione o interruptor do modo
que pretende definir.
2. Coloque o interruptor de controlo
do ar no modo ar exterior (luz
indicadora desliga).
3. Coloque o manípulo de controlo da
temperatura na posição desejada.
4. Coloque o manípulo de controlo do
ventilador na velocidade desejada.
5. Para ligar o ar condicionado
pressione o interruptor do A/C.
5-4
Sistema de Ar Condicionado
Page 168 of 290

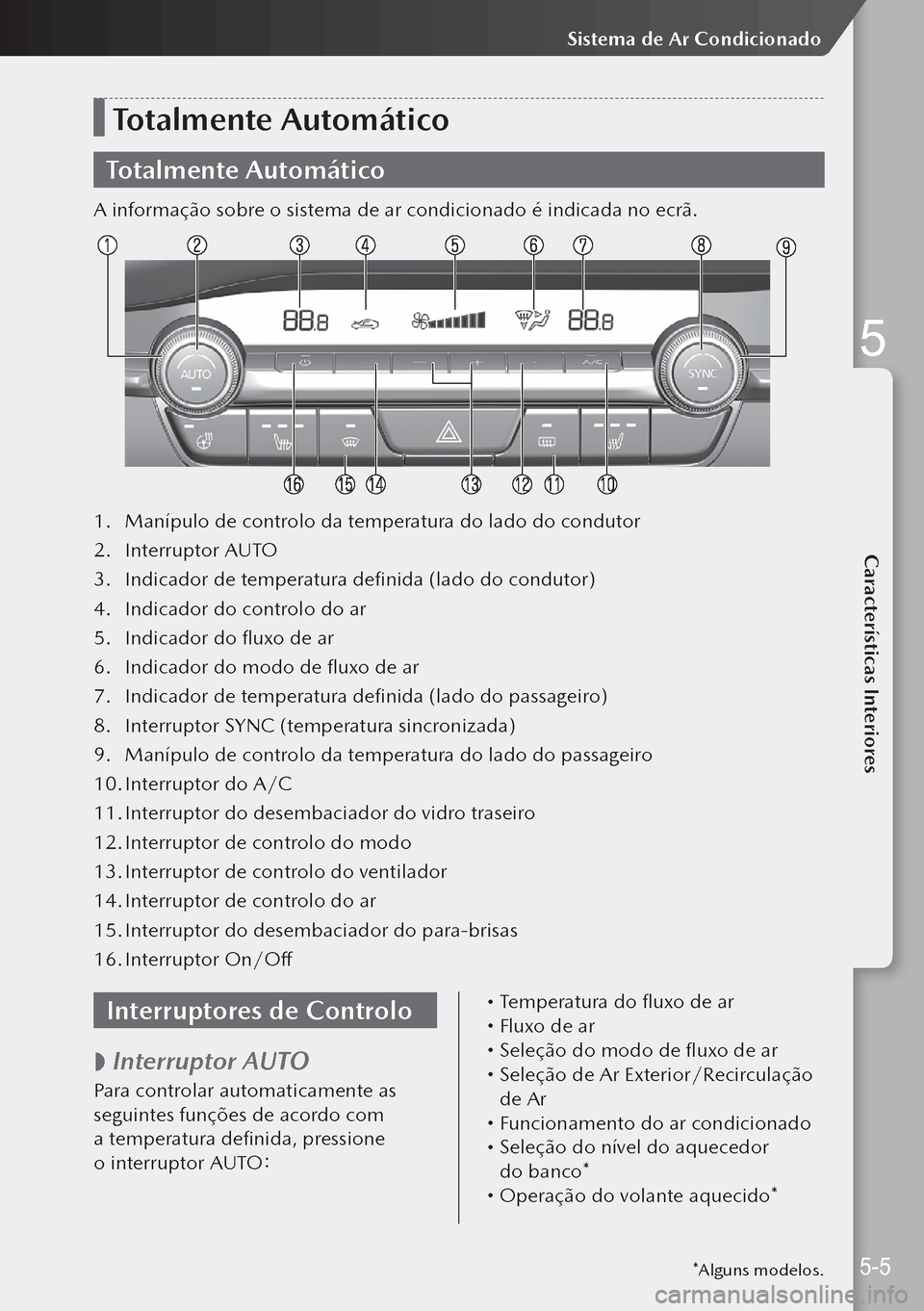

Totalmente Automático
Totalmente Automático
A informação sobre o sistema de ar condicionado é indicada no ecrã.
1. Manípulo de controlo da temperatura do lado do condutor
2. Interruptor AUTO
3. Indicador de temperatura definida (lado do condutor)
4. Indicador do controlo do ar
5. Indicador do fluxo de ar
6. Indicador do modo de fluxo de ar
7. Indicador de temperatura definida (lado do passageiro)
8. Interruptor SYNC (temperatura sincronizada)
9. Manípulo de controlo da temperatura do lado do passageiro
10. Interruptor do A/C
11. Interruptor do desembaciador do vidro traseiro
12. Interruptor de controlo do modo
13. Interruptor de controlo do ventilador
14. Interruptor de controlo do ar
15. Interruptor do desembaciador do para-brisas
16. Interruptor On/Off
Interruptores de Controlo
Interruptor AUTO
Para controlar automaticamente as
seguintes funções de acordo com
a temperatura definida, pressione
o interruptor AUTO:
Temperatura do fluxo de ar Fluxo de ar Seleção do modo de fluxo de ar Seleção de Ar Exterior/Recirculação
de Ar
Funcionamento do ar condicionado Seleção do nível do aquecedor
do banco*
Operação do volante aquecido*
*Alguns modelos.5-5
Sistema de Ar Condicionado
5
Características Interiores
