Page 209 of 290

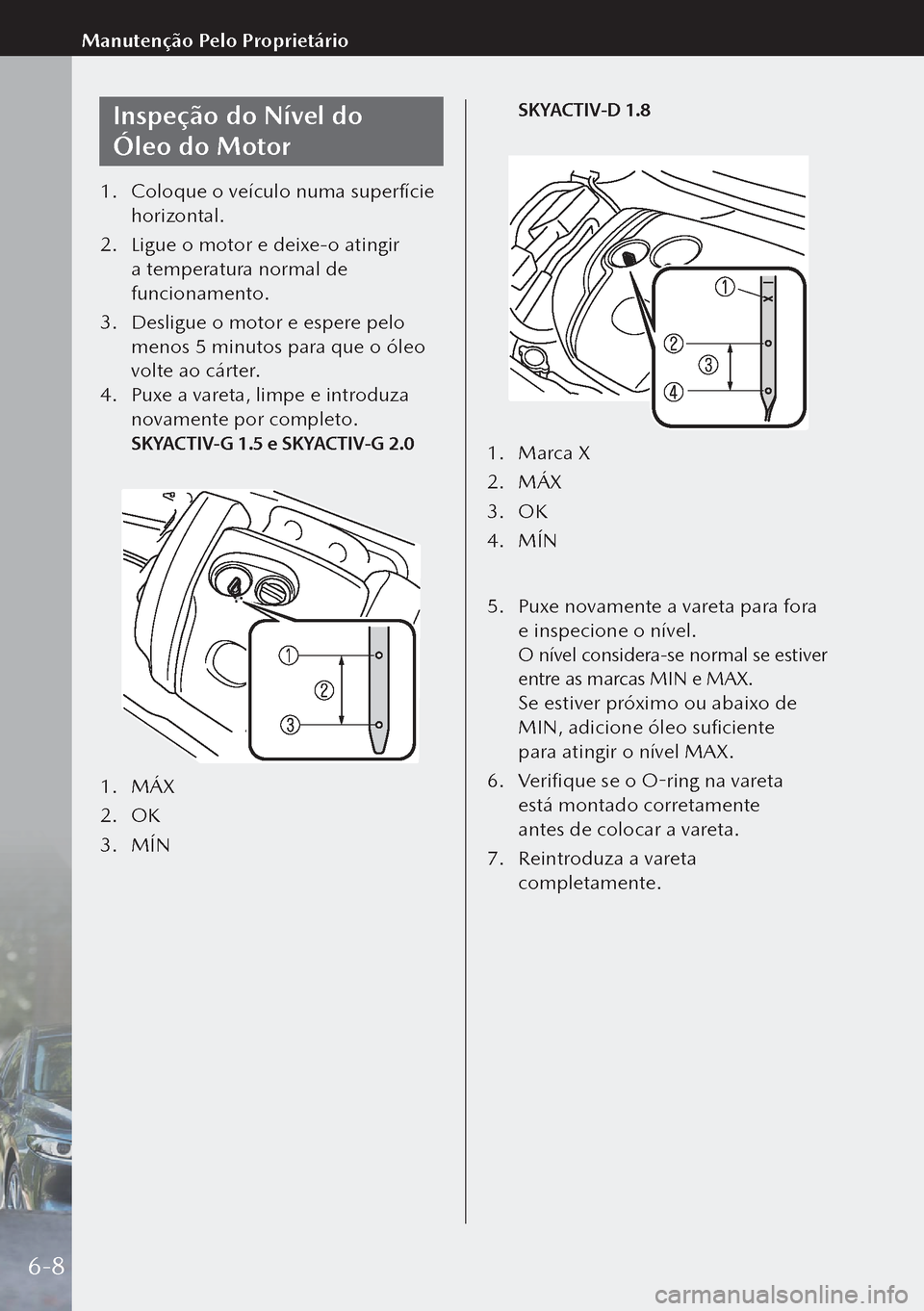

Inspeção do Nível do
Óleo do Motor
1. Coloque o veículo numa superfície
horizontal.
2. Ligue o motor e deixe-o atingir
a temperatura normal de
funcionamento.
3. Desligue o motor e espere pelo
menos 5 minutos para que o óleo
volte ao cárter.
4. Puxe a vareta, limpe e introduza
novamente por completo.
SKYACTIV-G 1.5 e SKYACTIV-G 2.0
1. MÁX
2. OK
3. MÍN
SKYACTIV-D 1.8
1. Marca X
2. MÁX
3. OK
4. MÍN
5. Puxe novamente a vareta para fora
e inspecione o nível.
O nível considera-se normal se estiver
entre as marcas MIN e MAX.
Se estiver próximo ou abaixo de
MIN, adicione óleo suficiente
para atingir o nível MAX.
6. Verifique se o O-ring na vareta
está montado corretamente
antes de colocar a vareta.
7. Reintroduza a vareta
completamente.
6-8
Manutenção Pelo Proprietário
Page 210 of 290
Líquido de
Arrefecimento
do Motor
Inspeção do Nível do
Líquido de Arrefecimento
O radiador deverá estar totalmente
cheio de líquido de arrefecimento,
enquanto no reservatório de líquido
de arrefecimento, o nível deve
encontrar-se entre as marcas FULL
e LOW com o motor frio.
Se o reservatório do líquido de
arrefecimento estiver vazio ou se for
necessário adicionar frequentemente
um novo líquido de arrefecimento,
consulte um reparador qualificado,
recomendamos um Reparador
Autorizado Mazda.
Óleo dos Travões/
Embraiagem
Inspeção do Nível do Óleo
dos Travões/Embraiagem
Inspecione o nível do óleo no
reservatório regularmente. Deverá ser
mantido entre as linhas MÁX e MÍN.
Modelo com volante
à esquerda
SKYACTIV-G 1.5, SKYACTIV-G 2.0
e SKYACTIV-D 1.8
MAX
MIN
Modelo com volante
à direita
SKYACTIV-G 2.0 e SKYACTIV-D 1.8
MAX
MIN
6-9
Manutenção e Cuidados
Manutenção Pelo Proprietário
6
Page 211 of 290

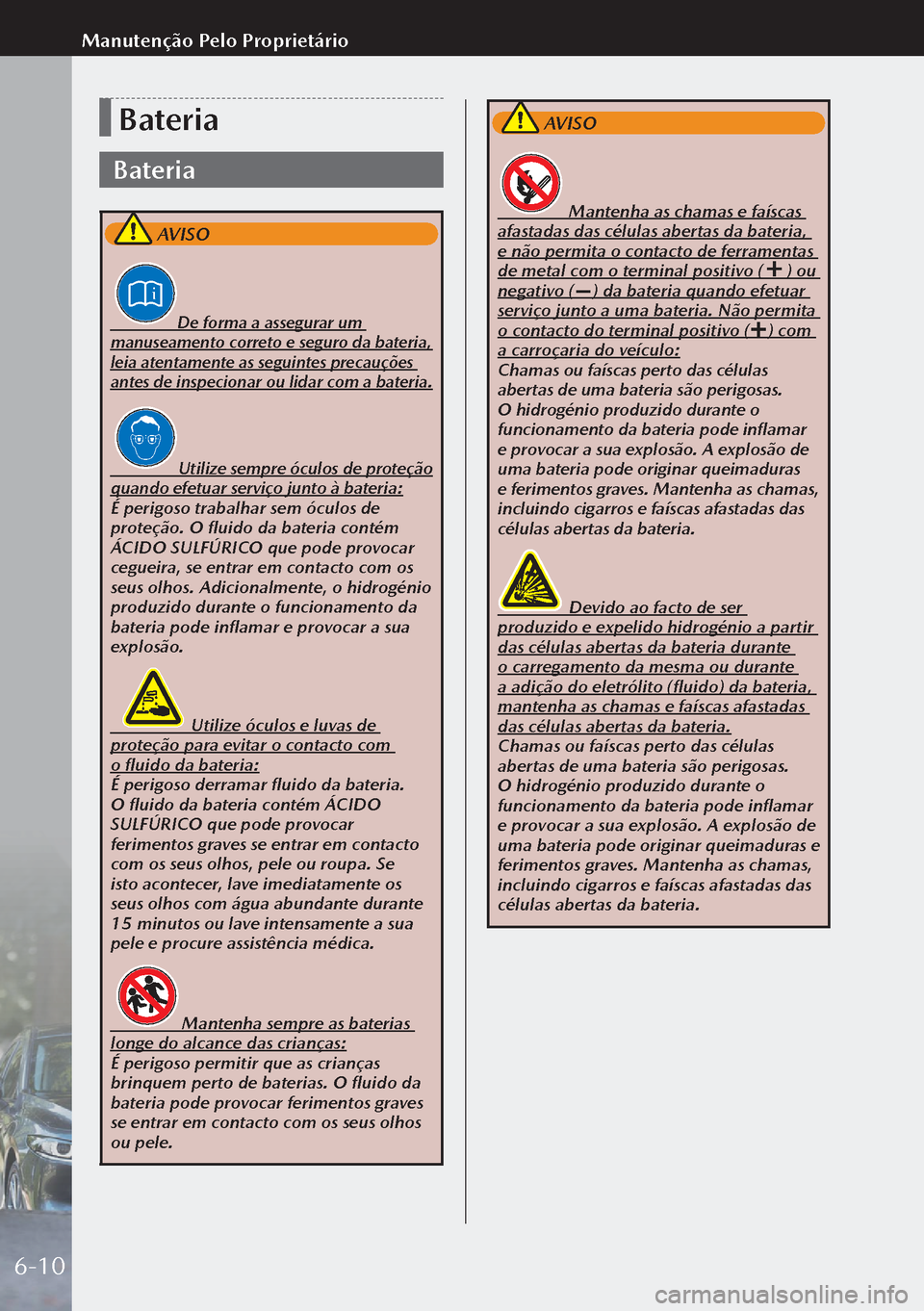

Bateria
Bateria
AVISO
De forma a assegurar um
manuseamento correto e seguro da bateria,
leia atentamente as seguintes precauções
antes de inspecionar ou lidar com a bateria.
Utilize sempre óculos de proteção
quando efetuar serviço junto à bateria:
É perigoso trabalhar sem óculos de
proteção. O fluido da bateria contém
ÁCIDO SULFÚRICO que pode provocar
cegueira, se entrar em contacto com os
seus olhos. Adicionalmente, o hidrogénio
produzido durante o funcionamento da
bateria pode inflamar e provocar a sua
explosão.
Utilize óculos e luvas de
proteção para evitar o contacto com
o fluido da bateria:
É perigoso derramar fluido da bateria.
O fluido da bateria contém ÁCIDO
SULFÚRICO que pode provocar
ferimentos graves se entrar em contacto
com os seus olhos, pele ou roupa. Se
isto acontecer, lave imediatamente os
seus olhos com água abundante durante
15 minutos ou lave intensamente a sua
pele e procure assistência médica.
Mantenha sempre as baterias
longe do alcance das crianças:
É perigoso permitir que as crianças
brinquem perto de baterias. O fluido da
bateria pode provocar ferimentos graves
se entrar em contacto com os seus olhos
ou pele.
AVISO
Mantenha as chamas e faíscas
afastadas das células abertas da bateria,
e não permita o contacto de ferramentas
de metal com o terminal positivo ( ) ou
negativo ( ) da bateria quando efetuar
serviço junto a uma bateria. Não permita
o contacto do terminal positivo ( ) com
a carroçaria do veículo:
Chamas ou faíscas perto das células
abertas de uma bateria são perigosas.
O hidrogénio produzido durante o
funcionamento da bateria pode inflamar
e provocar a sua explosão. A explosão de
uma bateria pode originar queimaduras
e ferimentos graves. Mantenha as chamas,
incluindo cigarros e faíscas afastadas das
células abertas da bateria.
Devido ao facto de ser
produzido e expelido hidrogénio a partir
das células abertas da bateria durante
o carregamento da mesma ou durante
a adição do eletrólito (fluido) da bateria,
mantenha as chamas e faíscas afastadas
das células abertas da bateria.
Chamas ou faíscas perto das células
abertas de uma bateria são perigosas.
O hidrogénio produzido durante o
funcionamento da bateria pode inflamar
e provocar a sua explosão. A explosão de
uma bateria pode originar queimaduras e
ferimentos graves. Mantenha as chamas,
incluindo cigarros e faíscas afastadas das
células abertas da bateria.
6-10
Manutenção Pelo Proprietário
Page 212 of 290

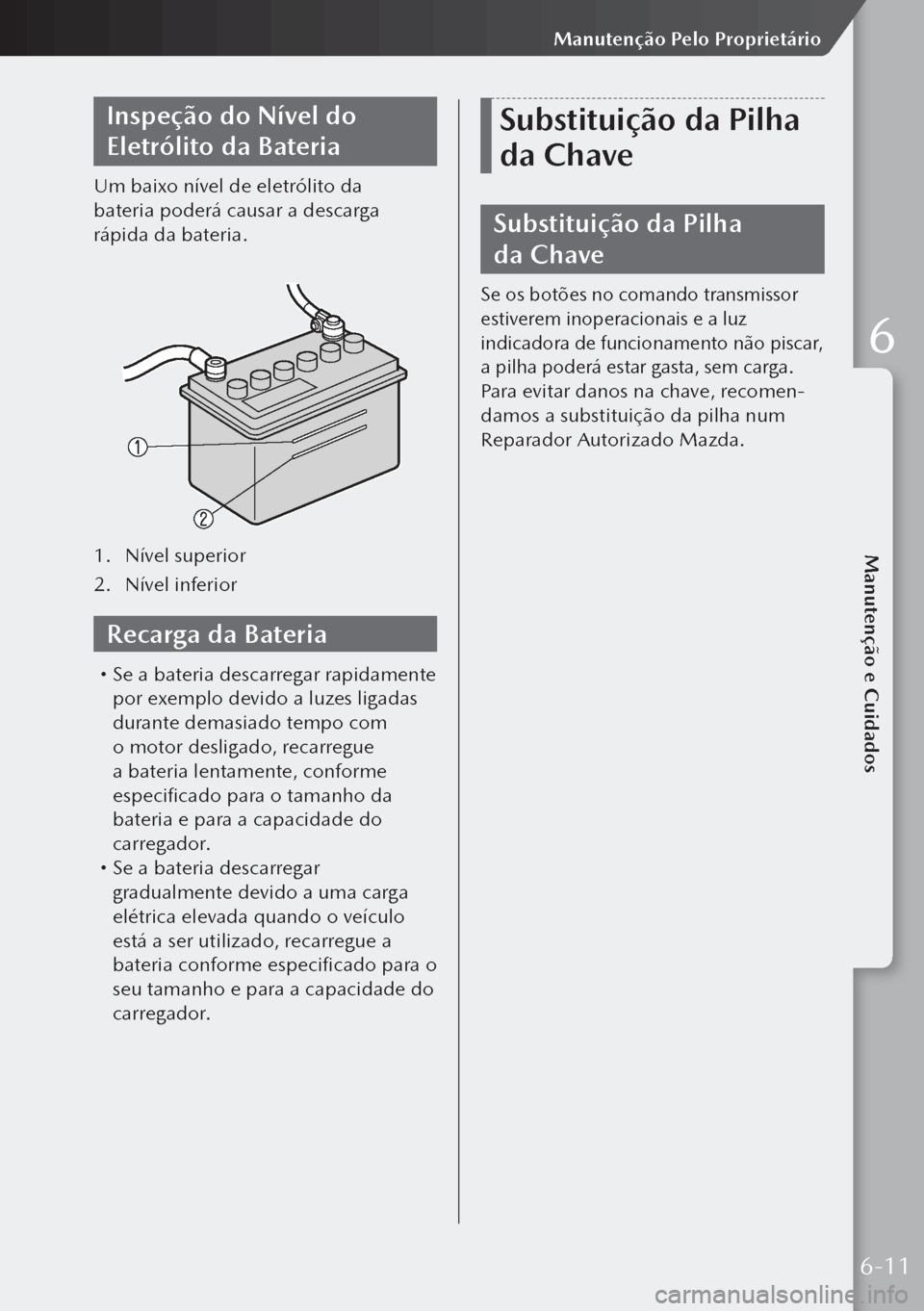

Inspeção do Nível do
Eletrólito da Bateria
Um baixo nível de eletrólito da
bateria poderá causar a descarga
rápida da bateria.
1. Nível superior
2. Nível inferior
Recarga da Bateria
Se a bateria descarregar rapidamente
por exemplo devido a luzes ligadas
durante demasiado tempo com
o motor desligado, recarregue
a bateria lentamente, conforme
especificado para o tamanho da
bateria e para a capacidade do
carregador.
Se a bateria descarregar
gradualmente devido a uma carga
elétrica elevada quando o veículo
está a ser utilizado, recarregue a
bateria conforme especificado para o
seu tamanho e para a capacidade do
carregador.
Substituição da Pilha
da Chave
Substituição da Pilha
da Chave
Se os botões no comando transmissor
estiverem inoperacionais e a luz
indicadora de funcionamento não piscar,
a pilha poderá estar gasta, sem carga.
Para evitar danos na chave, recomen-
damos a substituição da pilha num
Reparador Autorizado Mazda.
6-11
Manutenção e Cuidados
Manutenção Pelo Proprietário
6
Page 213 of 290

Pneus
Pressão dos Pneus
AVISO
Mantenha sempre os pneus à pressão
correta.
Inspecione a pressão de todos os
pneus mensalmente (incluindo o
pneu sobressalente*) quando os
pneus estiverem frios. Mantenha as
pressões recomendadas de modo a
obter conforto, bom comportamento
do veículo e o mínimo desgaste
possível dos pneus.
Rotação dos Pneus
AVISO
Rode os pneus periodicamente:
O desgaste irregular de um pneu é
perigoso. Para equilibrar o desgaste
da banda de rodagem dos pneus para
manter um bom desempenho ao nível do
comportamento e travagem, troque as
posições dos pneus a cada 10.000 km ou
num intervalo de quilometragem inferior
se ocorrer um desgaste irregular.
1. Dianteira
Não incluir (APENAS UTILIZAÇÃO
TEMPORÁRIA) o pneu sobressalente
na rotação.
Adicionalmente, inspecione a existência
de danos e desgaste invulgar nos pneus.
O desgaste invulgar é normalmente pro
-vocado por um ou pela combinação dos
seguintes fatores:
Pressão incorreta dos pneus Desalinhamento das rodas Rodas desequilibradas Travagens fortes
Após a rotação, ajuste a pressão de
todos os pneus em conformidade com
as especificações e inspecione o aperto
das porcas.
Substituição de um Pneu
AVISO
Utilize sempre pneus em boas
condições:
É perigoso conduzir com pneus
gastos. Reduz a eficácia da travagem,
a precisão da direção e a tração,
podendo resultar num acidente.
Substitua os quatro pneus
em simultâneo.
Se um pneu se desgastar uniformemente,
um indicador de desgaste irá surgir sob a
forma de uma banda sólida na banda de
rodagem.
Quando isto acontecer, substitua o pneu.
1. Piso novo
2. Piso gasto
3. Indicador de desgaste da banda de
rodagem
*Alguns modelos.6-12
Manutenção Pelo Proprietário
Page 214 of 290

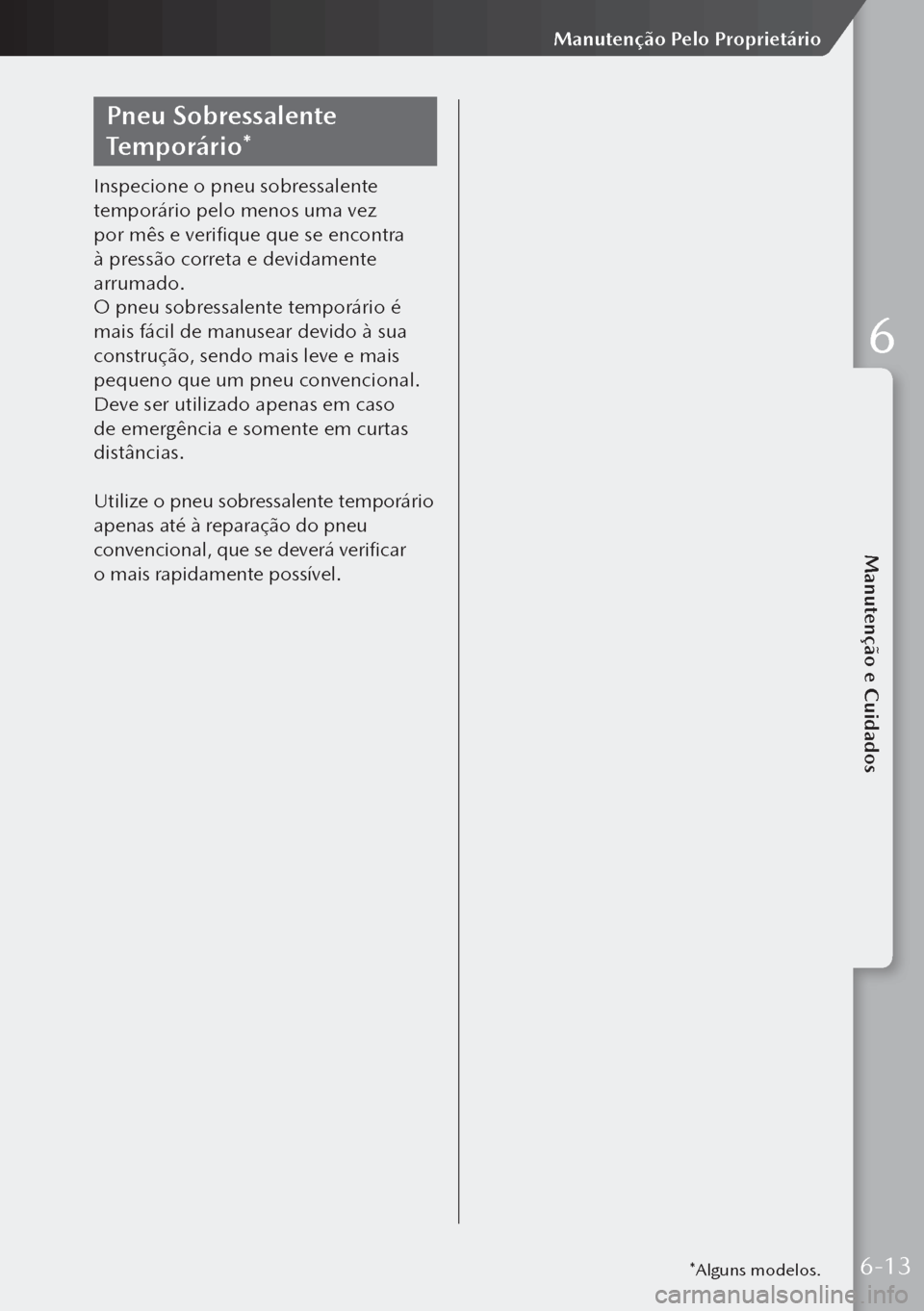

Pneu Sobressalente
Temporário*
Inspecione o pneu sobressalente
temporário pelo menos uma vez
por mês e verifique que se encontra
à pressão correta e devidamente
arrumado.
O pneu sobressalente temporário é
mais fácil de manusear devido à sua
construção, sendo mais leve e mais
pequeno que um pneu convencional.
Deve ser utilizado apenas em caso
de emergência e somente em curtas
distâncias.
Utilize o pneu sobressalente temporário
apenas até à reparação do pneu
convencional, que se deverá verificar
o mais rapidamente possível.
*Alguns modelos.6-13
Manutenção e Cuidados
Manutenção Pelo Proprietário
6
Page 215 of 290

Lâmpadas
Substituição das Lâmpadas
das Luzes Exteriores
As luzes exteriores estão equipadas com
LEDs ou lâmpadas de incandescência.
Só é possível substituir as lâmpadas
das luzes diurnas/luzes de presença.
Tipo LED Faróis
Luzes diurnas (Tipo A) Luzes de presença (Tipo A) Luzes de mudança de direção
dianteiras
Luzes de mudança de direção laterais Terceira luz de stop Luzes de mudança de direção traseiras Luzes de stop Farolins traseiros Luzes de marcha-atrás Luzes de nevoeiro traseiras Luzes da matrícula
A lâmpada LED não pode ser substituída
como unidade única porque é uma
unidade integrada.
A lâmpada LED tem de ser substituída
com a unidade. Quando for necessária
a sua substituição, recomendamos um
Reparador Autorizado Mazda.
Tipo lâmpada incandescente
Luzes diurnas (Tipo B) Luzes de presença (Tipo B)
Recomenda-se a substituição destas
lâmpadas num Reparador Autorizado
Mazda para evitar danos ou riscos
nas lâmpadas ou peças circundantes.
Se substituir a lâmpada pelos seus
próprios meios, siga as instruções
no manual do proprietário.
Substituição das Lâmpadas
das Luzes Interiores
Tipo LED
Luzes do habitáculo/Luzes
de mapas dianteiras
Luz do habitáculo traseira Luzes do espelho de cortesia* Luz do compartimento de bagagens
A lâmpada LED não pode ser
substituída como unidade única
porque é uma unidade integrada.
A lâmpada LED tem de ser substituída
com a unidade. Quando for necessária
a sua substituição, recomendamos um
Reparador Autorizado Mazda.
*Alguns modelos.6-14
Manutenção Pelo Proprietário
Page 216 of 290

Fusíveis
Fusíveis
O sistema elétrico do seu veículo está
protegido por fusíveis.
Se alguma luz, acessório ou controlo
não funcionar, inspecione o fusível do
circuito correspondente. Se um fusível
estiver queimado, o elemento interior
terá fundido.
Se o fusível do mesmo circuito
fundir novamente, evite utilizar o
sistema correspondente e consulte
um reparador qualificado o mais
cedo possível, recomendamos um
Reparador Autorizado Mazda.
Substituição de Fusíveis
Substituição dos fusíveis no
lado esquerdo do veículo
Se o sistema elétrico não funcionar,
inspecione primeiro os fusíveis do lado
esquerdo do veículo.
Substituição dos fusíveis no
compartimento do motor
Se os faróis ou outros componentes
elétricos não funcionarem e os fusíveis
no habitáculo estiverem em boas
condições, inspecione o bloco de
fusíveis no compartimento do motor.
Cuidados com
o Exterior
Manutenção das Jantes
de Alumínio*
As suas jantes de alumínio estão
revestidas com uma camada de
proteção. São necessários cuidados
especiais para proteger este
revestimento.
CUIDADO
Utilize apenas detergente suave. Antes de
utilizar qualquer detergente, verifique os
ingredientes. Caso contrário, o produto
poderá descolorir ou manchar as jantes
de alumínio.
*Alguns modelos.6-15
Manutenção e Cuidados
Manutenção Pelo Proprietário/Cuidados Com a Aparência
6
