2019 Hyundai Kona EV Manuel du propriétaire (in French)

7-45
7
Entretien

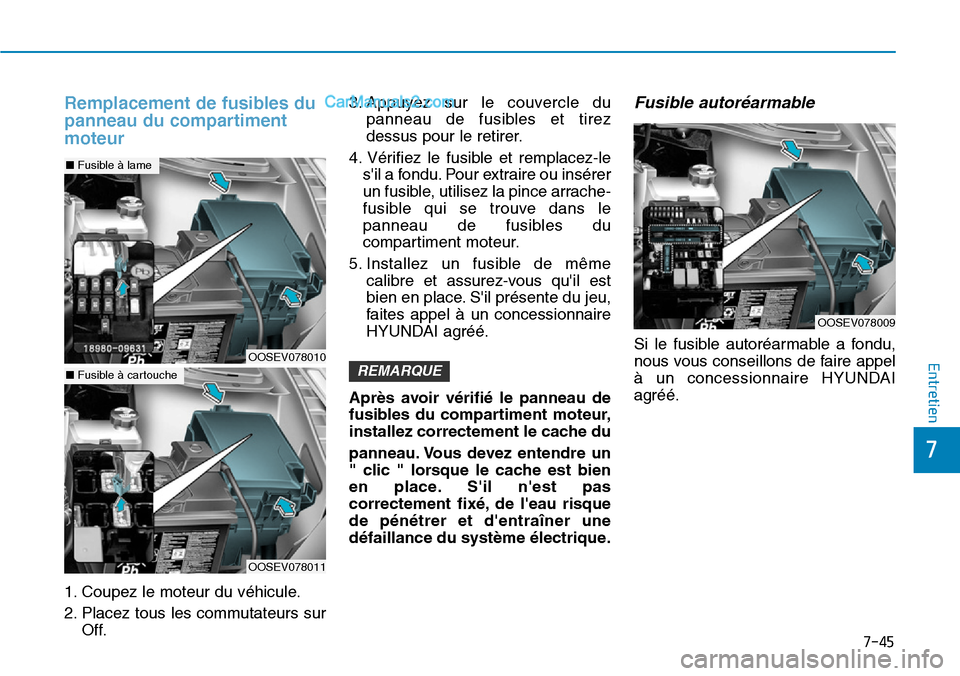

Remplacement de fusibles du
panneau du compartiment
moteur
1. Coupez le moteur du véhicule.
2. Placez tous les commutateurs sur
Off.3. Appuyez sur le couvercle du
panneau de fusibles et tirez
dessus pour le retirer.
4. Vérifiez le fusible et remplacez-le
s'il a fondu. Pour extraire ou insérer
un fusible, utilisez la pince arrache-
fusible qui se trouve dans le
panneau de fusibles du
compartiment moteur.
5. Installez un fusible de même
calibre et assurez-vous qu'il est
bien en place. S'il présente du jeu,
faites appel à un concessionnaire
HYUNDAI agréé.
Après avoir vérifié le panneau de
fusibles du compartiment moteur,
installez correctement le cache du
panneau. Vous devez entendre un
" clic " lorsque le cache est bien
en place. S'il n'est pas
correctement fixé, de l'eau risque
de pénétrer et d'entraîner une
défaillance du système électrique.
Fusible autoréarmable
Si le fusible autoréarmable a fondu,
nous vous conseillons de faire appel
à un concessionnaire HYUNDAI
agréé.
REMARQUE OOSEV078010
■Fusible à lame
OOSEV078011
■Fusible à cartouche
OOSEV078009

7-46
Entretien

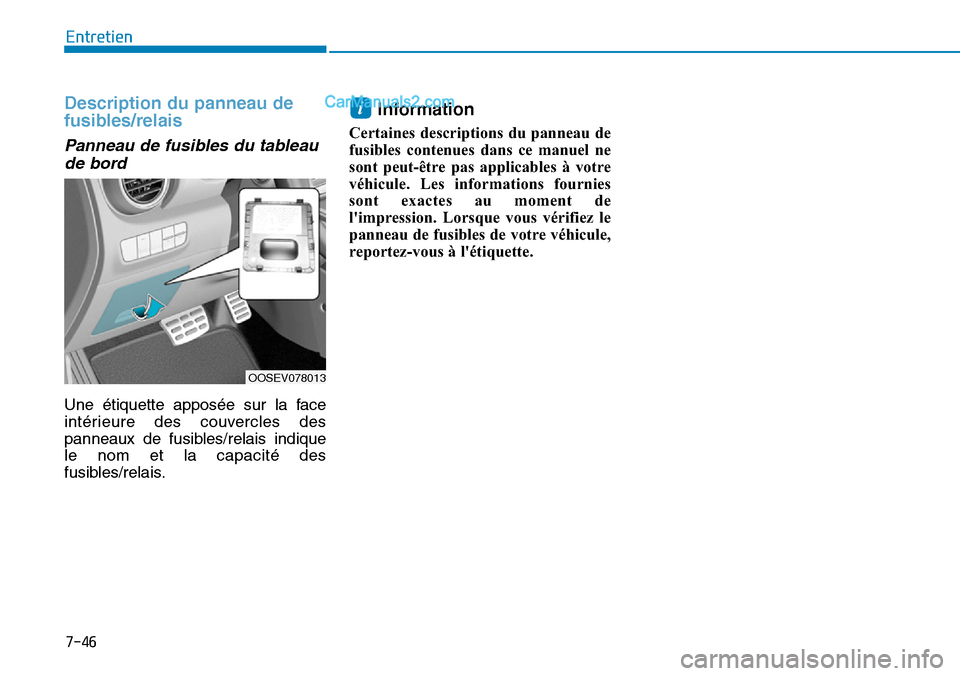

Description du panneau de
fusibles/relais
Panneau de fusibles du tableau
de bord
Une étiquette apposée sur la face
intérieure des couvercles des
panneaux de fusibles/relais indique
le nom et la capacité des
fusibles/relais.
Information
Certaines descriptions du panneau de
fusibles contenues dans ce manuel ne
sont peut-être pas applicables à votre
véhicule. Les informations fournies
sont exactes au moment de
l'impression. Lorsque vous vérifiez le
panneau de fusibles de votre véhicule,
reportez-vous à l'étiquette.
i
OOSEV078013

7-47
7
Entretien

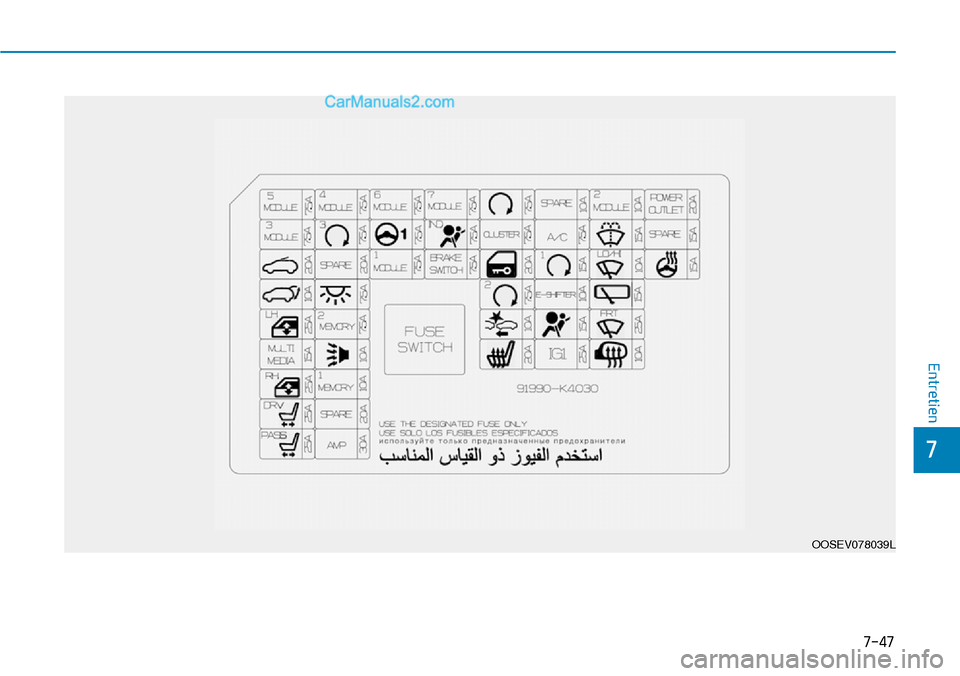

OOSEV078039L

7-48
Entretien

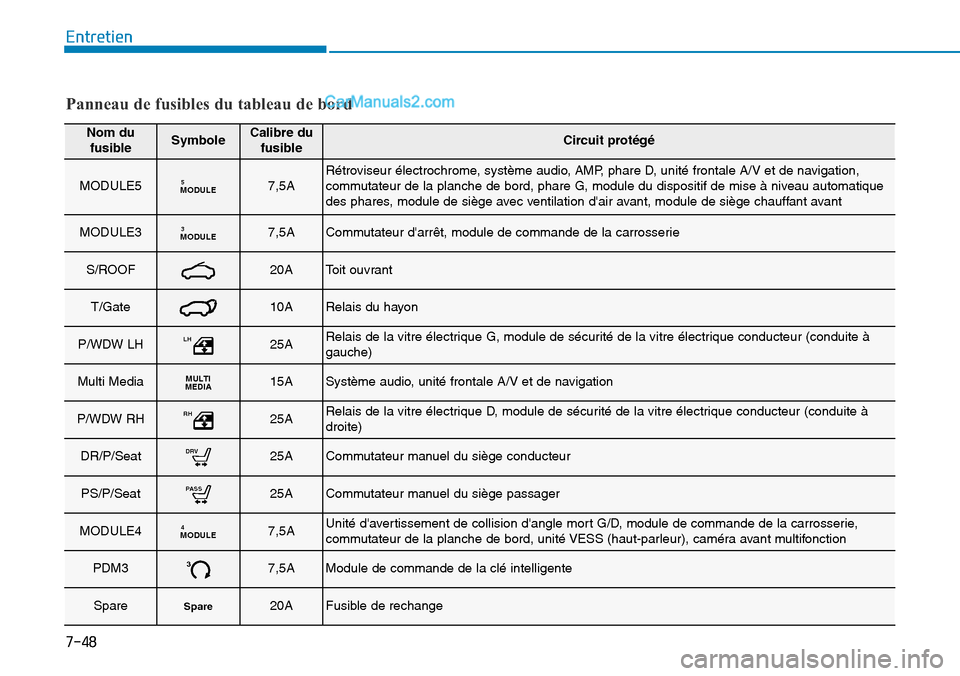

Panneau de fusibles du tableau de bord
Nom du
fusibleSymboleCalibre du
fusibleCircuit protégé
MODULE5MODULE57,5ARétroviseur électrochrome, système audio, AMP, phare D, unité frontale A/V et de navigation,
commutateur de la planche de bord, phare G, module du dispositif de mise à niveau automatique
des phares, module de siège avec ventilation d'air avant, module de siège chauffant avant
MODULE3MODULE37,5ACommutateur d'arrêt, module de commande de la carrosserie
S/ROOF20AToit ouvrant
T/Gate10ARelais du hayon
P/WDW LHLH25ARelais de la vitre électrique G, module de sécurité de la vitre électrique conducteur (conduite à
gauche)
Multi MediaMULTI
MEDIA15ASystème audio, unité frontale A/V et de navigation
P/WDW RHRH25ARelais de la vitre électrique D, module de sécurité de la vitre électrique conducteur (conduite à
droite)
DR/P/SeatDRV25ACommutateur manuel du siège conducteur
PS/P/SeatPASS25ACommutateur manuel du siège passager
MODULE4MODULE47,5AUnité d'avertissement de collision d'angle mort G/D, module de commande de la carrosserie,
commutateur de la planche de bord, unité VESS (haut-parleur), caméra avant multifonction
PDM337,5AModule de commande de la clé intelligente
SpareSpare20AFusible de rechange

7-49
7
Entretien
Panneau de fusibles du tableau de bord
Nom du
fusibleSymboleCalibre du
fusibleCircuit protégé
ROOM LP7,5AÉclairage de la boîte à gants, éclairage du miroir de courtoisie G/D, plafonnier, éclairage de la
console au plafond, chargeur sans fil, éclairage du compartiment à bagages
MEMORY22MEMORY7,5AUnité VESS (haut-parleur), électrovanne de réduction de pression du fluide réfrigérant
B/Alarm10ABoîte relais du module de commande d'allumage (relais de l'alarme antivol)
MEMORYMEMORY10AModule de commande de la climatisation, affichage tête haute, combiné d'instruments, module de
commande de la carrosserie, capteur de pluie
SpareSpare20AFusible de rechange
AMPAMP30AAMP
MODULE6MODULE67,5AModule de commande de la clé intelligente, module de commande de la carrosserie
MDPS17,5AUnité MDPS
MODULE1MODULE17,5AVolet d'air actif, boîte relais du module de commande d'allumage (relais de rabattage/de
déploiement des rétroviseurs extérieurs), commutateur des feux de détresse, connecteur de
liaison des données
MODULE7MODULE77,5AModule de siège avec ventilation d'air avant, module de siège chauffant avant
A/BAG INDIND7,5ACombiné d'instruments, module de commande de la climatisation
BRAKE
SWITCHBRAKE
SWITCH7,5ACommutateur de feu stop, module de commande de la clé intelligente

7-50
Entretien
Panneau de fusibles du tableau de bord
Nom du
fusibleSymboleCalibre du
fusibleCircuit protégé
START7,5ACommande de la clé intelligente (modèles avec clé intelligente), EPCU
CLUSTERCLUSTER7,5AAffichage tête haute, combiné d'instruments
DR/LOCK20ARelais de verrouillage/déverrouillage des portes, boîte relais du module de commande d'allumage
(relais de verrouillage)
PDM227,5ACommutateur du bouton de démarrage/d'arrêt
FCA10AUnité d'assistance d'évitement de collision avant
S/HTR20AModule de siège chauffant avant, module de siège à ventilation d'air avant
SpareSpare20AFusible de rechange
A/CONA/C7,5AModule de commande de la climatisation
PDM1115AModule de commande de la clé intelligente
E-SHIFTERE-
SHIFTER10ACommutateur de sélection de rapport (SBW), commutateur de la console avant
A/BAG15AModule de commande SRS
IG1IG125ACarte de circuit imprimé (fusibles F9, F11)

7-51
7
Entretien

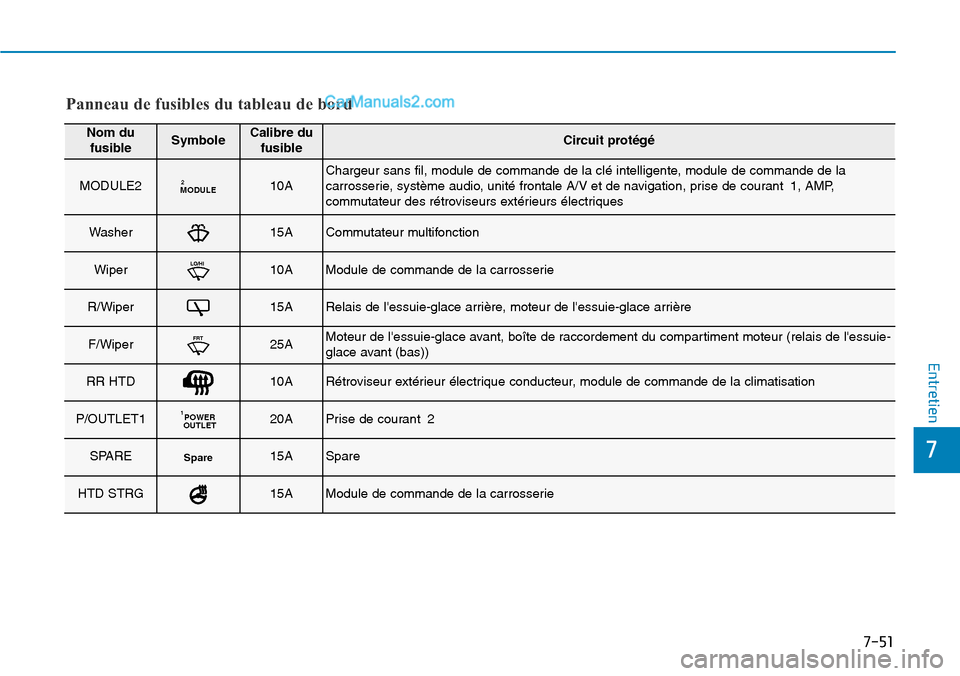

Panneau de fusibles du tableau de bord
Nom du
fusibleSymboleCalibre du
fusibleCircuit protégé
MODULE2MODULE210AChargeur sans fil, module de commande de la clé intelligente, module de commande de la
carrosserie, système audio, unité frontale A/V et de navigation, prise de courant 1, AMP,
commutateur des rétroviseurs extérieurs électriques
Washer15ACommutateur multifonction
WiperLO/HI10AModule de commande de la carrosserie
R/Wiper15ARelais de l'essuie-glace arrière, moteur de l'essuie-glace arrière
F/WiperFRT25AMoteur de l'essuie-glace avant, boîte de raccordement du compartiment moteur (relais de l'essuie-
glace avant (bas))
RR HTD10ARétroviseur extérieur électrique conducteur, module de commande de la climatisation
P/OUTLET1POWER
OUTLET120APrise de courant 2
SPARESpare15ASpare
HTD STRG15AModule de commande de la carrosserie

7-52
Entretien

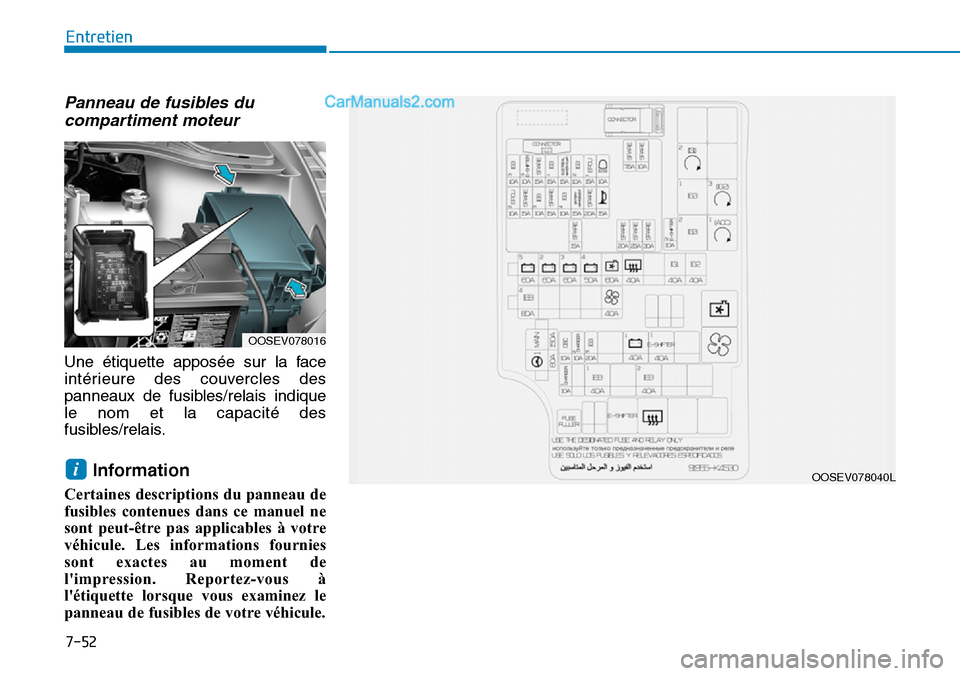

Panneau de fusibles du
compartiment moteur
Une étiquette apposée sur la face
intérieure des couvercles des
panneaux de fusibles/relais indique
le nom et la capacité des
fusibles/relais.
Information
Certaines descriptions du panneau de
fusibles contenues dans ce manuel ne
sont peut-être pas applicables à votre
véhicule. Les informations fournies
sont exactes au moment de
l'impression. Reportez-vous à
l'étiquette lorsque vous examinez le
panneau de fusibles de votre véhicule.
i
OOSEV078016
OOSEV078040L
