5-108
Conduite de votre véhicule

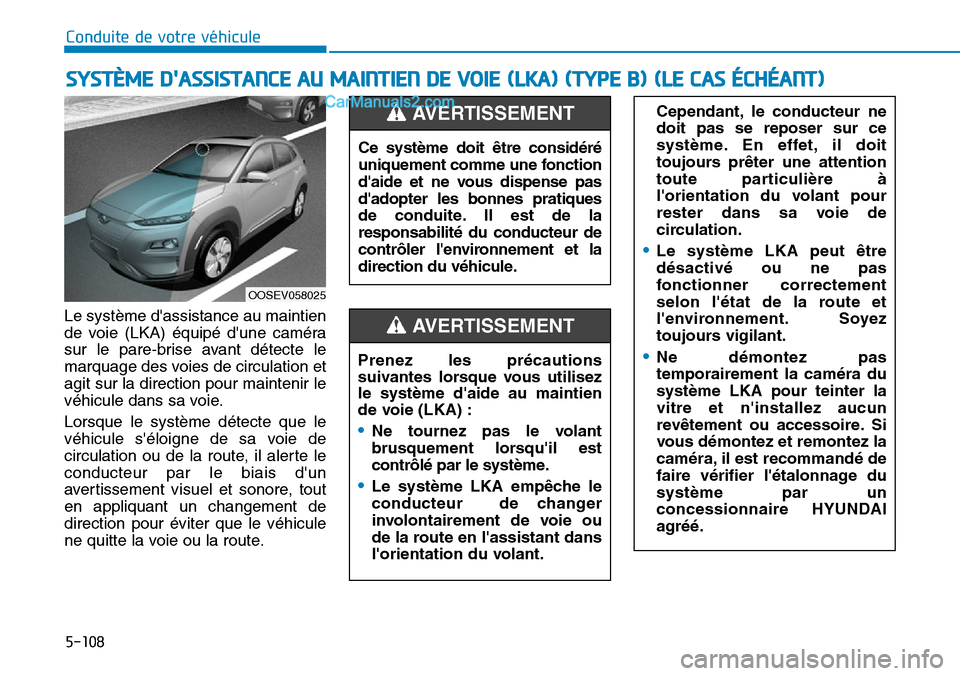

Le système d'assistance au maintien
de voie (LKA) équipé d'une caméra
sur le pare-brise avant détecte le
marquage des voies de circulation et
agit sur la direction pour maintenir le
véhicule dans sa voie.
Lorsque le système détecte que le
véhicule s'éloigne de sa voie de
circulation ou de la route, il alerte le
conducteur par le biais d'un
avertissement visuel et sonore, tout
en appliquant un changement de
direction pour éviter que le véhicule
ne quitte la voie ou la route.
SYSTÈME D'ASSISTANCE AU MAINTIEN DE VOIE (LKA) (TYPE B) (LE CAS ÉCHÉANT)
OOSEV058025
Prenez les précautions
suivantes lorsque vous utilisez
le système d'aide au maintien
de voie (LKA) :
•Ne tournez pas le volant
brusquement lorsqu'il est
contrôlé par le système.
•Le système LKA empêche le
conducteur de changer
involontairement de voie ou
de la route en l'assistant dans
l'orientation du volant.
AVERTISSEMENT
Cependant, le conducteur ne
doit pas se reposer sur ce
système. En effet, il doit
toujours prêter une attention
toute particulière à
l'orientation du volant pour
rester dans sa voie de
circulation.
•Le système LKA peut être
désactivé ou ne pas
fonctionner correctement
selon l'état de la route et
l'environnement. Soyez
toujours vigilant.
•Ne démontez pas
temporairement la caméra du
système LKA pour teinter la
vitre et n'installez aucun
revêtement ou accessoire. Si
vous démontez et remontez la
caméra, il est recommandé de
faire vérifier l'étalonnage du
système par un
concessionnaire HYUNDAI
agréé.
Ce système doit être considéré
uniquement comme une fonction
d'aide et ne vous dispense pas
d'adopter les bonnes pratiques
de conduite. Il est de la
responsabilité du conducteur de
contrôler l'environnement et la
direction du véhicule.
AVERTISSEMENT

5-109
Conduite de votre véhicule
5

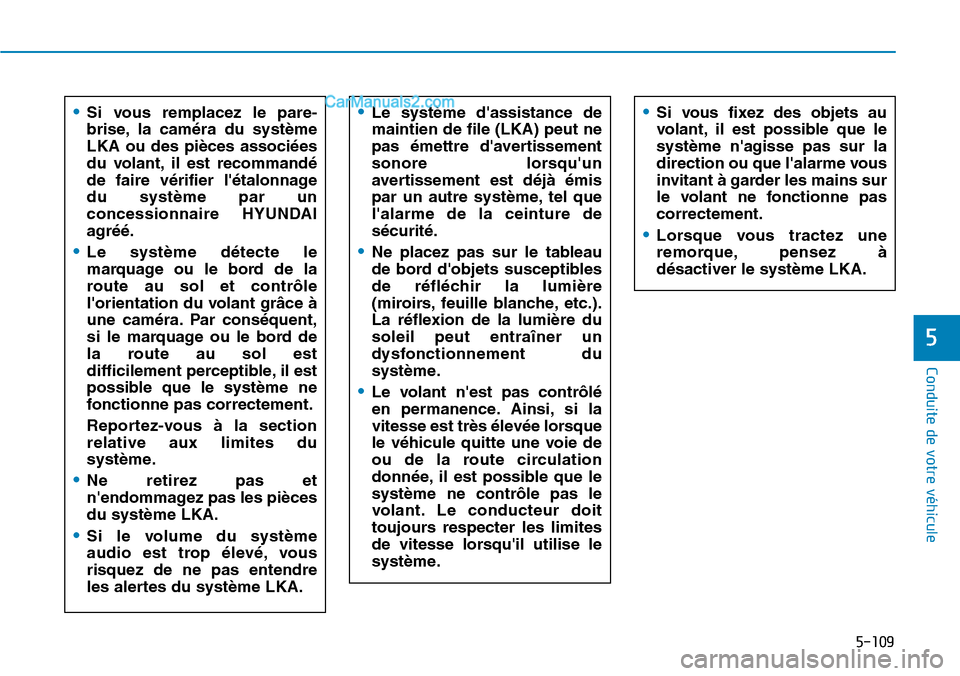

•Si vous remplacez le pare-
brise, la caméra du système
LKA ou des pièces associées
du volant, il est recommandé
de faire vérifier l'étalonnage
du système par un
concessionnaire HYUNDAI
agréé.
•Le système détecte le
marquage ou le bord de la
route au sol et contrôle
l'orientation du volant grâce à
une caméra. Par conséquent,
si le marquage ou le bord de
la route au sol est
difficilement perceptible, il est
possible que le système ne
fonctionne pas correctement.
Reportez-vous à la section
relative aux limites du
système.
•Ne retirez pas et
n'endommagez pas les pièces
du système LKA.
•Si le volume du système
audio est trop élevé, vous
risquez de ne pas entendre
les alertes du système LKA.
•Le système d'assistance de
maintien de file (LKA) peut ne
pas émettre d'avertissement
sonore lorsqu'un
avertissement est déjà émis
par un autre système, tel que
l'alarme de la ceinture de
sécurité.
•Ne placez pas sur le tableau
de bord d'objets susceptibles
de réfléchir la lumière
(miroirs, feuille blanche, etc.).
La réflexion de la lumière du
soleil peut entraîner un
dysfonctionnement du
système.
•Le volant n'est pas contrôlé
en permanence. Ainsi, si la
vitesse est très élevée lorsque
le véhicule quitte une voie de
ou de la route circulation
donnée, il est possible que le
système ne contrôle pas le
volant. Le conducteur doit
toujours respecter les limites
de vitesse lorsqu'il utilise le
système.
•Si vous fixez des objets au
volant, il est possible que le
système n'agisse pas sur la
direction ou que l'alarme vous
invitant à garder les mains sur
le volant ne fonctionne pas
correctement.
•Lorsque vous tractez une
remorque, pensez à
désactiver le système LKA.

5-110
Conduite de votre véhicule

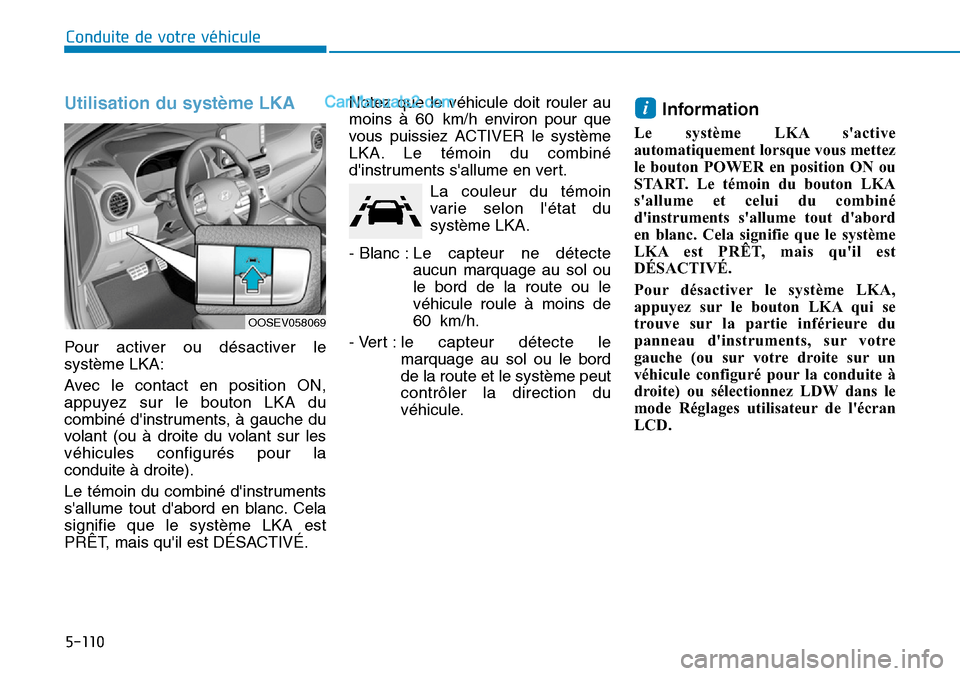

Utilisation du système LKA
Pour activer ou désactiver le
système LKA:
Avec le contact en position ON,
appuyez sur le bouton LKA du
combiné d'instruments, à gauche du
volant (ou à droite du volant sur les
véhicules configurés pour la
conduite à droite).
Le témoin du combiné d'instruments
s'allume tout d'abord en blanc. Cela
signifie que le système LKA est
PRÊT, mais qu'il est DÉSACTIVÉ.Notez que le véhicule doit rouler au
moins à 60 km/h environ pour que
vous puissiez ACTIVER le système
LKA. Le témoin du combiné
d'instruments s'allume en vert.
La couleur du témoin
varie selon l'état du
système LKA.
- Blanc : Le capteur ne détecte
aucun marquage au sol ou
le bord de la route ou le
véhicule roule à moins de
60 km/h.
- Vert : le capteur détecte le
marquage au sol ou le bord
de la route et le système peut
contrôler la direction du
véhicule.
Information
Le système LKA s'active
automatiquement lorsque vous mettez
le bouton POWER en position ON ou
START. Le témoin du bouton LKA
s'allume et celui du combiné
d'instruments s'allume tout d'abord
en blanc. Cela signifie que le système
LKA est PRÊT, mais qu'il est
DÉSACTIVÉ.
Pour désactiver le système LKA,
appuyez sur le bouton LKA qui se
trouve sur la partie inférieure du
panneau d'instruments, sur votre
gauche (ou sur votre droite sur un
véhicule configuré pour la conduite à
droite) ou sélectionnez LDW dans le
mode Réglages utilisateur de l'écran
LCD.
i
OOSEV058069

5-111
Conduite de votre véhicule
5

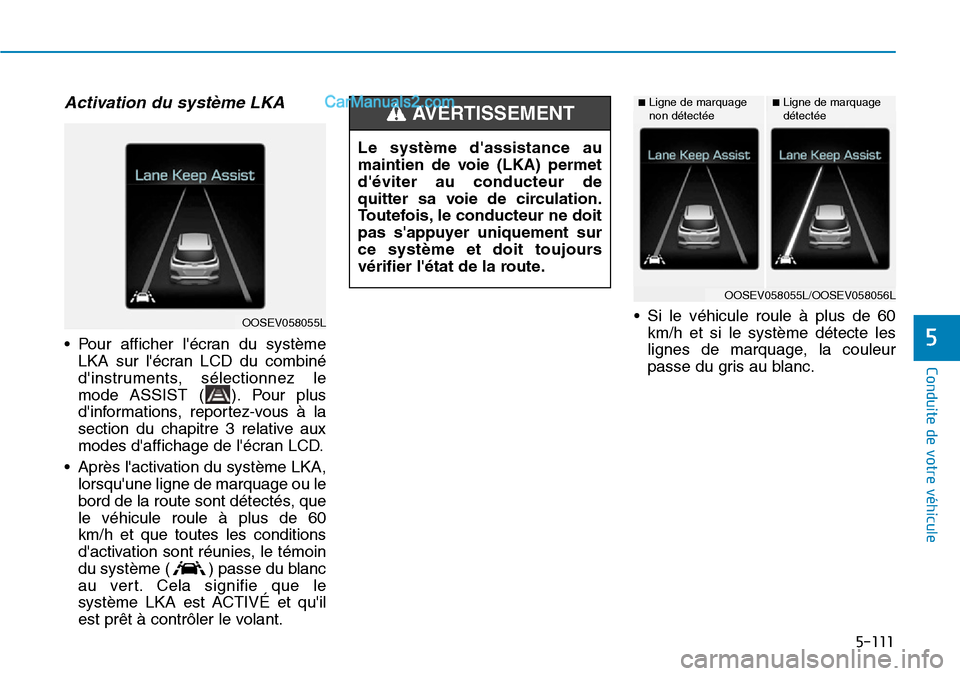

Activation du système LKA
• Pour afficher l'écran du système
LKA sur l'écran LCD du combiné
d'instruments, sélectionnez le
mode ASSIST ( ). Pour plus
d'informations, reportez-vous à la
section du chapitre 3 relative aux
modes d'affichage de l'écran LCD.
• Après l'activation du système LKA,
lorsqu'une ligne de marquage ou le
bord de la route sont détectés, que
le véhicule roule à plus de 60
km/h et que toutes les conditions
d'activation sont réunies, le témoin
du système ( ) passe du blanc
au vert. Cela signifie que le
système LKA est ACTIVÉ et qu'il
est prêt à contrôler le volant.• Si le véhicule roule à plus de 60
km/h et si le système détecte les
lignes de marquage, la couleur
passe du gris au blanc.
■Ligne de marquage
non détectée■Ligne de marquage
détectée
OOSEV058055L/OOSEV058056L
OOSEV058055L
Le système d'assistance au
maintien de voie (LKA) permet
d'éviter au conducteur de
quitter sa voie de circulation.
Toutefois, le conducteur ne doit
pas s'appuyer uniquement sur
ce système et doit toujours
vérifier l'état de la route.
AVERTISSEMENT

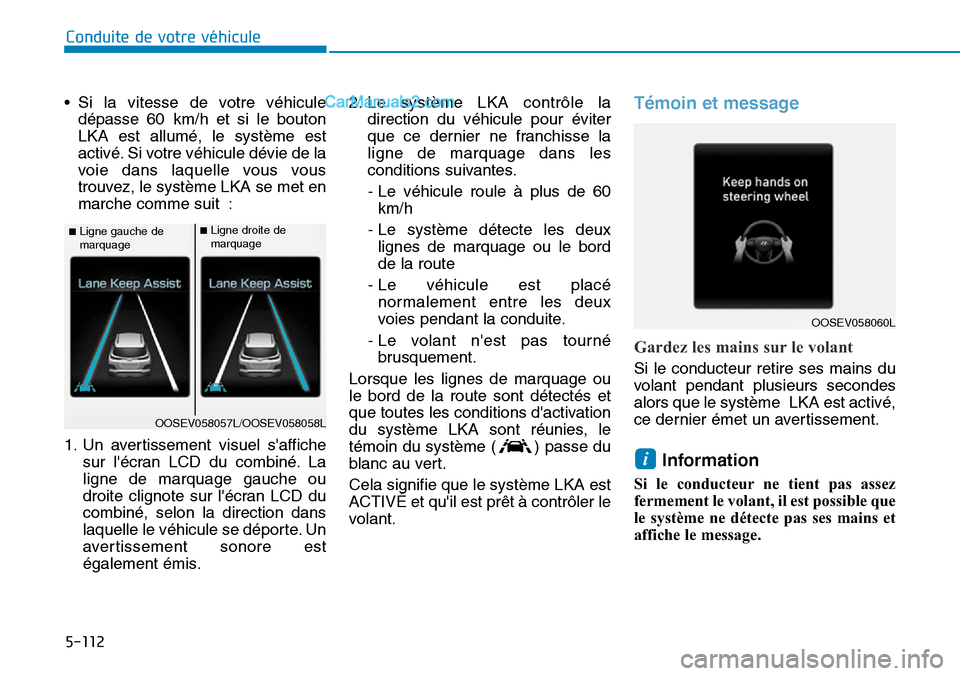

• Si la vitesse de votre véhicule
dépasse 60 km/h et si le bouton
LKA est allumé, le système est
activé. Si votre véhicule dévie de la
voie dans laquelle vous vous
trouvez, le système LKA se met en
marche comme suit :
1. Un avertissement visuel s'affiche
sur l'écran LCD du combiné. La
ligne de marquage gauche ou
droite clignote sur l'écran LCD du
combiné, selon la direction dans
laquelle le véhicule se déporte. Un
avertissement sonore est
également émis.2. Le système LKA contrôle la
direction du véhicule pour éviter
que ce dernier ne franchisse la
ligne de marquage dans les
conditions suivantes.
- Le véhicule roule à plus de 60
km/h
- Le système détecte les deux
lignes de marquage ou le bord
de la route
- Le véhicule est placé
normalement entre les deux
voies pendant la conduite.
- Le volant n'est pas tourné
brusquement.
Lorsque les lignes de marquage ou
le bord de la route sont détectés et
que toutes les conditions d'activation
du système LKA sont réunies, le
témoin du système ( ) passe du
blanc au vert.
Cela signifie que le système LKA est
ACTIVÉ et qu'il est prêt à contrôler le
volant.Témoin et message
Gardez les mains sur le volant
Si le conducteur retire ses mains du
volant pendant plusieurs secondes
alors que le système LKA est activé,
ce dernier émet un avertissement.
Information
Si le conducteur ne tient pas assez
fermement le volant, il est possible que
le système ne détecte pas ses mains et
affiche le message.
i
5-112
Conduite de votre véhicule
■Ligne gauche de
marquage■Ligne droite de
marquage
OOSEV058057L/OOSEV058058L
OOSEV058060L

5-113
Conduite de votre véhicule

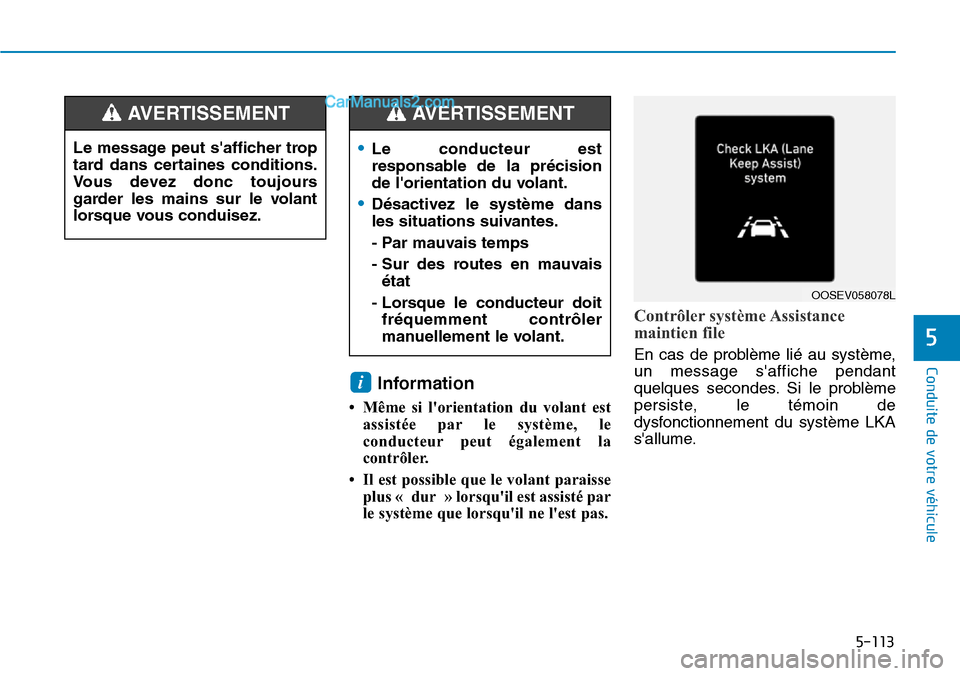

Information
• Même si l'orientation du volant est
assistée par le système, le
conducteur peut également la
contrôler.
• Il est possible que le volant paraisse
plus « dur » lorsqu'il est assisté par
le système que lorsqu'il ne l'est pas.
Contrôler système Assistance
maintien file
En cas de problème lié au système,
un message s'affiche pendant
quelques secondes. Si le problème
persiste, le témoin de
dysfonctionnement du système LKA
s'allume.
i
5
OOSEV058078L
Le message peut s'afficher trop
tard dans certaines conditions.
Vous devez donc toujours
garder les mains sur le volant
lorsque vous conduisez.
AVERTISSEMENT
•Le conducteur est
responsable de la précision
de l'orientation du volant.
•Désactivez le système dans
les situations suivantes.
- Par mauvais temps
- Sur des routes en mauvais
état
- Lorsque le conducteur doit
fréquemment contrôler
manuellement le volant.
AVERTISSEMENT

5-114
Conduite de votre véhicule

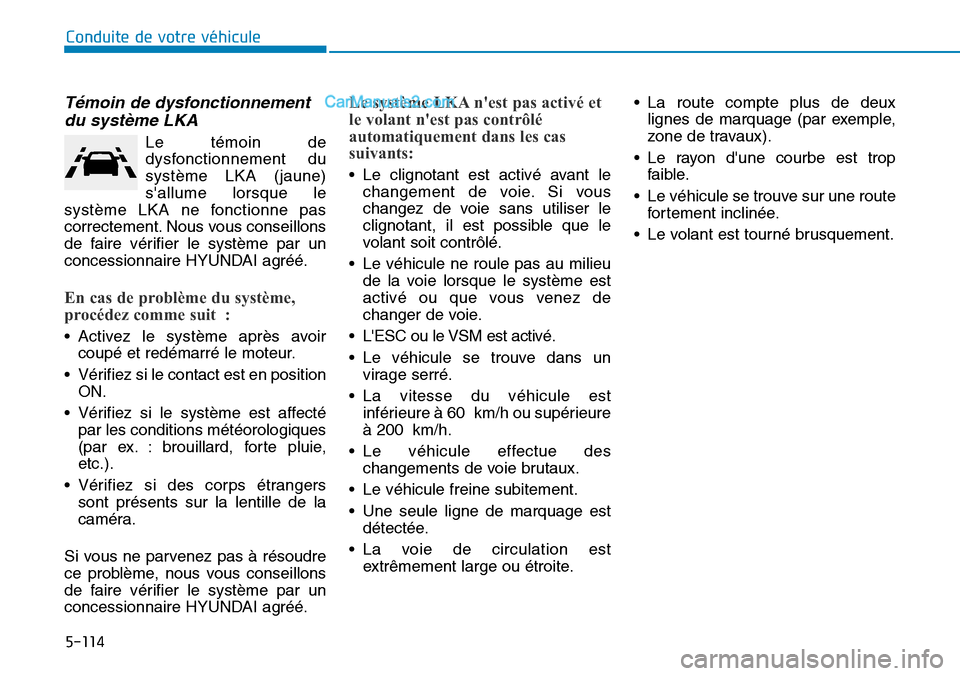

Témoin de dysfonctionnement
du système LKA
Le témoin de
dysfonctionnement du
système LKA (jaune)
s'allume lorsque le
système LKA ne fonctionne pas
correctement. Nous vous conseillons
de faire vérifier le système par un
concessionnaire HYUNDAI agréé.
En cas de problème du système,
procédez comme suit :
• Activez le système après avoir
coupé et redémarré le moteur.
• Vérifiez si le contact est en position
ON.
• Vérifiez si le système est affecté
par les conditions météorologiques
(par ex. : brouillard, forte pluie,
etc.).
• Vérifiez si des corps étrangers
sont présents sur la lentille de la
caméra.
Si vous ne parvenez pas à résoudre
ce problème, nous vous conseillons
de faire vérifier le système par un
concessionnaire HYUNDAI agréé.
Le système LKA n'est pas activé et
le volant n'est pas contrôlé
automatiquement dans les cas
suivants:
• Le clignotant est activé avant le
changement de voie. Si vous
changez de voie sans utiliser le
clignotant, il est possible que le
volant soit contrôlé.
• Le véhicule ne roule pas au milieu
de la voie lorsque le système est
activé ou que vous venez de
changer de voie.
• L'ESC ou le VSM est activé.
• Le véhicule se trouve dans un
virage serré.
• La vitesse du véhicule est
inférieure à 60 km/h ou supérieure
à 200 km/h.
• Le véhicule effectue des
changements de voie brutaux.
• Le véhicule freine subitement.
• Une seule ligne de marquage est
détectée.
• La voie de circulation est
extrêmement large ou étroite.• La route compte plus de deux
lignes de marquage (par exemple,
zone de travaux).
• Le rayon d'une courbe est trop
faible.
• Le véhicule se trouve sur une route
fortement inclinée.
• Le volant est tourné brusquement.

5-115
Conduite de votre véhicule
5

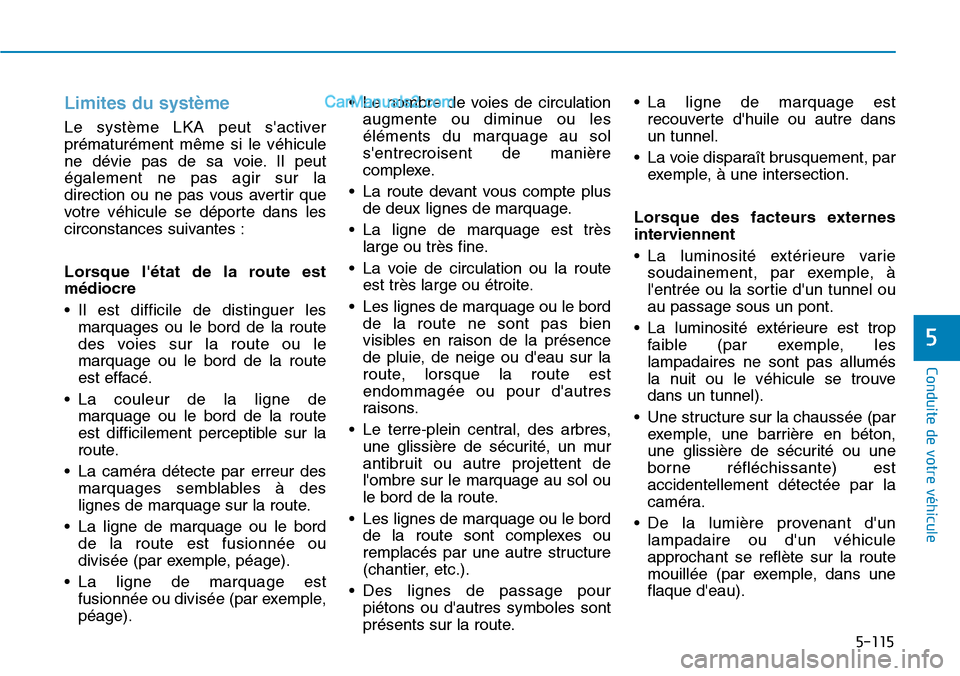

Limites du système
Le système LKA peut s'activer
prématurément même si le véhicule
ne dévie pas de sa voie. Il peut
également ne pas agir sur la
direction ou ne pas vous avertir que
votre véhicule se déporte dans les
circonstances suivantes :
Lorsque l'état de la route est
médiocre
• Il est difficile de distinguer les
marquages ou le bord de la route
des voies sur la route ou le
marquage ou le bord de la route
est effacé.
• La couleur de la ligne de
marquage ou le bord de la route
est difficilement perceptible sur la
route.
• La caméra détecte par erreur des
marquages semblables à des
lignes de marquage sur la route.
• La ligne de marquage ou le bord
de la route est fusionnée ou
divisée (par exemple, péage).
• La ligne de marquage est
fusionnée ou divisée (par exemple,
péage).• Le nombre de voies de circulation
augmente ou diminue ou les
éléments du marquage au sol
s'entrecroisent de manière
complexe.
• La route devant vous compte plus
de deux lignes de marquage.
• La ligne de marquage est très
large ou très fine.
• La voie de circulation ou la route
est très large ou étroite.
• Les lignes de marquage ou le bord
de la route ne sont pas bien
visibles en raison de la présence
de pluie, de neige ou d'eau sur la
route, lorsque la route est
endommagée ou pour d'autres
raisons.
• Le terre-plein central, des arbres,
une glissière de sécurité, un mur
antibruit ou autre projettent de
l'ombre sur le marquage au sol ou
le bord de la route.
• Les lignes de marquage ou le bord
de la route sont complexes ou
remplacés par une autre structure
(chantier, etc.).
• Des lignes de passage pour
piétons ou d'autres symboles sont
présents sur la route.• La ligne de marquage est
recouverte d'huile ou autre dans
un tunnel.
• La voie disparaît brusquement, par
exemple, à une intersection.
Lorsque des facteurs externes
interviennent
• La luminosité extérieure varie
soudainement, par exemple, à
l'entrée ou la sortie d'un tunnel ou
au passage sous un pont.
• La luminosité extérieure est trop
faible (par exemple, les
lampadaires ne sont pas allumés
la nuit ou le véhicule se trouve
dans un tunnel).
• Une structure sur la chaussée (par
exemple, une barrière en béton,
une glissière de sécurité ou une
borne réfléchissante) est
accidentellement détectée par la
caméra.
• De la lumière provenant d'un
lampadaire ou d'un véhicule
approchant se reflète sur la route
mouillée (par exemple, dans une
flaque d'eau).
