2019 Hyundai Kona EV Manuel du propriétaire (in French)

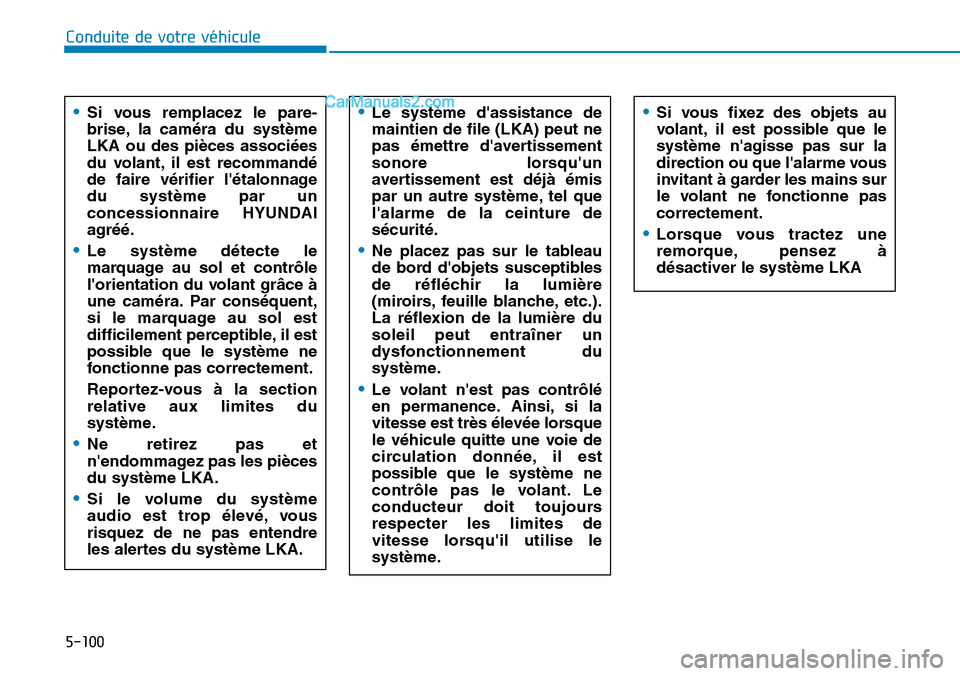

5-100
Conduite de votre véhicule
•Si vous remplacez le pare-
brise, la caméra du système
LKA ou des pièces associées
du volant, il est recommandé
de faire vérifier l'étalonnage
du système par un
concessionnaire HYUNDAI
agréé.
•Le système détecte le
marquage au sol et contrôle
l'orientation du volant grâce à
une caméra. Par conséquent,
si le marquage au sol est
difficilement perceptible, il est
possible que le système ne
fonctionne pas correctement.
Reportez-vous à la section
relative aux limites du
système.
•Ne retirez pas et
n'endommagez pas les pièces
du système LKA.
•Si le volume du système
audio est trop élevé, vous
risquez de ne pas entendre
les alertes du système LKA.
•Le système d'assistance de
maintien de file (LKA) peut ne
pas émettre d'avertissement
sonore lorsqu'un
avertissement est déjà émis
par un autre système, tel que
l'alarme de la ceinture de
sécurité.
•Ne placez pas sur le tableau
de bord d'objets susceptibles
de réfléchir la lumière
(miroirs, feuille blanche, etc.).
La réflexion de la lumière du
soleil peut entraîner un
dysfonctionnement du
système.
•Le volant n'est pas contrôlé
en permanence. Ainsi, si la
vitesse est très élevée lorsque
le véhicule quitte une voie de
circulation donnée, il est
possible que le système ne
contrôle pas le volant. Le
conducteur doit toujours
respecter les limites de
vitesse lorsqu'il utilise le
système.
•Si vous fixez des objets au
volant, il est possible que le
système n'agisse pas sur la
direction ou que l'alarme vous
invitant à garder les mains sur
le volant ne fonctionne pas
correctement.
•Lorsque vous tractez une
remorque, pensez à
désactiver le système LKA

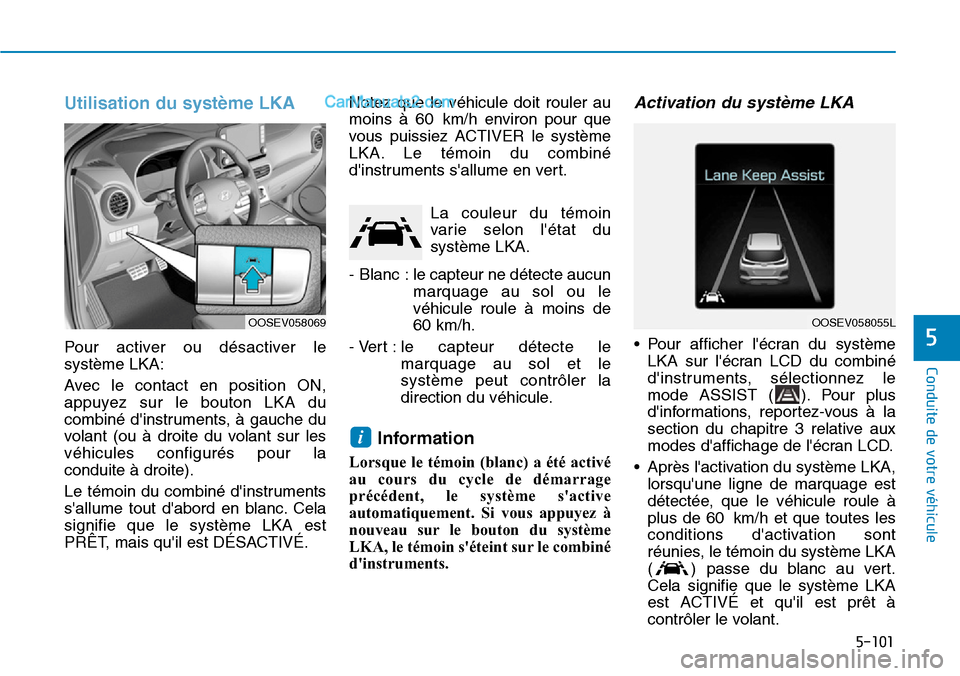

5-101
Conduite de votre véhicule
5
Utilisation du système LKA
Pour activer ou désactiver le
système LKA:
Avec le contact en position ON,
appuyez sur le bouton LKA du
combiné d'instruments, à gauche du
volant (ou à droite du volant sur les
véhicules configurés pour la
conduite à droite).
Le témoin du combiné d'instruments
s'allume tout d'abord en blanc. Cela
signifie que le système LKA est
PRÊT, mais qu'il est DÉSACTIVÉ.Notez que le véhicule doit rouler au
moins à 60 km/h environ pour que
vous puissiez ACTIVER le système
LKA. Le témoin du combiné
d'instruments s'allume en vert.
La couleur du témoin
varie selon l'état du
système LKA.
- Blanc : le capteur ne détecte aucun
marquage au sol ou le
véhicule roule à moins de
60 km/h.
- Vert : le capteur détecte le
marquage au sol et le
système peut contrôler la
direction du véhicule.
Information
Lorsque le témoin (blanc) a été activé
au cours du cycle de démarrage
précédent, le système s'active
automatiquement. Si vous appuyez à
nouveau sur le bouton du système
LKA, le témoin s'éteint sur le combiné
d'instruments.
Activation du système LKA
• Pour afficher l'écran du système
LKA sur l'écran LCD du combiné
d'instruments, sélectionnez le
mode ASSIST ( ). Pour plus
d'informations, reportez-vous à la
section du chapitre 3 relative aux
modes d'affichage de l'écran LCD.
• Après l'activation du système LKA,
lorsqu'une ligne de marquage est
détectée, que le véhicule roule à
plus de 60 km/h et que toutes les
conditions d'activation sont
réunies, le témoin du système LKA
( ) passe du blanc au vert.
Cela signifie que le système LKA
est ACTIVÉ et qu'il est prêt à
contrôler le volant.
i
OOSEV058055LOOSEV058069

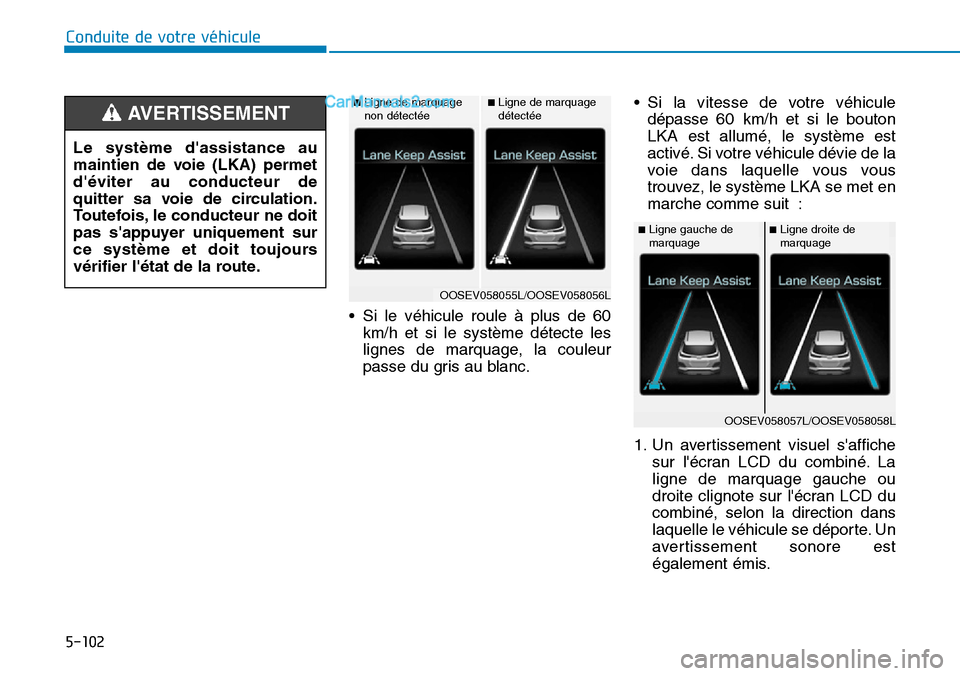

5-102
• Si le véhicule roule à plus de 60
km/h et si le système détecte les
lignes de marquage, la couleur
passe du gris au blanc.• Si la vitesse de votre véhicule
dépasse 60 km/h et si le bouton
LKA est allumé, le système est
activé. Si votre véhicule dévie de la
voie dans laquelle vous vous
trouvez, le système LKA se met en
marche comme suit :
1. Un avertissement visuel s'affiche
sur l'écran LCD du combiné. La
ligne de marquage gauche ou
droite clignote sur l'écran LCD du
combiné, selon la direction dans
laquelle le véhicule se déporte. Un
avertissement sonore est
également émis.
Conduite de votre véhicule
Le système d'assistance au
maintien de voie (LKA) permet
d'éviter au conducteur de
quitter sa voie de circulation.
Toutefois, le conducteur ne doit
pas s'appuyer uniquement sur
ce système et doit toujours
vérifier l'état de la route.
AVERTISSEMENT ■Ligne de marquage
non détectée■Ligne de marquage
détectée
OOSEV058055L/OOSEV058056L
■Ligne gauche de
marquage■Ligne droite de
marquage
OOSEV058057L/OOSEV058058L

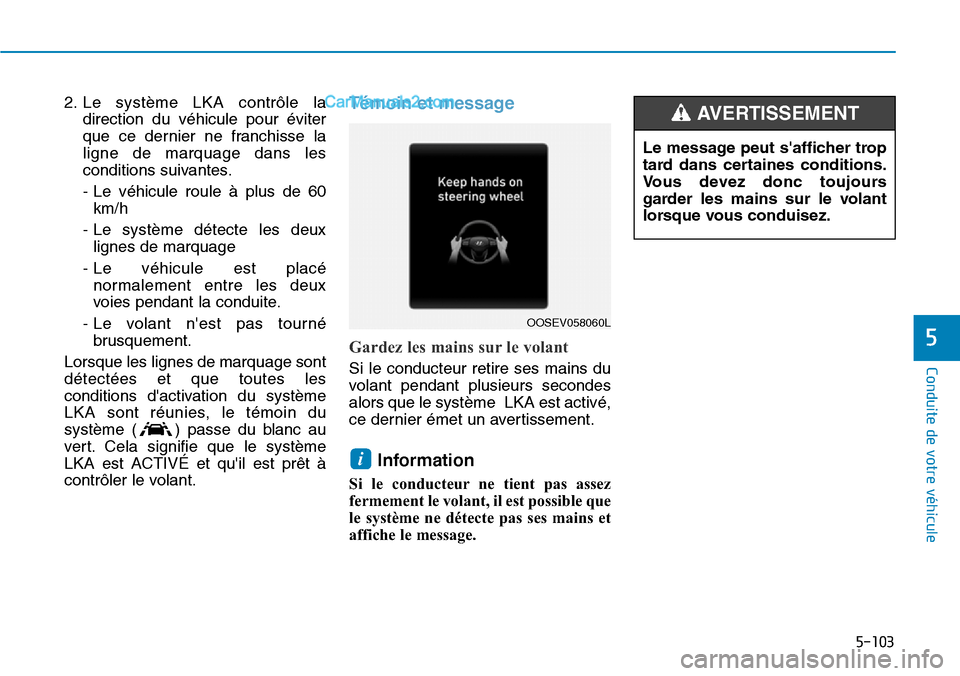

5-103
Conduite de votre véhicule
2. Le système LKA contrôle la
direction du véhicule pour éviter
que ce dernier ne franchisse la
ligne de marquage dans les
conditions suivantes.
- Le véhicule roule à plus de 60
km/h
- Le système détecte les deux
lignes de marquage
- Le véhicule est placé
normalement entre les deux
voies pendant la conduite.
- Le volant n'est pas tourné
brusquement.
Lorsque les lignes de marquage sont
détectées et que toutes les
conditions d'activation du système
LKA sont réunies, le témoin du
système ( ) passe du blanc au
vert. Cela signifie que le système
LKA est ACTIVÉ et qu'il est prêt à
contrôler le volant.Témoin et message
Gardez les mains sur le volant
Si le conducteur retire ses mains du
volant pendant plusieurs secondes
alors que le système LKA est activé,
ce dernier émet un avertissement.
Information
Si le conducteur ne tient pas assez
fermement le volant, il est possible que
le système ne détecte pas ses mains et
affiche le message.
i
5
OOSEV058060L
Le message peut s'afficher trop
tard dans certaines conditions.
Vous devez donc toujours
garder les mains sur le volant
lorsque vous conduisez.
AVERTISSEMENT

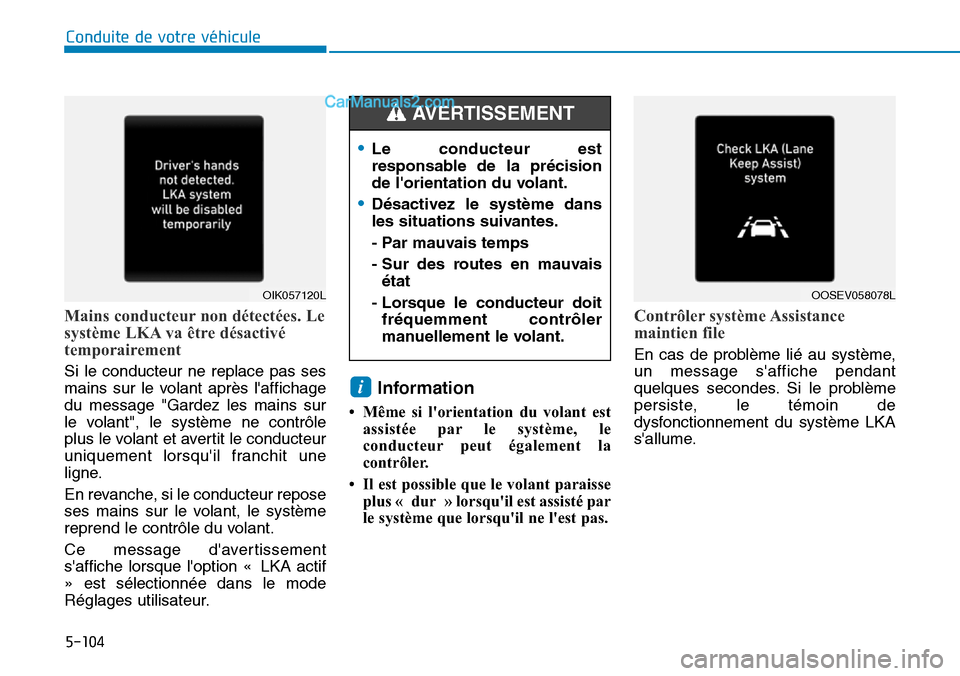

5-104
Conduite de votre véhicule
Mains conducteur non détectées. Le
système LKA va être désactivé
temporairement
Si le conducteur ne replace pas ses
mains sur le volant après l'affichage
du message "Gardez les mains sur
le volant", le système ne contrôle
plus le volant et avertit le conducteur
uniquement lorsqu'il franchit une
ligne.
En revanche, si le conducteur repose
ses mains sur le volant, le système
reprend le contrôle du volant.
Ce message d'avertissement
s'affiche lorsque l'option « LKA actif
» est sélectionnée dans le mode
Réglages utilisateur.
Information
• Même si l'orientation du volant est
assistée par le système, le
conducteur peut également la
contrôler.
• Il est possible que le volant paraisse
plus « dur » lorsqu'il est assisté par
le système que lorsqu'il ne l'est pas.
Contrôler système Assistance
maintien file
En cas de problème lié au système,
un message s'affiche pendant
quelques secondes. Si le problème
persiste, le témoin de
dysfonctionnement du système LKA
s'allume.
i
OIK057120LOOSEV058078L
•Le conducteur est
responsable de la précision
de l'orientation du volant.
•Désactivez le système dans
les situations suivantes.
- Par mauvais temps
- Sur des routes en mauvais
état
- Lorsque le conducteur doit
fréquemment contrôler
manuellement le volant.
AVERTISSEMENT

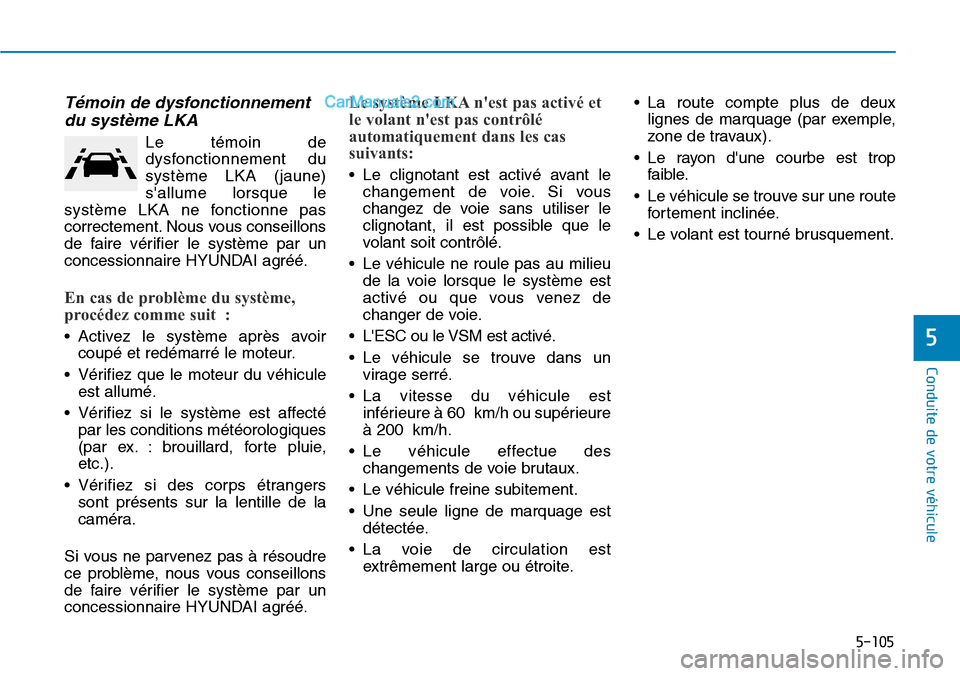

5-105
Conduite de votre véhicule
5
Témoin de dysfonctionnement
du système LKA
Le témoin de
dysfonctionnement du
système LKA (jaune)
s'allume lorsque le
système LKA ne fonctionne pas
correctement. Nous vous conseillons
de faire vérifier le système par un
concessionnaire HYUNDAI agréé.
En cas de problème du système,
procédez comme suit :
• Activez le système après avoir
coupé et redémarré le moteur.
• Vérifiez que le moteur du véhicule
est allumé.
• Vérifiez si le système est affecté
par les conditions météorologiques
(par ex. : brouillard, forte pluie,
etc.).
• Vérifiez si des corps étrangers
sont présents sur la lentille de la
caméra.
Si vous ne parvenez pas à résoudre
ce problème, nous vous conseillons
de faire vérifier le système par un
concessionnaire HYUNDAI agréé.
Le système LKA n'est pas activé et
le volant n'est pas contrôlé
automatiquement dans les cas
suivants:
• Le clignotant est activé avant le
changement de voie. Si vous
changez de voie sans utiliser le
clignotant, il est possible que le
volant soit contrôlé.
• Le véhicule ne roule pas au milieu
de la voie lorsque le système est
activé ou que vous venez de
changer de voie.
• L'ESC ou le VSM est activé.
• Le véhicule se trouve dans un
virage serré.
• La vitesse du véhicule est
inférieure à 60 km/h ou supérieure
à 200 km/h.
• Le véhicule effectue des
changements de voie brutaux.
• Le véhicule freine subitement.
• Une seule ligne de marquage est
détectée.
• La voie de circulation est
extrêmement large ou étroite.• La route compte plus de deux
lignes de marquage (par exemple,
zone de travaux).
• Le rayon d'une courbe est trop
faible.
• Le véhicule se trouve sur une route
fortement inclinée.
• Le volant est tourné brusquement.

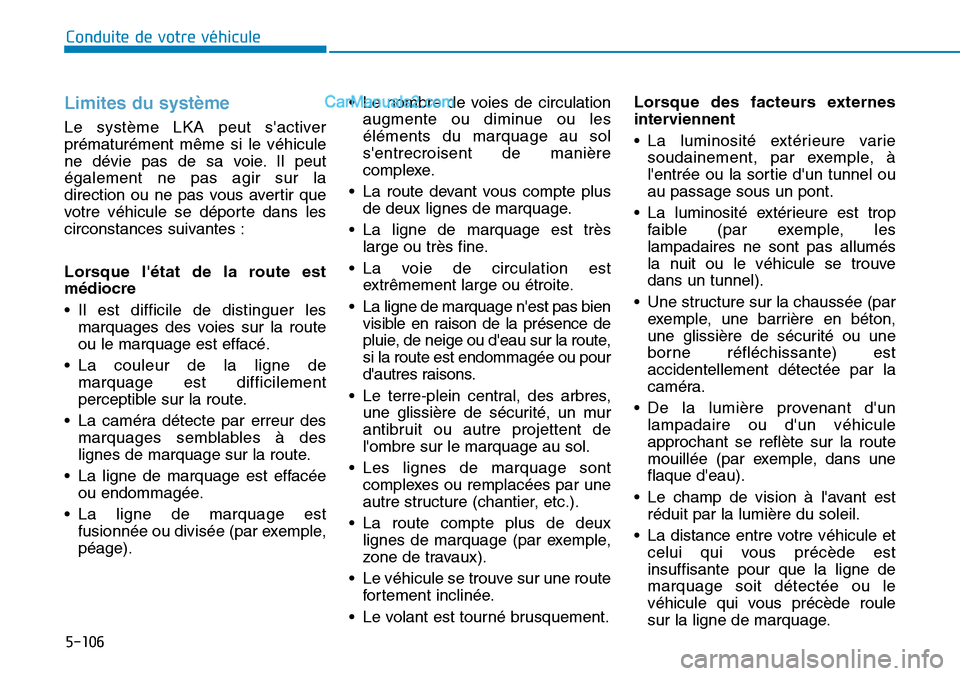

5-106
Conduite de votre véhicule
Limites du système
Le système LKA peut s'activer
prématurément même si le véhicule
ne dévie pas de sa voie. Il peut
également ne pas agir sur la
direction ou ne pas vous avertir que
votre véhicule se déporte dans les
circonstances suivantes :
Lorsque l'état de la route est
médiocre
• Il est difficile de distinguer les
marquages des voies sur la route
ou le marquage est effacé.
• La couleur de la ligne de
marquage est difficilement
perceptible sur la route.
• La caméra détecte par erreur des
marquages semblables à des
lignes de marquage sur la route.
• La ligne de marquage est effacée
ou endommagée.
• La ligne de marquage est
fusionnée ou divisée (par exemple,
péage).• Le nombre de voies de circulation
augmente ou diminue ou les
éléments du marquage au sol
s'entrecroisent de manière
complexe.
• La route devant vous compte plus
de deux lignes de marquage.
• La ligne de marquage est très
large ou très fine.
• La voie de circulation est
extrêmement large ou étroite.
• La ligne de marquage n'est pas bien
visible en raison de la présence de
pluie, de neige ou d'eau sur la route,
si la route est endommagée ou pour
d'autres raisons.
• Le terre-plein central, des arbres,
une glissière de sécurité, un mur
antibruit ou autre projettent de
l'ombre sur le marquage au sol.
• Les lignes de marquage sont
complexes ou remplacées par une
autre structure (chantier, etc.).
• La route compte plus de deux
lignes de marquage (par exemple,
zone de travaux).
• Le véhicule se trouve sur une route
fortement inclinée.
• Le volant est tourné brusquement.Lorsque des facteurs externes
interviennent
• La luminosité extérieure varie
soudainement, par exemple, à
l'entrée ou la sortie d'un tunnel ou
au passage sous un pont.
• La luminosité extérieure est trop
faible (par exemple, les
lampadaires ne sont pas allumés
la nuit ou le véhicule se trouve
dans un tunnel).
• Une structure sur la chaussée (par
exemple, une barrière en béton,
une glissière de sécurité ou une
borne réfléchissante) est
accidentellement détectée par la
caméra.
• De la lumière provenant d'un
lampadaire ou d'un véhicule
approchant se reflète sur la route
mouillée (par exemple, dans une
flaque d'eau).
• Le champ de vision à l'avant est
réduit par la lumière du soleil.
• La distance entre votre véhicule et
celui qui vous précède est
insuffisante pour que la ligne de
marquage soit détectée ou le
véhicule qui vous précède roule
sur la ligne de marquage.

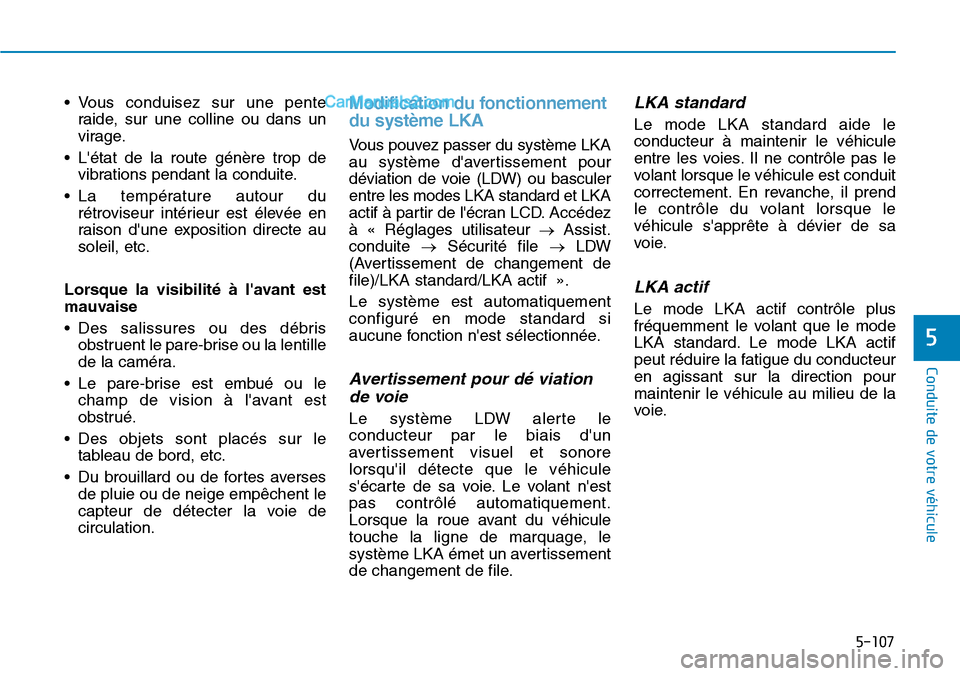

5-107
Conduite de votre véhicule
5
• Vous conduisez sur une pente
raide, sur une colline ou dans un
virage.
• L'état de la route génère trop de
vibrations pendant la conduite.
• La température autour du
rétroviseur intérieur est élevée en
raison d'une exposition directe au
soleil, etc.
Lorsque la visibilité à l'avant est
mauvaise
• Des salissures ou des débris
obstruent le pare-brise ou la lentille
de la caméra.
• Le pare-brise est embué ou le
champ de vision à l'avant est
obstrué.
• Des objets sont placés sur le
tableau de bord, etc.
• Du brouillard ou de fortes averses
de pluie ou de neige empêchent le
capteur de détecter la voie de
circulation.Modification du fonctionnement
du système LKA
Vous pouvez passer du système LKA
au système d'avertissement pour
déviation de voie (LDW) ou basculer
entre les modes LKA standard et LKA
actif à partir de l'écran LCD.Accédez
à « Réglages utilisateur →Assist.
conduite →Sécurité file →LDW
(Avertissement de changement de
file)/LKA standard/LKA actif ».
Le système est automatiquement
configuré en mode standard si
aucune fonction n'est sélectionnée.
Avertissement pour dé viation
de voie
Le système LDW alerte le
conducteur par le biais d'un
avertissement visuel et sonore
lorsqu'il détecte que le véhicule
s'écarte de sa voie. Le volant n'est
pas contrôlé automatiquement.
Lorsque la roue avant du véhicule
touche la ligne de marquage, le
système LKA émet un avertissement
de changement de file.
LKA standard
Le mode LKA standard aide le
conducteur à maintenir le véhicule
entre les voies. Il ne contrôle pas le
volant lorsque le véhicule est conduit
correctement. En revanche, il prend
le contrôle du volant lorsque le
véhicule s'apprête à dévier de sa
voie.
LKA actif
Le mode LKA actif contrôle plus
fréquemment le volant que le mode
LKA standard. Le mode LKA actif
peut réduire la fatigue du conducteur
en agissant sur la direction pour
maintenir le véhicule au milieu de la
voie.
