2019 Hyundai Kona EV Manuel du propriétaire (in French)

H17

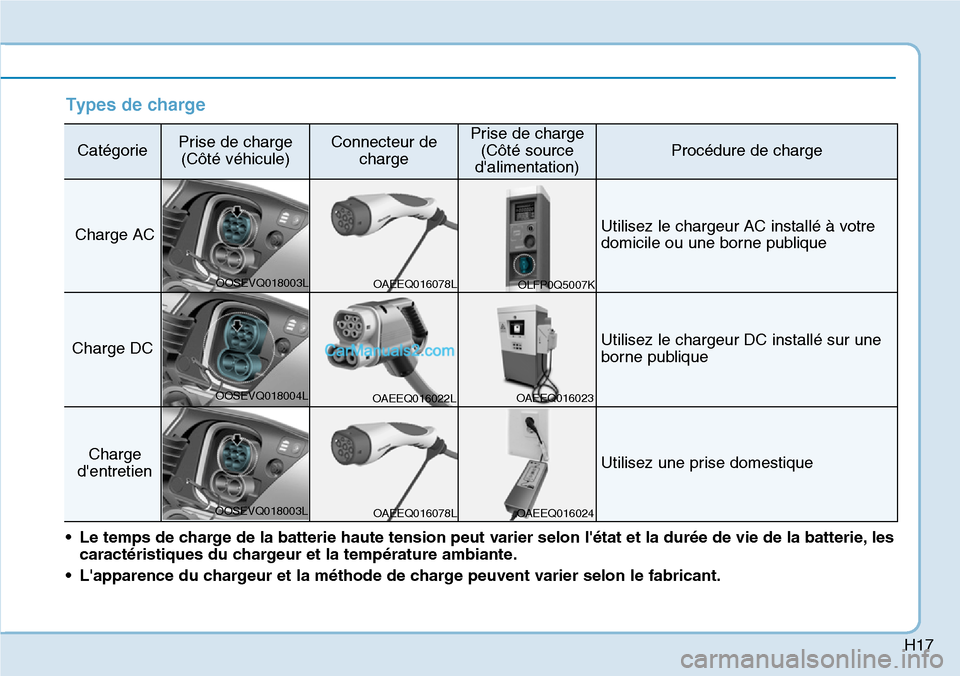

Types de charge
CatégoriePrise de charge
(Côté véhicule)Connecteur de
chargePrise de charge
(Côté source
d'alimentation)
Procédure de charge
Charge ACUtilisez le chargeur AC installé à votre
domicile ou une borne publique
Charge DCUtilisez le chargeur DC installé sur une
borne publique
Charge
d'entretienUtilisez une prise domestique
• Le temps de charge de la batterie haute tension peut varier selon l'état et la durée de vie de la batterie, les
caractéristiques du chargeur et la température ambiante.
• L'apparence du chargeur et la méthode de charge peuvent varier selon le fabricant.
OAEEQ016078L OOSEVQ018003L
OOSEVQ018004L
OOSEVQ018003LOAEEQ016022LOAEEQ016023
OAEEQ016024OLFP0Q5007K
OAEEQ016078L

H18

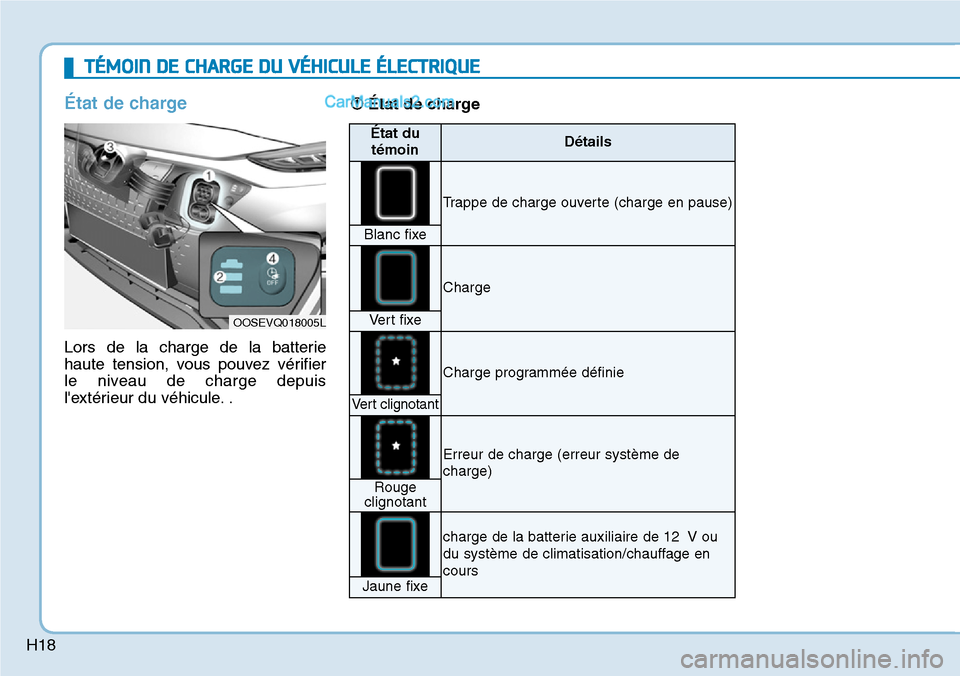

État de charge
Lors de la charge de la batterie
haute tension, vous pouvez vérifier
le niveau de charge depuis
l'extérieur du véhicule. .
TÉMOIN DE CHARGE DU VÉHICULE ÉLECTRIQUE
OOSEVQ018005L
État du
témoinDétails
Trappe de charge ouverte (charge en pause)
Blanc fixe
Charge
Vert fixe
Charge programmée définie
Vert clignotant
Erreur de charge (erreur système de
charge)
Rouge
clignotant
charge de la batterie auxiliaire de 12 V ou
du système de climatisation/chauffage en
cours
Jaune fixe
➀État de charge

H19

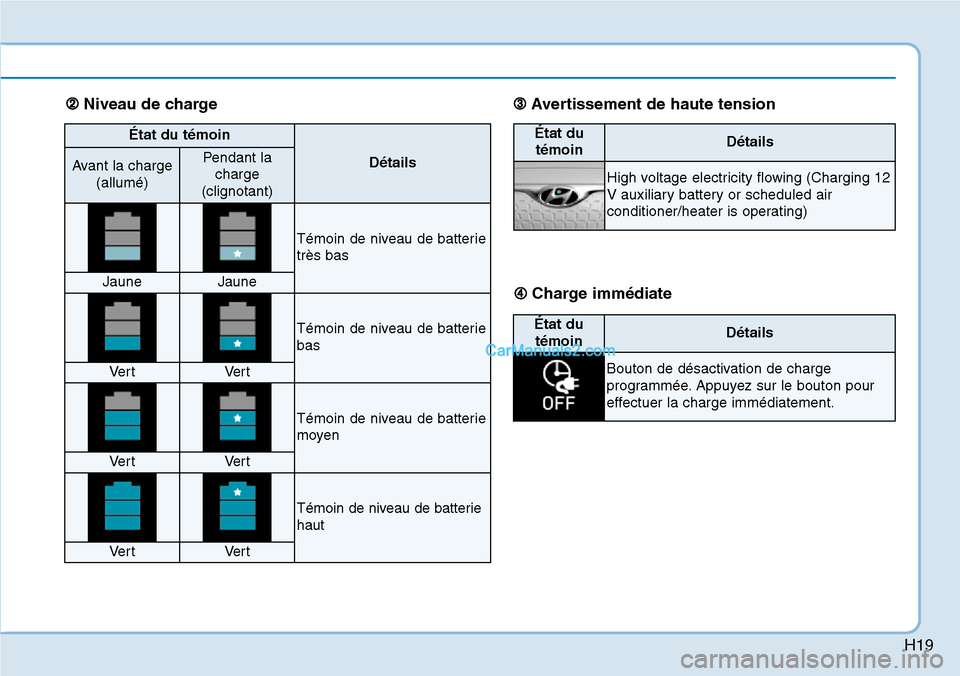

État du témoin
DétailsAvant la charge
(allumé)Pendant la
charge
(clignotant)
Témoin de niveau de batterie
très bas
JauneJaune
Témoin de niveau de batterie
bas
Ve r tVe r t
Témoin de niveau de batterie
moyen
Ve r tVe r t
Témoin de niveau de batterie
haut
Ve r tVe r t
État du
témoinDétails
High voltage electricity flowing (Charging 12
V auxiliary battery or scheduled air
conditioner/heater is operating)
État du
témoinDétails
Bouton de désactivation de charge
programmée. Appuyez sur le bouton pour
effectuer la charge immédiatement.
➁Niveau de charge ➂Avertissement de haute tension
➃Charge imm

H20
VERROUILLAGE DU CONNECTEUR DE CHARGE
Mode AUTO/LOCK du
connecteur de charge
Vous pouvez choisir à quel moment
le connecteur de charge peut être
verrouillé et déverrouillé de la prise.
Appuyez sur le bouton pour
basculer entre les modes AUTO et
LOCK.
Information
La prise de charge est verrouillée
pendant la charge DC,
indépendamment du mode
AUTO/LOCK. Lorsque la charge est
terminée, la prise de charge
verrouillée est déverrouillée.
Lorsque le connecteur de
charge est verrouillé
• Mode LOCK (témoin éteint) :
Le connecteur est verrouillé
lorsqu'il est branché sur la prise. Il
reste verrouillé jusqu'à ce que
toutes les portes soient
déverrouillées par le conducteur.
Ce mode permet d'éviter les vols
de câble.- Si le connecteur de charge est
déverrouillé alors que toutes les
portes le sont également, mais
que le câble n'est pas débranché
dans les 10 secondes, le
connecteur est automatiquement
reverrouillé.
- Si le connecteur de charge est
déverrouillé alors que toutes les
portes le sont également, mais
que les portes sont
reverrouillées, le connecteur est
de nouveau verrouillé
automatiquement.
• Mode AUTO (témoin allumé) :
Le connecteur est verrouillé au
démarrage de la charge. Le
connecteur est déverrouillé à la fin
de la charge. Ce mode peut être
utilisé lors de la charge du véhicule
depuis une borne publique.
i
OOSEVQ018006L
■Type A
OOSEVQ018006
■Type B
LOCKAUTO
Avant la chargeOX
Pendant la chargeOO
Après la chargeOX

H21

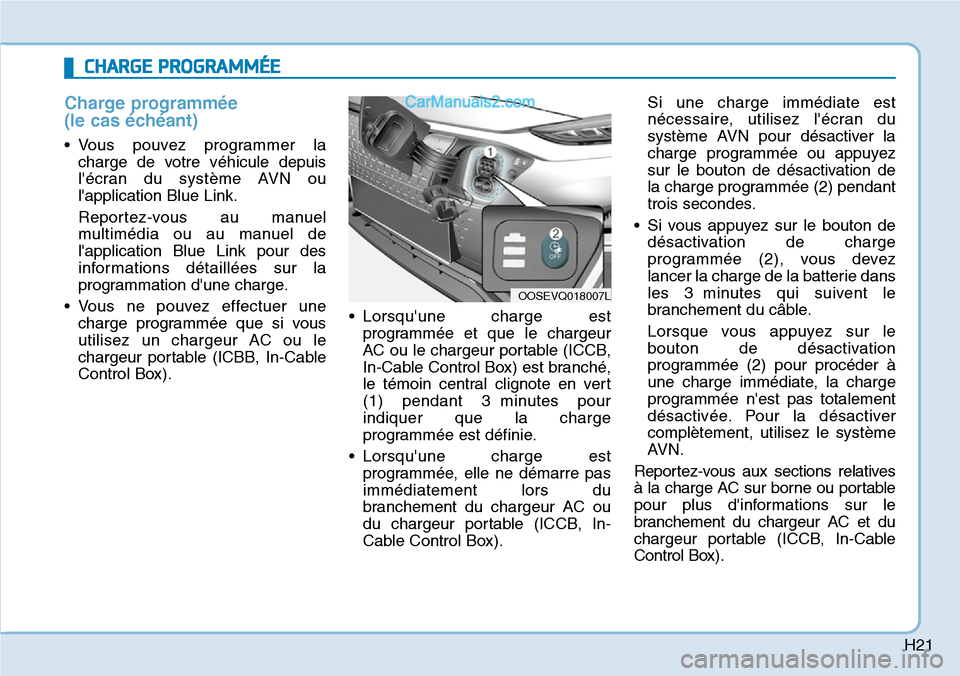

Charge programmée
(le cas échéant)
• Vous pouvez programmer la
charge de votre véhicule depuis
l'écran du système AVN ou
l'application Blue Link.
Reportez-vous au manuel
multimédia ou au manuel de
l'application Blue Link pour des
informations détaillées sur la
programmation d'une charge.
• Vous ne pouvez effectuer une
charge programmée que si vous
utilisez un chargeur AC ou le
chargeur portable (ICBB, In-Cable
Control Box).• Lorsqu'une charge est
programmée et que le chargeur
AC ou le chargeur portable (ICCB,
In-Cable Control Box) est branché,
le témoin central clignote en vert
(1) pendant 3 minutes pour
indiquer que la charge
programmée est définie.
• Lorsqu'une charge est
programmée, elle ne démarre pas
immédiatement lors du
branchement du chargeur AC ou
du chargeur portable (ICCB, In-
Cable Control Box).Si une charge immédiate est
nécessaire, utilisez l'écran du
système AVN pour désactiver la
charge programmée ou appuyez
sur le bouton de désactivation de
la charge programmée (2) pendant
trois secondes.
• Si vous appuyez sur le bouton de
désactivation de charge
programmée (2), vous devez
lancer la charge de la batterie dans
les 3 minutes qui suivent le
branchement du câble.
Lorsque vous appuyez sur le
bouton de désactivation
programmée (2) pour procéder à
une charge immédiate, la charge
programmée n'est pas totalement
désactivée. Pour la désactiver
complètement, utilisez le système
AVN.
Reportez-vous aux sections relatives
à la charge AC sur borne ou portable
pour plus d'informations sur le
branchement du chargeur AC et du
chargeur portable (ICCB, In-Cable
Control Box).
OOSEVQ018007L
CHARGE PROGRAMMÉE

H22

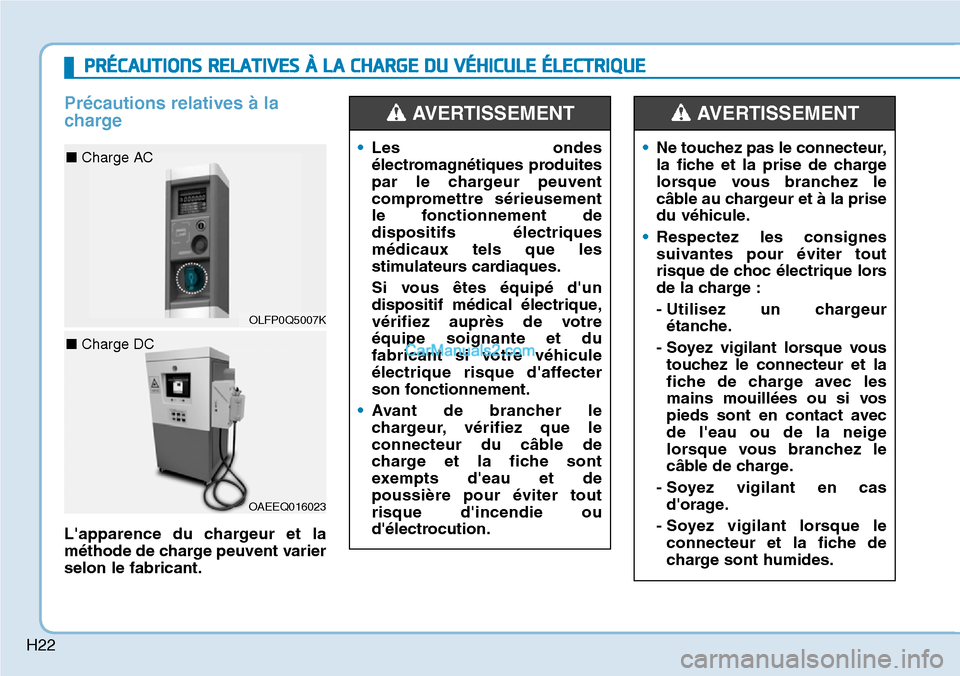

Précautions relatives à la
charge
L'apparence du chargeur et la
méthode de charge peuvent varier
selon le fabricant.
PRÉCAUTIONS RELATIVES À LA CHARGE DU VÉHICULE ÉLECTRIQUE
OLFP0Q5007K
■ Charge AC
OAEEQ016023
■ Charge DC
•Les ondes
électromagnétiques produites
par le chargeur peuvent
compromettre sérieusement
le fonctionnement de
dispositifs électriques
médicaux tels que les
stimulateurs cardiaques.
Si vous êtes équipé d'un
dispositif médical électrique,
vérifiez auprès de votre
équipe soignante et du
fabricant si votre véhicule
électrique risque d'affecter
son fonctionnement.
•Avant de brancher le
chargeur, vérifiez que le
connecteur du câble de
charge et la fiche sont
exempts d'eau et de
poussière pour éviter tout
risque d'incendie ou
d'électrocution.
AVERTISSEMENT
•Ne touchez pas le connecteur,
la fiche et la prise de charge
lorsque vous branchez le
câble au chargeur et à la prise
du véhicule.
•Respectez les consignes
suivantes pour éviter tout
risque de choc électrique lors
de la charge :
- Utilisez un chargeur
étanche.
- Soyez vigilant lorsque vous
touchez le connecteur et la
fiche de charge avec les
mains mouillées ou si vos
pieds sont en contact avec
de l'eau ou de la neige
lorsque vous branchez le
câble de charge.
- Soyez vigilant en cas
d'orage.
- Soyez vigilant lorsque le
connecteur et la fiche de
charge sont humides.
AVERTISSEMENT

H23

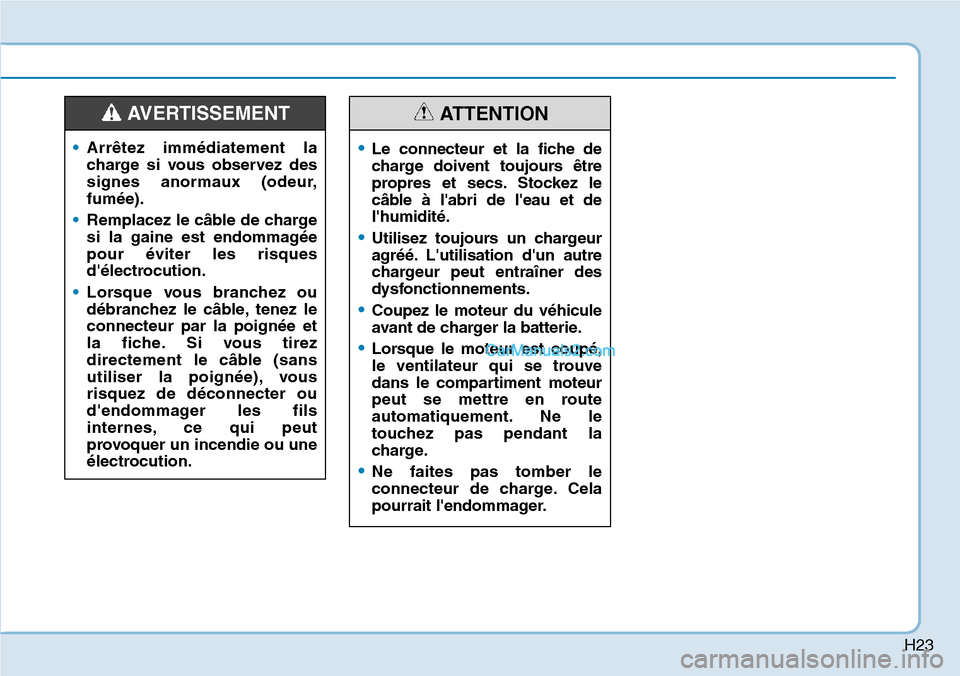

•Arrêtez immédiatement la
charge si vous observez des
signes anormaux (odeur,
fumée).
•Remplacez le câble de charge
si la gaine est endommagée
pour éviter les risques
d'électrocution.
•Lorsque vous branchez ou
débranchez le câble, tenez le
connecteur par la poignée et
la fiche. Si vous tirez
directement le câble (sans
utiliser la poignée), vous
risquez de déconnecter ou
d'endommager les fils
internes, ce qui peut
provoquer un incendie ou une
électrocution.
AVERTISSEMENT
•Le connecteur et la fiche de
charge doivent toujours être
propres et secs. Stockez le
câble à l'abri de l'eau et de
l'humidité.
•Utilisez toujours un chargeur
agréé. L'utilisation d'un autre
chargeur peut entraîner des
dysfonctionnements.
•Coupez le moteur du véhicule
avant de charger la batterie.
•Lorsque le moteur est coupé,
le ventilateur qui se trouve
dans le compartiment moteur
peut se mettre en route
automatiquement. Ne le
touchez pas pendant la
charge.
•Ne faites pas tomber le
connecteur de charge. Cela
pourrait l'endommager.
ATTENTION

H24

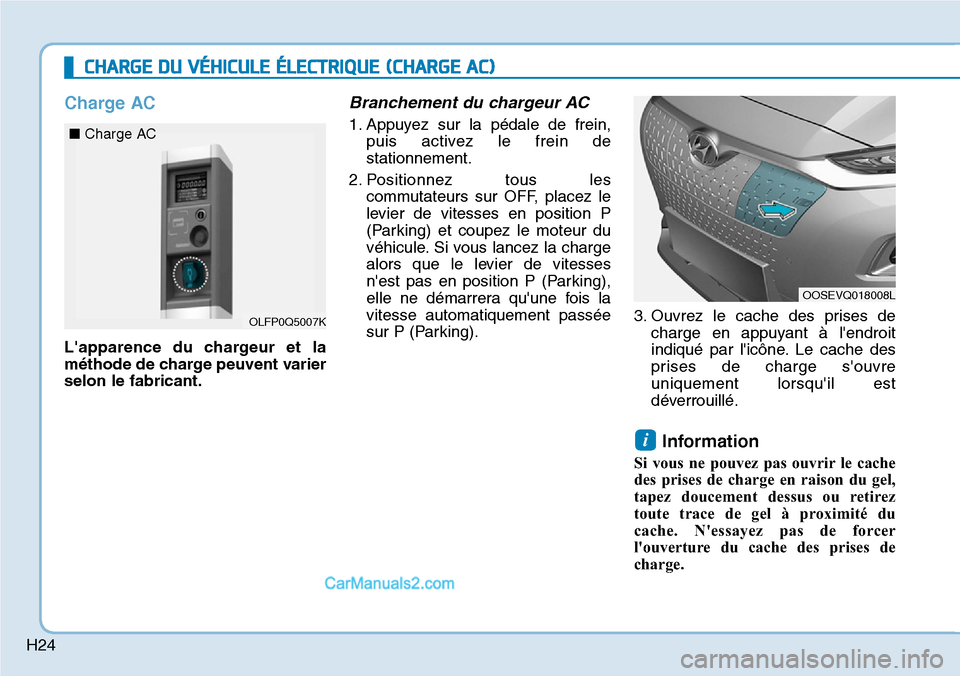

Charge AC
L'apparence du chargeur et la
méthode de charge peuvent varier
selon le fabricant.
Branchement du chargeur AC
1. Appuyez sur la pédale de frein,
puis activez le frein de
stationnement.
2. Positionnez tous les
commutateurs sur OFF, placez le
levier de vitesses en position P
(Parking) et coupez le moteur du
véhicule. Si vous lancez la charge
alors que le levier de vitesses
n'est pas en position P (Parking),
elle ne démarrera qu'une fois la
vitesse automatiquement passée
sur P (Parking).3. Ouvrez le cache des prises de
charge en appuyant à l'endroit
indiqué par l'icône. Le cache des
prises de charge s'ouvre
uniquement lorsqu'il est
déverrouillé.
Information
Si vous ne pouvez pas ouvrir le cache
des prises de charge en raison du gel,
tapez doucement dessus ou retirez
toute trace de gel à proximité du
cache. N'essayez pas de forcer
l'ouverture du cache des prises de
charge.
i
CHARGE DU VÉHICULE ÉLECTRIQUE (CHARGE AC)
OLFP0Q5007K
■ Charge AC
OOSEVQ018008L
