2019 Hyundai Kona EV Manuel du propriétaire (in French)

7-61
7
Entretien

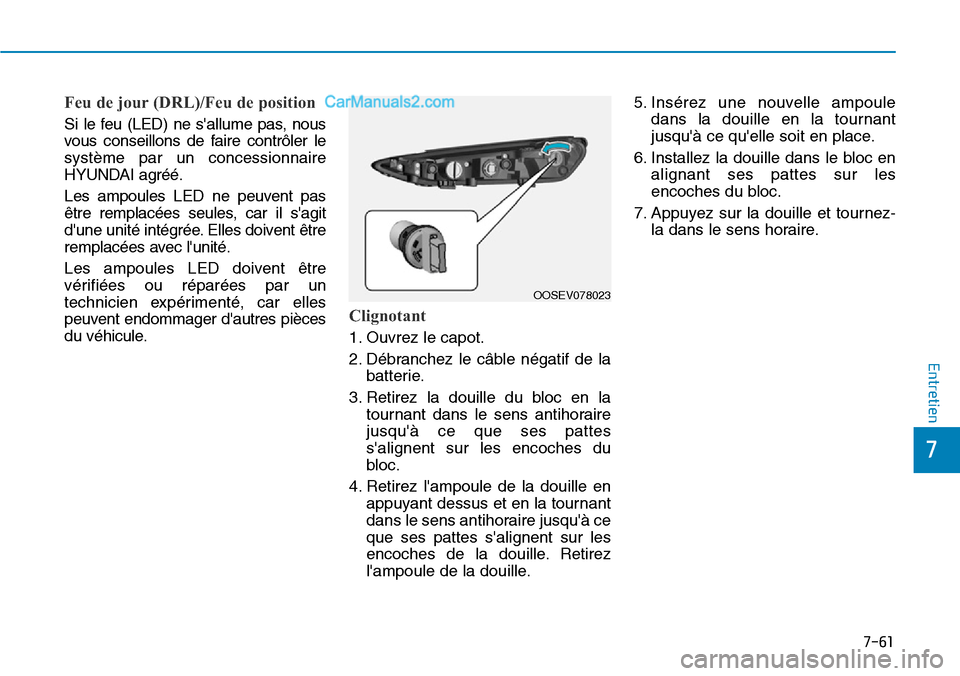

Feu de jour (DRL)/Feu de position
Si le feu (LED) ne s'allume pas, nous
vous conseillons de faire contrôler le
système par un concessionnaire
HYUNDAI agréé.
Les ampoules LED ne peuvent pas
être remplacées seules, car il s'agit
d'une unité intégrée. Elles doivent être
remplacées avec l'unité.
Les ampoules LED doivent être
vérifiées ou réparées par un
technicien expérimenté, car elles
peuvent endommager d'autres pièces
du véhicule.
Clignotant
1. Ouvrez le capot.
2. Débranchez le câble négatif de la
batterie.
3. Retirez la douille du bloc en la
tournant dans le sens antihoraire
jusqu'à ce que ses pattes
s'alignent sur les encoches du
bloc.
4. Retirez l'ampoule de la douille en
appuyant dessus et en la tournant
dans le sens antihoraire jusqu'à ce
que ses pattes s'alignent sur les
encoches de la douille. Retirez
l'ampoule de la douille.5. Insérez une nouvelle ampoule
dans la douille en la tournant
jusqu'à ce qu'elle soit en place.
6. Installez la douille dans le bloc en
alignant ses pattes sur les
encoches du bloc.
7. Appuyez sur la douille et tournez-
la dans le sens horaire.
OOSEV078023

7-62
Entretien

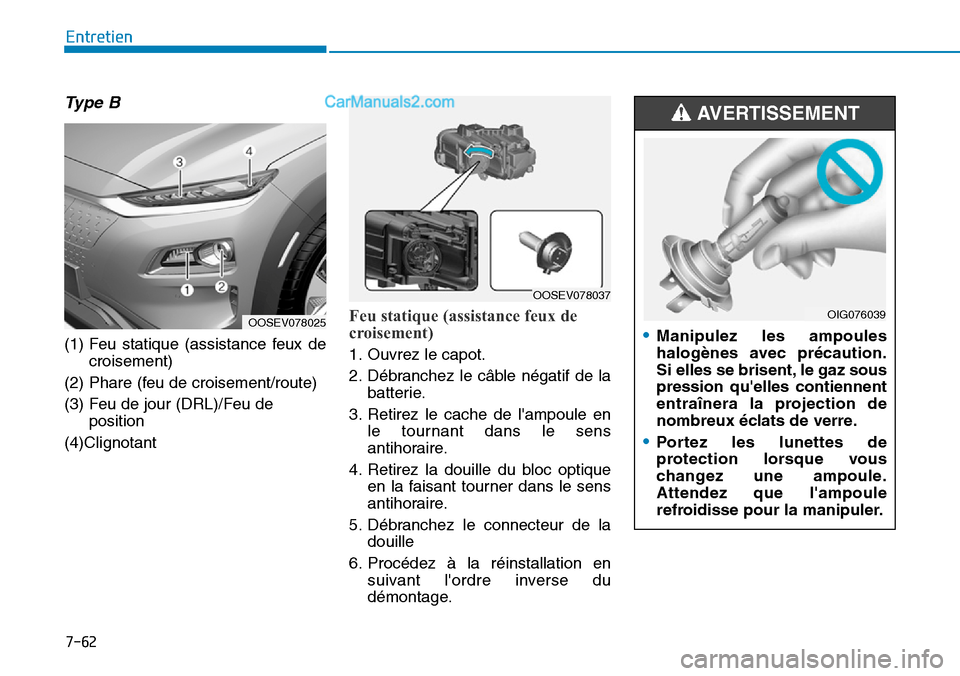

Type B
(1) Feu statique (assistance feux de
croisement)
(2) Phare (feu de croisement/route)
(3) Feu de jour (DRL)/Feu de
position
(4)Clignotant
Feu statique (assistance feux de
croisement)
1. Ouvrez le capot.
2. Débranchez le câble négatif de la
batterie.
3. Retirez le cache de l'ampoule en
le tournant dans le sens
antihoraire.
4. Retirez la douille du bloc optique
en la faisant tourner dans le sens
antihoraire.
5. Débranchez le connecteur de la
douille
6. Procédez à la réinstallation en
suivant l'ordre inverse du
démontage.
OOSEV078037
•Manipulez les ampoules
halogènes avec précaution.
Si elles se brisent, le gaz sous
pression qu'elles contiennent
entraînera la projection de
nombreux éclats de verre.
•Portez les lunettes de
protection lorsque vous
changez une ampoule.
Attendez que l'ampoule
refroidisse pour la manipuler.
AVERTISSEMENT
OIG076039OOSEV078025

7-63
7
Entretien

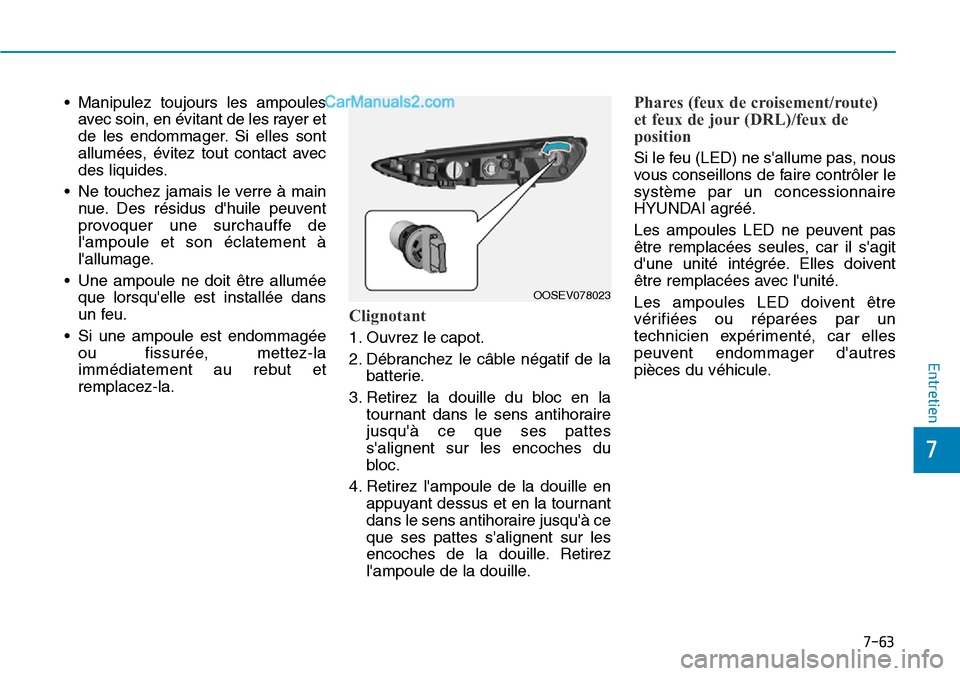

• Manipulez toujours les ampoules
avec soin, en évitant de les rayer et
de les endommager. Si elles sont
allumées, évitez tout contact avec
des liquides.
• Ne touchez jamais le verre à main
nue. Des résidus d'huile peuvent
provoquer une surchauffe de
l'ampoule et son éclatement à
l'allumage.
• Une ampoule ne doit être allumée
que lorsqu'elle est installée dans
un feu.
• Si une ampoule est endommagée
ou fissurée, mettez-la
immédiatement au rebut et
remplacez-la.
Clignotant
1. Ouvrez le capot.
2. Débranchez le câble négatif de la
batterie.
3. Retirez la douille du bloc en la
tournant dans le sens antihoraire
jusqu'à ce que ses pattes
s'alignent sur les encoches du
bloc.
4. Retirez l'ampoule de la douille en
appuyant dessus et en la tournant
dans le sens antihoraire jusqu'à ce
que ses pattes s'alignent sur les
encoches de la douille. Retirez
l'ampoule de la douille.
Phares (feux de croisement/route)
et feux de jour (DRL)/feux de
position
Si le feu (LED) ne s'allume pas, nous
vous conseillons de faire contrôler le
système par un concessionnaire
HYUNDAI agréé.
Les ampoules LED ne peuvent pas
être remplacées seules, car il s'agit
d'une unité intégrée. Elles doivent
être remplacées avec l'unité.
Les ampoules LED doivent être
vérifiées ou réparées par un
technicien expérimenté, car elles
peuvent endommager d'autres
pièces du véhicule.
OOSEV078023

7-64
Entretien

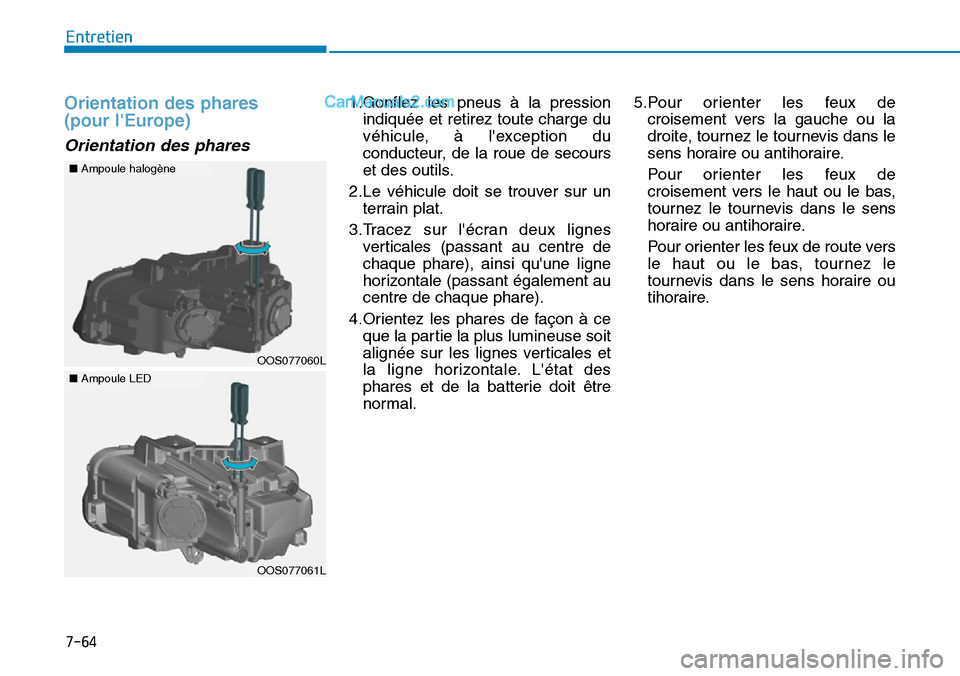

Orientation des phares
(pour l'Europe)
Orientation des phares
1.Gonflez les pneus à la pression
indiquée et retirez toute charge du
véhicule, à l'exception du
conducteur, de la roue de secours
et des outils.
2.Le véhicule doit se trouver sur un
terrain plat.
3.Tracez sur l'écran deux lignes
verticales (passant au centre de
chaque phare), ainsi qu'une ligne
horizontale (passant également au
centre de chaque phare).
4.Orientez les phares de façon à ce
que la partie la plus lumineuse soit
alignée sur les lignes verticales et
la ligne horizontale. L'état des
phares et de la batterie doit être
normal.5.Pour orienter les feux de
croisement vers la gauche ou la
droite, tournez le tournevis dans le
sens horaire ou antihoraire.
Pour orienter les feux de
croisement vers le haut ou le bas,
tournez le tournevis dans le sens
horaire ou antihoraire.
Pour orienter les feux de route vers
le haut ou le bas, tournez le
tournevis dans le sens horaire ou
tihoraire.
OOS077060L
■Ampoule halogène
OOS077061L
■Ampoule LED

7-65
7
Entretien

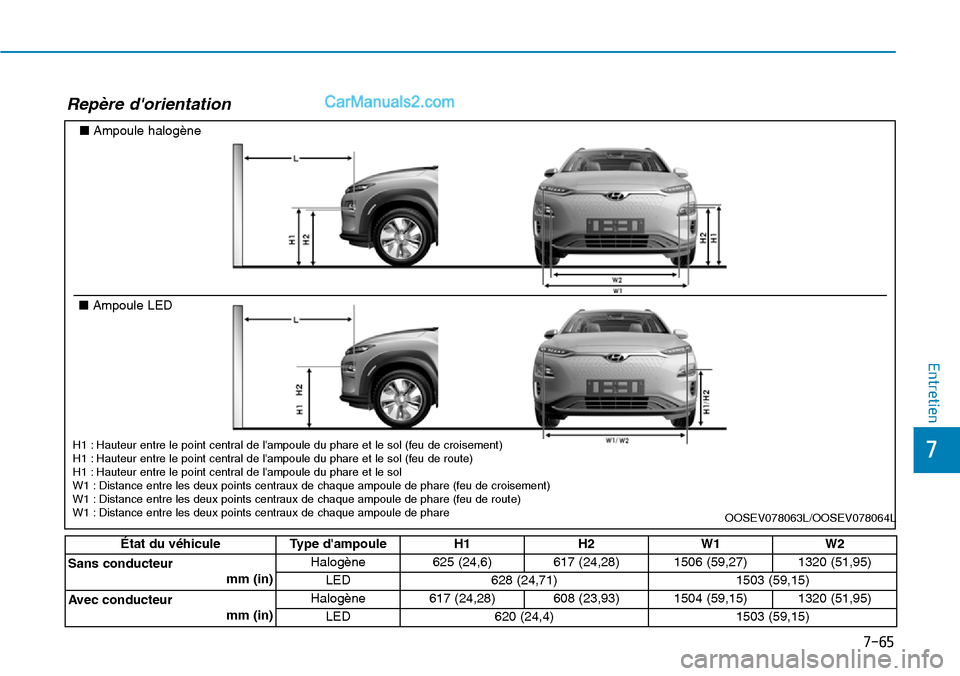

Repère d'orientation
État du véhicule Type d'ampoule H1 H2 W1 W2
Sans conducteur
mm (in)Halogène 625 (24,6) 617 (24,28) 1506 (59,27) 1320 (51,95)
LED 628 (24,71) 1503 (59,15)
Avec conducteur
mm (in)Halogène 617 (24,28) 608 (23,93) 1504 (59,15) 1320 (51,95)
LED 620 (24,4) 1503 (59,15)
■Ampoule halogène
■Ampoule LED
OOSEV078063L/OOSEV078064L
H1 : Height between the head lamp bulb center and ground (Low beam)
H2 : Height between the head lamp bulb center and ground (High beam)
H3 : Height between the fog lamp bulb center and ground
W1 : Distance between the two head lamp bulbs centers (Low beam)
W2 : Distance between the two head lamp bulbs centers (High beam)
W3 : Distance between the two fog lamp bulbs centersH1 : Hauteur entre le point central de l'ampoule du phare et le sol (feu de croisement)
H1 : Hauteur entre le point central de l'ampoule du phare et le sol (feu de route)
H1 : Hauteur entre le point central de l'ampoule du phare et le sol
W1 : Distance entre les deux points centraux de chaque ampoule de phare (feu de croisement)
W1 : Distance entre les deux points centraux de chaque ampoule de phare (feu de route)
W1 : Distance entre les deux points centraux de chaque ampoule de phare

7-66
Entretien

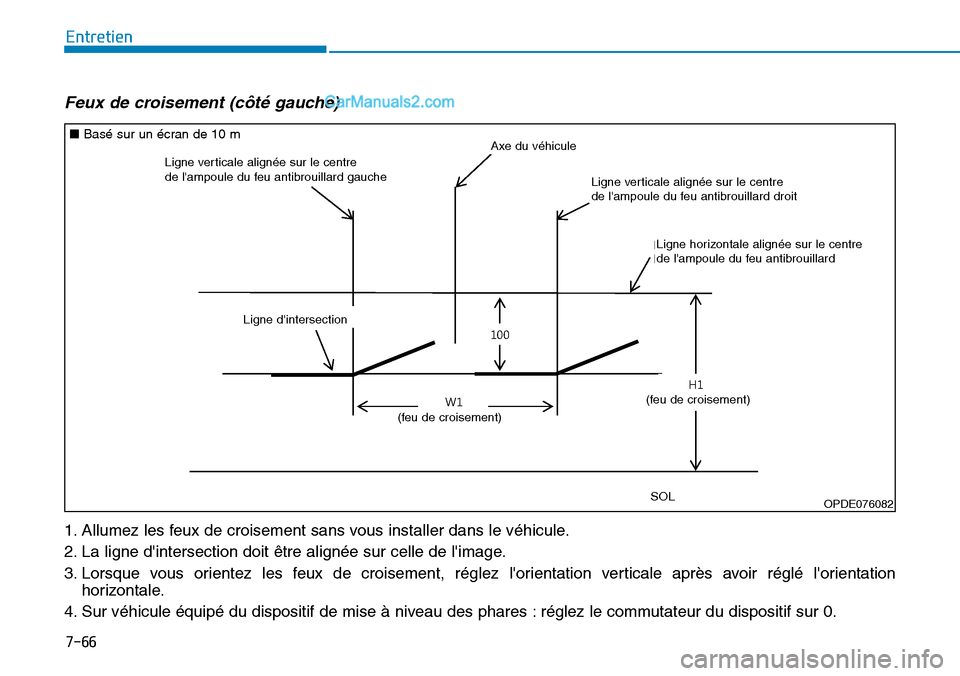

Feux de croisement (côté gauche)
1. Allumez les feux de croisement sans vous installer dans le véhicule.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation
horizontale.
4. Sur véhicule équipé du dispositif de mise à niveau des phares : réglez le commutateur du dispositif sur 0.
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'

+
/RZEHDP
/RZEHDP
OPDE076082
■Basé sur un écran de 10 m
Ligne verticale alignée sur le centre
de l'ampoule du feu antibrouillard gauche
Ligne d'intersection
Axe du véhicule
SOL
(feu de croisement)
(feu de croisement)
Ligne horizontale alignée sur le centre
de l'ampoule du feu antibrouillard
Ligne verticale alignée sur le centre
de l'ampoule du feu antibrouillard droit

7-67
7
Entretien

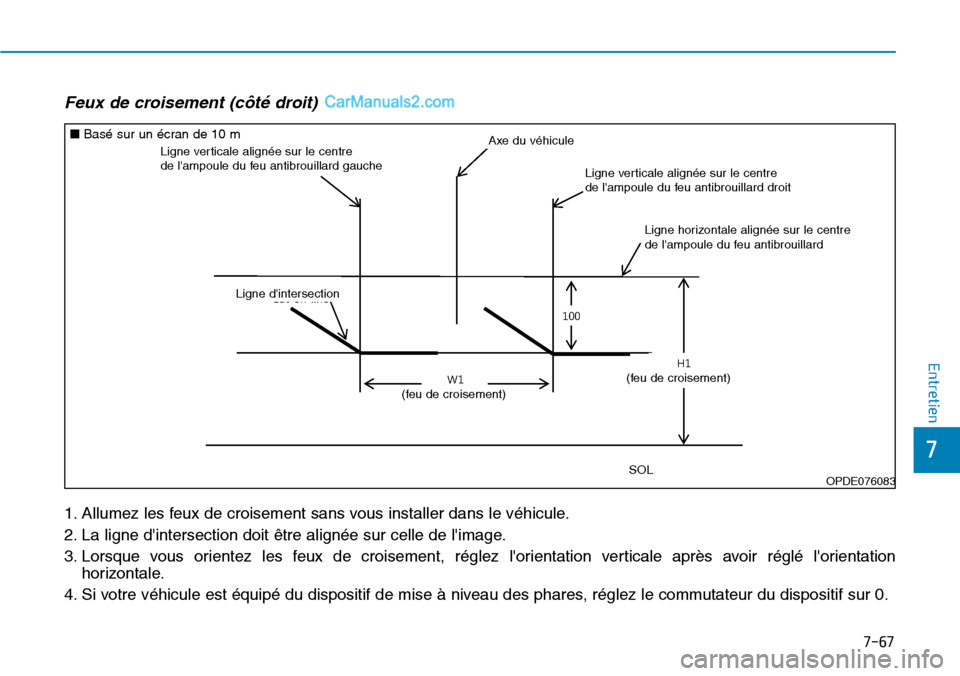

Feux de croisement (côté droit)
1. Allumez les feux de croisement sans vous installer dans le véhicule.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation
horizontale.
4. Si votre véhicule est équipé du dispositif de mise à niveau des phares, réglez le commutateur du dispositif sur 0.
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'
+
/RZEHDP
/RZEHDP

OPDE076083
■Basé sur un écran de 10 m
Ligne verticale alignée sur le centre
de l'ampoule du feu antibrouillard gauche
Ligne d'intersection
Axe du véhicule
SOL
(feu de croisement)(feu de croisement)
Ligne horizontale alignée sur le centre
de l'ampoule du feu antibrouillard
Ligne verticale alignée sur le centre
de l'ampoule du feu antibrouillard droit

7-68
Entretien

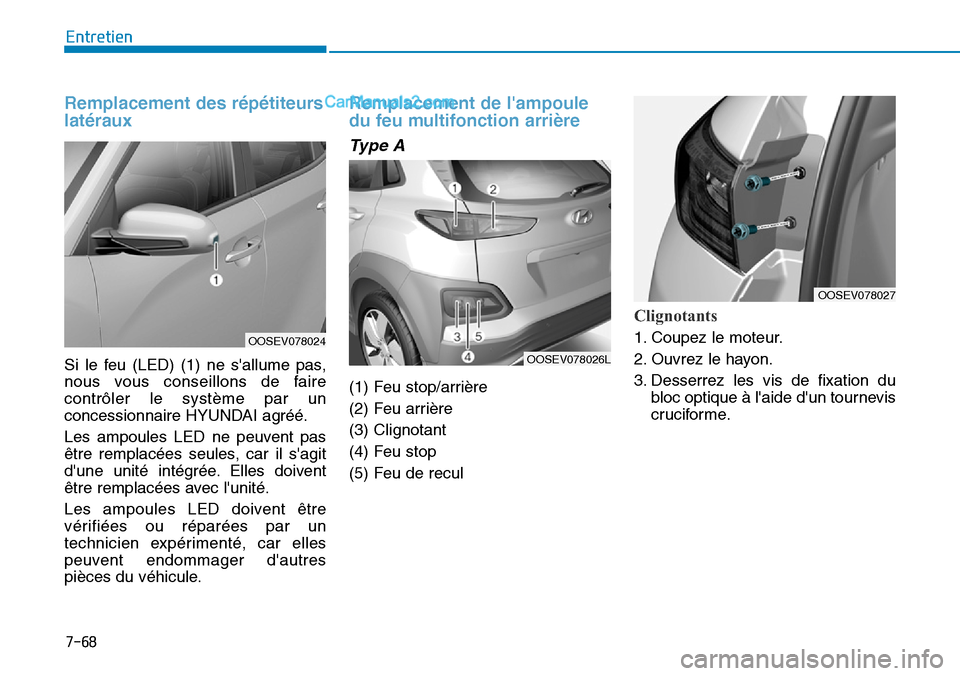

Remplacement des répétiteurs
latéraux
Si le feu (LED) (1) ne s'allume pas,
nous vous conseillons de faire
contrôler le système par un
concessionnaire HYUNDAI agréé.
Les ampoules LED ne peuvent pas
être remplacées seules, car il s'agit
d'une unité intégrée. Elles doivent
être remplacées avec l'unité.
Les ampoules LED doivent être
vérifiées ou réparées par un
technicien expérimenté, car elles
peuvent endommager d'autres
pièces du véhicule.
Remplacement de l'ampoule
du feu multifonction arrière
Type A
(1) Feu stop/arrière
(2) Feu arrière
(3) Clignotant
(4) Feu stop
(5) Feu de recul
Clignotants
1. Coupez le moteur.
2. Ouvrez le hayon.
3. Desserrez les vis de fixation du
bloc optique à l'aide d'un tournevis
cruciforme.OOSEV078024
OOSEV078026L
OOSEV078027
