2019 CITROEN JUMPER Manual do condutor (in Portuguese)

183

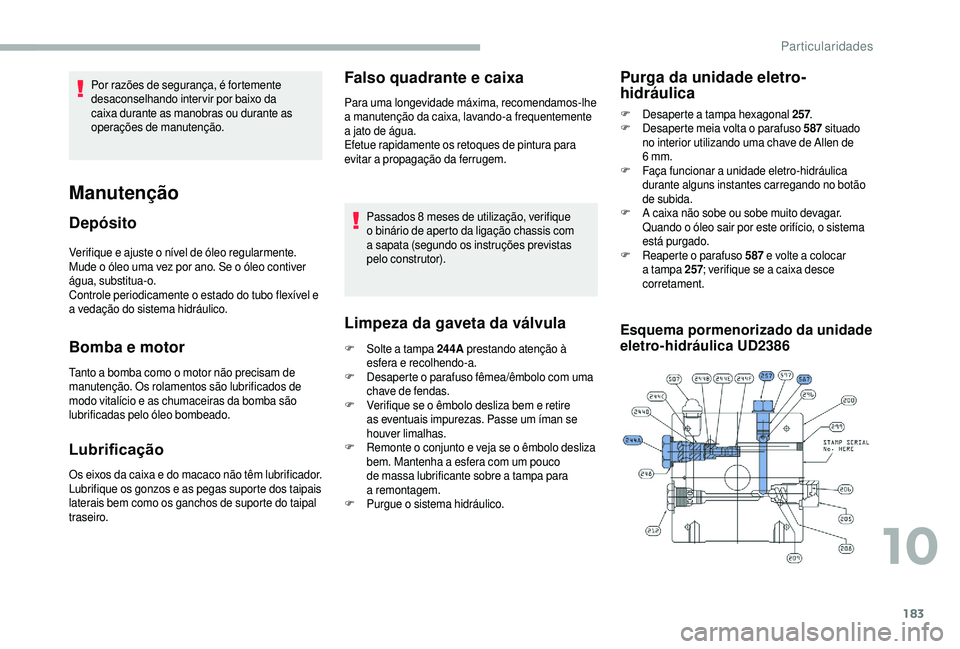

Verifique e ajuste o nível de óleo regularmente.
M ude o óleo uma vez por ano. Se o óleo contiver
água, substitua-o.
Controle periodicamente o
estado do tubo flexível e
a
vedação do sistema hidráulico.
Bomba e motor
Tanto a bomba como o motor não precisam de
m anutenção. Os rolamentos são lubrificados de
modo vitalício e as chumaceiras da bomba são
lubrificadas pelo óleo bombeado.
Lubrificação
Os eixos da caixa e do macaco não têm lubrificador.
Lubrifique os gonzos e as pegas suporte dos taipais
laterais bem como os ganchos de suporte do taipal
traseiro.
Falso quadrante e caixa
Para uma longevidade máxima, recomendamos-lhe
a manutenção da caixa, lavando-a frequentemente
a
jato de água.
Efetue rapidamente os retoques de pintura para
evitar a


propagação da ferrugem.
Passados 8
meses de utilização, verifique
o
binário de aperto da ligação chassis com
a
sapata (segundo os instruções previstas
pelo construtor).
Limpeza da gaveta da válvula
F Solte a tampa 244A prestando atenção à
esfera e recolhendo-a.
F
D

esaperte o parafuso fêmea/êmbolo com uma
chave de fendas.
F
V

erifique se o êmbolo desliza bem e retire
as eventuais impurezas. Passe um íman se
houver limalhas.
F
R

emonte o conjunto e veja se o êmbolo desliza
bem. Mantenha a
esfera com um pouco
de massa lubrificante sobre a
tampa para
a


remontagem.
F
P

urgue o sistema hidráulico.
Purga da unidade eletro-
hidráulica
F Desaperte a tampa hexagonal 257 .
F D esaperte meia volta o parafuso 587 situado
no interior utilizando uma chave de Allen de
6
mm.
F
F

aça funcionar a

unidade eletro-hidráulica
durante alguns instantes carregando no botão
de subida.
F
A c

aixa não sobe ou sobe muito devagar.
Quando o
óleo sair por este orifício, o sistema
está purgado.
F
R

eaperte o

parafuso 587

e volte a colocar
a
tampa 257 ; verifique se a
caixa desce
corretament.
Esquema pormenorizado da unidade
eletro-hidráulica UD2386
Manutenção
Depósito
Por razões de segurança, é fortemente
desaconselhando intervir por baixo da
caixa durante as manobras ou durante as
operações de manutenção.
10
Particularidades

184

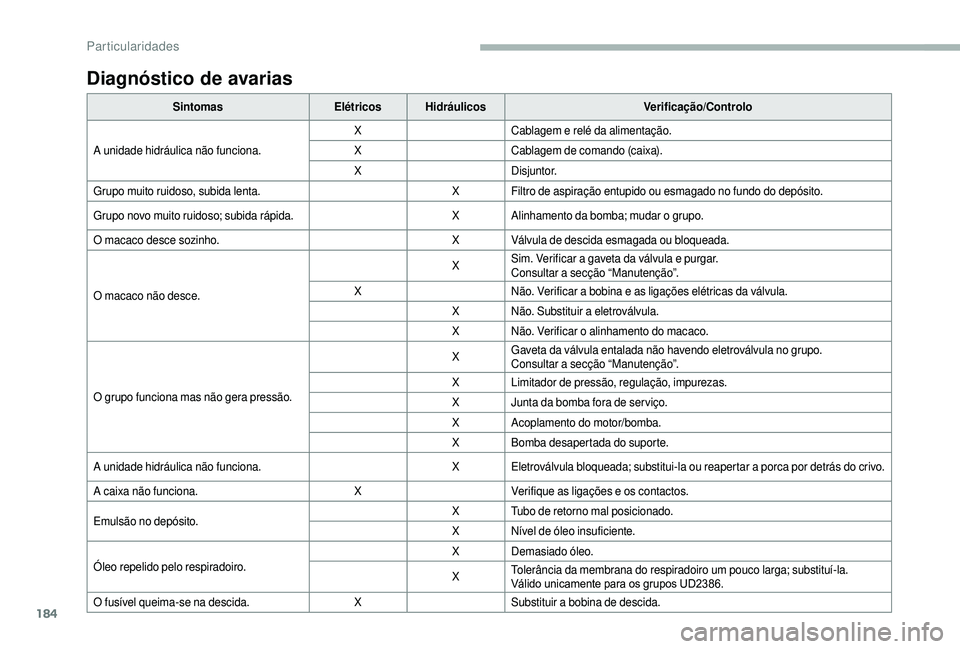

Diagnóstico de avarias
SintomasElétricosHidráulicos Verificação/Controlo
A unidade hidráulica não funciona. X
Cablagem e relé da alimentação.
X Cablagem de comando (caixa).
X Disjuntor.
Grupo muito ruidoso, subida lenta. XFiltro de aspiração entupido ou esmagado no fundo do depósito.
Grupo novo muito ruidoso; subida rápida. XAlinhamento da bomba; mudar o
grupo.
O macaco desce sozinho. XVálvula de descida esmagada ou bloqueada.
O macaco não desce. X
Sim. Verificar a
gaveta da válvula e purgar.
Consultar a


secção “Manutenção”.
X Não. Verificar a
bobina e as ligações elétricas da válvula.
X Não. Substituir a


eletroválvula.
X Não. Verificar o


alinhamento do macaco.
O grupo funciona mas não gera pressão. X
Gaveta da válvula entalada não havendo eletroválvula no grupo.
Consultar a


secção “Manutenção”.
X Limitador de pressão, regulação, impurezas.
X Junta da bomba fora de ser viço.
X Acoplamento do motor/bomba.
X Bomba desapertada do suporte.
A unidade hidráulica não funciona. XEletroválvula bloqueada; substitui-la ou reapertar a
porca por detrás do crivo.
A caixa não funciona. XVerifique as ligações e os contactos.
Emulsão no depósito. X
Tubo de retorno mal posicionado.
X Nível de óleo insuficiente.
Óleo repelido pelo respiradoiro. X
Demasiado óleo.
X Tolerância da membrana do respiradoiro um pouco larga; substituí-la.
Válido unicamente para os grupos UD2386.
O fusível queima-se na descida. XSubstituir a


bobina de descida.
Particularidades

1

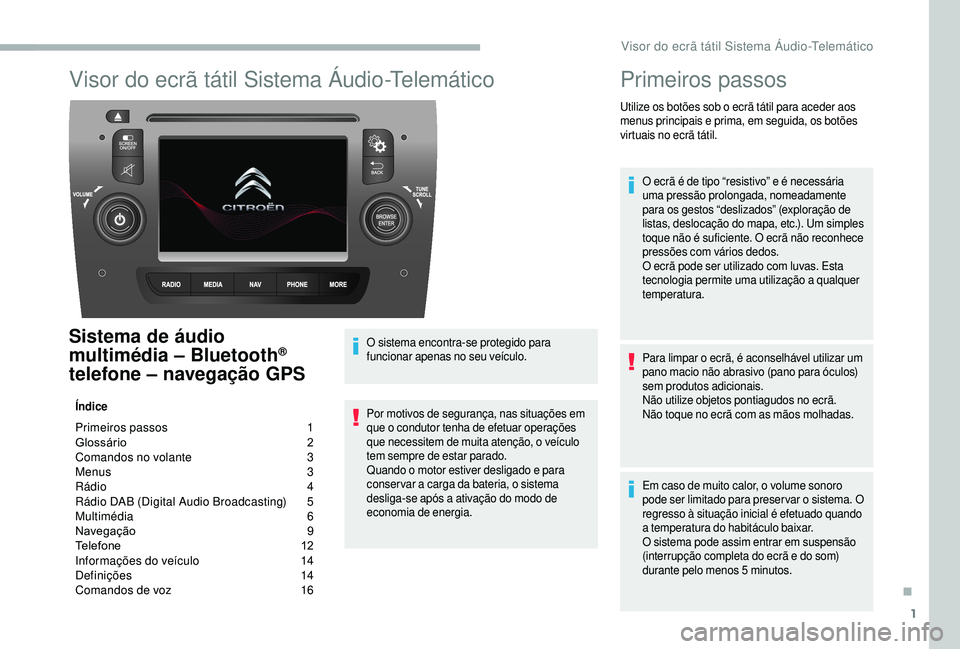

Visor do ecrã tátil Sistema Áudio-Telemático
Sistema de áudio
multimédia – Bluetooth®
telefone – navegação GPS
Índice
Primeiros passos 1
G lossário 2
C
omandos no volante
3
M

enus
3
R

ádio
4
R

ádio DAB (Digital Audio Broadcasting)
5
M

ultimédia
6
N

avegação
9
T

elefone
1
2
Informações do veículo

1
4
Def iniç ões

14
C

omandos de voz
1
6
O sistema encontra-se protegido para
funcionar apenas no seu veículo.
Por motivos de segurança, nas situações em
que o condutor tenha de efetuar operações
que necessitem de muita atenção, o veículo
tem sempre de estar parado.
Quando o


motor estiver desligado e para
conser var a
carga da bateria, o sistema
desliga-se após a
ativação do modo de
economia de energia.
Primeiros passos
Utilize os botões sob o ecrã tátil para aceder aos
m enus principais e prima, em seguida, os botões
virtuais no ecrã tátil.
O ecrã é de tipo “resistivo” e é necessária
uma pressão prolongada, nomeadamente
para os gestos “deslizados” (exploração de
listas, deslocação do mapa, etc.). Um simples
toque não é suficiente. O ecrã não reconhece
pressões com vários dedos.
O ecrã pode ser utilizado com luvas. Esta
tecnologia permite uma utilização a
qualquer
temperatura.
Para limpar o
ecrã, é aconselhável utilizar um
pano macio não abrasivo (pano para óculos)
sem produtos adicionais.
Não utilize objetos pontiagudos no ecrã.
Não toque no ecrã com as mãos molhadas.
Em caso de muito calor, o volume sonoro
pode ser limitado para preser var o
sistema. O
regresso à situação inicial é efetuado quando
a
temperatura do habitáculo baixar.
O sistema pode assim entrar em suspensão
(interrupção completa do ecrã e do som)
durante pelo menos 5


minutos.
.
Visor do ecrã tátil Sistema Áudio-Telemático

2

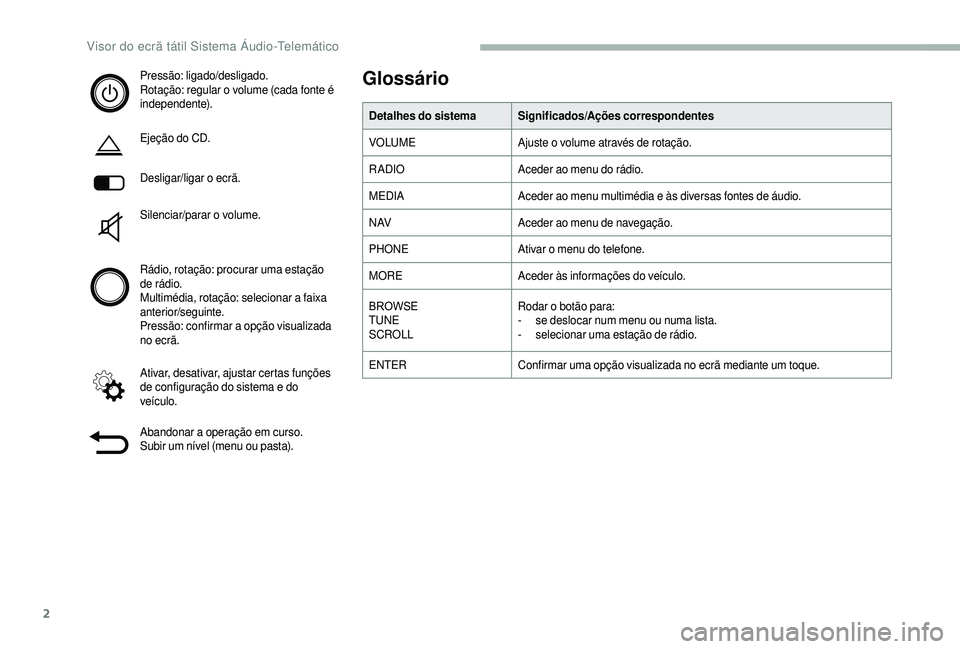

Pressão: ligado/desligado.
Rotação: regular o volume (cada fonte é
independente).
Ejeção do CD.
Desligar/ligar o
ecrã.
Silenciar/parar o


volume.
Rádio, rotação: procurar uma estação
de rádio.
Multimédia, rotação: selecionar a
faixa
anterior/seguinte.
Pressão: confirmar a


opção visualizada
no ecrã.
Ativar, desativar, ajustar certas funções
de configuração do sistema e do
veículo.
Abandonar a
operação em curso.
Subir um nível (menu ou pasta).Glossário
Detalhes do sistema Significados/Ações correspondentes
VOLUME Ajuste o
volume através de rotação.
RADIO Aceder ao menu do rádio.
MEDIA Aceder ao menu multimédia e às diversas fontes de áudio.
N AV Aceder ao menu de navegação.
PHONE Ativar o
menu do telefone.
MORE Aceder às informações do veículo.
BROWSE
TUNE
SCROLL Rodar o


botão para:
-

s
e deslocar num menu ou numa lista.
-

s
elecionar uma estação de rádio.
ENTER Confirmar uma opção visualizada no ecrã mediante um toque.
Visor do ecrã tátil Sistema Áudio-Telemático

3

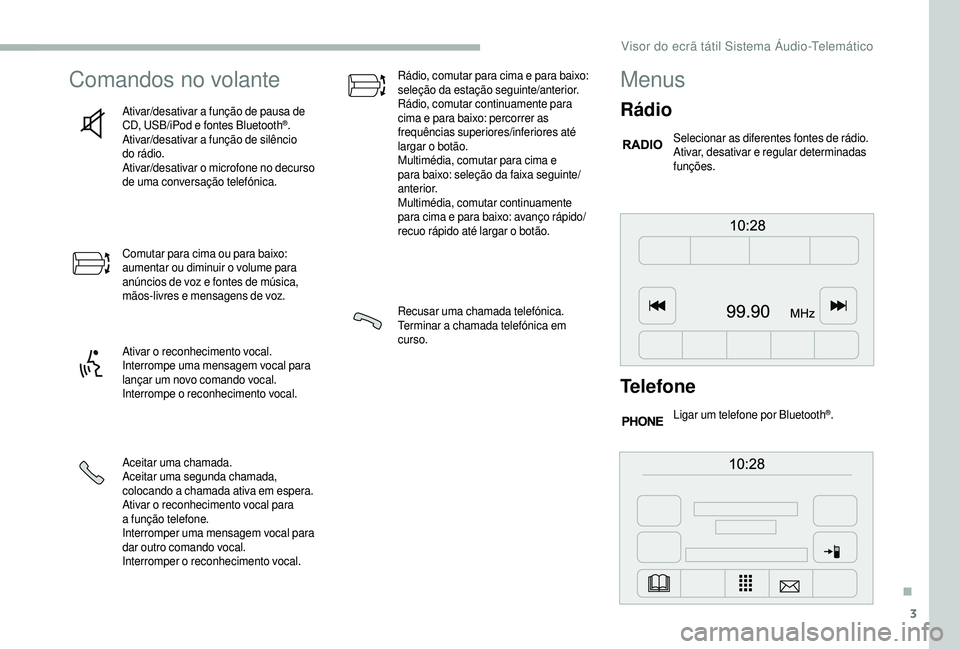

Comandos no volante
Ativar/desativar a função de pausa de
C D, USB/iPod e fontes Bluetooth®.
Ativar/desativar a

função de silêncio
do rádio.
Ativar/desativar o

microfone no decurso
de uma conversação telefónica.
Comutar para cima ou para baixo:
aumentar ou diminuir o


volume para
anúncios de voz e fontes de música,
mãos-livres e mensagens de voz.
Ativar o

reconhecimento vocal.
Interrompe uma mensagem vocal para
lançar um novo comando vocal.
Interrompe o


reconhecimento vocal.
Aceitar uma chamada.
Aceitar uma segunda chamada,
colocando a


chamada ativa em espera.
Ativar o


reconhecimento vocal para
a


função telefone.
Interromper uma mensagem vocal para
dar outro comando vocal.
Interromper o


reconhecimento vocal. Rádio, comutar para cima e para baixo:
seleção da estação seguinte/anterior.
Rádio, comutar continuamente para
cima e para baixo: percorrer as
frequências superiores/inferiores até
largar o


botão.
Multimédia, comutar para cima e
para baixo: seleção da faixa seguinte/
anterior.
Multimédia, comutar continuamente
para cima e para baixo: avanço rápido/
recuo rápido até largar o
botão.
Recusar uma chamada telefónica.
Terminar a


chamada telefónica em
curso.
Menus
Rádio
Selecionar as diferentes fontes de rádio.
Ativar, desativar e regular determinadas
funções.
Telefone
Ligar um telefone por Bluetooth®.
.
Visor do ecrã tátil Sistema Áudio-Telemático

4

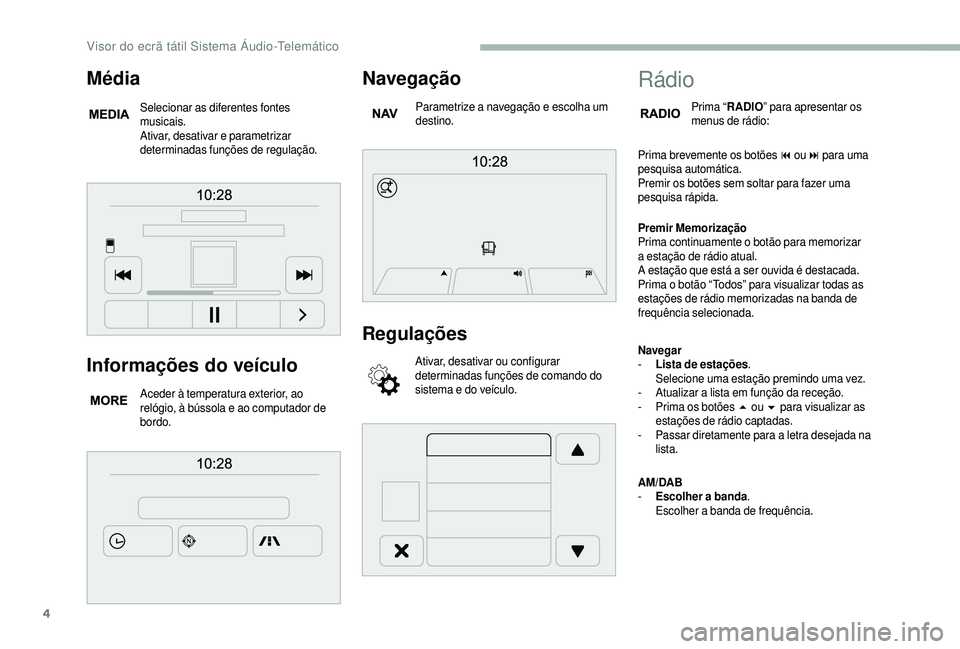

Informações do veículo
Aceder à temperatura exterior, ao
relógio, à bússola e ao computador de
bordo.
Navegação
Parametrize a navegação e escolha um
d estino.
Regulações
Ativar, desativar ou configurar
determinadas funções de comando do
sistema e do veículo.
Média
Selecionar as diferentes fontes
musicais.
Ativar, desativar e parametrizar
determinadas funções de regulação.
Rádio
Prima “ RADIO ” para apresentar os
menus de rádio:
Prima brevemente os botões 9


ou: para uma
pesquisa automática.
Premir os botões sem soltar para fazer uma
pesquisa rápida.
Premir Memorização
Prima continuamente o


botão para memorizar
a

estação de rádio atual.
A estação que está a
ser ouvida é destacada.
Prima o

botão “Todos” para visualizar todas as
estações de rádio memorizadas na banda de
frequência selecionada.
Navegar
-

L

ista de estações .
Selecione uma estação premindo uma vez.
-

A

tualizar a lista em função da receção.
-

P

rima os botões 5

ou 6

para visualizar as
estações de rádio captadas.
-

P

assar diretamente para a letra desejada na
lista.
AM/DAB
-

E

scolher a

banda .
Escolher a


banda de frequência.
Visor do ecrã tátil Sistema Áudio-Telemático

5

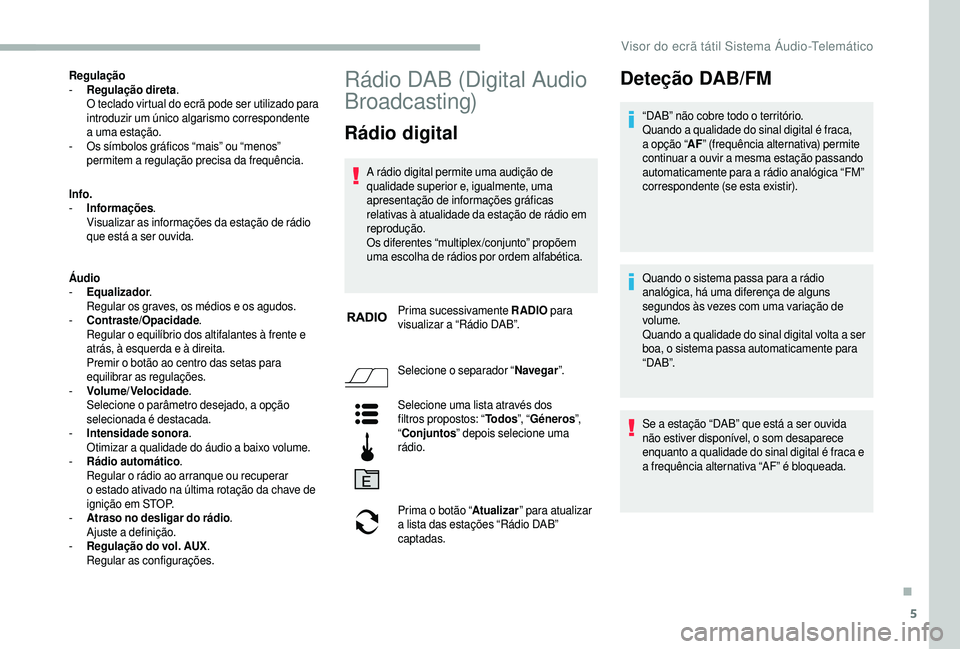

Regulação
- R egulação direta .
O teclado virtual do ecrã pode ser utilizado para
introduzir um único algarismo correspondente
a
uma estação.
-

O
s símbolos gráficos “mais” ou “menos”
permitem a


regulação precisa da frequência.
Info.
-

I
nformações .
Visualizar as informações da estação de rádio
que está a
ser ouvida.
Áudio
-

E
qualizador .
Regular os graves, os médios e os agudos.
-

C
ontraste/Opacidade .
Regular o
equilíbrio dos altifalantes à frente e
atrás, à esquerda e à direita.
Premir o
botão ao centro das setas para
equilibrar as regulações.
-

V
olume/Velocidade .
Selecione o


parâmetro desejado, a opção
selecionada é destacada.
-

I
ntensidade sonora .
Otimizar a
qualidade do áudio a baixo volume.
-

R
ádio automático .
Regular o
rádio ao arranque ou recuperar
o
estado ativado na última rotação da chave de
ignição em STOP.
-

A
traso no desligar do rádio .
Ajuste a


definição.
-

R
egulação do vol. AUX .
Regular as configurações.Rádio DAB (Digital Audio
Broadcasting)
Rádio digital
A rádio digital permite uma audição de
qualidade superior e, igualmente, uma
apresentação de informações gráficas
relativas à atualidade da estação de rádio em
reprodução.
Os diferentes “multiplex/conjunto” propõem
uma escolha de rádios por ordem alfabética.
Prima sucessivamente RADIO para
visualizar a “Rádio DAB”.
Selecione o


separador “Navegar”.
Selecione uma lista através dos
filtros propostos: “ Todos”, “Géneros ”,
“Conjuntos ” depois selecione uma
rádio.
Prima o
botão “Atualizar ” para atualizar
a
lista das estações “Rádio DAB”
captadas.
Deteção DAB/FM
“DAB” não cobre todo o território.
Q uando a qualidade do sinal digital é fraca,
a opção “ AF” (frequência alternativa) permite
continuar a


ouvir a

mesma estação passando
automaticamente para a


rádio analógica “FM”
correspondente (se esta existir).
Quando o
sistema passa para a rádio
analógica, há uma diferença de alguns
segundos às vezes com uma variação de
volume.
Quando a


qualidade do sinal digital volta a

ser
boa, o sistema passa automaticamente para
“ DA B ”.
Se a
estação “DAB” que está a ser ouvida
não estiver disponível, o som desaparece
enquanto a


qualidade do sinal digital é fraca e
a
frequência alternativa “AF” é bloqueada.
.
Visor do ecrã tátil Sistema Áudio-Telemático

6

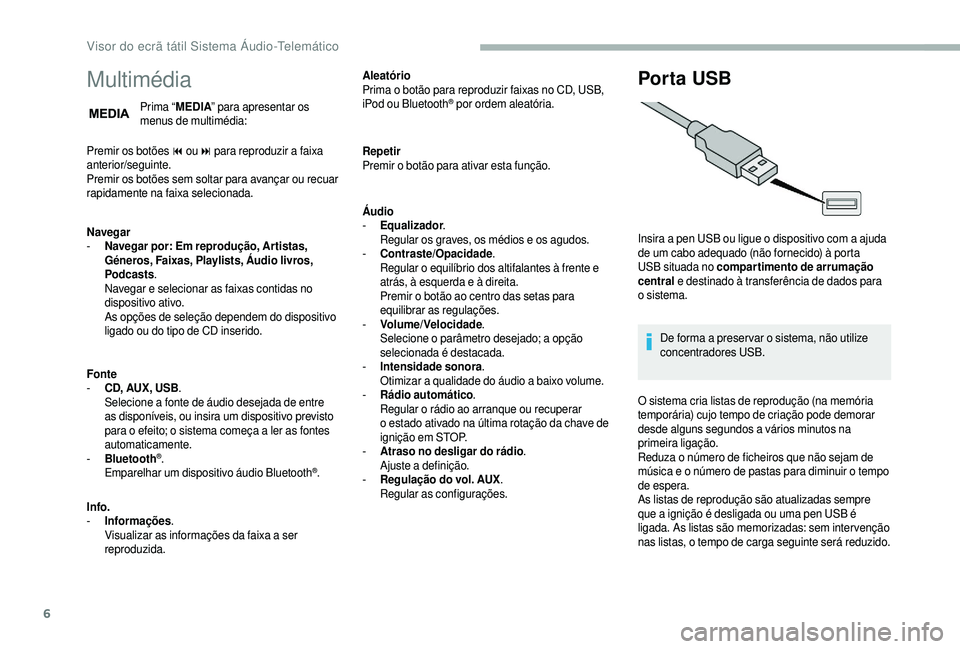

Multimédia
Prima “MEDIA” para apresentar os
menus de multimédia:
Premir os botões 9


ou: para reproduzir a
faixa
anterior/seguinte.
Premir os botões sem soltar para avançar ou recuar
rapidamente na faixa selecionada.
Navegar
-

N

avegar por: Em reprodução, Artistas,
Géneros, Faixas, Playlists, Áudio livros,
Podcasts .
Navegar e selecionar as faixas contidas no
dispositivo ativo.
As opções de seleção dependem do dispositivo
ligado ou do tipo de CD inserido.
Fonte
-

C

D, AUX, USB .
Selecione a
fonte de áudio desejada de entre
as disponíveis, ou insira um dispositivo previsto
para o

efeito; o sistema começa a ler as fontes
automaticamente.
-

Bl

uetooth
®.
Emparelhar um dispositivo áudio Bluetooth®.
Info.
-

I

nformações .
Visualizar as informações da faixa a

ser
reproduzida. Aleatório
Prima o
botão para reproduzir faixas no CD, USB,
iPod ou Bluetooth
® por ordem aleatória.
Repetir
Premir o


botão para ativar esta função.
Áudio
-

E

qualizador .
Regular os graves, os médios e os agudos.
-

C

ontraste/Opacidade .
Regular o

equilíbrio dos altifalantes à frente e
atrás, à esquerda e à direita.
Premir o

botão ao centro das setas para
equilibrar as regulações.
-

V

olume/Velocidade .
Selecione o


parâmetro desejado; a opção
selecionada é destacada.
-

I

ntensidade sonora .
Otimizar a

qualidade do áudio a baixo volume.
-

R

ádio automático .
Regular o

rádio ao arranque ou recuperar
o

estado ativado na última rotação da chave de
ignição em STOP.
-

A

traso no desligar do rádio .
Ajuste a


definição.
-

R

egulação do vol. AUX .
Regular as configurações.
Por ta USB
Insira a pen USB ou ligue o dispositivo com a ajuda
d e um cabo adequado (não fornecido) à porta
USB situada no compartimento de arrumação
central e destinado à transferência de dados para
o


sistema. De forma a
preser var o sistema, não utilize
concentradores USB.
O sistema cria listas de reprodução (na memória
temporária) cujo tempo de criação pode demorar
desde alguns segundos a
vários minutos na
primeira ligação.
Reduza o
número de ficheiros que não sejam de
música e o
número de pastas para diminuir o tempo
de espera.
As listas de reprodução são atualizadas sempre
que a
ignição é desligada ou uma pen USB é
ligada. As listas são memorizadas: sem intervenção
nas listas, o tempo de carga seguinte será reduzido.
Visor do ecrã tátil Sistema Áudio-Telemático
