2019 CITROEN JUMPER Manual do condutor (in Portuguese)

7

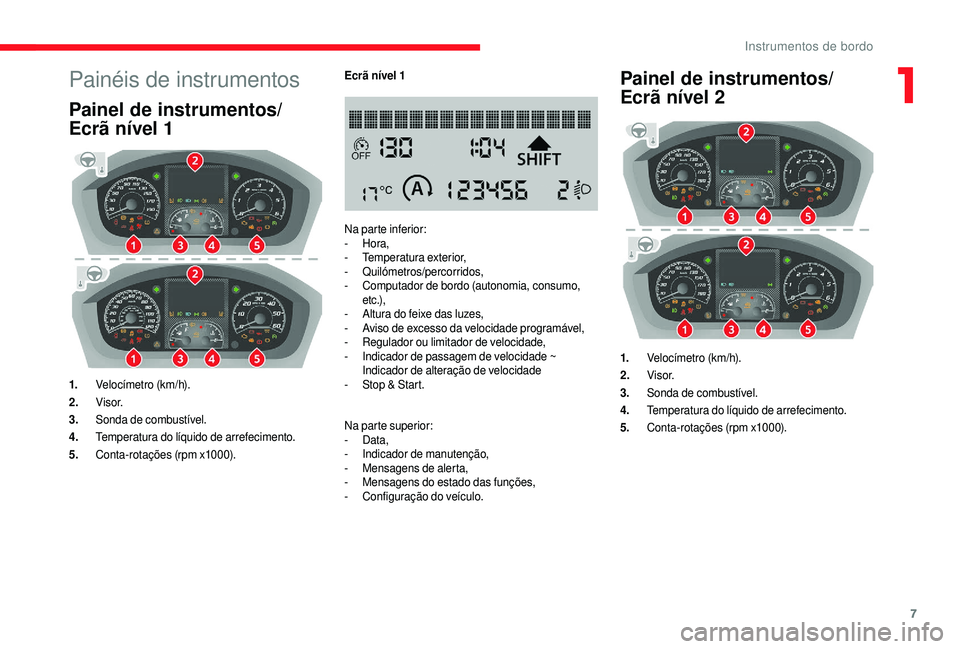

Painéis de instrumentos
Painel de instrumentos/
Ecrã nível 1
1.Velocímetro (km/h).
2. Visor.
3. Sonda de combustível.
4. Temperatura do líquido de arrefecimento.
5. Conta-rotações (rpm x1000). Ecrã nível 1
Na parte inferior:
-
Hora,
-
T
emperatura exterior,
-

Quilómetros/percorridos,
-
C
omputador de bordo (autonomia, consumo,
e t c .),
-
A
ltura do feixe das luzes,
-
A
viso de excesso da velocidade programável,
-
R
egulador ou limitador de velocidade,
-
I
ndicador de passagem de velocidade ~
Indicador de alteração de velocidade
- S top & Start.
Na parte superior:
-
Data,
-
I

ndicador de manutenção,
-

M
ensagens de alerta,
-

M
ensagens do estado das funções,
-

C
onfiguração do veículo.
Painel de instrumentos/
Ecrã nível 2
1.Velocímetro (km/h).
2. Visor.
3. Sonda de combustível.
4. Temperatura do líquido de arrefecimento.
5. Conta-rotações (rpm x1000).
1
Instrumentos de bordo

8
Na parte esquerda:
- Hora,
-
T

emperatura exterior,
-
L

uz de aviso/indicadora,
-

R
egulador ou limitador de velocidade.
Na parte direita:
-
Data,
-
I

ndicador de manutenção,
-

C
omputador de bordo (autonomia, consumo,
e t c .),
-

M
ensagens de alerta,
-

M
ensagens do estado das funções,
-

C
onfiguração do veículo,
-

A
ltura do feixe das luzes,
-


Quilómetros/percorridos.
Luzes de aviso e
indicadoras
Ao ligar a ignição
Determinadas luzes de aviso acendem-se, durante
alguns segundos, ao ligar a ignição.
Aquando do arranque do motor, estas luzes de
aviso de alerta devem apagar-se.
Se continuarem acesas, antes de colocar o
veículo
em andamento, consulte a


informação na respetiva
luz de aviso de alerta.

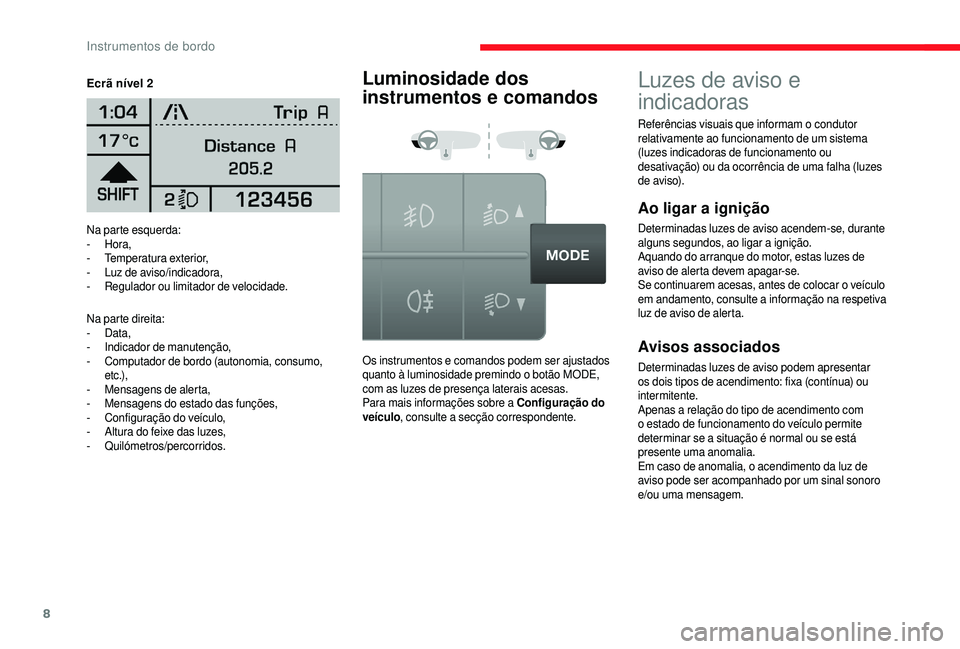

Ecrã nível 2Luminosidade dos
instrumentos e comandos
Os instrumentos e comandos podem ser ajustados
quanto à luminosidade premindo o botão MODE,
com as luzes de presença laterais acesas.
Para mais informações sobre a
Configuração do
veículo , consulte a
secção correspondente.Avisos associados
Determinadas luzes de aviso podem apresentar
os dois tipos de acendimento: fixa (contínua) ou
intermitente.
Apenas a relação do tipo de acendimento com
o
estado de funcionamento do veículo permite
determinar se a
situação é normal ou se está
presente uma anomalia.
Em caso de anomalia, o acendimento da luz de
aviso pode ser acompanhado por um sinal sonoro
e/ou uma mensagem. Referências visuais que informam o condutor
relativamente ao funcionamento de um sistema
(luzes indicadoras de funcionamento ou
desativação) ou da ocorrência de uma falha (luzes
de aviso).
Instrumentos de bordo

9

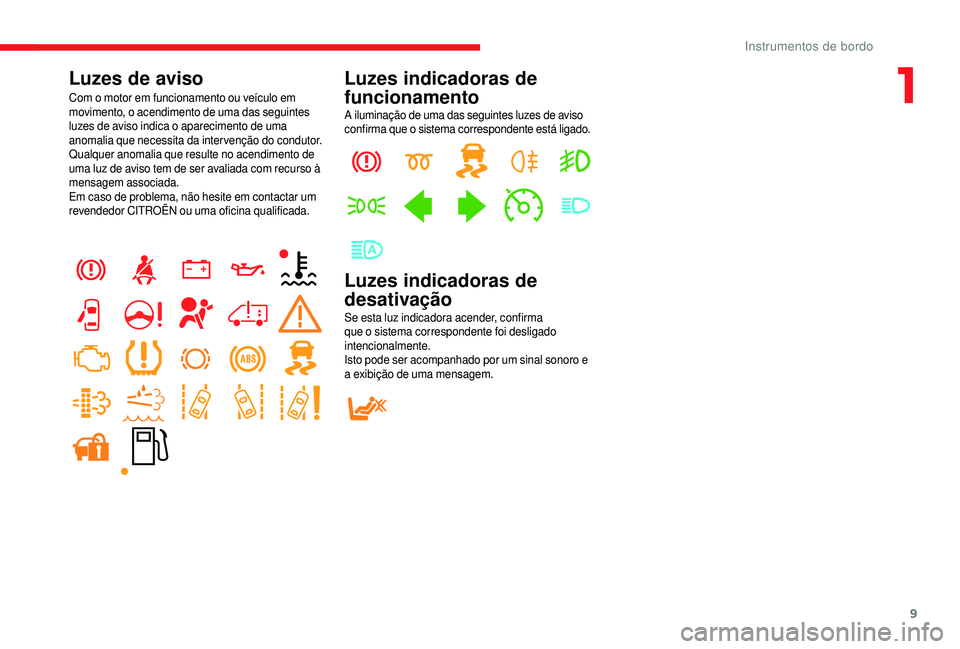

Luzes de aviso
Com o motor em funcionamento ou veículo em
m ovimento, o acendimento de uma das seguintes
luzes de aviso indica o
aparecimento de uma
anomalia que necessita da inter venção do condutor.
Qualquer anomalia que resulte no acendimento de
uma luz de aviso tem de ser avaliada com recurso à
mensagem associada.
Em caso de problema, não hesite em contactar um
revendedor CITROËN ou uma oficina qualificada.
Luzes indicadoras de
funcionamento
A iluminação de uma das seguintes luzes de aviso
confirma que o sistema correspondente está ligado.
Luzes indicadoras de
desativação
Se esta luz indicadora acender, confirma
que o sistema correspondente foi desligado
intencionalmente.
Isto pode ser acompanhado por um sinal sonoro e
a
exibição de uma mensagem.
1
Instrumentos de bordo

10

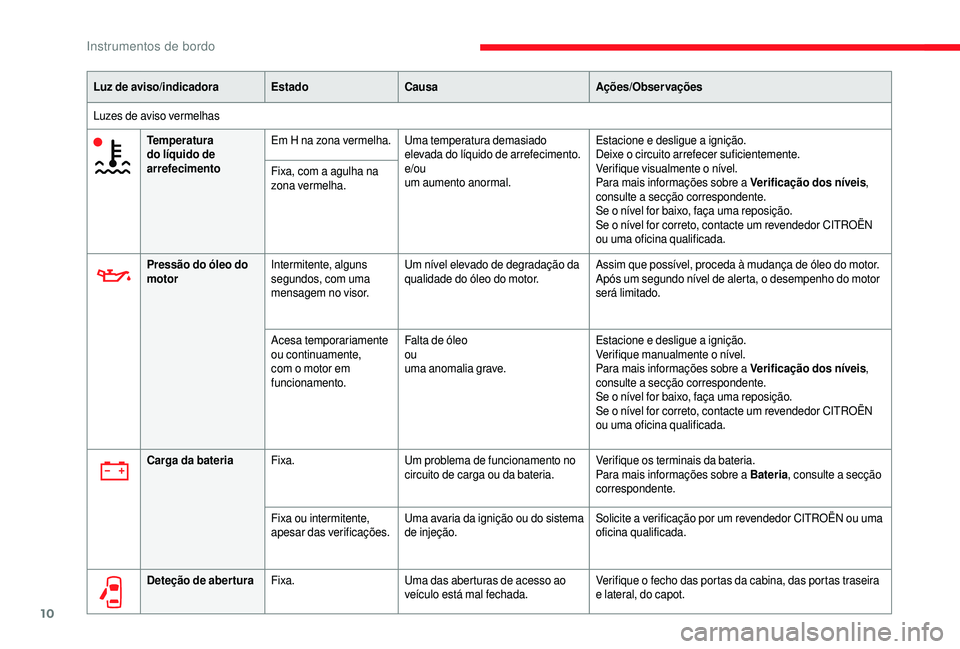

Luz de aviso/indicadoraEstadoCausa Ações/Observações
Luzes de aviso vermelhas Temperatura
do líquido de
arrefecimento Em H na zona vermelha.
Uma temperatura demasiado
elevada do líquido de arrefecimento.
e/ou
um aumento anormal. Estacione e desligue a


ignição.
Deixe o


circuito arrefecer suficientemente.
Verifique visualmente o
nível.
Para mais informações sobre a
Verificação dos níveis,
consulte a
secção correspondente.
Se o
nível for baixo, faça uma reposição.
Se o
nível for correto, contacte um revendedor CITROËN
ou uma oficina qualificada.
Fixa, com a
agulha na
zona vermelha.
Pressão do óleo do
motor Intermitente, alguns
segundos, com uma
mensagem no visor. Um nível elevado de degradação da
qualidade do óleo do motor.
Assim que possível, proceda à mudança de óleo do motor.
Após um segundo nível de alerta, o desempenho do motor
será limitado.
Acesa temporariamente
ou continuamente,
com o
motor em
funcionamento. Falta de óleo
ou
uma anomalia grave.
Estacione e desligue a


ignição.
Verifique manualmente o
nível.
Para mais informações sobre a
Verificação dos níveis,
consulte a
secção correspondente.
Se o
nível for baixo, faça uma reposição.
Se o
nível for correto, contacte um revendedor CITROËN
ou uma oficina qualificada.
Carga da bateria Fixa. Um problema de funcionamento no
circuito de carga ou da bateria. Verifique os terminais da bateria.
Para mais informações sobre a
Bateria, consulte a
secção
correspondente.
Fixa ou intermitente,
apesar das verificações. Uma avaria da ignição ou do sistema
de injeção. Solicite a
verificação por um revendedor CITROËN ou uma
oficina qualificada.
Deteção de abertura Fixa. Uma das aberturas de acesso ao
veículo está mal fechada. Verifique o
fecho das portas da cabina, das portas traseira
e lateral, do capot.
Instrumentos de bordo

11

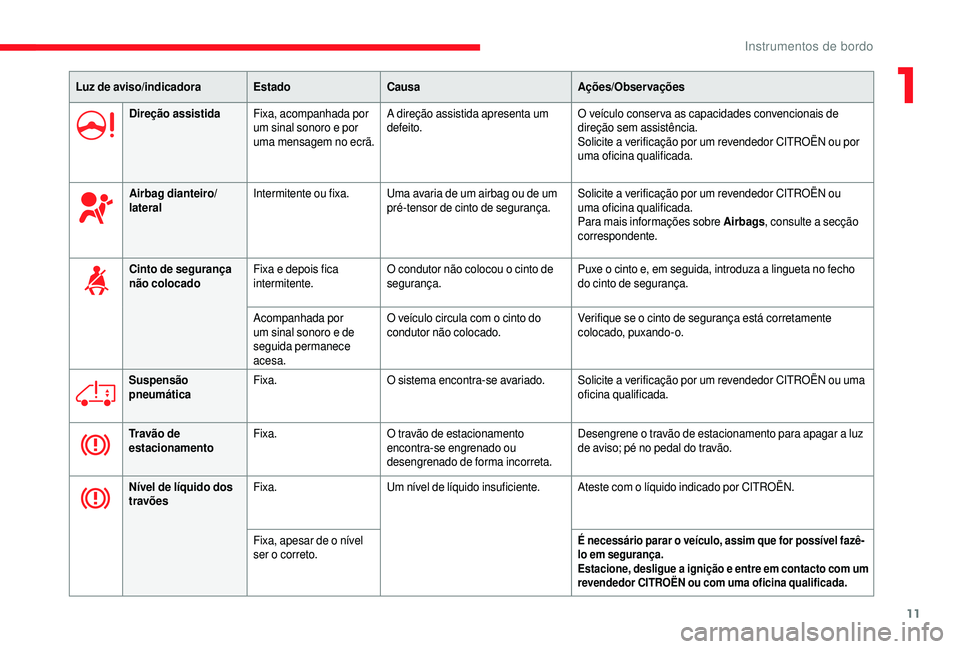

Luz de aviso/indicadoraEstadoCausa Ações/Observações
Direção assistida Fixa, acompanhada por
um sinal sonoro e por
uma mensagem no ecrã. A direção assistida apresenta um
defeito.
O veículo conser va as capacidades convencionais de
direção sem assistência.
Solicite a
verificação por um revendedor CITROËN ou por
uma oficina qualificada.
Airbag dianteiro/
lateral Intermitente ou fixa.
Uma avaria de um airbag ou de um
pré-tensor de cinto de segurança. Solicite a
verificação por um revendedor CITROËN ou
uma oficina qualificada.
Para mais informações sobre Airbags , consulte a
secção
correspondente.
Cinto de segurança
não colocado Fixa e depois fica
intermitente. O condutor não colocou o
cinto de
segurança. Puxe o
cinto e, em seguida, introduza a lingueta no fecho
do cinto de segurança.
Acompanhada por
um sinal sonoro e de
seguida permanece
acesa. O veículo circula com o
cinto do
condutor não colocado. Verifique se o
cinto de segurança está corretamente
colocado, puxando-o.
Suspensão
pneumática Fixa.
O sistema encontra-se avariado. Solicite a
verificação por um revendedor CITROËN ou uma
oficina qualificada.
Tr a v ã o d e
estacionamento Fixa.
O travão de estacionamento
encontra-se engrenado ou
desengrenado de forma incorreta. Desengrene o


travão de estacionamento para apagar a luz
de aviso; pé no pedal do travão.
Nível de líquido dos
travões Fixa.
Um nível de líquido insuficiente. Ateste com o
líquido indicado por CITROËN.
Fixa, apesar de o
nível
ser o
correto.
É necessário parar o veículo, assim que for possível fazê-
lo em segurança.
Estacione, desligue a
ignição e entre em contacto com um
revendedor CITROËN ou com uma oficina qualificada.
1
Instrumentos de bordo

12

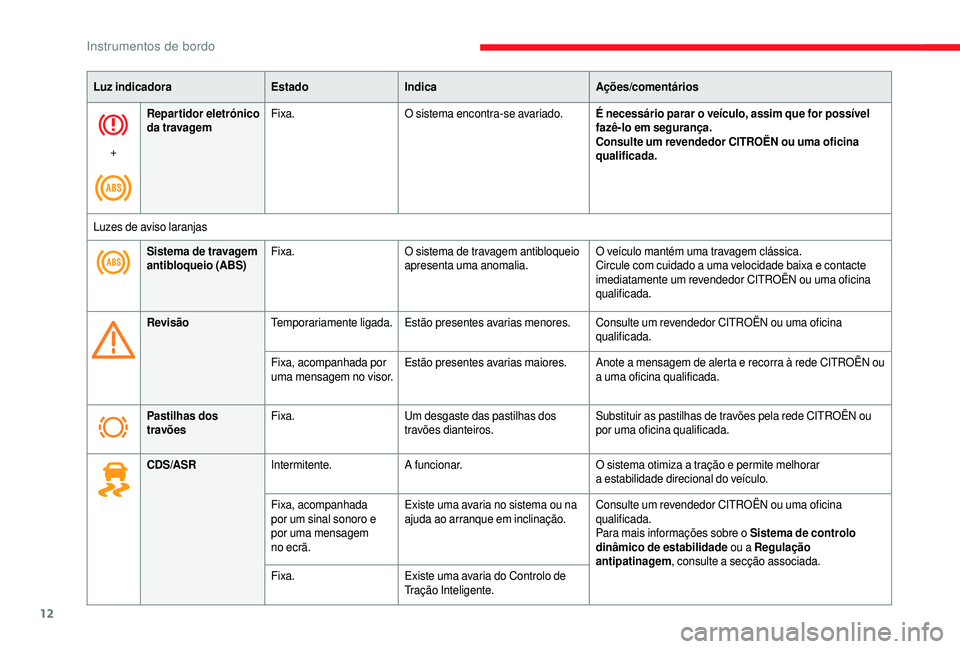

Luz indicadoraEstadoIndica Ações/comentários
+ Repartidor eletrónico
da travagem
Fixa.
O sistema encontra-se avariado. É necessário parar o
veículo, assim que for possível
fazê-lo em segurança.
Consulte um revendedor CITROËN ou uma oficina
qualificada.
Luzes de aviso laranjas Sistema de travagem
antibloqueio (ABS) Fixa.
O sistema de travagem antibloqueio
apresenta uma anomalia. O veículo mantém uma travagem clássica.
Circule com cuidado a
uma velocidade baixa e contacte
imediatamente um revendedor CITROËN ou uma oficina
qualificada.
Revisão Temporariamente ligada. Estão presentes avarias menores. Consulte um revendedor CITROËN ou uma oficina
qualificada.
Fixa, acompanhada por
uma mensagem no visor. Estão presentes avarias maiores.
Anote a
mensagem de alerta e recorra à rede CITROËN ou
a


uma oficina qualificada.
Pastilhas dos
travões Fixa.
Um desgaste das pastilhas dos
travões dianteiros. Substituir as pastilhas de travões pela rede CITROËN ou
por uma oficina qualificada.
CDS/ASR Intermitente. A funcionar. O sistema otimiza a
tração e permite melhorar
a
estabilidade direcional do veículo.
Fixa, acompanhada
por um sinal sonoro e
por uma mensagem
no ecrã. Existe uma avaria no sistema ou na
ajuda ao arranque em inclinação.
Consulte um revendedor CITROËN ou uma oficina
qualificada.
Para mais informações sobre o
Sistema de controlo
dinâmico de estabilidade ou a
Regulação
antipatinagem , consulte a


secção associada.
Fixa. Existe uma avaria do Controlo de
Tração Inteligente.
Instrumentos de bordo

13

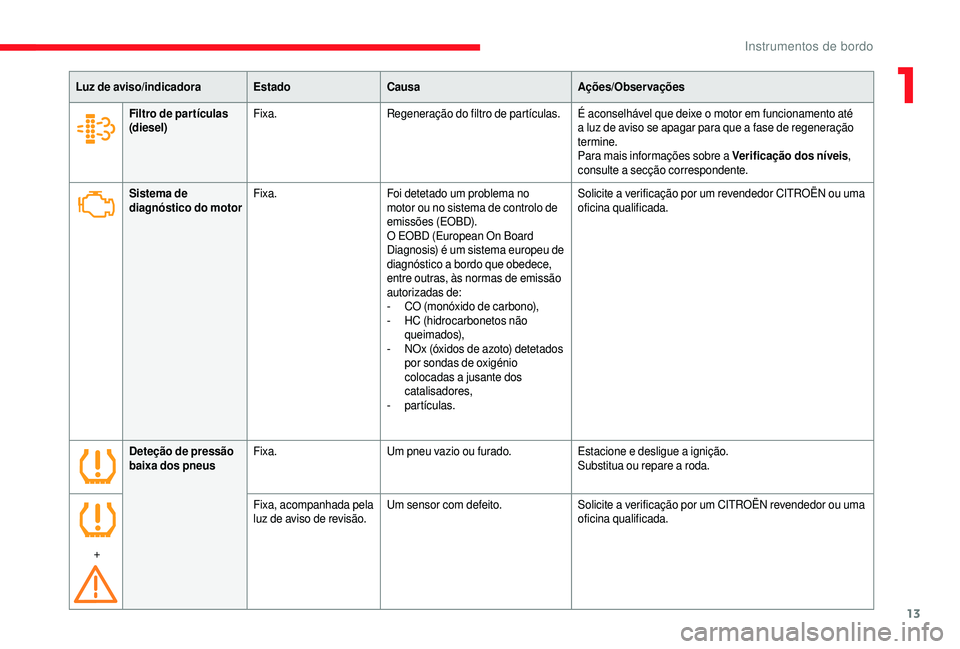

Luz de aviso/indicadoraEstadoCausa Ações/Observações
Sistema de
diagnóstico do motor Fixa.
Foi detetado um problema no
motor ou no sistema de controlo de
emissões (EOBD).
O EOBD (European On Board
Diagnosis) é um sistema europeu de
diagnóstico a


bordo que obedece,
entre outras, às normas de emissão
autorizadas de:
-
CO

(monóxido de carbono),
-

H
C (hidrocarbonetos não
queimados),
-

N
Ox (óxidos de azoto) detetados
por sondas de oxigénio
colocadas a
jusante dos
catalisadores,
-


partículas.Solicite a
verificação por um revendedor CITROËN ou uma
oficina qualificada.
Filtro de par tículas
(diesel)
Fixa.
Regeneração do filtro de partículas. É aconselhável que deixe o
motor em funcionamento até
a luz de aviso se apagar para que a
fase de regeneração
termine.
Para mais informações sobre a
Verificação dos níveis,
consulte a
secção correspondente.
Deteção de pressão
baixa dos pneus Fixa.
Um pneu vazio ou furado. Estacione e desligue a


ignição.
Substitua ou repare a
roda.
+ Fixa, acompanhada pela
luz de aviso de revisão.
Um sensor com defeito.
Solicite a
verificação por um CITROËN revendedor ou uma
oficina qualificada.
1
Instrumentos de bordo

14
Alerta de
transposição
involuntária da
faixa de rodagemIntermitente,
acompanhada de um
sinal sonoro.
Uma transposição involuntária de
linha do lado esquerdo ou direito.
Rode o
volante no sentido oposto para retomar a trajetória
correta.
Fixa, acompanhada de
um sinal sonoro. O alerta de transposição
involuntária da faixa de rodagem
está avariado. Limpe o


limpa-vidros.
Se o
problema persistir, o sistema deve ser verificado por
um concessionário CITROËN ou uma oficina qualificada.
Luz de aviso/indicadora
EstadoCausa Ações/Observações
Antiarranque
eletrónico Fixa.
A chave da ignição inserida não é
reconhecida.
O arranque é impossível. Use outra chave e solicite a
verificação da chave avariada
na rede CITROËN.
Para mais informações sobre Proteção antirroubo ,
consulte a
secção correspondente.
Acesa durante cerca de
10


segundos ao ligar
a


ignição.Acionamento do alarme.
Faça verificar o
estado das fechaduras na rede CITROËN
ou numa oficina qualificada.
Água no filtro de
gasóleo Fixa, acompanhada por
uma mensagem no visor. Existe água no filtro de combustível. Dirija-se a
um revendedor CITROËN ou uma oficina
qualificada para solicitar a
purga do filtro.
Para mais informações sobre os Verificações , consulte
a


secção correspondente.
AdBlue
® Fixa, depois intermitente,
acompanhada por uma
mensagem no visor. Uma diminuição da autonomia de
circulação.
Faça rapidamente um abastecimento de AdBlue®.
Para mais informações sobre AdBlue®, consulte a secção
c
orrespondente.
Instrumentos de bordo
