2019 CITROEN BERLINGO VAN Lietošanas Instrukcija (in Latvian)

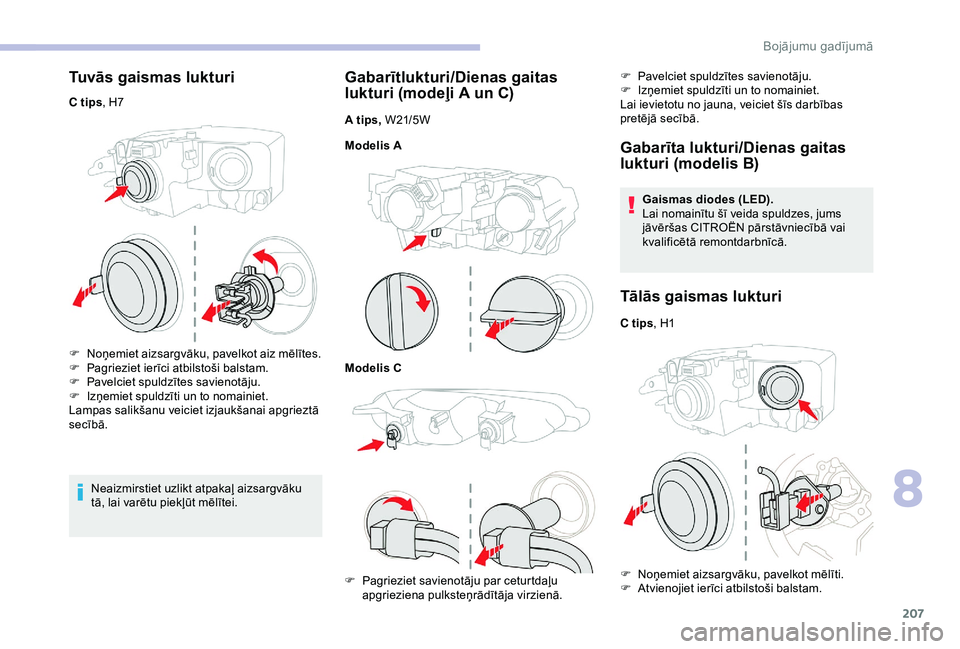

207
Tuvās gaismas lukturi
C tips, H7
F
N
oņemiet aizsargvāku, pavelkot aiz mēlītes.
F

P
agrieziet ierīci atbilstoši balstam.
F

P
avelciet spuldzītes savienotāju.
F

I
zņemiet spuldzīti un to nomainiet.
Lampas salikšanu veiciet izjaukšanai apgrieztā
secībā.
Neaizmirstiet uzlikt atpakaļ aizsargvāku
tā, lai varētu piekļūt mēlītei.
Gabarītlukturi/Dienas gaitas
lukturi (modeļi A un C)
A tips, W21/5W
Modelis A
Modelis C
F

P
agrieziet savienotāju par ceturtdaļu
apgrieziena pulksteņrādītāja virzienā. F

P
avelciet spuldzītes savienotāju.
F
I
zņemiet spuldzīti un to nomainiet.
Lai ievietotu no jauna, veiciet šīs darbības
pretējā secībā.
Gabarīta lukturi/Dienas gaitas
lukturi (modelis B)
Gaismas diodes (LED).
Lai nomainītu šī veida spuldzes, jums
jāvēršas CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Tālās gaismas lukturi
C tips , H1
F
N
oņemiet aizsargvāku, pavelkot mēlīti.
F

A
tvienojiet ierīci atbilstoši balstam.
8
Bojājumu gadījumā

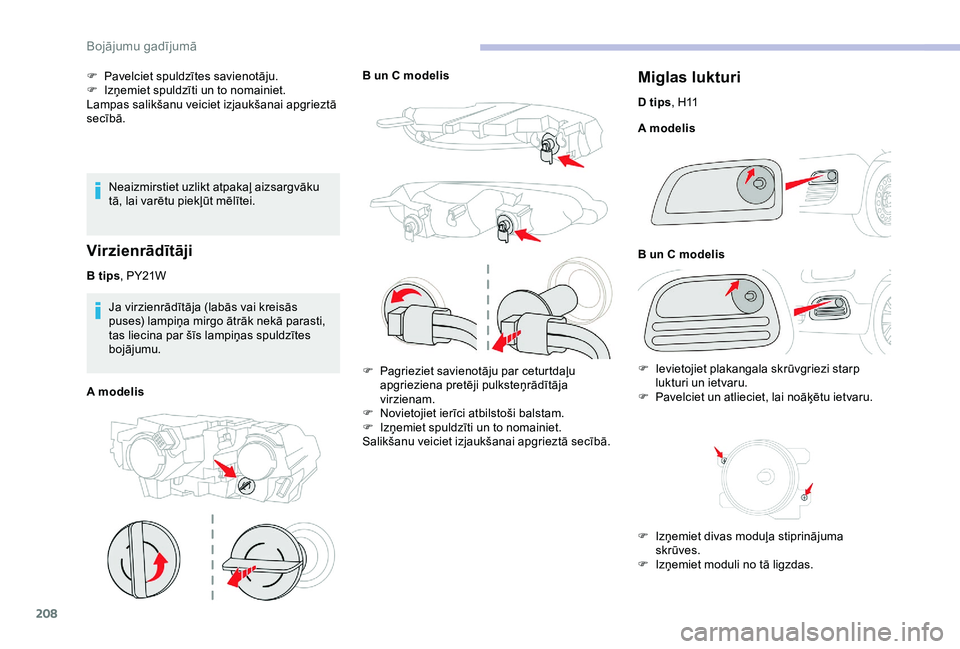

208
F Pavelciet spuldzītes savienotāju.
F I zņemiet spuldzīti un to nomainiet.
Lampas salikšanu veiciet izjaukšanai apgrieztā
secībā.
Neaizmirstiet uzlikt atpakaļ aizsargvāku
tā, lai varētu piekļūt mēlītei.
Virzienrādītāji
B tips, PY21W
Ja virzienrādītāja (labās vai kreisās
puses) lampiņa mirgo ātrāk nekā parasti,
tas liecina par šīs lampiņas spuldzītes
bojājumu. B un C
modelis
A modelis
Miglas lukturi
D tips , H11
A modelis
B un C modelis
F

I
zņemiet divas moduļa stiprinājuma
skrūves.
F

I
zņemiet moduli no tā ligzdas.
F

P

agrieziet savienotāju par ceturtdaļu
apgrieziena pretēji pulksteņrādītāja
virzienam.
F

N

ovietojiet ierīci atbilstoši balstam.
F

I

zņemiet spuldzīti un to nomainiet.
Salikšanu veiciet izjaukšanai apgrieztā secībā. F

I
evietojiet plakangala skrūvgriezi starp
lukturi un ietvaru.
F

P
avelciet un atlieciet, lai noāķētu ietvaru.
%RM

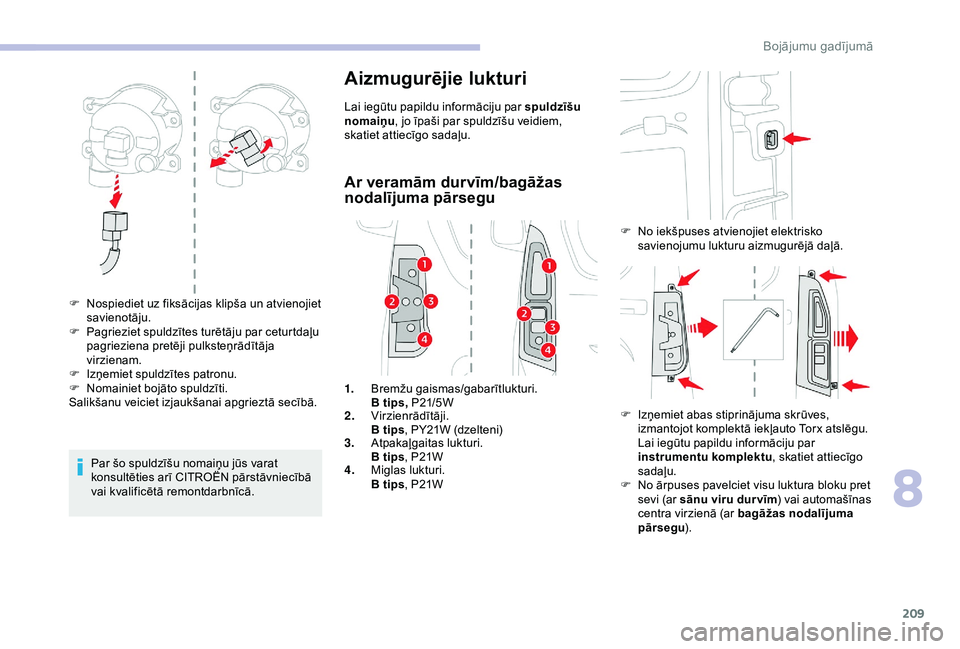

209
Par šo spuldzīšu nomaiņu jūs varat
konsultēties arī CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
Aizmugurējie lukturi
Lai iegūtu papildu informāciju par spuldzīšu
nomaiņu, jo īpaši par spuldzīšu veidiem,
skatiet attiecīgo sadaļu.
F

N

ospiediet uz fiksācijas klipša un atvienojiet
savienotāju.
F

P

agrieziet spuldzītes turētāju par ceturtdaļu
pagrieziena pretēji pulksteņrādītāja
virzienam.
F

I

zņemiet spuldzītes patronu.
F

N

omainiet bojāto spuldzīti.
Salikšanu veiciet izjaukšanai apgrieztā secībā.
Ar veramām durvīm/bagāžas
nodalījuma pārsegu
1. Bremžu gaismas/gabarītlukturi.
B
tips, P21/5W
2. Virzienrādītāji.
B
tips, PY21W (dzelteni)
3. Atpakaļgaitas lukturi.
B
tips, P21W
4. Miglas lukturi.
B
tips, P21W F

N
o iekšpuses atvienojiet elektrisko
savienojumu lukturu aizmugurējā daļā.
F
I
zņemiet abas stiprinājuma skrūves,
izmantojot komplektā iekļauto Torx atslēgu.
Lai iegūtu papildu informāciju par
instrumentu komplektu , skatiet attiecīgo
sadaļu.
F

N
o ārpuses pavelciet visu luktura bloku pret
sevi (ar sānu viru dur vīm ) vai automašīnas
centra virzienā (ar bagāžas nodalījuma
pārsegu ).
8
Bojājumu gadījumā

210
Uzmanieties, lai mēlītes un vadojums būtu pareizi
novietoti, lai izvairītos no vadu iespiešanas.
Pēc aizmugurējā virzienrādītāja spuldzītes
nomaiņas atiestatīšanas laiks ir apmēram
2 minūtes vai ilgāk.
F

P
abīdiet malā mēlītes un pēc tam izvelciet
spuldzītes turētāju.
F

I

zņemiet bojāto spuldzīti, viegli uz tās
uzspiežot, tad pagriežot to par ceturtdaļu
pagrieziena pretēji pulksteņrādītāja
virzienam.
F

N
omainiet spuldzīti.
Salikšanu veiciet izjaukšanai apgrieztā secībā.
Reģistrācijas zīmes apgaismojuma lampas
A tips , W5W -5W
Ar veramām dur vīm
F Atāķējiet salona apdares daļu.
F
A tvienojiet savienotāju, pabīdot uz sāniem
mēlītes.
F

P
agrieziet spuldzītes turētāju par ceturtdaļu
pagrieziena pretēji pulksteņrādītāja
virzienam.
F

N
omainiet spuldzi.
F

I
evietojiet spuldzītes turētāju atpakaļ vietā
un atkal pievienojiet savienotāju.
F

N
ovietojiet apdares daļu atpakaļ vietā.
Ar bagāžas nodalījuma pārsegu
F Ar skrūvgriezi noņemiet plastmasas pārsegu.
F

N
omainiet spuldzīti.
F

U
zlieciet atpakaļ un piespiediet plastmasas
pārsegu.
Trešais bremžu lukturis
A tips , W16W -16W
F
A
tskrūvējiet divus uzgriežņus.
F

P
iespiediet tapas.
F

J
a nepieciešams, atvienojiet savienotāju, lai
izņemtu lukturi.
F

N
omainiet spuldzīti.
Bojājumu gadījumā

211
Drošinātāja maiņa
Piekļuve instrumentu komplektam
Izņemšanai paredzētās knaibles atrodas aiz
drošinātāju kastes vāka.
F

A
tveriet vāciņa klipsi, pavelkot augšpusi pa
kreisi, tad pa labi.
F

P
ilnībā atbrīvojiet vāku un apgrieziet to.
F

I
zņemiet knaibles no korpusa.
Drošinātāja nomaiņa
Pirms drošinātāja nomaiņas:
F j ānoskaidro un jānovērš bojājuma cēlonis;
F

j
āizslēdz visi elektrības patērētāji;
F

j
ānodrošina automašīnas novietošana
nekustīgā stāvoklī, un jāizslēdz aizdedze;
F

j
ānosaka bojātais drošinātājs, izmantojot
drošinātāju izvietojuma tabulas un shēmas.
Lai noņemtu vai uzstādītu drošinātāju,
nepieciešams:
F

j
āizmanto īpaša pincete drošinātāja
izņemšanai no ligzdas un pēc izņemšanas
jāpārbauda drošinātāja tinumu stāvoklis;
F

v
ienmēr jānomaina bojātais drošinātājs
ar tādas pašas kategorijas (tādas pašas
krāsas) drošinātāju; atšķirīgas kategorijas
drošinātāja izmantošana var radīt
bojājumus (pastāv aizdegšanās risks).
Ja pēc drošinātāja nomaiņas atkal notiek
kļūme, pārbaudiet elektrosistēmu CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Labs Bojāts
Nomainot ar drošinātāju, kas nav parādīts
pretējā pusē esošajās drošinātāju izvietojuma
tabulās, var rasties nopietni automašīnas
darbības traucējumi. Konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Elektrisko piederumu uzstādīšana
Jūsu automašīnas elektrosistēma ir
paredzēta darbībai ar standarta vai
papildu aprīkojumu.
Pirms cita elektriskā aprīkojuma vai
piederumu uzstādīšanas automašīnā
sazinieties ar CITROËN pārstāvniecību
vai kvalificētu remontdarbnīcu.Pincete
CITROËN neuzņemas atbildību
par izmaksām, kas radušās,
veicot automašīnas remontu vai
novēršot darbības traucējumus
CITROËNnepiegādātu un neieteiktu
piederumu rezultātā un tādu
piederumu uzstādīšanas dēļ, kas
uzstādīti, neievērojot norādījumus, it
īpaši tad, ja visu pievienoto papildu
piederumu kopējais patēriņš pārsniedz
10
mil
iampērus.
8
Bojājumu gadījumā

212
Plašāku informāciju par sakabes āķa
vai taksometram paredzēta aprīkojuma
uzstādīšanu, konsultējieties CITROËN
pārstāvniecībā.
Drošinātāji borta panelī
Drošinātāju kārba atrodas priekšējā paneļa
apakšdaļā (kreisajā pusē).
Piekļūšana drošinātājiem
Turpmāk aprakstītie drošinātāji var atšķirties
atkarībā no automašīnas aprīkojuma līmeņa.
F

A
tveriet vāciņa klipsi, pavelkot augšpusi pa
kreisi, tad pa labi.
Drošinātāja Nr.Kategorija ( A)Funkcijas
F1 10
Bezvadu viedtālruņa lādētājs, elektriskais hromētais atpakaļskata spogulis.
F4 15Skaņas signāls
F6 20Vējstikla mazgāšanas sūknis.
F7 1012
V ligzda (aizmugurē).
F10 30Elektriskās slēdzenes modulis.
F13 10Telemātika un radio vadības.
F14 5Signalizācija, uzlabotais telekomunikāciju bloks.
F19 3Piekabes saskarnes bloks
F23 5Vispārējs piekabes saskarnes bloks.
F27 5Papildu apsilde
F29 20Audio sistēma, skārienekrāns.
F31 15Audio sistēma (pieejams kā piederums).
F32 1512
V ligzda (priekšējā).
F34 5Spoguļa kontrole.
F36 5USB ligzda.
Bojājumu gadījumā

213
Drošinātāji motora
nodalījumā
Drošinātāju kārba atrodas zem motora
nodalījuma pārsega blakus akumulatoram.
Piekļūšana drošinātājiem
F Atbrīvojiet abas skavas A.
F N oņemiet vāku.
F

N
omainiet drošinātāju.
F

P
ēc pabeigšanas rūpīgi aizveriet vāku,
nofiksējiet abas skavas A, lai garantētu
drošinātāju kastes hermētiskumu.
Drošinātāja N r.Kategorija(A)Funkcijas
F16 15Priekšējais miglas
lukturis.
F18 10Labās puses tālās
gaismas.
F19 10Kreisās puses
galvenais tālās
gaismas lukturis.
F29 40Priekšējais stikla
tīrītājs.
12 V akumulators
Dzinēja iedarbināšana, izmantojot vēl
vienu akumulatoru vai izlādētā akumulatora
uzlādēšanu.
Svina skābes startera
akumulatori
Akumulatori satur kaitīgas vielas,
piemēram, sērskābi un svinu.
No tiem jāatbrīvojas atbilstoši spēkā
esošo likumu prasībām, un nekādā
gadījumā tos nedrīkst izmest kopā ar
sadzīves atkritumiem.
Nododiet vecās tālvadības pults
baterijas un automašīnas akumulatorus
īpašā savākšanas punktā.
Pirms darbībām ar akumulatoru
nodrošiniet acu un sejas aizsardzību.
Lai izvairītos no sprādzienbīstamas
situācijas vai uzliesmošanas, jebkura
darbība ar akumulatoru jāveic labi
vēdinātā telpā un vietā, kuras tuvumā nav
liesmas vai dzirksteļu avotu.
Pēc tam nomazgājiet rokas.
Versijām, kas aprīkotas ar Stop & Start
sistēmu, ir specifiskas tehnoloģijas
un specifikācijas 12
V svina-skābes
akumulators.
Tā nomaiņu drīkst veikt tikai CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā.
8
Bojājumu gadījumā

214
Piekļūšana akumulatoram
Akumulators atrodas zem motora pārsega.
F A tveriet motora pārsegu, izmantojot iekšējo
atvēršanas sviru un pēc tam ārējo drošības
fiksatoru.
F

N
ostipriniet motora pārsegu ar balstu.
Papildu informāciju par motora pārsegu
un motoru skatiet attiecīgajā sadaļā.
Dzinēja iedarbināšana no
cita akumulatora
Ja jūsu automašīnas akumulators ir izlādējies,
dzinēju iespējams no jauna iedarbināt ar
rezer ves akumulatoru (ārēju vai no citas
automašīnas) un rezer ves vadu palīdzību vai
arī ar akumulatora pastiprinātāja palīdzību. Nekādā gadījumā neiedarbiniet dzinēju,
pievienojot akumulatora lādētāju.
Nekādā gadījumā neizmantojiet 24
V vai
lielākas jaudas akumulatora pastiprinātāju.
Vispirms pārbaudiet, vai rezer ves
akumulatora nominālais spriegums ir 12 V
un tā minimālā veiktspēja ir vienāda ar
izlādētā akumulatora veiktspēju.
Abas automašīnas nedrīkst saskarties.
Izslēdziet visas abu automašīnu daļas
un ierīces, kas patērē elektroenerģiju
(audiosistēmas, stikla tīrītājus, lukturus
u t t .) .
Pārliecinieties, ka iedarbināšanai no
ārējā strāvas avota paredzētie vadi
neatrodas tuvu dzinēja kustīgajām daļām
(ventilatoram, siksnai utt.).
Neatvienojiet akumulatora (+) spailes, ja
dzinējs darbojas.
Akumulatora spaile (-) nav pieejama.
Attālais masas punkts atrodas automašīnas
priekšpusē. F
I
edarbiniet nebojātās automašīnas dzinēju
un ļaujiet tam dažas minūtes darboties.
F
I
eslēdziet bojātās automašīnas starteri un
ļaujiet dzinējam darboties.
Ja dzinējs neiedarbojas uzreiz, izslēdziet
aizdedzi, nogaidiet brīdi un tikai pēc tam
mēģiniet vēlreiz.
F
P
agaidiet, līdz tas atsāk darbību tukšgaitā.
F
A
tvienojiet iedarbināšanai no ārējā strāvas
avota paredzētos vadus apgrieztā secībā .
F
D
arbiniet dzinēju, automašīnai braucot vai
stāvot, vismaz 30 minūtes, līdz akumulators
ir sasniedzis pietiekamu uzlādes līmeni.
Atsevišķas funkcijas, piemēram, „Stop &
Start” nav pieejamas, kamēr akumulators
nav pietiekami uzlādēts.
F
P
ievienojiet sarkano kabeli pie izlādētā
akumulatora A spailes (+) (pie metāla
līkuma) un pēc tam pie papildu akumulatora
B vai pastiprinātāja (+) spailes. F

P
ievienojiet vienu zaļā vai melnā
kabeļa galu pie papildu akumulatora B
vai pastiprinātāja (-) spailes (vai citas
automašīnas zemējuma punkta).
F
P
ievienojiet otru zaļā vai melnā kabeļa
galu pie bojātās automašīnas zemējuma
punkta C.
Bojājumu gadījumā
