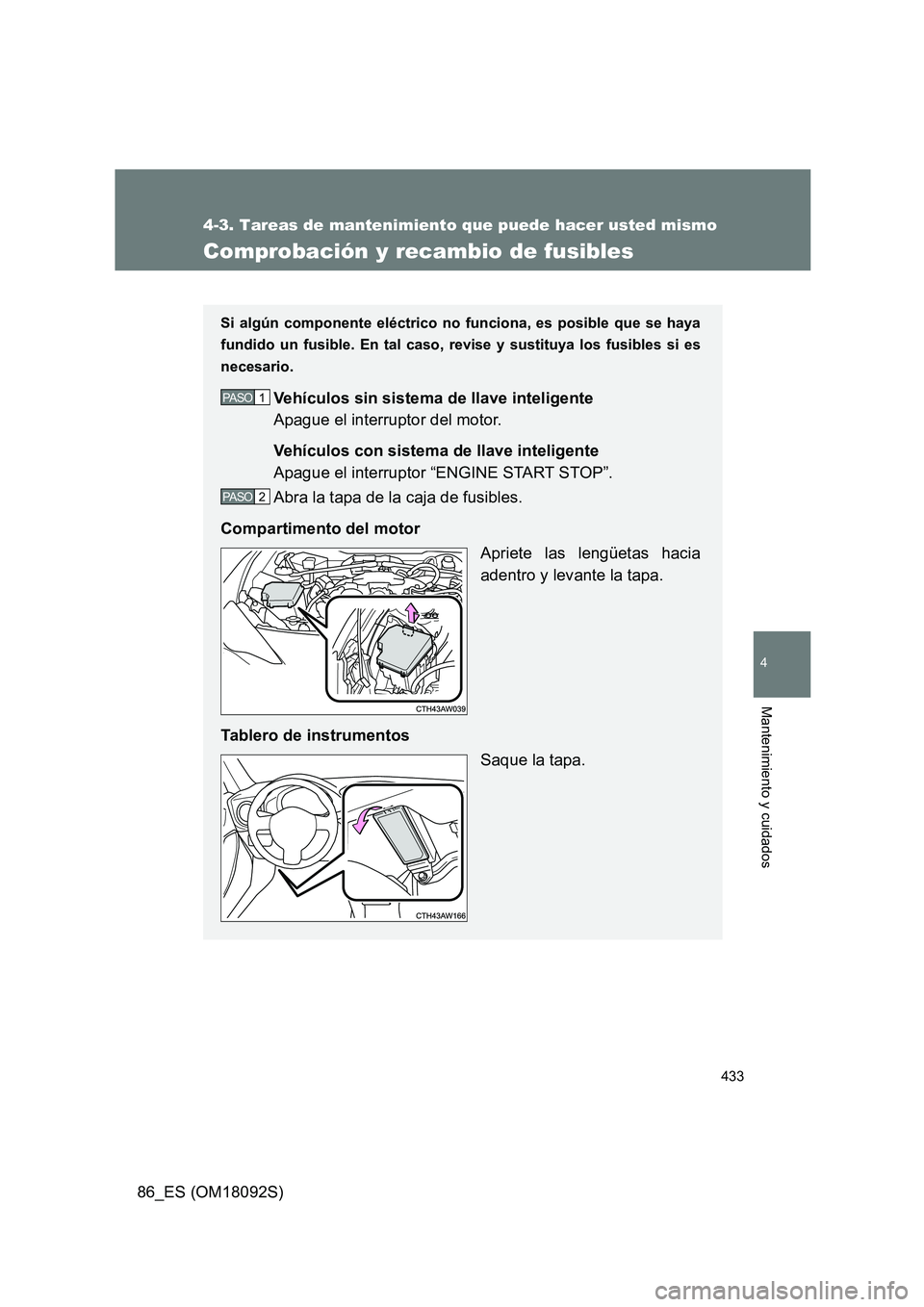

Comprobación y recambio de fusibles
Si algún componente eléctrico no funciona, es posible que se haya
fundido un fusible. En tal caso, revise y sustituya los fusibles si es
necesario.
Vehículos sin sistema de llave inteligente
Apague el interruptor del motor.
Vehículos con sistema de llave inteligente
Apague el interruptor “ENGINE START STOP”.
Abra la tapa de la caja de fusibles.
Compartimento del motor
Apriete las lengüetas hacia
adentro y levante la tapa.
Tablero de instrumentos
Saque la tapa.
1 PASO
2 PASO

434
4-3. Tareas de mantenimiento que puede hacer usted mismo
86_ES (OM18092S)

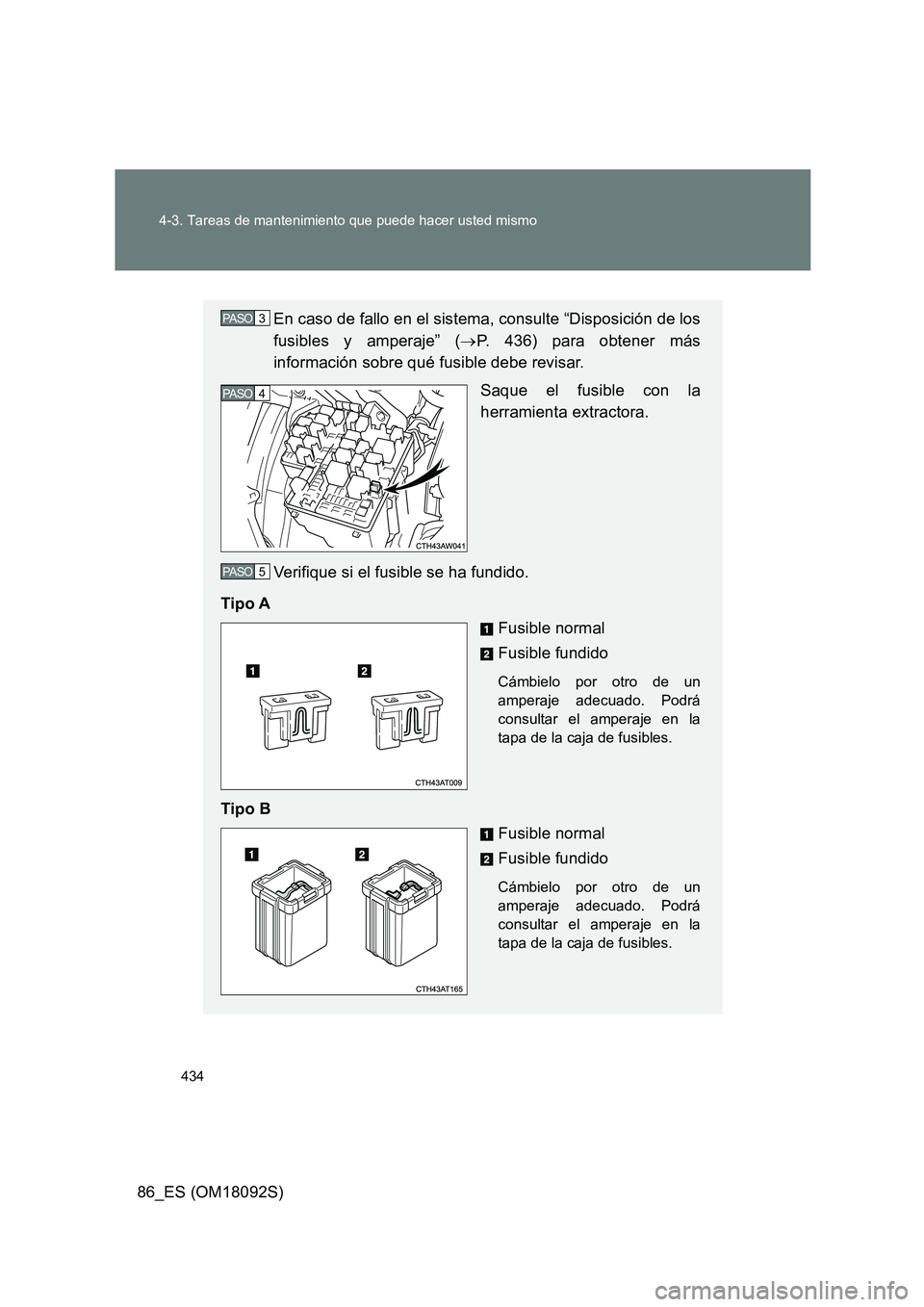

En caso de fallo en el sistema, consulte “Disposición de los
fusibles y amperaje” ( P. 436) para obtener más
información sobre qué fusible debe revisar.
Saque el fusible con la
herramienta extractora.
Verifique si el fusible se ha fundido.
Tipo A
Fusible normal
Fusible fundido
Cámbielo por otro de un
amperaje adecuado. Podrá
consultar el amperaje en la
tapa de la caja de fusibles.
Tipo B
Fusible normal
Fusible fundido
Cámbielo por otro de un
amperaje adecuado. Podrá
consultar el amperaje en la
tapa de la caja de fusibles.
3 PASO
4 PASO
5 PASO

435
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
86_ES (OM18092S)

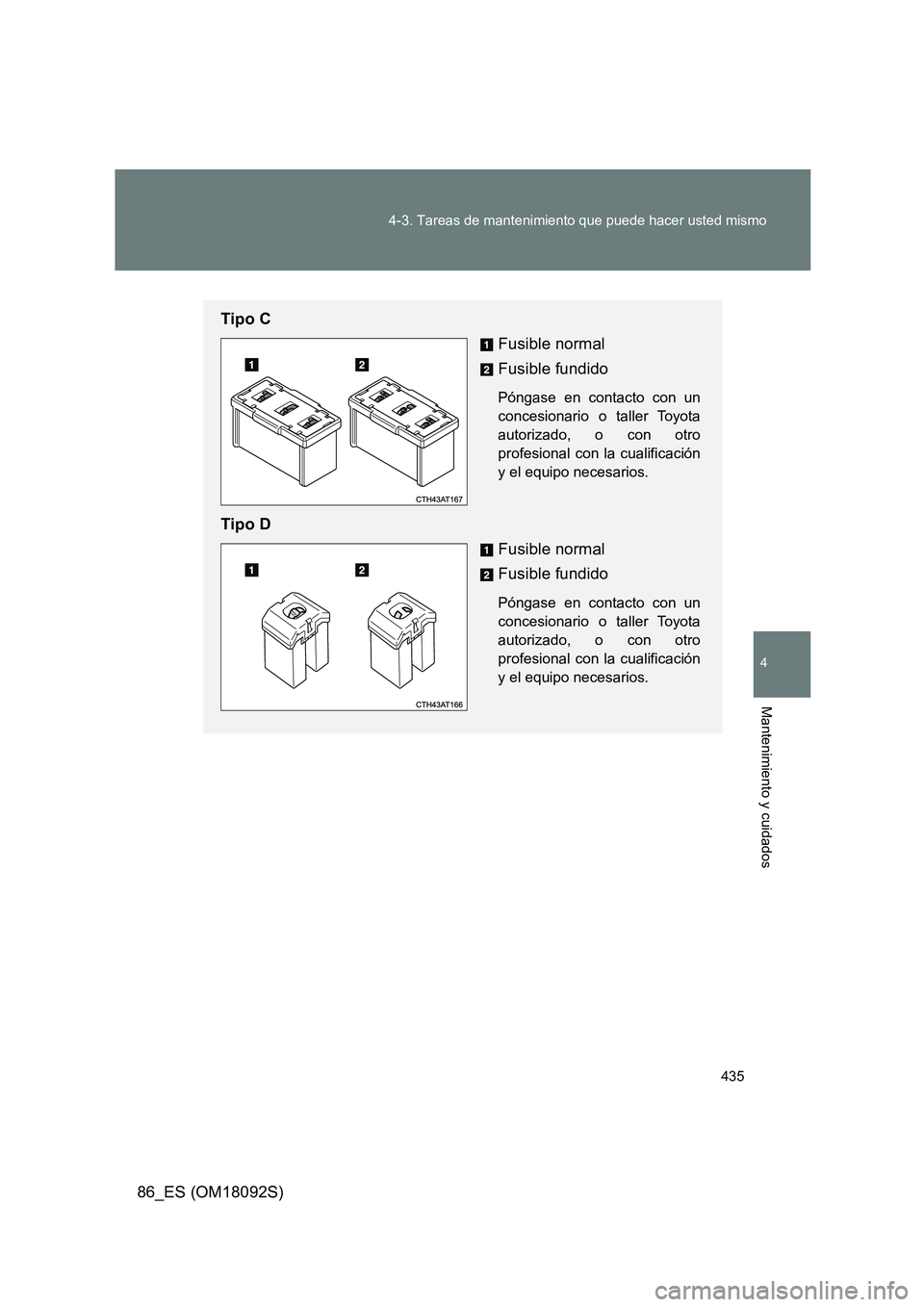

Tipo C
Fusible normal
Fusible fundido
Póngase en contacto con un
concesionario o taller Toyota
autorizado, o con otro
profesional con la cualificación
y el equipo necesarios.
Tipo D
Fusible normal
Fusible fundido
Póngase en contacto con un
concesionario o taller Toyota
autorizado, o con otro
profesional con la cualificación
y el equipo necesarios.

436
4-3. Tareas de mantenimiento que puede hacer usted mismo
86_ES (OM18092S)

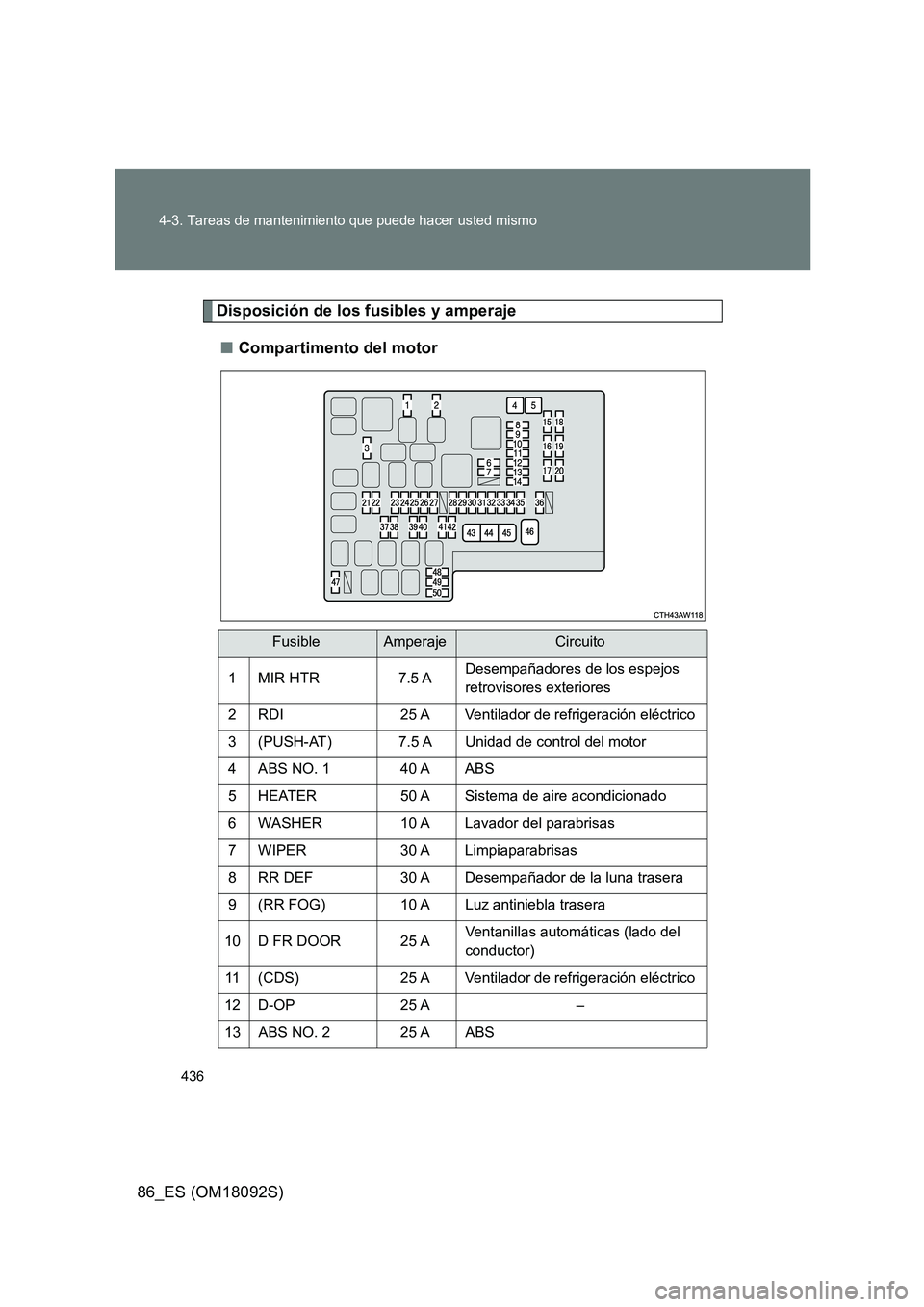

Disposición de los fusibles y amperaje
■ Compartimento del motor
FusibleAmperajeCircuito
1 MIR HTR 7.5 A Desempañadores de los espejos
retrovisores exteriores
2 RDI 25 A Ventilador de refrigeración eléctrico
3 (PUSH-AT) 7.5 A Unidad de control del motor
4 ABS NO. 1 40 A ABS
5 HEATER 50 A Sistema de aire acondicionado
6 WASHER 10 A Lavador del parabrisas
7 WIPER 30 A Limpiaparabrisas
8 RR DEF 30 A Desempañador de la luna trasera
9 (RR FOG) 10 A Luz antiniebla trasera
10 D FR DOOR 25 A Ventanillas automáticas (lado del
conductor)
11 (CDS) 25 A Ventilador de refrigeración eléctrico
12 D-OP 25 A ‒
13 ABS NO. 2 25 A ABS

437
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
86_ES (OM18092S)

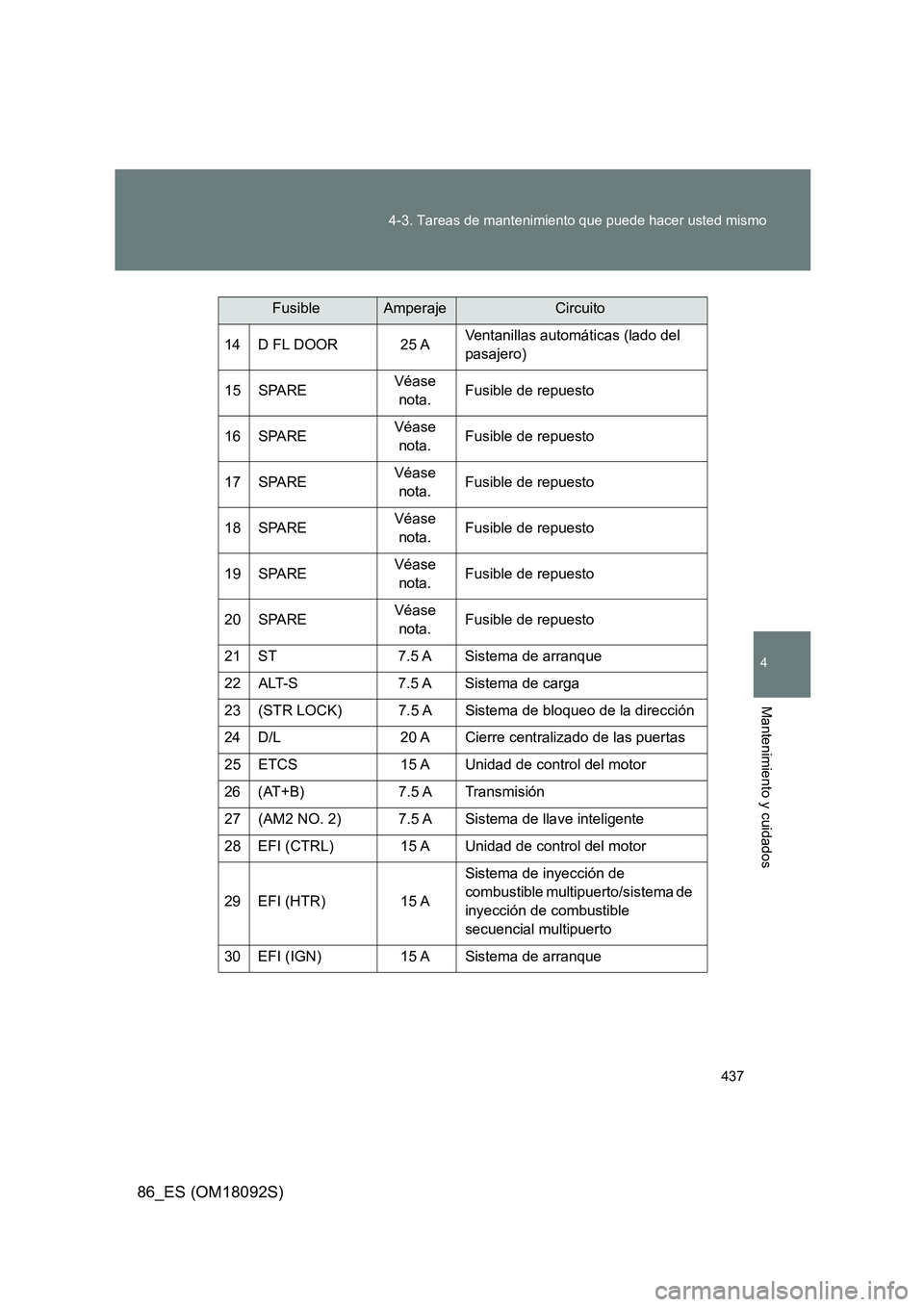

14 D FL DOOR 25 A Ventanillas automáticas (lado del
pasajero)
15 SPARE Véase
nota. Fusible de repuesto
16 SPARE Véase
nota. Fusible de repuesto
17 SPARE Véase
nota. Fusible de repuesto
18 SPARE Véase
nota. Fusible de repuesto
19 SPARE Véase
nota. Fusible de repuesto
20 SPARE Véase
nota. Fusible de repuesto
21 ST 7.5 A Sistema de arranque
22 ALT-S 7.5 A Sistema de carga
23 (STR LOCK) 7.5 A Sistema de bloqueo de la dirección
24 D/L 20 A Cierre centralizado de las puertas
25 ETCS 15 A Unidad de control del motor
26 (AT+B) 7.5 A Transmisión
27 (AM2 NO. 2) 7.5 A Sistema de llave inteligente
28 EFI (CTRL) 15 A Unidad de control del motor
29 EFI (HTR) 15 A
Sistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto
30 EFI (IGN) 15 A Sistema de arranque
FusibleAmperajeCircuito

438
4-3. Tareas de mantenimiento que puede hacer usted mismo
86_ES (OM18092S)

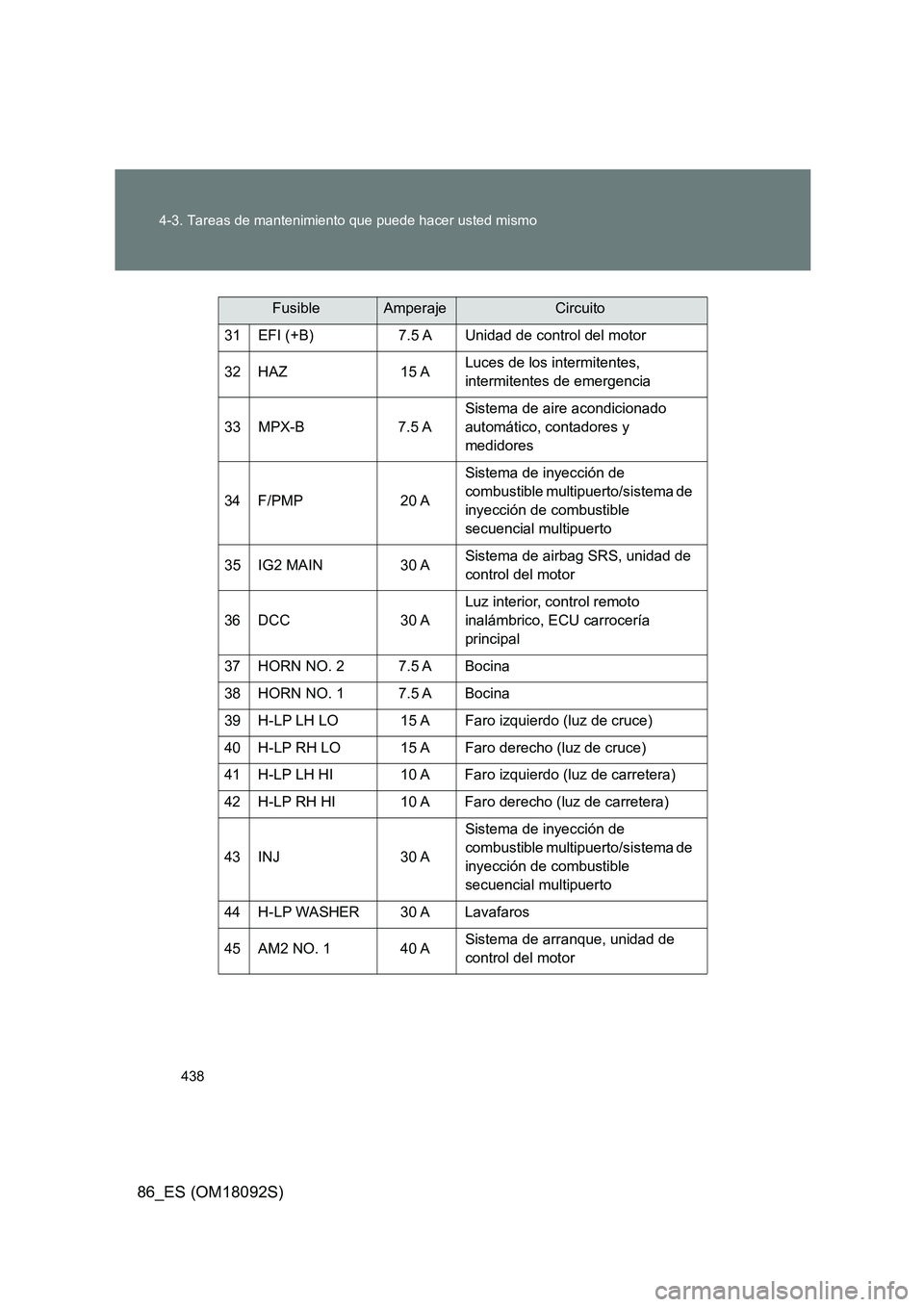

31 EFI (+B) 7.5 A Unidad de control del motor
32 HAZ 15 A Luces de los intermitentes,
intermitentes de emergencia
33 MPX-B 7.5 A
Sistema de aire acondicionado
automático, contadores y
medidores
34 F/PMP 20 A
Sistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto
35 IG2 MAIN 30 A Sistema de airbag SRS, unidad de
control del motor
36 DCC 30 A
Luz interior, control remoto
inalámbrico, ECU carrocería
principal
37 HORN NO. 2 7.5 A Bocina
38 HORN NO. 1 7.5 A Bocina
39 H-LP LH LO 15 A Faro izquierdo (luz de cruce)
40 H-LP RH LO 15 A Faro derecho (luz de cruce)
41 H-LP LH HI 10 A Faro izquierdo (luz de carretera)
42 H-LP RH HI 10 A Faro derecho (luz de carretera)
43 INJ 30 A
Sistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto
44 H-LP WASHER 30 A Lavafaros
45 AM2 NO. 1 40 A Sistema de arranque, unidad de
control del motor
FusibleAmperajeCircuito

439
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
86_ES (OM18092S)

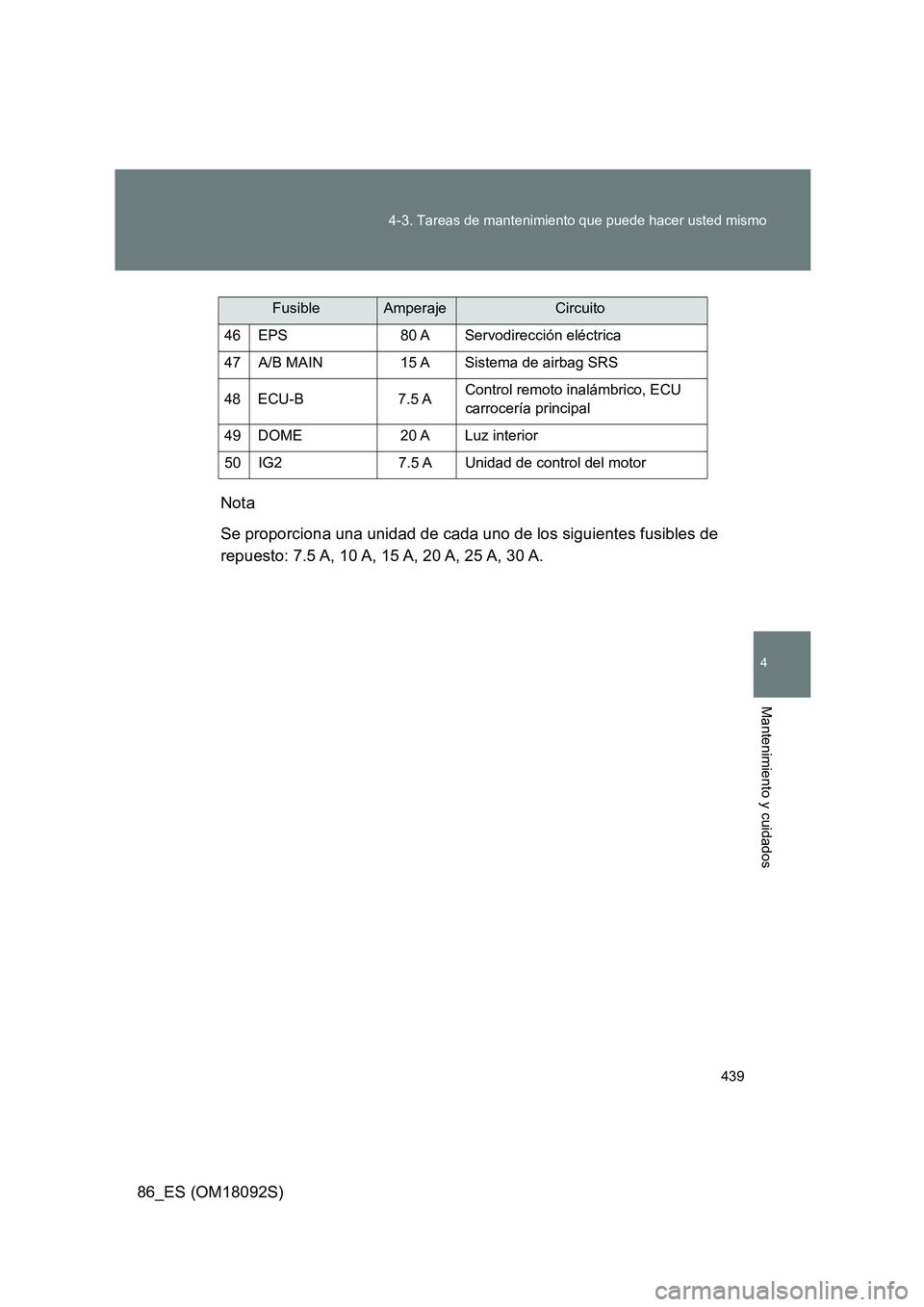

Nota
Se proporciona una unidad de cada uno de los siguientes fusibles de
repuesto: 7.5 A, 10 A, 15 A, 20 A, 25 A, 30 A.
46 EPS 80 A Servodirección eléctrica
47 A/B MAIN 15 A Sistema de airbag SRS
48 ECU-B 7.5 A Control remoto inalámbrico, ECU
carrocería principal
49 DOME 20 A Luz interior
50 IG2 7.5 A Unidad de control del motor
FusibleAmperajeCircuito

440
4-3. Tareas de mantenimiento que puede hacer usted mismo
86_ES (OM18092S)

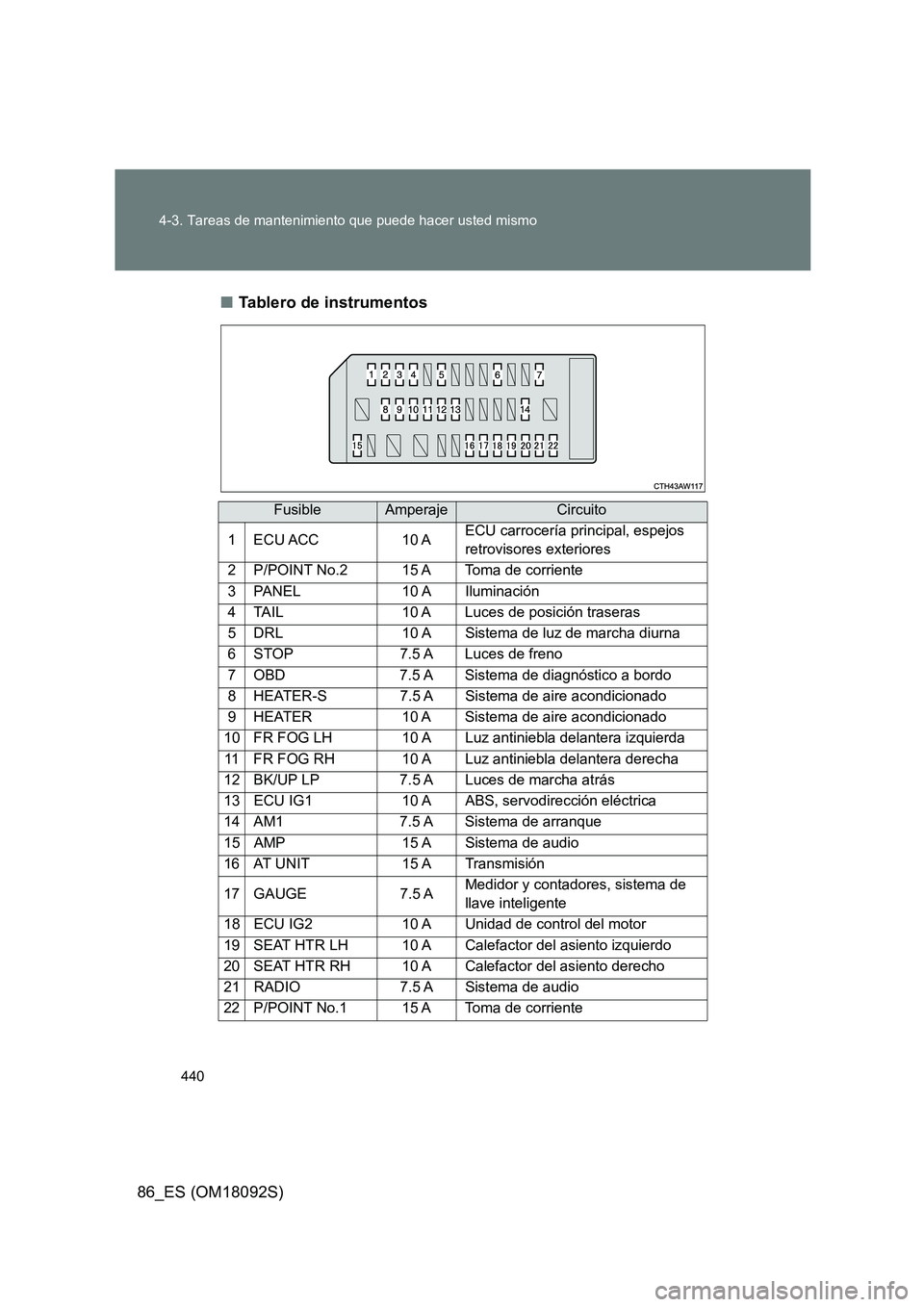

■ Tablero de instrumentos
FusibleAmperajeCircuito
1 ECU ACC 10 A ECU carrocería principal, espejos
retrovisores exteriores
2 P/POINT No.2 15 A Toma de corriente
3 PANEL 10 A Iluminación
4 TAIL 10 A Luces de posición traseras
5 DRL 10 A Sistema de luz de marcha diurna
6 STOP 7.5 A Luces de freno
7 OBD 7.5 A Sistema de diagnóstico a bordo
8 HEATER-S 7.5 A Sistema de aire acondicionado
9 HEATER 10 A Sistema de aire acondicionado
10 FR FOG LH 10 A Luz antiniebla delantera izquierda
11 FR FOG RH 10 A Luz antiniebla delantera derecha
12 BK/UP LP 7.5 A Luces de marcha atrás
13 ECU IG1 10 A ABS, servodirección eléctrica
14 AM1 7.5 A Sistema de arranque
15 AMP 15 A Sistema de audio
16 AT UNIT 15 A Transmisión
17 GAUGE 7.5 A Medidor y contadores, sistema de
llave inteligente
18 ECU IG2 10 A Unidad de control del motor
19 SEAT HTR LH 10 A Calefactor del asiento izquierdo
20 SEAT HTR RH 10 A Calefactor del asiento derecho
21 RADIO 7.5 A Sistema de audio
22 P/POINT No.1 15 A Toma de corriente
