2018 JEEP RENEGADE Руководство по эксплуатации и техобслуживанию (in Russian)

направлении, указанном стрелкой В, так,
чтобы разблокировать ее в выдвинутом
положении. Затем снимите буксирную
тягу с опорной трубы. После этого
рукоятку можно отпустить (она
автоматически отключается в
разблокированном положении).
Закрепите буксирную тягу в багажном
отделении таким образом, чтобы ее
нельзя было испачкать и/или повредить
при контакте с другими
транспортируемыми предметами.
Затем вставьте заглушку в опорную
трубу.
Предупреждения
Прикрепите табличку на хорошо видимом
месте на автомобиле, вблизи опорной
трубы или на внутренней стороне
багажного отделения.
Для правильной работы системы
необходимо периодически удалять все
отложения грязи, которые могут
скапливаться на буксирной тяге и
опорной трубе. Замок можно
обрабатывать только графитом.Периодически смазывайте смазкой, не
содержащей смол, или маслом для
шарнирныхсоединений поверхности
скольжения и шарниры. Смазка служит
также дополнительной защитой от
коррозии.
При мойке автомобиля струей пара
необходимо предварительно снять
буксирную тягу со сферической головкой
и вставить специальную заглушку.
Буксирная тяга со сферической головкой
не должна обрабатываться паром.
В комплекте со съемной буксирной тягой
со сферической головкой поставляются
два ключа. Запишите четырехзначный
номер ключа и храните его в надежном
месте. Этот номер необходим в том
случае, если вам потребуется
изготовление дубликатов ключей.
ПРЕДУПРЕЖД ЕНИЕ Для установки
буксировочного крюка обратитесь в
сервисный центр Jeep.
ВНИМАНИЕ!
148)Система ABS, которой оснащен
автомобиль, не управляет тормозной
системой прицепа. На скользких покрытиях
необходимо проявлять повышенную
осторожность.149)Запрещается вносить изменения в
тормозную систему автомобиля для
управления тормозами прицепа. Тормозная
система прицепа должна быть полностью
независима от гидравлической тормозной
системы автомобиля.
207

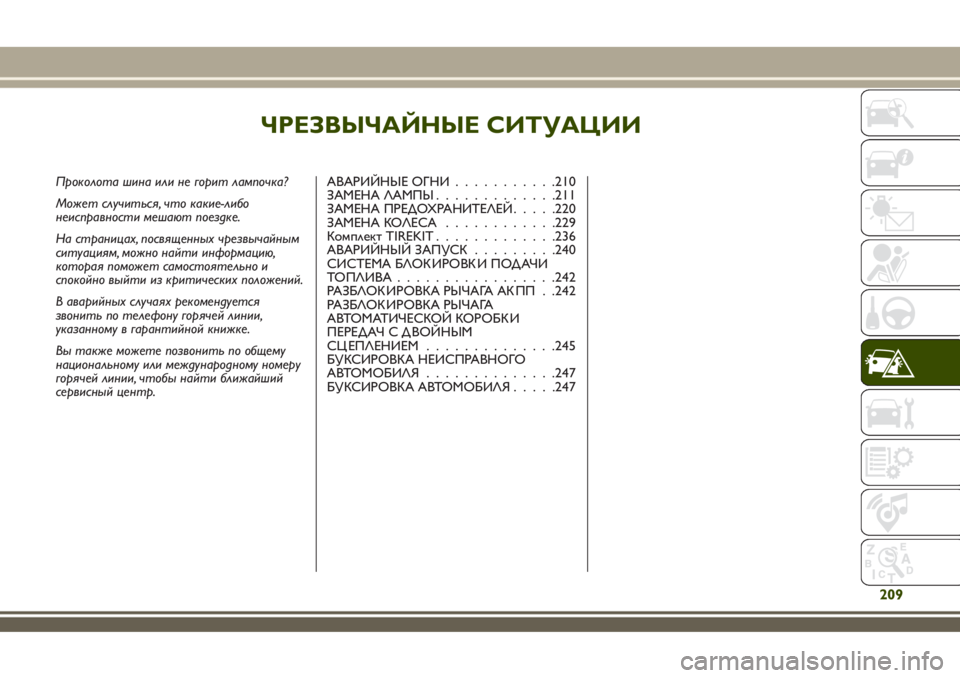

ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ
Проколота шина или не горит лампочка?
Может случиться, что какие-либо
неисправности мешают поездке.
На страницах, посвященных чрезвычайным
ситуациям, можно найти информацию,
которая поможет самостоятельно и
спокойно выйти из критических положений.
В аварийных случаях рекомендуется
звонить по телефону горячей линии,
указанному в гарантийной книжке.
Вы также можете позвонить по общему
национальному или международному номеру
горячей линии, чтобы найти ближайший
сервисный центр.АВАРИЙНЫЕ ОГНИ...........210
ЗАМЕНА ЛАМПЫ.............211
ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ.....220
ЗАМЕНА КОЛЕСА............229
Комплект TIREKIT.............236
АВАРИЙНЫЙ ЗАПУСК.........240
СИСТЕМА БЛОК ИРОВК И ПОДАЧИ
ТОПЛИВА.................242
РАЗБЛОК ИРОВКА РЫЧАГА АК ПП . .242
РАЗБЛОК ИРОВКА РЫЧАГА
АВТОМАТИЧЕСКОЙ КОРОБК И
ПЕРЕДАЧ С Д ВОЙНЫМ
СЦ ЕПЛЕНИЕМ..............245
БУКСИРОВКА НЕИСПРАВНОГО
АВТОМОБИЛЯ..............247
БУКСИРОВКА АВТОМОБИЛЯ.....247
209

АВАРИЙНЫЕ ОГНИ
УПРАВЛЕНИЕ
Нажмите кнопку РИС. 139, чтобы
включить/выключить фары.
При включенныхаварийныхогнях
начинают мигать контрольные лампы
и.
ПРЕДУПРЕЖД ЕНИЕ Использование
аварийныхогней регламентируется
правилами дорожного движения в
стране нахождения. Такие предписания
следует соблюдать.
Аварийное торможение
В случае аварийного торможения
автоматически включаются аварийные
огни и одновременно на панели приборов
загораются контрольные лампы
и.
Аварийные огни автоматически
выключаются, когда торможение
перестает быть аварийным.
139J0A0954C
210
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ
ЗАМЕНА ЛАМПЫ
150) 151) 152) 153)76)
ОБЩИЕ УКАЗАНИЯПрежде чем приступить к замене
лампы, проверьте, не окислились ли
контакты;
замените перегоревшие лампы на
лампы такого же типа и мощности;
после замены лампы в фарахвсегда
проверяйте регулировку пучка света;
прежде чем приступить к замене
лампы, убедитесь в целостности
соответствующего предохранителя.
Расположение предохранителей указано в
параграфе «Замена предохранителей»
настоящего раздела.

ПРЕДУПРЕЖД ЕНИЕ В условиях
холодного или влажного климата, после
проливного дождя или мойки
поверхность фар или задних фонарей
может запотевать и/или с внутренней
стороны может скапливаться
конденсат. Это естественное явление,
возникающее в результате разницы
температур и влажности воздуха между
внутренней и внешней стороной
стекла, что не указывает на наличие
неисправности и не влияет на работу
осветительныхприборов. После
включения фар запотевание быстро
исчезает, начиная постепенно от
центра рассеивателя света к краям.
211

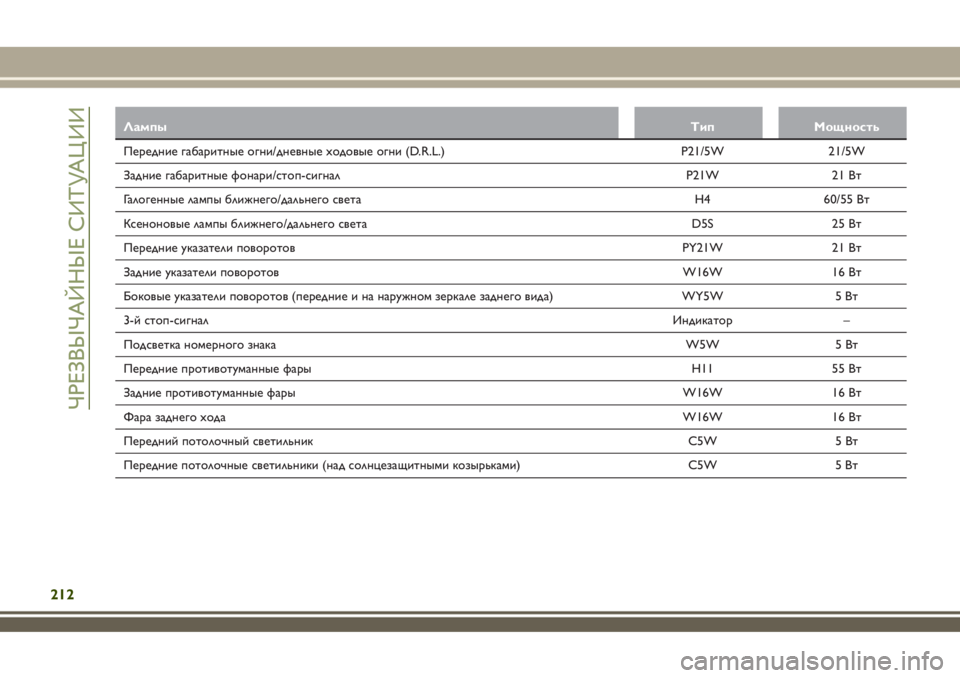

ЛампыТип Мощность
Передние габаритные огни/дневные ходовые огни (D.R.L.) P21/5W 21/5W
Задние габаритные фонари/стоп-сигнал P21W 21 Вт
Галогенные лампы ближнего/дальнего света H4 60/55 Вт
Ксеноновые лампы ближнего/дальнего света D5S 25 Вт
Передние указатели поворотов PY21W 21 Вт
Задние указатели поворотов W16W 16 Вт
Боковые указатели поворотов (передние и на наружном зеркале заднего вида) WY5W 5 Вт
3-й стоп-сигналИндикатор –
Подсветка номерного знака W5W 5 Вт
Передние противотуманные фары H11 55 Вт
Задние противотуманные фары W16W 16 Вт
Фара заднего ходаW16W 16 Вт
Передний потолочный светильник C5W 5 Вт
Передние потолочные светильники (над солнцезащитными козырьками) C5W 5 Вт
212
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

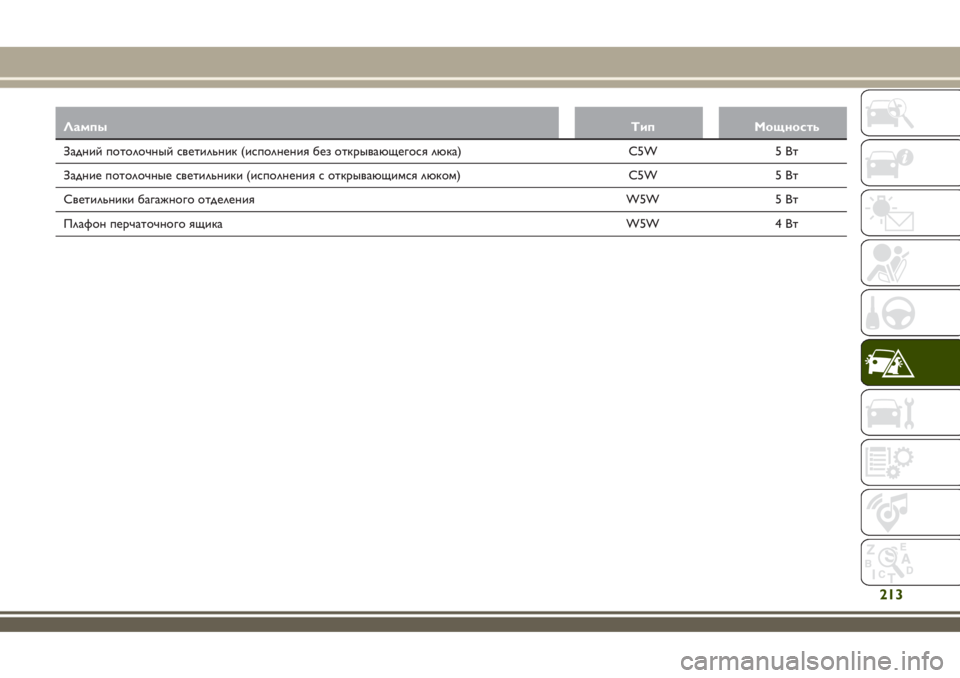

ЛампыТип Мощность
Задний потолочный светильник (исполнения без открывающегося люка) C5W 5 Вт
Задние потолочные светильники (исполнения с открывающимся люком) C5W 5 Вт
Светильники багажного отделения W5W 5 Вт
Плафон перчаточного ящика W5W 4 Вт
213

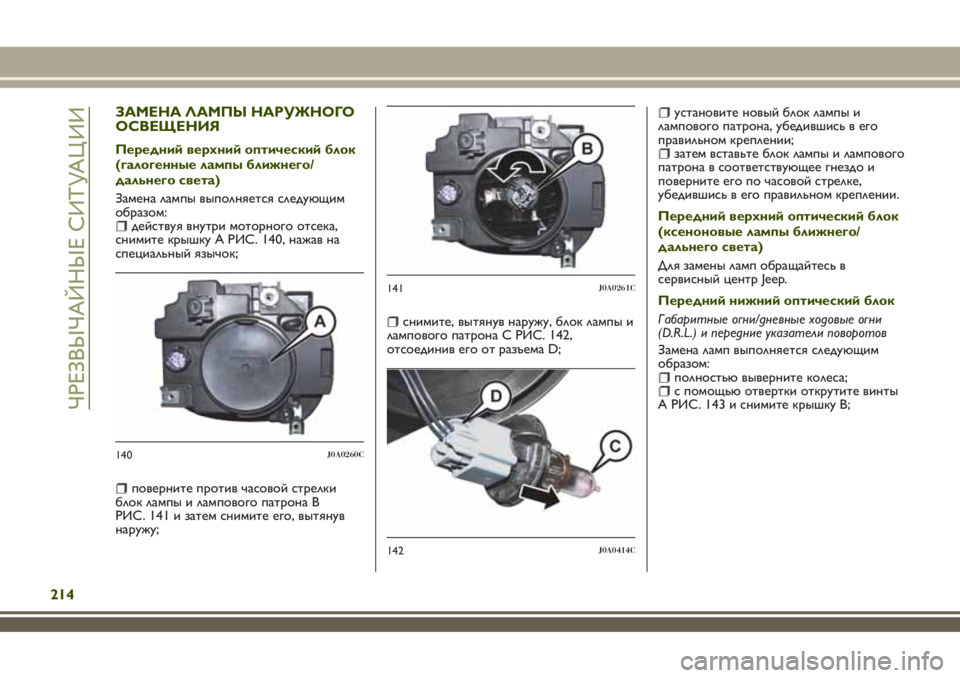

ЗАМЕНА ЛАМПЫ НАРУЖНОГО
ОСВЕЩЕНИЯ
Передний верхний оптический блок
(галогенные лампы ближнего/
дальнего света)
Замена лампы выполняется следующим
образом:
действуя внутри моторного отсека,
снимите крышку A РИС. 140, нажав на
специальный язычок;
поверните против часовой стрелки
блок лампы и лампового патрона B
РИС. 141 и затем снимите его, вытянув
наружу;
снимите, вытянув наружу, блок лампы и
лампового патрона C РИС. 142,
отсоединив его от разъема D;
установите новый блок лампы и
лампового патрона, убедившись в его
правильном креплении;
затем вставьте блок лампы и лампового
патрона в соответствующее гнездо и
поверните его по часовой стрелке,
убедившись в его правильном креплении.
Передний верхний оптический блок
(ксеноновые лампы ближнего/
дальнего света)
Для замены ламп обращайтесь в
сервисный центр Jeep.
Передний нижний оптический блок
Габаритные огни/дневные ходовые огни
(D.R.L.) и передние указатели поворотов
Замена ламп выполняется следующим
образом:
полностью выверните колеса;с помощью отвертки открутите винты
A РИС. 143 и снимите крышку В;
140J0A0260C
141J0A0261C
142J0A0414C
214
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ
