2018 JEEP RENEGADE Руководство по эксплуатации и техобслуживанию (in Russian)

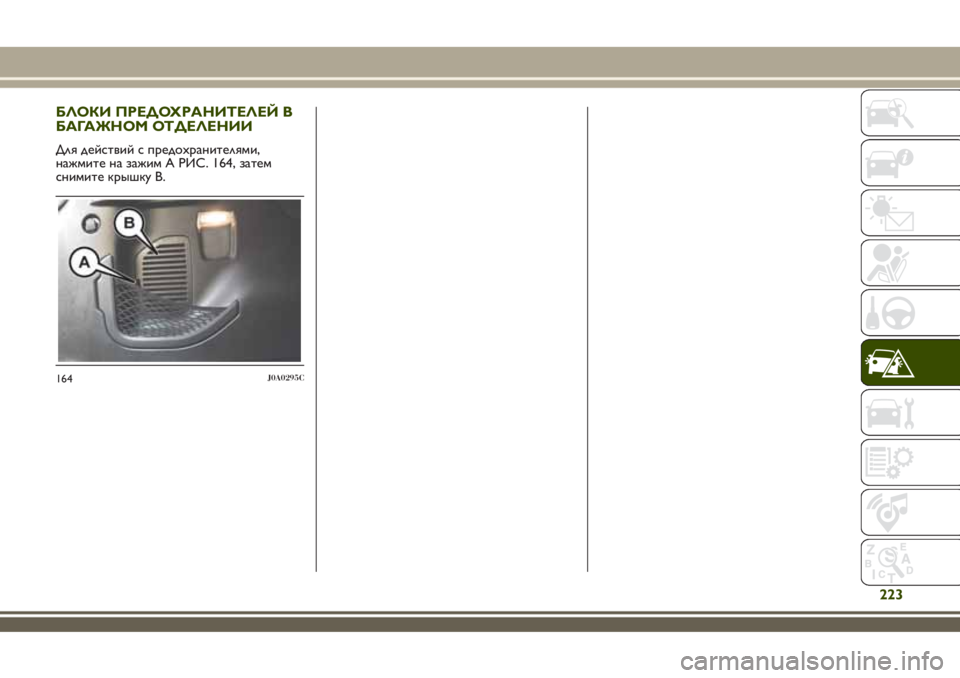

БЛОКИ ПРЕДОХРАНИТЕЛЕЙ В
БАГАЖНОМ ОТДЕЛЕНИИ
Для действий с предохранителями,
нажмите на зажим A РИС. 164, затем
снимите крышку B.
164J0A0295C
223

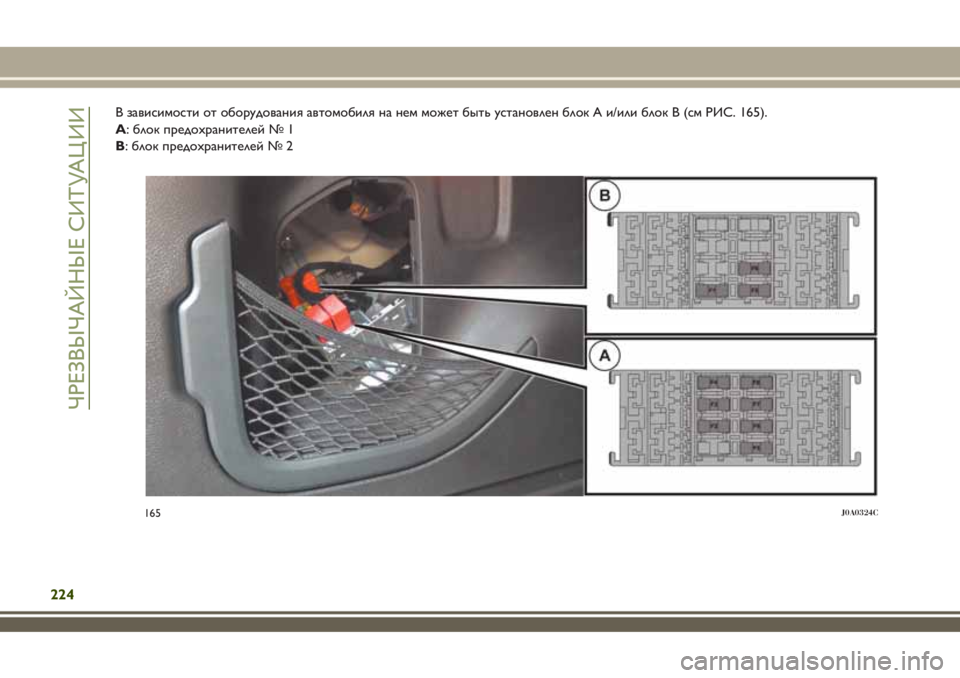

В зависимости от оборудования автомобиля на нем может быть установлен блок А и/или блок В (см РИС. 165).
A: блок предохранителей № 1
В: блок предохранителей № 2
165J0A0324C
224
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

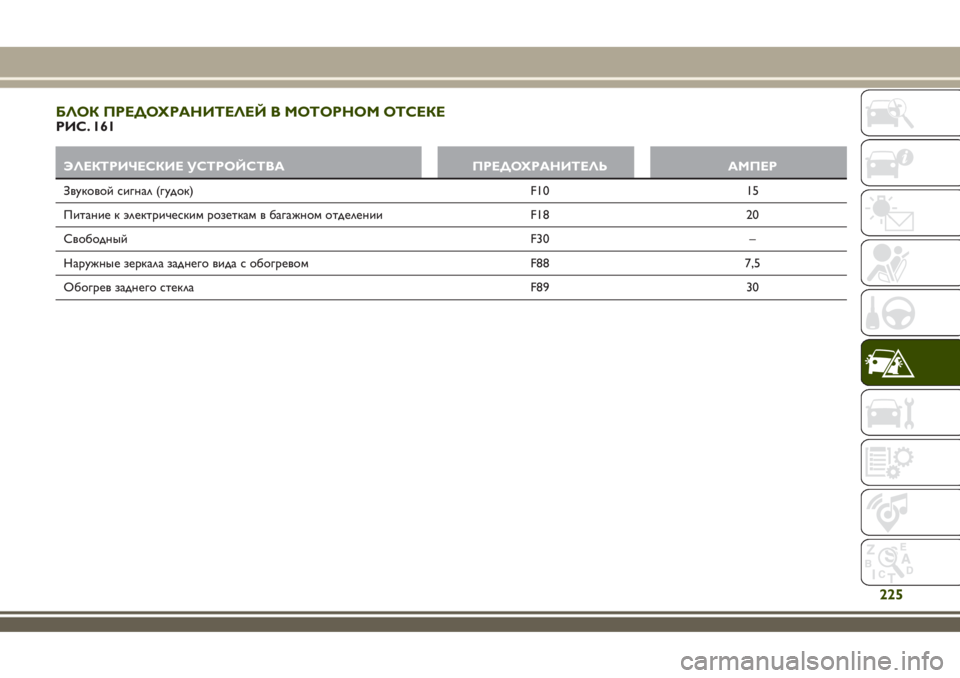

БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕРИС. 161
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Звуковой сигнал (гудок) F10 15
Питание к электрическим розеткам в багажном отделении F18 20
Свободный F30 –
Наружные зеркала заднего вида с обогревом F88 7,5
Обогрев заднего стекла F89 30
225

БЛОК УПРАВЛЕНИЯ НА ПРИБОРНОЙ ПАНЕЛИРИС. 163
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Передний электрический стеклоподъемник (со стороны
пассажира)F33 20
Передний электрический стеклоподъемник (со стороны
водителя)F34 20
Питание системы
Uconnect™, климат-контроля, сигнализации, электрического сложения
наружныхзеркал заднего вида, системы EOBD, порта USBF36 15
Устройство Safe Lock (разблокировка двери со стороны
водителя – где предусмотрено)/Разблокировка дверей/
Центральный замок/Электрическая разблокировка крышки
багажникаF38 20
Насос омывателей ветрового и заднего стекла F43 20
Задний левый электрический стеклоподъемник F47 20
Задний правый электрический стеклоподъемник F48 20
Прикуриватель (если имеется) F94 15
226
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

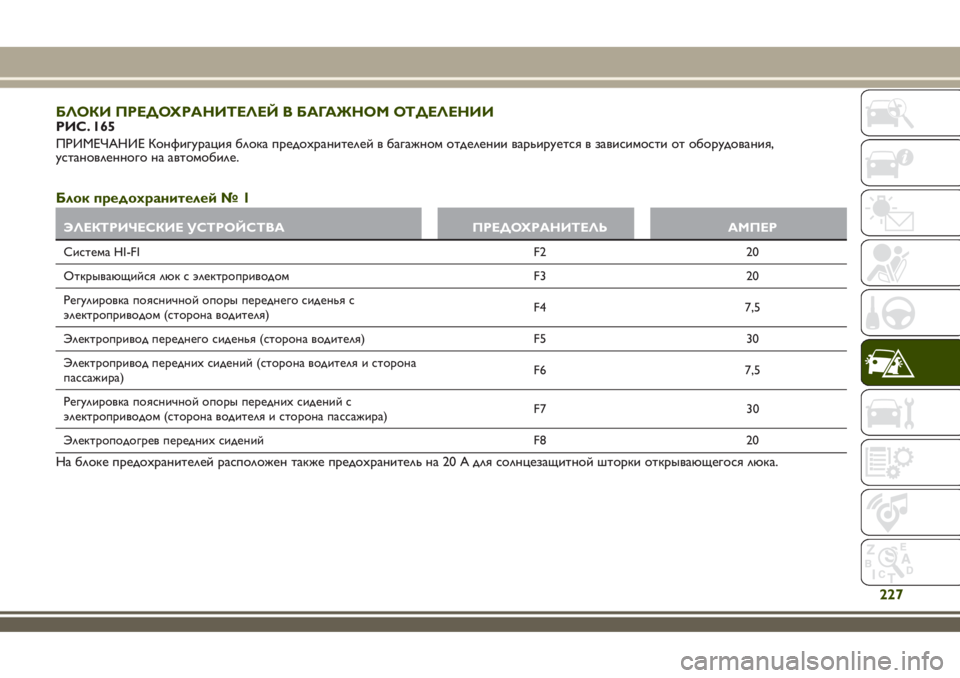

БЛОКИ ПРЕДОХРАНИТЕЛЕЙ В БАГАЖНОМ ОТДЕЛЕНИИРИС. 165
ПРИМЕЧАНИЕ Конфигурация блока предохранителей в багажном отделении варьируется в зависимости от оборудования,
установленного на автомобиле.
Блок предохранителей № 1
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Система HI-FI F2 20
Открывающийся люк с электроприводом F3 20
Регулировка поясничной опоры переднего сиденья с
электроприводом (сторона водителя)F4 7,5
Электропривод переднего сиденья (сторона водителя) F5 30
Электропривод переднихсидений (сторона водителя и сторона
пассажира)F6 7,5
Регулировка поясничной опоры переднихсидений с
электроприводом (сторона водителя и сторона пассажира)F7 30
Электроподогрев переднихсидений F8 20
На блоке предохранителей расположен также предохранитель на 20 А для солнцезащитной шторки открывающегося люка.
227

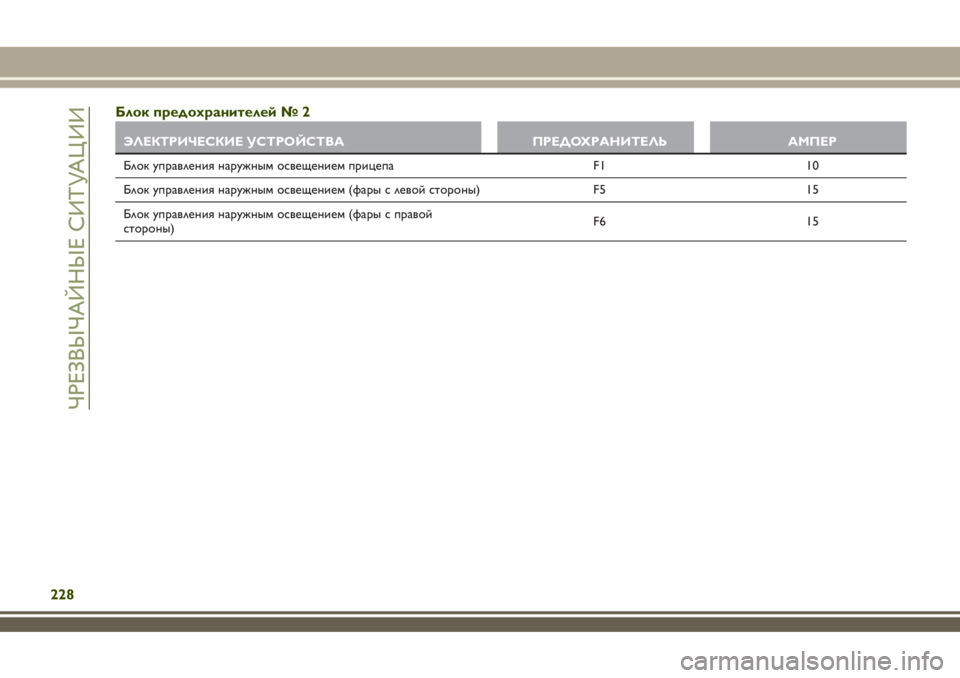

Блок предохранителей № 2
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Блок управления наружным освещением прицепа F1 10
Блок управления наружным освещением (фары с левой стороны) F5 15
Блок управления наружным освещением (фары с правой
стороны)F6 15
228
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

ВНИМАНИЕ!
154)При повторном сгорании
предохранителя обратитесь в сервисный
центр Jeep.
155)Ни в коем случае не меняйте
предохранитель на другой с большей силой
тока. ОПАСНОСТЬ ВОЗГОРАНИЯ.
156)В случае срабатывания общего
защитного предохранителя (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE) обратитесь на
станцию техобслуживания Jeep.
157)Перед заменой предохранителя
убедитесь, что замок зажигания приведен в
положение STOP, механический ключ (при его
наличии) извлечен из замка зажигания, а все
электроприборы выключены.
158)В случае срабатывания общего
защитного предохранителя систем
безопасности (систем подушек
безопасности, тормозной системы), систем
силовых агрегатов (системы двигателя,
системы переключения передач) или
системы управления обратиться в
сервисный центр Jeep.
ПРЕДУПРЕЖДЕНИЕ
77)Никогда не ставить на место
сгоревшего предохранителя металлическую
проволоку или другой неподходящий
материал.
78)Если возникает необходимость мытья
моторного отсека, не направляйте струи
воды непосредственно на блок
предохранителей и на приводы
стеклоочистителей.
ЗАМЕНА КОЛЕСА
159) 160) 161) 162) 163) 166) 167)
ДОМКРАТ
164) 165)
Это следует знать:вес домкрата 2,8 кгдомкрат не нуждается в какой-либо
регулировке;
домкрат не подлежит ремонту; в случае
поломки его следует заменить на новый
нельзя устанавливать на домкрат
никакие другие устройства, кроме
поворотной рукоятки
Техобслуживание
избегать образования отложений грязи
на "червячныхвинтах";
следить за тем, чтобы "червячные
винты" всегда были смазаны;
запрещается вносить изменения в
домкрат.
Условия, при которых его нельзя
использовать
температура ниже -40°C;на песчаном или илистом грунте;на неровныхучастках;на дорогахс сильным уклоном;
229

в тяжелыхклиматическихусловиях:
при грозах, тайфунах, циклонах, вьюгах,
ураганахи т.д.;
при прямом контакте с двигателем или
для ремонтныхработ под поднятым
автомобилем;
на суднах.
ПРОЦЕДУРА ЗАМЕНЫ КОЛЕСА
Последовательность выполнения
операций:
Остановите автомобиль в таком месте,
где он не будет представлять опасности
для другихучастников движения и где
можно выполнить замену колеса в
безопасныхусловиях, в любом случае как
можно дальше от края проезжей части.
Дорожное покрытие должно быть по
возможности ровным и достаточно
твердым.
Включите аварийные огни и
электрический стояночный тормоз.
Включите первую или заднюю
передачу или переключите рычаг
переключения передач в положение P
(Стоянка) (для исполнений с АК ПП).
Заглушите двигатель и перед выходом
из салона наденьте светоотражающий
жилет (в целяхвашей безопасности и в
соответствии с нормами, действующими в
стране эксплуатации автомобиля). На
протяжении всего времени, пока
автомобиль поднят над землей, двигатель
должен быть выключен.Запасное колесо или, в зависимости от
исполнения, колесо-докатка находится в
багажном отделении под ковриком
РИС. 166.
Для доступа к запасному колесу или
колесу-докатке, выполните следующие
действия:
откройте дверь багажного отделения,
возьмитесь за устройство A РИС. 167 и
поднимите вверхгрузовую площадку B,
придерживая ее рукой;
потяните за рукоятку C РИС. 168 и
поднимите коврик обшивки;
166J0A0338C
167J0A0284C
168J0A0365C
230
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ
