2018 JEEP RENEGADE Руководство по эксплуатации и техобслуживанию (in Russian)

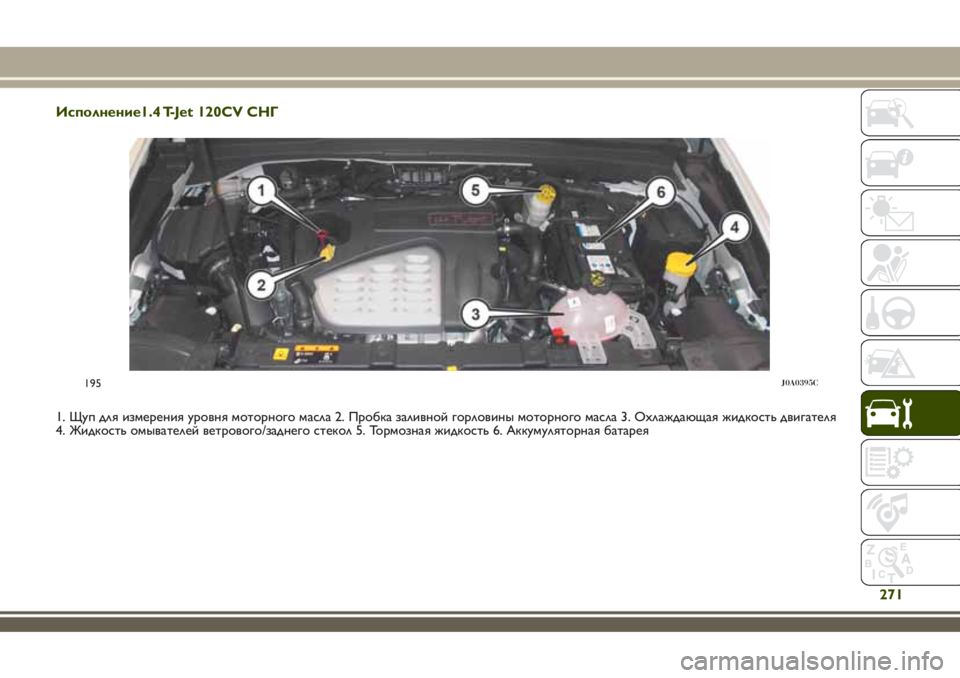

Исполнение1.4 T-Jet 120CV СНГ
1. Щуп для измерения уровня моторного масла 2. Пробка заливной горловины моторного масла 3. Охлаждающая жидкость двигателя
4. Жидкость омывателей ветрового/заднего стекол 5. Тормозная жидкость 6. Аккумуляторная батарея
195J0A0395C
271

Исполнение 1.6 E.Torq
1. Щуп для измерения уровня моторного масла 2. Сливная пробка/заливка моторного масла 3. Охлаждающая жидкость двигателя
4. Жидкость омывателей ветрового/заднего стекол 5. Тормозная жидкость 6. Аккумуляторная батарея
196J0A0369C
272
ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ И УХОД

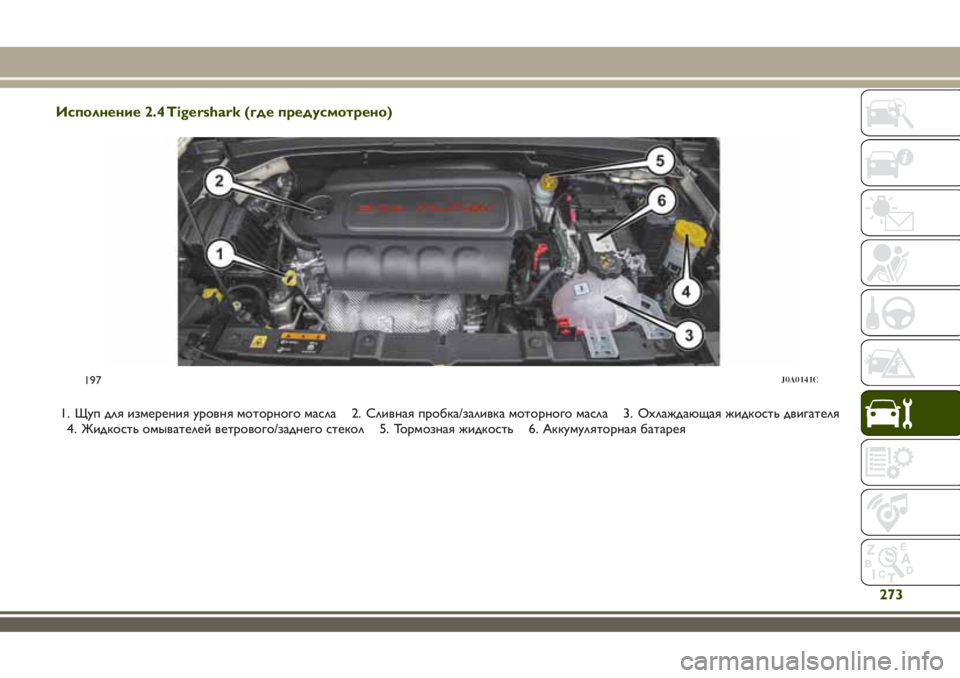

Исполнение 2.4 Tigershark (где предусмотрено)
1. Щуп для измерения уровня моторного масла 2. Сливная пробка/заливка моторного масла 3. Охлаждающая жидкость двигателя
4. Жидкость омывателей ветрового/заднего стекол 5. Тормозная жидкость 6. Аккумуляторная батарея
197J0A0141C
273

Исполнение 1.6 16V Multijet
1. Щуп для измерения уровня моторного масла 2. Сливная пробка/заливка моторного масла 3. Охлаждающая жидкость двигателя
4. Жидкость омывателей ветрового/заднего стекол 5. Тормозная жидкость 6. Аккумуляторная батарея
198J0A0139C
274
ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ И УХОД

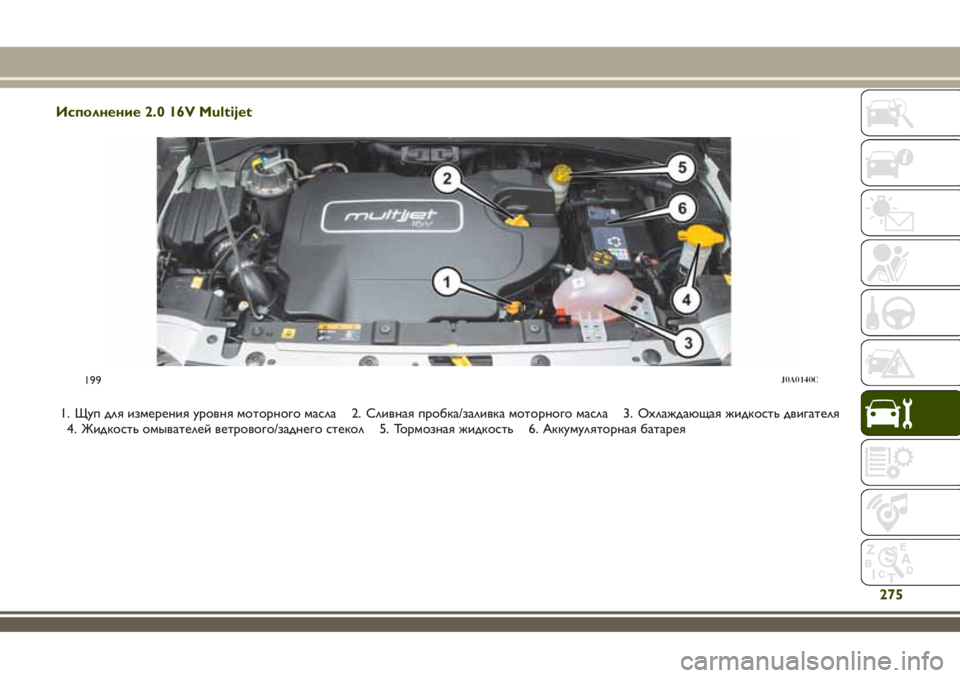

Исполнение 2.0 16V Multijet
1. Щуп для измерения уровня моторного масла 2. Сливная пробка/заливка моторного масла 3. Охлаждающая жидкость двигателя
4. Жидкость омывателей ветрового/заднего стекол 5. Тормозная жидкость 6. Аккумуляторная батарея
199J0A0140C
275

МОТОРНОЕ МАСЛО
179)84)
Следите, чтобы уровень масла находился
между отметками MIN и MAX на
маслоизмерительном щупе A. Если
уровень масла близок или даже ниже
отметки MIN, долейте масло через
наливную горловину В до отметки MAX.
Извлеките маслощуп А, протрите его не
оставляющей следов ветошью и вставьте
опять. Снова извлеките маслощуп и
проверьте, чтобы уровень масла был
между отметками MIN и MAX на щупе.
Расход моторного масла
85)4)
Максимально допустимый уровень
расхода моторного масла составляет
приблизительно 400 г на 1000 км пробега.
В начальный период эксплуатации
автомобиля происходит приработка
деталей двигателя. Расход моторного
масла можно считать устоявшимся после
5000-6000 км пробега.
ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ
ДВИГАТЕЛЯ
180)86)
Если уровень жидкости недостаточный,
открутите пробку C с бачка и залейте
жидкость в соответствии с указаниями
раздела "Технические характеристики".
ЖИДКОСТЬ ОМЫВАТЕЛЕЙ
ВЕТРОВОГО/ЗАДНЕГО СТЕКОЛ
181) 182)
Если уровень жидкости недостаточный,
снимите пробку D с бачка и залейте
жидкость в соответствии с указаниями
раздела "Технические характеристики".
ТОРМОЗНАЯ ЖИДКОСТЬ
183) 184)87)
Следите, чтобы уровень тормозной
жидкости был максимальным. Если
уровень жидкости в бачке недостаточный,
открутите пробку Е с бачка и залейте
жидкость в соответствии с указаниями
раздела «Технические характеристики».
МАСЛО ИСПОЛНИТЕЛЬНОЙ
СИСТЕМЫ АВТОМАТИЧЕСКОЙ
КОРОБКИ ПЕРЕДАЧ /
АВТОМАТИЧЕСКОЙ КОРОБКИ
ПЕРЕДАЧ С ДВОЙНЫМ
СЦЕПЛЕНИЕМ
5)
Для проверки уровня масла системы
привода коробки передач обращайтесь
исключительно в сервисные центры Jeep.
АККУМУЛЯТОРНАЯ БАТАРЕЯ
185) 186) 187) 188)6)
Аккумуляторная батарея не требует
долива электролита с дистиллированной
водой. Необходимо периодически
проверять состояние аккумуляторной
батареи в сервисном центре Jeep для
проверки ее эффективности.
ПРЕДУПРЕЖД ЕНИЕ После
отсоединения аккумуляторной батареи
необходимо выполнить инициализацию
рулевого механизма, на что указывает
включение контрольной лампы
на
панели приборов. Для этого
достаточно повернуть рулевое колесо с
одной стороны в другую или
продолжить движение по прямой на
расстоянии около ста метров.
276
ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ И УХОД

ПРЕДУПРЕЖД ЕНИЕ Батарея, долго
остающаяся с зарядом ниже 50 %,
повреждается в результате сульфатации
и теряет способность к запуску.
ТЕХОБСЛУЖИВАНИЕ
СИСТЕМЫ КЛИМАТ-КОНТРОЛЯ
В зимнее время года необходимо
включать систему кондиционирования на
10 минут не реже одного раза в месяц.
Перед началом летнего сезона следует
проверить работу системы в сервисном
центре Jeep.
ВНИМАНИЕ!
177)Ни в коем случае не курите при работе
с отсеком двигателя: присутствие
воспламеняющихся газов и испарений
чревато возгоранием.178)Соблюдайте меры предосторожности
при работе с горячим двигателем:
опасность получения ожогов. Не подходите
слишком близко к охлаждающему
вентилятору радиатора:
электровентилятор может запуститься
самопроизвольно и причинить травмы.
Будьте внимательны с шарфами,
галстуками и другими неприлегающими
предметами одежды: их может затянуть
между движущимися деталями.
179)Чтобы долить моторное масло,
дождитесь охлаждения двигателя, прежде
чем открыть пробку маслоналивной
горловины, особенно в исполнениях с
алюминиевой пробкой (где она
предусмотрена). ВНИМАНИЕ: опасность
получения ожогов!
180)Система охлаждения под давлением. В
случае необходимости пробку бачка следует
заменить на такую же оригинальную, иначе
работа системы может быть нарушена. Не
снимайте пробку с бачка при горячем
двигателе: существует опасность получения
ожогов.181)Не управляйте автомобилем с пустым
бачком стеклоомывателя: работа
стеклоомывателя имеет принципиальное
значение для улучшения видимости.
Повторяющиеся включения системы без
жидкости могут привести к повреждению
или поломке некоторых ее компонентов.
182)Некоторые покупные добавки для
стеклоомывателя являются горючими: в
моторном отсеке имеются горячие детали,
при соприкосновении с которыми возможно
возгорание.
183)Тормозная жидкость ядовита и крайне
агрессивна. В случае попадания состава на
кожу немедленно вымойте пораженные
участки водой с нейтральным моющим
средством и промойте большим
количеством воды. В случае попадания
жидкости внутрь немедленно обратитесь к
врачу.
184)Символ
на бачке обозначает
наличие синтетической тормозной
жидкости, отличая ее от тормозной
жидкости минерального типа.
Использование тормозной жидкости
минерального типа приводит к
необратимым повреждениям специальных
резиновых прокладок в тормозной системе.
277

185)Аккумулятор содержит ядовитый и
едкий электролит. Избегайте его попадания
на кожу или в глаза. Не подносите к
аккумулятору открытый огонь или
источники искр: опасность взрыва и
возгорания.
186)Работа батареи на слишком низком
уровне электролита приводит к
необратимым повреждениям аккумулятора
и может вызвать его взрыв.
187)Если автомобиль должен длительное
время стоять без движения в особо
холодных погодных условиях, нужно снять
аккумуляторную батарею и перенести ее в
обогреваемое помещение во избежание риска
ее замерзания.
188)При работе с аккумулятором или около
него всегда защищайте глаза специальными
очками.
ПРЕДУПРЕЖДЕНИЕ
83)Внимание: при доливке не перепутайте
различные типы жидкости – они все
несовместимы друг с другом! Доливка
неправильной жидкости может серьезно
повредить автомобиль.
84)Уровень масла никогда не должен
превышать отметку MAX.85)Не доливайте масло, характеристики
которого отличаются от уже имеющегося в
двигателе.
86)Система охлаждения двигателя
содержит защитный антифриз PARAFLU
UP;
при необходимости долива используйте
антифриз того же типа. PARAFLU
UPнельзя
смешивать с любым другим антифризом.
При случайной доливке не пригодным для
этого продуктом не запускайте двигатель и
обратитесь в сервисный центр Jeep.
87)Не допускайте попадания агрессивной
тормозной жидкости на лакокрасочное
покрытие автомобиля. В противном случае
немедленно смойте жидкость водой.
88)Неправильное подключение
электрических и электронных приборов
может привести к серьезной неисправности
автомобиля. Если после приобретения
автомобиля вы хотите установить
дополнительное оборудование (например,
противоугонную систему, радиотелефон и
проч.), обратитесь в сервисный центр Jeep,
где вам предложат наиболее подходящие
устройства и, если нужно, укажут на
необходимость установки аккумуляторной
батареи большей емкости.
ПРЕДУПРЕЖДЕНИЕ
4)Отработанное моторное масло и
масляный фильтр содержат опасные для
окружающей среды вещества. Для замены
масла и фильтров обращайтесь в сервисные
центры Jeep
5)Отработанное масло коробки передач
может содержать вредные для окружающей
среды вещества. Для замены масла
рекомендуется обращаться в сервисный
центр Jeep.
6)Аккумуляторные батареи содержат
вещества, вредные для окружающей среды.
Для замены аккумуляторной батареи
обратитесь в сервисный центр Jeep.
278
