2018 JEEP RENEGADE Руководство по эксплуатации и техобслуживанию (in Russian)

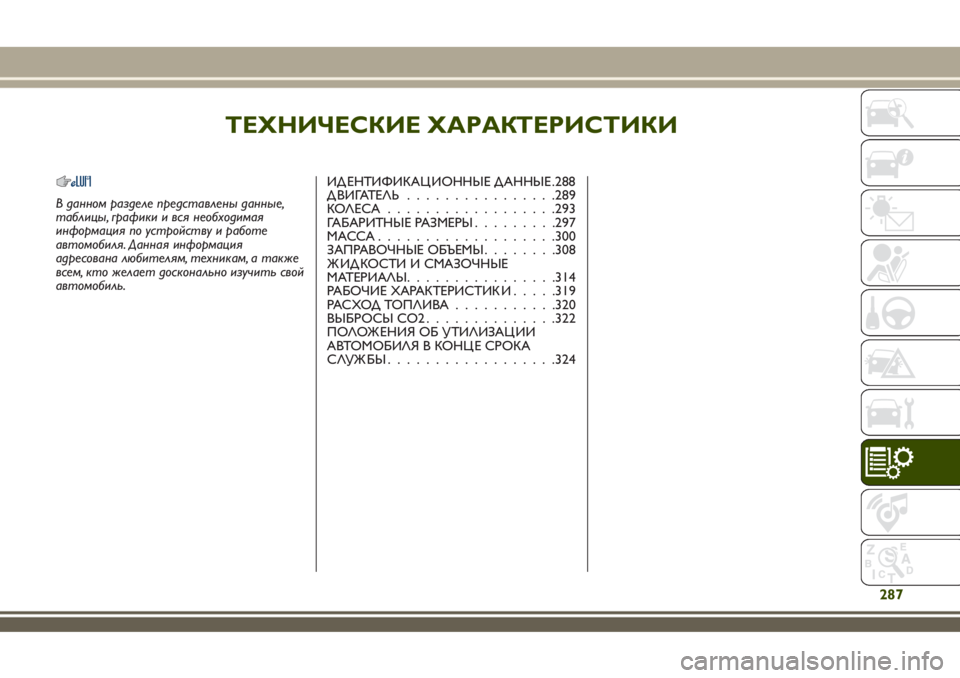

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
В данном разделе представлены данные,
таблицы, графики и вся необходимая
информация по устройству и работе
автомобиля. Данная информация
адресована любителям, техникам, а также
всем, кто желает досконально изучить свой
автомобиль.ИД ЕНТИФИКАЦ ИОННЫЕ ДАННЫЕ .288
ДВИГАТЕЛЬ ................289
КОЛЕСА ..................293
ГАБАРИТНЫЕ РАЗМЕРЫ.........297
МАССА...................300
ЗАПРАВОЧНЫЕ ОБЪЕМЫ........308
Ж ИД КОСТИ И СМАЗОЧНЫЕ
МАТЕРИАЛЫ................314
РАБОЧИЕ ХАРАКТЕРИСТИК И.....319
РАСХОД ТОПЛИВА...........320
ВЫБРОСЫ CO2..............322
ПОЛОЖ ЕНИЯ ОБ УТИЛИЗАЦ ИИ
АВТОМОБИЛЯ В КОНЦ Е СРОКА
СЛУЖБЫ..................324
287

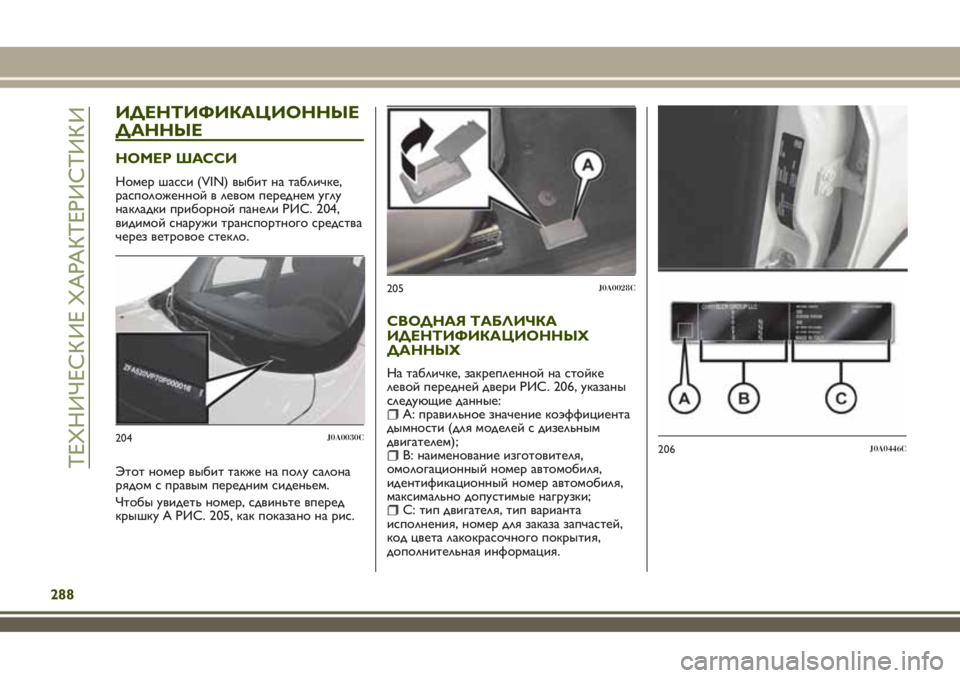

ИДЕНТИФИКАЦИОННЫЕ
ДАННЫЕ
НОМЕР ШАССИ
Номер шасси (VIN) выбит на табличке,
расположенной в левом переднем углу
накладки приборной панели РИС. 204,
видимой снаружи транспортного средства
через ветровое стекло.
Этот номер выбит также на полу салона
рядом с правым передним сиденьем.
Чтобы увидеть номер, сдвиньте вперед
крышку A РИС. 205, как показано на рис.
СВОДНАЯ ТАБЛИЧКА
ИДЕНТИФИКАЦИОННЫХ
ДАННЫХ
На табличке, закрепленной на стойке
левой передней двери РИС. 206, указаны
следующие данные:
А: правильное значение коэффициента
дымности (для моделей с дизельным
двигателем);
B: наименование изготовителя,
омологационный номер автомобиля,
идентификационный номер автомобиля,
максимально допустимые нагрузки;
С: тип двигателя, тип варианта
исполнения, номер для заказа запчастей,
код цвета лакокрасочного покрытия,
дополнительная информация.
204J0A0030C
205J0A0028C
206J0A0446C
288
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

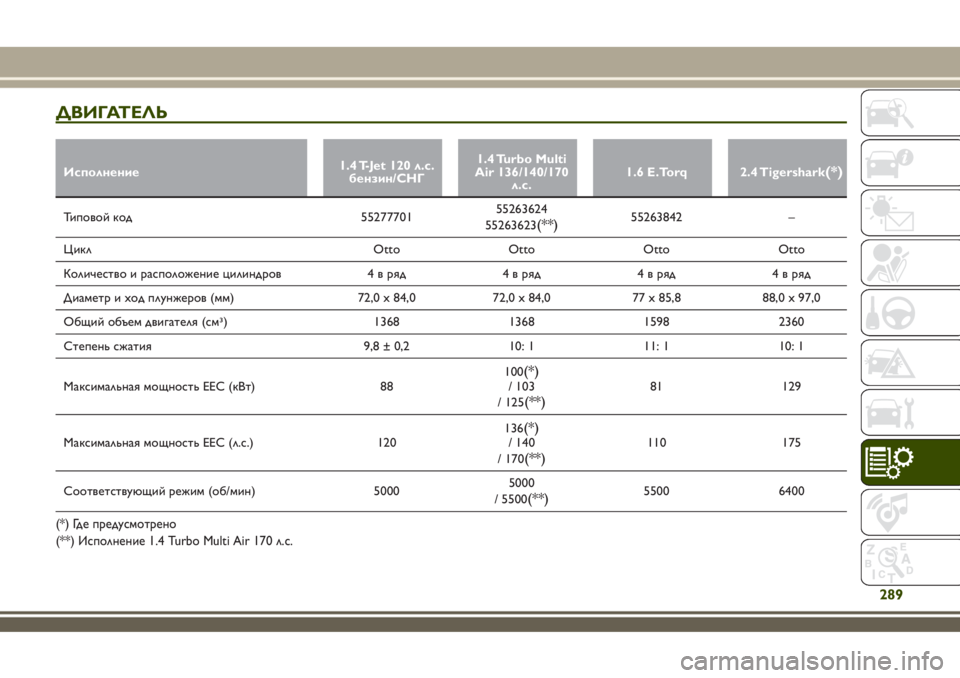

ДВИГАТЕЛЬ
Исполнение1.4 T-Jet 120 л.с.
бензин/СНГ1.4 Turbo Multi
Air 136/140/170
л.с.1.6 E.Torq 2.4 Tigershark(*)
Типовой код 5527770155263624
55263623(**)55263842 –
Цикл Otto Otto Otto Otto
Количество и расположение цилиндров 4 в ряд 4 в ряд 4 в ряд 4 в ряд
Диаметр и ход плунжеров (мм) 72,0 x 84,0 72,0 x 84,0 77 x 85,8 88,0 x 97,0
Общий объем двигателя (см3) 1368 1368 1598 2360
Степень сжатия 9,8 ± 0,2 10: 1 11: 1 10: 1
Максимальная мощность ЕЕС (кВт) 88100
(*)/ 103
/ 125(**)81 129
Максимальная мощность ЕЕС (л.с.) 120136
(*)/ 140
/ 170(**)110 175
Соответствующий режим (об/мин) 50005000
/ 5500
(**)5500 6400
(*) Где предусмотрено
(**) Исполнение 1.4 Turbo Multi Air 170 л.с.
289

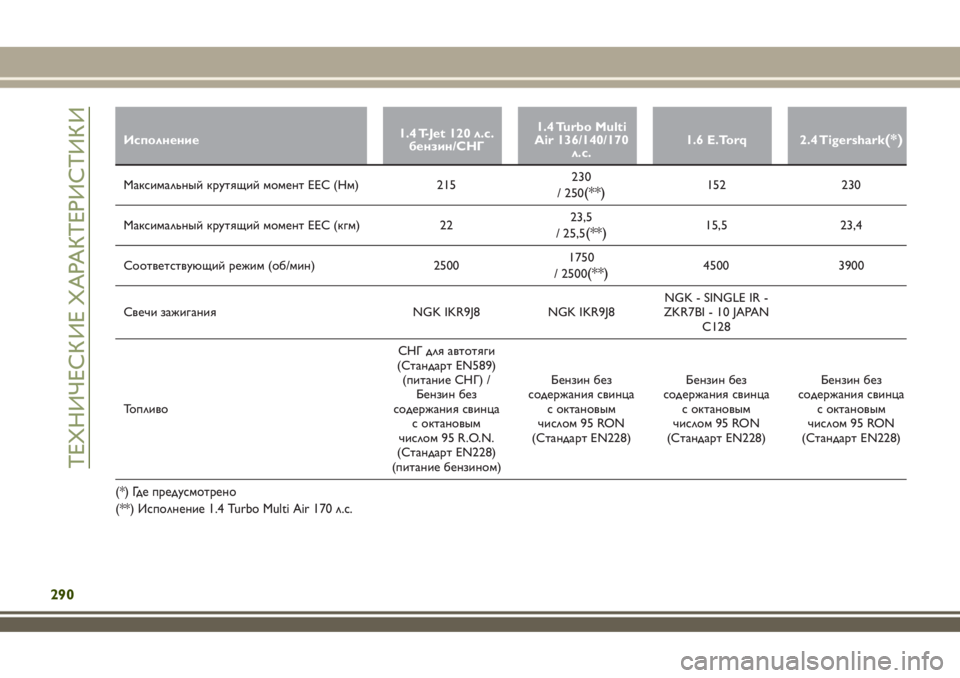

Исполнение1.4 T-Jet 120 л.с.
бензин/СНГ1.4 Turbo Multi
Air 136/140/170
л.с.1.6 E.Torq 2.4 Tigershark(*)
Максимальный крутящий момент ЕЕС (Нм) 215230
/ 250(**)152 230
Максимальный крутящий момент ЕЕС (кгм) 2223,5
/ 25,5
(**)15,5 23,4
Соответствующий режим (об/мин) 25001750
/ 2500
(**)4500 3900
Свечи зажигания NGK IKR9J8 NGK IKR9J8NGK - SINGLE IR -
ZKR7BI - 10 JAPAN
C128
ТопливоСНГ для автотяги
(Стандарт EN589)
(питание СНГ) /
Бензин без
содержания свинца
с октановым
числом 95 R.O.N.
(Стандарт EN228)
(питание бензином)Бензин без
содержания свинца
с октановым
числом 95 RON
(Стандарт EN228)Бензин без
содержания свинца
с октановым
числом 95 RON
(Стандарт EN228)Бензин без
содержания свинца
с октановым
числом 95 RON
(Стандарт EN228)
(*) Где предусмотрено
(**) Исполнение 1.4 Turbo Multi Air 170 л.с.
290
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

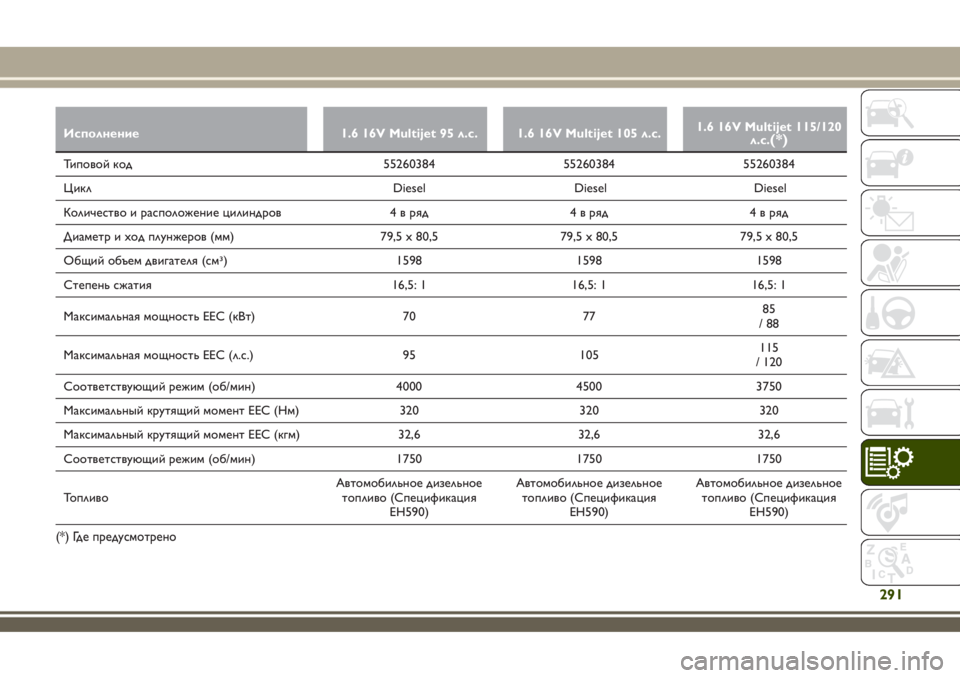

Исполнение 1.6 16V Multijet 95 л.с. 1.6 16V Multijet 105 л.с.1.6 16V Multijet 115/120
л.с.(*)
Типовой код 55260384 55260384 55260384
Цикл Diesel Diesel Diesel
Количество и расположение цилиндров 4 в ряд 4 в ряд 4 в ряд
Диаметр и ход плунжеров (мм) 79,5 x 80,5 79,5 x 80,5 79,5 x 80,5
Общий объем двигателя (см3) 1598 1598 1598
Степень сжатия 16,5: 1 16,5: 1 16,5: 1
Максимальная мощность ЕЕС (кВт) 70 7785
/88
Максимальная мощность ЕЕС (л.с.) 95 105115
/ 120
Соответствующий режим (об/мин) 4000 4500 3750
Максимальный крутящий момент ЕЕС (Нм) 320 320 320
Максимальный крутящий момент ЕЕС (кгм) 32,6 32,6 32,6
Соответствующий режим (об/мин) 1750 1750 1750
ТопливоАвтомобильное дизельное
топливо (Спецификация
ЕН590)Автомобильное дизельное
топливо (Спецификация
ЕН590)Автомобильное дизельное
топливо (Спецификация
ЕН590)
(*) Где предусмотрено
291

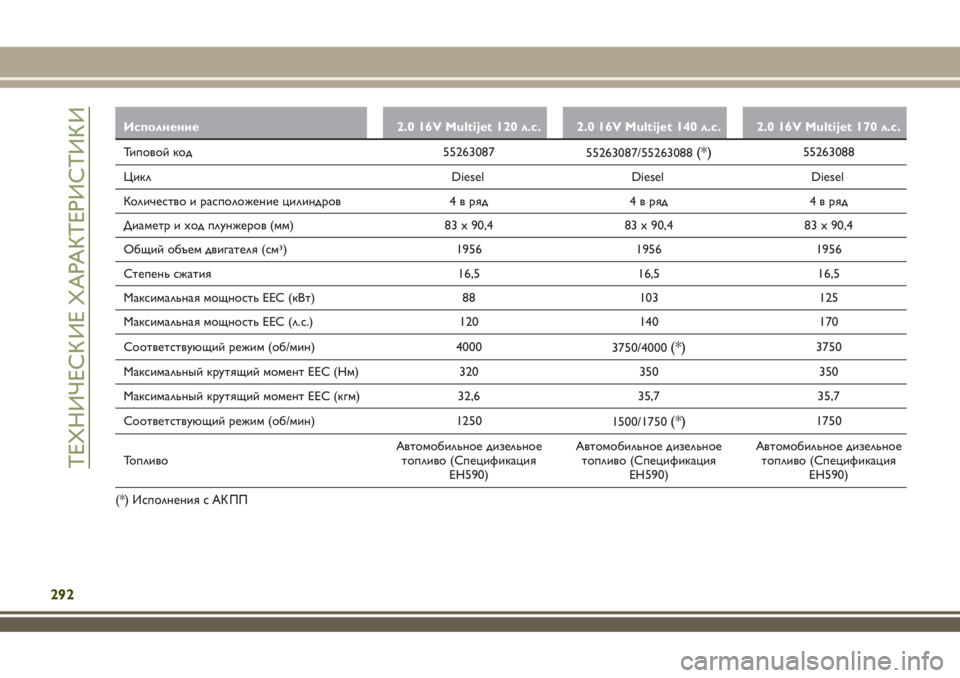

Исполнение 2.0 16V Multijet 120 л.с. 2.0 16V Multijet 140 л.с. 2.0 16V Multijet 170 л.с.
Типовой код 55263087
55263087/55263088(*)55263088
Цикл Diesel Diesel Diesel
Количество и расположение цилиндров 4 в ряд 4 в ряд 4 в ряд
Диаметр и ход плунжеров (мм) 83 x 90,4 83 x 90,4 83 x 90,4
Общий объем двигателя (см3) 1956 1956 1956
Степень сжатия 16,5 16,5 16,5
Максимальная мощность ЕЕС (кВт) 88 103 125
Максимальная мощность ЕЕС (л.с.) 120 140 170
Соответствующий режим (об/мин) 4000
3750/4000
(*)3750
Максимальный крутящий момент ЕЕС (Нм) 320 350 350
Максимальный крутящий момент ЕЕС (кгм) 32,6 35,7 35,7
Соответствующий режим (об/мин) 1250
1500/1750
(*)1750
ТопливоАвтомобильное дизельное
топливо (Спецификация
ЕН590)Автомобильное дизельное
топливо (Спецификация
ЕН590)Автомобильное дизельное
топливо (Спецификация
ЕН590)
(*) Исполнения с АК ПП
292
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

КОЛЕСА
ДИСКИ И ШИНЫ
Легкосплавные или стальные
штампованные диски. Бескамерные шины
с радиальным каркасом.
Перечень шин, рекомендованныхдля
установки на автомобиль, приведен в
техническом паспорте.
ПРЕДУПРЕЖД ЕНИЕ В случае
несоответствия данных, приведенных в
"Руководстве по эксплуатации" и в
техническом паспорте, достоверными
считаются данные из технического
паспорта. В целяхбезопасности
движения все колеса автомобиля
необходимо комплектовать шинами
одной модели и типоразмера.
ПРЕДУПРЕЖД ЕНИЕ Не устанавливайте
камеры в бескамерные шины.
ЗАПАСНОЕ КОЛЕСО
(где это предусмотрено)
Шина: T145/90 R16 106M
Обод: 4,0 B x 16H ET22
ВНИМАНИЕ!
194)Если используются зимние шины с
индексом скорости ниже указанного в
техническом паспорте, не превышайте
максимальную скорость, равную указанному
индексу.
195)При использовании цельных колпаков
колес с пружинным креплением к диску из
стального листа и установленных в
постпродажный период шин с защитой
обода “Rim Protector”, НЕ устанавливайте на
колеса колпаки. Использование неподходящих
шин и колпаков может привести к
неожиданной потере давления в шине.
293

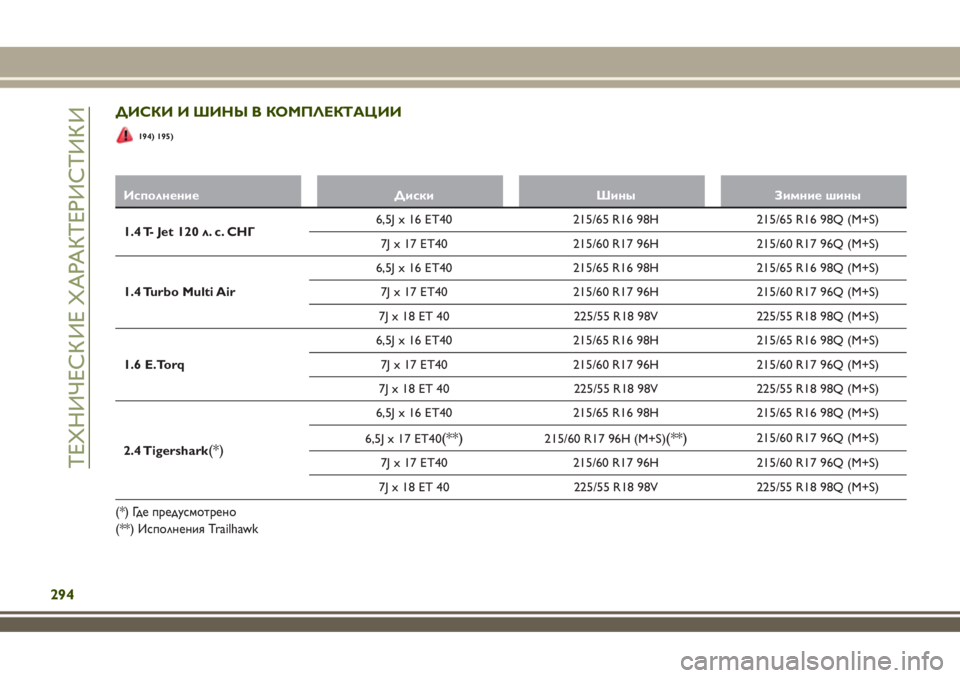

ДИСКИ И ШИНЫ В КОМПЛЕКТАЦИИ
194) 195)
Исполнение Диски Шины Зимние шины
1.4 T- Jet 120 л. с. СНГ6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
1.4 Turbo Multi Air6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
1.6 E.Torq6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
2.4 Tigershark
(*)
6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
6,5J x 17 ET40
(**)215/60 R17 96H (M+S)(**)215/60 R17 96Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
(*) Где предусмотрено
(**) Исполнения Trailhawk
294
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И
