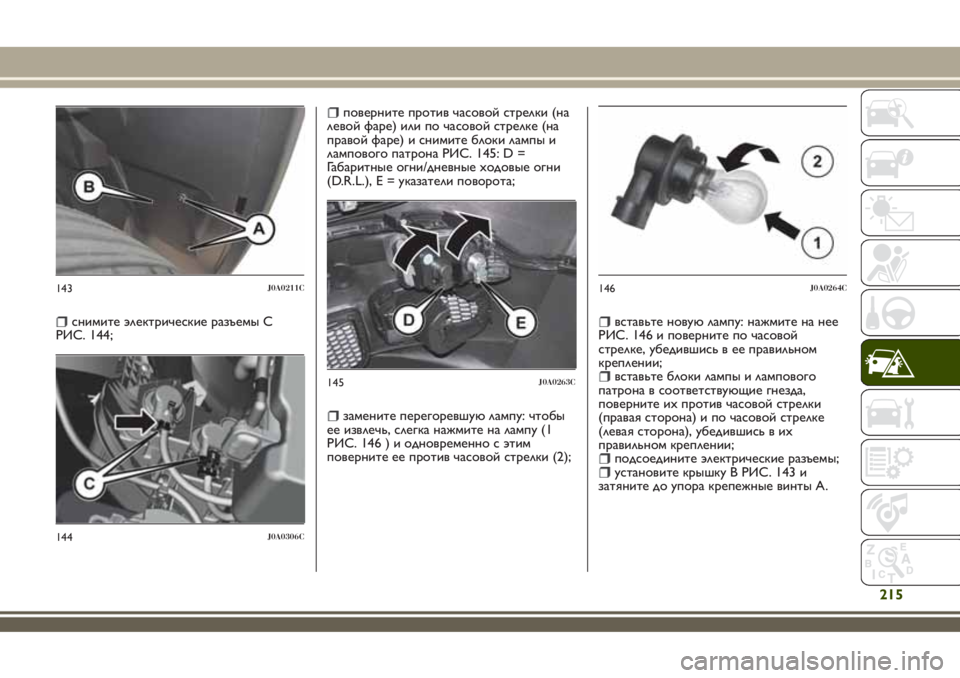

снимите электрические разъемы C
РИС. 144;
поверните против часовой стрелки (на
левой фаре) или по часовой стрелке (на
правой фаре) и снимите блоки лампы и
лампового патрона РИС. 145: D =
Габаритные огни/дневные ходовые огни
(D.R.L.), E = указатели поворота;
замените перегоревшую лампу: чтобы
ее извлечь, слегка нажмите на лампу (1
РИС. 146 ) и одновременно с этим
поверните ее против часовой стрелки (2);
вставьте новую лампу: нажмите на нее
РИС. 146 и поверните по часовой
стрелке, убедившись в ее правильном
креплении;
вставьте блоки лампы и лампового
патрона в соответствующие гнезда,
поверните ихпротив часовой стрелки
(правая сторона) и по часовой стрелке
(левая сторона), убедившись в их
правильном креплении;
подсоедините электрические разъемы;установите крышку B РИС. 143 и
затяните до упора крепежные винты A.
143J0A0211C
144J0A0306C
145J0A0263C
146J0A0264C
215

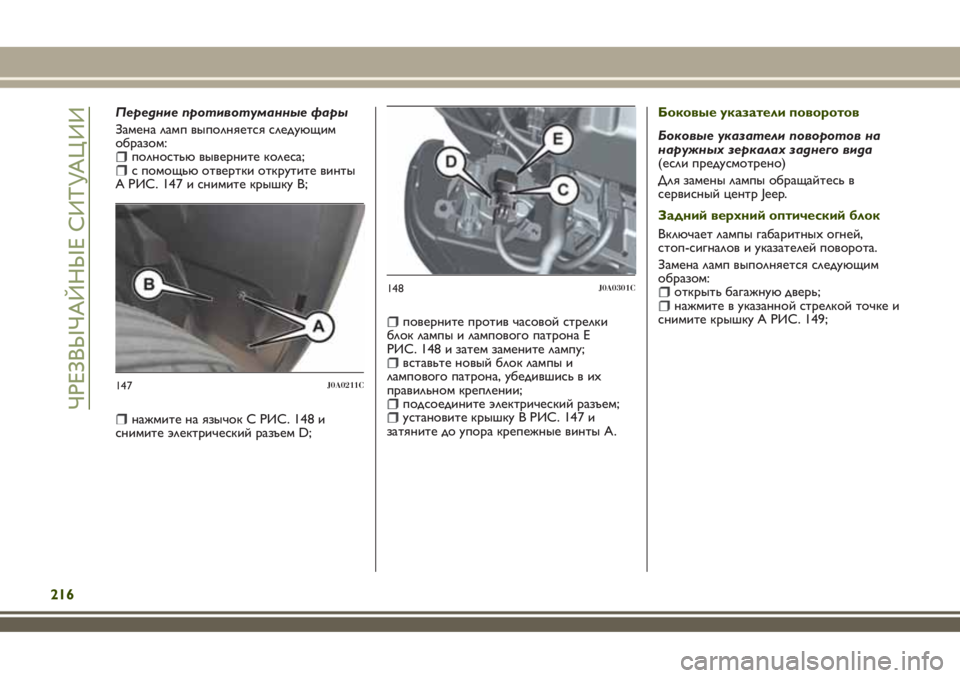

Передние противотуманные фары
Замена ламп выполняется следующим
образом:
полностью выверните колеса;с помощью отвертки открутите винты
A РИС. 147 и снимите крышку В;
нажмите на язычок C РИС. 148 и
снимите электрический разъем D;
поверните против часовой стрелки
блок лампы и лампового патрона E
РИС. 148 и затем замените лампу;
вставьте новый блок лампы и
лампового патрона, убедившись в их
правильном креплении;
подсоедините электрический разъем;установите крышку B РИС. 147 и
затяните до упора крепежные винты A.Боковые указатели поворотов
Боковые указатели поворотов на
наружных зеркалах заднего вида
(если предусмотрено)
Для замены лампы обращайтесь в
сервисный центр Jeep.
Задний верхний оптический блок
Включает лампы габаритныхогней,
стоп-сигналов и указателей поворота.
Замена ламп выполняется следующим
образом:
открыть багажную дверь;нажмите в указанной стрелкой точке и
снимите крышку A РИС. 149;
147J0A0211C
148J0A0301C
216
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

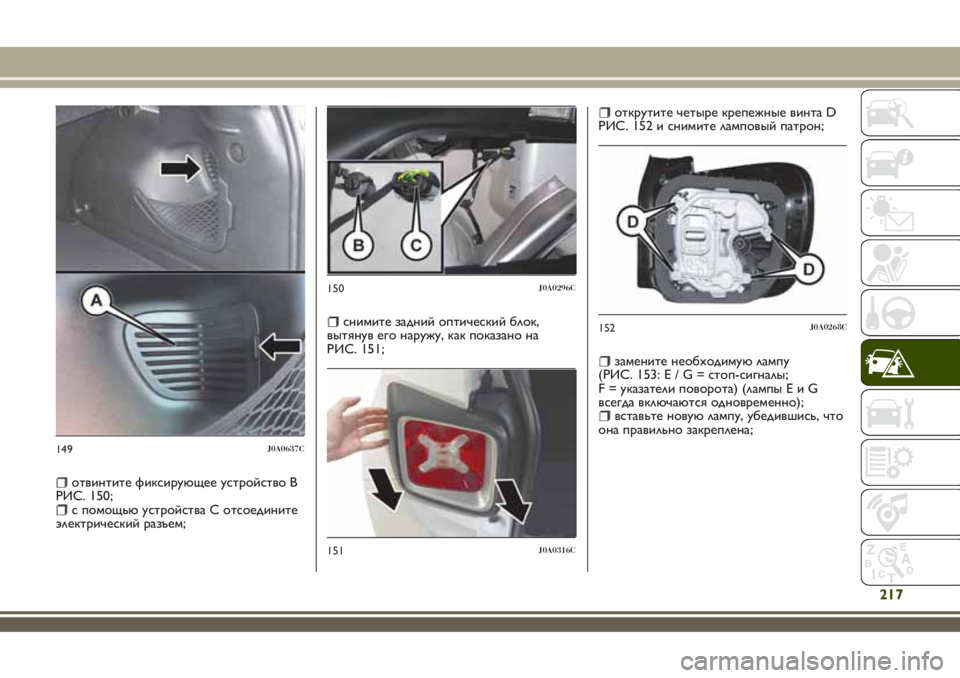

отвинтите фиксирующее устройство B
РИС. 150;
с помощью устройства С отсоедините
электрический разъем;
снимите задний оптический блок,
вытянув его наружу, как показано на
РИС. 151;
открутите четыре крепежные винта D
РИС. 152 и снимите ламповый патрон;
замените необходимую лампу
(РИС.153:E/G=стоп-сигналы;
F = указатели поворота) (лампыEиG
всегда включаются одновременно);
вставьте новую лампу, убедившись, что
она правильно закреплена;
149J0A0637C
150J0A0296C
151J0A0316C
152J0A0268C
217

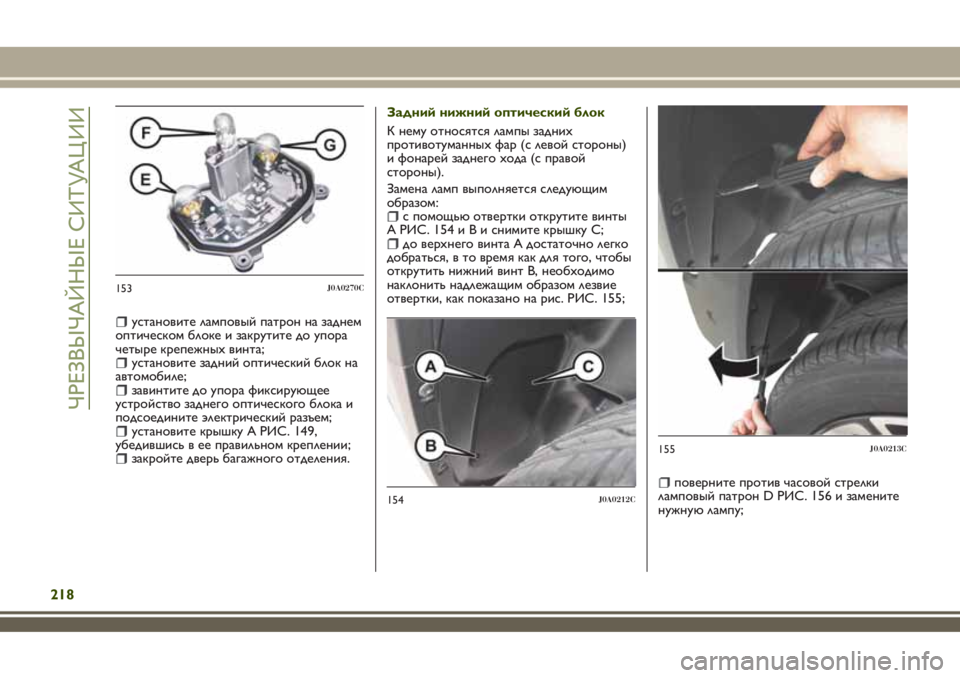

установите ламповый патрон на заднем
оптическом блоке и закрутите до упора
четыре крепежныхвинта;
установите задний оптический блок на
автомобиле;
завинтите до упора фиксирующее
устройство заднего оптического блока и
подсоедините электрический разъем;
установите крышку A РИС. 149,
убедившись в ее правильном креплении;
закройте дверь багажного отделения.Задний нижний оптический блок
К нему относятся лампы задних
противотуманныхфар (с левой стороны)
и фонарей заднего хода (с правой
стороны).
Замена ламп выполняется следующим
образом:
с помощью отвертки открутите винты
AРИС.154иBиснимите крышку C;
до верхнего винта А достаточно легко
добраться, в то время как для того, чтобы
открутить нижний винт В, необходимо
наклонить надлежащим образом лезвие
отвертки, как показано на рис. РИС. 155;
поверните против часовой стрелки
ламповый патрон D РИС. 156 и замените
нужную лампу;
153J0A0270C
154J0A0212C
155J0A0213C
218
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

вставьте новую лампу, убедившись, что
она правильно закреплена;
вставьте на место ламповый патрон,
повернув его по часовой стрелке, и
убедитесь в его надежном креплении;
установите на место крышку С и
затяните до упора винты.
Третий стоп-сигнал
В3
мстоп–сигнале установлены
светодиодные лампы. Для ихзамены
обратитесь в сервисный центр Jeep.
Фонари подсветки номерного знака
Замена ламп выполняется следующим
образом:
снимите прозрачные крышки A
РИС. 157;
поверните патрон по часовой стрелке
и выньте лампы;
вставьте новые лампы и убедитесь, что
они правильно закреплены в патроне;
установите на место прозрачные
крышки.
ВНИМАНИЕ!
150)Перед заменой лампы убедитесь в том,
что выхлопная система остыла:
ОПАСНОСТЬ ОЖОГА!
151)Модификации или ремонт
электрооборудования, выполненные
неправильно и без учета технических
характеристик системы в целом, могут
привести к нарушению работы и вызвать
пожар.
152)Галогенные лампы содержат газ под
давлением: в случае их поломки осколки
могут разлететься в стороны.
153)Выполняйте операции по замене ламп
только при выключенном двигателе и в
таком месте, где автомобиль не будет
представлять опасности для других
участников движения, и где можно
выполнить замену в безопасных условиях (см.
описание в параграфе "Проверка уровней"
главы "На стоянке"). Кроме того, убедитесь,
что двигатель остыл, во избежание
получения ожогов.
156J0A0302C
157J0A0444C
219

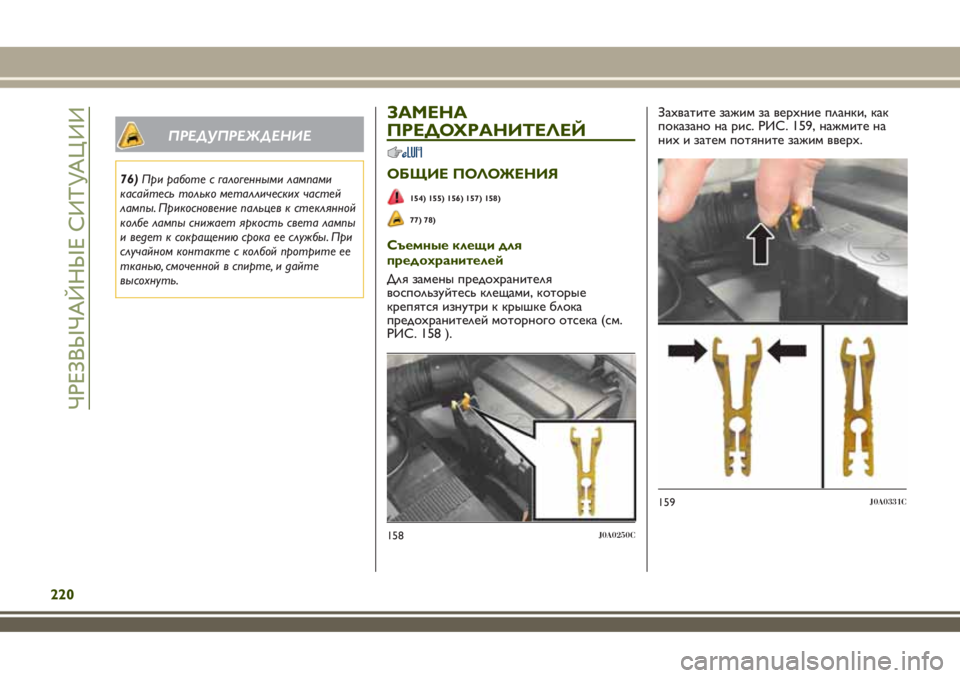

ПРЕДУПРЕЖДЕНИЕ
76)При работе с галогенными лампами
касайтесь только металлических частей
лампы. Прикосновение пальцев к стеклянной
колбе лампы снижает яркость света лампы
и ведет к сокращению срока ее службы. При
случайном контакте с колбой протрите ее
тканью, смоченной в спирте, и дайте
высохнуть.
ЗАМЕНА
ПРЕДОХРАНИТЕЛЕЙ
ОБЩИЕ ПОЛОЖЕНИЯ
154) 155) 156) 157) 158)
77) 78)
Съемные клещи для
предохранителей
Для замены предохранителя
воспользуйтесь клещами, которые
крепятся изнутри к крышке блока
предохранителей моторного отсека (см.
РИС. 158 ).Захватите зажим за верхние планки, как
показано на рис. РИС. 159, нажмите на
нихи затем потяните зажим вверх.
158J0A0250C
159J0A0331C
220
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

предохранителей, установленных на
автомобиле:
A: MINI fuse;B: J-CASE fuse.
ДОСТУП К
ПРЕДОХРАНИТЕЛЯМ
Предохранители автомобиля
сгруппированы на четырехпанелях,
расположенныхв моторном отсеке, под
панелью приборов и внутри багажного
отделения.
Исполнения СНГ
Компоненты оборудования СНГ
защищены специальными плавкими
предохранителями. Для их замены
обращайтесь в сервисные центры Jeep.
БЛОК ПРЕДОХРАНИТЕЛЕЙ В
МОТОРНОМ ОТСЕКЕ
Блок предохранителей располагается
сбоку от аккумуляторной батареи
РИС. 161.
160
J0A0686C
161J0A0117C
221
На зажиме предусмотрены два
специальныхнаконечника (см. РИС. 160 )
для снятия различныхтипов

Ослабление крепежных винтов и
снятие крышки с блока
предохранителей
Выполните следующие действия:

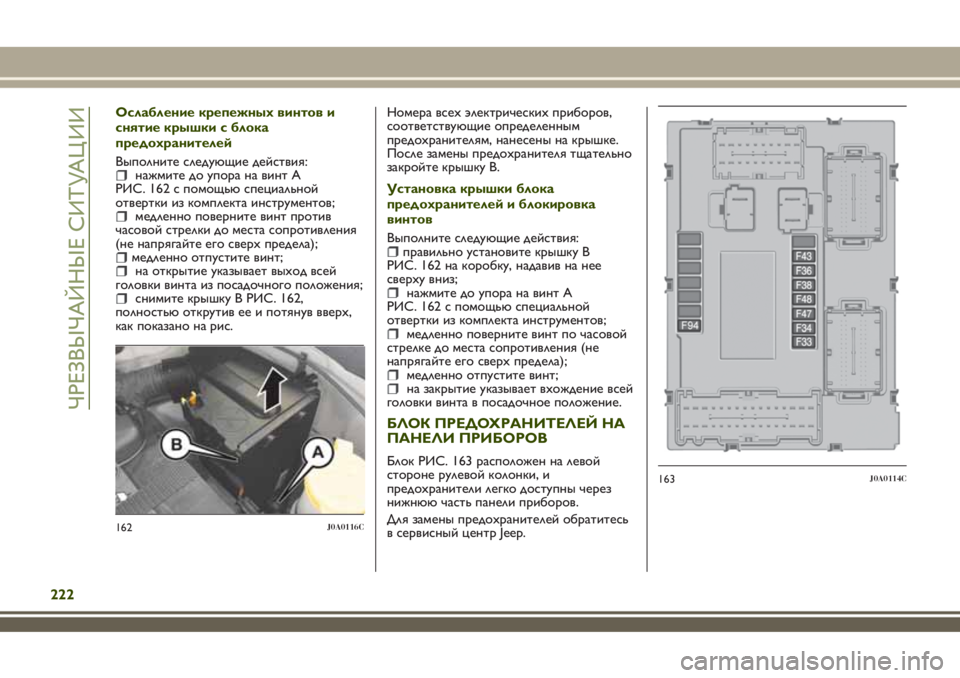

нажмите до упора на винт A
РИС. 162 с помощью специальной
отвертки из комплекта инструментов;
медленно поверните винт против
часовой стрелки до места сопротивления
(не напрягайте его сверхпредела);
медленно отпустите винт;на открытие указывает выход всей
головки винта из посадочного положения;
снимите крышку B РИС. 162,
полностью открутив ее и потянув вверх,
как показано на рис.Номера всехэлектрическихприборов,
соответствующие определенным
предохранителям, нанесены на крышке.
После замены предохранителя тщательно
закройте крышку В.
Установка крышки блока
предохранителей и блокировка
винтов
Выполните следующие действия:
правильно установите крышку B
РИС. 162 на коробку, надавив на нее
сверху вниз;
нажмите до упора на винт A
РИС. 162 с помощью специальной
отвертки из комплекта инструментов;
медленно поверните винт по часовой
стрелке до места сопротивления (не
напрягайте его сверхпредела);
медленно отпустите винт;на закрытие указывает вхождение всей
головки винта в посадочное положение.
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА
ПАНЕЛИ ПРИБОРОВ
Блок РИС. 163 расположен на левой
стороне рулевой колонки, и
предохранители легко доступны через
нижнюю часть панели приборов.
Для замены предохранителей обратитесь
в сервисный центр Jeep.
162J0A0116C
163J0A0114C
222
