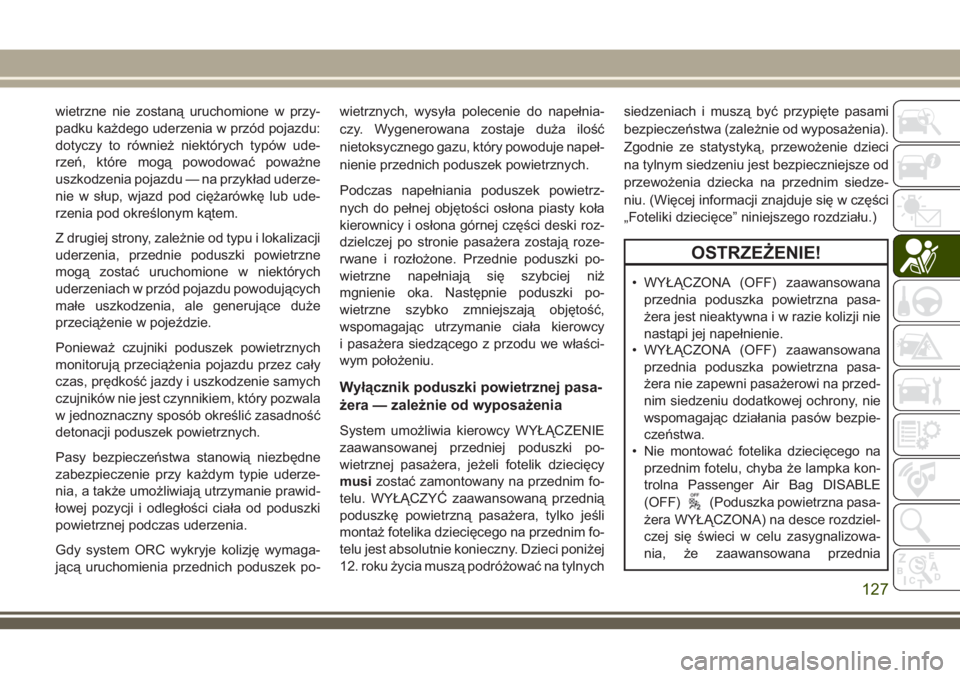

wietrzne nie zostaną uruchomione w przy-
padku każdego uderzenia w przód pojazdu:
dotyczy to również niektórych typów ude-
rzeń, które mogą powodować poważne
uszkodzenia pojazdu — na przykład uderze-
nie w słup, wjazd pod ciężarówkę lub ude-
rzenia pod określonym kątem.
Z drugiej strony, zależnie od typu i lokalizacji
uderzenia, przednie poduszki powietrzne
mogą zostać uruchomione w niektórych
uderzeniach w przód pojazdu powodujących
małe uszkodzenia, ale generujące duże
przeciążenie w pojeździe.
Ponieważ czujniki poduszek powietrznych
monitorują przeciążenia pojazdu przez cały
czas, prędkość jazdy i uszkodzenie samych
czujników nie jest czynnikiem, który pozwala
w jednoznaczny sposób określić zasadność
detonacji poduszek powietrznych.
Pasy bezpieczeństwa stanowią niezbędne
zabezpieczenie przy każdym typie uderze-
nia, a także umożliwiają utrzymanie prawid-
łowej pozycji i odległości ciała od poduszki
powietrznej podczas uderzenia.
Gdy system ORC wykryje kolizję wymaga-
jącą uruchomienia przednich poduszek po-wietrznych, wysyła polecenie do napełnia-
czy. Wygenerowana zostaje duża ilość
nietoksycznego gazu, który powoduje napeł-
nienie przednich poduszek powietrznych.
Podczas napełniania poduszek powietrz-
nych do pełnej objętości osłona piasty koła
kierownicy i osłona górnej części deski roz-
dzielczej po stronie pasażera zostają roze-
rwane i rozłożone. Przednie poduszki po-
wietrzne napełniają się szybciej niż
mgnienie oka. Następnie poduszki po-
wietrzne szybko zmniejszają objętość,
wspomagając utrzymanie ciała kierowcy
i pasażera siedzącego z przodu we właści-
wym położeniu.
Wyłącznik poduszki powietrznej pasa-
żera — zależnie od wyposażenia
System umożliwia kierowcy WYŁĄCZENIE
zaawansowanej przedniej poduszki po-
wietrznej pasażera, jeżeli fotelik dziecięcy
musizostać zamontowany na przednim fo-
telu. WYŁĄCZYĆ zaawansowaną przednią
poduszkę powietrzną pasażera, tylko jeśli
montaż fotelika dziecięcego na przednim fo-
telu jest absolutnie konieczny. Dzieci poniżej
12. roku życia muszą podróżować na tylnychsiedzeniach i muszą być przypięte pasami
bezpieczeństwa (zależnie od wyposażenia).
Zgodnie ze statystyką, przewożenie dzieci
na tylnym siedzeniu jest bezpieczniejsze od
przewożenia dziecka na przednim siedze-
niu. (Więcej informacji znajduje się w części
„Foteliki dziecięce” niniejszego rozdziału.)
OSTRZEŻENIE!
• WYŁĄCZONA (OFF) zaawansowana
przednia poduszka powietrzna pasa-
żera jest nieaktywna i w razie kolizji nie
nastąpi jej napełnienie.
• WYŁĄCZONA (OFF) zaawansowana
przednia poduszka powietrzna pasa-
żera nie zapewni pasażerowi na przed-
nim siedzeniu dodatkowej ochrony, nie
wspomagając działania pasów bezpie-
czeństwa.
• Nie montować fotelika dziecięcego na
przednim fotelu, chyba że lampka kon-
trolna Passenger Air Bag DISABLE
(OFF)
(Poduszka powietrzna pasa-
żera WYŁĄCZONA) na desce rozdziel-
czej się świeci w celu zasygnalizowa-
nia, że zaawansowana przednia
127

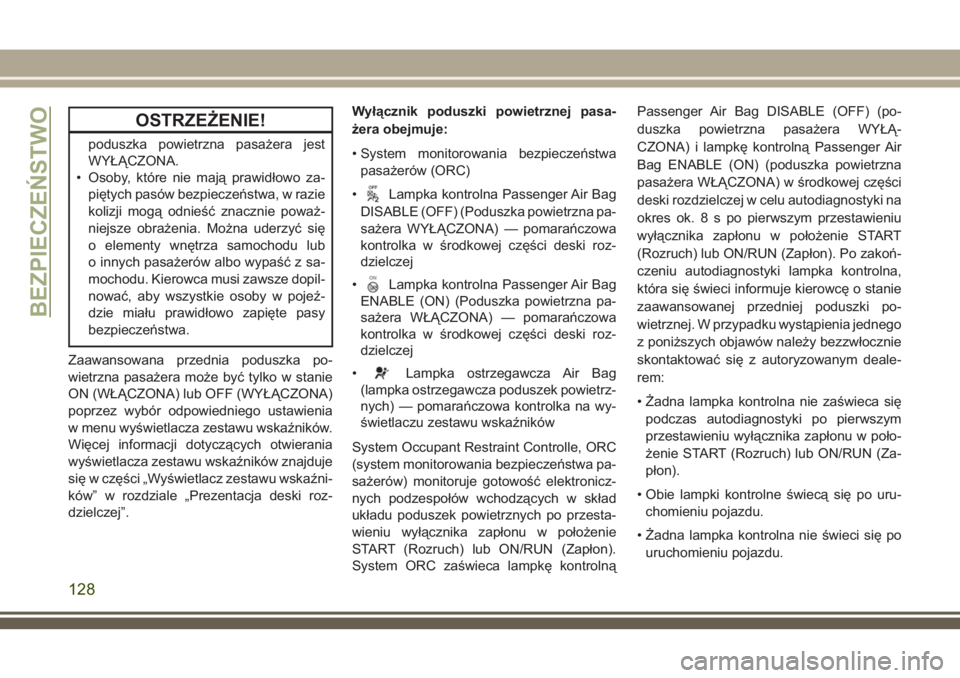

OSTRZEŻENIE!
poduszka powietrzna pasażera jest
WYŁĄCZONA.
• Osoby, które nie mają prawidłowo za-
piętych pasów bezpieczeństwa, w razie
kolizji mogą odnieść znacznie poważ-
niejsze obrażenia. Można uderzyć się
o elementy wnętrza samochodu lub
o innych pasażerów albo wypaść z sa-
mochodu. Kierowca musi zawsze dopil-
nować, aby wszystkie osoby w pojeź-
dzie miału prawidłowo zapięte pasy
bezpieczeństwa.
Zaawansowana przednia poduszka po-
wietrzna pasażera może być tylko w stanie
ON (WŁĄCZONA) lub OFF (WYŁĄCZONA)
poprzez wybór odpowiedniego ustawienia
w menu wyświetlacza zestawu wskaźników.
Więcej informacji dotyczących otwierania
wyświetlacza zestawu wskaźników znajduje
się w części „Wyświetlacz zestawu wskaźni-
ków” w rozdziale „Prezentacja deski roz-
dzielczej”.Wyłącznik poduszki powietrznej pasa-
żera obejmuje:
• System monitorowania bezpieczeństwa
pasażerów (ORC)
•
Lampka kontrolna Passenger Air Bag
DISABLE (OFF) (Poduszka powietrzna pa-
sażera WYŁĄCZONA) — pomarańczowa
kontrolka w środkowej części deski roz-
dzielczej
•
Lampka kontrolna Passenger Air Bag
ENABLE (ON) (Poduszka powietrzna pa-
sażera WŁĄCZONA) — pomarańczowa
kontrolka w środkowej części deski roz-
dzielczej
•
Lampka ostrzegawcza Air Bag
(lampka ostrzegawcza poduszek powietrz-
nych) — pomarańczowa kontrolka na wy-
świetlaczu zestawu wskaźników
System Occupant Restraint Controlle, ORC
(system monitorowania bezpieczeństwa pa-
sażerów) monitoruje gotowość elektronicz-
nych podzespołów wchodzących w skład
układu poduszek powietrznych po przesta-
wieniu wyłącznika zapłonu w położenie
START (Rozruch) lub ON/RUN (Zapłon).
System ORC zaświeca lampkę kontrolnąPassenger Air Bag DISABLE (OFF) (po-
duszka powietrzna pasażera WYŁĄ-
CZONA) i lampkę kontrolną Passenger Air
Bag ENABLE (ON) (poduszka powietrzna
pasażera WŁĄCZONA) w środkowej części
deski rozdzielczej w celu autodiagnostyki na
okres ok.8spopierwszym przestawieniu
wyłącznika zapłonu w położenie START
(Rozruch) lub ON/RUN (Zapłon). Po zakoń-
czeniu autodiagnostyki lampka kontrolna,
która się świeci informuje kierowcę o stanie
zaawansowanej przedniej poduszki po-
wietrznej. W przypadku wystąpienia jednego
z poniższych objawów należy bezzwłocznie
skontaktować się z autoryzowanym deale-
rem:
• Żadna lampka kontrolna nie zaświeca się
podczas autodiagnostyki po pierwszym
przestawieniu wyłącznika zapłonu w poło-
żenie START (Rozruch) lub ON/RUN (Za-
płon).
• Obie lampki kontrolne świecą się po uru-
chomieniu pojazdu.
• Żadna lampka kontrolna nie świeci się po
uruchomieniu pojazdu.
BEZPIECZEŃSTWO
128

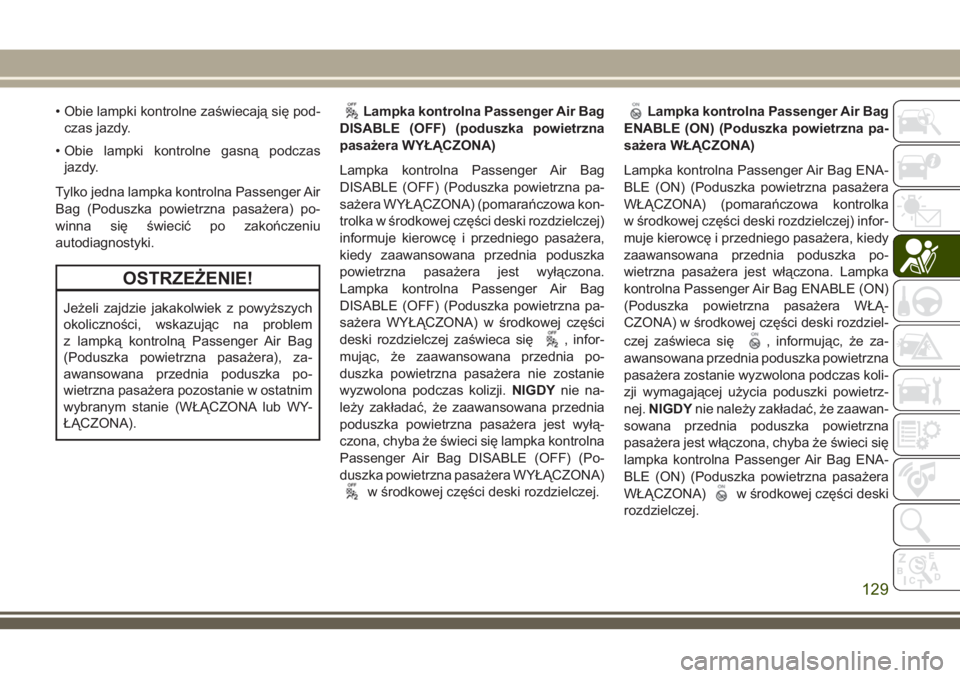

• Obie lampki kontrolne zaświecają się pod-
czas jazdy.
• Obie lampki kontrolne gasną podczas
jazdy.
Tylko jedna lampka kontrolna Passenger Air
Bag (Poduszka powietrzna pasażera) po-
winna się świecić po zakończeniu
autodiagnostyki.
OSTRZEŻENIE!
Jeżeli zajdzie jakakolwiek z powyższych
okoliczności, wskazując na problem
z lampką kontrolną Passenger Air Bag
(Poduszka powietrzna pasażera), za-
awansowana przednia poduszka po-
wietrzna pasażera pozostanie w ostatnim
wybranym stanie (WŁĄCZONA lub WY-
ŁĄCZONA).
Lampka kontrolna Passenger Air Bag
DISABLE (OFF) (poduszka powietrzna
pasażera WYŁĄCZONA)
Lampka kontrolna Passenger Air Bag
DISABLE (OFF) (Poduszka powietrzna pa-
sażera WYŁĄCZONA) (pomarańczowa kon-
trolka w środkowej części deski rozdzielczej)
informuje kierowcę i przedniego pasażera,
kiedy zaawansowana przednia poduszka
powietrzna pasażera jest wyłączona.
Lampka kontrolna Passenger Air Bag
DISABLE (OFF) (Poduszka powietrzna pa-
sażera WYŁĄCZONA) w środkowej części
deski rozdzielczej zaświeca się
, infor-
mując, że zaawansowana przednia po-
duszka powietrzna pasażera nie zostanie
wyzwolona podczas kolizji.NIGDYnie na-
leży zakładać, że zaawansowana przednia
poduszka powietrzna pasażera jest wyłą-
czona, chyba że świeci się lampka kontrolna
Passenger Air Bag DISABLE (OFF) (Po-
duszka powietrzna pasażera WYŁĄCZONA)
w środkowej części deski rozdzielczej.
Lampka kontrolna Passenger Air Bag
ENABLE (ON) (Poduszka powietrzna pa-
sażera WŁĄCZONA)
Lampka kontrolna Passenger Air Bag ENA-
BLE (ON) (Poduszka powietrzna pasażera
WŁĄCZONA) (pomarańczowa kontrolka
w środkowej części deski rozdzielczej) infor-
muje kierowcę i przedniego pasażera, kiedy
zaawansowana przednia poduszka po-
wietrzna pasażera jest włączona. Lampka
kontrolna Passenger Air Bag ENABLE (ON)
(Poduszka powietrzna pasażera WŁĄ-
CZONA) w środkowej części deski rozdziel-
czej zaświeca się
, informując, że za-
awansowana przednia poduszka powietrzna
pasażera zostanie wyzwolona podczas koli-
zji wymagającej użycia poduszki powietrz-
nej.NIGDYnie należy zakładać, że zaawan-
sowana przednia poduszka powietrzna
pasażera jest włączona, chyba że świeci się
lampka kontrolna Passenger Air Bag ENA-
BLE (ON) (Poduszka powietrzna pasażera
WŁĄCZONA)
w środkowej części deski
rozdzielczej.
129

OSTRZEŻENIE!
• Nigdy nie należy umieszczać fotelika
dziecięcego skierowanego tyłem do
kierunku jazdy przed poduszką po-
wietrzną. Detonacja przedniej poduszki
powietrznej pasażera może doprowa-
dzić do śmierci lub poważnych obrażeń
dzieci w wieku 12 lat lub mniej. Dotyczy
to także dzieci podróżujących w foteli-
kach skierowanych tyłem do kierunku
jazdy.
• W pojazdach z tylnymi siedzeniami na-
leży wyłącznie używać fotelika dziecię-
cego skierowanego tyłem do kierunku
jazdy.
• Dzieci w wieku do 12 lat powinny za-
wsze podróżować na tylnym siedzeniu
pojazdu i być zapięte pasami bezpie-
czeństwa.WYŁĄCZANIE zaawansowanej przedniej
poduszki powietrznej pasażera
Aby WYŁĄCZYĆ zaawansowaną przednią
poduszkę powietrzną pasażera, otworzyć
menu główne wyświetlacza zestawu wskaź-
ników, naciskając znajdujące się na kierow-
nicy przyciski strzałek w górę i w dół, a na-
stępnie wykonać następujące czynności:
CzynnośćInformation (Infor-
macje)
Przewinąć w górę
lub w dół aż do pozy-
cji „Vehicle Set-Up”
(Konfiguracja po-
jazdu)
Nacisnąć przycisk
OK na kierownicy,
aby otworzyć „Ve-
hicle Settings” (Usta-
wienia pojazdu)
Korzystając z przyci-
sków strzałek na kie-
rownicy, przewinąć
w górę lub w dół aż
do pozycji „Security”
(Bezpieczeństwo)
CzynnośćInformation (Infor-
macje)
Nacisnąć przycisk
„OK” na kierownicy,
aby wybrać pozycję
„Security” (Bezpie-
czeństwo)
Nacisnąć przycisk
„OK” na kierownicy,
aby wybrać pozycję
„Passenger AIR-
BAG” (Poduszka
powietrzna pasa-
żera)
Przewinąć w górę
lub w dół, aby wy-
brać Passenger AIR-
BAG OFF „
OFF”
(PODUSZKA PO-
WIETRZNA pasa-
żera WYŁĄCZONA)UWAGA:
Jeżeli zaawanso-
wana przednia po-
duszka powietrzna
pasażera byłą
wcześniej WŁĄ-
CZONA, pojawi się
wartość domyślna
ON (WŁ.) i trzeba
będzie przewinąć
w dół, aby wybrać
OFF (WYŁ.).
BEZPIECZEŃSTWO
130

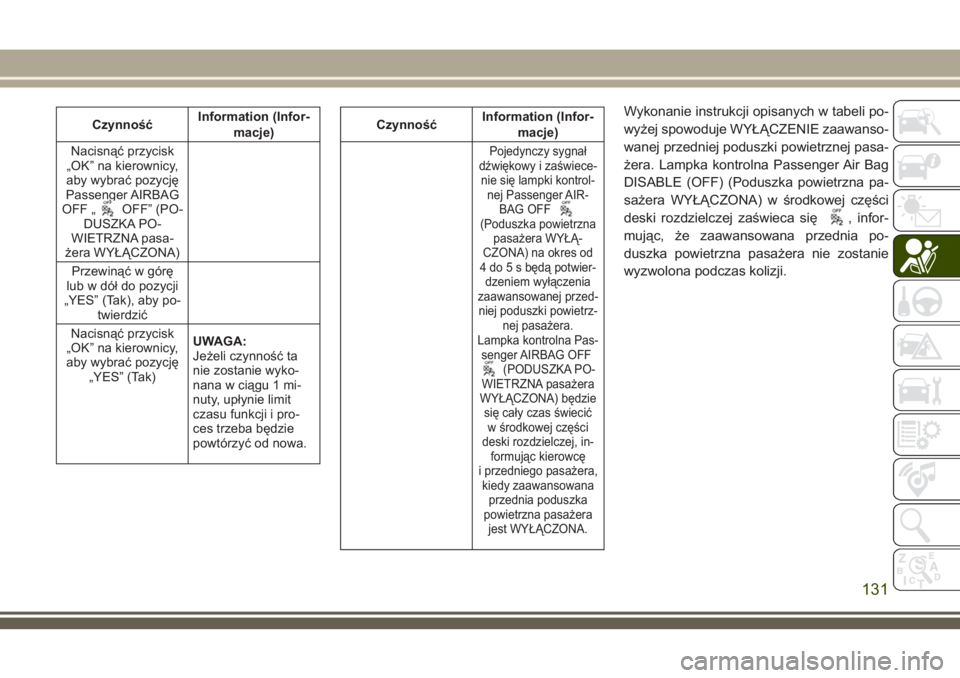

CzynnośćInformation (Infor-
macje)
Nacisnąć przycisk
„OK” na kierownicy,
aby wybrać pozycję
Passenger AIRBAG
OFF „
OFF” (PO-
DUSZKA PO-
WIETRZNA pasa-
żera WYŁĄCZONA)
Przewinąć w górę
lub w dół do pozycji
„YES” (Tak), aby po-
twierdzić
Nacisnąć przycisk
„OK” na kierownicy,
aby wybrać pozycję
„YES” (Tak)UWAGA:
Jeżeli czynność ta
nie zostanie wyko-
nana w ciągu 1 mi-
nuty, upłynie limit
czasu funkcji i pro-
ces trzeba będzie
powtórzyć od nowa.
CzynnośćInformation (Infor-
macje)
Pojedynczy sygnał
dźwiękowy i zaświece-
nie się lampki kontrol-
nej Passenger AIR-
BAG OFF
(Poduszka powietrzna
pasażera WYŁĄ-
CZONA) na okres od
4 do 5 s będą potwier-
dzeniem wyłączenia
zaawansowanej przed-
niej poduszki powietrz-
nej pasażera.
Lampka kontrolna Pas-
senger AIRBAG OFF
(PODUSZKA PO-
WIETRZNA pasażera
WYŁĄCZONA) będzie
się cały czas świecić
w środkowej części
deski rozdzielczej, in-
formując kierowcę
i przedniego pasażera,
kiedy zaawansowana
przednia poduszka
powietrzna pasażera
jest WYŁĄCZONA.
Wykonanie instrukcji opisanych w tabeli po-
wyżej spowoduje WYŁĄCZENIE zaawanso-
wanej przedniej poduszki powietrznej pasa-
żera. Lampka kontrolna Passenger Air Bag
DISABLE (OFF) (Poduszka powietrzna pa-
sażera WYŁĄCZONA) w środkowej części
deski rozdzielczej zaświeca się
, infor-
mując, że zaawansowana przednia po-
duszka powietrzna pasażera nie zostanie
wyzwolona podczas kolizji.
131

WŁĄCZANIE zaawansowanej przedniej
poduszki powietrznej pasażera
Otworzyć menu główne wyświetlacza ze-
stawu wskaźników, naciskając znajdujące
się na kierownicy przyciski strzałek Up
(W górę) lub Down (W dół), a następnie
wykonać następujące czynności:
Czynność Information (Infor-
macje)
Przewinąć w górę
lub w dół aż do pozy-
cji „Vehicle Set-Up”
(Konfiguracja po-
jazdu)
Nacisnąć przycisk
OK na kierownicy,
aby otworzyć „Ve-
hicle Settings” (Usta-
wienia pojazdu)
Korzystając z przyci-
sków strzałek na kie-
rownicy, przewinąć
w górę lub w dół aż
do pozycji „Security”
(Bezpieczeństwo)
Czynność Information (Infor-
macje)
Nacisnąć przycisk
„OK” na kierownicy,
aby wybrać pozycję
„Security” (Bezpie-
czeństwo)
Nacisnąć przycisk
„OK” na kierownicy,
aby wybrać pozycję
„Passenger AIR-
BAG” (Poduszka
powietrzna pasa-
żera)
Przewinąć w górę
lub w dół, aby wy-
brać Passenger AIR-
BAG ON „
ON”
(PODUSZKA PO-
WIETRZNA pasa-
żera WŁĄCZONA)UWAGA:
Jeżeli zaawanso-
wana przednia po-
duszka powietrzna
pasażera byłą
wcześniej WYŁĄ-
CZONA, pojawi się
wartość domyślna
OFF (WYŁ.) i trzeba
będzie przewinąć
w dół, aby wybrać
ON (WŁ.).
Czynność Information (Infor-
macje)
Nacisnąć przycisk
„OK” na kierownicy,
aby wybrać pozycję
Passenger AIRBAG
ON „
ON” (PO-
DUSZKA PO-
WIETRZNA pasa-
żera WŁĄCZONA)
Nacisnąć przycisk
„OK” na kierownicy,
aby wybrać pozycję
„Yes” (Tak)UWAGA:
Jeżeli czynność ta
nie zostanie wyko-
nana w ciągu 1 mi-
nuty, upłynie limit
czasu funkcji i pro-
ces trzeba będzie
powtórzyć od nowa.
BEZPIECZEŃSTWO
132

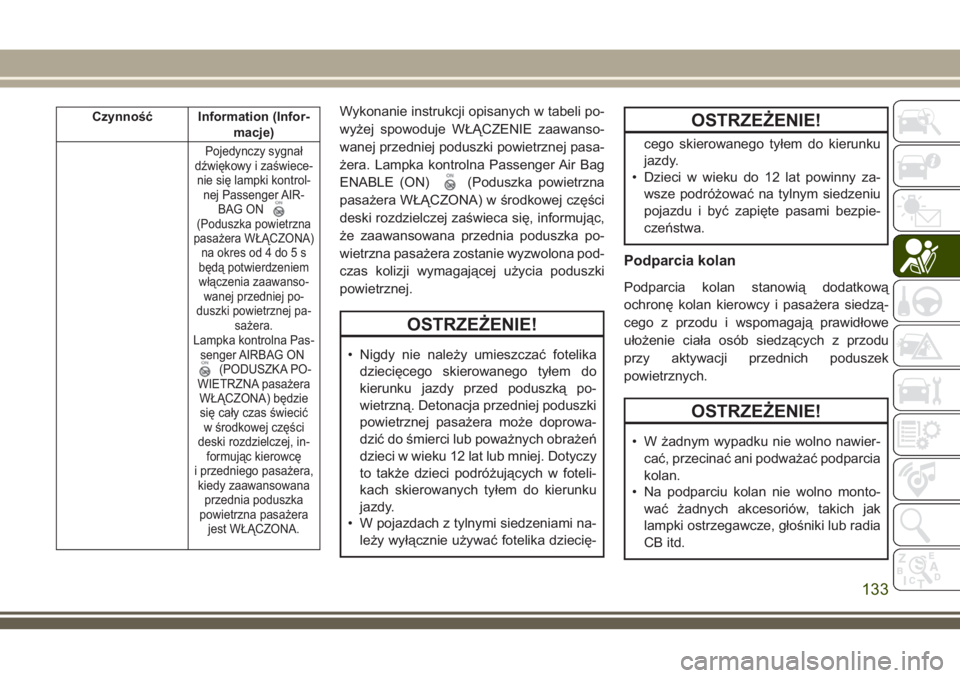

Czynność Information (Infor-
macje)
Pojedynczy sygnał
dźwiękowy i zaświece-
nie się lampki kontrol-
nej Passenger AIR-
BAG ON
(Poduszka powietrzna
pasażera WŁĄCZONA)
na okres od 4 do 5 s
będą potwierdzeniem
włączenia zaawanso-
wanej przedniej po-
duszki powietrznej pa-
sażera.
Lampka kontrolna Pas-
senger AIRBAG ON
(PODUSZKA PO-
WIETRZNA pasażera
WŁĄCZONA) będzie
się cały czas świecić
w środkowej części
deski rozdzielczej, in-
formując kierowcę
i przedniego pasażera,
kiedy zaawansowana
przednia poduszka
powietrzna pasażera
jest WŁĄCZONA.
Wykonanie instrukcji opisanych w tabeli po-
wyżej spowoduje WŁĄCZENIE zaawanso-
wanej przedniej poduszki powietrznej pasa-
żera. Lampka kontrolna Passenger Air Bag
ENABLE (ON)
(Poduszka powietrzna
pasażera WŁĄCZONA) w środkowej części
deski rozdzielczej zaświeca się, informując,
że zaawansowana przednia poduszka po-
wietrzna pasażera zostanie wyzwolona pod-
czas kolizji wymagającej użycia poduszki
powietrznej.
OSTRZEŻENIE!
• Nigdy nie należy umieszczać fotelika
dziecięcego skierowanego tyłem do
kierunku jazdy przed poduszką po-
wietrzną. Detonacja przedniej poduszki
powietrznej pasażera może doprowa-
dzić do śmierci lub poważnych obrażeń
dzieci w wieku 12 lat lub mniej. Dotyczy
to także dzieci podróżujących w foteli-
kach skierowanych tyłem do kierunku
jazdy.
• W pojazdach z tylnymi siedzeniami na-
leży wyłącznie używać fotelika dziecię-
OSTRZEŻENIE!
cego skierowanego tyłem do kierunku
jazdy.
• Dzieci w wieku do 12 lat powinny za-
wsze podróżować na tylnym siedzeniu
pojazdu i być zapięte pasami bezpie-
czeństwa.
Podparcia kolan
Podparcia kolan stanowią dodatkową
ochronę kolan kierowcy i pasażera siedzą-
cego z przodu i wspomagają prawidłowe
ułożenie ciała osób siedzących z przodu
przy aktywacji przednich poduszek
powietrznych.
OSTRZEŻENIE!
• W żadnym wypadku nie wolno nawier-
cać, przecinać ani podważać podparcia
kolan.
• Na podparciu kolan nie wolno monto-
wać żadnych akcesoriów, takich jak
lampki ostrzegawcze, głośniki lub radia
CB itd.
133

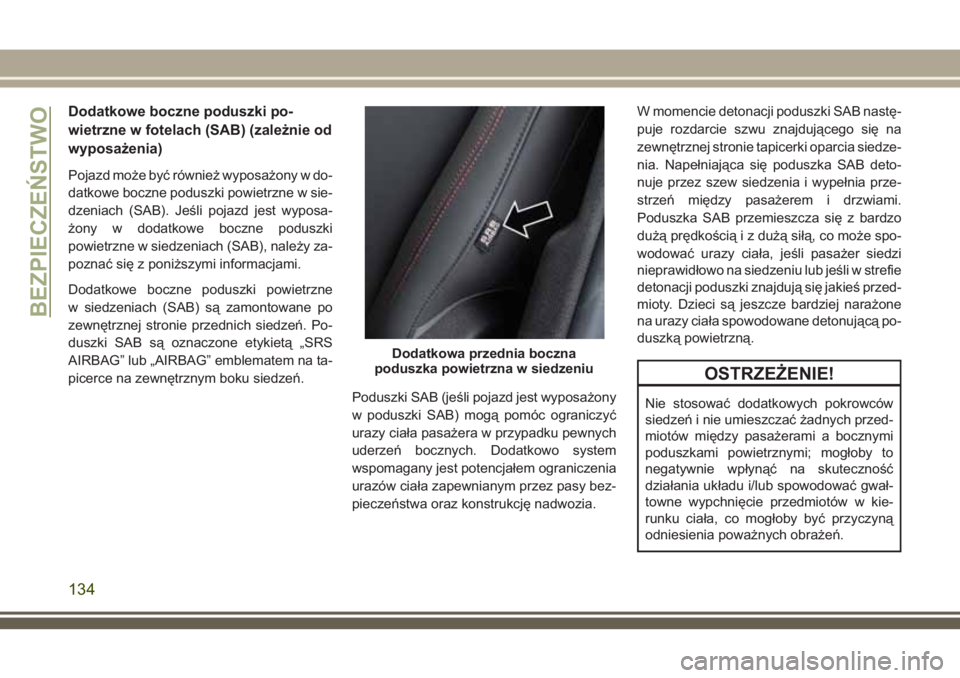

Dodatkowe boczne poduszki po-
wietrzne w fotelach (SAB) (zależnie od
wyposażenia)
Pojazd może być również wyposażony w do-
datkowe boczne poduszki powietrzne w sie-
dzeniach (SAB). Jeśli pojazd jest wyposa-
żony w dodatkowe boczne poduszki
powietrzne w siedzeniach (SAB), należy za-
poznać się z poniższymi informacjami.
Dodatkowe boczne poduszki powietrzne
w siedzeniach (SAB) są zamontowane po
zewnętrznej stronie przednich siedzeń. Po-
duszki SAB są oznaczone etykietą „SRS
AIRBAG” lub „AIRBAG” emblematem na ta-
picerce na zewnętrznym boku siedzeń.
Poduszki SAB (jeśli pojazd jest wyposażony
w poduszki SAB) mogą pomóc ograniczyć
urazy ciała pasażera w przypadku pewnych
uderzeń bocznych. Dodatkowo system
wspomagany jest potencjałem ograniczenia
urazów ciała zapewnianym przez pasy bez-
pieczeństwa oraz konstrukcję nadwozia.W momencie detonacji poduszki SAB nastę-
puje rozdarcie szwu znajdującego się na
zewnętrznej stronie tapicerki oparcia siedze-
nia. Napełniająca się poduszka SAB deto-
nuje przez szew siedzenia i wypełnia prze-
strzeń między pasażerem i drzwiami.
Poduszka SAB przemieszcza się z bardzo
dużą prędkością i z dużą siłą, co może spo-
wodować urazy ciała, jeśli pasażer siedzi
nieprawidłowo na siedzeniu lub jeśli w strefie
detonacji poduszki znajdują się jakieś przed-
mioty. Dzieci są jeszcze bardziej narażone
na urazy ciała spowodowane detonującą po-
duszką powietrzną.
OSTRZEŻENIE!
Nie stosować dodatkowych pokrowców
siedzeń i nie umieszczać żadnych przed-
miotów między pasażerami a bocznymi
poduszkami powietrznymi; mogłoby to
negatywnie wpłynąć na skuteczność
działania układu i/lub spowodować gwał-
towne wypchnięcie przedmiotów w kie-
runku ciała, co mogłoby być przyczyną
odniesienia poważnych obrażeń.
Dodatkowa przednia boczna
poduszka powietrzna w siedzeniu
BEZPIECZEŃSTWO
134
